| Producttype | Stereocontroleversterker (voorversterker) |
| Merk | ROTEL |
| Model | RC-995 |
| Afmetingen (B × H × D) | 440 × 70 × 325 mm |
| Gewicht | 5,4 kg |
| Voeding | 230 V, 50 Hz (Europese versie) / 115 V, 60 Hz (VS-versie) |
| Stroomverbruik | 13 W |
| Audio-ingangen | Phono (MM/MC), CD, Tuner, Aux, Tape 1, Tape 2 (RCA) |
| Audio-uitgangen | 2 x RCA (voorversterker), 2 x gebalanceerd XLR, hoofdtelefoonuitgang 1/4" |
| Frequentierespons | Lijningang: 4 Hz - 100 kHz ±0,5 dB; Phono-ingang: 20 Hz - 20 kHz ±0,2 dB |
| Signaal-ruisverhouding | Phono MC/MM: 70/75 dB; Lijn: 100 dB |
| Totale harmonische vervorming | < 0,004% bij 1 V |
| Ingangsgevoeligheid (phono MC) | 0,25 mV / 100 ohm |
| Ingangsgevoeligheid (phono MM) | 2,5 mV / 47 kohm |
| Ingangsgevoeligheid (lijn) | 150 mV / 18 kohm |
| Belangrijkste functies | Volumeregeling, balans, bronselectie, opnameselectie, dempen, programmeerbare infrarood afstandsbediening RR-949 |
| Onderhoud en reiniging | Reinig de behuizing met een droge doek of een stofzuiger |
| Veiligheid | Niet blootstellen aan vocht of water; ventilatieopeningen niet blokkeren; laat reparaties over aan een gekwalificeerde technicus |
| Reserveonderdelen en repareerbaarheid | Geen door de gebruiker vervangbare onderdelen; vervanging van interne zekering door een gekwalificeerde technicus |
| Algemene informatie | Ontworpen voor huishoudelijk gebruik; compatibel met MM- en MC-phono-elementen; toroïdale transformator en op maat gemaakte condensatoren |
Veelgestelde vragen - RC-995 ROTEL
Gebruikersvragen over RC-995 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw AV-ontvanger in PDF-formaat gratis! Vind uw handleiding RC-995 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RC-995 van het merk ROTEL.
GEBRUIKSAANWIJZING RC-995 ROTEL
STEREO VOORVERSTERKER
ROTEL STEREO CONTROL AMPLIFIER RC-995
Owner's Manual
De ongebalanceerde (cinch) verbindingen met de eindversterker
De gebalanceerde (XLR) verbindingen met de eindversterker
De verbindingen voor de platenspeler
De verbindingen met de lijniveauaubronnen
De verbindingen met een opname/weergave apparaat
Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoed technicus!
Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.
Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去en dan zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.
Als het apparaat vuil worden, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.
Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden+kennen. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.
Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz
Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.
Maatregelen dienen genomen te worden, die de a Harding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.
De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat.
Wonneer het apparaat voor langerearend Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.
Het apparaat za in service gegeven moeten worden wonneer een van de volgende situatuies zich voordoet:
- Wonneer het netsnoer en/of steker beschadigd zich.
- Wanner er toch voorwerpen/vloeistof in het apparaatterecht+zijn gekomen.
- Als het apparaat in de regen heeft gestaan.
- Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
- Wanner het apparaat gevallen is en/of de kast beschadigd is.
Plaats de versterker op een vaste, vlakte en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.
Inhoud (de omcirkelde cijfers verwijzenaar de nummers van de figuren)
Wij van Rotel 36
Aan de slag met de RC-995 36
Een paar voorzorgsmaatregelen 36
Een plek voor de RC-995 36
De tussenverbindingen 37
Het aansluiten op hetlichtnet 37
De lichtnetkabel 17 37
De aan/uitschakelaar 2 met bijbehorende
indicator 1 37
De extralichtnetvoorzieningen 16 37
Het aansluiten van de ingangen 10 en 11 37
De pick-up-elementen keuzeschakelaar 9 37
De pick-up aansluitingen 10 37
De lijniveau aansluitingen 11 38
De verbindingen leggen met een
opname/weergave apparatus 12 38
Het aansluiten van de uitgangen 38
De schakelaar voor gebalanceerde weergave 14 38
De ongebalancererde uitgangen 13 38
De gebalanceerde uitgangen 15 38
De bedieningsorganen 38
De volumeregelaar 5 38
De balansregelaar 6 38
De luister keuzeschakelaar 8 38
De opname keuzeschakelaar 7 39
Dehoofdtelefoonuitgang 39
Het afstandsbedieningsoog 4 39
Wat te doein bij problemen? 39
De lichtnet-indicator werkt nicht 39
Het verwangen van de zekering 39
Geengeluid 39
De RR-949 afstandsbediening 40
Hetprogrammeren van deafstandsbediening 40
De apparaatkeuzetoetsen 18 40
De aan/uittoets "POWER" 19 40
De geluidssterktetoetsen 20 40
De stiltetoets 21 40
De ingangskeuzetoetsen 23 40
De numerieke toetsen 22 40
Het is alweer meer dan 30JAar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelfgeluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren hebene die passie gebleven en het familiedoel om audiofielen enmuziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden doorijdere Rotel-employe gesteund.
De technici werkken als een hectt team al tweakend en luisterend totdat ieder new product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkommen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuurkest u condensatoren vindenuit Duitsland en Engeland of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenuhuis worden vervaardigd.
Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele anderscheidingen die wij hebben mogen ontvangen van mensen die uit professsie dag in daguitaar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.
Aan de slag met de RC-995
Wij danken u voor de aankoop van once RC-995 voorversterker.
Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RC-995 ten gehore gebracht, voor u een jarenlange bron van plezier zal+zijn.
De RC-995 is een topkwaliteit voorversterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subsiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal möglichkt te makes is de RC-995 uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een special voor Rotel ontworpen ringkerntransformator en z.g. "split-foil" condensatoren. Zij zorgen voor de energia die nodig is om aan alle eisen van het muzieksignal te kunnen voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muziek.
De RC-995 heeft tweepeeruiitgangen:eengebalanceerd voor "XLR" pluggen en een ongebalanceerd voor de bekende "cinch" of tulpluggen. De beide circuits op de printboards zijn volkommen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integritweit van het signala gewaarborgd blijft. Bij ongelijke signalwegen krijgt u n.l. eenlicht tijdsverschil tussen het linker enrechtter kanaal, met alle vervelende gevolgen van dien. Wij gebruiken PCB's (platen met gedrukte bedrading) i.p.v. normale bedrading, om de samenhang van het geluid te waarborgen. In de signaalweg op de PCB's gebruiken wijuitsuitend metaalfilm- weerstanden, polystereen- en polypropyleen condensatoren, want alle aspecten van dit ontwerpঙ aan met een doel voor ogen gemaakt: de natuurgetrouwe reproductie van muziek.
Voor dit topklasse product hebben wij natuurlijk een topklasse pick-up voortrap ontworpen. Voor deze voortrap heeft de voortrap van de RHQ-10 (uit once beroemde Michi serie) model gestaan. D.m.v. een schakelaar kut u de RC-995 geschikt makesoor voor gebruik met een dynamisch (m.c.) of een magnetisch (m.m.) element. Het bewijst wee eens te meer: once begaandheid met de ware muziekweergave.
In zowel bediening als installmentie is de RC-995 eenrecht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan za u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar......
Een paar voorzorgsmaatregelen
Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatatie in over de wijze waarop u de RC-995 in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antewoorden.
Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigendoes.
Wanneer u van de ongelofelijk lance garantie van 5aar wilt genieten要去 u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen aan de importereur en uw deel goed bewaren bij de leverantie-nota van uw leverancier.
Een plek voor de RC-995
Deplaats voor het apparaat moet vlakijken, vrij van vocht, trillingen en hoge temperaten. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte. Wij raden u aan de RC 995 te gebruiken in een speciaal audiomeubel. Daarin kan hij op+zijn eigien plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audio-meubels zich stevig gemaakt en onderdukken en verminderen daarmee valse resonancies, aartsvijand nummer 1 in een muziekinstallatie. U zou het Niet zaggen maar een meubel kan dus in goede en kwade zin uw installment danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!
De tussenverbindingen
Hou delichtnet-, digitale- en analoge signaalkabelsuitelkaar.Dit vermindertde kansdat hetlichtnetof de digitale informatatie invloed kan uitoefenen op het analoge signaal.Ook het gebruik van hoge kwaliteits verbindskabels voorkomt signalverviling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles vanaf.
Het aansluiten op hetlichtnet
De lichtnetkabel
De RC-995 gebruikt zich weinig energia, darüber door de twee extra spanningsuitgangen op de achterkant die gebruikt können worden voor andere apparatuur, adviseren wij u het apparaat Niet aan te sluiten via een verlengsnoer, maarrechtstreeks of via een lichtnetfilter. Trek nooit de stekeruit de wandcontactdoos door aan het snoer te trekken.
Extra informatatie: Sluit nooit een eindversterker aan op de spanningsuitgangen van de RC-995. Versterkers trekken meestalmeer stroom dan deze aansluitingen konnen leveren.
Dit apparaat is ontworpen om aangesloten te worden op hetlichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op eenlichtnet met een hoger voltage want dit kan moeilijkhedenveroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwijfeld.
Extra informatatie: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde nicht van gevaar ontbloot.
Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RC-995) van hetlichtnet te ontkoppelen.
De aan/uitschakelaar met bijbehorende indicator 1
Met het indrukken van de "STANDBY" toets op het front van de versterker, zet u het apparaat aan en gaan de functielampjes branden. Nog een keer drukken brengt het apparaat weein de stand-by functie: de lampjes gaan weeuruit. Zodra de RC-995 is aangesloten op het lichtnet za het lampje bij "STANDBY" altijd aan+zijn.
De extralichtnetvoorzieningen 16
De RC-995 heeft twee geschakelde lichtnetaansluitingen op de achterkant. Wanner de RC-995 in werkung is staat op deze uitgangen 220 volts. Wanner de RC-995 uitgeschakeld is (standby) staat er geen spanning op. U=kunt er in totaal voor 400 watts aan apparatuur op aansluiten. Ze zijn eigelijk bedoeld voor signalbronnen zoals een tuner, cd-speler en/of opname apparatuur. Ze zijn nicht bedoeld voor eindversterkers. Wanner het totale vermogen van de aangesloten asparatuur de 400 wattst tebovenGaat loopt u het risico de standby schakelaar van de RC-995 te vernielen.
Het aansluiten van de ingangen ⑩ en ⑪

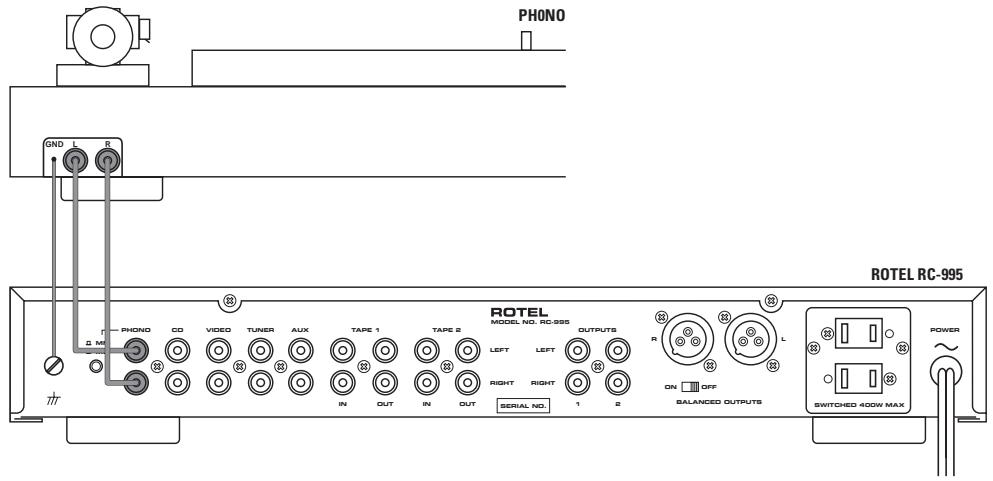

(zie figuur 4 voor het aansluiten van een platenspeler.) Achterop de versterker vindt u de bekende cinch aansluitingen.
Extra informatatie: Het is zeer verstandig voor uw gezoor en luidsprekers dat, wanner u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.
De pick-up-elementen keuzeschakelaar 9
De "PHONO" ingang is geschikt voor p.u. elementen van beiderlei kinne: dus zowel voor dynamische (MC) als magnetische (MM) elementen, maar pertinent ongeschicht voor bronnen op lijnniveau. De schakelaar ⑨ bij de ingangen moet ingedrukt zich bij gebruik van MC elementen en Niet ingedrukt zich bij MM elementen. Sommige elementen van het MC type zich bedoeld om aangesloten te worden op MM p.u. ingangen: de z.g. high output MC's. Lees de gebruiksaanwijzing van uw element er op na, of raadpleeg uw vraagbaak: uw Niet aflatende ROTEL dealer. De "PHONO" ingang heeft een ingangsimpedantie van 47 kΩ bij een gevoeligheid van 2,5mV, in de MM functie en een impedantie van 100Ω en een gevoeligheid van 0,25mV. in de MC functie.
De pick-up aansluitingen 10
Verbindt de platenspeler met de "PHONO" ingangen van de RC-995. Let erop dat u links ("LEFT") en rechts ("RIGHT") correct aansluit. Het (meestal) witte plugje is links en de rode is rechts. Sommige platenspelers haben een z.g. aardedraad monteer.Deze,achter het schroefje links van de schakelaar.
De lijnniveau aansluitingen 11
(zie figuur 5 voor het aansluiten van alle lijniveauaubronnen.)
Kies bij het aansluten van de verschillende bronnen op de RC 995 de juiste ingang: "CD", "VIDEO", "TUNER", "AUX", TAPE 1" en "TAPE 2", (alle lijningangen) voor het aansluten van respectievelijk een cd-speler, een hi-fi (of NICAM) videorecorder, een audio/TV tuner, een DVD speler, een CD-I/ROM of Laserdisc speler en diverse soorten tape/cassette decks.
"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aan sluit. Nogmaals wij adviseren u kabels van een better type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd. Uw RC 995 leverancier weet vast welt soort wij bedoelen.

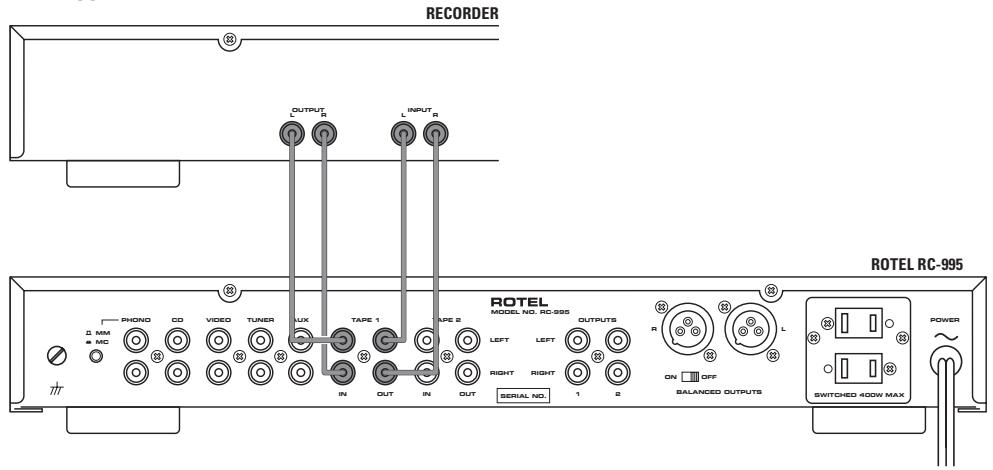

De verbindingen leggen met een opname/weergave apparaat 12
"TAPE 1" en "TAPE 2"�: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluten van een cassettedeck, ze+kennen naturulijk voor alle soorten opname/weergave apparatuur gezruikt worden, zoals voor een hi-fi videorecorder, een minidisrecorder etc.
De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Wilt u copieeren van de ene recorder waar de andere, dan要去 opemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". Ook hier staan "LEFT" en "RIGHT" voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aan sluit.
Het aansluiten van de uitgangen
Extra informatie: De RC-995 heeft zowel gebalanceerde als ongebalancerate uitgangen. Het is ongewenst dat u beiden uitgangen tegelijkertijd aansluit..
De schakelaar voor gebalanceerde weergave 14
De ("OUTPUT") uitgangen van de RC 995 zijn dubbel uitgevoerd: één (dubbel) stel ongebalanceerd met cinch- of tulpluggen en één stel gebalanceerd met z.g.n. XLR pluggen. U kunt voor één van beiden paren kiezen d.m.v. de keuzeschakelaar 14 op dechterkant van de RC-995.
De ongebalanceerde uitgangen 13

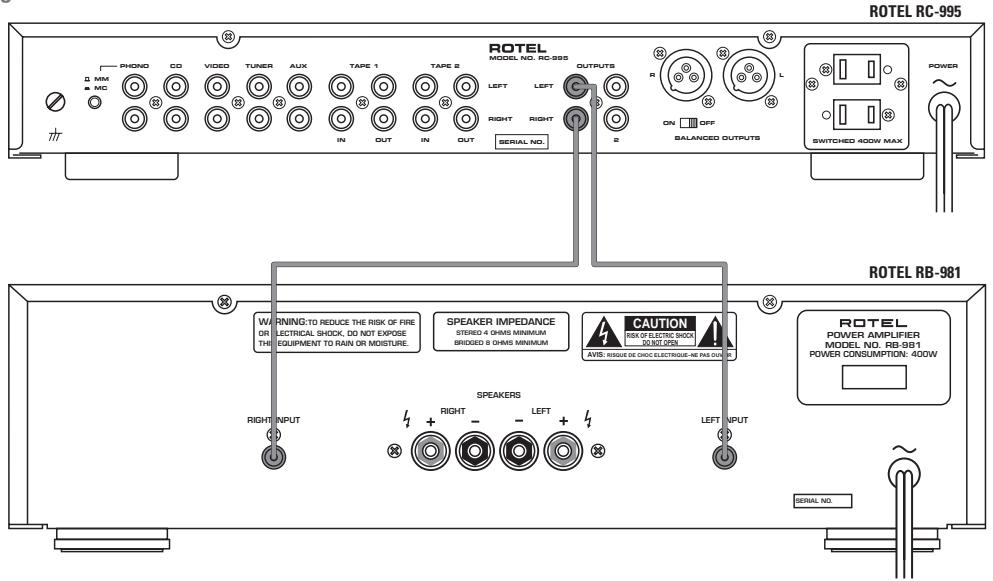

(zie figuur 2 voor het aansluten.)
De meeste eindversterkers zijn uitgerust met de alom bekende "cinch" of tulpluggen. Wanneer dat het geval is zet dan de schakelaar voor gebalanceerde weergave op "OFF". Verbindt verwolgens de RC-995 met uw eindversterker middels de Beste verbindingskabel(s) die u zich kurz veroorloven. Denk wederom aan links (LEFT) en rechts (RIGHT).
Extra informatatie: Voor speciale geallen haben we de RC-995 uitgerust met een dubbel stel ongebalanceerde uitgangen. Dit tweede stel kunt u gebruiken wanner u een tweede eindversterker wilt gebruiken of voor het aansturen van een eén of andere signalaal-processor.
De gebalanceerde uitgangen 15
(zie figuur 3 voor het aansluten.)
De drie-polige "XLR" uitgangen van de RC-995 zijn z.g. gebalanceerde uitgangen. Met dit soort uitgang worden u in staat gesteld de eindversterker op groe afstand te zetten van de voorversterker zonder dat de kwaliteit van het signaal door de groe kabellengeordt beinvloed. Om van deze möglichkheid te kunnen profiteren, moet de eindversterker naturuurlijk ook� uitgerust met XLR aansluitingen.
Wanneer u de RC-995 gebalanceerd wenst te gaan gebruiken要去 u de schakelaar voor gebalanceerde weergave 14 op "ON" zetten. Verbindtervoalgens de RC-995 met uw eindversterker middels de Beste gebalanceerde verbindskabels die u zich kunt veroorloven. Denk wederom aan links (LEFT) en rechts (RIGHT). Heeft u verdor nog vragen over deze manier van aansluiten en de kabels die u ervoor要去 gebruiken, neem dan even contact op met uw leverancier.
De bedieningsorganen
De volumeregelaar 5
De "VOLUME" regelaar regelt het volume van beiden kanalen tegelijk: rechtsom vermeerdert- en linksom vermindert het volume.
De balansregelaar 6
Om de luidheid van de kanalen onderling te regelen, gebruikt u de "BALANCE" knop: recht som vermindert het volume van het linker kanaal en linksom vise versa.
De luister keuzeschakelaar 8
De stand van de luister keuzeschakelaar ("LISTENING") bepaald de ingang waarvan het signalaalaar de eindversterker worden gestuurd. Ofterwel simpel gesteld: de bron waarnaar u luistert. Bij deze schakelaar zijn indicator-lampjes geplaatst om aan te gehen, welke ingang op dat moment in functie is.
De opname keuzeschakelaar 7
De stand van de opname keuzeschakelaar ("RECORDING") bepaald de ingang waarvan het signaalaar de opnameuitgang wordt gestuurd. Ofterwel simpel gesteld: de bron waarvan u opneemt. Bij deze schakelaar zijn indicator-lampjes geplaatst om aan te geen, welke ingang op dat moment in functie is. Wanner u namelijk Niet aan het opnemen bent is het better de opname keuzeschakelaaruit("OFF")te zetten. Zo voorkomt u dat het opnamecircuit eventueel de kwaliteit van u luidsprekerweergave kan beinvloeden.
Doordat de luister- en opnamefuncties gescheden zich, heeft u een bijzondere extra mogelijkheid: u kurz van een andere bron opnemen dan waarwelke u luistert. B.v. genieten van uw新模式c d'tje terwijl u een radioprogramma opneemt, of verzinzfelaaar een andere combinatie.
Wilt u copieeren van de ene recorder waar de andere, dan moet de opnemende recorder aangesloten worden op "TAPE 2" en de weergevende recorder op "TAPE 1". De opname keuzeschakelaar要去 u voor deze functie op "TAPE 1" zetten.
De hoofdtelefoonuitgang 3
De "HEADPHONE" aansluiting is voor gebruik van de RC-995 met een hoofdtelefoon. Indien uw hoofdtelefoon Niet is voorzien van de juiste plug, dan weet uw handelaaraar ongetwijfeld raad mee. Wanneer u van de hoofdtelefoonuitgang gebruik maakt, wordt het signaal waar de eindversterker Niet onderbroken. Wilt u de rest van het huis dus in ruste houden, dan moet u uw eindversterker(s) uitzetten.
Het afstandsbedieningsoog 4
De "REMOTE-SENSOR" is de ontvanger van de infra-lood signalen van de RR-949 afstandsbediening. Zorg er algid voor dat dit "oog" onbedekt is, anders is de afstandsbediening geen AFSTANDSbediening meer! Ook kan direct zonlicht de werkig danig beinvloeden en vergeet Niet zo nu en dan de batterijen te verrangen!
Wat te doeen bij problemen?
Als er al problemen zijn,+zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialial of een verkeerde stand van de knappen/schakelaars. Controller bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioneert het een en ander Niet zoals het moet, probeer dan door elimineren erachter te komen waar het probleem zit. Heeft u b.v. last van brom, controlleren dan of dat alttijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem dus bij die bepaalde bron). Bent u zich Niet instaat om geluid uit de RC-995 te krijgen, volgt u dan onderstaande suggesties:
Zodra de RC-995 hetlichtnet "ziet", moet hoe dan ook delichtnet-indicator branden. Probeer in zo'n geval de wandcontactdoos uit met b.v. een schemerlamp of een ander electrisch apparaat. Gebruikt u een spanningsblok controller dan of de schakelaar van dat blok wel aan staat.
Het verwangen van de zekering
Ontdekt u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de Lichtnet-indicator doet het nog steeds Niet, dan kon de interne zekering van de RC-995 wel eens ter ziele+zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje even voor u klaren.
Geen geluid
Het indicator-lampje brandt wel, maar u hoor nog steeds niets. Controller dan of de verbindingen:tussen de gekozen bron en de RC-995 wel ok is. Controller of de luister keuzeschakelaar "LISTENING" in de juiste stand staat. Werp ook even een blik op de eindversterker. Staat hij wel aan? Hoe is de kwaliteit van de verbindingen:tussen de RC-995 en de eindversterker en:tussen de eindversterker en de luidsprekers? Na al deze controles moet ie het doeon. Zo Niet u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.

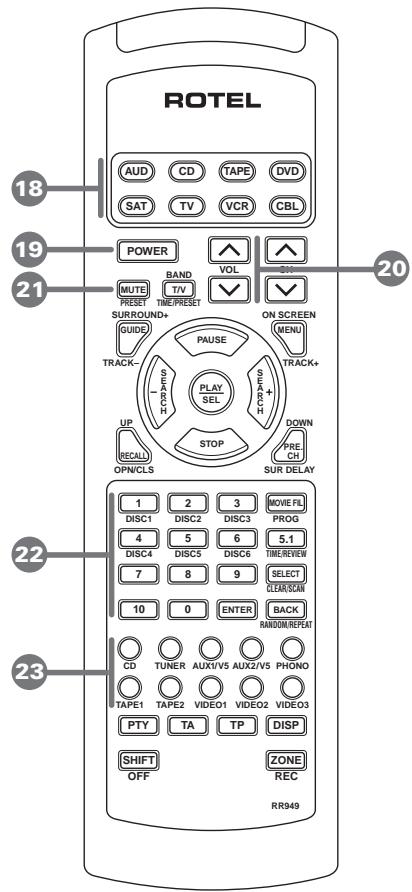

De RR-949 afstandsbediening
Bij de RC-995 worden standaard de RR-949 afstandsbediening geleverd. Deze afstandsbediening doet veel meer dan het op afstand bedieren van de RC-995. Hij kan wel 8 audio/video apparaten bedieren al of Niet van Rotel.
De waanzinnig uitgebrende möglichkheden die u deze afstandsbediening besteht, worden u omstandig uitgelegd in de meegeleverde gebruiksaanwijzing. Op deze plek vindt u alleen de aanwijzingen voor gebruik met de RC-995.
Extra informatie: Veel functies op de afstandsbediening dupliceren de knoppen en toetsen van de RC-995 en worden hier als referentie genoemd. Voor gedetailleerde informatatie over een bepaalde functie zich elders in deze gebruiksaanwijzing.
Hetprogrammeren van de afstandsbedietening
De RR-949要去geprogrammeerd worden alvorens hij gebruikt kan worden. Je要去 hem eerst vertellen welke van de acht apparaten hij要去 bedieren. In dit geval要去 Hij dus de afstandsbediening worden van de RC-995.
Stap een: Eerst moet u eén van de APPARAAT-toetsen 18 aan de RC-995 toewijzen. In dit voorbeeld wijzen we de "AUD" toets toe aan de RC-995. Druk gelijktijdig gedurende ten minste eén seconde op de "AUD" en de "MUTE" toets 21. De "AUD" toets za nu gedurende 20 seconden oplichten. Dat betekent dat de RR-949 nu geprogrammeerd kan worden. De volgende stap要去 nu binnen die 20 seconden gedaan worden. Zo Niet dan gaat de RR-949 waar terug in zichnormale doeon.
Stap twee: Gebruik nu de numerieke toetsen van de afstandsbediening en breng de drie cijferige code in. Voor de RC-995 toetst u 001 (of 002 als u de RR-949 gebruikt met de tuner RT-940). Toets ieder cijfer rustig in. De "AUD" toetslicht bij iedere cijferinbreng even op.
Stap drie: Zet nu de cijfercombinatie in het geheugen door nogmaals op de "AUD" toets te drukken. De toetslicht nu tweeemaal op ten bewijze dat hij het begren héeft.
Als u de RR-949 op deze wijze heeft germpogrammeerd, za hij zodra u de "AUD" toets indrukt de RC-995 gaan bedieren. Hij blijft dat doen totdat u een andere APPARAAT-toets gebruikt, waardoor de RR-949 de afstandsbediening van een ander apparaat worden. Wanner u eén van de commandotoetsen voor een bepaald apparaat gebruikt, za de betreffende APPARAAT-toets even oplichten om te latent zien welt apparaat u aan het bedieren bent.
De apparaatkeuzetootsen 18
Druk op een van deze toetsen om een bepaald apparaat te kiezen.
De aan/uittoets "POWER" 19
Deze toets duplicateert in het RC-995 geval de "STANDBY" toets. Druk op deze toets om hem aan of uit te zetten.
De geluidssterktetotoetsen 20
Deze toetsen dupliceren de geluidssterkteregeling op de RC-995. De op- en neertoetsen zijn voor respectievelijk harder en zachter.
De stiltetoets 21
Wenst u acute stilte druk dan op de "MUTE" toets. Bij nogmaals deze toets gebruiken begrijpt u wat er gebeurt. Hetlichtje in de volumeregelaar knippert wanner de stiltetoets in functie is.
De ingangskeuzetoetsen 23
Deze twee rijen toetsen vertegenwoordigen de stand van de luister keuzeschakelaar van de RC-995. De bron van uw keuze worden bepaald door een van deze toetsen te gebruiken.
De numerieke toetsen 22
Bij het bedieren van de RC-995 worden deze toetsen alleen gezruikt bij het programmeren.
Specifications
Uitgangsspanning/impedantie
Frequentiebereik
Pick-up ingang
Lijningangen
Signaal/Ruisverhouding, CD (IHFA network)
Pick-up ingang MC/MM
Lijningangen
Netspanning
Europeseuitvoering
USA uityoering
Opgenomen vermogen
Afmetingen (bxhxd)
Gewicht
Gegevens en ontwerp zichoorbehonden.
250 uV/100 ohmios
2'5 mV/47 kohmios
150 mV/18 kohmios
16mV/160mV
1 V/100 ohmios
20-20.000 Hz, ±0'2 dB
4-100.000 Hz, ±0'5 dB
nderación A)
70 dB/75 dB
100 dB
230 V/50 Hz
115 V/60 Hz
130 vatios
440x70x325mm
5^4kg
