RSX-1067 - AV-ontvanger ROTEL - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis RSX-1067 ROTEL in PDF-formaat.
| Merk | ROTEL |
| Model | RSX-1067 |
| Producttype | Audio-video-ontvanger |
| Hoogte | 176 mm |
| Gewicht | 24,6 kg |
| Netvoeding | 115 V / 60 Hz (VS) of 230 V / 50 Hz (Europa) |
| Normaal stroomverbruik | 990 watt |
| Gemiddeld stroomverbruik | 130 watt |
| Uitgangsvermogen (7 kanalen) | 100 W per kanaal bij 8 ohm, 20 Hz - 20 kHz, THD < 0,05% |
| Uitgangsvermogen (2 kanalen) | 120 W per kanaal |
| Aantal versterkingskanalen | 7 |
| Decodeerbare audioformaten | Dolby Digital, Dolby Digital EX, DTS, DTS-ES, DTS 96/24, LPCM (tot 192 kHz), HDCD, MP3, MPEG multi-kanaal |
| Surround-modi | Dolby Pro Logic IIx, DTS Neo:6, Rotel XS, DSP muziek |
| Digitale audio-ingangen | 5 (3 coaxiaal, 2 optisch) |
| Digitale audio-uitgangen | 2 (1 coaxiaal, 1 optisch) |
| Video-ingangen | Composiet, S-Video, Component (YUV) |
| Video-uitgangen | Composiet, S-Video, Component (TV-monitor) |
| Connectiviteit | MULTI 7.1-ingang, Trigger 12V-aansluitingen, IR-ingangen, RS-232-poort (Computer I/O) |
| Zone 2-functie | Onafhankelijke audio- en video-uitgang, aparte volumeregeling |
| Tuner | AM/FM met RDS, 30 voorkeuzezenders |
| Onderhoud en reiniging | Droge doek of stofzuiger; geen vloeistoffen gebruiken |
| Veiligheid | Niet de behuizing openen; interne onderdelen door erkende reparateur; vermijd vocht |
| Repareerbaarheid | Toevertrouwen aan een erkende reparateur; geen door de gebruiker te repareren onderdelen |
Veelgestelde vragen - RSX-1067 ROTEL
Gebruikersvragen over RSX-1067 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw AV-ontvanger in PDF-formaat gratis! Vind uw handleiding RSX-1067 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RSX-1067 van het merk ROTEL.
GEBRUIKSAANWIJZING RSX-1067 ROTEL
Manuel d'utilisation Gebruiksaanwijzing
RSX-1067
Ampli-tuner Surround Surround Sound Tuner/Versterker
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegt technicus!
EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.
Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanijd nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.
Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.
Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatie oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden+kennen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.
Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz
Het apparaat dient alleen aingesloten te worden met de bijgeleverde netkabel, of een soortgelijke.
Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet去做. Gebruik vooral geen verlengsnoeren.
De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat.
Wanner het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel ut het lichtnet verwijderd te zich.
Het apparaat za in service gegeven要去en worden wonneer een van de volgende situaties zich voordoet:
- Wanner het netsnoer en/of steker beschadigd zich.
- Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zich gekomen.
- Als het apparaat in de regen hebft gestaan.
- Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
- Wanner het apparaat gezallen is en/of de kast beschadigd is.
Plaats de versterker op een vaste, vlakte en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.
De garantie termijn op een Rotel product is vrijelijk op elektronische schakelingen, tweeaar op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing op de eerste eigenaar.
Om aanspraak te make n op garantie is het voldoende uw aankoopbewijs te overleggen.
N.B.
De "COMPUTER I/O aansluiting mag alleen door een geauthoriseerde technicus aangesloten worden.

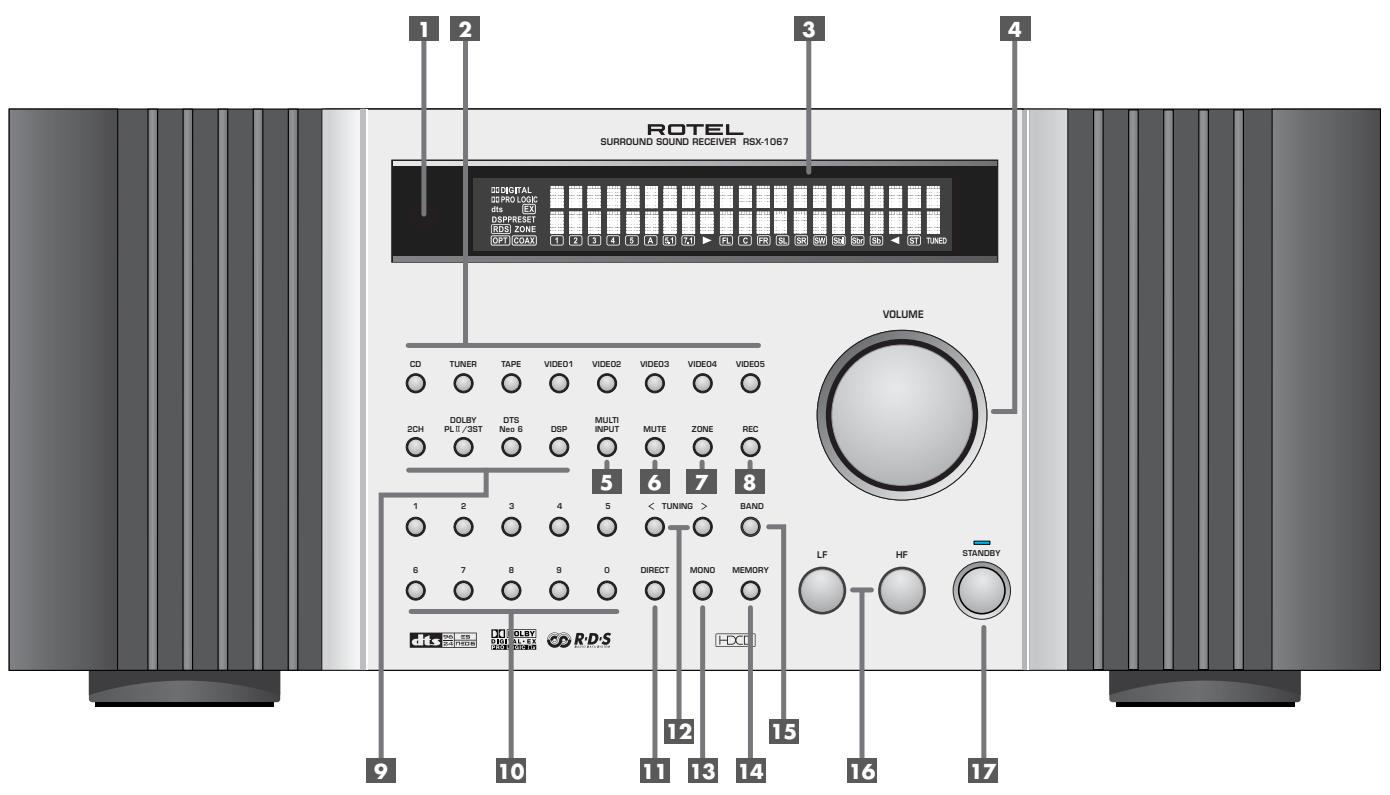

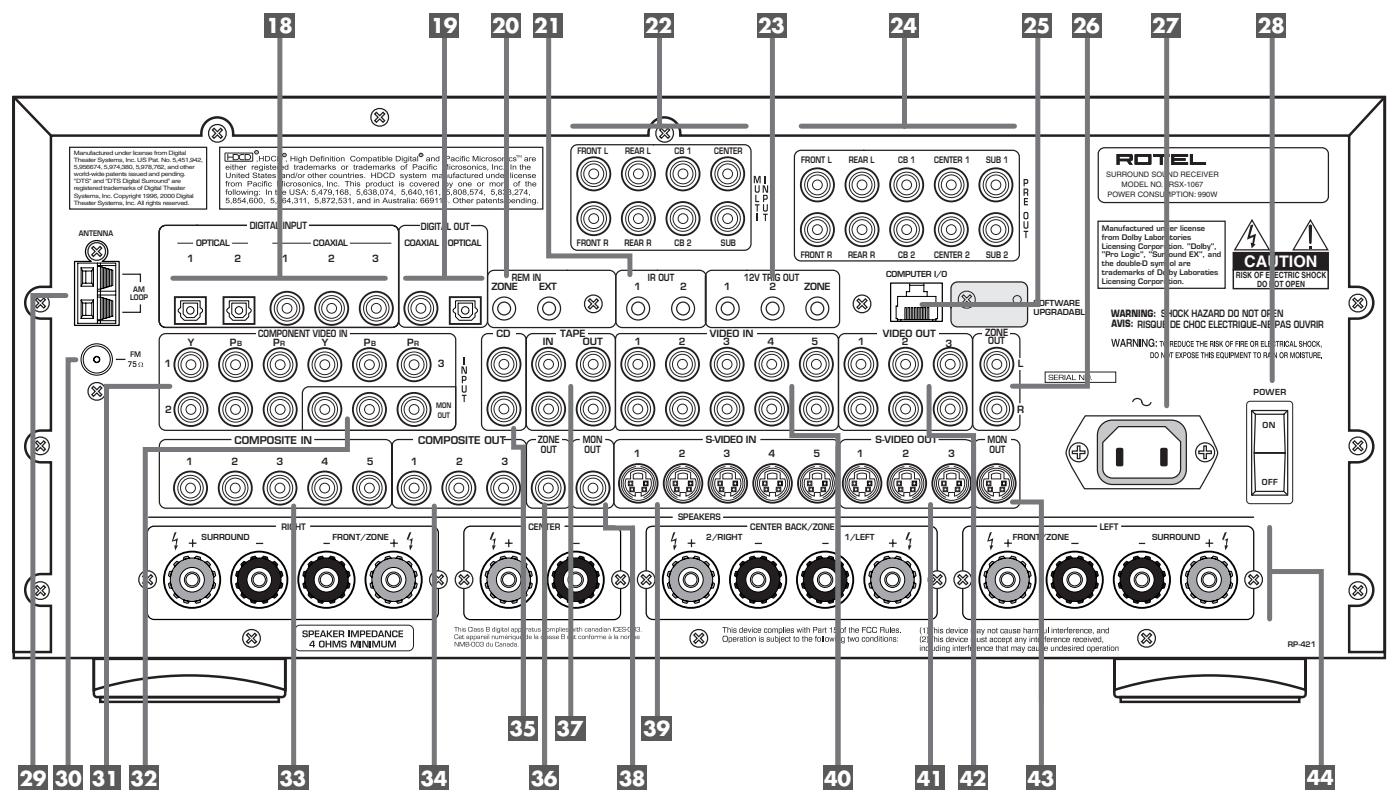

De bedieningsorganen en aansluitingen

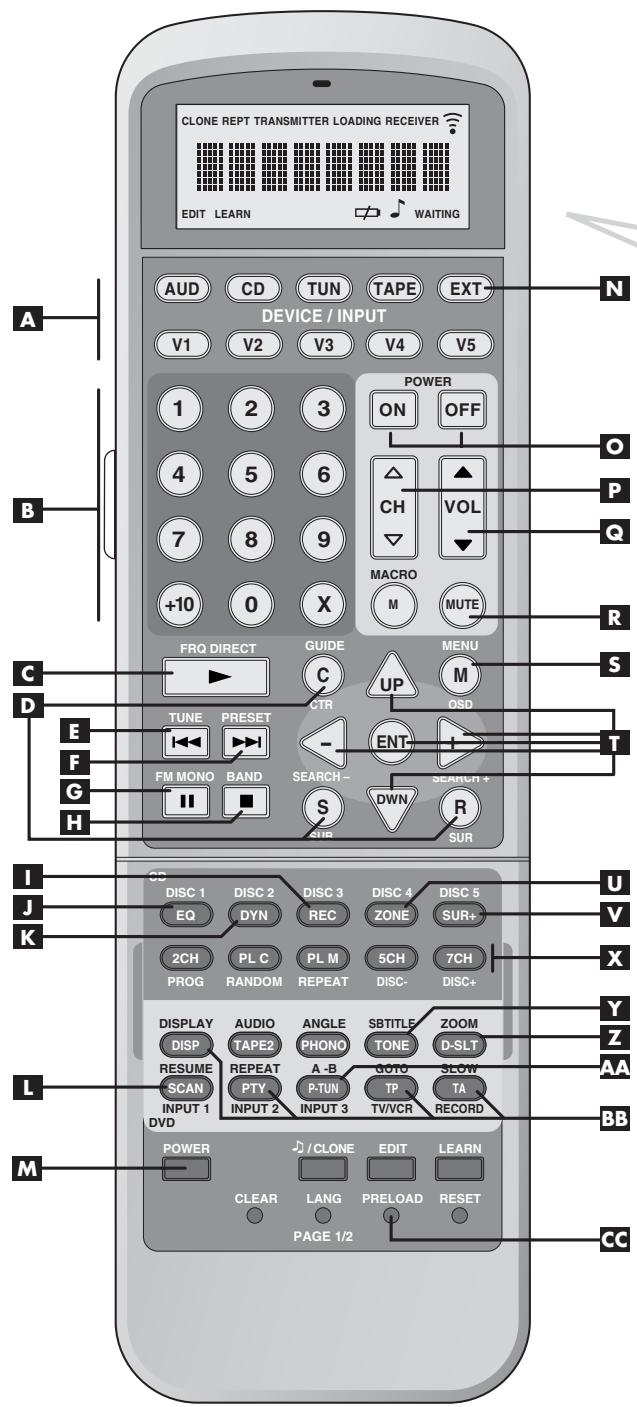

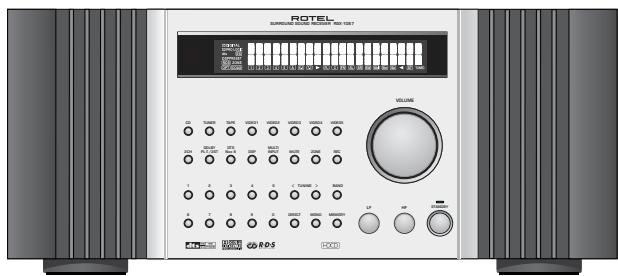

2: Télecommande RR-1050 De afstandsbediening RR-1050
CLONE REPT TRANSMITTER LOADING RECEIVER
EDIT LEARN
WAITING

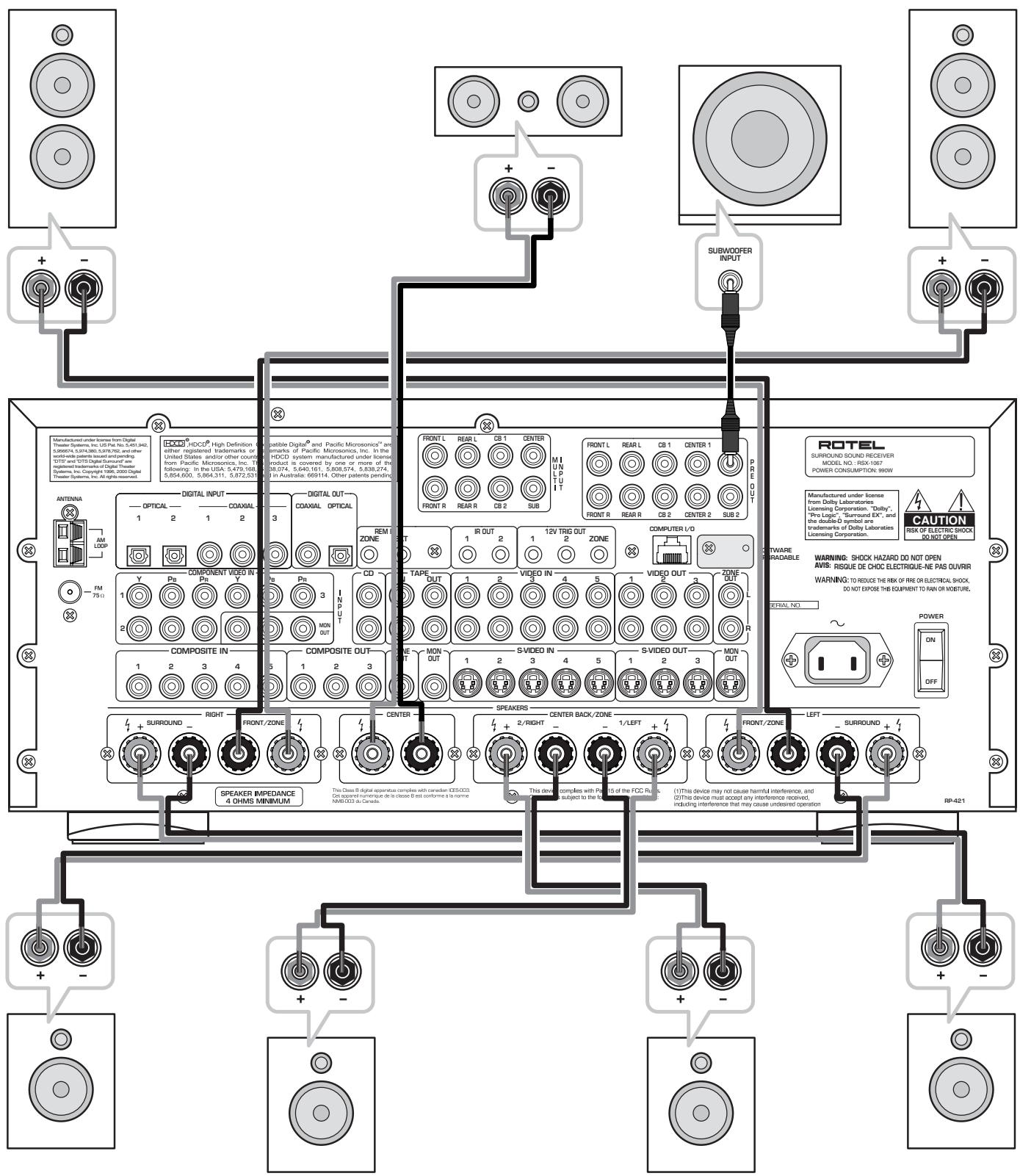

3: Branchement des enceintes acoustiques De luidsprekeruitgangen

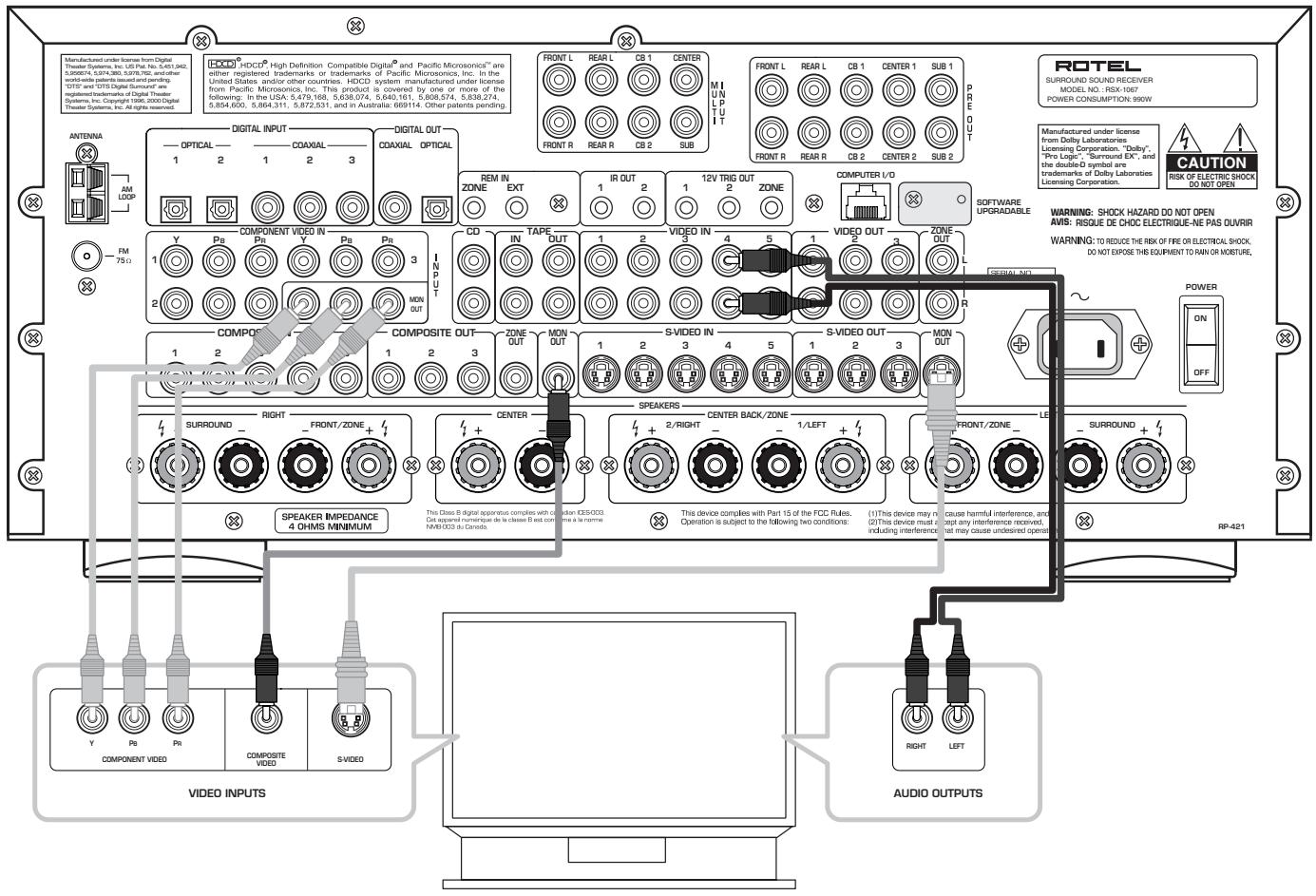

4: Branchement d'un téléviseur • Het aansluten van een tv-apparaat

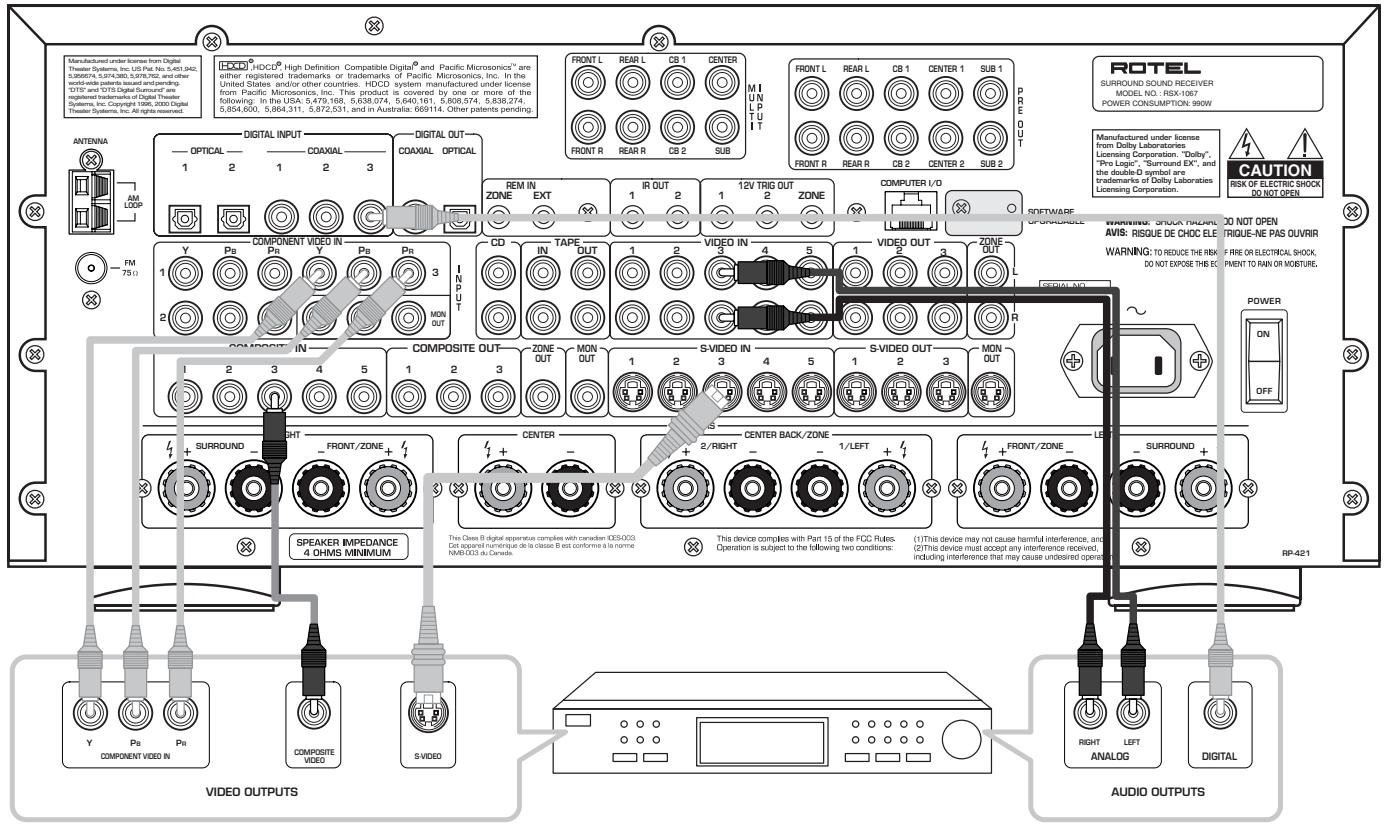

5: Branchement d'un récepteur satellite, cable ou HDTV Het aansluiten van een kabel-, satelliet- of HDTV-tuner

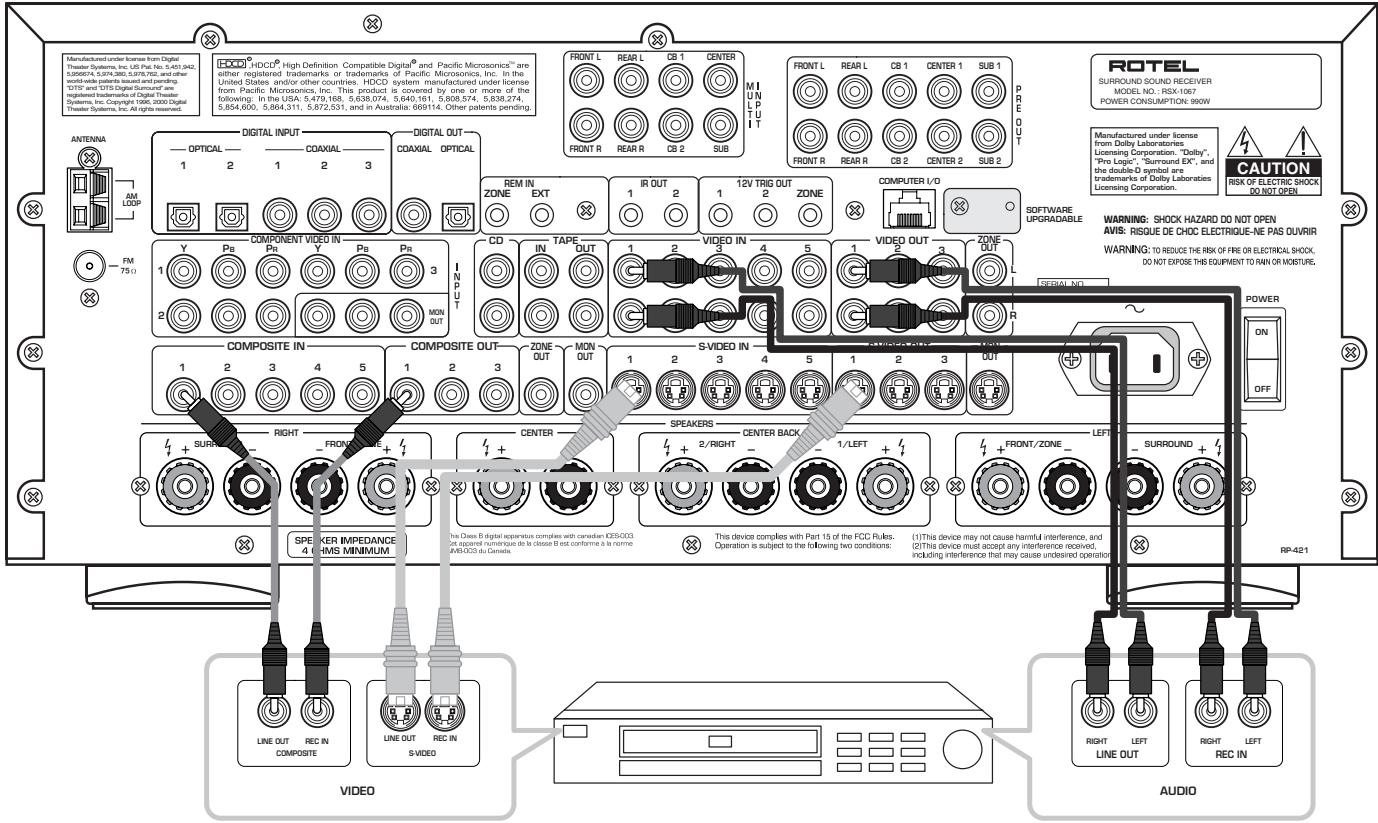

6: Branchement d'un magnétoscope Het aansluten van een videorecor

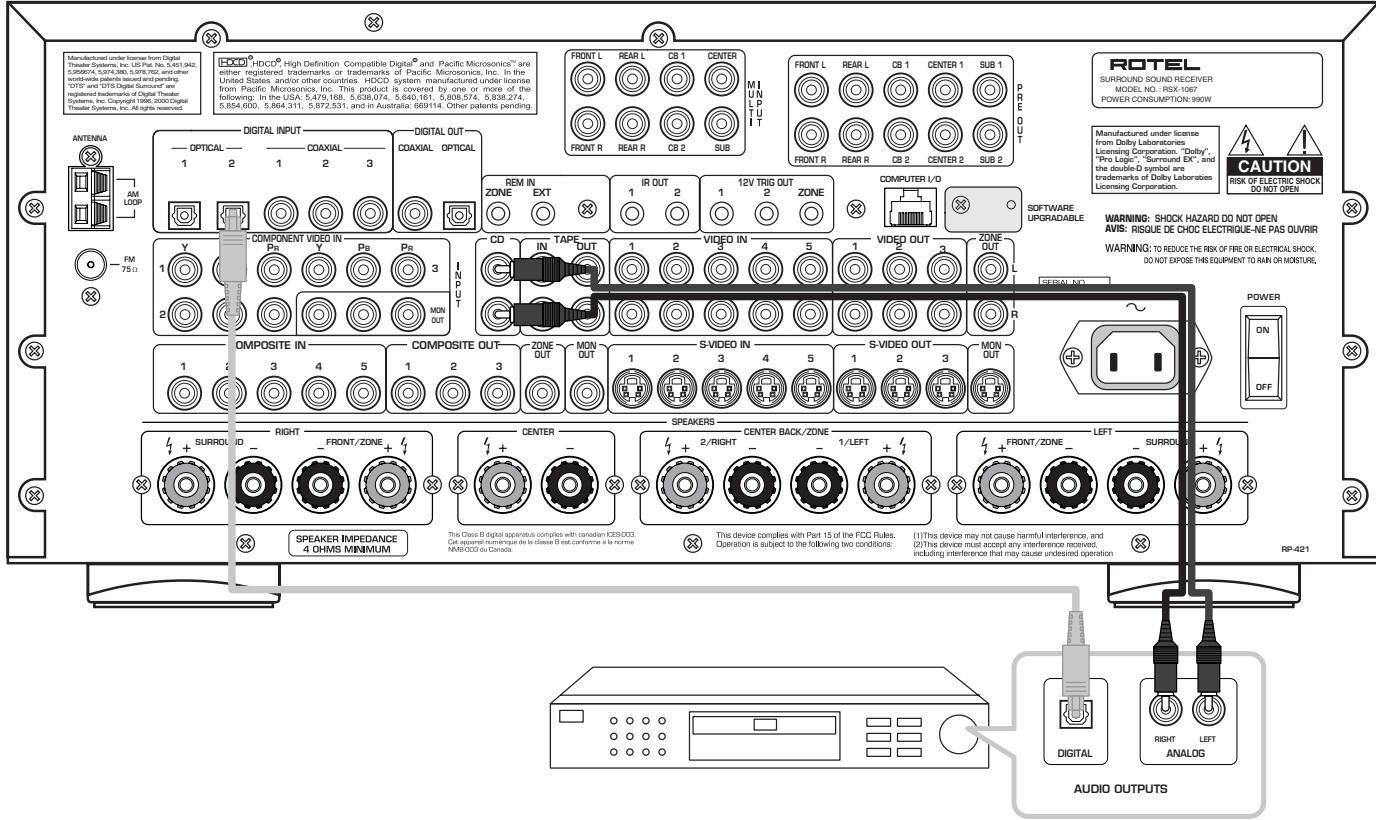

7: Branchement d'un lecteur ou enregistrure de CD Het aansluten van een cd-speler/cd opname/weergaveapparaat

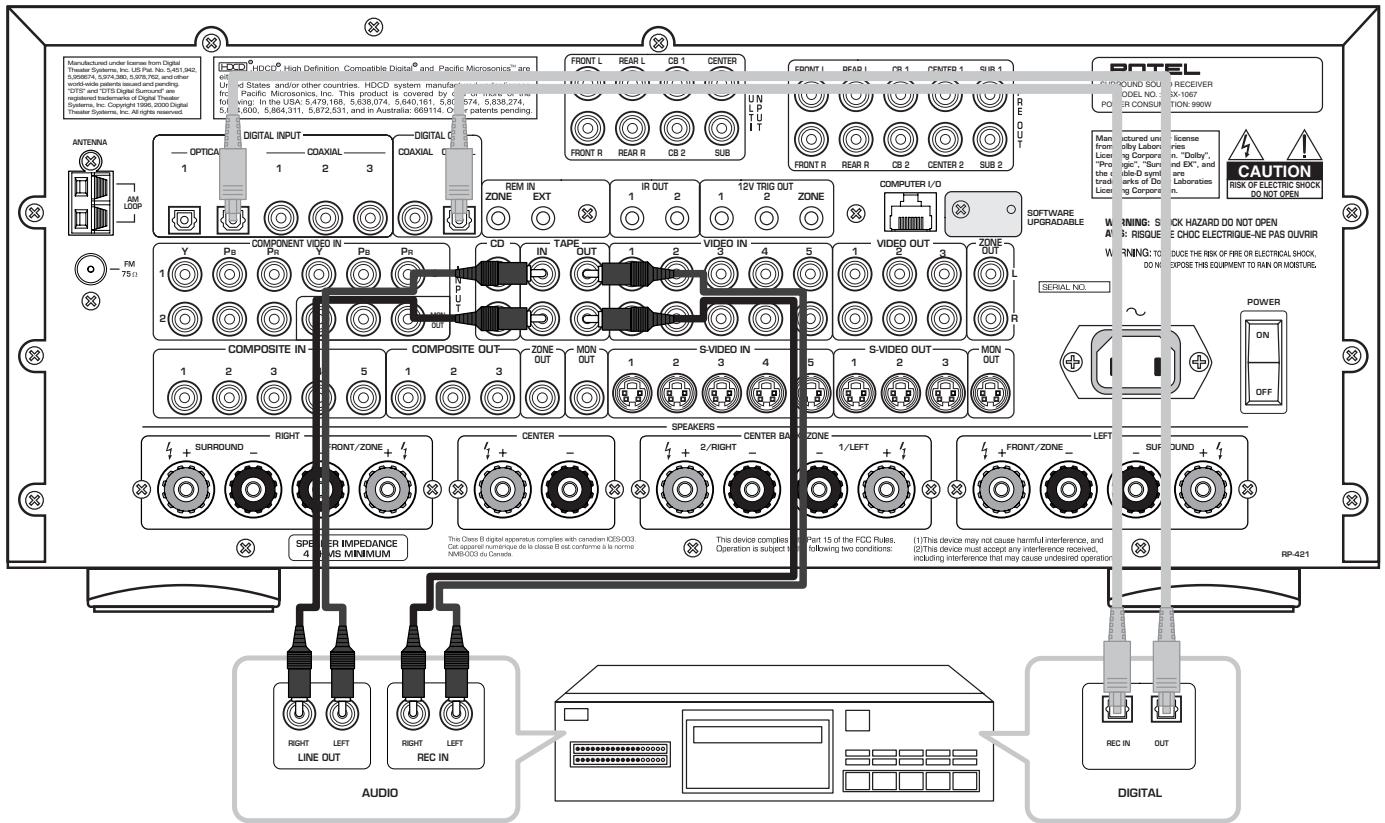

8: Branchement d'un magnétophone analogue Het aansluten van een opname/weergaveapparaat

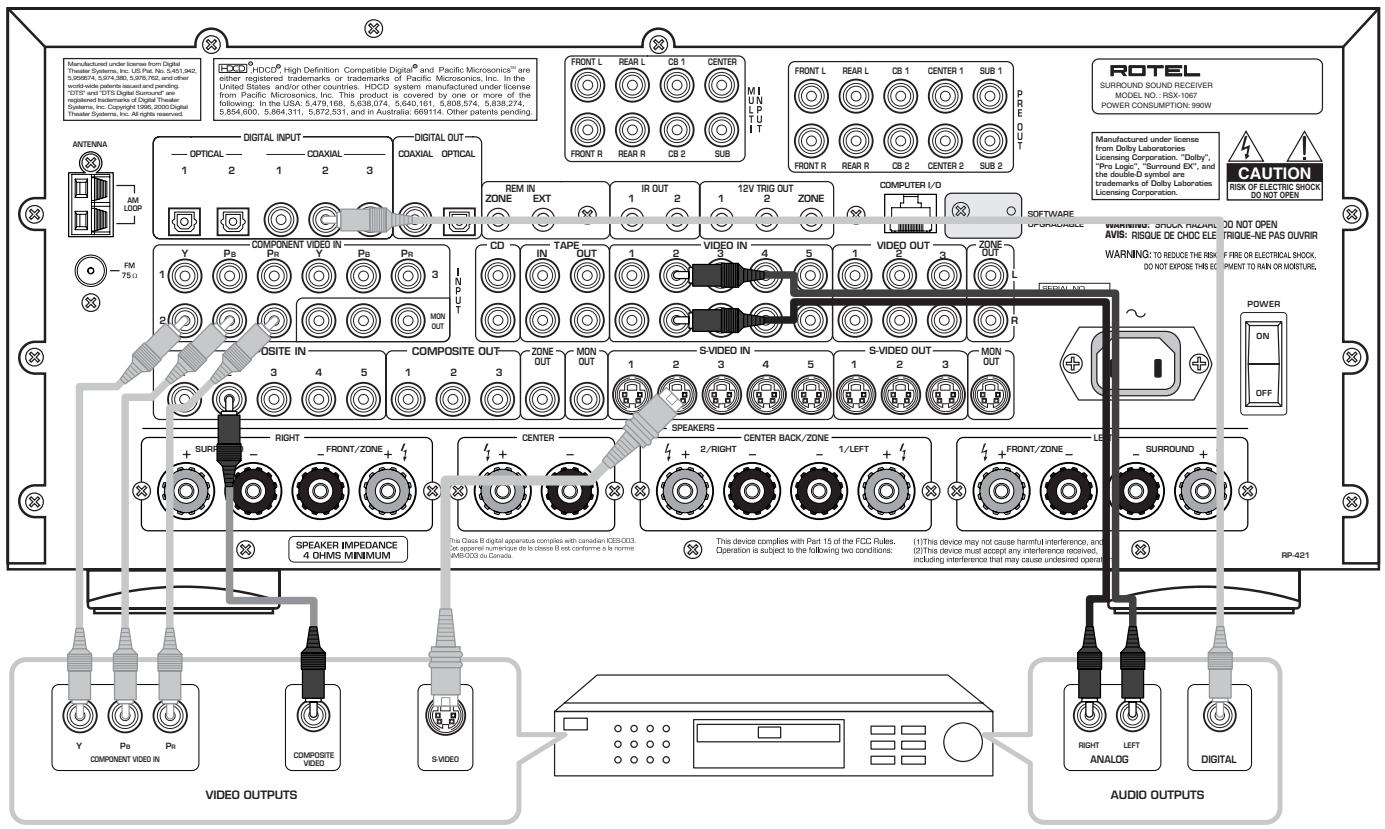

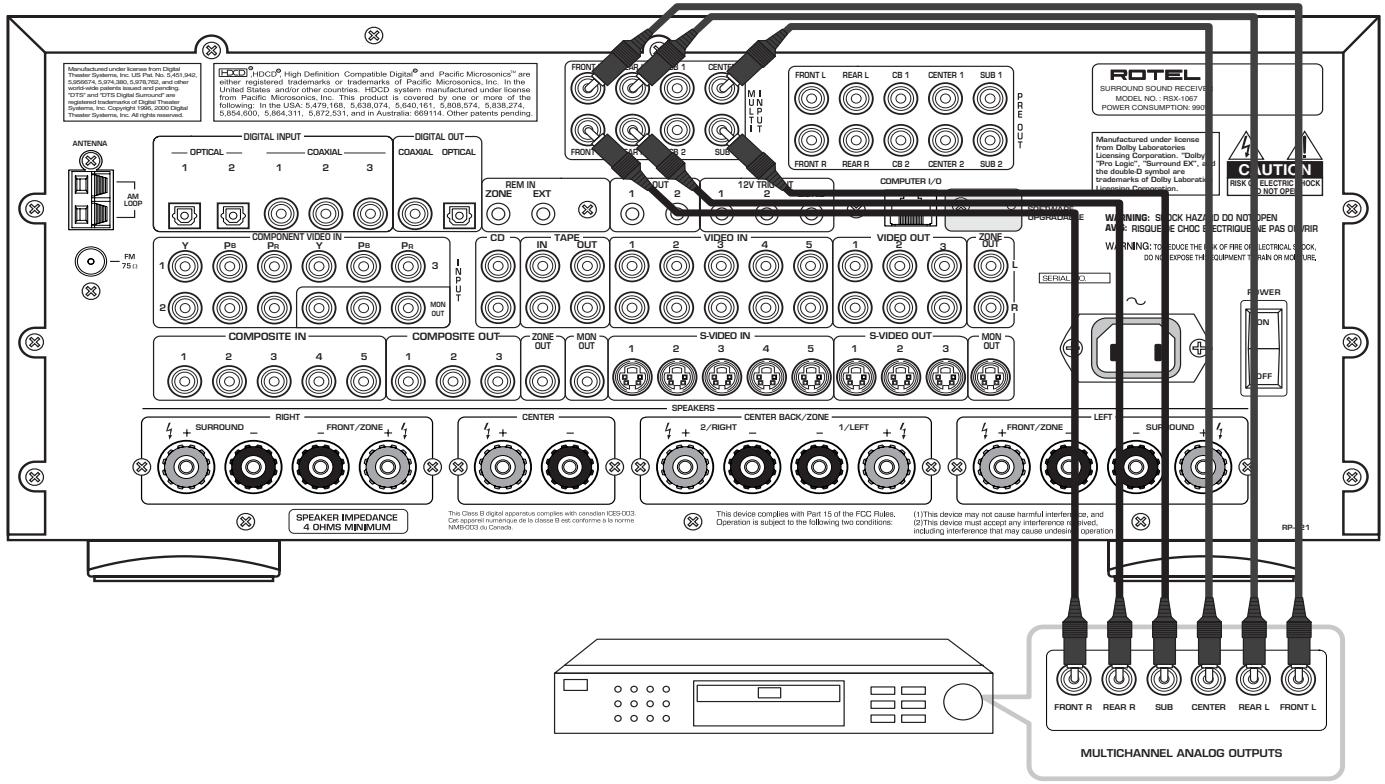

9: Branchement d'un lecteur de DVD Het aansluten van eenDVD-speler
Het aansluiten van eenDVD-audio- of super audio cd-speler (SACD)

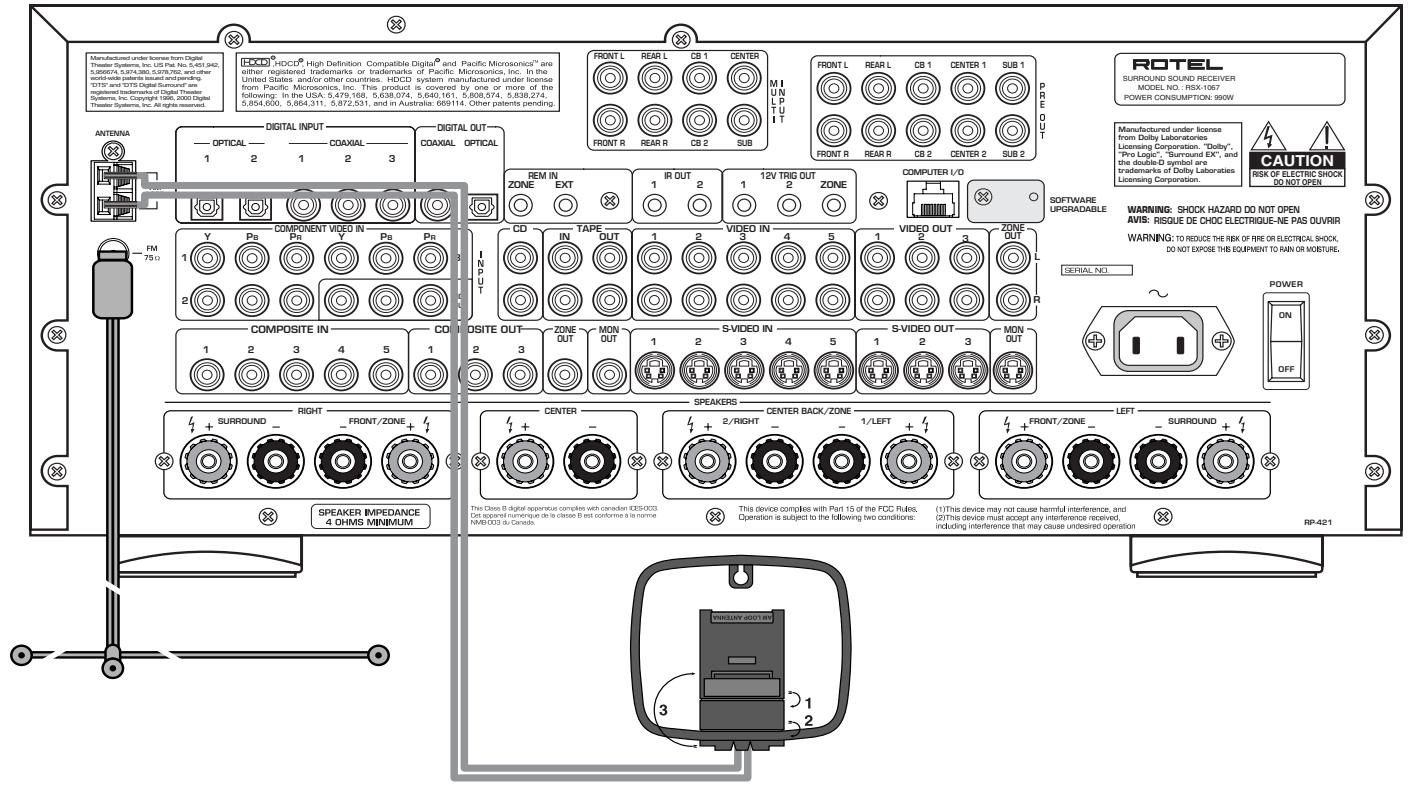

Het aansluiten van de meegeleverde antennes

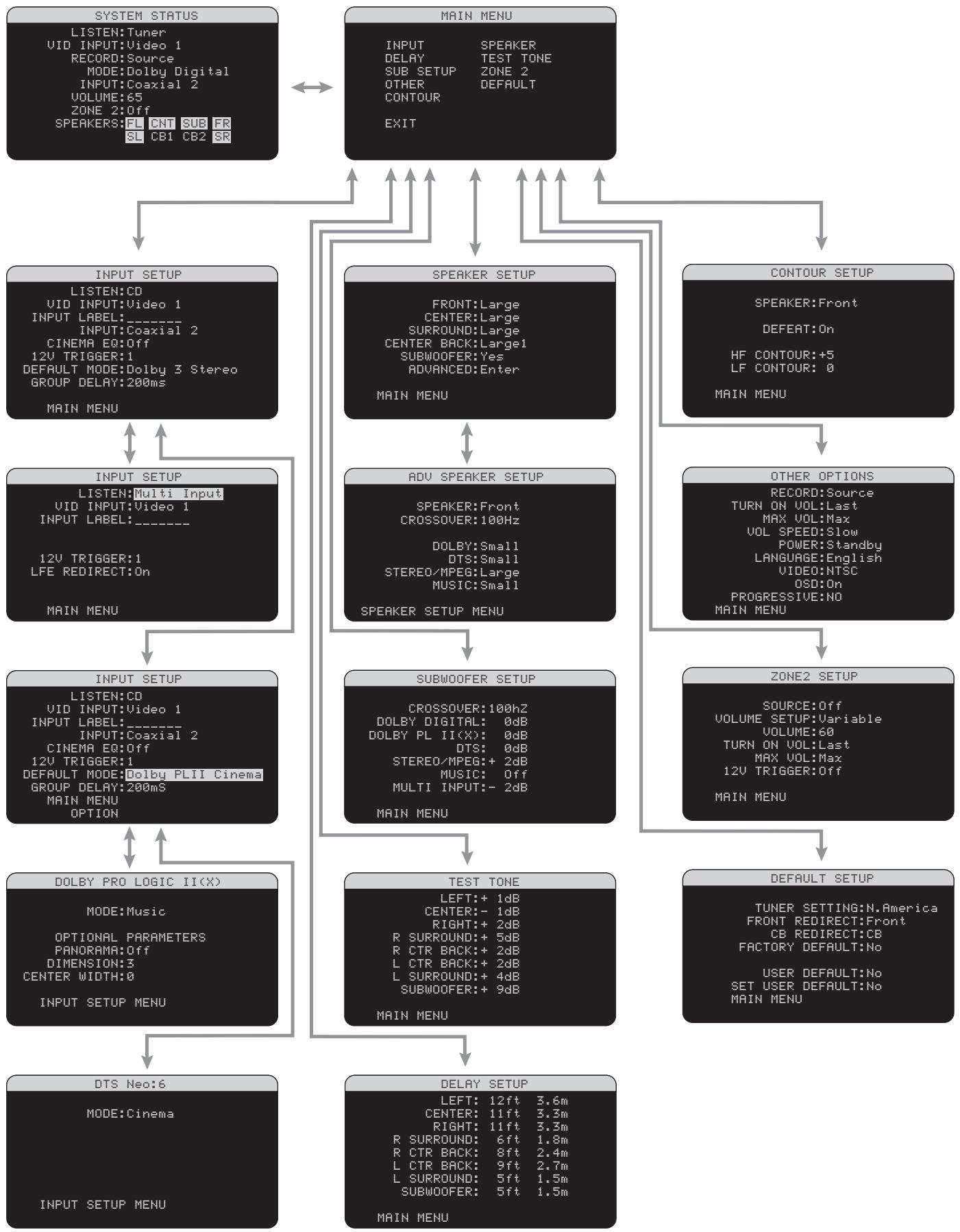

12: Menu à l'écran «On-Screen» De beeldschermmenu's
Sommaire
Les numeros cercles font reference aux illustrations du RSX-1067. Les lettres cercles font reference aux illustrations de la RR-1050.
In vierkantjes geplaatste cijfers hebben betrekking op de figuren behorende bij de RSX-1067. In vierkantjes geplaatste letters hebben betrekking op de figuren behorende bij de RR-1050.
1: De bedieningsorganen en aansluitingen 4
2: De afstandsbediening RR-1050 5
3: De luidsprekeruitgangen 6
4: Het aansluien van een tv-apparaat 7
5: Het aansluiten van een kabel-, satelliet- of HDTV-tuner 7
6: Het aansluiten van een videorecorder 8
7: Het aansluiten van een cd-speler/cd opname/weergaveapparaat 8
8: Het aansluiten van een opname/ weergaveapparaat 9
9: Het aansluien van eenDVD-speler 9
10: Het aansluiten van eenDVD-audio of super audio cd-speler (SACD) 10
11: Het aansluiten van de meegeleverde antennes 10
12: De beeldschermmenu's 11
Wij van Rotel 50
Aan de slag met de RSX-1067 50
Wat kuren we met de RSX-1067? 50
Het uitpakken 51
Een plek voor de RSX-1067 51
DE AANSLUITINGEN 51
De analoge audio in- en uitgangen 51
De cd-speler ingangen 35 51
De ingangen voor een opname/weergave
apparaat "TAPE IN" 37 51
De uitgangen voor een opname/weergave
apparaat "TAPE OUT" 37 52
DeVIDE1-5geluidsingangen 40 52
DeVIDO1-3geluidsuitgangen 42 52
Deeerkanalige audio-ingangen "MULTI" 22.52
De luidsprekeruitgangen 44 52
De voorversterkeruitgangennaar de
eindversterkers en subwooers 24 52
Zone 2 geluidsuitgangen 26 52
Video In- en Uitgangen 52
"Video 1-5" Composiet Video ingangen 33 ....... 53
"Video 1-3" Composiet Video uitgangen 34 .... 53
"Video 1-5" S-Video ingangen 39 53
"Video 1-3" S-Video uitgangen 41 53
"Video 1-3" Component Video ingangen 31 ....... 53
De Uitgang voor de TV of Monitor 32 38 43 53
De Zone 2 Video Uitgangen 36 54
De digitale audio in- en uitgangen 54
De digitale ingangen 18 54
De digitaleuitgangen 19 54
Andere Aansluitingen 54
De lichtnetaansluiting 27 54
De Hoofdschakelaar 28 54
De 12V. Inschakelaansluitingen 23 54
De aansluitingen voor een extern afstandsbedieningsoog "REM IN" 20 54
De infraroodsignaluitgangen "IR OUT" 21 ....55
Aansluiting voor een PC "COMPUTER I/O" 25 .. 55
Hetmake van de Aansluitingen. 55
De cd-speler 18 35 55
DeDVD-speler 1831333940 55
De kabel-, satelliet- of HDTV-tuner 18 31 33 39 40 55
Het opname/weergave apparaat 18 19 37.55
De Analoge of Digitale Videorecorder 18 19 31 33 34 39 40 41 42 56
De DVD-Audio-of SACD-speler 22 56
De TV (Monitor) 32 38 43 56
De luidsprekeruitgangen 44 56
De "redirect" functie 56
Het aansluiten van de subwoofer(s) 24 57
Het aansluiten van eindversterkers 24 57
De AM "loop"antenne 29 57
De FM draadanterne 30 57
DE BEDIENING VAN DE RSX-1067 57
Het Overzicht van de Voorkant 58
Hetinfoschem3 58
Het infraroodooyg 58
Het overzicht van de afstandsbediening . 58
Het gebruik van de RR-1050, de toets "AUD" A 58
Hetprogrammeren van de RR-1050,
de toets"PRELOAD" CC 58
Het overzicht van de toetsen en knappen. 58
De toets "STANDBY" 17
De toets "POWER M 58
De aan/uittoetsen"ON/OFF" 58
De knop "VOLUME" 4 De wiptoets "VOLUME" 4 58
De toets "MUTE" 6 R 58
De keuzetaetsen "DEVICE/INPUT" 25 A N 59
De toets D-SLT 59
De opnametoets "REC" 8 1 59
De toets "ZONE" 7 U 59
De op- en neertoelsen "UP/DWN" T 59
De toetsen " + / - " T 59
De luidspreker keuzetooetsen D 59
De equalizertoets "EQ" J 59
De knoppen "LH/HF" 16 59
De toonregeltoets "TONE" Y 59
De wijze van weergavetoetsen 9 X 59
De toets "SUR ^+ V 59
De dynamiek insteltoets "DYN" K 59
De“MENU/OSD"toets 59
De bevestigingstoets "ENTER" T 59
Degolfengtefoetsen "BAND" 15 H 59
Deafstemtoetsen "TUNING" 12 P 59
De geheugentoets "MEMORY" 14 59
De toets "DIRECT" 11
De toets "FRQ DIRECT" C 60
De foets "MONO" 13
De toets "FM MONO" G 60
De toets "TUNE" E
De foets "PRESET" F
De toets "P-TUNE" 60
De toets "SCAN" 60
De toets RDS/RBDS BB 60
De Basisbediening 60
De aan/uit möglichkheden 17 28 M O .... 60
Het instellen van het volume 4 Q 60
De installment het zwijgen opleggen 6 R .... 60
Het Kiezen van een Bron 60
De ingangstoetsen 25AN 60
Het kiezen van een bron op de voorkant van de voorsterker 2 5 7 8 61
Het kiezen van een bron op de afstandsbediening A I N U 61
Het kiezen van een digitale ingang 61
Een Overzicht van de Surroundformaten . 61
Dolby Surround Dolby Pro-Logic II 61
Dolby Digital 62
DTS 5.1
DTS 96/24 62
DTS Neo:6 62
Dolby Digital Surround EX
DTS-ES
6.1 en 7.1 Surroundweergave 62
Dolby Pro Logic lix 6.1 en 7.1 Surroundweergave 63
Rotel XS 6.1 en 7.1 Surroundweergave 63
De DSP Muziekstanden 63
De 2/5/7kanalen stereo formaten 63
Andere digitale formaten 63
De automatische Surround Installingen ... 64
Dehandmatig in te stellen Surround Instellingen 64
Bij Dolby Digital 5.1 en Dolby Digital Surround EX schijfjes 9 T V X 64 Bij Dolby Digital 2.0 schijfjes 9 T V X . 65
DTS-ES 6.1 schijfjes 9 T V X 65
BijmeerkanalenMPEG schijfjes
9TVX 66
Digital Stereomaterial (PCM, MP3, en HDCD) 9 TVX
Analoge stereoweergave 9 T V X 66
NogmeerInstelingen 67
De tijdelijke luidsprekerniveau-instelling D T 67
De tijdelijke groepsvertragingsinstelling D T 67
De instelling van het dynamisch bereik K 67
De (tijdelijke) contour/toonregelinstelleningen 16 T Y
De bioscoopcorrectie: CINEMA EQ 68
De bedieningsorganen van de tuner 68
De golfeltotoets "BAND" 15 H 68
Deafstemtoetsen "TUNING" 12 P 68
De geheugentoets "MEMORY" 14 69
De numerieke toetsen: Voorkeuzes 10 14 B
De toets "DIRECT" 11
De toets "FRQ DIRECT" C 69
De toets "MONO" 13
De toets "FM MONO" G 69
De toets "TUNE" E
De toets "PRESET" F
De toets "P-TUNE" AA 69
De toets "SCAN" L 69
RDS radio-ontvangst 69
De toets "DISP" BB 70
De toets "PTY" BB 70
De toets TP BB 70
De toets TA BB 70
De“Zone 2" Bediening 70
Het aan/uitzetten van Zone 2. 71
Bediening van Zone 2 vanuit de hoofduisterruimte 2 4 7 A Q T U
Bediening van Zone 2 vanuit Zone 2 A O QT
HET OPZETTEN VAN UW INSTALLATIE 72
De Beginselen van het Menu 72
De navigatietoetsen S T 72

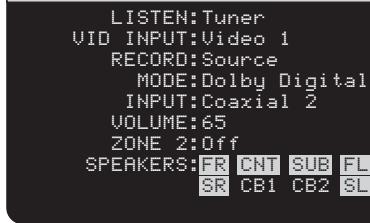

Het menu "SYSTEM STATUS" 72
Het hoofdmenu "Main Menu" 73
Het configureren van de Ingangen 73

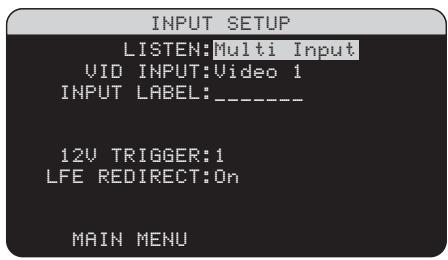

Het configureren van de Meerkanaleningang .... 74
Dolby Pro-Logic II (x) 74
DTS Neo:6 75
Het configureren van de Luidspekers en
alles aan Omheen 75
Het begrip luidsprekerconfiguration 75

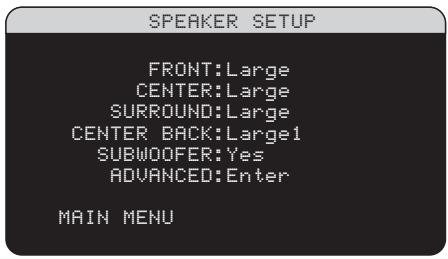

Het instellen van de luidspekerstructeur 76

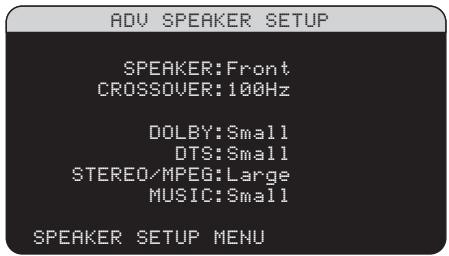

Het menu "ADV SPEAKER SETUP" 77
Het configureren van de Subwoofer 78
Het testtoonmenu "TESTTONE" 78

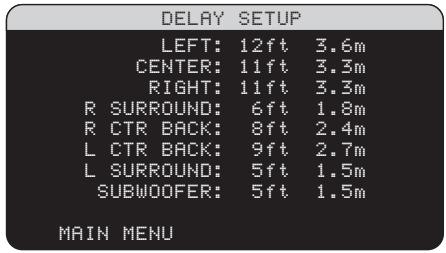

Het menu voor het instellen van de vertragingstijden "DELAY SETUP" 79
De klankkleurinstelling van de individuèle kanalen "CONTOUR SETUP" 79
Algemene Instellingen 80

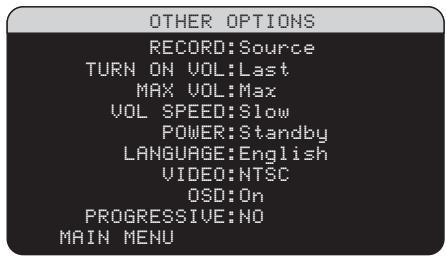

Het menu "Other Options" 80
Het menu "Zone 2 Setup" 81
Het menu "Default Setup" 81
EXTRA INFORMATIE 82
Wat te doein bij problemen? 82
Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel van weeler, om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden, wordt door iedere Rotelmedewerker nog steeds gesteund.
De technici werkken als een hijt team al tweakend en luisterend totdat ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vindenuit Duitsland en England of half geleidersuit Amerika en Japan, verwijl de ringkerntransformatoren in eigenguis worden vervaardigd.
Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele onder Scheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit produit danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.
"DTS", "DTS-ES Extended Surround", "DTS-ES Matrix 6.1", "DTS-ES Discrete 6.1" en "DTS Neo:6 waarle geregistree de handelsmerken van Digital Theater Systems Inc.
Dit apparaat is onder licentie van Dolby Laboratories vervaardigd. Dolby, Pro-Logic en het dubbel D logo zich handelsmerken van Dolby Laboratories.
HDCD en het logo, High Definition Compatible Digital en Pacific Microsonics zijn of gereistreeerde handelsmerken of handelsmerken van Pacific Microsonics zowel in de Verenigde Staten en/of andere landen. HDCD wordt onder licentie vervaardigd van Pacific Microsonics. Vele patenten zijn aangevraagd.
Aan de slag met de RSX-1067
Wij danken u voor de aanschaf van onsze RSX-1067 surround sound tuner-versterker. Eigenlijk is de RSX-1067 vier componenten in een:
- Een digitale audio/video processor voor het decoderen van vrijwel alle analoge en digitale audioformaten zoals: Dolby Surround, Dolby Digital, DTS en HDCD.
- Een volledig toegeruste audio/videocentrale voor het verwieren van signalen van zowel analoge als digitale bronnen.
- Een hoge kwaliteits middengolf/FM-tuner met RDS ontvangst.
- Een zevenkanaals eindversterker om al uw surroundluidsprekers van geluid te voorzien.
Wat kuren we met de RSX-1067?
- Rotel's geroemde "Balanced Design Concept" omvat zowel geavanceerde ontwerptchnieken gecombineerd met continue evaluatie van de te gebruiken onderdelen, als op de practijk gerichteuitgebreide luistersessies, om een optimale geluidskwaliteit zowel als betrouwbaarheid op de langere termijn te bereiken.
- Het omzetten maar surround van analoog programmamateriaal met de verbeterde Dolby Pro-Logic IIx decoder (voor zowel 5.1, 6.1 als 7.1 opstellingen) met verbeterde kanaalscheiding en frequentiebereik, voor Dolby Surround Matrix geodeerd opnamematerialaal. Deze omzettingsmethode kan nog specifiek geoptimaliseerd worden voor muziek en filmbronnen.
- Het automatisch omzetten van Dolby Digital ^ 5.1, Dolby Digital 2.0 en Dolby Digital Surround EX opnames.
-
Het automatisch omzetten van DTS® 5.1, DTS ES® matrix 6.1 en DTS ES® discrete 6.1 opnames.
-
Rotel's XS (eXtended Surround) systemd, zorgt automatisch voor juiste en optimale decoding van elk digitaal surroundsgnaal maar 6.1 en 7.1 weergave. Dit systemd is algijd actief in luidsprekeropstellingen met een of twee middenachter weergevers en zorgt zichs voor een correcte decoding van opnames, die normal gesproken überhaupt nicht correct gedecodeerd zouden worden (zoals Niet als zodanig gekenmerkte DTS-ES en Dolby Surround EX schijfjes) of waarvoort geen decoder aanwezig is (zoals DTS 5.1, Dolby Digital 5.1 en zichs Dolby Pro Logic II geocodeerde Dolby Digital 2.0 opnames).
- DTS® Neo:6® Een surround weergavewijze voor het verkrijgen van 5.1, 6.1 of 7.1 weergave van gewoon stereo (tweekanaals) bronmaterialiaal. Ook deze omzettingsmethode kan nog geoptimaliseerd worden voor muzzlek en filmbronnen.
- Automatische decoding van middels HDCD® techniek opgenomen cd's.
- Speciale surround weergave-opties voor weergave van elk willekeurig surround programmamateriaal via 2 en 3 kanaals luidsprekeropstelleningen.
- Automatische decoding van MP3 (MPEG-1 audio layer 3) digitaal geluidsmaterialiaal.
- Digitale en analoge in- en uitgangs-voorzieningen voor digitale, composiet video, S-Video en Component Video apparatuur.
- De zeven ingebouwde eindversterkers—hebben ieder een vermogen van 100 watts (alle kanalen gelijktijdig in gebruik).
- Middengolf/FM tuner met direct afstemmen en automatisch afstemmen (30 voorkeuzestations).
- RDS (Radio Data Systems) en RBDS (Radio Broadcast Data Service) ontvangst möglichkheden.
- Een roomlink möglichkeit: waardoor u in een andere ruimte onafhankelijk muziek kutn make nzwel qua bron als geluidssterkte en met afstandsbedieningsfacilitieten.
- Het aansluiten van een buitenboardeerkanalenomzetter voor eventueletoekomstige surroundnormen.
Uw verrichtingen bekijken op een aan te sluiten tv of monitor en het zelf labelen van uw diverse videobronnen, met keuzemogelijkheid uit meerere talen.
- Met de bijgeleverde leerbare afstandsbedieningkestu Niet alleen de RSX-1067 bedieren,maar tevens vele andere componenten.
- Microprocessor software die voor komende ontwikkelingen opgewaardeerd kan worden
Hetuitpakken
Haal het apparaat voorzichtiguit+zijn verpakking en vergeet de accessoires zoals de afstandsbediening Niet. Bewaar als het even kan de doos, de Beste verpakking als u ooit macht gaan verhuizen of als het apparaat gerepareerd zou要去en worden.
Een plek voor de RSX-1067
De plaats voor het apparaat要去vlak,zijn,vrij van vocht, trillingen en hoge temperaturen (tussen de 5^ en 35^. ).Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte.Vermijd stoffigeplaatsen en zet hem zo dicht mogelijk bij de andere apparatuur.
De RSX-1067 kan wat warm worden geef hem waarom zo'n 10cm. rond ruimte. Plaatst u hem in een meubel zet hem dan op een eigen plank en zet er geen andere apparatuur op.
Zorg ervoor dat er geen vloeistoffen in het apparaatkommen.
DE AANSLUITINGEN
Alhoewel de achechterkant van de RSX-1067 er Niet bepaald bemoedigend uitziet, za het aansluten van de diverse apparaten u meevallen. Alle bronnen van het systemd worden aangesloten op de RSX-1067: analoge audio middels de bekende cinchkabels, een videoverbinding voor alle soorten video (composiet, S-Video en component-video) en eventuele nog een digitale verbinding, die zowel coaxial als optisch kan zichn.
EXTRA INFORMATIE: Surroundformaten als Dolby Digital en DTS waar digitale formaten en hunnen door de RSX-1067 alleen gedecodeerd worden wanner ze middels een van de digitale ingangen binnenkomen. Vandaar dat u een digitale bron als uwDVD-speler altijd op een digitale ingang moet aansluiten, hetzij op een optische hetzij op een coaxiale.
Deuitgangen van de RSX-1067 kannen aan zeven luidsprekers gekoppeld worden of het voorsterkersignaal kan middels cinchkabels op de ingangen van eindversterkers aangesloten worden. Het videosignaal wordt met composiet, S-Video of Component Video verbindingen aan uw tv of monitor aangeboden.
Voor het aansluiten van bronnen die voor hun eigenveerkanalen decodering zorgen heeft de RSX-1067 een speciale "MULTI CHANNEL" ingang. Andere aansluitingen zijn voor het verbinden van extra infraroodogen en z.g. 12 Volt "TRIGGER" uitgangen voor het op afstand aan/uitschakelen van andere (Rotel) apparatuur.
EXTRA INFORMATIE: Sluit nooit apparatuur aan op het lichtnet alvorens u eerst de gemaakte verbindingen op juistheid heeft gecontroleerd.
Video kabels要去en een impedantie hebben van 75 ohm. De S/PDIF coaxiale digitale kabels要去en ook een impedantie hebben van 75 ohm. U kunt ze dus voor deze doeleinden door elkaar gebruiken. Toch adviseren wij om voor de digitale databroom speciale kabels voor digitaal gebruik aan te schaffen. In ieder geval nooit gewone audio kabels voor digitaal transport gebruiken!
Let er bij het makeen van verbindingen vooral op, dat u alle plugjes voor links op de linker entrees aansluit en de plugjes voor rechts op de rechtier entrees.
Linker audiokanaal: wit cinch
Rechter audiokanaal: rood cir
Composiet video: geel cinch
EXTRA INFORMATIE: ledere ingang moet correct geconfigureerd worden middels het INPUT SETUP menu van het ON SCREEN DISPLAY system. Wij raden u aan na het aansluiten van iedere ingang dit meteen te doen. Zie hiervoort het deeltje "Het configureren van de ingangen" van het hoofdstuk "HET OPZETTEN VAN UW INSTALLATIE".
De analoge audio in- enuitgangen
De hier volgend genoemde verbindingen zijn voor het aansluiten van de analoge audiosignalen van enaar de RSX-1067.Zie hiervoord het hoofdstuk "Het maken van de verbindingen",voorspecifieke informatie over het aansluiten van de verschillende apparaten.
EXTRA INFORMATIE: Normaal gesproken zet de RSX-1067 alle binnenkomende signalen om maar het digitale domein. Zodoende staandiverse digitale processen zoals: wooferinstellen, Kantelpuntfrequentie-instellen, luidsprekerniveau en -vertragingstijdsinstellen, alsmede verschillende surround opties, zelfs normale twekanalen stereo en Dolby Pro-Logic etc. tot uw beschikking. Voor de analoogfanaat hebben weECHTER een speciale analoge "bypass" aangebracht, die het analogesignal puur aan de volumeregelaar enervolgens aan de uitgangen aanbiedt zonder enige digitale interventie. Mooi van Rotel he?
De cd-speler ingangen 35
Sluit de (analoge) uitgangen van uw cd-speler aan op de cd-ingangen van de RSX-1067. Denk aan links en rechts.
De ingangen voor een opname/weergave apparaat "TAPE IN" 37
De bevide cinch aansluitingen waar bij staat "TAPE IN" zijn voor het verbinding maken, met de analoge uitgangen (OUT) van een opname/ weergave apparaat (cassettedeck, minidisc, cd-schrijver, tape-recorder etc.).
De uitgangen voor een opname/weergave apparaat "TAPE OUT" 37
De beide cinchaansluitingen waar bij staat "TAPE OUT" zijn voor het verbinding make, met de analoge ingangen (IN) van een opname/ weergave apparaat (cassettedeck, minidisc, cd-schrijver, tape-recorder etc.)
EXTRA INFORMATIE: Het is wel de bedoeling dat de in- en uitgangen van hetzelfde opname/ weergave apparaat gebruikt worden. Tussen haakjes let goed op links/wit (left) en rechts/ rood (right)!!
DeVIDEO 1-5 geluidsingangen 40
Op de vijfpeer cinch ingangen onder de nomn "AUDIO IN" (VIDEO IN 1-5) kut u het stereosignal van vijf (video)componenten aansluiten. Deze ingangen hebben vijf correspondende video-ingangen en kunn den dus gebruikt worden voor videorecorders, satelliettuners, dv-dpelers etc. Maar het mogen natuurlijk ook bronnen zich die geen beeld produceren. Uaat dan de video-ingangen voor wat ze zich.
DeVIDEO 1-3 geluidsuitgangen
Op de drie Maar cinch uitgangen onder de naam "AUDIO OUT" (VIDEO OUT 1-3) kutu het stereosignalaar drie (video)opname/ weergave-apparaten sturen.
Deze uitgangen haben drie correspondende video-uitgangen. Let u er wel op dat u consistent bent in het aansluten: Als u "Video-1 IN" voor uw videorecorder gezrukt要去 u ook "Video 1 OUT" voor diezelfde videorecorder gezruiken.
EXTRA INFORMATIE: Er was geen plek meer voor audio analoge uitgangen voor aansluitingen "VIDEO 4&5".Dus,heeft u meerde video opname/weergave apparaten,sluit u deze dan aan op de videoaansluitingen 1 t/m 3 en gebruik "VIDEO 4&5" voor pure weergaveapparaten.
De meerkanalige audio-ingangen "MULTI" 22
Een série van 8 cinch-ingangen vormt de surround combinatie bestemd voor 7.1 weergave vanDVD-audio en/of Super Audio CD. De ingangen zijn links en rechts voor, middenkanaal, subwoofer, links en rechts awhile en twee middenachter kanalen.
Wanneer.Deze ingangscombatie gebruikt wordt,wordt iedere vorm van digitale procesvoering uitgeschakeld en het signaal schoon aan de haak direct aan de volumeregelaar aangeboden om verwolgens meteen doorgestuurd te worden maar de analogeuitgangen.
De subwoofer kan op tweet manieren aangestuurd worden. Het .1 kanaal wordt direct doorgestuurd waar de subwooferuitgang, de standard situation, maar meestal hebbenDVD-audio en SACD opnames geen subwoofer (.1) signalaal. U kutn dan beter van de tweede optie gebruik maken. De lagetonen onder de 100Hz van alle kanalen worden dan uitgefelterd en gebundeld als monosignaal verstuurd waar de subwooferuitgang. Zo staat u optimaal gebruik van uw mogelijkheden en de hoofdluidsprekers worden ontlast van die veeleisende lagetonen door ze door te sturenaar en te laten weergeven door de actieve subwoofer, dieaar special voor ontworpen is.
De luidsprekeruitgangen 44
De RSX-1067 heeft zeven eindversterkers aan boord. Twee voor links en rechts,ën voor het middenkanaal,twee voor de achterkanalen en twee voor de middenachterkanalen.Op de achterkant vindt u de zevenaar aansluitingen, eenaar voor iedere luidspreker.U kunt de speakers met gestripte kabel, met banaanpluggen of met verbindingsvorkjes op de RSX-1067 aansluiten.
EXTRA INFORMATIE: Bij de RSX-1067 heeft u de mogelijkheid de versterker voor de twee hoofdkanalen of de versterker voor de middenachterkanalen te gebruiken voor het voeden van de luidspekers die in de tweede zone staan, wanner deze versterkers Niet nodig�in de hoofdluisterruimte. Deze doorschakeltruc staat uitgebrecht beschren in de rubriek "Default Setup Menu".
De voorversterker uitgangen aar de eindversterkers en subwooofers 24
Een groep van wel tienaaruitgangen stuart de lijniveauaudiosignalen van de RSX-1067\ aar de ingangen van de eventuelaangesloten\ eindversterkers en actieve subwoofoers. Deze signalen zijn variabel en worden geregeld door de volumeregelaar. De tien aansluitingen\ voorzien de twee voorkanalen, de twee\ middenkanalen, de twee surround(zij)kanalen,\ de twee middenachterkanalen en de (eventuel\ twee) subwoofer(s) van het correcte signaal.
EXTRA INFORMATIE: Naar gelang het type surroundinstallatie gebruikt u een of meerdere van deze uitgangen. Voorbeelden: heeft u slechts een middenkanaal dan gebruikt u dus de "CENTER 1" uitgang en heeft u slechts een middenkanaal aan de achterkant, dan gebruikt u dus alleen uitgang "CB 1".
Zone 2 geluidsuitgangen 26
Eenaarcinchaansluitingengenaamd"AUDIO OUT/ZONE2"zorgt voor een signalnarr aan een externeversterkerin een eventuelfandere ruimte.Dit signalkan zowel vast als variabel zich en is in te stellen in het menu "ZONE 2 SETUP".
EXTRA INFORMATIE: Slechts signalen van analoge bronnen zijn in de tweede zone beschikbaar. Bronnen die dus alleen maar digitaal op de RSX-1067 zijn aangesloten kurz u dus nicht in de tweede zone beluisteren.
Om de Tweede ruimte te kuren configureren sluit u middels gewone maar wel goede audiokabels de Zone 2 uitgangen van de RSX-1067 aan op de ingangen van de versterker voor Zone 2 (denk om links en rechts).
Video In- en Uitgangen
Deze aansluitingen zijn voor de videoverbindingen van enaar de RSX-1067. Zie hiervoort het hoofdstuk "Het makes van de aansluitingen" voor specifieke instructies voor ieder type component.
De RSX-1067 voorziet zowel in Compositiet, S-Video als Component Video aansluitingen. De Compositiet verbindingen zijn het meest eenvoudig, wenst u erchter een hogere kwaliteit, dan is S-Video de betere keuze. Voor HDTV of "Progressive Scan"DVD-weergave heeft u erchter
de supérieure Component Video verbindingen nodig. Wees darüber bewust van de gevolgen, die een bepaalde keuze uit deze drie mogelijkheden voor de totaalinstallatie heeft.
Voor de beeldschermweergave: De beeldschermweergave (OSD) is ten alle tianden op uw tv of monitor beschikbaar ongeacht de soort verbinding die u:tussen de RSX-1067 en uw tv heeft gemaakt.
EXTRA INFORMATIE: Wanner u darüber een "Progressive Scan" of "1080 geinterlinieerd" videosignaal van de Component Video ingang gebruikt, kan de tv het actuele beeld en de OSDmenu's Niet tegelijktijd latent zien. De instelling "PROGRESSIVE: YES", dus deJa instelling, van het "DISPLAY OPTIONS" menu, maar het bekijken van de instellingsmenu's op uw monitor of tv (OSD) möglichk, zichs bij weergave van progressivescan en HDTV signalen. Wanner deze instellingsmenu's worden geactiveerd, wordt de progressivescan-ingang onderbroken en weeer geactiveerd zodra de infoschemmenu's worden opgeheven. Kortstondige informatatie (zoals de volume-instelling enz.) worden nicht getoond.
Signaalomzetting: T.b.v. een optimale beeldkwaliteit op uw PAL of NTSC monitor zet de RSX-1067 composiet en S-Video signalen om in component-video signalen. De Beste wijze van aansluten van uw tv of monitor is dus de component-video verbinding in ieder geval te gebruiken. Van S-Video signalen kan de RSX-1067 geen composietsignalen make en vice-versa.
EXTRA INFORMATIE: Wanneer in het menu een video-ingang of ingangen worden ingesteld voor progressieve bemontering, is de omzetting van composiet video of S-Videoaar Component Video voor deze ingangen Niet mogelijk. Deze omzetting is alleen voor andere ingangen beschikkaar.
De meeste tv's en monitors bepalen hun instellenen maar aanleiding van de wijze waarop ze aangesloten zijn. Uit dien hoofde lijkt het ons handig om meertere verbindingen te maken:tussen de RSX-1067 en uw tv.
"Video 1-5" Composiet Video ingangen 33
Er zijn vrij ingangen op de achterkant geschikt voor video composietsgnaal,welke met een 75 ohm cinchkabel要去en worden aangesloten.
"Video 1-3" Composiet Video uitgangen 34
Deze drie aansluitingen genaamd "COMPOSIETVIDEO OUT 1-3", zich bestemd voor het versturen van een composiet videosignaal maar een videorecorder of andersoorrig beeldopnameapparaat.
Deze drie aansluitingen corresponderen met de "COMPOSIETVIDEO IN 1-3" aansluitingen. Zorg ervoor dat u bezelfde apparaten op deze ingangen aansluit als op de "COMPOSIETVIDEO OUT 1-3". Dus bezelfde videorecorder die u aingesloten heeft op VIDEO 1 IN ook aansluiten opVIDEO 1 OUT.
EXTRA INFORMATIE: De RSX-1067 kan geen S-Video of Component Video signal omzettenaar Compositiet Video. Daarom+zijn op dezeuitgangen slechts composiet-video signalen aanwezig die oorspronkelijk ook als zodanigwerden aangeboden.
"Video 1-5" S-Video ingangen
Er zijn vrij ingangen genaamd "S-VIDEO IN 1-5" geschikt voor S-Video signaalbronnen.
"Video 1-3" S-Video uitgangen 41
Deze drie aansluitingen genaamd "S-VIDEO OUT 1-3", zich bestem voor het versturen van een S-Video signaal maar een videorecorder of andersoorig beeldopnameapparaat.
Deze drie aansluitingen corresponderen met de "S-VIDEO IN 1-3" aansluitingen. Zorg ervoor dat udezelfde apparaten op deze ingangen aansluit als op de "S-VIDEO OUT 1-3".Dusdezelfde videorecorder die u aingesloten haeft op S-VIDEO 1 IN ook aansluiten op S-VIDEO 1 OUT.
EXTRA INFORMATIE: De RSX-1067 kan geen Compositiet of Component Video signal omzettenaar S-Video.Daarom+zijn op dezeuitgangen slechts S-Video signalen aanwezig dieoorspronkelijk ook als zodanig werdenaangeboden.
"Video 1-3" Component Video ingangen
Voor het verkrijgen van een referentie kwaliteit's beeldplaatje, worden bij Component Video het videosignaal in drieën gesplitst: een Lichtintensiteit'signaal (Y) en twee kleursignalen (CB en CR). Voor progressief aftastende dv-dsplersen HDTV digitale tv-ontvangers, moet van deze wijze van beeldoverdracht gebruik gemaakt worden. Elk van de drie signalen worden geschienen verstuurd middels een 75 ohm kabel met cinch connectoren.
Er zijn drie stel ingangen genaam "COMPONENTVIDEO IN 1-3" en zijn bedoeld om aangesloten te worden op Component Video brunnen.
EXTRA INFORMATIE: Wanner u darüber een "Progressive Scan" of "1080 geinterlinieerd" videosignaal van de Component Video ingang gebruikt, kan de tv Niet het actuele beeld en de OSD-menu's tegelijkkertijd latent zien. De instelling "PROGRESSIVE: YES", dus deJa instelling, van het "DISPLAY OPTIONS" menu, maakt het bekijken van de instellingsmenu's op uw beeldbuis of monitor (OSD) möglichk, zichs bij weergave van progressive scan en HDTV signalen. Wanner.Deze instellingsmenu's worden geactiveerd, wordt de progressivescan-ingang onderbroken en wee geactiveerd zodra de_infoschemmenu's worden opgeheven. Kortstondige informatatie (zoals de volume-instelling enz.) worden nicht getoond.
De Uitgang voor de TV of Monitor 32 38 43
De video-uitgang van de RSX-1067 stuart het videosignaal aan uw tv of monitor. Er is voorzien in drie types videosignaal: composiet video, S-Video en Component Video.
Aan de composiet video uitgang worden alleen signaled aangeboden van composiet video aangesloten bronnen. Aan de S-Video uitgang wordt alleen signaled aangeboden van S-Video aangesloten bronnen. Aan de Component Video uitgang staat het al dan Niet omgezette signal van alle videobronnen. Heeft u al uw videobronnen opdezelfde wijze aangesloten dan hoeft u maar een (soort) verbinding:tussen de RSX-1067 en uw tv of monitor te make. Wenst u uw tv Component Video aan te sluiten dan hoeft u ook maar een verbinding te make, waar de RSX-1067 toch alle andersoorlige videosignalen waar Component Video omzet.
EXTRA INFORMATIE: Wonneer in het OSD-menu een video-ingang of ingangen worden ingesteld voor progressieve bemonstering, is de omzetting van composiet video of S-Video waar Component Video voor deze ingangen Niet mogelijk. Deze omzetting is dan alleen voor andere ingangen beschikkaar.
De Zone 2 Video Uitgangen 36
Met de Zone 2 video-uitgangen van de RSX-1067\ kunt u een composiet videosignal sturen maar\ een tv in een andere ruimte.
EXTRA INFORMATIE: Aan de Zone 2 video-uitgang wordt alleen composietsignal aangeboden.
De digitale audio in- en uitgangen
De RSX-1067 is voorzien van digitale aansluitingen welke i.p.v. of naast de analoge verbindingen gezrukt hunnen worden. Deze digitale aansluitingen bevatten vijf ingangen en twee uitgangen voor opname.
De digitale aansluitingen können worden gebrukt voorijdere digitale bron zoals eenDVD-, of cd-speler maar ook een satelliettuner.
EXTRA INFORMATIE: Een digitale verbinding betekent dus, dat de D/A omzegers in de RSX-1067 gezrukt worden om de digitale signalen maar analoog om te zieten en dus nicht de omzegers van b.v. de cd-speler ofDVD-speler zich. Normaal gesproken zult u de digitale uitgangen van uwDVD-speler gebruiken om het Dolby Digital of DTS signaal door de RSX-1067 om te latent zieten. Bezit u darüber een super topklasse cd-speler dan+kunnen we ons voorstellen dat u de analoge uitgangen van deze speler preferiert.
De digitale ingangen 18
De RSX-1067 kan gevoed worden met digitale signalen van cd-spelers, satelliet ontvangers tuners enDVD-spelers. De RSX-1067 herkent het soort digitaal signaal en vertaalt dien overeenkomstig.
Er bevinden zich vrij digitale ingangen op de achterkant: drie coaxiale en twee optische. Al deze entrees können toegewezen worden aan alle ingangen middels het "INPUT SETUP" menu. U kunt b.v. "COAXIAL 1" toewijzen aan de bron aangesloten op "VIDEO 1" en "OPTICAL 2" aan de bron aangesloten op "VIDEO 3".
EXTRA INFORMATIE: Als u een digitale verbinding maakt, moet u, om reeds genoemde reden, ook de analoge verbindingen make. De analoge verbindingen zijn nodig om een opname te konnen make np een een of andere recorder en voor weergave in ZONE 2.
De digitale uitgangen 19
De RSX-1067 heeft twee digitale uitgangen (een coaxiale en een optische) om het digitale signal van eén van de digitale ingangen te sturen maar een digitaal opnamemedium of een externe processor. Wanner een bepaalde digitale ingang voor weergave worden gekozen, worden dit signal automatisch waar de digitale uitgangen gestuurd om te konnen worden opgenomen.
EXTRA INFORMATIE: Slechts digitale signalen van een van de digitale bronnen staat op deze uitgangen ter beschikking. Analoge signalen können nichtaar digitaal omgezet worden en staan dus ook Niet op de digitale uitgangen.
Andere Aansluitingen
De lichtnetaansluiting 27
De RSX-1067 is ingesteld op het voltage en freqentie van het land waar u hem gekocht heeft. In Nederland of Belgje 230V/50Hz. dus. Het staat ook acheer op het apparaat.
Doe de eurosteker van het meegeleverde netsnoer in de betreffende aansluiting (38) awhile op het apparaat.
EXTRA INFORMATIE: Als u de RSX-1067 uit hetlichtnet haalt blijf het door u ingestelde geheugen zich gehele leven in tact.
De Hoofdschakelaar 28
De große tuimelschakelaar op de achterkant is de hoofdschakelaar. Staat deze op "OFF" (uit) dan is het gehele apparaat ook=echt uit. Zet u deze schakelaar op "ON" dan komt de RSX-1067 in "STANDBY" en u kunt dan het apparaat aan/uit zetten middels de ON/OFF schakelaars op de afstandsbediening.
EXTRA INFORMATIE: Eerst als u alle verbindingen heeft gemaakt zet u deze hoofdschakelaar in de "ON" positie, om hem cervolgens normal gesproken in deze standby-stand te latent staan.
De 12V. Inschakelaansluitingen 23
Veel (Rotel) eindversterkers—hebben de mogelijkheid om middelseen 12 volt signal aan/uit geschakeld te konnen worden. Op deze drie aansluitingen staat een dergelijk signal. Wanner de RSX-1067 worden aangezetkom er een 12 volt signal op deze uitgangen te staan die zorgt (mits aangesloten naturuurlijk) voor het activeren van de aangesloten versterker(s). Wanner de RSX-1067 in STANDBY worden de aangesloten apparaten weeer uitgeschakeld.
Om deze afstandsbedieningsfunctie te konnen gebruiken, verbind u de "12V TRIG OUT" aansluitingen van de RSX-1067 met de "12V TRIG IN" aansluitingen van de betreffende (Rotel) versterker, middels een kabel uitgerust met 3.5mm. mono minipluggen aan beiden zichden. Het +12 voltssignal staat op het "puntje" van de plug.
EXTRA INFORMATIE: Deze triggerfunctie kan zo geconfigureerd worden dat het 12 voltssignal alleen maar onder bepaalde omstandigheden aan deze uitgang staat. Zie hiervoor ook de hoofdstubken "Het configureren van de ingangen" en het menu "Zone 2 Setup".
De aansluitingen voor een extern afstandsbedieningsoog "REM IN" 20
Twee 3.5mm. miniplugaansluitingen genaamd "ZONE" en "EXT" kuren de omgezette infraroodsignalen ontvangen van een extern aangebracht infraroodoog (b.v. van Xantech). Dat is handig wonneer b.v. door omstandigheden het oog van de RSX-1067 voor de afstandsbediening Niet bereikbaar is.
EXT: De aansluiting "EXT" wordt gebruikt met een buiteenboard infraroodontvanger wanner b.v. de RSX-1067 is ingebouwd in een meubel en dus voor de afstandsbediening onbereikbaar is of wanner infraroodsignalen van andere componenten doorgestuurd要去en worden.
ZONE: De ZONE ingang worden gebruikt voor een infraroodontvanger die opgesteld staat in een andere ruimte. Voorbeeld: signalen ontvangen door ZONE REM-IN bedieren de mogelijkheden van de RSX-1067 voor Zone 2 en+kunnen ook maar andere componenten doorgestuurd worden.
Ga bij uw vertrouwde Rotel-leverancier te rade voor informatie over externe infraroodontvangers en de juiste bedrading voor dergelijkke accessoires.
EXTRA INFORMATIE: Het infraroodsignal van deze ingangen kan doorgestuurd worden maar broncomponenten, die zowel met als+zonder draad op afstand bediend worden. Zie hiervoor het volgende hoofdstuk.
De infraroodsignaaluitgangen "IR OUT" 21
De aansluitingen "IR OUT" 1 en 2 sturen de infraroodsignalen ontvangen door de ingangen "ZONE REM IN" en "EXT REM IN" maar een infraroodzender, die geplaatst要去 worden voor een broncomponent of regelrecht maar Rotel apparatuur die uitgerust is met een afstandsbedieningsingang.
Deze uitgangen worden gebruikt om de afstandsbedieningscommando's gegeven in Zone 2 door te geeven aan een broncomponent of om componenten toch van een infraroodsignaal te voorzien ondanks een blokkade doordat ze b.v. in een meubel zich ingebouwd. Uw Roteldealer weet hier alles van.
Aansluiting voor een PC "COMPUTER I/O" 25
Bent u in het gelukkige bezit van speciale (van elders komende) bedieningssoftware, dan bent u in staat middels uw PC de RSX-1067 te bedieren. De codes die waarvoort gebruikt worden, komen van uw PC die aangesloten worden op de RS-232 sérieèle aansluiting. Ook kan via uw PC de RSX-1067 middels speciale Rotel software in de loop der tijd opgewaardeerd worden.
Het aansluitpunt "COMPUTER I/O" op de achterkant zorgt voor de nodige netwerkverbinding. Het is de bekende RJ-45 modulaire aansluiting, waarvan de plug gewoonlijk gezruikt worden de 10-BaseT UTP Ethernetkabels.
Voor aanvullende informatie over te gebruiken kabels, software en instructiecodes voor computergebruik, kut u uiteraardterecht bij uw Rotel leverancier.
Het makes van de Aansluitingen
De cd-speler 18 35
Zie figuur 7
Sluit de (analoge) uitgangen van uw cd-speler aan op de cd-ingangen van de RSX-1067. Denk aan links en rechts.
Optioneel: U kunt ook de digitale uitgang van uw cd-speler aansluten op de optische of coaxiale digitale ingangen van de RSX-1067. Lees hierover het hoofdstuk "Het configureren van de ingangen" over het toewijzen van een digitale ingang aan een cd-speler.
Er zijn uiteraard geen video-aansluitingen voor een cd-speler.
DeDVD-speler 18 31 33 39 40
Zie figuur 9
U kunt uwDVD-speler aansluten op de Video 1 t/m 5 ingangen, maar wilt u het=echt nauwgezet doen dan za u uwDVD-speler aansluten op Video ingang 4 of 5,omentum bij deze geen correspondende uitgang tegenover staat. Als u kiest voor "VIDEO 1" let er dan goed op dat u alleen de in- en uitgangen van "VIDEO 1" gelebruikt voor al uw (analoge) audio en video verbindingen.
Maak een videoverbinding (compositiet, S-Video en/of Component Video) van uwDVD-speler waar één van de "VIDEO IN 1.5" ingangen. Gaat u de progressive scan möglichkheid gebruiken met een HDTV monitor, dan MOET u de Component Video optie gebruiken.
Verbind de digitale uitgang van uwDVD-speler (optisch of coaxial) met een digitale ingang van de RSX-1067. Wijs in het "INPUT SETUP" menu deze ingang toe aan de correspondende video-ingang. Voorbeeld: Als u in de vorige alinea de video-uitgang van uwDVD-speler verbonden heeft met video-ingang 4, wijs dan ook de digitale ingang toe aan video-ingang 4.
Als u het audiosignal van uwDVD-speler wilt opnemen,verbind dan de analogeuitgangen (denk om links en rechts) van de spelmer met de analoge ingangen van de betreffende videoingang.
De kabel-, satelliet- of HDTV-tuner 18 31 33 39 40
Zie figuur 5
U kunt de tv-tuner aansluiten op de Video 1 t/ m 5 ingangen, maar wilt u het=echt nauwgezet doen dan za u de tv-tuner aansluiten op Video ingang 4 of 5, odomat bij deze geen correspondendeuitgang gegenover staat.
Als u kiest voor "VIDEO 1" let er dan goed op dat u alleen de in- en uitgangen van "VIDEO 1" gebruikt voor alle audio- en videoverbindungen.
Maak een videoverbinding (composit, S-Video en/of Component Video) van uwDVD-speler maar één van de "VIDEO IN 1-5" ingangen. Voor HDTV signalen MOET u de Component Video optie gebruiken.
Verbind de analoge audio-uitgangen links (left) en rechts (right) van de tv-tuner met de "AUDIOIN" aansluitingen van de gekozen video-ingang.
DIT KAN OOK: Verbind de digitale uitgang van uw tv-tuner (optisch of coaxial) met een digitale ingang van de RSX-1067. Wijs in het "INPUT SETUP" menu deze ingang toe aan de correspondende video-ingang. Voorbeeld: Als u in de vorige alinea de video-uitgang van uwDVD-speler verbonden heeft met video-ingang 5, wijs dan ook de digitale ingang toe aan video-ingang 5.
Het opname/weergave apparaat 18 19 37
Zie figuur 8
Verbind de linker en rechtter analoge uitgangen (OUT) van uw opname/weergave apparaat met de audioingangen genaamd "TAPE IN" (left en right).
Verbind de linker en rechter analoge ingangen (IN) van uw opname/weergave apparaat met de audiouitgangen genaamd "TAPE OUT" (left en right).
DIT KAN (EVENTUEEL) OOK: Bent u in het bezit van een opname/weergave apparaat met digitale in-en uitgangen (optisch of coaxial), verbind dan de digitale uitgang van dat apparaat met een digitale ingang van de RSX-1067 en wijs in het "INPUT SETUP" menu.Deze ingang toe aan de "TAPE" ingang. Heeft het betreffende apparaat ook nog een digitale ingang,verbind dan een van de digitale uitgangen van de RSX-1067 met die digitale ingang.
Er zijn uiteraard geen video-aansluitingen nodig voor audio-apparaten.
De Analoge of Digitale Videorecorder
18 19 31 33 34 39 40 41 42
Zie figuur 6
De aansluitingen voor een videorecorder zijn "VIDEO 1", "VIDEO 2" en/of "VIDEO 3". Kiest u voor "VIDEO 1" let u er dan wel op dat u voor alle ingangen en uitgangen de aansluitingen van "VIDEO 1" gezruikt.
Maak een beeldverbinding zusammen de "VIDEO OUT" aansluitingen van de RSX-1067 en de videorecorder's video-ingangen (composiet en/of Component Video).
Verbind de analoge audio-uitgangen (left en right) van de videorecorder, met de correspondende audio-ingangen van "VIDEO 1, 2 of 3".
Verbind de analoge audio-ingangen (left en right) van de videorecorder, met de correspondende audio-uitgangen van "VIDEO 1, 2 of 3".
DIT KAN (EVENTUEEL) OOK: Bent u in het bezit van een videorecorder met digitale in- en uitgangen (optisch of coaxial), verbind dan de digitale uitgang van dat apparaat met een digitale ingang van de RSX-1067 en wijs in het "INPUT SETUP" menu deze ingang toe aan de "VIDEO" ingang (VIDEO 1, 2 of 3 alaar gelang). Heeft het betreffende apparaat ook nog een digitale ingang, verbind dan een van de digitale uitgangen van de RSX-1067 met die digitale ingang (haar wens: optisch of coaxial).
De DVD-Audio- of SACD-speler 22
Zie figur 10
EenDVD-audio of sacd-speler (maar ook iedere meerkanalenprocessor) sluit u aan met gewone cinchkabels op de ingang "MULTI INPUT". Let wel dat u de verbindingen consistent maar: linksvoor aan linksvoor, rechtschafter aan rechtsachter enz. Afhankelijk van uw systemeconfiguratie maar u de zes (links en rechts voor, middenkanaal, links en rechts,achter en subwoofer),zeven (aarbij gevoegd een middenkanaal aan de achterkant) of maar (aarbij nog een middenachterkanaal) verbindingen.
De signalen van de meerkanaalsingang worden zonder enige tussenkomst van wat dan ook direct aangeboden aan de volumeregelaar om verwolgens meteen doorgestuurd te worden maar de ingangen van de eindversterkers. Wel kent de RSX-1067 een functie waar bij de lagetonen (beneden de 100Hz .) van alle kanalen worden
samengevoegd tot een monosignaal waarmee de subwoofer gevoed wordt. Hoe u dat doen moet staat in het hoofdstuk "Het configureren van de ingangen".
Verbind de "TV MONITOR" uitgang met de correspondende ingang van uw tv (monitor). U kunt waar zowel de composiet, de S-Video als de Component Video verbinding voor gebruiken.
EXTRA INFORMATIE: De composiet verbinding LAST alleen composiet aingesloten bronnen zien, voor de S-Video verbinding geldt hetzelfde. Daar de RSX-1067 alle inkomende videosignalen omzet aan Component Video signaal, lijkt het ons het meest handig om uw tv als het even kan van alles verbinding te voorzien.
Bij het configureren van de RSX-1067要去 in het menu "Other Options" van het hoofdstuk "Algemene Instellingen" het apparaat lately weten of u een "NTSC" of een "PAL" tv hebft.
De luidsprekeruitgangen 44
Zie figuur 3
De RSX-1067 heeft zeven eindversterkers aan boord. Twee voor links en rechts, een voor het middenkanaal, twee voor de achterkanalen en voor 6.1 of 7.1 surroundweergave nog twee versterkers voor een of twee middenachterluidsprekers. Op de achterkant vindt u de zeven paar aansluitingen, eenaar voor iedere luidspreker. U kunt de speakers met gestripte babel, met banaanpluggen of met verbinderingsvorkjes op de RSX-1067 aansluiten.
EXTRA INFORMATIE: De verbessard van iedere luidspreker要去harmeerijn.
Alle aansluitingen zijn om het correct verbinden te vereenvoudigen kleurgecodeerd. Rood is plus en zwart is min. Alle luidsprekers en luidsprekerkabels zijn vanwege de juiste polariteit ook op de een of andere wijze gecodeerd. Voor een goed geluidsbeeld is het van het uiterste belang dat u alle luidsprekers correct d.w.z. "in fase" aansluit: rood (+) op rood en zwart (-) op zwart (van de luidspreker).
Elk stel luidsprekeraansluitingen heeft een naam "LEFT FRONT" (links voor), "LEFT SURROUND" (links anschter) "RIGHT FRONT" (rechts voor), "RIGHT SURROUND" (rechts anschter), "CENTER"
(midden), "CENTER BACK 1/LEFT" (links middenachter) en "CENTER BACK 2/RIGHT" (rechts middenachter). Uiteraard is het van belang dat de juiste luidspreker aan de juiste uitgang is aangesloten.
Gebruik ruim luidsprekkerkabel om later bij eventuele probleempjes makkelijk bij de aansluitingen te konnen komen. Gebruikt u banaanstekers dan moet u de aansluitingen eerst—helemaal aandraaien. Gebruikt u aansluitvorkjes monteer ze dan eerst aan de kabels. Als u de kale kabel wilt monteren moet u eerst een stuk isolatie verwijderen (let op dat u Niet in de draad zich snijdt). Draai de aansluitingen los, draai de draad om de as en draai de aansluitingen weer goed aan.
- Verbind de rechter voorluidspreker met de aansluiting "RIGHT FRONT"
- Verbind de linker voorluidspreker met de aansluiting "LEFT FRONT"
- Verbind de midden voorluidspeker met de aansluiting "CENTER"
- Verbind de rechterchyterluidspeker met de aansluiting "RIGHT SURROUND"
- Verbind de linker hinterluidspreker met de aansluiting "LEFT SURROUND"
- Verbind de linker middenachterluidspreker met de aansluting "CENTER BACK 1/LEFT"
- Verbind de rechter middenachterluidspreker met de aansluiting "CENTER BACK 2/RIGHT"
EXTRA INFORMATIE: Let er goed op dat er geen dunne draadjes naast komen zodate een van de andere aansluitingen konnen raken. Een versterker kan waar namelijk heel slecht gegen.
Nadat u alle luidsprekers haeft aingesloten moet u de RSX-1067 configureren op grootte en kwaliteit van luidsprekers en de relatieve geluidniveauaus instellen met gebruikmaking van de ingebouwde toongenerator. Zie hiervoor het hoofdstuk "Het opzetten van uw installmente".
De "redirect" functie
Met deze functie kurz u de versterker voor de voorkanalen lately werken voor de luidsprekers in de Tweede zone. Voorbeeld: u wenst,uit kwalitatieve overwegingen voor de twee voorluidsprekers een speciale eindversterker te gebruiken, u houdt dan dus in principe een stereo eindversterker over. Middels de "redirect" functie kurz u deze versterker dan voor de luidsprekers in de Tweede ruimte gebruiken.
Heeft u geen middenachterluidsprekers in uw system, dan=kunt u ook de versterkers voor deze kanalen gebruiken voor de tweede ruimte.
Wat te doeen voor每次都 functie? Sluit de luidsprekers die u gaat gebruiken in de tweede ruimte aan op de luidsprekeruitgangen voor de twee voorluidsprekers ("RIGHT FRONT" en "LEFT FRONT") of op de aansluitingen voor de twee middenachterluidsprekers (aar gelang de situatie). Haal het luidsprekerinstellingsmenu "SPEAKER SETUP" op uw beeldscherm en verander de lijn "REDIRECT" in "ZONE SP" voor of de voorluidsprekers of de middenachterluidsprekers.
Het aansluiten van de subwoofer(s) 24
Zie figuur 3
Voor het aansluiten van een subwoofer verbind u een van de voorversterkeruitgangen genaamd "SUB" met de ingang van de subwoofer. Heeft u twee subwoofers gebruik dan beidenuitgangen. Op beiden "SUB"uitgangen staat hetzelfde (mono) signal.
Nadat u de aansluiting(en) heeft gemaakt要去 ook voor de subwoofer de RSX-1067 configureren voor relatieve geluidssterkte middels de ingebouwde testtoongenerator. Zie hiervoor het configuratiehoofdstuk.
Het aansluiten van eindversterkers 24
Voor het aansluiten van eindversterkers maakt u een verbinding tussenijdere uitgang (PREOUT) maar de eindversterker van het correspondende kanaal. In een volledig surroundssystem kan dat dus, buiten de subwoofer, oplopen tot zeven verbindingen. Deze verbindingen zijn: "FRONT L&R" (links en rechts voor), "CENTER" (middenkanaal), "REAR L&R" (links en rechts achechter). Er is een möglichkeid om twee middenkanaalluidsprekers aan te sluiten. In een 6.1 of 7.1 systeme komer er nog een of twee verbindingen bij voor "CB 1" en "CB 2" (middenachterkanalen).
Zorg ervoor dat alle versterkers verbonden worden met de correcte uitgang.
De AM "loop"antenne 29
Zie figuur 11
Bij de RSX-1067 hebben we een z.g. loopantenne verpakt voor de ontvangst van de lokale middengolfstations. Haal de antennne uit de doos en leg hem in de buurt van de RSX-1067. U kunt 'm ook aan een muur hangen door gebruik te make n van het meegeleverde bevestigingsmaterial of het middendeel zo te youwen dat u hem op de tafel kan zetten.
Verbind de dubbele draad van de antennene met de drukverbindingen van de "AM LOOP" aansluiting. In ieder.gaatje past een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.
Door het verdraaien van de antennie kunt u de ontvangst beinvloeden. Experimenteer maar hartelust!
EXTRA INFORMATIE: Als u een buitenantenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aandezelfde antennen ingangen als de loopantenne.
De FM draadantenne 30
Zie figuur 11
De bijgeleverde draadantenne kan alleen gebruikt worden wonneer u op steenworp afstand woont van alle zenders die u wenst te ontvangen. Wij adviseren u dan ook deze ANTenne in Nederland nicht te gebruiken.
Wilt u het toch proberen: rol de antennuuit monteer de beide draden aan de meegeleverde 75 ohm adapter en stek dele in de antennne ingang "FM 75 ohm". Wanner u de beste richting heeft gezonden kunt u hem met eenaar punaises op een muur o.i.d. vastzetten.
EXTRA INFORMATIE: - De buitenantenne en de kabel - Wanneer u zich nicht in de bevoorrechte positie bevindt dat u aan de bovenstaandeoodantenne genoeg heeft, dan moet u een母公司 antenne op het dak (laten)plaatsen. Ook om deze anteenne aan te sluiten steekt u de 75 ohm plug in de antennine ingang achterop de RSX-1067. Wilt uECHTER een maximum aan stations dan staat de meeste van u signaal ut de muur ter beschikking: de kabel. Ook.Deze sluit u opdezelfde wijze aan.
Wij vinden dat ondanks de vele mogelijkheden die de RSX-1067 biedt, de bediening toch vrij eenvoudig is. De sleutel tot deze eenvoudige bediening is de wijze waarop u middels de beeldscherminformatie door de diverse mogelijkheden worden geloodst.
De RSX-1067 kan zowel middels de toetsen en knoppen op de voorkant van het apparaat als middels de bijgeleverde afstandsbediening bediend worden. Door een minimaal aantal knoppen en toetsen op het frontpaneel en m.b.v. het beeldscherm worden u op simpele wijze door de diverse menu's heengeleid. Met de afstandsbediening kut uECHTER wel meer met de RSX-1067 utrichten.
Om u snel wegwijs te kunnen make in de bediening van de RSX-1067, beginnen we met de omschrijving van de bedieningsorganen zoals die op deplaatjes zijn aangegeven. Daarna leest u over de basisbediening, zoals het aan/uitzetten, het kiezen van een bron, het instellen van het volume enz. Vervolgens een uitvoerige uitleg over de diverse surround weergavemogelijkheid en hoe de RSX-1067 te configureren voor die verschillende typen opnames. Tenslotte nog wat instructies over de extra "features" zoals weergave in een andere ruimte (Zone 2). Aldezemogelijkheden kannen voorkomen bij de dagelijkse bediening. Het LASTe hoofdstuk echter handelt over instellenen die belangrijk�ijn bij het opzetten van uw surroundsystemen en waarvan vele slechts eenmaal gemaatk worden.
In de gehele gebruiksaanwijzing vindt u cijfertjes of lettertjes awhile der bedieningsorganen: in vierkantjes geplaatste cijfers hebben betrekking op de figuren behorende bij de receiver en in vierkantjes geplaatste letters hebben betrekking op de figuren behorende bij de afstandsbediening.
Het Overzicht van de Voorkant
Hieronder volgt een kort overzicht van de onderdelen op de Voorkant van de RSX-1067. Wat u ermee=kunt doeon worden weein een specifiek hoofdstukuit de doeken gedaan.
Hetinfoschem 3
Ditinfoschem voorziet u van bruikbare informatie betreffende de bediening van de RSX-1067. Het grootste deel van het scherm worden ingenomen door twee rijen voor alfa-numerieke tekst. De bovenste regel maar links de functionerende bron zien (of de frequentie waarop de radio is afgestemd) en aan de rechtter kant de stand van de volumeregelaar. Wanner op een voorkeuzestation is afgestemd, verschijnt het nummer van dat station midden op de bovenlijn.
De andere regel LAST de huidige surroundmodus zien of andere instellingen wonneer deze veranderd worden (opnamebronkeuze, het al dan Niet activeren van de tweede zone, het veranderen van de dynamieksinstelleningen, RDS informatatie enz).
De aanduidingen aan de linker zijde tonen de huidige surroundmodus, die linksonder de gebruikte digitale ingang. De aanduidingen onder in het scherm rechts lately de individuele kanalen zich wanner deze geconfigureerd worden.
Indien gewenst Aunt u hetinfoschem uitzetten.
Zie hiervoort het stukje over de toets "MENU".
Het infraroodoogv
Dit is het oog van de afstandsbediening. Zorg dat dit oog de afstandsbediening altijd kan "zien".
EXTRA INFORMATIE: Alle andere toetsen en knappen van de voorkant worden behandeld in het hoofdstuk "Het overzicht van de toetsen en knappen" op deze pagina.
Het overzicht van de afstandsbediening
Bij de RSX-1067 hebben we een hele handige afstandsbediening gedaan. Naast de processor kan hij nog negen andere apparaten bedieren.
Een aparte gebruiksaanwijzing bij de afstandsbediening geeft gedetailleerde informatie over hoe u hem moet programmeren en gebruiken om die andere negen afstandsbedieningen te kuren verrangen. Om al die leuke dingen die de RR-1050 kan, te kuren doen, (zoals b.v. het labelen van bepaalde functies, die dan in zich eigens相关信息chem verschijnen)要去 die gebruiksaanwijzing wel even bestuderen. Om Niet in herhaling te verrallen geben we in deze gebruiksaanwijzing alleen basisinformatie over de RR-1050 in gebruik samen met de RSX-1067.
EXTRA INFORMATIE: Veel functies op de RR-1050 vindt u ook op de voorkant van de RSX-1067. Daarom bespreken we de bedieningsorganen op de afstandsbediening in het betreffende hoofdstuk over dat onderwerp. De letters in grije vakjes betreffen de aanduidingen van de bedieningsorganen zoals ze op de tekeningen voorin in deze gebruiksaanwijzing voorkomen.
Het gebruik van de RR-1050, de toets "AUD" A
Om de RSX-1067 te konnen bedieren met de RR-1050要去 u ervoor zorgen dat de AUDIO functie aan het werk is. U doet dat door eerst op de toets "AUD" (A) te drukken. Indien u een andere toets hebft ingedrukt (b.v. CD of Tape) dan za de RR-1050 deleze componenten bedieren. De AUDIO functie blijft actief tot u een andere apparaattoets hebft ingedrukt.
Het programmeren van de RR-1050, de toets "PRELOAD"
Als het goed is, is de RR-1050 al geprogrammeerd om de RSX-1067 direct te konnen bedieren. Mocht de bovengenoemde AUDIO functie echter Niet werkken, dan is er iota's met de Voorprogrammering gebeurd. Om de RR-1050 weeer met de RSX-1067 in de pas te lately lopen, moet u het min ofeer verscholen toetsje "PRELOAD" met de tip van een balpen o.i.d. indrukken.
EXTRA INFORMATIE: Het indrukken van het toetsje brengt de afstandsbediening wee in de fabriekstoestand d.w.z. alles wat u al geprogrammeerd had is dan verdwenen!!
Het overzicht van de toeisen en knappen
Dit hoofdstuk geeft een basis overzicht van de toetsen en knappen van zowel de RSX-1067 als de afstandsbediening. Gedetealerde informatatie over het gebruik van deze bedieningsorganen vindt u elders in de specifieke rubrieken. In vierkantjes geplaatste cijfers hebben betrekking op de bedieningsorganen van de receiver en in vierkantjes geplaatste letters hebben betrekking op de toetsen van de afstandsbediening.
De toets "STANDBY" 17 De toets "POWER" M
Met de "STANDBY" toets op de Voorkant en de toets "POWER" op de afstandsbediening zet u in feite de RSX-1067 aan enuit. De hoofdschakelaar op de achterkant要去 wel in de "ON" positie staan.
De aan/uittoetsen "ON/OFF"
Met deze toetsen kutu de RSX-1067 aan/ uitzetten. In feite is uitzetten hier standby zetten. Deze handelingen kutu alleen maar doen wanner de hoofdschakelaar op de achterkant van de RSX-1067 in de stand "ON" staat.
De knop "VOLUME" 4 De wiptoets "VOLUME" 4
DeGreatopohetmiddenendweiptoets (I) op de afstandsbedieningzijndehoofd- volumeregelaars,welkehet niveau van alle kanalen tegelijkertijd bepalen.
De toets "MUTE" 6 R
Als u op eén van deze toetsen drukt valt de RSX-1067 volkommen stil. Deze functie worden dan getoond op het_infoschem en op uw beeldbuis. Drukt u nogmaals op deze toets dan LAST de RSX-1067 weer van zich horen.
EXTRA INFORMATIE: Ook het gebruik van de hoofdvolumeregelaars schakelt de stiltefunctieuit.
De keuzetoetsen "DEVICE/ INPUT" 2 5 A N
De bovenste rij toetsen op de Voorkant plus "MULTI INPUT" en de tien toetsen bovenin de afstandsbediening plus "EXT.", hebben twee functies:
Bij een korte druk: Een korte druk op een toets zorgt ervoor dat de afstandsbediening dat betreffende apparaat kan bedieren, maar verandertECHTER niets aan de ingangsstatus van de RSX-1067.
Bij een lange druk: Bij een wat langere druk verandert de ingangskeuze van de RSX-1067 maar de gemaakte keuze. (Alleen voor de hoofdluisterruimte.)
EXTRA INFORMATIE: Lang drukken op de toets "EXT" stelt de 7.1. analoge meerkanaalsingang in werkung. Het gebruik van de toets "AUD" verandert alleen maar de functie van de afstandsbediening, aan deze toets is geen ingang verbonden.
De toets D-SLT Z
Druk op deze toets als u de digitale ingang, gekoppeld aan de huidige bronkeuze, wilt veranderen.
De opnametoets "REC" 8 I
Druk op een van.Deze toets alvorens u langdurig heeft gedrukt op een toets van een component waarvan u wenst op te nemen. Het signaal van dit component verschijnt nu aan de "TAPE OUT" aansluitingen van de RSX-1067 om te+kunnen worden opgenomen.
De toets "ZONE" 7 U
Druk op een van deze toetsen alvorens u langdurig heeft gedrukt op een toets van een component waarnaar u wenst te luisteren in de tweede ruimte (Zone 2).
De op- en neertoelsen "UP/DWN" T
Dit stel toetsen gebruikt u wanner u het pijltrie van de beeldscherminformatie op en neer wilt latent gaan. Deze toetsen worden ook gebruikt bij het instellen van de (CONTOUR/TONE) toonregeling.
De toetsen ^ + / - ^ T
Dit stel toetsen wordt gebruikt om de instellen, zichtaar in de beeldscherminformatie, te veranderen. Wordt ook gebruikt om sommige surround-instellen te konnen veranderen.
De luidspreker keuzetofetsen D
Met deze drie toetsenkest u een luidspreker of luidsprekergroep kiezen waarvan u het niveau tijdelijk wenst te veranderen. Ook worden deze toets samen gebruikt met de toetsen UP/DWN (M) om tijdelijk de vertragingstijd of delipsynchroniteit te veranderen.
De equalizertoets "EQ" J
Met deze toets=kunt u de bioscoop-equalizer-functie aan/uitzetten. Deze functie worden gebrukt om de weergave van oude bioscoopfilms geschikt te makeen voor de huiskamer.
De knoppen "LH/HF" 16
Deze twee draaiknappen op de voorkant zich om tijdelijke toonregelinstelleningen te make: het versterken of verzwakken van de hogetonen (HF) of de lagetonen (LF) voor een bepaalde of meerde luidsprekers in het "Contour Setup menu".
EXTRA INFORMATIE: Permanente toonregelinstallingen worden in het Contour Setup menu gemaakt.
De toonregeltoets "TONE" Y
Met deze toets=kunt u de toonregelfunctie activeren. U kunt schakelen:tussen hogetonnen (HF) en lagetonen (LF). Nadat u een keuze heeft gemaakt=kunt u met de op- en neertoetsen (M) uw instelleningen make.
EXTRA INFORMATIE: Permanente toonregelinstellungen worden in het Contour Setup menu gemaakt.
De wijze van weergavetaetsen 9X
Met deze vrijtoetsen(genaamd 2CH,PLC,PLM, 5CH,7CH) en de vier toetsen op de voorkant, (2CH,DOLBY PUII/3ST,DTS/NEO:6 en DSP) kunt u bepaalde wijzen van surroundweergave
bewerkstelligen. Water auditief precies gebeurt is affhankelijk van het soort opnamemateriaal dat u gezruikt. Zie hiervoor het hoofdstuk "De handmatig te kiezen Surroundinstellungen".
De toets "SUR+ V
Deze toets worden samen gebruikt met de + / - toeansen handmatig surroundweergavewijzen en bepaalde möglichkheden te konnen kiezen. Zie ook hiervoort het hoofdstuk "De handmatig te kiezen Surroundinstelleningen".
De dynamiek insteltoets "DYN" K
Met deze toets=kunt u de dynamiek in de hand houden bij Dolby Digital weergave.
De "MENU/OSD" toets
Met deze toets kurz u de beeldscherminformatie aanzetten. Als het scherm al actief is kurz u het met deze toets uitzetten. Wilt u het_infoschem van de RSX-1067 uitzetten, dan moet u deze toets wat longer ingedrukt honden.
De bevestigingstoets "ENTER"
Met deze toets bevestigt u en zet u in het geheugen vast, de diverse instellenen die u in de setup en bij het bedieren maakt. Deze toets wordt in de relevante rubrieken besproken.
De golfengtetaetsen "BAND" 15 H
Gebruik deze toetsen om:tussen middengolf (AM) en FM ontvangst te kiezen
De afstemtoetsen "TUNING" 12 P
Met de toeursen "TUNING" en "CH UP/DWN" op de afstandsbediening kutu, affankelijk van de ingestelde modus, op drie manieren afstemmen: gewoon op freiuentie, op voorkeuze ("PRESET") en op programmasoort ("RDS").
De geheugentoets "MEMORY" 14
De toets "MEMORY" (inSAMenwerking met den numerieke toetsen) wordt gebruikt om uw voorkeuzestations in het geheugen te zieten.
De toets "DIRECT" De toets "FRQ DIRECT" C
Weet u de frequente van een gewenst station, dan kut u (in samenwerking met de numerieke toetsen) middels de "DIRECT" toets of de toets "FRQ DIRECT" op de afstandsbediening de gewenste zender meteen in het geheugen zieten.
De toets "MONO" 13 De toets "FM MONO" 6
Met de "MONO" toets op de Voorkant of de toets "FM MONO" op de afstandsbediening schakelt u over van stereo-op mono-ontvangst.
De toets "TUNE" E De toets "PRESET" F De toets "P-TUNE" AA
Met deze toetsen=kunt u kiezen:tussen voorkeuze-afstemmen en het gewoon op freqentie afstemmen. Met de "TUNE" en "PRESET"toetsen maakt u uw keuze direct en met de toets "P-TUNE"kunt u heen en weer schakelen:tussen de twee modi.
De toets "SCAN" L
Met deze toets gaat u in vogelvucht door uw voorkeuzenderpakketBeen (voor iedere zender vijf seconden). Druk op de toets "SCAN" om de vucht te beginnen en druk nogmaals op deze toets als op het gewenste station is afgestemd.
De toets RDS/RBDS 3B
Vier toetsen van de afstandsbediening worden gebruikt om de diverse RDS functies (DISP, PTY,TP en TA) te activeren. Zie ook de rubriek "RDS radio-ontvangst".
De Basisbediening
Dit hoofdstuk behandelt de basisbediening van de RSX-1067 en de afstandsbediening.
De aan/uit mogelijkheden 17 28 M O
Met de hoofdschakelaar op de achechterkant, zet u het apparaat=echt aan ofuit. Deze tuimelschakelaar moet dus op "ON"staan om de RSX-1067 te kunnen bedieren.
Normaal gesproken staat dus de hoofdschakelaar alsijd aan en zet u de RSX-1067 aan ofuit met een van de standby opties. De mogelijkheden en+zijn in principedezelfde alleen de bediening
verschilt. Wanner u op eén van deze wijzen de RSX-1067 aanzet, is hij volledig functioneel en is het_infoschem verlicht. Zet u hem opdezelfde wijze uit dan gaat het apparaat in "standby", waar bij de microprocessor onder spanning blift.
EXTRA INFORMATIE: Wanner de RSX-1067 op hetlichtnet is aangesloten en de hoofdschakelaar staat op "ON", brandt het lichtje bij STANDBY, of het apparaat nu wel of nicht aanstaat.
De "STANDBY" toets op het apparaat en de toets "POWER" op de afstandsbediening zijn druktoetsen waarmeu u de RSX-1067 zowel aan alsuit kunt zetten.
De aan/uittoetsen "ON" en "OFF" doe hetzfelfde, alleen de bediening verschilt.
EXTRA INFORMATIE: Wanner de "ZONE 2" functie worden gebruikt werken de aan/vuit functies voor beiden ruimtes volkommen gezchemiden van elkaar. De aan/vuit functies van de hoofdruimte werken alleen in de hoofdruimte en Niet in de andere ruimte en de afstandsbediening van de tweede ruimte werkkt alleen in die andere ruimte. Wanner u het systeme in de tweede ruimte aanzet, worden dat aangegeven middels de "ZONE 2" aanduiding op de voorkant van de RSX-1067.
Er zijn drie verschillende opties om de RSX-1067 aan/uit te zetten. Dat kan handig zijn bij het configureren. Zie voor verdere informatie over dit onderwerp "Het menu Other Options" in het hoofdstuk "Algemene Instellenen".
Het instellen van het volume 4 Q
Het luisterniveau kan zowel op de voorkant van de RSX-1067 als middels de afstandsbediening ingesteld worden.
Op de Voorkant: Met de grande knop rechts op het apparaat sunt het volume instellen.
Middels de afstandsbediening: Druk op de "VOL UP" toets om luider te spelen en op de "VOL DOWN" om zachter af te spelen.
Zowel op de tv als op het_infoschem van de RSX-1067 worden de stand van de volumeregeling weergegeven. Ook in het systemdstatus-menu via de beeldscherminformatie worden de volumestand getoond.
EXTRA INFORMATIE: De volumeregelaars können ook gebruikt worden om de geluidssterkke in de tweede zone in te stellen. Druk waarvoore erst op de toets "ZONE" om de volumeinstelling over te laten schakelen van de hoofdluisterruimte maar Zone 2. Als u 10 seconden niets doet worden de normale bediening wee ingesteld.
De installment het Zwijgen opleggen 6 R
U kunt de RSX-1067 ook acout het zwijgen opleggen. Druk waaroor op de toets "MUTE" op de afstandsbediening of op de voorkant. De mute-indicatie verschijnt nu op beiden scherminformations. Om de stilte wee ter doordbreken drukt nogmaals op de mutetoets of wijzigt u het volume middels de geeigende regelaars.
Het Kiezen van een Bron
De ingangstoelsen 2 5 A N
U heeft de keusuit negen bronnen omaar te kijken en/of te luisteren : TUNER, CD, TAPE,VIDEO 1,VIDEO 2,VIDEO 3,VIDEO 4,VIDEO 5 en een meerkanalenbron.
Op het_infoschem en eventuele uw tv worden de bron vermeld. De naamkaartjes voor de diverse videobronnen=kunt u zich aanpassen.
EXTRA INFORMATIE: Wanneer u het tunergedeelte inschakelt, worden de huidige freiagentie in het infoventer getoond.
Alle ingangen kuren zowel voor een analoog als een digitaal signal geschikt gemaakt worden, m.b.v. de beeldscherminformatie. Wanner een digitaal signal aan een bepaalde ingang werdt着眼ewezen, controleert de RSX-1067 op de daadwerkelijk aanwezigheid van een digitaal signal aan die ingang. Wanner een dergelijk signal aan wezig is, wordt ragegaan wat voor digitaal signal dat is enervoigens maar de correcte decoding overgeschakeld. Is erECHTER Niet van een digitaal signal sprake, dan wordt voor de analoge ingangen van deze ingang gekozen. Deze automatische aftasting is de Voorkeursconfigatie voor ingangen waarop eenDVD-speler worden aangesloten. Wanner een bepaalde ingang werk teogewezen aan een analoge bron, za de RSX-1067 deze ingang nicht accepteren als digitale ingang, ook al staat er toch een digitaal signal op die ingang.
Van fabriekswege uit zijn alle DEVICE/INPUT toetsen op de onderstaande wijze geconfigureerd:
CD: analoge ingang
ledere ingang moet m.b.v. de beeldscheminformatie voor analogog of digitaal metautomatische aftasting geconfigureerd worden. Zie hiervoor het hoofdstuk: "Het configureren van de ingangen.
EXTRA INFORMATIE: Met hetzfelfde configuratiemenu kunt u ook de alot ingangen van een eigen naam voorzien en ze toekennen aan een bepaalde surround weergavewijze.
De ingangstoetsen können ookSAMen gebruikt
worden met de toets "REC" (hierna beschreiben). Het signal van de betreffende ingangstoetskomt dan aan de uitgang te staan op de analoge uitgangen van "TAPE OUT" om te kuren worden opgenomen. Gebrukt u een ingangstoets samen met de toets "ZONE"dan komt het gekozen signal terecht op de uitgangen voor de versterker die de andere ruimte bedient.
Het kiezen van een bron op de voorkant van de voorversterker 2 5 7 8
Een bron om maar te luisteren: Druk op de gewenste ingangstoets of op de meerkanaalsingangstoets.
Een bron om van op te nemen: Druk op de toets "REC" en druk verwolgens binnen tien seconden op de gewenste ingangstoets.
Een bron bestemd voor de andere ruimte (Zone 2): Druk op de toets "ZONE" en drukervolgens binnen tien seconden op de gewenste ingangstoets.
EXTRA INFORMATIE: Zie het hoofdstuk over "ZONE 2" voor details over het kiezen van een bron voor de alternatie voisterruimte.
Het kiezen van een bron op de afstandsbediening A I N U
Het kiezen van een luisterbron voor de hoofduisterruimte: Houd langer dan één seconde één van de "DEVICE/INPUT" toetsen ingedrukt. Wilt u de meerkanaleningang inschakelen, druk dan op de toets "EXT".
EXTRA INFORMATIE: Een korte druk op "DEVICE/INPUT" toetsen doet wat met de afstandsbediening, maar verandert nicht de ingangskeuze.
Het kiezen van een bron om van op te kennen nemen: Druk eerst op de toets "REC" en verwolgens binnen 10 seconden wat langer op een van de "DEVICE/INPUT" toetsen.
U kunt ook eerst op de "REC" toets (I) drukken en vervolgens een bron kiezen met de + / - toetsen. Kies een willekeurige ingang (CD, TUNER enz.). Als u voor de SOURCE optie kiest dan kiest u voor opnemen van de luisterbron van de hoofduisterruimte. Het signal van iedere hoofduisterbron worden automatisch gestuurd waar de opnameuitgangen (REC OUT).
Het kiezen van een luisterbronk voor zone 2: Druk op de "ZONE" toets en druk verwolgens binnen 10 seconden op een van de "DEVICE/INPUT" toetsen.
U kunt ook eerst op de “ZONE” toets drukken en vervolgens een bron kiezen met de + / - toetsen. Kies een willekeurige ingang (CD, TUNER enz.). Als u voor de “SOURCE” optie kiest dan kiest u voor luisteren maar de bron van de hoofdluisterruimte. Het signal van iedere hoofdluisterbron worden automatisch gestuurd maar de Zone 2 uitgang.
Het kiezen van een digitale ingang Z
In het "Input Setup" menu=kunt u aan iedere bron een digitale ingang toewijzen. U kunt echter deze vastgelegde instelling van de op dat moment gebruekte bron tijdelijk veranderen door de "D-SLT"toets van de afstandsbediening te gebruiken. Drukken op deze toets geeft in volgorde de volgende möglichkheden: OPTICAL 1, OPTICAL 2, COAXIAL 1, COAXIAL 2 en COAXIAL 3.
Een Overzicht van de Surroundformaten
Om uw RSX-1067 optimaal te latent functioneren, helpt het om te weten welke surroundformaten er bestaan, hoe deze werkken, welk surroundformaat bij welke opname gebruikt moet worden en hoe dan dat formaat te selecteren. Dit hoofdstuk voorziet u van informatie over die formaten en hun achtergrond. Het volgende hoofdstuk vertelt uuitgebrecht hoe u met de RSX-1067要去 omgaan bij het gebruik en al dan Niet automatisch inschakelen van die formaten.
Dolby Surround Dolby Pro-Logic II
Het meest verbreide surround-sound formaat voor thuisgebruik is Dolby Surround. Het worden gebruikt bij vrijwel alle commerciele films op VHS cassettes, vrijwel alle films die op tv worden uit gezonden en op de meesteDVD-schijfjes. Dolby Surround is de thuisversie van het oorspronkelijk voor bioscoop bedoelde analoge Dolby Stereo systeme geintroducend in 1972. Het is een z.g. matrix-gecodeerd systeme, waarin de drie voorkanalen en een mono surround kanaal worden ondergebracht in een analogue twee-kanaalis registratie. Gedurende de weergave worden middels een Dolby Pro-Logic (II) decoder de vier kanalen wee utitelkaar gehaald en gevoed aan de juiste luidsprekers.
De oorspronkelijke surroundweergave bij Dolby Pro-Logic is mono en haeft maar een beperkt frequentiebereik. De meer geavanceerde decoder die in de RSX-1067 gezebuilt worden van het type Dolby Pro-Logic II en bildt stereo en een groter frequentiebereik voor de surroundkanalen, waardoor de algehele kwaliteitindruk davon verbeterd.
Dolby Pro-Logic II decoding moet eigennenijk worden toegepast op alle analoge soundtracks of opnames in "Dolby Surround" en op die, die gemaakt zijn in Dolby Digital 2.0. Hoewel Dolby Pro-Logic Il ontolwerpen is om Dolby soundtracks te decoderen is ze ook uitstekend geschikt om aanvaardbaar rondon geluid te ontlokken aan gewone twekanalige stereo opnames, door gebruik te makeen van faseverhoudingen in het aangeboden signal. Een speciale "muziekstand" maakt Pro Logic Il een uitstekende keuze voor de weergave van gewone audio cd's.
Dolby Digital
In 1992 werd in de filmindustrie een volkomen nieuw digitaal opnamesystem geintroduceerd: Dolby Digital. Dolby Digital is een opname/ weergavesystem, dat in grote mate van compressietechniek gebruikt maakt om veel audio-informatie op een zeer efficiente wijze op te sloan. Ongeveer net zoals JPEG op zeer efficiente wijze groot fotomateriaal opslaat op de computer. Dolby Digital is het standardaard audioformaat voorDVD en de digitale tv in de Verenigde Staten.
Dolby Digital kan tot 6 kanalen geluid tegelijkertijd opnemen, maar kan uiteraard ook voor minder kanalen gebruikt worden. Voorbeeld: een Dolby Digital 2.0 opname kan een stereo-opname zich van een matrix surround soundtrack. Om een dergelijkke soundtrack te decoderen gebruikt u Dolby Pro-Logic II zoals hierboven omschreven.
Van de Dolby Digital systemen is Dolby Digital 5.1 zowel in de filmindustrie als in het thuistheatercircuit het meest verbreid. i.p.v. meerdere kanalen in een twee kanalen stereopname te coderen, worden bij Dolby Digital vrij losse geluidssporen in een digitale datastroom gecodeerd: links, midden, rechts, twee surroundsporen en een speciaal efectspoor voor de ultra lage tonen, die door een subwoofer weergegeven要去en worden. Bij weergave zorgt een speciale processor dat de individuèle kanalen meer uit de digitale datastroom gehald worden en geleid worden maar de respectievelijke einderversterkers en luidsprekers. Alle vijf kanalen zijn identiek in al hun aspecten. Dit lezende zult u begrijpen dat surroundweergave d.m.v. dit systeme beduiddend beter klinkt dan Dolby ProLogic of gewone Dolby Surround.
Het decoderen van Dolby Digital 5.1 signal geschiedt automatisch. Zodra de RSX-1067 een Dolby Digital signal aan een van zijn digitale ingangen ontdek, worden het correcte decoderingsproces gestart. Weet, dat Dolby Digital signal alleen door digitale brunnen (zoalsDVD, laserdisc, digitale tv of radio via satelliet of kabel) kan worden geleverd. U要去 dus een digitale bron middels een digitale kabel (optisch of coaxial) op een actieve digitale ingang van de RSX-1067 aansluten.
EXTRA INFORMATIE: VeelDVD-schijfjes hebben o.a. een Dolby Digital 2.0 geluidsspoor, dat gedecodeerd要去 worden met de analoge Dolby Pro-Logic II processor. Vaak heeft dit 2.0 spoor ook nog prioriteit. U moet dan ook,
wanner u eenDVD-schijfje in de spelere doet, kijken of de Dolby Digital 5.1 processor van uw RSX-1067 geactveerd worden, zo Niet dan moet u in het menu van dat schijfje onder het kopje "Audio", "Languages" of "Setup Options" alsnog kiezen voor Dolby Digital 5.1 (of DTS, zie volgend hoofdstuk)
DTS 5.1 DTS 96/24
DTS (Digital Theater Systems) is een concurrenternd alternatief van Dolby Digital en dat geldt voor zowel de theater- als voor de thuisbioscoopwereld. De basismogelijkheden en functies van beiden systemen is hoegenaamd gelijk (b.v. de 5.1 onafthankelijkke kanalen). De compressietechniek en het (de)codeerproces zich echter zeer verschillend, voor DTS-weergave heeft u dan ook een speciale processor nodig.
Onlangs is er een uitbreiding op DTS verschenen: DTS 96/24. Deze opnames leveren de kwaliteit van opnames met een bemonsteringsfrequentie van 96kHz , ondanks dat ze gebruik make n van de standardbemonsteringsfrequentie van 48kHz . zoals bij standardd DTS schijfjes.
Ook, gelijk aan Dolby Digital, kan DTS alleen toegepast worden in een digitaal signaal en is dan ook alleen maar beschikkaar op digitaal materiaaal zoalsDVD-schijfjes, laserdiscs en ander digitaal bronmateriaaal. U moet dus ook voor DTSweergave uwDVD-speler op een digitale ingang van de RSX-1067 aansluiten.
Als bij Dolby Digital geschiedt de decoding van DTS bij de RSX-1067 automatisch.
EXTRA INFORMATIE: Dvd-schijfjes met een DTS geluidsspoor hebben dat meestal geconfigureerd als een optie naast het Dolby Surroundformat. Om DTS weergave te verkrijgen moet u in het menu van hetDVD-schijfje expliciet kiezen voor de optie DTS i.p.v. Dolby Surround of Dolby Digital 5.1. De meesteDVD-speler die DTS-weergave aan boord hebben, hebben deze optie in het menu Niet aanstaan. Als u dan ook een DTS schijfe in zo'n speler probeert wee tergeven hoort u niets. Activeer in het configuratiemnu van uwDVD-speler de DTS bitstream optie om van DTS-weergave te kunnen genieten. Deze instelling hoeft u maar eenmaal te maken. Sla even de gebruiksaanwijzing van uwDVD-speler er op na voor verdere details.
DTS Neo:6
Uw RSX-1067 biedt u nog een tweede type DTS decoding: DTS Neo:6. Dit system lijkt op Dolby Pro-Logic II,ondat het ook twee kanalen opnames, met of zonder matrix,haar surround vertaalt.DTS Neo:6 kan op iedere conventionele weekkanalenbron aangewend worden,zoals stere tv, stereo radio-uitzendingen of een cd.U kunt het ook gebruiken als gezond alternatif voor Dolby Surround opnames.U activeert de DTS Neo:6 processor middels de DTS Neo:6 toets, elders in dit hoofdstuk besproken.DTS Neo:6 wordt nicht gebruikt bij DTS 5.1 digitale opnames u要去 die laatstgenoemde toets dan ook Niet indrukken.
Dolby Digital Surround EX DTS-ES
6.1 en 7.1 Surroundweergave
In 1999 werd de eerste film uitgebracht met een extra middenachter kanaal. Het is bedoeld om wat meerrichting te given aan de effecten die komen vanachter de toeschouwer. Dit extra kanaal is op matrixwijze ingebed in de surroundkanalen van het 5.1 formaat. Ongeveer zoals de surroundkanalen bij Dolby Pro-Logic in het normale stereobeeld worden ondergebracht. Deze uitbreiding noemen we Dolby Digital Surround EX.
Ook dejongens bij DTS lieten zich nicht onbetuigd zij creederden DTS-ES 6.1. Maar+zij gingen nog een stap verder. Ze hebben het gepresteerd om het extra kanaal Niet analoog, maar ook nog geheel onafhankelijk, digitaal in de bitsreamdata op te nemen. Dit systeem worden DTS-ES 6.1 Discrete genoemd.
Al deze systemen zijn verdere ontwikkelingen van de bestaande Dolby Digital 5.1 en DTS 5.1 surroundformaten. Gebruikers met een middenachter luidspreker (de 6.1 configuratie) of twee middenachter luidsprekers (de 7.1 configuratie) können profiteren van deze extra mogelijkheden. Heeft u of wilt u darüber geen extra luidsprekers dan is er geen man overboard: de 6.1 en 7.1 schijfjes klinken exact hetzelfde alsof ze gewone 5.1 schijfjes zijn.
Heeft u uw installment voor 6.1 of 7.1 geconfigureerd dan.gaat het decoderen van DTS ES schijfjes volledig automatisch, net also het een gewone 5.1 opname betreft. Ook Dolby Digital Surround EX opnames worden automatisch gedecodeerd beschwer op eén uitzondering na.
Er zijn eenaar schijfjes van het eerste (Surround EX) uur die geen detectiecode hebben meegekregen, een z.g. "flag". Om deze schijfjes
toch op de juiste wijze af te kunnen spelen moet u de Dolby PL II/3ST toets gebruiken. Deze handeling staat in het volgende hoofdstuk beschreven.
Dolby Pro Logic lix
6.1 en 7.1 Surroundweergave
De niewste technologie wat Dolby betreft maakt gebruik van zeer geavanceerde matrix technieken om de surroundkanalen te voeden in een 6.1 of 7.1 geluidssystem. Wordt een gewoon stereosignaal (2.0) of een 5.1 surroundopname aangeboden dan verdweitt Dolby Pro Logic IIx op een zeer geraffineerde wijze de surroundinformatie over de drie of vier surroundkanalen, met de möglichkheid om dit effect te optimaliseren voor muziek- of bioscoopfilms.
Rotel XS
6.1 en 7.1 Surroundweergave
Rotel past in zijn RSX-1067 ook een eigén 6.1/ 7.1 decoding toe: Rotel XS (eXtended Surround). Deze processor verzekert u alkijd van optimale prestaties van uw RSX-1067 in 6.1 en 7.1 systemen. Dat komt,ondat Rotel XS alkijd werkkt voor alle digitale meerkanaal signalen, ook voor die signalen die met een normale EX/ ES processor geen middenachter kanaal zouden hebben geproduederd. Altijd actief zijnde, in ieder 6.1 of 7.1 geconfigureerd systemem, bestudeert XS de surround kanalen,decodeert ze cervolgens op de juiste wijze en stuart de extra surroundinformatieaar de middenachter kanalen. Rotel XS werkdt met zowel matrix gecodeerde surroundsignalen (zoals Niet als zodanig gecodeerd DTS-ES en Dolby Surround EX schijfjes) als Niet-matrix gecodeerde surroundsignalen (zoals gewoon 5.1 DTS, 5.1 Dolby Digital en zichs Dolby Pro-Logic II gecodeerd Dolby Digital 2 materiaal) om voor u een of twee beeldschone middenachterkanalen te creeren.
De DSP Muziekstanden
In tegenstelling tot de hiervoor besproken formaten, biedt de RSX-1067 nog vier andere surroundformaten die nicht bij een specifiek opname/weergavesystem behoren. Deze formaten (we noemden ze "MUSIC 1-4") make gebruik van digitale geluidsbewerking en voegen speciale geluideffecten toe aan alle soorten bronmaterialiaal. DSP bewerking kan toegepast worden op Dolby Surround opnames, Dolby Digital opnames, cd's, radiouitzendingen, verzin het maar. De DSP processor werdECHTER speciaal
ontworpen om een exclusief effect te gehen aan die opnames waarvoor geen speciale surrounddecoder bestaat.
De vier "MUSIC MODES" in de RSX-1067 make en gebruik van digitale vertragings- en nagalmtechnieken om verschillende acoustische ruimtes te konnen simuleren. "MUSIC 1" simuleert dekleinstre ruimte (b.v. een intieme jazzclub) terwijl "MUSIC 4" de grootste ruimte neerzet zo ongeveer de afmetingen van een stadion. Dus instellenen die een special ruimtelijk gevoel geen aan die opnames die normal gesproken wat aan de vlakke kant klinken.
De 2/5/7 kanalen stereo formaten
De RSX-1067 bezit ook vier instellingen, die iedere surround bewerking buiten werkung stellen en die voor een gewoon stereosignal aan de uitgangen zorgen. Er zijn drie opties:
Tweekanalen stereo: Schakelt, behalte de twee hoofduidsprekers, alle luidsprekers uit: dus pure ouderwetse stereoweergave. Als de subwoofer parallel aan de hoofduidsprekers staat en Niet aan de specifieke subwooferuitgang, blijft deze situatie nutuurlijk gewoon gehandhaafd.
D'r in en gelijk er wee uit: "Analog Bypass: Op de RSX-1067 hebben we een speciale bypass schakeling gemaakt voor de analoog gebruekte bronnen. Alle soorten processen worden uit de signaalgang verwijderd: geen crossover, geen vertragingstijd, geen niveaunstellingen enz. Een pauur analoog stereomuzieksgnaal staat aan de uitgangen van de RSX-1067.
Vijf kanalen stereo: Een soort verdend stereosignaal: Hetweekanalige analoge stereosignaal word als volgt verdend: Het linker signaalGaat onveranderd maar de beide linker luidsprekers, het rechter signaalGaat idem maar de twee rechtter luidsprekers en een monosomsignaal van de beide kanalenGaat maar de middenkanaalluidspreker.
Zeven kanalen stereo: Lijk op vrij kanalen stereo, maar hier gaat het linker signalaal waar de drie linker luidsprekers en het rechtter kanaal waar de drierechtier luidsprekers.
Andere digitale formaten
Maar of dit alles nog Niet genoeg is kunnen wij u melden dat er nog veel meer "formaten" zich:
Tweekanalen PCM: Dit is een ongecomprimeerd digitaal weekanalen signaal zoals iedere cd dat heeft en ook wel gebruikt worden opDVD bij oude bioscoopfilms.
HDCD: Dit proces gebrukt een variëteit aan technieken om de cdkwaliteit te verbeteren. Deze cd-schijfjes zijn herkenbaar aan het HDCD- logo op schijfje en verpakking. Ze können opijdere willekeurige cd-speler worden afgespeeld. Deverbeterde weergavekwaliteit verkrijgt u darüber alleen als u de in de RSX-1067 ingebouwde HDCD decoder er op loslaat. BijnaDVD-audio kwaliteit.
DTS 5.1 Music: Deze schijfjes zijn een variatie op een gewone cd, maar dan een waarop zich ook een DTS 5.1 registratie befindt. Deze cd's vertaalt de RSX-1067 als een gewone 5.1 DTS registratie wonneer dit signal aan een digitale ingang door een cd- ofDVD-speler worden aangeboden.
DVD-A: Gebruikmakend van de enorme opslagcapaciteit van de hedendaagse schijfies is het möglichnestiet op een gewoon dvdplaatje te zetter. Op DVD-Audio schijfies kannen zich ook andere (MLP gescomprimeerde) formaten bevinden van bezelfde opname zoals: gewoon PCM stereo, Dolby Digital 5.1, DTS 5.1 en 96 kHz/24 bit (of zichs nog hoger). Enkele van die formaten (zoals PCM stereo, Dolby Digital en DTS 5.1) kannen door de RSX-1067 vertaald worden mits ze digitaal aangeleverd worden. Daar de bandbreedte van de tegenwoordige digitale verbindingen nog Niet groot genoeg is,要去en de opnames op DVD-A niveau door de betreffende speler zich aan het analoge domein omgezet worden en dus op de meerkanalen ingang van de RSX-1067 aangeboden worden.
SACD: Dit is in feite de super kwaliteitsuitvoering van onsze vertrouwde cd en kan alleen op SACD spelers afgespeeld worden. Ook bij SACD, als bij DVD-Audio, is de bandbreedte dermate groot dat de speler zich voor de vertaling moet zorgen en dus ook dit signaal analogoog op demeerkanaleningang van de RSX-1067 aangeboden要去 worden.
MP3: De RSX-1067 heeft ook een decoder aan board die het MP3 signal (MPEG1 - Audio Layer 3) maar.maakt. Muziek in het MP3 formaat haalt men van het internet en wordt normalaal
afgespeeld op draagbare MP3 apparatuur. Er zich ook eenpeer spelers die MP3 geocodeerde CD-ROM schijfjes konnen lezen en deze konnen worden aangesloten op een digitale ingang van de RSX-1067.
MPEG Multichannel: De Europese evenknie van Dolby Digital 5.1. Maakt gebruik van MPEG datacompressie. Doet hetzelfde en kan hetzelfde, de RSX-1067 vertaalt MPEG dan ook automatisch.
De automatische Surround Installingen
Het omzetten van een digitaal signalaan van een bron op een ingang van de RSX-1067Gaat normalaegesproken automatisch.Dat gebeurt dooreen heel Klein signalaen (een z.g. flag), die de converter aangeeft welke vertaling hij要去epassen.Wanneer b.v.Dolby Digital 5.1 of DTS 5.1 door de RSX-1067 wordt geconstasteerd wordt automatisch de correcte vertaler geactiveerd.
Ook wonneer het apparaat formaten gegenkommen als DTS Matrix 6.1 of DTS Discrete 6.1 wordt zichonder dralen de DTS-ES Extended Surroundvertaler aan het werk gezet. Dolby Digital Surround EX behoort ook tot het automatische pakket (edoch, Niet alle Surround EXDVD's hebden de benodigde "flag" en bijdezeschijfjes moet dus handmatig de Surround EX omzetter geactiveerd worden).Ook HDCD, MP3 of DTS 96/24 gecodeerd blinkende schijfjes en natuurlijk een gewone cd worden als zodanig ontdekten omgezet maar beeldschone tweekanalen stereoweergave.
Dolby Pro Logic IIx en Rotel's eigen XS verwerking is ten alle tijden actief wanner er een middenachterluidspreker in het surroundsysteme aanwezig is en zorgt ervoor dat een juiste surround EX omzetting worden gedaan ongeacht het feit of de RSX-1067 aangesproken worden met een vlaggetje (flag) of Niet.
In veel gevallen zal de RSX-1067 ook de simpele Dolby Surround codering ontdekken ( bij veelDVD schijfjes de voorinstelling) en uit dien hoofde de Dolby Pro-Logic II decoder aan het werk zetten.
EXTRA INFORMATIE: In het kort komt het er op neer dat ieder digitaal signaal dat de RSX-1067 bereikt op de juiste wijze worden vertaald. Maar opDVD-schijfjes staat meestal meer dan een geluidssystem en alvorens de RSX-1067 zich werk goed kan doen, moet U deDVD-speler dus
vertellen welk van de geregistreerde geluidssystemen doorgestuurd moet worden maar de digitale ingang van de RSX-1067. Die keuze vindt u in hetDVD-menu. Daarin staat b.v. dat u op een bepaald schijfje kunt kiezen uit Dolby Digital 5.1 en DTS 5.1 en deze zijn natuurlijk.altijd better dan de Vooringestelde Dolby Digital 2.0 Dolby Surround. Dus als u eenDVD-schijfjeGaat afspelen eerst hetDVD-menu instellen.
U kunt de RSX-1067 nog verder automatiseren door een vaste alternatieve vertaalwijze te programmeren. Zie hiervoor ook het onderwerp "Het configureren van de ingangen" in het hoofdstuk "Het opzetten van uw installmente". Gecombineerd met de auto-detectie voor Dolby Digital 5.1 en DTS 5.1 staat dat de RSX-1067 een totaal automatisch opererende unit is. Voorbeeld: Als u Dolby Pro-Logic II kiest als vast vooringesteld alternatifoor alle video-ingangen za, wanneer u eenDVD-(video)schijfie aftpeelt en de decoder geen Dolby Digital 5.1 of DTS 5.1 signal bespeurt, de RSX-1067 vanzelf de Dolby Pro-Logic II processor aan het werk zetten. Voor stereo-ingangen zoals CD en TUNER kunt u als alternatifoor "STEREO" kiezen, maar Dolby Pro-Logic II kan natuurlijk ook, als u prefereert omweekanalen bronnen in surround te horen.
De handmatig in te stellen Surround Instellingen
Zoals zojuist beschreiben maakt de combinatie van automatische detectie van Dolby Digital en DTS signalen met een vaste voorinstelling per ingang de bediening van de RSX-1067 volledig automatisch. Voor de meeste gebruikers zal deze werkwijze ruim aan hun audiobehoeften voldoen.
Voor hem die darüber een wat actievere rol wollen spelen in het instellen van hun RSX-1067 zicher wat toetsen op het frontpaneel en deafstandsbediening, die handmatige instellengen, voor Niet selfdeterendere surroundsgalen en zelfs in enkele geallen het uitschakelen van automatische instellengen, möglichkMaker.
De handmatige instellungen die beschikbaar zijn middels de toetsen op de RSX-1067 en de afstandsbediening� voor de weergave van:
Gewone tweekanalen stereoweergave,
zonder enige geluidsbeinvoeding.
- Naarweekkanalen weergave teruggebracht 5.1 Dolby Digital en DTS programmamaterialial.
- Dolby driekanalen (links, midden en rechts) weergave vanweekanalen programmamaterialiaal.
- Vijf- en zevenkanalen weergave van tweekanalen programmamaterialial.
- Eén van de vier muziek "MUSIC" standen voor zaalsimulative van tweekanalen programmamaterialial.
- Dolby Pro-Logic II (muziek of film) bewerkt tweekanalen programmamateriaal.
- DTS Neo:6 (muziek of film) bewerkt tweekanalen programmamaterialial.
- Dolby Digital Surround EX bewerking van Dolby Digital 5.1 programmamaterialaal of Dolby Digital Surround EX bewerking van schijfjes, die door de automatische detectie heenglippen.
EXTRA INFORMATIE: DTS, DTS-ES Matrix 6.1, DTS Discrete 6.1, DTS 96/24, Dolby Digital, MP3, MPEG meerkanalen en HDCD 96 kHz. zijn signalen die automatisch gedetecteerd worden en dus Niet;kennen worden uitgeschakeld. U kunt er darüber voor kiezen om Dolby Digital 5.1 materiaal, Dolby Digital Surround EX gewijze wee ter given. Ook kunt u Dolby Digital 5.1 of DTS 5.1 materiaal terugmixen voorweekkanalen (stereo) weergave.
- Dolby Pro-Logic II, Dolby-3 Stereo, DTS Neo:6, MUSIC 1-4, 5CH Stereo, 7CH Stereo en gewoon stereo bewerkt HDCD (niet 96kHz .) en PCM (ook Niet 96kHz .) programma-materialiaal.
- Dolby Pro-Logic II, Dolby 3-Stereo en Stereobewerkt Dolby Digital 2-channel Stereo materialiaal.
De volgende onderwerpen beschrijven in detail de handmatig in te stellen opties voor elk type opname.
Bij Dolby Digital 5.1 en Dolby Digital Surround EX schijfjes
Dolby Digital signal wordt automatisch gedetecteerd en kan dus nicht wordenuitgeschakeld. U kunt darüber kiezen voor eenweekanalen derivaat van een 5.1 opname. Ineen 6.1 of7.1 systeem kunt u zelfs de RSX-1067
forceren tot Dolby Digital Surround EX, Dolby Pro Logic lix Music, Dolby Pro Logic IIx Cinema (alleen bij 7.1) of Rotel EX weergave.
EXTRA INFORMATIE: Behalte alle mogelijkheden die hieronder de revue gaan passeren, kut u voor beordeling met de "2CH"toets (uit groep X of 9 op de voorkant) heen en wee schakelenCUSen het stereo "derivaat" en demeerkanalenweergave.
- Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/- toetsen omBeen en weer te schakelenussen Dolby Digital 5.1 en 2.0 weergave.
- Op een 6.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/− toetsen om langs de volgende vij opties te gaan: DD 2.0 met stereo terugmix, DD 5.1, DD Surround EX met middenachter decoding, DD met Pro Logic IIx "Music" middenachter decoding of DD met Rotel EX middenachter decoding. U要去 hiervoornatuurlijk wel schijfjes gebruiken die het label Surround EX of Dolby Surround EX dragen.
Bij gewone 5.1 schijfjes zal Dolby Pro Logic IIX Music of het Rotel EX proces een meer diffuus klankbeeld geziven vergeleken bij het母公司, better lokalseerbare, EX proces en zullen dan waarschijnlijk ook voor u betere opties zich in een 6.1 installmentie bij Niet surround EX schijfjes. Bij DD 5.1 worden de middenachter luidspreker uitgezet voor standaard 5.1 weergave. U(Intk)ood net zo vaak de Dolby PL Ilx/3ST toets gebruiken op de voorkant van de RSX-1067 tot het gewenste achterkanaal is geselecteerd.
- Op een 7.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/− toetsen om langs de volgende zes opties te gaan: DD 2.0 met stereoterugmix, DD 5.1, DD Surround EX met middenachter decoding, DD met Pro Logic IIx "Music" middenachter decoding, DD met Pro Logic IIx "Cinema" middenachter decoding of DD met Rotel EX middenachter decoding. U要去 hiervoornatuurlijk wel schijfjes gebruiken die het label Surround EX of Dolby Surround EX dragen. Bij gewone 5.1 schijfjes za Dolby Pro Logic IIX Music of het Rotel EX proces een meer diffuus klankbeeldgeven vergeleken bij het echte, betterlokaliseerbare, EX proces en zullen dan waarschijnlijk ook voor u betere opties+zijn
in een 7.1 installment bij nicht surround EX schijfjes. Bij DD 5.1 wordt de middenachter luidspreker uitgezet voor standard 5.1 weergave. U kunt ook net zo vaak de Dolby PL IIx/3ST toets gebruiken op de voorkant van de RSX-1067 tot het gewenste achterkanaal is geseleerd.
EXTRA INFORMATIE: Tijdens weergave van ieder Dolby Digital geluidsmaterialiaal kut u de driedynamiekinstelingen wijzigen. Zie hierover het onderwerp "De instelling van het dynamisch bereik" van deze gebruksaanwijzing.
Bij Dolby Digital 2.0 schijfjes 9 T V X
Dolby Digital geodeerd materiaal worden automatisch gedetecteerd en decodering kan dus Niet uitgeschakeld worden. Er is darüber een möglichkeid om dat signalaal waar te given in gewoon stereo, 5.1 Pro-Logic II decoding, 6.1/7.1 weergave met Pro Logic Ilx decoding of in Dolby-3 Stereo.
- Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de + / - toetsen om langs de volgende vier opties te gaan: DD 2.0, DD met Pro Logic II Cinema matrix decoding, DD met Pro Logic II Music matrix decoding of Dolby 3 kanalen stereoweergave. Met de "2CH" toets op de voorkant(Int) u bezelfde instelleningen make.
- Op een 6.1/7.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/-toetsen om langs de volgende vier opties te gaan: DD 2.0, DD met Pro Logic Ilx Cinema matrix decoding, DD met Pro Logic Ilx Music matrix decoding of Dolby 3 kanalen stereoweergave. Met de "2CH" toets op de voorkant kunt u dezelfde instelleningen make.
- Het kiezen van "Cinema" of "Music" vanuit de Pro Logic II of Pro Logic Ilx modus. Druk tweeemaal op de toets "SUR+" van de afstandsbediening terwijl u in de Pro Logic II of de Pro Logic Ilx modus bent. Kies verwolgens met de +/- toetsen de gewenste instelling.
EXTRA INFORMATIE: Tijdens weergave van ieder Dolby Digital geluidsmaterialiaal sunt u de drie dynamiekinstellenen wijzigen. Zie hierover het onderwerp "De instelling van het dynamisch bereik" van deze gebruksaanwijzing.
DTS-ES 6.1 schijfjes 9 T V X
DTS geodeerd materiaal worden automatisch gedetecteerd en decoding kan dus nichtuitgeschakeld worden. Er is darüber een mogelijkheid om dat signalaal weir te geben in gewoon stereo of er Rotel EX met middenachter decoding voor 5.1 materiaal op los te lately.
EXTRA INFORMATIE: Behalve alle mogelijkheden die hieronder de revue zullen passeren, kunt u voor beordeling met de "2CH"toets (groep O) heen en weer schakelenCUSen het stereo "derivaat"en deeerkanalenweergave.
- Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/- toetsen omBeen en weer te schakelen:tussen DTS 5.1 en DTS 2.0 weergave.
- Op een 6.1/7.1 systemd met DTS 5.1 programmamateriaal. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de + / - toetsen om te kiezen uit de vier volgende opties: DTS 2.0 (teruggemixed), DTS 5.1, DTS met Rotel XS middenachter decoding of DTS met Pro Logic IIx middenachter decoding (alleen bij een 7.1 systemd). Bij de keuze DTS 5.1 worden de middenachterluidsprekersuitgezet. Op de voorkant van de RSX-1067: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavewijze heeft gezonden.
- Op een 6.1/7.1 systemd met DTS-ES programmamateriaal. Druk op de toets "SUR+" van de afstandsbediening en druk cervolgens op de +/-toetsen om langs de volgende opties te gaan: DTS 2.0 (teruggemixed), DTS-5.1 of DTS-ES 6.1/7.1. Op de voorkant van de RSX-1067: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavewijze heeft gezonden.
- Op een 6.1/7.1 systemd met DTS-96/24 programmamateriaal. Druk op de toets "SUR+" van de afstandsbedieten en druk verwolgens op de + / - toetsen om langs de volgende drie opties te gaan: DTS 2.0 (teruggemixed), DTS-96 of DTS-96 met Rotel XS middenachter decoding. Op de voorkant van de RSX-1067: Druk net zo vaak op de toets DTS Neo:6 tot u de gewenste weergavewijze heeft gezonden.
Bijmeerkanalen MPEG schijfjes 9TVX
MPEG signal wird automatisch gedetecteerd en kan dus nicht worden uitgeschakeld. U kurz darüber kiezen voor een tweekanalen derivaat van een 5.1 opname. Heeft u een speakeropstelling met (een) middenachter luidspeker(s), dan kurz u de RSX-1067 forceren tot al dan nicht Rotel XS weergave.
EXTRA INFORMATIE: Behalve alle möglichkheden die hieronder de revue zullen passeren, kurz u voor beoordeling met de "2CH" toets (groep O) heen en weer schakelenCUSen het stereo "derivaat" en deeerkanalenweergave.
- Op een 5.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de +/- toetsen om—heen en—weer te schakelen:tussen MPEG 5.1 en MPEG 2.0 weergave.
- Op een 6.1/7.1 systemd. Druk op de toets "SUR+" van de afstandsbediening en druk verwolgens op de + / - toetsen om te kiezen uit de volgende opties: MPEG 2.0 (mix down), MPEG 5.1, MPEG met Rotel XS middenachter decoding, MPEG met Pro Logic IIx Music middenachter decoding of Pro Logic IIx Cinema middenachter decoding (alleen beschikbaar bij 7.1 installations). Bij MPEG 5.1 wordt de middenachter luidspreker uitgezet voor standaard 5.1 weergave. U(Intk) ook net zo vaak de DSP toets gebruiken op de voorkant van de RSX-1067 tot de gewennen optie is geseleeteerd.
Digital Stereomaterialiaal (PCM, MP3, en HDCD) 9 T V X
Deze groep digitaal opnamemateriaal is nicht Dolby gerelateerd, maar wel aangesloten op een digitale ingang van de RSX-1067. U kut deze opnames afspelen in gewoon weekkanalen stereo, Dolby 3-Stereo, 5 kanalen en 7 kanalen stereo. Oak kutu Dolby ProLogic II surround (5.1), Dolby Pro-Logic Ilx Music (bij 6.1/7.1 systemen), Dolby Pro-Logic Ilx Cinema (bij 6.1/7.1 systemen) DTS Neo:6 surround of eén van de vier "MUSIC" standen in het DSP menu gebruiken.
Alle instellen gen betreffende de lagetonenweergave (zoals luidsprekerafmetingen, subwoofer en wisselfrequentie) blijven bij gebruik van de digitale stereo-ingangen werkzaam.
EXTRA INFORMATIE: Behalve alle mogelijkheden die hieronder de revue zullen passeren, kurz u ook stereo, Pro-Logic II Cinema (5.1), Pro-Logic II Music (5.1), Pro-Logic Ilx Music (6.1/7.1), Pro-Logic Ilx Cinema (7.1), of vrij en zevenkanalen stereo afspelen middels de betreffende toetsen (groep P) van de afstandsbediening.
- Om iedere modus geschikt te makesen voor tweekanalen digitaal programma-material: druk op de "SUR+" toets van de afstandsbediening en gebruik de + / - toetsen om de gewenste modus te kiezen.
- Het kiezen van de stereoweergave-modus voor tweekanalog digitaal programmamateriaal. Druk op de toets "2CH" op de Voorkant van de RSX-1067 of van de afstandsbediening.
- Dolby Meerkanalenweergave van tweekkanalen digitaal programmamaterialaal: Twee manieren: U kurz langs de opties Pro Logic II, Pro Logic Ilx, of Stereo3 gaan middels de DOLBY PLIIx/3ST toets op de voorkant of u kurz kiezenuit Pro Logic of Pro Logic Ilx Cinema/Music met de PLC of PLM toetsen op de afstandsbediening.
Om de Cinema/Music optie te kennen wisselen in de Pro Logic II modus: tweemaal drukken op de "SUR+"toets van de afstandsbediening, verwij een van de Pro Logic modi in functie is en verzolgens uw keuze make n met de + / - toetsen.
- DTS Neo:6 meerkanalenweergave van tweekanalen digitaal programmamateriaal: U kunt uiten van de opties Neo:6 Music of Neo:6 Cinema kiezen middels de DTS Neo:6 toets op de voorkant van de RSX-1067.
Om de Cinema/Music optie te konnen wisselen in de DTS modus: tweemaal drukken op de "SUR+" toets van de afstandsbediening fijdens DTS weergave en verzolgens uw keuze make n met de + / - toetsen. - DSP meerkanalenweergave vanweekkanalen digitaal programmamaterialaal: Twee manieren: U kunt langsdisp opties Music 1-4, 5-CH, of 7-CH gaanniddels de DSP toets op de voorkant of u kuntdirect de 5-CH of 7-CH functiekiezen, metrespectievelijk de "5-CH" of "7-CH" toets opde afstandsbediening.
Analogestereoweergave 9TVX
We bedoelen met dit type programmamateriaal alle bronnen die gewoon analogog stereo op de RSX-1067 waar aangesloten. Zoals cd-spelers, tuners, (video) cassetterecorders en al die andere bronnen waar we de afgelopen fientallen jaren zo vertrouwd mee়geraatk.
Dit soort bronmateriali ve langt speciale aandacht betreffende hoe het moet worden verwerkt door de RSX-1067. Eén optie is middels de analoge "bypass". In deze weergavewijze worden het analoge signal regelrecht, maar wel via de hoofdvolumeregelaar waar de uitgangen gestuurd. Dit is pure stereoweergave zonder tussenkomst van wat voor digitale inbregn dan ook. Ook geen voorinstellenen, lagetonen beheersing of tijsdvertragingen. Zelfs de subwoofer krijt rust. Het totale signal worden directaar de eindversterkers verstuurd.
Het alternatif is dat het signalaal digitaal worden vertaald, waardoor het door allerlei processors en instellen gen bewerkt kan worden. Hierbij is dus wel alles mogelijk, lagetonen beheer, het instellen van wisselfrequencies, subwoofer gebruik, toonregeling etc. U kut aan dit signalaal dan ook diverse surroundeffecten toevoegen: zoalsweekanalen stereo, Dolby 3-Stereo en vijf en zeven kanalen stereo, maar ook Dolby Pro-Logic II surround, Dolby Pro-Logic IIx surround, DTS Neo:6 surround of een van de vier DSP "MUSIC" standen.
EXTRA INFORMATIE: Behalve alle mogelijkheden die hieronder de revue zullen passeren,kest u ook Pro-Logic II Music en Cinema, Pro-Logic Ilx Music en Cinema,vijf en zevenkanalen stereo afspelen middels de betreffende toetsen (groep P) van de afstandsbediening.
- Stereo weergave middels de analoge "bypass" voor analogestereobronnen. Gebruik de toets "2CH" op de afstandsbediening om te konnen kiezen:tussen "Stereo" (met alle digitale mogelijkheden van dien) of "ANALOG BYPASS" (zonder enige digitale inmenging).
- Ledere andere wijze van weergave van tweekkanalen analogog programmamaterialaal: Druk op de "SUR+" toets en daarna kiest u de gewenste modus middels de +/− toetsen.
- Dolbyeerkanalenweergave vanweekkanalen analogoog programmamaterialaal: Twee manieren: U kunt langs
de opties Pro Logic II, Pro Logic IIx, of Stereo-3 gaan middels de DOLBY PLIIx/3ST toets op de voorkant of u kunt kiezen UIT Pro Logic of Pro Logic IIx Cinema/Music met de PLC of PLM toetsen op de afstandsbediening.
Om de Cinema/Music optie te konnen wisselen in de Pro Logic II modus: tweemaal drukken op de "SUR+ toets van de afstandsbediening, verwijl een van de Pro Logic modi in functie is enervoigens uw keuze make n met de + -toetsen.
- DTS Neo:6 meerkanalenweergave van tweekkanalen analogog programmamateriaal: U kunt uiten van de opties Neo:6 Music of Neo:6 Cinema kiezen middels de DTS Neo:6 toets op de voorkant van de RSX-1067.
Om de Cinema/Music optie te konnen wisselen in de Neo:6 modus: tweemaal drukken op de "SUR+ toets van de afstandsbediening tijdens Neo:6 weergave en verzolgens uw keuze maken met de + /toetsen.
- DSP meerkanalenweergave van tweekkanalen analogog programma-materialaal: Twee manieren: U kunt langs de DSP opties Music 1-4, 5-CH, of 7-CH gaan middels de DSP toets op de voorkant of u kunt direct de 5-CH of 7-CH functiekiezen, met respectievelijk de "5-CH" of "7-CH" toets op de afstandsbediening.
NogmeerInstellingen
De tijdelijke luidsprekerniveauinstalling D T
Het correcte weergaveniveau van alle kanalen moet ingesteld worden met de "testtoon procedure" tijdens het opzetten van de installmentie. Maar daarna bent u toch in staat het relatieve niveau van het middenkanaal, de surroundkanalen, het middenachterkanaal of het subwooferkanaal, met de afstandsbediening of middels toetsen op de voorkant, tijdelijk te beinvloeden. Deze tijdelijke instellenen blijven gezhandhaafd totdat u een andere ingang kiest of op het moment dat u de RSX-1067 uitzet.
Het instellen van deiveau's middels de afstandsbediening:
- Kiesuit een van de toetsen van de D-groep. Kies toets "C" voor het middenkanaal, toets "S" voor het subwooferkanaal of toets "R" voor een van de achterkanalen (iedere druk op deze toets schakelt tussen de surroundkanalen en het middenachterkanaal). De gekozen luidspreker vertoont zich nu kortstondig, met z'n ingesteldeiveau, op hetinfoschem.
- Gebruik tenslotte de op-en neertoetsen om het gewenste niveau in te stellen.
EXTRA INFORMATIE: Als u nied binnen tien seconden uw instelling maakt, gaat de RSX-1067 waar terug in zijn normale doe en verandert er dus niets.
Als u in de bovenstaande procedure een luidspreker heeft gekozen ziet u nog een keuzemogelijkheid: "GROUP DELAY". Hier volgt de uitleg.
De tijdelijke groepsvertragingsinstelling D T
Als u bovenstaande instellingen maakt bent u instaat om nóg een tijdelijke verandering aan te brengen: het instellen van de vertragingsstijd voor alle luidsprekers of te wel het lipsynchronon maken van het geluid. Met de "GROUP DELAY" kut u de vertragingsstijd van het geluid binnen zekere marge aanpassen in die situatuies waar het beeld en geluid Niet met elkaar synchroon lopen. Dit verschijnsel kan gebeuren bij omgezette digitale tv-signalen, bij het combineren van radio en tv programma's, maar ookDVD schijfjes hunnen last hebben van dat uit de pas lopen van geluid en beeld.
Net als bij de voornoemde luidspekerinstallingen is deze instelling ook tijdelijk. Het schakelt de oorspronkelijke instelling uit tot het moment dat u een andere ingang kiest of de RSX-1067 uitzet.
Het instellen van de vertragingstijd middels de afstandsbediening:
- Druk tweeemaal op de toets "C" van de D-groep van de afstandsbediening.
- Gebruik tenslotte de op-en neertoetsen om de gewenste vertragingstijd in te stellen.
Deinstalling van het dynamischbereik K
Digitale bronnen haben over het algemeen een研究成果. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u Den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook gewiek dat u den huis teken. Het is ook bewertet. Het is ook bewertet. Het is ook bewertet.
Er zijn voor Dolby Digital drie verschillende instellungen beschikkaar:
MAX: (geen compressie/volledige dynamiek)
MID: (enige compressie, vergelijkbaar met de dynamiek van een cd-opname)
MIN: (veel compressie/weinig dynamiek, maar toch altiijd nog vergelijkbaar met die van een VHS-opname.)
Een "D RANGE" indicator in het_infoschemlicht op wonneer de compressiefunctie aan staat. Deinstilling zelf verschijnt heel even in het alfanumerieke scherm.
Het instellen van de dynamiek:
Tijdens het afspelen van een Dolby Digital opname drukt u meertere malen op de toets "DYN" totdat de gewenste instelling op het_infoschem verschijnt. Deze instelling blijft gehandhafd voor ieder Dolby Digital programmamaterialiaal, tot u hem verandert.
EXTRA INFORMATIE: De dynamiekinstellungenfunctie is alleen beschikbaar tijdens Dolby Digital signaalaanbod. Dus met andersoorrig programmamateriaal werkdt de dynamiekbeperking Niet.
De (tijdelijke) contour/ toonregelinstellungen 16 T Y
Met de contourinstellingen (zowel via de afstandsbediening als op de voorkant beschikbaar) wijzigt u het uiterste hoge- en lagetonenaanbod van het frequentiespectrum.
De instellingen die u maakt zich slechts tijdelijk, ze blijven intact totdat u maar een andere ingang overschakelt of het apparaatuitzet. Permanente instellingen kunt u make in het "Contour Setup" menu.
Het maximum regelbereik van de contourinstellingen is ± 6 dB. HF wijzigingen beinvloeden de hogetonen (de sprinkle van de weergave), LF wijzigingen beinvloeden de basweergave. De wijzigingen hebben alleen effect op de luidsprekers die zich gekozen in het "Contour Setup" menu en zich op het_infoschem te bekijken.
Het veranderen van de contourinstelling met de afstandsbediening:
- Druk op de toets "TONE" an de afstandsbediening of LF of HF verschijnt op uw beeldbuis en/of infoschemm. Druk eventueel nogmaals op "TONE" om de andere instelling te konnen make.
- Gebruik de op- en neertoetsen om de gewenste instellingen te make. Als u de wijzigingen heeft gedaan za de informatie vanzelf na een paar seconden van het scherm verdwijnen.
Het veranderen van de contourinstelling op de voorkant:
- Draai aan de lagetonen regelaar (LF) om de lagetonen (bassen)te beinvloeden
- Draai aan de hogetonen regelaar (HF) om de hogetonen te beinvloeden
In het hoofdstuk "De klankkleurinstellenen van de individuele kanalen" worden de permanente contourinstellenen, voor zichs alle kanalen besproken.
EXTRA INFORMATIES: De toonregelinstelleningen zijn beschikbaar voor alle weergavemodi en voor alle ingangen, behalve voor deeerkanaleningang "MULTI" en tijdens "ANALOG BYPASS" weergave.
De bioscoopcorrectie: CINEMA EQ J
De toets "EQ" bepaalt of deze speciale correctieinstelling aan staat of Niet. De correctiemogelijkheid kan bij bepaalde films aantrekkelijk zich: u bent in staat het acoustische verschil:tussen een bioscoopzaal en de theaterthuis omstandigheid te compenseren.
De "EQ" instelling werkst onafhankelijk van de ingangskeuze. U zet hem aan en hij is werkzaam op de dan gekozen bron.
De bedieningsorganen van de tuner
De RSX-1067 heeft een digitale synthesizer AM/ FM-tuner binnen zijn gelederen. Deze heeft de mogelijkheid RDS informatie te ontvangen en het vastleggen van 30 zenders. U=kunt de tuner op meerdere wijzen afstemmen. Hieronder vindt u een overzicht van de afstemmogelijkheden. (Meer gedetailleerde informatie elders.)
Bij het handmatig afstemmen gaat u op en neer de frequentieband af (als u op "frequentieafstemmen" heeft ingesteld) Het is een kwestie van indrukken en loslaten van de afstemtoetsen.
- Bij het direct op een>|frequentie afstemmen kunt u meteen de gekende frequentie van een zender intoetsen. Druk op de toets "DIRECT" of op de toets "FRQ DIRECT" op de afstandsbediening) en toets de frequentie in middels de numerieke toetsen op de afstandsbediening.
- Bij het automatisch maar een>|frequentie zoeken, zoekt de tuner op of neer de band afaar de eerste de beste goed te ontvangen zender. Houdt tenminste gedurende een hele seconde een afstemtoets ingedrukt om het proces te starten.
- Bij het gebruik makes van voorkeuzestations kunt u met de numerieke toetsen direct een nummer van een zender indrukken die u in het geheugen van de tuner heeft gezet.
- Bij het handmatig afzoeken van de zenders in het geheugen gezakt de tuner de band af maar de zenders die u in het geheugen heeft gezet. Staat de tuner in "PRESET" en drukt u op een "TUNING" toets (CH UP/DWN op de afstandsbediening), dan stemt de tuner af op het eerste het Beste geprogrammeerde station.
Druk op de toets "PRESET" om de voorkeurafstemmodus te kiezen of druk op "TUNE" om in de frequentieafstemmodus te komen. Gebruik de toets "P-TUNE" om toen en waar te schaken van voorkeuze- maar frequentieafstemmen.
- Bij het automatisch aftasten van de zenders in het geheugen zoekt de tuner de hele band afaar zenders die u in het geheugen heeft gezet. Druk op de toets "SCAN" van de afstandsbediening om het
automatisch aftasten aan te vangen. Druk nogmaals op deze toets om het aftasten te beëindigen en te gaan luisteren maar de gewenste zender.
Bij RDS (Europa) of RBDS (VS) radio-ontvangst worden u een aantal extra zoeken afstemmogelijkheden geboden, die gebaseerd zijn op een datastroom die door bepaalde zenders wordenuitgezonden. Zie het RDS hoofdstuk voor verdere informatie.
EXTRA INFORMATIE: Wanneer u de RSX-1067 voor het eerst installeert dan zich de afstemmogelijkheden voor uwplaatslijke omstandigheid ingesteld. Om deze fabrieksinstellenen te veranderen moet u het hoofdstuk "Default Setup" raadplegen.
De golfengtetoets "BAND" 15 H
U kunt met de toets "BAND" heen en wee schakelenussen AM en FM. Een indicator op het infoscheml当场 uw keuze zichen met de afgestemde zender.
EXTRA INFORMATIE: Met de toets "BAND" worden vanzelf op tuner overgeschakeld.
De afstemtoetsen "TUNING" 12 P
Met de toetsen "TUNING" en "CH UP/DWN" op de afstandsbediening kunt u op drie manieren afstemmen .
Gewoon op freiagentie afstemmen: druk kort op een "TUNING" toets om op de volgende freiagentie af te stemmen, met of zonder zender op deze freiagentie. Wilt u automatisch een zender zoeken druk dan een van de "TUNING" minstens een seconde in. In het infoschem permverschijnt AUTO, er worden nu afgestemd op de eerste de Beste goed te ontvangen zender. Is het Niet het gewenste station herhaal dan de procedure tot u de zender gezonden heeft. Zwakke stations worden met deze procedure overgeslagen.
EXTRA INFORMATIE: Om in de frequentieafstemmodus te komen drukt u op de toets "TUNE" van de afstandsbediening of druk op de toets "P-TUNE", dan kut u heb en weerschakelenussen frequentieafstemmen en voorkeuzeafstemmen.
Afstemmen in de voorkeuze (PRESET)
modus. Druk op een "TUNING" toets (CH UP/ DWN op de afstandsbediening), om op het eerstvolgende voorkeuzestation af te stemmen.
EXTRA INFORMATIE: Om in de voorkeuzeafstemmodus te komen drukt u op de toets "PRESET" van de afstandsbediening of druk op de toets "P-TUNE", dan(Int) een en weerschakenussen frequentieafstemmen en voorkeuzeafstemmen. In het_infoschemlicht de PRESET indicator op.
Afstemmen in de RDS PTY modus. Druk op een "TUNING" toets (CH UP/DWN op de afstandsbediening), om het gewenste programmatype te konnen kiezen van de lijst op het_infoschem.
EXTRA INFORMATIE: Met eenaar indicators in hetinfoschem wordt U geholpen bij het afstemmen. Groot wordt de frequentie getoond. TUNED wordt gemeld bij voldoende sterkte en u ziet ST staan wanner in stereo wordtuitgezonden.
Nogmeer informatie:Door op eén van de "TUNING"toetsen te drukken schakelt de RSX-1067 automatisch over op tunerweergave.
De geheugentoets "MEMORY" 14
De toets "MEMORY" worden gebruikt om uw voorkeuzes in het geheugen te konnen zetten.
De numerieke toetsen: Voorkeuzes 10 14 B
De RSX-1067 kan 30 voorkeuzestations voor u vasthouden welke oproepbaar zijn middels de numerieke toetsen. Het vastleggen:
- Stem af op het gewenste station AM of FM.
- Druk op de toets "MEMORY" op de voorkant. Gedurende maximaal 5 secondenlicht MEMORY op in het infoschem.
- Tijdens het knipperen van MEMORY drukt u op het gewenste nummer waaronder u de zender wenst op te slaan. Voorbeeld wenst u de zender onder 3: druk op 3, onder 15 druk eerst op 1 en dan op 5.
- Zat er al een zender onder dat nummer dan wordt deze zender gewist.
Om op een voorkeuzestation af te stemmen drukt u simpelweg op de numerieke toetsen. Voorbeeld: om af te stemmen op
voorkeuzender 3 drukt u op 3 en om b.v. af te stemmen op zender 15, drukt u eerst op 1 en verwolgens op 5.
EXTRA INFORMATIE: U kunt ten alle tijden de tuner activeren door een van de numerieke toetsen op de voorkant van het apparaat in te drukken of de numerieke toetsen van de afstandsbediening te gebruiken, maar dan pas nadat u de tunerfunctie heeft geactiveerd.
Het volgende onderwerp behandelt het direct intoeansen van eenZendfrequentie.
De toets "DIRECT" De toets "FRQ DIRECT"
Weet u de frequentie van een gewenst station, dan kurz u middels de "DIRECT" toets en de numerieke toetsen deze meteen intoetsen.
-
Druk, om de functie van de numerieke toetsen van voorkeuzeafstemmen te veranderen maar direct frequentie.afstemmen, op de toets "DIRECT" op de voorkant of de toets "FRQ DIRECT" op de afstandsbediening, er verschijnen nu vier balkjes in het_infoschem nu kunt u met de numerieke toetsen direct een frequentie inbrengen. In het_infoschem verschijnen nu 4 strepen waarvan de eerste knippert.
-
Breng nu met een numerieke toets het eerste cijfer van de freiagentie in. Het cijfer verschijnt nu in het scherm en de tweede streep knippert nu. Breng de rest van de cijfercombinatie in. Drukt u 1 in dan verschijnt bij het afstemmen 10. Bent u klaar met de cijfercombinatie dan verschijnt automatisch de gewenste zender. Let op: dit is de werkwijze voor een in Europa gekochtte RSX-1067
Voorbeelden:
FM 87.50
Druk: 8 > 7 > 5 > 0
FM 101.90
Druk: 1 > 1 > 9 > 0
AM1413
Druk: 1 > 4 > 1 > 3
De toets "MONO" 13 De toets "FM MONO" 6
Met de "MONO" toets op de voorkant en de toets "FM MONO" op de afstandsbediening, schakelt u over van stereo- maar mono-onvangst. Bij voldoende veldsterkte za tijdens een stereouitzending ST in het scherm verschijnen. Heeft u op mono overgeschakeld dan worden het geluid mono ook al betreft het een stereouitzending.
EXTRA INFORMATIE: Het overschakelen op mono kan zinnig�zijn wonneer een stereozender slecht doorkomt. Beter goed mono dan slecht stereo!!
De toets "TUNE" E
De toets "PRESET" F
De toets "P-TUNE" AA
Met deze toetsen op de afstandsbediening schakelt u heb en weer:tussen voorkeuzeafstemmen en het gewoon op freqentie afstemmen. Bij het gewoon afstemmen gaat de RSX-1067 iedere keer maar een volgende freqentie en tijdens PRESET stemt hij iedere keer af op een volgend voorkeuzestation.
Wenst u af te stemmen in de frequentiemodus druk dan op "TUNE". Wenst u af te stemmen in de voorkeuzemodus druk dan op "PRESET". Wilt u heb- en weerschakenussen deze twee modi, dan kunt u dat doen middels de toets "P-TUNE". Als de voorkeuzemodus actief is, staat de PRESET indicator in het_infoschem aan.
De toets "SCAN" L
Met deze toets activeert u een proces waarmee u in vogelvlucht langs al uw voorkeuzegers gaat. De RSX-1067 stopt vrij seconden bijijdere zender. Heeft u het gewenste station gezonden, druk dan nogmaals op de toets "SCAN".
EXTRA INFORMATIE: Bent u toeallig al actief in de voorkeuzeafstemmodus en u drukt op de toets "SCAN" dan stemt de RSX-1067 af op de eerste zender hoger in de volgorde. Vervolgens gaat hij verdter met bovenstaande procedure om bij de oorspronkelijke zender te stoppen.
RDS radio-ontvangst
De RSX-1067 is uitgerust met een R(adio)D(ata)S(systems) ontvangst möglichkheid. Door een databroom die wordt uitgezonden door veel zenders krijt FM extra functionaliteit. De extra mogelijkheden zijn:
- Het weergeven van de stations naam (b.v. Radio 1)
- Het weergeven van het soort programma-materialiaal dat worden uit gezonden (b.v. Rock, Nieuws)
- Verkeersinformationatie
- Mededelingen die over het_infoschemtrekken.
Ook biedt RDS extra Zoekfunctions
- Het Zoeken maar een zender met een bepaalde programma-inhoud (PTY)
- Het Zoekenaar verkeersinformatie (TP)
- Het zoeken maar speciale verkeersinformatie (TA)
EXTRA INFORMATIE: Het RDS system is volkommen afhankelijk van de zender. RDS informatatie is dan ook alleen maar beschikkaar als de betreffende zender RDS data uitzendt. Is er geen RDS dan functioneert de RSX-1067 als een gewone radio-ontvanger.
EXTRA INFORMATIE: Niet iedere FM-zender zendt RDS informatatie uit. RDS informatatie krijt u dus alleen van die FM-zenders die een RDS databstroom uitzenden. Is er geen RDS voorhanden dan acteert de RSX-1067 als een gewone tuner-versterker.
De toets "DISP" BB
U kunt vrij verschillende_infoschem informationskrijgen wanneer een zender RDS data uitzendten de RDS indicator oplicht. Gebruik nu de toets "DISPLAY" om de vrij opties te bekijken:
- Normale FREQUENTIE weergave.
- PROGRAM SERVICE, meestal is dat de roepnaam van de zendgemachtigde: AVRO, BBC etc. Zendt de betreffende zender geen RDS data uit dan staat in het scherm "NO NAME DATA".
- PROGRAM TYPE: dit is een korte omschrijving van de inhoud van het programme volgens een standard lijst die in de betreffende regio gehenteerd worden. Zendt de betreffende zender geen RDS datauit dan staat in het scherm "NO PTY DATA".
- CLOCK TIME: de datum enarend ontvangen van de afgestemde zender. Zendt de betreffende zender geen RDS datauit dan staat in het scherm "NO TIME DATA".
- RADIO TEXT: voor bij trekkende extra informatie uit gezonden door de betreffende zender. Gaat de zender dergelijk data uitzenden dan verschijnt RT in het scherm en begint de tekst te lopen. Zendt de betreffende zender die data Niet ut dan staat in het scherm "NO TEXT DATA".
De toets "PTY" BB
Met de PTY functie=kunt u een zender opzoekenden een spezial programmastype uitzendt.
- Druk op de toets "PTY". Het huidige programmatype worden in het_infoschem weergegeven.
- Indien gewenst sunt u nu het programmatype veranderen met de "TUNING"toetsen "UP" en "DWN".
- Druk nu binnen de tien seconden nogmaals op de toets "PTY". De tuner gaat nu waar een andere zender zoeken met het geselecteerde programmatype. Drukt u niet binnen de tien seconden, dan worden de PTY functie opgeheven.
- Wordt het programmatype Niet gezonden, dan worden waar afgestemd op deIRST afgestemde zender.
- U=knt de PTY functie opheffen door op een willekeurige toets te drukken.
EXTRA INFORMATIE: Zendt deze LASTE zender PTY datauit, danGaat de PTY indicator in hetinfoschem branden.
De foets TP BB
Met deze functie=kunt u verkeersinformatie zoeken.
- Druk op de toets "TP". De tuner gaat nu maar een zender Zoeken met verkeersinformatie. Wordt er een zender gezonden dan verschijnt de aanduiding TP in het_infoschem.
- Wordt er geen verkeersinformatie gezonden, dan worden waar afgestemd op de LAST afgestemde zender.
- U=knt de TP functie opheffen door op een willekeurige toets te drukken.
De foets TA BB
Met deze functie kurz u zenders Zoeken die speciale verkeersaankondigingen uitzenden.
- Druk op de toets "TA". De tuner gaat nu maar een zender zoeken die dergelijkke informatatie uitzendt.
- Wordt er geen zender gezonden, dan worden weeer afgestemd op de LAST afgestemde zender.
- U=knt de TA functie opheffen door op een willekeurige toets te drukken.
De “Zone 2” Bediening
Met de RSX-1067 bent u in staat een tweede ruimte van (stereo)geluid te voorzien en waar tevens de installmente te bedieren. U kut namelijk in die ruimte een andere bron kiezen dan die werkzaam is in de hoofdluisterruimte, deze bron kan u ook nog bedieren en kut u in die tweede zone ook het geluidsniveau onafhankelijk bepalen.
Om deze möglichkeit te gebruiken heeft u wel wat extra componenten nodig: een extra stel luidsprekers, een tweede versterker om die luidsprekers aan te sturen, eventuele nog een tv voor de videosignalen en een (door derden te leveren) infraroodontvanger/zender om de instructies van de afstandsbediening bij de RSX-1067 te krijgen.
De tweede zone kan vanuit de hoofduisterruimte bediend worden met de toets "ZONE" op de voorkant van de RSX-1067 of met bezelfde toets van de afstandsbediening. Bediening vanuit de andere ruimte kan alleen met behulp van een extra infraroodunit (van b.v. Xantech of Marmitek) welke de infraroodsignalen doorstuurt maar de "ZONE REM IN" aansluiting op dechterkant van de RSX-1067.
Een pau parten waaraan u moet denken bij de Zone 2 functie:
- Er zijn twee opties voor het instellen van het geluidsniveau in de alternatieve ruimte. Deze opties(Int)kunt u kiezen middels hetinfoschem configuratiemenu. Mogelijkheid 1: "VARIABLE", u heeft volledige contro op het geluidsniveau via de RSX-1067. Mogelijkheid 2: "FIXED" volumeregeling in de tweeede ruimte is via de RSX-1067 Niet mogelijk, het volume wordt op een bepaald vast niveau ingesteld. Dit kan handig zijn wanner de versterker in de tweeede ruimte van een eigeng volumeregelaar is voorzien of wanner het signalaal maar een distributieversterker met meerere volumeregelaars worden gestuurd.
- De afstandsbediening RR-1050 die worden geleverd bij de RSX-1067 kan alleen in de tweede zone geleukt worden via een extra infraroodeenheid (zie boven). Hij kan zo geprogrammeerd worden dat hij dan ook broncomponenten via de infrarooduitgang van de RSX-1067 kan bedieren.
Van alle analoge bronnen die op de RSX-1067 waar de tweede zone. Zone 2 werkst totaal
onafhankelijk van de hoofdluisterruimte. U kunt dus voor de tweede ruimte een bron kiezen en het volume regelen zonder de installment van de hoofdluisterruimte zichs te konnen beinvoeden.
- Vermijd het tegelijkkertijd zenden van het infraroodssignaal waar het oog van de RSX-1067 en het oog van de tweede zone. Feitelijk betekent dat, dat de tweede zone zich altijd elders in hetuis moet bevinden en dus onzichtbaar要去en voor de RSX-1067 zich.
Het aan/uitzetten van Zone 2.
Zodra de hoofd aan/uitschakelaar op de achterkant van de RSX-1067 op "ON" staat kan de tweede zone onafhankelijk van de hoofduisterruimte aan- en uitgezet worden. Wanner u in de hoofduisterruimte op de ON/ OFF toetsen van de afstandsbediening drukt dan bedient u alleen de installmentie in die ruimte en heeft deze handeling geen invloed op de geluidsinstallatie in de tweede zone. Omgekeerd heeft iedere opdracht gemaakt in de tweede zone geen invloed op de installmentie in de hoofduisterruimte. Staat de hierboven genoemde hoofschakelaarECHTER in de "OFF" positie, dan kurz u drukken wat u wil, er gebeurt nergens helemaal niets!
EXTRA INFORMATIE: Voor een correcte aan/uit bediening van de tweede zone要去 u de RSX-1067 in zijn fabrieksinstelling "DIRECT" latent staan of hem in "STANDBY" zetten middels het "OTHER OPTIONS" menu beschreiben in het hoofdstuk "Het opzetten van uw Installatie".
Bediening van Zone 2 vanuit de hoofdluisterruimte
2 4 7 A Q T U
U kunt de tweede zone aan/uitzetten, van ingang verwisselen en zijn volume instellen zowel middels de bedieningsorganen op de voorkant van de RSX-1067 als met de afstandsbediening. U doet dat door de toets "ZONE" (op afstandsbediening en RSX-1067) in te drukken. "Zone 2" verschijnt in het_infoschem en/of op uw beeldbuis. De RSX-1067 is nu in staat om tijdelijk Zone 2 te bedieren. U krijtten seconden om het geluidsniveau en/of de ingangskeuze van de tweede ruimte te veranderen.
Het aan/uitzetten van de tweede luisterruimte (Zone 2):
- Druk op de Voorkant of op de afstandsbediening op de toets "Zone 2". De Zone 2 status verschijnt nu op uw_infoschem en/op uw beeldbuis.
- Druk nu nogmaals op toets "Zone 2" om de tweeede ruimtefunctie aan of UIT te zetten.
- Bereiken de RSX-1067 binnen tien seconden geen verdere instructies dan gaat de RSX-1067 wee terug op normale bediening.
Het veranderen van de bronkeuze voor Zone 2:
- Druk op de toets "ZONE" van de RSX-1067 of de afstandsbediening. De Zone 2 status verschijnt nu op uw_infoschem en/of op uw beeldbuis.
- Druk binnen tien seconden op eén van de "INPUT" (ingangs)toetsen om de gewenste bron voor Zone 2 te kiezen. De geselecteerde bron verschijnt nu op het_infoschem. U(Intk ook met de + / - toetsen van de afstandsbedietening door de opties gaan.
- Bereiken de RSX-1067 binnen tien seconden geen verdere instructies dan gaat de RSX-1067 wee terug op normale bediening.
Het veranderen van het volume in Zone 2:
- Druk op de toets "ZONE" van de RSX-1067 of de afstandsbediening. De Zone 2 status verschijnt nu op uw_infoschem en/of op uw beeldbuis.
- Verander binnen tien seconden het geluidsniveau van de andere ruimte, met de volumeregelaar op de RSX-1067 of met de toetsen "VOL" van de afstandsbediening. Het ingestelde niveau verschijnt nu op het infoschem.
- Bereiken de RSX-1067 binnen tien seconden geen verdere instructies dan gaat de RSX-1067 waar terug op normale bediening.
Bediening van Zone 2 vanuit Zone 2 A O Q T
Met een goed geconfigureerd infrarood doorgeefsystem heeft u met de RR-1050 volledige controle over de bediening van de tweede zone. U kunt dan een bron kiezen, het volume instellen en de hele zone aan/uitzetten. Wat voor commando u ook in zone twee geeft, hij heeft alleen impact op zone 2, alsof u een volkommen onafhankelijk installatione heeft voor die ruimte.
- Om de tweede zone aan/uit te zieten, gebruikt u de "ON/OFF" toetsen van de RR-1050. Om het volume in te stellen gebruikt u de "VOLUME" toets van de RR-1050 en om een andere ingang te kiezen gebruikt u de "DEVICE/INPUT" toetsen van de RR-1050. U(Inte)k ont ook met de + / - toetsen van de afstandsbediening langs de ingangen gaan.
EXTRA INFORMATIE: De volume-instelling voor zone 2 is alleen beschikbaar als de optie "VARIABLE" is gekozen in het instelmenu. Met de optie "FIXED" ligt het lijniveau aan der Zone 2 vast.
HET OPZETTEN VAN UW INSTALLATIE
De RSX-1067 biedt u twee informatiebronnen om u te helpen bij de bediening van uw installatione: Ten eerste worden iedere bedieningshandeling (volume, ingangswisseling etc.) op het infoschem van de RSX-1067 en uw beeldbuis vertoond. Deze info's spreken voor zich.
Een meer uitgebrend infosystem is (continu) beschikbaar zodia u de toets "MENU/OSD" van de afstandsbediening gekrukt. Deze scherminfomenu's leiden u door de configuratie en het opzetten van de RSX-1067. De instellingen die u dan maakt dragen eenmeer continu karakter bzwat ze in het geheugen worden gezet, zodat u zich tijdens de normale bediening van de RSX-1067 waar geen zorgen over hoeft te maken.
De_infoschemmenu's kunnen in meerere talen gesteld worden. Van fabriekswege staat de RSX-1067 op Engels ingesteld. Of uw taal in het lijstje is opgenomen leert u in de hier volgende instructies. Wenst u van taal te veranderen voordat u gaat configureren, ga dan maar "OTHER OPTIONS" van deze gebruiksaanwijzing.
De Beginselen van het Menu
De navigatietoetsen
De onderstaande toetsen worden gebruikt om door het_infoschemmenu te navigeren.
De "MENU/OSD" TOETS: Druk opdezetoets om de "SYSTEEM STATUS" te latent zien. Druk verzolgens op "ENTER" (T) om in hethoofdmenu ("MAIN MENU") te komen. Dit menuheeft verbindingen met alle andere menu's. Iser al een menu geopend druk dan nogmaals opdeze toets om het te sluiten.
De op- en neertoetsen ("UP/DWN"): Gebruik deze toetsen om van boven maar beneden door de menu's te gaan.
De plus- mintoetsen (^+ / - ^+) :Gebruikdezetoets om een bepaald onderdeel van het geopende menu te wijzigen.
De bevestigingstoets ("ENTER"): Als u in het "SYSTEM STATUS" menu bent drukt u op "ENTER" om in het hoofdmenu ("MAIN MENU") te komen. In ieder ander menu gebruikt udezze toets om uw gemaakte verandering te bevestigen en wee terug te gaan maar het hoofdmenu.
Het menu "SYSTEM STATUS"
SYSTEM STATUS
Het menu "SYSTEM STATUS" is een momentopname van de huidige instellenen en het startpunt om in alle andere menu's te komen. Dit scherm verschijnt wanner u de toets "MENU/OSD" indrukt en geeft u de onderstaande informatie:
"LISTEN": de ingang van de bron waar op dat moment maar luistert.
"VID INPUT": de video-ingang waar u op dit moment maar kijk. Dat kan zijn een van de "VIDEO 1-5" ingangen of "OFF" (video uiit)zoals aangegeven in het "INPUT SETUP" menu. Dit is hoogstwaarschijnlijk het videosignaal dat bij die gekozen audiobron hoort, maar dat hoefft Niet zo teল.
"RECORD": De gekozen bron voor audio/video opname.
"MODE": De gekozen wijze van (surround) weergave.
"INPUT": De soort van ingang voor de huidige bron: (optisch digitaal, coaxiaal digitaal, analogog etc.).
"VOLUME": De volume-instelling van dit moment.
"ZONE": De huidige status van de tweede zone: ON (aan) of OFF (uit).
"SPEAKERS": Laat zien welke van de aangesloten luidsprekers er in functie zich.
Er kuren in dit scherm geen veranderingen gemaakt worden. Dit scherm geeft alleen informatie. Om waar de andere menu's te kuren gaan, drukt u op de toets "ENT" u komt dan weer terug in het hoofdmenu ("MAIN"). Om de RSX-1067 werk in zijn normale doeon te lately komen en het infoschemrui te zetten, drukt u nogmaals op de toets "MENU/OSD".
EXTRA INFORMATIE: Het "SYSTEM STATUS" menu verschijt iedere keer zo'n vrij seconden wanneer u het apparaat aanzet. Het scherm gaat vanzelf weeruit.
Het hoofdmenu "Main Menu"
MAIN MENU
INPUT
SPEAKER
DELAY
TEST TONE
SUB SETUP
ZONE 2
OTHER
DEFAULT
CONTOUR
EXIT
Via het hoofdmenu sunt u tien configuratie-opties bereiken. U komt in het hoofdmenu door op "ENTER" te drukken vanuit het "SYSTEM STATUS" menu, maar het kan ook vanuit de meeste andere menu's. Om bij het gewenste menu te komen gaat u waar naar toe middels de "UP/DWN" toetsen van de afstandsbediening en druk verwolgens op "ENTER". Wenst u werk op normale bediening over te gaan, druk dan op "MENU/OSD" van de afstandsbediening.
Het configureren van de Ingangen
Het bestemmen van de ingangen heeft een sleutelfunctie in de configuratie van uw RSX-1067. Met het configureren van de ingangen kunt u alle ingangen volkommen maar uw hand zetter: het type aansluiting, de gewenste (surround)weergavewijze, eigien naamplaatje en nog veel meer. De hier volgende schermmenu's� duv voor het configureren van de ingangen.
Het menu "Input Setup"
INPUT SETUP
LISTEN:CD
UID INPUT:Video 1
INPUT LABEL:
INPUT:Coaxial 2
CINEMA EQ:Off
2VTRIGGER:1
DEFAULT MODE:Dolby 3 Stereo
GROUP DELAY:200ms
MAIN MENU
Met dit menu, dat u kan bereiken via het hoofd "MAIN" menu, configureert u de brongingangen. De opties die u kut selecteren met de "UP/DWN" toetsen zich als volgt:
"LISTEN": Met deze optie kunt u de bron (CD, TUNER, TAPE, VIDEO 1-5 en MULTI INPUT) wijzigen waarnaar op deze ingang wenst te luisteren. Naast het veranderen bent u tevens in staat deze ingang opnieuw te configureren.
"VID INPUT": Met deze optie kiest u de videobron welke u wenst zeien bij de geluidsbron die staat aangegeven in de eerste regel.
Mogelijkheden: "VIDEO 1-5" en "OFF" (uit, geen beeld dus). Normaal gesproken kiest u het beeldsignaal dat bij het geluid haort, maar u heeft erchter de mogelijkheid een andere beeldbron te kiezen. Voor pure geluidsbronnen Zoals een cd-speler zet u de beeldingang dus op "OFF" sondern er toch niets te zien valt.
"INPUT LABEL": U=kunt de achterfterige namen van de ingangen zich aanpassen. Selecteer de lijn om het naamgeven te starten. De eerste letter knippert nu.
- Werk met de + / - toetsen van de afstandsbediening om de gewenste letter te vindenuit de lijst van möglichkheden.
- Druk verwolgens op de toets "ENT" om de letter te bevestigen en ga waar de volgende positie.
- Herhaal stappen 1 en 2 tot de neue waamCLAar is (inclusief de spaties max. 8 letters).Nadat u de laatste maal de toets "ENT" heeft ingedrukt worden de neue waam in het geheugen gezet.
"INPUT": Wijst de fysieke ingang toe aan de bron die staat aangegeven op de eerste regel van dit menu. De möglichkheden zijn: "ANALOG", 3x "OPTICAL" (OPTICAL 1-3) en 5x "COAXIAL" (COAXIAL 1-5).
Wonneer voor een digitale ingang is gekozen, za bij weergave via deze ingang de RSX-1067 eerst maar een digitaal signal Zoeken, vindt hij dat Niet dan za op de analoge ingang worden overgeschakeld.
Wanneer voor een analoge ingang is gekozen, zal bij weergave via deze ingang de RSX-1067 nooit voor een digitaal signalkkiezen, ook al zou er een dergelijk signal op die ingang staan. Dus de keuze voor analoog is bepalend voor de weergavewijze van de RSX-1067 van die bepaalde ingang. Wij adviseren om bij bronnen met een digitale uitgang voor de keuze digitaal te kiezen, de RSX-1067 kan dan zichlkiezen met zichn "auto-sensing" system.
EXTRA INFORMATIE: Wonneer u een bron met een digitale uitgang selecteert, za het digitale signal als tijd maar de digitale uitgangen voor opname worden gestuurd.
"CINEMA EQ": Met deze optie kurz u de geluidskwaliteit van oude films wat aanpassen aan de acoustiek van uw ruimte, tenslotte heeft u geen bioscoop. Vooral de wat slissende hogetonnen, kenmerkend voor oude films, worden aangenamer om aan te horen. U kunt deze optie als vaste instelling kiezen voor een bepaalde ingang, maar normal gesproken staat deze optieuit (OFF). Tenzij u over een bepaalde ingang altijd dit soort films weergeeft en u dus dan altijd last zou hebben van dat wat aggressieve ouderwetse filmgeluid.
"12V TRIGGER": De RSX-1067 heeft drie z.g. "trigger" uitgangen (genaamd: 1, 2 en Zone 2). Met deze triggeruitgangen kutu andere apparatuur middels een 12 volt signaal aan en uitzetten. Dit aan/uitzetten van apparatuur worden gekoppeld aan een bepaalde ingang. Voorbeeld: ledere keer wonneer u "VIDEO 1" kiest wordt automatisch uwDVD-speler geactiveerd. De combinatiemogelijkheden die u heeft+zijn: 1/ 2/ALL (allemaal)/NO (geen).
"DEFAULT MODE": U kurz voor iedere ingang een vaste (surround)weergavewijze instellen. Deze vaste instelling worden dan altijd door de RSX-1067 gezrukt, mits een bepaald signaal de automatische conversie activeert of odomat u middels instructies op de afstandsbediening of op de Voorkant van de RSX-1067 met een van de surroundmodus toetsen anders bepaalt.
EXTRA INFORMATIE: De vaste (surround)-instellenen worden voor iedere ingang zowel digitaal als analogog apart opgeslagen.
De instelmogelijkheden die u ter beschikking staan zich: Dolby Pro-Logic II, Dolby 3 Stereo, Music 1, 2, 3, en 4, vijfkanalen stereo, zevenkanalen stereo,weekanalen PCM,DTS Neo:6,"bypass" (alleen voor analoge ingangen) en stereo.
EXTRA INFORMATIE: De hier volgende typen schijfjes en digitaal programmamaterialial worden over het algemeen automatisch gedetecteerd en behoeven dus geen extrahandelingen uwerzijds om correct vertaald te worden: DTS, DTS-ES, Matrix 6.1, DTS-ES Discrete 6.1, Dolby Digital, Dolby Digital Surround EX, Dolby Digital 2-channel, MPEG Multichannel, PCM 2-channel, PCM 96 kHz, MP3, HDCD en HDCD 96 kHz.
Dolby Digital en DTS bronnen worden automatisch herkend en vertaald. De door uzelf gemaakte instelling vertelt de RSX-1067 darüber wat te doen als hij een andersoorrig signaal gegenkomt. Voorbeelden: u zal waarschijnlijk de RSX-1067 wollen instrueren, dat hij een signaal op de cd
ingang gewoon in twee kanalen stereo zal moeten weergeven, dat hij een signaal op deDVD-en videoingang Dolby Pro-Logic gewijze zalmoeten vertalen t.b.v. het matrix gecodeerde Dolby surround materiaal en dat de tuningang b.v. een van de "MUSIC" bewerkingen toebedeeld krijt.
In eenaar gevallen kan uwzfelfgemaakte voorinstelling uitgeschakeld worden middels de "SUR ^+ toets op de afstandsbediening of de weergavewijzetoetsen op de voorkant van de RSX-1067. Zie hiervoor het hoofdstuk: De handmatig te kiezen Surround Instellingen" om te lezen over het hoe en waarom.
Twee van de zelf in te stellen weergavewijzen in dit menu bieden u nog extra opties. Bij Dolby Pro-Logic II en bij DTS Neo:6=kunt u kiezenCUSen "CINEMA" en "MUSIC". In dit menu worden zowel bij Dolby Pro-Logic II als bij DTS Neo:6 deze extra instellingen getoond. Hierbij verandert de functie van de "ENTER" toets, deze neemt u nu mee maar een submenu, waar u bovengenoemde instellingen=kunt veranderen alsmede nog andere parameters betreffende Dolby Pro-Logic II en DTS Neo:6 omzetting. Zie de volgende sectie vooreer informationie hierover.
"GROUP DELAY": of te wel tijsdvertraging t.b.v. de "lipsynchroniteit". Met deze instelmogelijkheid kut u het geluid vertragen t.o.v. het beeld. Dit kan heel nuttig zich bijDVD's en tv-signalen, die een bepaalde bewerking hebben ondergaan waardoor het beeld achechterloopt op het geluid. Ook bij tv-programma's waarbij u het geluid van de tuner wenst te horen kan de synchroniteit weleens zoek+zijn. Deze optie geeft dan redding.
Het bereik van de vertraging die u ter beschikking staat loopt van nul tot een halve seconde in delen van 5 ms. U kunt deze voorinstelling voor iedere ingang apart maken, de vertraging worden dan gereilseerd iedere keer wanneer u die bepaalde ingang selecteert. Deze voorinstelling kan tijdelijk worden uitgeschakeld, zowel op het frontpaneel als middels de afstandsbediening.
"OPTIONS": Deze info krijgt u alleen maar te zien bij Dolby Pro-Logic of DTS Neo:6 weergavewijze. Selecteer deze lijn en druk verwolgens op "ENTER". U krijgt nu een submenu te zien, met extra mogelijkheden voor deze beiden surround weergavewijzen. Zie hieronder.
Om terug te keren maar het hoofd ("MAIN") menu van het "INPUT SETUP" menu (behavve wanneer u bezig bent in Dolby Pro-Logic II of DTS in het
"SURR MODE" veld), moet u nogmaals op "ENTER" drukken. Om de_infoschermen uit te zetten en weeur op normale bediening over te gaan moet u op de "MENU/OSD" toets drukken.
Het configureren van de Meerkanaleningang
Wanner "MULTI INPUT" is gekozen in het "INPUT SETUP" menu, verdwijnen bijna alle beschikbare opties om te latent zien dat deze ingang een directe puur analoge is en voor bij gaat aan alle digitale bewerkingsmogelijkheden waar de RSX-1067 zo rijk mee bedeel is. Ook de "INPUT" "CINEMA EQ en "DEFAULT MODE" acties zich net möglichelijk waar ze allemaal digitaal beladen zich.
Wel beschikbaar zijn "VID INPUT", "INPUT LABEL" en "12VTRIGGER" en fonctioneren zoals ze elders beschreiben worden.
Een neue optie doeit hier zich intrede: "LFE REDIRECT". Dit is een alternatie wijze om met de lagetonen om te gaan. Zoals u weet zich de acht kanalen van de Meerkanaalsingang een pure analoge aangelegenheid: het signal wordt zonder enige digitale inneming, vanaf de ingang via de volumeregelaar direct gevoed aan de uitgangen. Ook met de lagetonen worden in principe niets gedaan. Dus de lagetonen die de subwooferingang binnenkomen, gaan er ook zo weeeruit.
Dit staat is wellicht nicht ideaal voor een meerkanaalsinstallatie met (relatiefkleine) satelliertluidsprekers waarin een actieve subwoofer werkzaam is. Daarvoor is de "LFE REDIRECT" optie door ons bedacht. Deze geefte zeven hoofdsignalen door zoals hierboven omschreiben, maar duplicateert deze zichde signalen ook nog een keer om er verwolgens een toaal monosignaal van te make, dit signalaal door een laag doorlaatfilter (100Hz) ) te sturen en tenslotte dit te voeden aan de subwooferuitgang. De subwoofer krijt dus nu een opgeteld monosignaal van de zeven kanalen waaruit alle tonen boven de 100Hz . verwijderd zijn.
Wenst u pure analoge directe onvervalste meerkanalenweergave, zet dus dan de "LFE REDIRECT" optie UIT ("OFF"). Zet.Deze optie aan wanneer u de subwoofer wilt aansturen met een opgeteld mono subwooersignaal.
Wanneer u Dolby Pro-Logic II (x) voor een bepaalde ingang in het "INPUT SETUP" menu heeft gekozen, bieden er zich in het submenu nog eenaar maybelegheden aan om de weergavekwaliteit gedurende film en/of muziekweergave te optimaliseren. Dolby Pro-Logic II kan namelijk gebruik make van mathematischerekentrucs, die een middenkanaal en achterkanalen hunnen berekenenuit twee kanalen (gewoon stereo dus) bronmaterialiaal.
Op de eerste lijn in dat submenu=kunt u kiezenuit drie manieren van "matrix" vertaling:CINEMA",MUSIC" en EMULATION".Gebruik de + / - toetsen van deafstandsbediening om de gewensteweergavewijze te selecteren.
Kies voor "CINEMA" om de soundtracks van Dolby Surround films te verbeteren. Dit betreft ook de scheiding:tussen de kanalen en het totale frequentiebereik.
Kies voor "MUSIC" om de weergavekwaliteit van muzikaal programmamateriaal te optimaliseren. In het menu "MUSIC" worden u nog drie opties (op de beeldscherminformatie) geboden. Gebruik de "UP/DWN" toetsen (T) om een bepaalde optie te kiezen en gebruik de + / - toetsen om een bepaalde parameter te konnen kiezen.
- "PANorama": Deze instelling vermbrucht het stereobeeld door dechterluidsprekers bij de weergave te betrekken om zo een heel suggestief geluidsbeeld te creeren. De mogelijkheden zijn "ON" en "OFF" (aan/uit dus).
- “DIMENSION”: Met deze optie kunt u het gehele geluidsbeeld wat verder weg of dichterbij zetten. In stapjes van 0 t/m 6, kunt u met zeven instellingen deplaatsing van het
geluidsbeeld bepalen. Bij de instelling O worden het geluidsbeeldaar achteren geschoven voor een optimaal surroundeffect en bij 6 worden het geluidsbeeld zo zichbij möglich gezet voor een minimaal surroundeffect. Instelling 3 is de neutrale stand:tussen deze twee extremen.
- "CENTER WIDTH": Met de Center Width optie bent u in staat een breder geluidsbeeld te creëren door het signaal, bestemd voor de middenkanaalluidspreker,meer maar de linker en rechtter voorluidsprekers te delegeren. In acht stappen van 0 t/m 7 kutn u dit effect maar uw hand zetten. Bij deinstilling "0" is alles zo als het is en krijt de middenkanaalluidspreker het signaal waar hijrecht op heeft. Naarmate u�en hogere instellingogaat,gaat er steeds meer middenkanaalsignaalaar links-en rechtsvoor, om bij instelling "7" de centerluidspreker volkommen het zwijgen op te leggen en al het signaal voor.dequeueluidspreker maar de twee voorluidsprekers te sturen, voor een zo breed mogelijk geluidsbeeld.
Wanner u al uw instelingen gemaakt heeft gaat u waar de "INPUT SETUP MENU" lijn en druk verwolgens op "ENTER" of druk alleen op de toets "ENT".
DTS Neo:6
Wanneer u DTS Neo:6 voor een bepaalde ingang in het "INPUT SETUP" menu heeft gekozen, bieden er zich in het submenu nog eenaar möglichkheden aan om de weergavekwaliteit gedurende film en/of muziekweergave te optimaliseren. DTS Neo:6 kan namelijk gebruik makev van mathematische rekentrucs, die een middenkanaal en achterkanalen konnen berekenen uit twee kanalen (gewoon stereo dus) bronmaterialiaal.
Bij DTS Neo:6 is er slechts eén keuzemogelijkheid: "CINEMA" of "MUSIC". Gebruik de "+" toetsen van de afstandsbediening om van instelling te veranderen.
- Kies "CINEMA" om de weergavekwaliteit (tijdens DTS Neo:6 weergavewijze) van (oude) soundtracks te verbeteren.
Kies "MUSIC" om de weergavekwaliteit (tijdens DTS Neo:6 weergavewijze) van muzikaal programmamateriaal te verbeteren.
Wanner u al uw instelingen gemaakt heeft gaat u maar de "INPUT SETUP MENU" lijn en druk verwolgens op "ENTER" of druk alleen op de toets "ENT".
Het configureren van de Luidsprekers en alles waar Omheen
Dit hoofdstuk van het configuratieproces behelst onderwerpen aangaande de geluidsweergave, zoals het bepalen van het aantal luidsprekers, de controle over de lagetonenweergave, met waar bij alles aangaande het instellen van de subwoofer, het inregelen van de geluidsniveaus van de onderlinge kanalen, alsmede de vertragingsstijden en de toonregelinstellenen.
Het begrip luidsprekerconfiguration
Het aantal luidsprekers in een surroundinstallatie kan zeer verschellen alsmede hun capacititeit om lagetonen al dan Niet op een correcte wijze te kunnen weergeven. Met de RSX-1067 kut u al deze "problemen" het hoofd bieden. U要去chter om alles in goede banen te leiden de RSX-1067 precies vertellen hoe uw installmenter uitziet: hoeveel luidsprekers aan uw systeme deelnemen, wat voor luidsprekers dat zich i.v.m. hun lagetonenweergave en hoe u deze lagetonen over hen wenst te verdelen.
EXTRA INFORMATIE: Er zijn twee soorten van lagetonenweergave in een surroundsystem: ten eerste de gewone lagetonenhoud die je normal in alle soorten van geluidsregistrations tegenkommen. In surround heb je die in principe in alle (5 de) hoofdkanalen. Simpel gesteld de "bassen" in iedere soort van muziek. Bij Dolby Digital en DTS aller is er ook nog spreke van een special subwooferkanaal: de .1 in 5.1. In dit kanaal stopt de (film)geluidsregiseur+zijn bommen en granaten,zoijn auto- en vliegtuigcrashes,zijn aardbevingen en vulkaanerupties en wat hij nog meer kan verzinnen om de bioscoopsensatie teervolmaken.Het gebruik van dit
subwooferkanaal verschilt per film enorm. Buiten Dolby Digital en DTS worden (nog) geen gebruik gemaatk van zo'n subwooferkanaal.
De onderstaande luidsprekerconfigatie rept over "LARGE" (groot) en "SMALL" (klein). Dit groot en klein slaatmeer op de prestatie van de betreffende luidsprekers dan om de fysieme afmetingen. Een luidspreker die het volledige frequenciespectrum tot ver in het laag aan kan, wordt verondersteld een grote luidspreker te zichin, hoewel die helemaal Niet zo groot hoefft te zichin. Een luidspreker met een beperkte basweergave hoe groot hij ook is, wordt verondersteld als Klein. Bedenk dat "Large" in dit geval dus betekent het hunnen weergeven van het gehele frequenciespectrum en "Small" luidsprekers die dat vanwege hun kwaliteit of afmetingen minder goed hunnen.
De vier hier volgende voorbeelden illustreren wat het principe is.akter het "lagetonenmanagement" en de vele mogelijkheden die er zich.
- Vijf grote ("LARGE") luidspeakers en een subwoofer: Bij een dergelijkke installmentie is het dirigeren van de lagetonen Niet nodig. Alle vijf luidspekers geen het laag waar dat in hun kanaal aanwezig is en de subwoofer geeft alleen die lagetonen weeir die in het subwooferkanaal worden aangeboden. Afhankelijk van de film, kan er dus een minimaal gebruik gemaakt worden van dat subwooferkanaal, dus van de subwoofer. Ondertussen krijgen de luidspekers van de andere kanalen en de versterkers die ze要去en aandrijven gewoon het hele geluidsspectrum voor hun kiezen.
-
Vijf grote ("LARGE") luidsprekers en geen subwoofer: Ook in deze configuratie geven de vijf luidsprekers het volledige geluidsspectrum waar dat ze worden aangeboden vanaf de oorspronkelijke filmkanalen. Echter zonder de aanwezigheid van een subwoofer要去 het laag van het subwoofer (LFE) kanaal worden verdoeffel over de andere kanalen, dus luidsprekers. Dit verzegt wel erg veel van luidsprekers en hun versterkers, waar ze nu hun eigen lagetonen要去 weergeven en dat van het vaak wel erg veel vragende/gevende subwoofer (LFE) kanaal.
-
Allemaalkleine ("SMALL") luidsprekers en een subwoofer. Nu worden de lagetonen van alle kanalen en het laag van het subwooerkanaal gedirigeerd maar de subwoofer. Dus alle lagetonen worden in deze configuratie door de subwoofer gereprodueerd. Een dergelijkde luidsprekerinstelling heeft zo+zijn voordelen: alle lagetonen worden weergegeven door de luidspreker die�at het meest geschikt voor is en de andere luidsprekers en hun versterkers+kunnen met het grootste gemak zag maar (figuurlijk dan) fluitend hun werk doeon. Dus minder verrorming en gestressed geluid. Deze opzet adviseren wij wanner u boekenplankluidsprekers heeft, maar ook bij gebruik van wat grotere luidsprekers adviseren wij u eens deze configuratie te proberen. Vooral bij de aanwezigheid van Niet al te grote eindversterkers kan met deze manier van instellen kwaliteitswinst te halen zichn.
- Grote ("LARGE") luidsprekers aan de voorkant enkleine ("SMALL") luidsprekers voor dechterkant en het middenkanaal, met een subwoofer. Het eigenaag van het middenkanaal en de beiden surroundkanalen wordt in deze configuratie zowel aan de grote Voorluidsprekers als aan de subwoofer gedirigeerd, maar ook het gaag voor de subwoofer worden aan de beiden Voorluidsprekers toebedeeld en de subwoofer krijgt ook alles wat aan lagetonen voorhanden is voor+zijnkiezen (aar dat kan "ie makkelijk aan). Dit lijkt een afdoende optie voor een dergelijk installatione, maar u heeft de kans dat de lagetonen toch wel een wat "zwemmerig"karakter krijgen t.o.v. de allemaal Klein ("SMALL") instelling.
EXTRA INFORMATIE: Een alternatie manier omkleine luidsprekers samen met een subwoofer te gebruiken, is dekleine voorluidsprekers aan te sluiten via het scheidingsfilter van de subwoofer (indien aanwezig) en de subwoofer aan te sluiten op de "FRONT" aansluitingen van de betreffende eindversterker. Op deze wijze moet u de Voorluidsprekers als groot "LARGE" classificeren en de subwoofer optie op alle surroundmogelijkheden uit (OFF) zetten. Op deze manier gaat geen enkele informatatie verloren waar het complete signaal volgens deinstelling maar grote "LARGE" luidsprekers worden gestuurd. Deze methode zal in vrijwel allegevallen de optimale blijken te+zijn, waar de subwoofer nu veel beter met het geheel
intgreert en de satellitluidsprekers precies dat frequentiespectrum kriijgen wat ze aankonnen. Ieder nadeel heb zich voordeel (Cruijff): het inregelen van het system wordt er nicht eenvoudiger door, maar het is=echt de moeite waard!
Het instellen van de luidsprekerstructuur
In het "SPEAKER SETUP" menu kunt u de RSX-1067 op de hoogte brengen van uw specifieke luidsprekeropstelling. U bereikt dit menu via het hoofd "MAIN" menu.
De volgende opties zijn voor de luidsprekers beschikkaar:
De voor "FRONT" luidsprekers (small/ large): Deze menukeuze worden bepaald door de soort van de hoofduidsprekers. Gebruik de instelling "LARGE" wanner u grote luidsprekers gebruikt die het volledige frequenciespectrum aankonnen en "SMALL" wanner ukleine luidsprekers als hoofduidsprekers gebruikt, die Niet het volledige frequenciespectrum (goed) aankonnen en/of wanner u de lagetonen wilt latent weergeven door een subwoofer die in het totaalsystem is opgenomen.
De middenluidspreker(s) "CENTER" (small/large/none): Gebruik deinstalling "LARGE" wanner u een grote luidspreker gebruikt die het volledige Frequentiespectrum aan kan. (Deze optie is nicht beschikbaar als ukleine voorluidsprekers heeft.) In deze instelling worden alle lage tonen door de middenluidspreker zich weergegeven. Gebruik deinstalling "SMALL" wanner u eenkleine middenluidspreker gebruikt. Gebruik deinstling "NONE" wanner uw installmentiet Niet over een middenkanaalluidspreker beschicht. In dat geval za de middeninformatie over de beiden voorluidsprekers verdoeffel worden.
De hinterluidsprekers "SURROUND" (small/large/none): Gebruik deinstelling "LARGE" wanneer u grote luidsprekers gebruikt die het volledige frequenciespectrum aankonnen. (Deze optie is nicht beschikkaar bijkleine
voorluidsprekers.) Gebruik de instelling "SMALL" wonneer ukleine achterluidsprekers gebruikt. De lagetonen worden in deze instelling toegevoegd aan de grote luidsprekers in het systeme of, indien aanwezig, aan de subwoofer. Heeft u geen achterluidsprekers kies dan "NONE". In dat geval zal dechterinformationie over de andere luidsprekers verdoeffel worden.
De middenachterluidspreker(s) "CENTER BACK" (large1/large2/small1/small2/ none): De/Newe 6.1 en 7.1 surroundsystemen konnen zowel van een als van twee middenachterluidsprekers gebruik maken. Gebruik de instelling "LARGE" wonneer u een luidspreker gebruikt die het volledige frequenciespectrum aan kan. (Deze optie is nicht beschikbaar als ukleine voorluidsprekers heeft.) Stel in op "LARGE1" als u slechts over een middenachterluidspreker beschikt (6.1) en op "LARGE2" als u over twee van dergelijkke luidsprekers beschikt (7.1). In deze instelling worden alle lage tonen door de middenachterluidspreker zich weergegeven. Gebruik deinstilling "SMALL" wonneer u eenkleine middenachterluidspreker gebruikt of als u de lagetonen door een subwoofer wilt lately weergeven. Stel in op "SMALL1" als u slechts over een middenachterluidspreker beschikt (6.1) en op "SMALL2" als u over twee van dergelijkke luidsprekers beschigt (7.1). Gebruik deinstilling "NONE" wonneer uw installmentie Niet over een middenachterluidspreker beschigt. Met middenachterluidsprekers aangesloten, komen de Rotel XS (extra Surround), Dolby Digital EX, DTS-ES, Dolby Pro-Logic II, DTS Neo:6 en andere 6.1 en 7.1 vertalers naturuiijk optimaal tot hunrecht.
SUBWOOFER (yes/no/max): Bent u in het bezit van een actieve subwoofer dan zet u uiteraard deze instelling op "YES". Gebruikt u geen subwoofer dan is de keuze "NO". Ook is de instelling "NO" wonneer u de subwoofer op de voorkanalen heeft aangesloten als hiervoor besproken. Kies "MAX" als u alle lagetonen van het surroundgebeuren door de subwoofer wilt latent weergeven (ook die van de grote ("LARGE") luidsprekers. Deze instelling geeft u de Beste lagetonenweergave onder alle omstandigheden bij gebruik van een subwoofer en allemaal grote luidsprekers.
ADVANCED: De luidspreker configuratie is een kwestie van globaal instellen en hoeff in principe maar eenmaal gedaan te worden. Echter voor de kritische onder u biedt de RSX-1067 de mogelijkheid om voor iedere surround weergavewijze aparte instellenen te makeen. Ga in het_infoschem op de lijn "ADVANCED" staan en drukervoigens op "ENTER" om in het "ADVANCED SPEAKER SETUP" menu te komen.
Om een instelling in de luidsprekerconfiguration te veranderen gaat u met de "UP/DWN" toetsen maar de lijn van de gewenste mogelijkheid en kiest u met de + / - toetsen de juiste instelling. Om waar terug te keren maar het "MAIN MENU" gebruikt u de toets "ENTER". Wenst u terug te keren maar standard bediening druk dan op de "MENU/OSD" toets.
Het menu "ADV SPEAKER SETUP"
Voor vrijwel alle voorkomende omstandigheden zich de globale instellenen die we zojuist besproken haben afdoende voor een goede (surround)weergave. De RSX-1067 biedt u城县 de mogelijkheid om voor vier weergavewijzen individuèle instellenen te make n.t.w. Dolby, DTS, Stereo en Music. Voorbeeld: U kurz Dolby en DTS helemaal inregelen voor 5.1 gebruik, verwil u bij stereoweergave, slechts twee luidsprekers wenst te horen al dan Niet met een toegevoegde subwoofer. Daar bij kurz u in het "ADV(anced) SPEAKER SETUP menu ook nog de wisselfrequentie van alle kanalen instellen.
EXTRA INFORMATIE: In de meeste surroundInstallations zullen de instellingen zoals ze nu gemaakt zich goede tot zeer goede resultatengeven en zich dus verdere instellingen Niet nodig. U moet dus wel zeer specifieke en goede redenen hebben en zeer goed weten waarmee u bezig bent om u aan verdere "fine-tuning" te wagen. Bedenktu zich nu, dan kunt u de rest van dit verhaal tot aan het onderwerp "SUBWOOFERSETUP" overslaan.
De volgende instellingen staan in het "ADV SPEAKER SETUP" menu tot uw beschikking:
"SPEAKER" (front/center/surround/ center back/subwoofer) (resp. voor/ midden/chter/midenachter en subwoofer): Kies de luidspekers waarvan u de instelleningen wenst te wijzigen.
"CROSSOVER" (40Hz./60Hz./80Hz./ 100Hz./120Hz./150Hz./200Hz.): Normaal gesproken is er een ingestelde wisselfrequente:tussen alle "SMALL"luidspreakers energijds en de subwoofer andersijds. Deze bepalende wisselfrequente wordt ingesteld in het "SUBWOOFER SETUP" menu en wordt verderop op deze pagina besproken. Wanner u voor het eerst het "ADV. SPEAKER SETUP" menu binnentreedt ziet u de bepalende wisselfrequente ("CROSSOVER") op de tweede lijn staan. Verander ze freqentie alleen als u wilt dat de betreffende luidspreker (van de eerste lijn) een andere wisselfrequente moet hebben dat die van de subwoofer. Voorbeeld: Als de bepalende/subwoofer wisselfrequente staat ingesteld op 80Hz . en u wenst de Voorluidsprekers pas over te latent gaan bij 60~Hz . dan stelt u voor de Voorluidsprekers ("FRONT") op de lijn "CROSSOVER" de frequentie op 60Hz . in.
Deze instelling gaat dus ALLEEN over de overgangsfrequentie van de betreffende luidspreker(s) en Niet over de wisselfrequentie van de subwoofer (LFE kanaal). De instilling "OFF" (uit) betreft alleen het LFE-kanaal en betekent dat bij deze instelling het volledige freiquentiegebied maar de subwoofer wordt gestuurd om gebruik te{kunnen make n van het interne wisselfilter van de subwoofer.
EXTRA INFORMATIE: Wanneer in dit menu of in het "SPEAKER SETUP" menu voor de luidspekeroptie "LARGE" is gekozen, dan+zijn deze wisselfrequentiemogelijkheden Niet beschikbaar. Er worden namelijk vanuit gegaan dat een groe ("LARGE") luidspreker het gehele frequentebereik aan kan en dus deze wisselfrequentie-instellenen Niet nodig zich. Omgekeerd is het ook Niet mogelijk om wanneer u metkleine("SMALL")luidsprekers werkt de wisselfrequentie van het LFE-kanaal (subwoofer)uit te zieten. De wisselfrequentie-optie is ook nicht beschikbaar op deeerkanaals ("MULTI INPUT") ingang.
DOLBY (large/small/none) (groot/klein/
geen): Op deze lijn=kunt u bepalen wat voor
luidspekers u gebruikt. De invulling van deze
lijn negeert de instellingen, die gemaakt zich in
het luidspeker configuratie ("SPEAKER SETUP")
menu. De hier gemaakte instellingen hebben
alleen effectijdens Dolby Digital en Dolby Pro-
Logic II weergave.
DTS (large/small/none) (groot/klein/ geen): Als hierboven, met dien verstande dat deinstallingen hier gemaakt alleen effect hebben tijdens DTS en DTS Neo:6 weergave.
STEREO/MPEG (large/small/none) (groot/klein/geen): Als hierboven, met dien verstande dat de instellingen hier gemaakt alleen effect hebben tijdens Stereo Surround weergave.
MUSIC (large/small/none) (groot/klein/ geen): Als hierboven, met dien verstande dat de instellingen hier gemaakt alleen effect hebben tijdens MUSIC 1-4 DSP weergave.
EXTRA INFORMATIE: Wanner u hebft bepaald dat de hoofd (front) luidsprekers gebruik maken van de bepalende wisselfrequentie ingesteld in het "ADV SPEAKER SETUP" menu, zich de instelleningen "large/small/none" Niet更是 beschikbaar voor de andere luidsprekers. Hun wisselfrequentie worden bepaald door de frequentie ingesteld in het luidspreker-configatie ("SPEAKER SETUP") menu.
Het configureren van de Subwoofer
SUBWOOFER SETUP
CROSSOVER:100hz
DOLBY DIGITAL: 0dB
DOLBY PL II(X): 0dB
DTS: dB
STEREO/MPEG: + 2dB
MUSIC: Off
MULTI INPUT:-2dB
MAIN MENU
In het menu "SUBWOOFER SETUP"kest u het punt instellen, vanaf welke frequentie de subwoofer begint te werkden en tevens de geluidssterkte bij iedere individuele surround weergavwijze.
"CROSSOVER"(40Hz./60Hz./80Hz./ 100Hz./120Hz./150Hz./200Hz./OFF):
Middels deze installing bepaalt u zowel de wisselfrequentie waarop de subwoofer begint te werken als de frequentie waarop uw satelliet ("SMALL") luidsprekers het voor gezien/gehoord mogen honden. Om deze frequentie in te konnen stellen要去 met de "UP/DWN" toetsen op "CROSSOVER" staan en kiest u de gewenste frequentie met de + / - toetsen. De 80Hz en 100Hz . posities zichen de twee meest gebruikte frequencies. Gebruik.Deze dan ook tenzij u specifieke redenen heeft om hiervan af te wijken.
Bij de positie uit ("OFF") krijgt de subwoofer het gehele freqeientspectrum toedeedeld. Nu kut u middels de mogelijkheden die de subwoofer zich biedt, de wisselfrequente en wellicht ook de afval "SLOPE", in stellen. Bij de instelling "OFF" wordt de frequentie 100Hz. automatisch geactiveerd voor allekleine ("SMALL") luidsprekers in het system.
EXTRA INFORMATIE: De bepalende wisselfrequentie kan omzeild worden door een eigencrequentie in te stellen voor alle surroundluidsprekers in het "ADV SPEAKER SETUP" menu. In de meeste surround installationsECHTER werkt de bepalende wisselfrequentieuitstekend en behoelt dus geen verdere aanpassing.
DOLBY DIGITAL:
DOLBY PLII:
DTS:
STEREO/MPEG:
MUSIC:
MULTI IN:
Op deceptive lijntjes sunt u deinstallen omzeilen die u in het testtoonmenu, voor iedere individuelse weergavewijze voor de subwoofer, heeft gemaakt. Als u vanuit het hoofd "MAIN" menu in het "SUBWOOFER" menu komt, staat automatisch de huidige weergavewijze aangeduid. Gebruik de + / - toetsen om het subwooerniveau in te stellen voor deze weergawewijze. De mogelijkheden zijn "OFF" (bijdeze weergavewijze doet vanaf nu dus de subwoofer Niet meer mee) eninstallingen van-9dB.tot +9dB .en MAX. = +10dB .OdB.betekent het geluidsniveau van de hoofdinstelling. ledere andere instelling is een afwijkting t.o.v. dat niveau. Heeft u dus bij een bepaalde weergavewijze het subwooerniveau op-2 dB. ingesteld dan is de subwoofer altijd 2dB.zachter t.o.v.de andere weergavewijzen. Gebruik deze instellingsmogelijkheden om de subwoofer bij alle weergavewijzen optimaal aan te passen. Het veranderen van het bepalende of "master"subwooerniveau vermeerdert of verminder tnde niveaus van alle weergavewijzen.
EXTRA INFORMATIE: In dit menu=kunt u alleen de hier genoemde weergavewijzen veranderen. Om ook de andere weergavewijzen te kunnen instellen moet u deze oproepen middels de toetsen op het frontpaneel of de toetsen van de afstandsbediening.
Wij adviseren u om een tijdje te wennen aan de 0 dB. instelling die u heeft bereikt bij de basisinregeling van de installmente en bij verder inregelen deze instelling ook alsuitgangspunt te gebruiken. Eerst na een zekere gewenningsperiode zult u ontdekken dat bij een bepaalde weergavewijze de subwoofer altiid net iets te zacht of te hard staat. Pas dan is het tijd om hetiveau van uw subwoofer aan te passen. Heeft u eenmaal de juiste instelling bereikt dan zult u merken dat verdere correctie vrijwel nooit meer nodig is.
EXTRA INFORMATIE: Bij weergave van Dolby Digital en DTS programmamateriaal(AP) kunnen vier spectaculaire lagetonen efecten worden gebruikt, die een hevige aanslag op uw subwoofer kunnen beteken. Als u bij dergelijkke passages uw subwoofer zo nu en dan hoor zwichten onder dit geweld, kan u in overweging nemen het subwoofer (LFE) niveau, tijdens Dolby Digital en DTS weergave, wat lager in te stellen. In de andere surround)weergavewijzen is er geen LFE kanaal als zodanig en hoeft u dus ook Niet bang te zich dat de subwoofer wat overkomt.
Om waar terug te keren maar het hoofd "MAIN" menu drukt u op de toets "ENTER" en vlolgens op "MENU OSD" om waar op normala functioneren over te konnen.gaan.
Met dit menu=kunt u middels roze ruis de geluidssterkte van alle kanalen aan elkaar gewijk make. Dit is essentieel voor een perfecte surroundweergave en garandeert u een geluidsbeeld zoals de klankregisseur dat oorspronkelijk bedoeld heeft.
EXTRA INFORMATIE: Als u in de configuratie heegt gekozen voor de optie twee middenachterluidsprekers, dan ziet u een extra invulregel verschijnen. U heeft nu de möglichkheid de niveaus van de beiden middenachterluidsprekers onafhankelijk van elkaar in te stellen: "CENTER BACK 1" en "CENTER BACK 2".
Om het testtoonmenu te konnen bereiken mag de RSX-1067 zich in iedere surround weergavemodus bevinden, behalte als een ingang "BYPASS" is geconfigureerd, met uitzondering van de meerkanals "MULTI INPUT" ingang. Druk dus op een van de weergavewijzetoetsen (onderste rij op de RSX-1067) behalte "2 CH". Zet het hoofdmenu aan d.m.v. "MENU/OSD" toets en kieservolgens "TESTTONE".
Wanneer dit menu aan staat hoort u een testtoon komen uit de luidspreker die staat aangelicht. Ga alle luidsprekers langus met de "UP/DWN" toetsen van de afstandsbediening en hoor hoe het testtoon geluid mee gaat.
Als u vanuit uw luisterpositie zo de luidsprekers langs gaat dan hoort u dat een bepaalde luidspreker het luidste klinkt. Deze is uw referentie. De andere luidsprekers要去 u nu middels de (^ { \prime \prime } + / - ^ { \prime \prime } t o e s t e n o p u w a f s t a n d s b e d i e n i n ( i n s t a p j e s van 1 dB) aan deze luidspreker gelijk make n.
Om waar maar het hoofdmenu te gaan drukt u op "ENTER". Druk op "MENU/OSD" op de afstandsbediening om waar maar normale bediening te gaan en het_infoschem uit te zetten.
Het instellen van de niveaus m.b.v. een geluidsdrukmeter:
Wilt u bovenstaande inregelprocedure=echt nauwkeurig doeon, dan heeft u waarvoor een geluidsdrukmeter nodig. Misschien heeft uw toegewijde Rotel leverancier er voor u eén teleen, anders zich ze wellicht te koop bij uw lokale elektronicawinkel.
Bij zowel Dolby Digital als DTS worden voor de bioscopepen standaardinregelprocedures gespecifieerd, om er voor te zorgen dat films afgespeeld worden op de wijze zoals de klankregisseur dat bedoeld heeft. Dit referentieniveau is bij spreak ongeveer 80 dB (een realistisch niveau voor spreak), met als luidste in de pieken zo'n 105 dB voor ieder kanaal apart. Het niveau van de roze ruis, die van de RSX-1067 komt is exact -30 dBf t.o.v. de luidst möglich passages bij digitaal programma-materialaal. Bij het weergeven op Dolby Digital en DTS referentieniveau要去en deze testtonen dus 75 dB aflezen op de geluidsdrukmeter.
Zet de meter in de trage instelling ("SLOW"), "C-weighted", in het 70 dB meetgebied en houdt hem Niet te zich bij uw lichaam. Het is de bedoeling dat opdezelfde plek en gericht op de individuele luidspreker, iedere luidspreker op hetzelfde niveau uitleest. De meter vastzetten op een fotostatif is misschien wel zo handig. U kunt de meter ookRCTENaar een vaste plek op het plafond, dit geeft zeer constente metingen!
Manipuleer met de volumeregelaar op de RSX-1067 totdat u 75 dB uitleest bij eén van de voorluidsprekers (+ 5dB op de schaal). Stel dan de andere kanalen inclusief het subwooferkanaal in opdezelfde geluidsdruk middels de individuèle kanaalinstelleningen van het testtoonmenu.
EXTRA INFORMATIE: Door de gewogen meting en door kamerafijkingen is het mogelijk dat het subwooerniveau wat aan de luide kant is. Om dit effect te compenseren advisert Dolby het subwoofer niveau een tikje lager te zetten (b.v. -72dB i.p.v. -75dB). Vermijdt beschuer voor dit LFE kanaal een niveau hoger dan 75 dB. U kunt er uw subwoofer mee vernielen en door het te hoge niveau zullen de lage tonen een eigien leven gaan leiden en+kunnen zich dan Niet更是 met de rest van het klankbeeld vermengen. Als u uw subwoofer los van het klankbeeld kan lokaliseren staat hij te hard. U kunt het beste de subwoofer fijnafregelen bij muziekweergave, dan za wobel bij muziek- als bij filmweergave het niveau goed+zijn.
Noteer cervolgens de instelling van de hoofdvolumeregelaar. Als u nu voortaan alle films met DTS of Dolby Digital geluidsregistration afspeelt op dat niveau, hoort u het filmgeluid Zoals dat oorspronkelijk voor de bioscoop bedoeld is. Het idee van een referentie geluidsniveau heeft ook zichrijde. Velen zullen de bovenstaande instilling te luid vinden voor hun thuisituatie. Het is leuk te weten dat uw installmentie is ingesteld op een professionele standard, maar LAST uw oren toch maar de uiteindelijke beslissing nemen over het te kiezen weergaveniveau. Dat neemt naturuurlijk Niet weg dat het nut van het calibreren van uw system met een geluidsdrukmeter evident blijft.
Het menu voor het instellen van de vertragingstijden "DELAY SETUP"
Middels dit menu, waar u in kutkomen via het hoofdmenu, kutu de vertragingsstijd voor ieder individuel kanaal instellen. Dat is erg belangrijk want het stelt u instaat om het geluid van elke luidspreker op hetzelfde tijdstip op de luisterplek te latent arriveren, zelfs wanner alle luidsprekers Niet opdezelfde afstand staan. Een goede instelling van de vertragingsstijden zorgt dus ten allen tijden voor een nauwkeurig surroundbeeld zelfs bij onregelmatie gluidsprekerplaatsing. Ondanks dat u zich uitmaakt wat u mooti vindt,
adviseren wij om de vertragingstijd van de luidsprekers die dicht bij staan longer te maknet.o.v.de luidsprekers die verder weg staan.
De procedure is heel eenvoudig. Begin met het meten van de afstandussen de luisterplek en de diverse luidsprekers. De luidspreker die het verste weg staat behoegt geen vertragingstijd. Ledere luidspreker krijgt er een millisecond vertragingstijd bij voor iedere 30~cm .dat hij dichter bij staat dan de luidspreker die het verste weg staat.Voorbeeld:de afstand tot de luidspreker die het verste weg staat is 4 meter een andere luidspreker staat op een afstand van 2,5m.Een verschil dus van 1,5m.Deze krijgt dus,uit bovenstaande formule volgend,een vertragingstijd voor 5× 30cm = 5 millisecondn. Ga zo te werk voor alle luidsprekers totdat u voor alle afstandsverschillen de vertragingstijd heeft ingesteld.
Om een instelling te veranderen,plaatst u de lichtstreep op de gewenste lijn met de "UP/ DWN" toetsen en gebruikt u de + / - toetsen om de vertragingstijd in te stellen. Om waar maar het hoofdmenu te gaan drukt u op "ENTER". Druk op "MENU/OSD" om waar maar normale bediening te gaan en de scherminformatie uit te zetten.
De klankkleurinstelling van de individuele kanalen "CONTOUR SETUP"
Met het menu "CONTOUR SETUP" kutn u digitale tooncorrecties toepassen voor iedere individuèle luidsprekergroep in het system. Als bijvoorbeeld de middenkanaalluidspreker wat te helder klinkt dan kutn u het extreme hogetonen aandeel wat afzakken.
SPEAKER (front/center/surround/center back/all): Selecteer de luidsprekers of groep van luidsprekers weltke u wenst bij te regelen. Als u voor "ALL" kiest dan heeft de instelling invloed op alle kanalen.
DEFEAT (on/off): Als u deze optie op "ON" (aan)zet,dan wordt iedere toonregelinstelling voor deze luidspreker of luidsprekergroepuitgeschakeld.
HF CONTOUR: Daarmee kunt u de versterking of verzwakking instellen van de zeer hogetonen en wel van -6dB tot +6dB. Een plus voor het cijfer vermeerdert het hogetonenaandeel en een miner er voor verminder dat aandeel.
LF CONTOUR: Daarmee kutu de versterking of verzwakking instellen van de zeer lagetonen en wel van-6dB tot +6dB .Een plus voor het cijfer vermeerdert het lagetonenaandeel en een miner er voor verminderat dat aandeel.
De contourinstallingen haben hun impact op de uiteinden van het frequenciespectrum en werken daardoor redelijk subtiel zonder het belangrijke middengebied op negatieve wijze te beinvloeden. Wij raden u aan eerst eenaar weken aan het geluid van de installmentie te wennen voordat u eventueel contourinstallingen gaat maken.
EXTRA INFORMATIE: U kunt naturlijk ook blijende toonregelinstellenen make niddels de "TONE" toets en de "UP/DWN" toetsen van de afstandsbediening en de "LF" en "HF" toetsen op de voorkant. Zie hiervoor ook het onderwerp "De contour/toonregelinstellenen" van deze gebruiksaanwijzing.
Algemene Installingen
Het menu "Other Options"
Ook in dit menu kommt via het hoofd "MAIN" menu en biedt u een gemengd gezelschap aan mogelijkheden:
RECORD: Met deze optie kiest u een ingang waarvan het signaal aan de opname-uitgangen za komen te staan. De möglichkheden zijn: "CD", "TAPE", "TUNER", "VIDEO 1-5" en "SOURCE". U kutnt voor een specifieke bron kiezen maar ook voor de bron waarnaar op dat moment geluisterd worden: "SOURCE".
TURN ON VOL: Met deze optie kurz u het geluidsniveau bepalen waarmee de RSX-1067 "opstart". U kurz voor "LAST" kiezen, dan krijt u het niveau van het moment waarop de RSX-1067 het LAST ste is uitgezet. Of u specifieert het volume ergensCUSen MIN (volledige stilte) en MAX", instelbaar in stapjes van 1dB.
MAX VOL: Met deze optie kutu het geluidsplafond van de RSX-1067 instellen. Harder dan die instelling is Niet zonder meer mogelijk. Handig bij onverlaten in HIS. Hetiveau is in te stellen:tussen MIN en MAX" in stapjes van 1dB.
VOL SPEED: Met deze instellingen=kunt u de luidheidsstappen bepalen van de volumeregelaar. In de stand "SLOW" reageert de volumeregelaar op ieder commando met een verandering van slechts 1dB, in "MID" met stapjes van 2dB en in de stand "FAST" met stappen van 3dB.
POWER: Met deze instellingsmogelijkheid sunt u bepalen hoe de RSX-1067 aangaat.
De fabrieksinstelling is "STANDBY" en werkkt als volgt: wonneer u de aan/uitschakelaar op de achterkant op "ON" heeft staan en het netsnoor is aangesloten op het lichtnet, het apparaatuit/ aan gezet kan worden met de toets "STANDBY" op de voorkant of middels de "ON/OFF" toetsen op de afstandsbediening.
Kiest u voor de optie "DIRECT" dan is de RSX-1067 direct actief zodra de elektriciteitskabel hetlichtnet ziet en schakelaar "28" op "ON" staat. Nu kan het apparaat eerst middels de toets "STANDBY" of de toeisen "ON/OFF" op de afstandsbediening waar uitgezet en natuurlijk ook waar aangezet worden.
Kiest u voor de optie "ALWAYS ON" dan gaat het apparaat aan zodra hij op het lichtnet worden aangesloten en schakelaar "28" op "ON" staat. Het apparaat is Niet uit te zetten met de "STANDBY" toets of the "ON/OFF" toeelsen op de afstandsbediening.
Met de optie "LANGUAGE" kunt u een taal kiezen die door de RSX-1067 op de beeldscherminformatie gebezigd worden.
VIDEO: Biedt u de möglichkeid uw type tv in te stellen welke is aangesloten op de RSX-1067: PAL of NTSC. Om de werkking van de beeldscherminfo goed te latent functioneren is het van belang dat u voor de correcte instelling kiest.
OSD ON/OFF: Op deze lijn=kunt u kiezen of u de statusinformatie (zoals b.v. de stand van de volumeregelaar) op uw beeldschem wilt zichen of Niet.
PROGRESSIVE: Normaal gesproken is het Niet mogelijk tijdens weergave van progressief afgetaste beelden en HDTV beeldscherminformatie te geven. Deze optie biedt nog enige mogelijkheid om in dat euvel te voorzien (echter nicht voor kortstondige info's als de volumestand en zo). Wanner u deze optie activeert dan wordt tijdens de beeldscherminformatie het progressive scan signalaal onderbroken, om het wee ter herstellen wanner u de beeldscherminfoeer uitzet.Kies dus voor deze optie bij de ingang(en) waar progressief afgetaste beelden of HDTV-signaal worden aangeboden. Alle andere ingangen zullen nu als gewone video ingangen behandeld worden. Video ingangen 4 en 5 kunnen nicht als "progressive scan" ingangen aangewezen worden.
EXTRA INFORMATIE: Bij een video-ingang welke is aangewezen voor de weergave van progressief afgetaste beelden kan composiet- en S- Videosignaal Niet worden om gezet aan Component Videosignaal: er staat dan geen videosignaal op de uitgang. Alleen de andere ingangen konnen deze vertaling make. Voorbeeld: Als u Video 1 en 2 hebts aangewezen als progressive scan ingangen dan kan u alleen composiet en S-Videosignalen toewijzen aan de videoingangen 3,4 en 5.
Het veranderen van de instellingen in het menu "OTHER OPTIONS" geschiedt door het lately oplichten van de gewenste lijn d.m.v. de "UP/ DWN" toetsen en met de + / - toetsen langs de verschillende opties te gaan. Druk op "ENTER" voor de bevestiging en om weer terug te gaan maar het hoofdmenu. Druk op de toets "MENU/ OSD" om waar terug te keren�namale bediening.
Het menu "Zone 2 Setup"
ZONE2 SETUP
SOURCE:Off
In het Zone 2 Setup menu=kunt u de zaken regelen, die de weergave in deze alternatieve ruimte aangaan. U bereikt dit menu door in het hoofdmenu op de Zone 2 lijn te gaan staan en verzolgens op "ENTER" te drukken.
SOURCE: Met dit menudeel kutn u de bron kiezen waarnaar u in de tweede zone wenst te luisteren. De opties zich: CD, TUNER, TAPE,VIDEO 1-5, SOURCE en OFF. Bij de optie SOURCE kiest u voor de bron die op dat moment ook in de hoofduisterruimte te beluisteren valt. Kiest u OFF dan is de tweede zoneuit.
VOLUME SETUP: Met dit menudeel kutn u bepalen of het signaal dat waar de tweede zone gaat insteelbaar (VARIABLE) of vast (FIXED) moet zich. Bij "VARIABLE' kutu hetiveau voor Zone 2 regelen via de volumeregelaar op de frontplaat van de RSX-1067 of via de volumetoetsen op de afstandsbediening indien er een infrarood relaisstation aanwezig is. Bij de optie "FIXED" kan hetiveau Niet ingesteld worden viadezze twee mogelijkheden. U kutn dan op de volgende lijn van het Zone 2 menu een vast volume instellen en, indien aanwezig, met de volumeregelaar van de versterker hetiveau in Zone 2 regelen.
VOLUME: Tijdens de instelling "VARIABLE" (zie hierboven) kunt op deze blij het geluidsniveau aflezen van Zone 2. Tijdens de instelling "FIXED" kan u een vast niveau instellen voor de tweede zone.
Ga met de "UP/DWN" toetsen waar de "VOLUME"lij en gebruik de + / - toetsen om het niveau in te stellen. DrukervoGEN op "ENTER" om weein het hoofdmenu te komen enervoGENs op "MENU/OSD" om weer op normalaal functioneren over te gaan.
TURN ON VOL: Met deze optie kurz u het geluidsniveau bepalen waarmee de RSX-1067 in Zone 2 "opstart". U kurz voor "LAST" kiezen, dan krijt u het niveau van het moment waarop de RSX-1067 het LAST is uit gezet. Of u specifieert het volume ergensussen "MIN"(volledige stilte) en MAX", instelbaar in stapjes van 1dB. Realiseert u zich darüber wel dat het
maximaal niveau nooit hoger kan zichn dan het volume dat u bepaalt in de onderstaande optie "MAX VOL".
MAX VOL: Met deze optie kunt u het geluidsplafond van de RSX-1067 in Zone 2 instellen. Harder dan die instelling is nicht zonder meer möglichk. Het niveau is in te stellen:tussen "MIN" en MAX" in stapjes van 1 dB.
12V TRIGGER: De RSX-1067 heeft drie 12 volt geschakelde uitgangen voor het op afstand aan en uitschakelen van apparatuur, die waarvoorgeschikt is. De 12V uitgang waar het naamplaatje ZONE 2 bij staat is speciaal voor die apparatuur die bestemd is voor gebruik in die alternatieve luisterruimte. Zet de instelling op "ON" (aan) als u wilt dat deze apparatuur bij het activeren van de tweede ruimte aan要去 gaan ofzet deinstilling op "OFF" (uit) als deze apparatuur Niet aangezet moet worden.
Het menu "Default Setup"
DEFAULT SETUP
TUNER SETTING:N.America
FRONT REDIRECT:Front
CB REDIRECT:CB
FACTORY DEFAULT:No
USER DEFAULT:No
SET USER DEFAULT:No
MAIN MENU
Met dit menu=kunt u drie dingen doe:
- De tuner geschikt makeen voor Amerikaanse of Europese afstemmingswijze.
- Mogelijkheid het luidsprekersignal van de twee voorluidsprekers waar ZONE 2 te dirigeren als u in het bezit bent van een extra eindtrap voor die voorluidsprekers.
- Mogelijkheid het luidsprekersignaal van de twee middenachter luidsprekersaar ZONE 2 te dirigeren als u van deze kanalen toch geen gebruik maakt.
- Alle functies waar terugbrengenaar de fabrieksinstelleningen "FACTORY DEFAULT".
- Het in het geheugen brengen van uw eigenaestinglingen: "USER DEFAULT".
- Het activeren van deze eigena instelleningen.
Om de tunesinstellungen te veränderen:
Zet u de verlichte streep op "TUNER SETTING" middels de "UP" en "DWN" toetsen en wijzigt u de instelling waar "N. AMERICA" of "EUROPE" met de + / - toetsen. Zet de verlichte streepervolgens op "FACTORY DEFAULT" en verander
deinstallingin"YES'.Erverschijntnueen bevestigingschem.Druk nu op detoets"ENTER" om de nieuwe instelling te bevestigen.Omnaar hethoofdmenu te goan zonder dat u delezeinstling heeft geeffectueerd,verandertu"YES"in"NO" en drukervolgens op"ENTER".
Het veranderen van de "FRONT REDIRECT"instelling: Zet u de verlichte streep op "FRONT REDIRECT" middels de "UP" en "DWN"toetsen en wijzigt u de instelling maar "FRONT SP" (voor geluid op de voorluidsprekers) of "ZONE" (voor geluid in de tweede ruimte) met de + / - toetsen. Als u de interne versterker gaat gebruiken voor de tweede ruimte, heeft u wel een aparte versterker nodig voor de linker en rechter voorluidspreker.
Het veranderen van de "CB REDIRECT" installing: Zet u de verlichte streep op "CB REDIRECT" middels de "UP" en "DWN" toetsen en wijzigt u de instelling maar "CB SP" (voor geluid op de middenachter luidsprekers) of "ZONE" (voor geluid in de tweede ruimte) met de + / - toetsen. Als u de interne versterker gaat gebruiken voor de tweede ruimte, heeft u wel een aparte versterker nodig voor de linker en rechtier middenachter luidspreker (indien aanwezig).
EXTRA INFORMATIE: De veranderingen voor de instelling van het tunergedeelte en de redirectfunctionies konnen Niet geschieden zonder het teruggaanaar de fabrieksinstelleningen,zoals hieronder beschreiben.Dus:allesweg!!Wij adviseren dan ook deze instelleningen eventuele te wijzigenvoordatu aan de totaalconfiguratie begint.
Back to the (Rotel)basic: Zet de verlichte streep op "FACTORY DEFAULT" door de verlichte streep op de gewenste lijn te zieten middels de "UP" en "DWN" toetsen en de instellenen te wijzigen maar "YES" met de + / - toetsen. Er verschijnt nu een bevestigingsschemm. Druk nu op de toets "ENTER" om de fabrieksinstallingen te bevestigen. De RSX-1067 staat uit en direct wee aan, maar nu met de fabrieksinstallingen in zich geheugen. Om maar het hoofdmenu te gaan zonder dat u deze disastreuze maatregel heeft geeffectueerd, verandert u "YES" in "NO" en druk cervolgens op "ENTER".
EXTRA INFORMATIE: Het z.g. resetten wist alle instellingen die u heeft gemaakt, ook vertragingstijden, luidsprekerinstelingen, balansinstelingen enz. enz. U要去 dus wel heel zeker zichn van uw zaak om zo'n RESETuit te voeren.
Het vastleggen van uw eigena voorkuren: Veel van de instellenen die u zojuist heeft gemaakt kutu vastleggen in het geheugen genaamd "USER DEFAULT" en deze kutu dan ten allen tijde vanuit dit scherm activeren. Om de gemaakte instellenen in het geheugen te zetten, doet u het volgende: zet de verlichte streep middels de "UP" en "DWN" toetsen op de lijn "SET USER DEFAULT" en verander de instellingaar "YES" met de + / - toetsen. Druk nu op de toets "ENTER" om uw instellenen vast te leggen. Om maar het hoofdmenu terug te gaan zonder dat u deze instelling heeft vastgelegd, verandert u "YES" in "NO" en druk vervolgens op "ENTER".
EXTRA INFORMATIE: Indien er te weinig geheugen voorhanden is om een eigén instelling vast te leggen, dan is de optie "SET USER DEFAULT" Niet beschikbaar.
Het activeren van uw eigenaarveorkeuren: Nadat u al uw voorkeuren heeft vastgelegd kunt u deze activeren. Zet de verlichte streep op "USER DEFAULT" door de verlichte streep op de gewenste lijn te zettermiddles de "UP" en "DWN" toetsen en de instellingen te wijzigelen aan "YES" met de + / - toetsen. Er verschijnt nu een bevestigingschem. Druk nu op de toets "ENTER" om uw instellingen te activeren. Om maar het hoofdmenu te gaan zonder dat u deze instelling heeft geeffectueerd, verandert u "YES" in "NO" en druk cervolgens op "ENTER".
EXTRA INFORMATIE
Wat te doeen bij problemen?
Hij doet het Niet:
- Controller of de lichtnetkabel correct is aangesloten en of er spanning op het stopcontact staat.
- Controller ook of de hoofdschakelaar "POWER" wel op "ON" staat.
Geen geluid van welke ingang dan ook.
- Controller of de "MUTE" functie uitstaat en of u de volumeregelaar wel voldoende heeft opgedraaid.
- Check de verbindingen met de eindversterkers en controllerer of deze ook aan staan.
- Controller of alle bronnen correct zich aangesloten en goed zich geconfigureerd.
Geen geluid van de digitale brunnen.
- Vergewis u ervan of de digitale verbinding wel in de correcte digitale ingang zit en dat deze ingang ook voor digitaal i.p.v. analogog signala is geconfigureerd.
- Controller gelijk dan even of de digitaleuitgang van het betreffende component voorbitstream en/of DTS digitaal signaal isgeactiveerd.
Geen geluid uit de luidsprekers.
- Controller alle luidspreker- en eindversterker-verbindingen.
- Check de "SPEAKER CONFIGURATION" instellungen in de "SETUP" menu's.
Geen beeld op uw tv-(monitor).
- Controller de verbinding met uw beeldbuis. Component Video verbindingen können ieder soort videosignal aan. Een composietverbinding kan alleen composietsignal aan en een S-Video verbinding kan alleen S-Video signal aan.
- Controller of de NTSC/PAL optie wel correct staat. Zie hiervoor het menu "OTHER OPTIONS".
De scherminformatie worden nicht getoond op de beeldbuis.
- Ga waar de "SETUP" menu's en configurerer zo, dat de info op uw beeldbuis worden getoond.
- Er zijn PAL tv's waar beeldscherminformatie Niet eerder worden getoond dan wonneer videosignaal op de ingang staat.
- Wanner uw DVD-speler progressive-scan signalen maar de RSX-1067 stuart, moet u er voor zorgen dat de progressive-scan optie in het "OTHER OPTIONS" menu aan staat. Zo kunt u door het progressive-scan signaal te onderbreken de info toch op uw beeldbuis zich om na observatie de onderbreking waar ongedaan te make. Tijdelijke_infoschemen (zoals volume etc.) hunnen tijdens progressive-scan beelden Niet op uw tv worden getoond.
Geluid en beeld leiden een apart lever,
- Controller of de juiste videobron wel is aangesloten op de betreffende ingang.
- Controller in het "GROUP DELAY" menu of de lipsynchroniteitsinstelling correct staat.
Tikken en ploppen tijdens het overschakelen.
- Voor het overschakelen maakt de RSX-1067 gebruik van relais, tijdens het overschakelen hoort u deze relais werkken en dat is normalaal.
- Tijdens het overschakelen kan het even duren voordat de RSX-1067 een bepaald digitaal signal haerkend en aan het werk kan gaan. Snel heb en weer schakelen van de ene ingang maar de andere of van de ene instelling maar de andere kan dan wat klik en pop geluiden door de luidsprekersveroorzaken, ook deze geluiden konnen geen kwaad.
De afstandsbedieningsfuncties werken nicht.
- Controller de staat van de batterijen in de afstandsbediening
Zorg ervoor dat het oog van de RSX-1067 de afstandsbediening "ziet".Richt ook op dat oog.
Zorg er ook voor dat geen vals (UV)licht (halogeen verlichting,zonlicht enz.) op het oog van de RSX-1067 valt. - Helpt niets? Trek dan de steker van de RSX-1067 uithetstopcontactwacht ongeveer 30 seconden en steek h'm dan wee terug. Dit is de z.g. totale "reset".
Technische Gegevens
Audio
Continu versterkervermogen
(alle kanalen tegelijktijd functionerend)
100 watts per kanaal,
(20Hz-20kHz. <0,05% THD, 8 ohm)
Continu versterkervermogen
(twee kanalen tegelijkkertijd functionerend)
120 watts per kanaal,
(1kHz. <0,1% THD, 8 ohm DIN)
Intermodulatievervorming: (60Hz:7kHz.)
< 0.05%
Frequentiebereik:
10 Hz. - 120 kHz ±3dB (analoog direct)
10 Hz. - 95 kHz ±3dB (digital niveau)
Signaal/stoorverhouding (IHFA-gewogen):
95 dB (analogog direct)
92 dB (Dolby Digital, DTS) 0 dBFs
Ingangsgveeligheid/impedantie
Lijnniveau: 200mV / 100k ohm
Voorversterkeruitgangsiveau:
1V/1k ohm
Toonregeling
±6 dB bij 50 Hz en 15 kHz
Vertaillbare digitale signalen
Dolby Digital, Dolby Digital EX, DTS, DTS-ES,
DTS 96/24, LPCM (tot 192kHz ), HDCD,
MP3 en meerkanalen MPEG
Video
Frequentiebereik:
3Hz - 10mHz ± 3 dB (digital in)
3Hz - 100mHz ± 3 dB (component video)
Signaal/stoorverhouding:
45 dB
Ingangsimpedantie:
75 ohm
Uitgangsimpedantie:
75 ohm
Uitgangsiveau:
1 Volt
FM Deel
Bruikbare gevoeligheid:
14,2 dBf
Signal/stoorverholding bij 65 dBf:
70 dBf
Harmonische verrorming bij 65 dBf:
0.03%
Kanaalscheiding bij 1 kHz:
45 dB
Uitgangsiveau:
1 Volt
Antenne ingangsimpedantie:
75 ohm ongebalanceerd
AM Deel
Gevoeligheid:
500 V / m
Signaal/stoorverhouding:
40 dBf
Uitgangsnavu:
0.5 Volt
Antenne:
loopantenne
Algemeen
Gebruik:
990 Watts (maximaal)
Hoogte t.b.v. rackmontage (excl. voetjes)
176mm.
Als u een meubel gaat maken, zorg er dan voor dat de gaten minstens 1mm. groter zich.
Alle gegevens onder voorbehoud
Rotel houdt hetrecht om wijzigingen tussendoor aan te brengen.
Rotel en het Rotellogo zijn gedeponeerde handelsmerken van:
