B&W PV1 - Enceinte acoustique B&W - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de grave actif (subwoofer)
Marque	B&W (Bowers & Wilkins)
Modèle	PV1
Utilisation	Cinéma domestique et système stéréo 2 canaux
Dimensions (approx.)	Diamètre 340 mm, hauteur 360 mm
Poids (approx.)	14 kg
Alimentation	230 V ou 115 V selon modèle, 50/60 Hz, fusible de protection
Consommation	Veille : faible consommation ; actif : selon niveau d'écoute
Entrées	Ligne (LINE IN), haut-parleur (SPEAKER IN)
Sorties	Ligne (LINE OUT) pour liaison en chaîne
Réglages	Volume, fréquence de coupure (passe-bas), phase (0°/180°), égalisation (EQ i/ii/iii), mode (On/Auto/Standby)
Indicateur LED	Vert (actif), rouge (veille)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux ; pour aérosol, pulvériser sur le chiffon, pas directement sur l'appareil
Sécurité	Lire le manuel ; ne pas exposer à l'humidité ou à la pluie ; ne pas ouvrir (risque d'électrocution) ; débrancher en cas d'orage ou de non-utilisation prolongée
Pièces détachées et réparabilité	Contacter un technicien agréé ; utiliser des pièces de rechange conformes aux spécifications d'origine
Garantie	5 ans (hors composants électroniques : 2 ans) à compter de la date d'achat
Accessoires fournis	Câble de modulation, câble d'alimentation secteur, manuel d'utilisation

FOIRE AUX QUESTIONS - B&W PV1 B&W

Où placer le caisson de grave B&W PV1 pour un meilleur rendu ?

Placez le caisson de préférence entre les enceintes satellites ou près de l'une d'elles. Évitez les coins de pièce qui amplifient excessivement les basses. Expérimentez plusieurs positions pour équilibrer les résonances de la salle.

Comment connecter le PV1 à un amplificateur home cinéma ?

Utilisez l'entrée ligne LINE IN en reliant la sortie LFE ou SUBWOOFER de votre processeur au caisson. Si vous avez plusieurs subwoofers, reliez-les en chaîne via la sortie LINE OUT.

Comment régler la phase du caisson de grave ?

Écoutez dans les positions + et -. Choisissez celle qui donne le son le plus plein et le plus riche. En général, la position + est recommandée. Si l'écart est minime, conservez le +.

Quelle est la fonction du sélecteur EQ ?

Le sélecteur EQ permet d'ajuster l'extension dans l'extrême-grave. Position i donne le plus de grave, iii le moins. Utilisez i sauf si le caisson montre des signes de faiblesse au niveau d'écoute choisi.

Comment utiliser le mode Auto/Standby ?

Positionnez le commutateur MODE sur Auto. En l'absence de signal pendant 5 minutes, le caisson passe en veille (LED rouge). Le mode On maintient l'amplificateur actif en permanence (LED verte).

Quel type de câble utiliser pour les entrées haut-parleur ?

Utilisez le câble fourni avec prise RJ11. Branchez les conducteurs : Jaune (Gauche+), Vert (Gauche-), Rouge (Droite+), Noir (Droite-). Pour un seul subwoofer, reliez les deux canaux.

Comment nettoyer le caisson de grave ?

Dépoussiérez avec un chiffon sec et doux. Si vous utilisez un aérosol, pulvérisez-le sur le chiffon, jamais directement sur l'appareil. Évitez d'endommager le haut-parleur.

Que faire si le caisson ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que le fusible est en bon état (valeur indiquée à côté du logement). Si le problème persiste, contactez un technicien agréé.

Puis-je utiliser le PV1 avec un amplificateur stéréo 2 canaux ?

Oui, utilisez les entrées haut-parleur. Le caisson présente une impédance élevée, il peut être branché en parallèle avec les enceintes principales. Réglez le filtre passe-bas à la fréquence où vos enceintes atteignent -6 dB.

Comment optimiser le réglage de la fréquence de coupure ?

Réglez la fréquence de coupure (Hz) à la valeur où la réponse de vos enceintes principales chute de -6 dB. Pour des enceintes B&W, cette valeur est fournie dans les spécifications. Ajustez ensuite par écoute pour une transition douce.

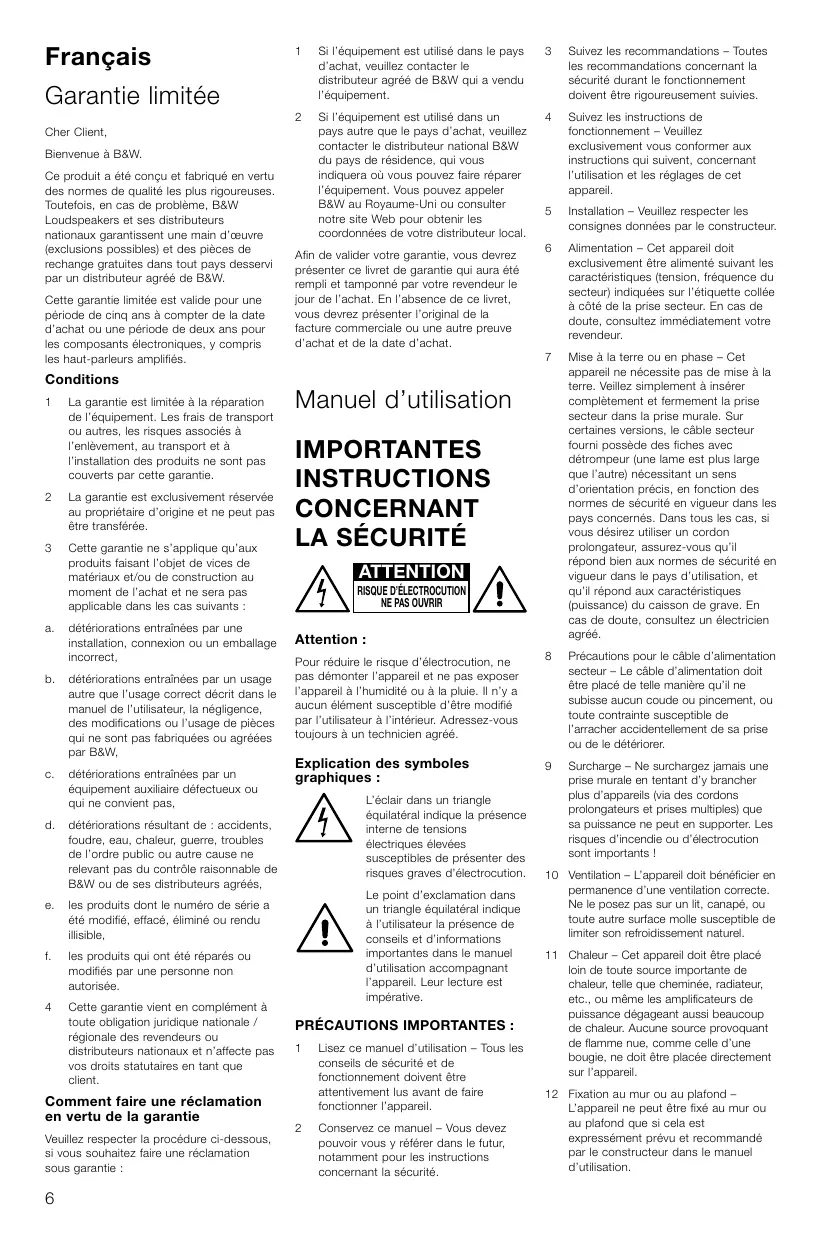

MODE D'EMPLOI B&W PV1 B&W

Manuel d'utilisation......6

Garantie 10

Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Loudspeakers et ses distributeurs nationaux garantissent une main-d'œuvre (exclusions possibles) et des pièces de rechange gratuites dans tout pays desservi par un distributeur agréé de B&W.

Cette garantie limitée est valide pour une période de cinq ans à compter de la date d'achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

Conditions

1 La garantie est limitée à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie. 2 La garantie est exclusivement réservée au propriétaire d'origine et ne peut pas être transférée. 3 Cette garantie ne s'applique qu'aux produits faisant l'objet de vices de matériaux et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants: a. déteriorations entrainées par une installation, connexion ou un emballage incorrect. b. déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utilisateur, la négligence, des modifications ou l'usage de pièces qui ne sont pas fabriquées ou agréées par B&W, c. déteriorations entrainées par un équipement auxiliaire défectueux ou qui ne convient pas, d. déteriorations résultant de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agréés, e. les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu illisible, f. les produits qui ont été réparés ou modifiés par une personne non autorisée. 4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'affecte pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de la garantie

Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie :

1 Si l'équipement est utilisé dans le pays d'achat, veuillez contacter le distributeur agréé de B&W qui a vendu l'équipement. 2 Si l'équipement est utilisé dans un pays autre que le pays d'achat, veuilliez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l'équipement. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de leur distributeur local.

Afin de valider votre garantie, vous devrez présenter ce livre de garantie qui aura été rempli et tamponné par tout revendeur le jour de l'achat. En l'absence de ce livre, vous devrez présenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.

Attention :

Pour réduire le risque d'électrocution, ne pas démonter l'appareil et ne pas exposer l'appareil à l'humidité ou à la pluie. Il n'y a un certain élément susceptible d'être modifié par l'utilisateur à l'intérieur. Adressez-vous à un technicien agré.

Explication des symboles graphiques :

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles de présenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est imperative.

Precautions importantes :

1 Lisez ce manuel d'utilisation - Tous les conseils de sécurité et de fonctionnement doivent être attentivement lus avant de faire fonctionner l'article. 2 Conservez ce manuel - Vous devrez pouvoir vous référer dans le futur, notamment pour les instructions concernant la sécurité.

3 Suivez les recommandations - Toutes les recommandations concernant la sécurité durant le fonctionnement doivent être rigoureusement suivies. 4 Suivez les instructions de fonctionnement - Veuillez vous conformer aux instructions qui seront, concernant l'utilisation et les réglages de cet appareil. 5 Installation - Veuillez respecter les consignes données par le constructeur. 6 Alimentation - Cet appareil doit exclusivement être alimenté suivant les caractéristiques (tension, fréquence du secteur) indiquées sur l'étiquette collée à côté de la prise secteur. En cas de doute, consultez immédiatement votre revendeur. 7 Mise à la terre ou en phase - Cet appareil ne nécessite pas de mise à la terre. Veillez simplement à insérer complètement et fermement la prise secteur dans la prise murale. Sur certaines versions, le câble secteur fourni possède des fiches avec détrompeur (une lame est plus large que l'autre) nécessitant un sens d'orientation précis, en fonction des normes de sécurité en vigueur dans les pays concernés. Dans tous les cas, si vous désirez utiliser un cordon prolongateur, assurez-vous qu'il répond bien aux normes de sécurité en vigueur dans le pays d'utilisation, et qu'il répond aux caractéristiques (puissance) du caisson de grave. En cas de doute, consultez un électricien/agréé. 8 Précautions pour le câble d'alimentation secteur - Le câble d'alimentation doit être placé de telle manière qu'il ne subisse aucun coude ou pincement, ou toute contrainte susceptible de l'arracher accidentellement de sa prise ou de le déteriorer. 9 Surcharge - Ne surchargez jamais une prise murale en tentant d'y brancher plus d'appareils (via des cordons prolongateurs et prises multiples) que sa puissance ne peut en supporter. Les risques d'incendie ou d'électrocution sont importants! 10 Ventilation - L'appareil doit bénéficier en permanence d'une ventilation correcte. Ne le posez pas sur un lit, canapé, ou toute autre surface molle susceptible de limiter son refroidissement naturel. 11 Chaleur - Cet appareil doit être placé loin de toute source importante de chaleur, telle que cheminée, radiateur, etc., ou même les amplificateurs de puissance dégageant aussi beaucoup de chaleur. Aucune source provoquant de flamme nue, comme celle d'une bougie, ne doit être placée directement sur l'appareil. 12 Fixation au mur ou au plafond - L'appareil ne peut être fixé au mur ou au plafond que si cela est expressément prévu et recommandé par le constructeur dans le manuel d'utilisation.

18 Transport - L'appareil peut être transper RTE en utilisant un chariot

13 Eau et humidité - Pour réduire les risques d'incendie et d'électrocution, n'utilisez pas cet appareil près d'une source d'humidité, ou exposé à la pluie, à des coulées ou éclaboussures de liquide - par exemple dans une salle de bain, près d'une piscine ou dans un local très humide (présence de vapeur d'eau ou de condensation), etc. 14 Objet ou liquides étrangers - Ne jamais tenter d'introduire quelque objet que ce soit par les interstices générés sur l'appareil. Empêchez aussi tout renversement de liquide dans l'appareil, sous peine, dans les deux cas, d'importants risques d'électrocution. 15 Entretien - Débranchez toujours l'appareil de l'alimentation secteur avant de le nettoyer. Le coffret du Subgrave sera dépussiéré avec un chiffon sec. Si vous désirez utiliser un produit de nettoyage en aérosol, ne pulvérisez pas directement sur l'appareil, mais sur le chiffon uniquement. Prenez soin à ne pas abimer le haut-parleur. 16 Fixations - N'utilisez pas de systèmes de fixation pour l'appareil, autre que ceux expressément eventuellement recommendés par le constructeur, sous peine de détérioration irrémédiable. 17 Accessoires - Ne placez pas cet appareil sur un pied, tripode, meuble instable, etc. Il pourrait tomber, pouvant causer ainsi des blessures graves à un adulte comme à un infant, et être irrémédiablement lui-même déterioré. N'utilisez des modes de surélevation expressément eventuellement recommends par le constructeur.

adapté, mais en procédant avec précaution. Évitez les fringes ou changements de direction trop brusques

qui pourrait stabiliser l'ensemble, entraîner la chute de l'appareil.

19 Période de non-utilisation - Le câble d'alimentation secteur doit être débranché si vous n'utilisez pas l'appareil pendant une longue période ou pendant un orage. 20 Réparation - Ne tentez pas vous-même la moindre réparation, en cas de problème constaté. L'ouverture de l'appareil peut entraîner de graves risques d'électrocution. Adressez-vous toujours à un technicien agréé. 21 Service après vente - Débranchez impérativement l'appareil de sa prise secteur et adressez-vous immédiatement à votre revendeur/agréé dans les cas suivants : a Lorsque le câble secteur ou sa prise ont été endommagés. b Si du liquide ou des objets sont tombés à l'intérieur de l'appareil. c Si l'appareil a été exposé à la pluie ou à n'importe quel liquide.

d Si l'appareil, après avoir suivi les instructions concernant son fonctionnement, ne marche pas normalement. N'utilise que les commandes expressement citées dans ce manuel d'utilisation, et dans les conditions de fonctionnement indiquées. Une tentative de fonctionnement autre que celui expressement conseillé peut entraîner des dégradations nécessitant l'intervention longue et coûteuse d'un technicien agréé. e Si l'appareil est tombé, ou a été endommagé de quelque manière que ce soit. f Si l'appareil présente un changement manifeste dans son fonctionnement et ses performances, nécessitant manifestement l'intervention d'un réparateur/agréé. 22 Remplacement de pièces - Lorsque le remplacement de certaines pièces ou composants est nécessaire, adressez-vous toujours à un technicien qualifié et agréé. Veillez à ce que les pièces de remplacement soient rigoureusement conformes aux pièces d'origine. Des pièces différentes peuvent entraîner des risques d'électrocution, d'incendie et un fonctionnement non correct de l'appareil.

23 Fusibles de protection générale - Pour une protection parfaite contre tout risque d'incendie, n'utilise que des fusibles d'un type et d'une valeur conformes. Les specifications correctes pour chaque fusible, en fonction de la tension d'alimentation effective, sont gravées directement sur l'appareil. 24 Verifications - Après une quelconque intervention sur l'appareil par un technicien agréé, demandez à ce dernier de procéder à l'ensemble des vérifications nécessaires pour s'assurer du bon fonctionnement de l'appareil. 25 Champs magnétiques - L'appareil peut éventuellement générer un champ magnétique et de l'électricité statique. Ne le placez donc pas à plus de 50 centimètres d'un appareil pouvant être abimé par ce champ magnétique (tube cathodique de télévision, cassettes audio ou vidéo, cartes magnétiques, etc.). 26 La seule façon de déconnecter complètement cet appareil de l'alimentation secteur consiste à débrancher sa prise d'alimentation de la prise secteur murale. C'est jusqu'à tant que la prise d'alimentation secteur que celle d'arrivée du câble secteur derrière l'appareil doit rester d'accès libre tant que l'appareil est utilisé.

Nous vous remercions d'avoir choisi un Subgrave B&W.

Depuis la création de notre entreprise en 1966, notre philosophie a toujours été la recherche de la perfection absolue. Inspirée par son fondateur, le regretté John Bowers, cette extraordinaire avenir n'a pas seulement conduit à de très lourds investissements consacrés à la recherche et à l'innovation, mais aussi une profonde connaissance de la musique et des particularités du son cinématographique. Cette connaissance nous permet de nous assurer que la technologie sera tout utilisée au service du dernier résultat possible et non à la technique pour la technique.

Ce Subgrave a été spécialement conçu pour les installations de cinéma domestique, mais aussi pour améliorer efficacement la reproduction des basses d'un système stéréophonique à deux canaux.

Veuillez lire attentivement et totalement cette notice avant d'utiliser votre Subgrave. Toute installation sonne requiert un minimum d'attention et d'expérimentation si l'on souhaite en tirer le meilleur parti; ce manuel vous guidera dans cette voie.

Avant de raccorder le Subgrave au réseau électrique, il est important que vous preniez connaissance des consignes de sécurité pour vous sensibiliser à tout signe anormal ou alarmant.

Ranger ce guide de manière à le retrouver facilement pour de futures consultations.

La distribution de B&W est assurée dans plus de 60 pays à travers le monde. Nous entretenons un réseau d'importateurs sélectionnés avec la plus grande attention. Quelque soit le problème qu'un revendeur ne saurait régler, n'hésitez jamais à contacter votre agent national pour qu'il puisse vous assister.

Déballage

(figure 1)

Pour déballer aisément votre Subgrave tout en évitant le risque d'un choc malencontreux, veilliez procéder de la manière suivante :

• Ouvrez les abattants du carton au maximum puis retournez le colis.
• Il suffit ensuite de soulever le carton pour que l'appareil sorte de l'emballage.

Nous vous conseillons de conserver le carton et ses accessoires pour toute utilisation ultérieure.

En plus de ce manuel, vous trouverez également :

1 sous-grave 1 câble modulation 1 câble d'alimentation secteur

Note :

Les modèles 230 V peuvent être livrés avec deux câbles d'alimentation secteur, l'un avec prise trois broches rectangulaires et le second avec prise deux broches rondes.

Attention :

N'essayez pas d'utiliser un câble d'alimentation secteur dont la prise ne correspond pas à celle de votre installation électrique.

Information importante concernant la sécurité

Pour des raisons esthétiques, l'étiquette portant les informations concernant la tension secteur de fonctionnement de l'appareil

est fixée sur le dessous, dans une position invisible en usage normal. Pour cette raison, des fac-similés des quatre variations de cette étiquette sont produits en figure 2. Il peut y avoir quelques petites modifications d'un marché à l'autre, mais dans tous les cas la tension d'alimentation secteur et la valeur du fusible sont toujours clairement indiquées.

N'utilise cet appareil que sur une alimentation secteur et de même tension que celle imprimée sur l'étiquette.

Ne pas remplacer leisible par un modèle d'un type ou d'une valeur différents de ceux indiqués.

Le panneau d'entrée (figure 2)

1 Prise d'entrée niveau ligne LINE IN 2 Prise de sortie ligne LINE OUT 3 Prise d'entrée niveau haut-parleurs SPEAKER IN 4 Prise d'alimentation secteur POWER 4a Indication de la tension d'alimentation secteur 5 Logement du fusible FUSE 5a Indication de valeur du fusible

Le panneau de commandes (figure 3)

6 Commande de volume VOLUME (4) 7 Filtre de grave passage-bas (Hz) 8 Commutateur de phase PHASE 9 Commutateur d'égalisation EQ 10 Sélecteur de mode de fonctionnement toujours actif/auto/mise en veille MODE

Il y a en complément une diode LED en haut du Subgrave indiquant son mode de fonctionnement en cours.

Ce que fait le caisson de grave

La principale fonction de ce caisson de grave est de reproduire les fréquences basses contenues dans le canal de grave spécifique LFE (pour Low Frequency Effects, effets de fréquence grave), le « 1 » d'un signal « 5.1 ». De plus, le processeur peut être configuré pour envoyer les fréquences les plus basses de tout ou partie des autres canaux, en les ajustant ainsi au signal du LFE proprement dit. On configure alors les autres enceintes concernées en mode « small » (gamme de fréquences réduite), dans le menu de paramètres du processeur.

Application : audio 2 canaux

Le caisson de grave est cette fois utilisé pour étendre la réponse dans le grave et l'extrême-grave, par rapport aux fréquences reproduites par les satellites. Les mêmes résultats sont obtenus en

laissant les enceintes fonctionner en large bande (sans coupure dans le grave), alimentées normalement par l'amplificateur de puissance. Le filtre passe-bas du caisson de grave est alors réglé de telle manière qu'il prenne naturellement le relais à partir des fréquences qui ne sont plus reproduites à niveau normal par les satellites.

Positionner le subgrave

Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation des sons y sont nettement moins importantes, le positionnement d'un Subgrave est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d'un plus large pour couvrir l'emplacement idéal. Les mêmes résultats sont obtenus, généralement, lorsque le subgrave est placé au milieu des enceintes satellites ou encore au voisinage immédiat de l'une d'entre elles. Lorsque vous utilisez deux subgraves, le moyen est que vous en placez un à proximité de chaque satellite.

Le positionner derrière l'auditeur, même dans une installation "surround", procure une image généralement moins précise mais représente un compromis acceptable quand les considérations domestiques l'emportent.

Les réflexions du son sur les parois de la pièce modifient la qualité de reproduction de toute enceinte acoustique car les murs et le sol qui se trouvent à proximité immédiate amplifient les basses.

Cependant et contrairement à ce qui se passe avec les modèles à large bande, vous pourrez tout rééquilibrer la balance sonore d'un ensemble utilisant un subgrave actif. Pour cela, il suffit d'ajuster le niveau sonore du caisson de grave et tout rentrera dans l'ordre. Il peut être tentant de rechercher l'amplification acoustique maximale en approchant le subgrave des angles de la pièce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement les basses. Ce procédé permet de réduire la puissance du subgrave et, par voie de conséquence, le travail du haut-parleur lui-même. C'est une voie qu'il faudra, cependant, emprunter avec beaucoup de prudence car la position en encoignure n'est pas nécessairement la meilleure pour ce qui concerne les résonances de salle. Mal contrôlées, celles-ci peuvent altérer gravement la régularité de la réponse en fréquences.

Il n'est pas de meilleur procédé que l'expérimentation, chaque salle étant très différente d'une autre. Vous devrez explorer une grande variété d'emplacements avant de faire votre choix définitif. Utiliser un extrait musical avec un instrument grave montant et descendant la gamme est très utile pour équilibrer les basses. Ecoutez attentivement les notes très contrastées, trop faibles ou exagérément fortes. Le fait de posséder un subgrave séparé autorise une optimisation très efficace de votre installation. Vous pourrez tenir compte des résonances de la pièce tout en soignant l'image stéréophonique, parce que vous pourrez adopter un

emplacement spécifique différent pour le subgrave et pour les satellites.

Si le subgrave est placé dans un espace très restreint (intégré dans un meuble par exemple), cet espace devra être ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil; questionnez votre revendeur à ce sujet.

Raccordement électrique

Déconnectez les appareils du réseau électrique tant que le raccordement n'est pas totalement terminé et contrôlé. Vous éviterez tout risque de déterioration du matériel en cours d'opération.

Branchez la prise d'entrée reprise LINE IN (1) sur la sortie Ligne de votre processeur généralement reprise LFE ou SUBWOOFER, en utilisant un câble de modulation blanche approprié. Si vous utilisez plusieurs Subgraves, vous pouvez les relier entre eux « en chaine » (liaison dite « daisy chain »), en utilisant la prise reprise LINK OUT (2) du premier sur la prise LINE IN (1) du second.

Application : audio 2 canaux

Pour le fonctionnement sur 2 canaux, utilisez plutôt les entrées niveau haut-parleurs que les entrées Ligne. Le Subgrave représentée une charge d'impédance élevée pour l'amplificateur stéréo et ne nécessite que très peu de courant, si bien que son branchement en parallèle avec les enceintes acoustiques ne présente aucun inconvénient particulier.

Utilisation d'un seul subgrave (figure 5)

Les deux canaux gauche et droit sont additionnés avant d'entrer dans l'amplificateur du Subgrave.

En utilisant le câble fourni avec le Subgrave, insérez la prise rectangulaire type RJ11 dans la prise repérée SPEAKER LEVEL IN (3), sous le Subgrave. Branchez les conducteurs de ce câble côté amplificateur comme suit : Jaune - Gauche ^+ Vert - Gauche - Rouge - Droit ^+ Noir - Droit

Utilisation de deux sous-graves (figure 6)

Si vous pouvez placer un Subgrave près de l'enceinte de gauche, et le second près de l'enceinte de droite, la séparation stéréophonique sera mise pleinement si vous pouvez brancher chaque Subgrave sur la sortie correspondante de l'amplificateur.

En utilisant les câbles fournis avec les deux Subgraves, insérez les prises rectangulaires type RJ11 dans les logements respectifs des deux Subgraves. Branchez les conducteurs de ces câbles côte à côte sur l'amplificateur comme suit :

Subgrave gauche :

Jaune-Gauche+

Vert-Gauche-

Rouge - Non branché

Noir - Non branché

Subgrave droit :

Jaune - Non branché

Vert - Non branché

Attention : Les conducteurs non reliés sur les deux câbles doivent être très soigneusement isolés pour éviter tout court-circuit et

d'éventuels dommages aux amplificateurs de puissance.

Si les Subgraves ne peuvent être positionnées près des enceintes acoustiques principales, il peut être préférable de brancher les deux Subgraves sur les deux canaux simultanément, en répondant les branchements de la figure 5 tels que décrits dans le paragraphe « Utilisation d'un seul Subgrave »

Utilisation de plusieurs sous-graves

L'utilisation de plusieurs subgraves dans une seule installation est bénéfique dans les cas suivants :

• Quand vous souhaitez maintenir une séparation stéréophonique jusqu’aux très basses fréquences. Lorsque vous avez une très grande salle à sonoriser. Lorsque vous cherchez à obtenir une puissance sonore plus importante, particulièrement lorsque vous souhaitez reproduire les effets du Home Cinéma avec une très grande efficacité. Lorsque vous avez atténuer les effets génants des résonances de la salle d’écoute.

Double contrôle des connexions

Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommandons d'effectuer un double contrôle des connexions. Trop souvent, l'utilisateur découvre qu'une simple erreur de raccordement est à l'origine d'un résultat sonore médiocre. Pour éviter toute perte de temps, assurez-vous donc que:

La phase soit correcte. Il ne faut aucune inversion de branchement positif et négatif vers les enceintes satellites. Une inversion de phase se traduit par une reproduction floue accompagnée d'une image instable et imprécise, par un manque de grave ou pire, par une combinaison des deux. - Qu'il n'y ait pas d'inversion entre les différents canaux et que chaque voie d'amplification soit bien raccordée au haut-parleur correspondant. Le résultat obtenu pourrait être très singulier, par exemple : un orchestre disposé à l'envers ou, plus désastreux, le son de votre film se déplaçant dans la direction opposée à l'action visible à l'écran.

Mise en service

Nous vous recommandons d'allumer votre subgrave avant qu'un signal puisse être envoyé aux amplificateurs. A l'inverse, pensez à éteindre le subgrave en dernier.

Le commutateur de marche/auto/veille (MODE) (10) n'isole jamais complètement

l'amplificateur de l'alimentation qui fournit always a faible tension à un circuit sensitif auxiliaire.

Le commutateur (10) fonctionne de la manière suivante:

On:

Lorsque le commutateur est sur cette position, l'amplificateur est en permanence en mode actif et le témoin lumineux s'éclaire en vert.

Auto

Lorsque vous commutez pour la première fois le subgrave en position "Auto", l'amplificateur passe en mode veille et le témoin lumineux s'éclaire en rouge. Au bout de 5 minutes sans présence d'un signal en entrée, l'amplificateur retourne automatiquement en mode de veille Standby et la lumière devient rouge.

Standby:

Dans cette position, l'amplificateur est en veille permanente, le témoin lumineux est rouge.

Si, alors qu'il est réglé sur le mode Auto, le subgrave se met plusieurs fois en mode de veille Standby alors qu'un signal est présent sur l'entrée Ligne LINE IN, essayez de réduire le réglage de niveau sur le subgrave tout en rétablissant l'équilibre sonore en augmentant le niveau du grave sur le processeur.

Lorsque le subgrave ne doit pas être utilisé pendant une période assez longue, nous recommandons de l'isoler du réseau électrique en retirant le cordon d'alimentation électrique.

Réglages

4 contrôles doivent être pris en considération :

Le réglage de VOLUME (4) (6) Le réglage de la fréquence de coupure (Hz) (7) Le commutateur de PHASE (8) Le commutateur d'égalisation "EQ" (9)

L'optimisation des réglages dépend beaucoup des caractéristiques des appareils associés à leur subgrave. En cas d'utilisation de plusieurs caissons de basses, assurez-vous que tous leurs réglages sont identiques.

Utilisation du subgrave avec un décodeur home cinéma

Bien que le subgrave actif B&W ne soit pas certifié THX®, il peut être employé avec un contrôleur THX®.

• Réglez tout d'abord le volume sur la position « 12 heures » (crête).
• Placez le sélecteur EQ sur sa position i.
• Laissez le sélecteur de PHASE sur sa position +. Le réglage de la fréquence de coupure du filtre passe-bas est alors sans objet.

Reportez-vous également à la rubrique "réglages fins". Si vous possédez un contrôleur THX®, assurez-vous que sa fonction "subwoofer" est activée. Ainsi

configuré, ce dernier dispose des filtres et réglages de niveau adaptés au subgrave pour tous les modes. Pour le calibrage, seuls le générateur de bruit intégré au contrôleur THX® ainsi que ses réglages de niveau devront être employés. Vous devez relever une pression acoustique de 75 dB (pondéré C) à la position d'écoute pour chaque des enceintes. La position crantée du bouton de VOLUME du Subgrave correspond à la catégorie normalisée THX®, soit 88 dB SPL à 1 metre pour un niveau d'entrée sur la prise prévue LINE IN de 100 mV.

Avec les autres décodeurs, CHOISISSÉ la configuration "small" ou "large", la plus appropriée, avant de débuter les réglages. Utilisez le générateur et les réglages intégrés au décodeur pour calibrer les différentes enceintes du système. Si le processeur ne propose pas une latitude de réglage suffisante pour obtenir les niveaux corrects, modifiez le niveau via le contrôle de VOLUME du Subgrave.

Si vous souhaitez obtenir un réglage de grande précision, nous recommandons d'acquérir l'un de ces sonomètres très abordables que l'on trouve dans les magasins de pièces détachées électroniques; il s'agit d'un instrument tout à fait indispensable et vraiment peu coûteux.

Audio 2 canaux

• Réglez et d'abord le volume sur la position « 12 heures » (créanté).
• Placez le sélecteur EQ sur sa position 1.
• Laissez le sélecteur de PHASE sur sa position -.
• Réglez la fréquence de coupure du filtre passe-bas à la fréquence où la courbe de réponse de vos enceintes acoustiques, dans le grave, présente une atténuation de -6 dB par rapport au niveau normal 0 dB.

Les spécifications de toutes les enceintes acoustiques B&W précisent ces valeurs à -3 et -6 dB. Si malheureusement le constructeur de vos enceintes acoustiques ne donne la valeur qu'à -3 dB (ce qui est fréquent), sachez que la fréquence de coupure à retenir se situe entre 0,6 et 0,9 fois la valeur de cette fréquence à -3 dB, suivant la rapidité de l'atténuation dans le grave de l'enceinte. Plus celle-ci est lente, plus la valeur de la fréquence de coupure doit être basse.

Voir ensuite le paragraphe « Optimisation des réglages »

Optimisation des réglages

Dans les applications Home Cinema, le signal de grave LFE est totalement indépendant des signaux produits par les autres enceintes de l'installation. Tous les réglages sont directement effectués dans les menus de paramétrage du processeur, lors de la déclaration en mode « small » des enceintes. Cependant, le réglage PHASE du caisson de grave peut être important. Normalement, on le laisse sur la position. Mais si le caisson de grave est

place dans une position très éloignée des enceintes frontales, ou si les amplificateurs de puissance qui alimentent celles-ci sont inverseurs de phase, la position - peut être préférée. La manière la plus simple de régler la PHASE est d'écouter le résultat dans les deux positions, + et -, et de choisir celle qui vous semble donner les meilleurs résultats. S'il n'y a qu'une petite différence, laissez le sélecteur sur la position+.

Les processeurs Surround intégrant normalement un générateur de signal test qui permet d'équilibrer le signal sonore fourni par toutes les enceintes acoustiques de l'installation Home Cinema. Cela permet d'obtenir un équilibre encore plus précis qu'en reproduction sonore 2 canaux ! Mais n'hésitez pas ensuite à modifier ces réglages théoriques en fonction de vos goûts personnels.

Audio 2 canaux

Les réglages optimaux du sélecteur de PHASE et de la fréquence de coupure du filtre passe-bas sont interactifs et dépendent aussi étroitement de la pente descendante de la Réponse dans le grave des enceintes principales. Les modes de réglage indiqués ici pour la fréquence de coupure et le réglage de PHASE ont été choisis pour s'adapter à la majorité des enceintes de charge, closes ou bass-reflex, en tenant compte de la valeur de la fréquence où la courbe de réponse atteint -6 dB par rapport au niveau nominal des enceintes.

Commencez par régler le caisson de grave tel qu'indiqué plus haut, puis écoutez plusieurs programmes contenant un niveau de grave important.

En utilisant ces réglages de base, commencez par vérifier la bonne position du réglage de PHASE. Choisissez la position qui vous semble donner le son le plus « plein » et le plus riche dans le grave. Normalement, c'est la position, mais l'inversion peut être nécessaire dans certains cas, comme la présence d'amplificateurs inverseurs de phase pour les enceintes principales, ou encore une position du caisson de grave très éloigné de ces dernières.

Ensuite, réglez le niveau relatif du caisson de grave par rapport aux enceintes. Utilisez le plus possible de programmes musicaux pour déterminer ce niveau optimal, selon vos goûts personnels. Un niveau qui vous pourrait normal pour tel ou tel enregistrement peut s'avérer trop fort pour tel ou tel autre. Faites aussi vos expérimentations au niveau normal d'écoute, car les résultats varient également en fonction du niveau sonore global.

Enfin, choisissez la fréquence de coupure du contrôle passe-bas afin d'obtenir la transition la plus douce possible entre le caisson de grave et les enceintes. C'est certainement le réglage le plus difficile à obtenir parfaitement.

Toutes applications

Le sélecteur d'égalisation EQ permet de modifier l'extension dans l'extrème-grave du Subgrave. Plus la fréquence choisie est basse, plus la membrane du haut-parleur

doit se déplacer afin de fournir le niveau de grave nécessaire. Vous pouvez ainsi adapter la réponse grave à un niveau sonore moyen plus ou moins élevé. La position i donne le plus de grave, et la position iii les moins de grave. Nous vous recommandons d'utiliser la position i, sauf si le Subgrave montre d'évidents signes de faiblesse au niveau d'écoute choisi.

Si vous constatiez des problèmes, avec un grave indésirable et omniprésent - ou si certaines notes graves vous semblent plus exagérées que d'autres - vous avez certainement un problème d'interface acoustique entre le caisson de grave et le local proprement dit. La seule solution consiste à déplacer le caisson de grave jusqu'à trouver une position plus ajustée. Un changement mineur - parfois seulement une quinzaine de centimètres - peut avoir une influence très importante sur les résultats. L'utilisation de plusieurs caissons de grave est une autre solution souvent très positive, car elle a pour effet de réduire les résonances de la pièce d'écoute : chaque caisson de grave a en effet tendance à exciter des fréquences de résonance différentes. Si vous modifiez la distance entre le(s) caisson(s) de grave et les enceintes, il peut être nécessaire de changer le réglage de phase, et également de rectifier légèrement le niveau de sortie du (des) caisson(s) de grave ; vous utiliserez pour ce faire soit les réglages intégrés au processeur Surround, soit directement la commande VOLUME de ce(s) dernier(s), mais seulement après avoir correctement réglé la phase.

Lorsque vous utilisez plus d'un caisson de grave, toujours s'assurer que leurs réglages de filtre passe-bas et de PHASE sont absolument identiques.

Entretien du caisson de grave

Le coffret du caisson de grave peut être dépoussiéré avec un chiffon sec et doux. Si vous désirez utiliser un nettoyant en aérosol, ne dirigez pas le jet de ce dernier directement sur le caisson de grave : imbiba simplement le chiffon.

Si vous ne l'utilisez pas pendant une longue période, débranchez le caisson de grave de son alimentation secteur.
