Type de produit	Enceinte acoustique bass-reflex 2 voies
Marque	B&W
Modèle	DM 560
Bande passante	55 Hz à 30 kHz (-6 dB)
Réponse en fréquences	65 Hz à 20 kHz (±2,5 dB en champ libre)
Dispersion	20 Hz à 15 kHz ±2 dB, au-delà de 10° dans l'axe vertical ±2 dB, au-delà de 40° dans l'axe horizontal
Sensibilité	90 dB (2,83 V à 1 m)
Distorsion harmonique	Seconde harmonique : <3,0 % de 20 Hz à 200 Hz, <1,0 % de 200 Hz à 20 kHz ; Troisième harmonique : <1,5 % de 20 Hz à 200 Hz, <1,0 % de 200 Hz à 20 kHz
Impédance nominale	8 Ω (min 4 Ω)
Filtre	4ème ordre avec passe-bas et passe-haut
Haut-parleurs	Basses-médium 200 mm avec membrane composite, tweeter 26 mm à dôme aluminium
Puissance admissible	10 W à 75 W RMS (8 Ω)
Dimensions (H × L × P)	490 mm × 236 mm × 302 mm (sans pied)
Poids	8,5 kg
Présentation	Placage noyer ou finition frêne noir
Protection	Fusible à fusion rapide 2 A
Entretien	Nettoyer le placage avec un chiffon doux ; brosser la façade en tissu avec une brosse douce après l'avoir retirée
Conseils de câblage	Section minimale 1,5 mm² jusqu'à 5 m, 2,5 mm² au-delà ; polarité respectée
Placement recommandé	Distance aux murs 0,5 à 1,5 m ; triangle équilatéral avec la position d'écoute

FOIRE AUX QUESTIONS - B&W DM 560 B&W

Quelle est la puissance d'amplification recommandée ?

La puissance recommandée est de 10 W à 75 W RMS sous 8 Ω. Un amplificateur trop faible provoque de l'écrêtage, ce qui peut endommager l'enceinte.

Comment brancher les enceintes à l'amplificateur ?

Utilisez des borniers à vis ou des fiches banane. Connectez la borne rouge de l'enceinte à la borne rouge (positive) de l'amplificateur. Veillez à respecter la phase pour éviter une perte de basses ou une image stéréo pauvre.

Quelle est la meilleure distance entre les enceintes et les murs ?

Placez les enceintes à 0,5 à 1,5 m du mur arrière. Évitez les coins pour ne pas exagérer les basses. La distance de chaque enceinte au mur latéral doit être différente (par exemple rapport 0,5 et 1,0).

Comment entretenir le placage bois ?

Nettoyez le placage avec un chiffon doux et sec. Si vous utilisez un aérosol, pulvérisez d'abord sur un chiffon. Évitez le panneau avant en tissu et les haut-parleurs.

Puis-je retirer la façade en tissu pour la nettoyer ?

Oui, retirez la façade en tirant doucement par les bords verticaux. Brossez-la avec une brosse douce à vêtements. Évitez de toucher le tweeter.

Que faire si le fusible saute ?

Le fusible de 2 A protège contre les surcharges. Remplacez-le par un fusible de même type (à fusion rapide, 2 A). Si le problème persiste, consultez un revendeur agréé.

Quels câbles utiliser ?

Utilisez des câbles de section 1,5 mm² jusqu'à 5 m, et 2,5 mm² au-delà. Des câbles audio spéciaux peuvent améliorer la qualité sonore.

Comment optimiser l'acoustique de la pièce ?

Placez les enceintes de manière symétrique par rapport à la position d'écoute. Utilisez des rideaux épais pour absorber les aigus et des meubles volumineux pour les graves. Évitez les grandes surfaces réfléchissantes.

Quelle est l'impédance des enceintes ?

L'impédance nominale est de 8 Ω, avec un minimum de 4 Ω. Assurez-vous que votre amplificateur est compatible.

Où trouver des pièces de rechange ou un service après-vente ?

Contactez votre revendeur B&W ou l'importateur agréé. B&W dispose d'un réseau de distributeurs dans plus de 40 pays.

MODE D'EMPLOI B&W DM 560 B&W

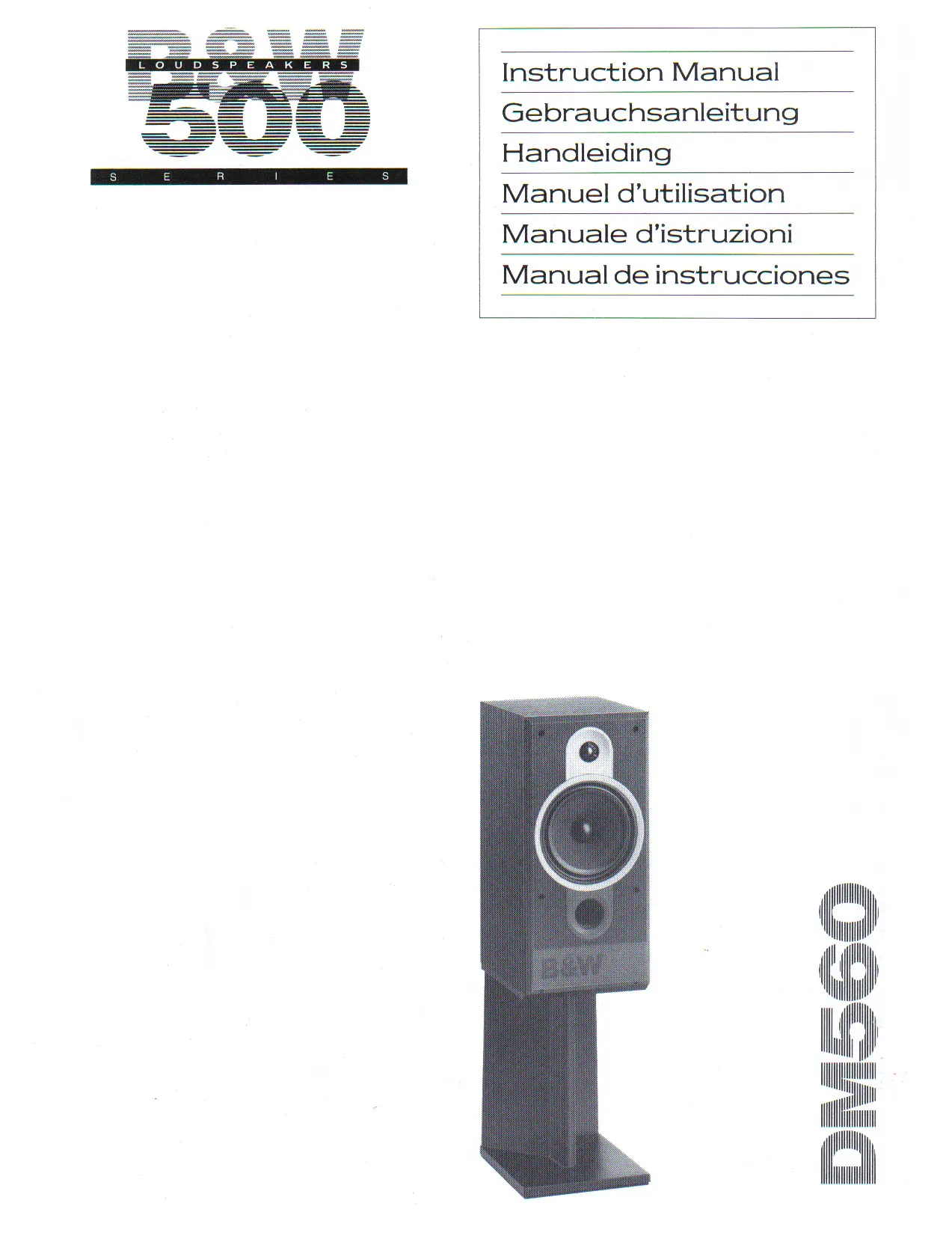

Manuel d'utilisation

1 Lesenceintes B&W DM560 8 2 Conception 8 3 Déballage, installation, branchements électriques et entretien 8 4 Le local d'écoute et la mise en place des enceintes 8 5 Amplificateur de puissance, préamplificateur, source 8 6 Suggestions musicales 8 7 Caractéristiques 9

Dans la lignée des fameuses enceintes B&W, et après la célèbre série 100, l'enceinte digital monitor DM560 reprend l'ensemble des avantages de la nouvelle technologie, et avec des performances encore améliorées au niveau des extrêmes aigus et d'une coloration plus faible.

Grâce à une esthétique agréable, Votre DM560 est faite pour répondre à vos exigences et convient à toutes les décorations intérieures.

Tous les paramètres de mesure de la série 500 ont été optimisés par l'utilisation intensive de CAO (conception assistée par ordinateur) pour assurer et améliorer (autant que faire se peut) les fréquences basses. Pour arriver à la courbe de réponse la plus linéaire possible, de nouveaux hauts-parleurs ont été conçus. Ceux-ci bénéficient de l'expérience des études sur le comportement des membranes et des mesures par

interférométrie laser faites sur de très nombreux prototypes.

La série des enceintes la série 500, volontairement représentées comme 'digital monitors', a été conçue pour l'usage du compact-disc et du numérique. Elles sont capables de tirer le meilleur parti de ces nouvelles sources : capacité dynamique accrue, informations transformatoires améliorées, faible niveau de bruits... Les B&W DM560 sont néanmoins tout aussi à l'aise avec les sources analogiques.

Le propos de ce manuel d'utilisation est de vous familiariser avec votre nouvelle acquisition et de vous permettre d'en tirer le plus grand plaisir. Toutte enceinte de qualité dépend à la fois du signal qui l'alimente et de l'environnement (c'est-à-dire la pièce d'écoute), aussi avons-nous consacré deux paragraphes complets à ces questions.

Les produits B&W sont commercialisés dans plus de 40 pays, dans le monde entier. Nous y avons développé un réseau international de distributeurs sélectionnées avec soins, dont la raison d'être est de vous offrir, à vous, client et utilisateur, le service le plus complet. S'il s'avait que votre revendeur n'était pas capable de résoudre un problème quelconque, n'hesitez pas à vous adresser à notre agent-importateur.

Nous tenons également à vous remercier de la confiance que vous avez bien voulu nous accorder en choisissant nos produits et à vous réassurer de notre intérêt permanent à ce qu'ils vous procurant durablement satisfaction et plaisir.

Conception

L'enceinte DM560 est une enceinte bass-reflex à 2 voies, suivant la philosophie de la légendaire DM110, mais avec un bande passante élargie et un tweeter métallique, pour améliorer la profondeur et la largeur stéréophoniques.

Les hauts-parleurs

Pour une parfaite cohérence sonore, le choix s'est porté sur des basses-médium de 200mm, spécialement conçues et un tweeter de 26mm haute-temperature. Ces hauts-parleurs établissant ainsi un nouveau standard de linéarité et d'absence de coloration.

Un nouveau tweeter, qui utilise le même diaphragme que la déjà très célèbre Matrix 801 Serie 2, et procure sans problème des fréquences au-delà de 20kHz. Et, comme tous les composants utilisés chez B&W, c'est une production B&W.

L'ébénisterie

L'expérience de B&W en matière de construction des ébenisteries a encore grandi grâce à l'invention des Séries Matrix B&W. Le savoir-faire a permis un assemblage particulier qui permet de réduire les vibrations indésirables. Dans le cas de la Série 500, une partie de nos efforts a porté sur la conception du panneau de baffle. Nous avons utilisé une matière de synthèse à structures, à la fois pour la résistance mécanique et la mise en valeur de son dessin.

Le filtre

La technologie sophistiquée assurée par la CAO a permis à B&W d'optimiser chaque composant dans sa création et le dessin du filtre. Chaque élément de la production est ainsi contrôlé automatiquement afin de s'assurer de sa conformité aux specifications. Ce souci permanent garantissait ainsi à chaque haut-parleur le signal électrique parfait recherché à la conception.

Un fusible à fusion rapide de 2A protège l'ensemble contre la puissance excessive d'un signal électrique normal. Cependant, certains signaux anormaux, particulièrement ceux portant les hautes fréquences, peuvent endommager le tweeter. Les précautions d'usage, comme de ne pas commuter l'amplificateur avant de réaliser les branchements, doivent être observées. Le fusible est placé sur le panneau arrière de votre enceinte.

Déballage

Nous vous recommandons vivement de conserver les cartons et tous les éléments d'emballage de vos enceintes, ce qui vous permettra de les transporter dans les conditions ultérieurement.

Dans un carton de DM560 vous trouvez donc :

(a) Deux enceintes DM560 appairées. (b) Un exemplaire de ce manuel d'utilisation.

Installation

L'enceinte B&W DM560 est donc destinée à être utilisée sur un pied la découplant du sol; toutefois, on peut obtenir d'excellents résultats en la plaçant sur une étagère. Nous avons développé un pied pour la DM560; ce pied peut être rempli de sable pour de la stabilité et inertie. Si vous ne l'avez pas vu chez votre revendeur, nous vous suggérons de lui demander des informations.

Branchement

Brancher les enceintes à votre amplificateur, soit avec des borniers à vis, soit avec des fiches 'banane'. La borne rouge de l'enceinte doit être raccordée à la borne rouge de l'amplificateur (positif +).

La mise en phase correcte des enceintes est extrêmement importante. La perte de basses, ou une image stéréo très pauvre peut résulter d'un branchement inadéquat. Cela peut être rapidement remis en ordre en inversant les connexions sur une des enceintes.

En règle générale, utiliser des câbles le plus court possible entre l'amplificateur et les enceintes ; choisir des câbles de bonne section pour conserver une résistance la plus faible possible. Nous recommandons un minimum de 1.5mm² jusqu'à 5m de long et 2.5mm² au-delà de 5m.

Toutefois, il existe des câbles audio, spécialement étudiés, qui procurent de très intéressantes améliorations. Dans la mesure du possible, essayez-les.

Entretien

Le placage bois de votre enceinte doit être entretenu avec le même soin que celui que vous portez à votre mobilier. Si vous utilisez un aérosol, pulvérisez sur un chiffon avant d'essuyer. Évitez le panneau avant tendu de tissu et les hauts-parleurs.

Si vous devez brosser ou nettoyer la façade en tissu, retirez celle-ci (qui est fixée soit avec du 'velcro', soit par des embouts 'plastiques'). Tenez-la par les bords verticaux et tirez doucement. Ce tissu peut être brossé avec une brosse douce à vêtements ou similaires. Evitez de toucher les hauts-parleurs, notamment le tweeter, vous pourriez l'endommager.

Le local d'écoute et la mise en place des enceintes

Le degré de précision avec laquelle le message musical original sera réproduit chez vous dépend de nombreux facteurs, dont la qualité de l'enregistrement - bande 'master', pressage -, des éléments entrant dans la composition du système et des propriétés acoustiques du local d'écoute.

Le choix du local d'écoute

Peu de gens ont la chance de pouvoir désirer leur local d'écoute, néanmoins pour ceux pour qui cela est possible (ou pour quiconque change d'habitation) voici quelques conseils de base:

Toute pièce ayant des dimensions différentes pour la hauteur, la longueur et la largeur aura une réponse plus équilibrée qu'une pièce ayant deux ou toutes les dimensions égales et parallèles. Des murs massifs sont préférables aux constructions modernes en panneaux de plâtre préfabriqués dont la rigidité est trop faible, notamment pour le contrôle du registre grave et la tenue en régime transitoire. Dans des constructions sans structures de plancher massives ou en béton, un rez-de-chaussée sera préférable à un étage.

Comment modifier l'acoustique d'une pièce

De petites modifications dans le mobilier d'une pièce peuvent apporter de grandes différences dans ses propriétés acoustiques. Si vous avez des tableaux aux murs, décrochez-les, vous constaterez immédiatement des modifications importantes du son produit par les enceintes! Il ne s'agit pas de supprimer tout ce qu'il y a dans la pièce... au contraire car des tableaux 'casseront' les grandes surfaces réfléchissantes et éviteront les résonnances dans les fréquences élevées.

Les rideaux permettent également de modifier le comportement acoustique d'une pièce dans le medium et les aigus. Des rideaux plus épais auront une fonction absorbante dans ces registres et permettront d'obtenir une acoustique plus mate et moins réverbérante. À l'inverse, si la pièce semble trop amortissante, des rideaux plus légers rendront de la brillance aux aigus. Pour ce qui est des fréquences graves, leur qualité est essentiellement conditionnée par la taille et la géométrie de la

pièce et le type de construction. Néanmoins, des meubles volumineux auront un effet non négligable et ce n'est pas perdre son temps qu'essayer de modifier leur position.

Placement des enceintes

Il a été dit que des enceintes bon marché correctement placées donnaient de nouveaux résultats que des enceintes de quality placées n'importe comment! Bien que cela soit un peu exagéré, il est vrai que l'emplacement des enceintes est un paramètre fondamental.

La largeur de l'espace entre les enceintes dépend de la taille de la pièce et la distance à la position d'écoute. En règle générale, elles ne devraient pas être rapprochées de moins de 1,5m et l'écartement maximum ne devrait pas excéder la distance à la position d'écoute. Une bonne règle consiste à placer l'auditeur et les deux enceintes aux sommets d'un triangle équilatéral.

La position des enceintes par rapport aux murs a une importance considérable, en particulier pour la restitution des basses fréquences. Lorsque l'on rapproche les enceintes d'un mur, le niveau de basses augmente par rapport aux mediums et aux aigus.

Des enceintes placées directement contre un mur, ou pire encore, dans un coin, produisent un niveau de basses exagéré, avec des résonances incontrolables. On recommandera une distance aux murs comprise entre 0,5m et 1,5m, mais l'idéal est d'essayer différentes configurations jusqu'à obtenir le meilleur son. Il est également préférable que la distance de chaque enceinte aux murs les plus proches ne soient pas égales, les ratios suivants, 0,5 et 1,0, donnent, en général, d'excellents résultats.

Si l'emplacement des enceintes par rapport aux murs est fondamental quant à la qualité de reproduction du registre grave, il est important de savoir que la reproduction spatiale dépend, elle, de la distance du mur arrière : pour une reproduction optimale de la profondeur, il est recommandé de placer les enceintes au minimum 0.5m en avant du mur arrière.

Quant au choix du mur devant lequel seront placées les enceintes, il dépendra essentiellement de l'organisation de cette pièce. Sachez cependant qu'il vaut vraiment la peine d'essayer lequel du mur le plus long ou le plus court donnera le meilleur résultat.

Pour finir, on obtiendra un meilleur équilibre des informations stéréo si l'environnement acoustique aux abords immédiats des deux enceintes est identique.

L'amplificateur de puissance

Nous conseillons les limites de puissance suivantes:

MINIMUM 10W RMS (8Ω)

MAXIMUM 75W RMS (8Ω)

Nous considérons qu'il est très difficile pour un fabricant d'enceintes de désigner une puissance optimale d'amplificateur. Elle dépend entièrement du type de musique écoutée, de la taille de la pièce d'écoute et du niveau de pression acoustique recherché. D'autant plus que il est toujours préférable d'avoir un amplificateur de puissance élevée qui offrira une meilleure reproduction en régime transitoire. Par contre, si la puissance de l'amplificateur est trop faible, il écrêtera. L'enceinte serait alors alimentée avec du courant continu et la reproduction de très mauvaise qualité.

Le préamplificateur

Le pré-amplificateur ne TRAITE que des tensions faibles au contraire de l'amplificateur de puissance qui GERE des courants élevés. Son rôle est pourtant essentiel dans la chaîne de reproduction. Nous vous recommandons de le désirer AC soit qu'il soit indépendant ou intégré à l'amplificateur de puissance ; ne pas oublier que l'ultime test en matière de reproduction muscale est l'écoute critique.

Dans nos laboratoires de recherche, nous possédons de nombreuses combinaisons de pré-amplificateurs, d'amplificateurs et de sources. Tous les éléments du système (y compris les câbles) entrent en compte dans la qualité finale. L'écoute restant le test fondamental avant tout choix définitif.

Lecteur CD, platine disque, tuner

Les commentaires du paragraphe précédent s'appliquent évidemment aux sources. Les lecteurs CD ont fait des progrès considérables. Aujourd'hui, utilisés avec des enregistrements de qualité, ils sont sans doute la plus parfaite des sources,igne d'être utilisée dans les systèmes les plus sophistiqués.

Suggestions musicales

Dès que vous aurez installé vos B&W DM560 vous les oublierez ; vous serez plus proche de la musique 'live' que vous ne l'avez jamais été chez vous. Vous entendrez l'acoustique de la salle d'enregistrement et une foule de détails auparavant cachés, malheureusement, les défauts des mauvais enregistrements apparaîtront encore plus crûment. Aussi, nous

vous indiquons une liste non limitative d'enregistements que nous avons nous-mêmes beaucoup approuciés à la fois pour leurs qualités artistiques et techniques.

Editeur	No.	Titre
B&W	BW001	The Academy of Ancient Music, 'B&W Present'
L'Oiseau-Lyre	400 080-2	JS Bach, Violin Concertos 1 & 2
	414 615-2	Josef Haydn, Cello Concertos
	410 553-2	Pachelbel, Canon
	411 832-2	Mozart, Exultate Jubilate
	400 086-2	Händel, Messiah Highlights
	411 858-2	Händel, Messiah (complete work)
Decca	411 929-2	Hurford, Toccata and Fugue
	400 048-2	Beethoven, Violin Concerto
	414 273-2	Copland, Detroit SO
	410 201-2	Saint-Saëns, Organ Symphony
London	410 004-2	Kiri Te Kanawa, Chants d'Auvergne
Philips	411 449-2	Haydn, Symphonies 100 & 104 (Davis)
	401 052-2	Saint-Saëns, Piano Concerto No. 2
Chandos	Chan 8313	Walton, Symphony No. 1 (Gibson)
L'Oiseau-Lyre	DSL 09	Shostakovich, String Quartets†
ECM 1288	823 844-2	Eberhard Weber, Chorus
CBS/Sony	32DP 230	Miles Davis, 'You're Under Arrest'
Geffen	35DP51	Joni Mitchell, 'Wild Things Run Fast'
GRP Records	GRP D 9528	Billy Cobham, 'Warning'
Blue Note	CDP 746092	Stanley Jordan, 'Magic Touch'
Windham Hill Records	WD1036	Live at Montreux

Ces références concernent les compact discs, à l'exception du titre marqué*. La plupart de ces CD sont disponibles en microsillon.

*Disponible chez votre revendeur B&W

7	Caracteristique
Bande passante	55Hz à 30kHz (-6dB)
Réponse en fréquences	65Hz à 20kHz (±2,5dB en champ libre)
Dispersion	De 20Hz à 15kHz ±2dB, au-delà de 10° dans l'axe vertical ±2dB, au-delà de 40° dans l'axe horizontal
Sensibilité	90dB (2,83V à 1m)
Distorsion	Pour 95dB et à 1m à la seconde harmonique: <3,0% de 20Hz à 200Hz <1,0% de 200Hz à 20kHz À la troisième harmonique: <1,5% de 20Hz à 200Hz <1,0% de 200Hz à 20kHz
Impédance	Nominale de 8Ω sans jamais descendre sous 4Ω
Filtre	Du 4ème ordre avec passer-bas et passer-haut
Haut-parleurs	Un basses-médium de 200mm avec membrone composite de fibres, bobine de 26mm haute-temperature avec résine polyamide thermo-durcissable. Un tweeteter 26mm à dôme aluminium, bobine de 26mm sur support aluminium avec résine polyamide thermo-durcissable
Puisance admissible	Amplificateur de 10W à 75W
Dimensions	Hauteur: 490mm sans pied Largeur: 236mm Profondeur: 302mm
Poids	8,5kg
Présentation	Placage noyer ou finition frène noir
B&W Loudspeakers Ltd se reserve le droit de modifier les specifications techniques de ses produits en fonction de l'évolution de la technique. B&W DM est une marque déposée de B&W Loudspeakers Ltd.
