MODE D'EMPLOI 1050 FME-1 KRESS
Mode d'emploi original "Moteur de fraisage et de meulage"

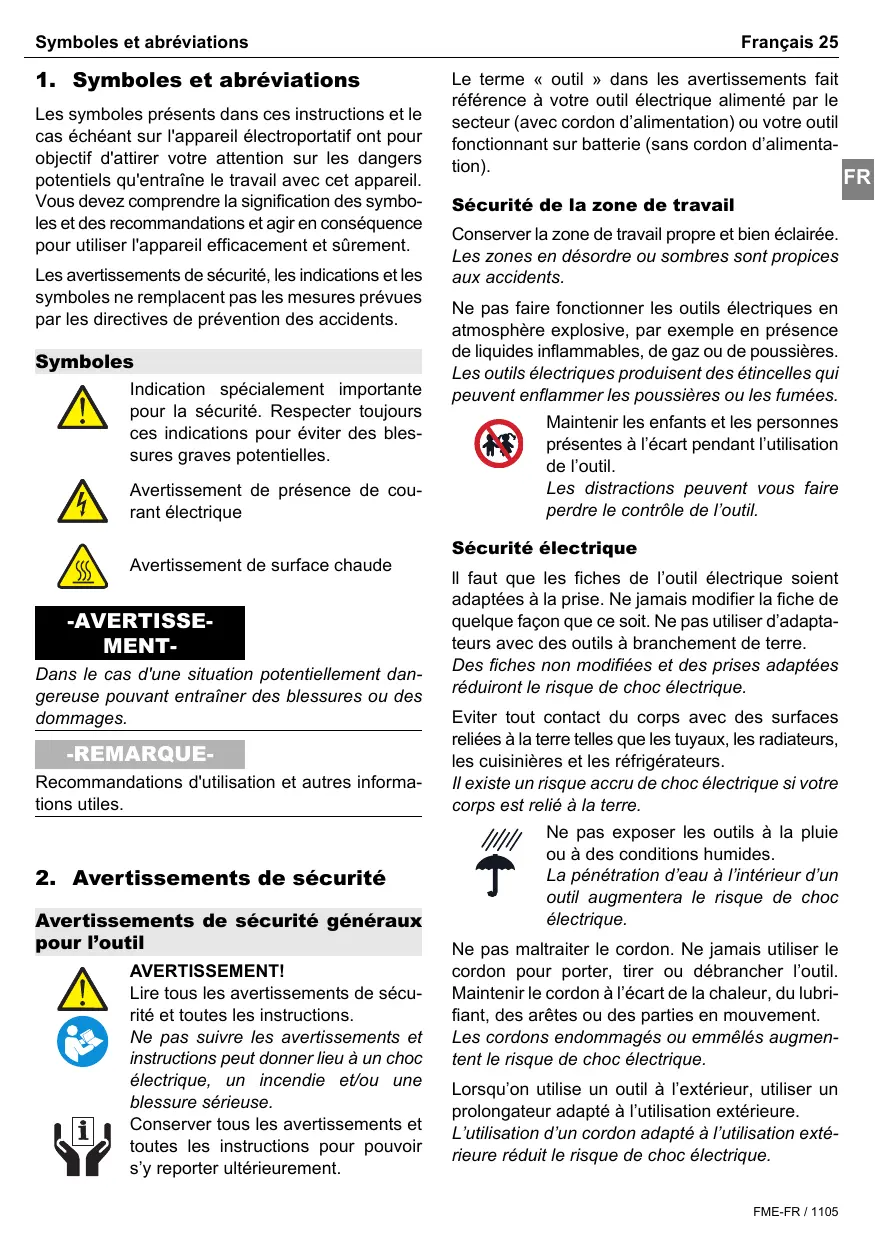

1. Symboles et abréviations
Les symboles présents dans ces instructions et, le cas échéant, sur l'appareil électroportatif ont pour objectif d'attirer votre attention sur les dangers potentiels qu'entraîne le travail avec cet appareil. Vous devez comprendre la signification des symboles et des commandements et agir en conséquence pour utiliser l'appareil efficacement et sûrement.
Les avertissements de sécurité, les indications et les symboles ne remplacent pas les mesures prévues par les directives de prévention des accidents.
Symboles
Indication spécialement importante pour la sécurité. Respecter toujours ces indications pour éviter des blessures graves potentielles.
Avertissement de présence de courant électrique
Avertissement de surface chaude
Avertissement
Dans le cas d'une situation potentiellement dangereuse pouvant entraîner des blessures ou des dommages.
Recommandations d'utilisation et autres informations utiles.
Avertissement!
Lire tous les avertissements de sécurité et toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'outil électrique soient adaptées à la prise. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.
Des fiches non modifiées et des prises adaptées réduiront le risque de chocs électriques.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigerateurs.
Il existe un risque accru de choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides.
La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.
Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'utilisation d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.
Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
Eviter tout démarriage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marché est source d'accidents.
Retirer toute clé de réglage avant de mettre l'outil en marche.
Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.
Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l'outil
Ne pas forcer l'outil. Utiliser l'outil adaptée à votre application.
L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.
De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner.
Les outils sont dangereux entre les mains d'utilisateurs novices.
Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
Garder affûtés et propres les outils permettant de couper.
Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.
L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Service
Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l'outil est maintenue.
Instructions de sécurité spécifiques à l'appareil
Porter une protection acoustique.
Une forte exposition au bruit peut provoquer une perte d'audition.
Bloquer la pièce à travailler.
Une pièce à travailler serrée par des dispositifs de serrage ou dans un état est fixée de manière plus sure que tenue dans les mains.
Les outils de travail doivent être conçus au moins pour la vitesse de rotation indiquée sur l'outil electroportatif.
Les frais disques ou d'autres outils tournant à une vitesse de rotation excessive risquent de se désagréger et de causer ainsi des blessures.
Ne pas utiliser d'outils de fraisage émoussés ou endommagés.
Les outils de fraisage émoussés ou endommagés provoquent une friction trop élevée, peuvent étriquer et entraînent un défaut d'équilibrage.
Ne guider l'outil electroportatif contre la pièce à travailler que quand l'appareil est en marche.
Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce.
Ne jamais fraiser des pièces métalliques, clous ou vis.
L'outil de fraisage pourrait être endommagé et semettre à vibrer fortement.
Ne pas travailler de matériaux contenant de l'amianté.
L'amianté est considérée comme étant cancérigène.
Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail.
Par exemple : certaines poussières sont considérées comme étant cancérigènes. Porter un masque
anti-poussières et utiliser un dispositif d'aspiration de poussières/copeaux s'il est possible de raccorder un tel dispositif.
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt.
L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'appareil électroportatif.
Lors de travaux, toujours dégager le câble d'alimentation et la ballonge vers l'arrière de l'appareil.
Ceci diminue le risque de chute à cause du câble pendant le travail.
Ne jamais porter l'appareil par son cordon d'alimentation.
Mettre l'interrupteur en position d'arrêt avant de retirer la fiche de la prise de courant.
Ceci permet d'éviter un démarrage inopiné de l'appareil lorsque celui-ci est rebranché, réduisant ainsi les risques d'accident.
Les outils dont vous ne vous servez pas doivent être conservés à l'abri de l'humidité, dans des locaux auxquels les enfants n'ont pas accès !
Ne jamais percer le carter de cet appareil dans le but de le marquer ou de l'identifier.
Cela court-circuiterait le dispositif d'isolement électrique. Utiliser plutôt un autocollant.
Ne jamais utiliser un outil electropor-tatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et retirer la fiche du cable d'alimentation de la prise du courant, au cas ou le cable serait endommagé lors du travail.
Un câble endommagé augmente le risque d'un choc électrique.
Risques résiduels. Bien que cette fiche annexe et les notices d'utilisation relatives à nos outils électriques fournissent des consignes de sécurité détaillées pour une utilisation sûre de nos outils électriques, l'utilisation de chacun des outils comporte malgré tout certains risques résiduels, qu'il est impossible d'éliminer complètement par des dispositifs de sécurité. Veuillez donc toujours manipuler ces outils électriques avec la prudence requise!
3. Description de l'appareil
Avant utilisation, nous vous recommandons de lire toutes les instructions de sécurité et toutes les recommandations.
Le non-respect des instructions de sécurité et des recommandations indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.
Composants de l'appareil
1 Écrou de serrage 2 Pince de serrage 3 Broche 4 Bouton de verrouillage 5 Bouton Marche/arrêt 6 Molette de réglage de vitesse 7 Module du câble d'alimentation 8 Verrouillage du module câble d'alimentation
L'accessoire représenté ou décrit ne fait pas partie de la livraison
Éléments compris dans la livraison
Voir emballage
Utilisation conforme
La défonceuse-meuleuse qui peut être utilisée en fixe, a été conçue afin de fraiser du bois ou des matières plastiques et de meuler du bois, des matières plastiques, de l'acier ou de l'aluminium. N'utilise pas la défonceuse manuellement sans avoir installé préalablement les accessoires de fraisage adéquats.
Recommandations à l'utilisateur
L'appareil ne doit être utilisé, entretenu et maintenu en état de fonctionnement que par des personnes formées et autorisées. Ces personnes doivent avoir été spécialement informées des dangers spécifiques à l'utilisation de l'appareil.
Caractéristiques techniques
| Mateur de fraisage et de meulage | 530FM | |
| Puisance absorbée | Watt | 530 |
| Puisance débitée | Watt | 270 |
| Vitesse de rotation à vide | min-1 | 29.000 |
| Vitesse sous charge nominale | min-1 | 14.300 |
| Porte-outil avec pince de serrageø | mm | 8 |
| Meuleø, max. | mm | 40 |
| Fraiseø | mm | 30 |
| Dimensions | mm | 240x73 |
| Poids | kg | 1,3 |
| Classe de protection | II | |
| Mateur de fraisage et de meulage | 800FME | |
| Puisance absorbée | Watt | 800 |
| Puisance débitée | Watt | 420 |
| Vitesse de rotation à vide | min-1 | 10.000-29.000 |
| Vitesse sous charge nominale | min-1 | 25.000 |
| Porte-outil avec pince de serrageø | mm | 8 |
| Meuleø, max. | mm | 40 |
| Fraiseø | mm | 36 |
| Dimensions | mm | 262x73 |
| Poids | kg | 1,4 |
| Classe de protection | II | |
| Mateur de fraisage et de meulage | ||
| 1050FME/1050FME-1 | ||
| Puisance absorbée | Watt | 1050 |
| Puisance débitée | Watt | 600 |
| Vitesse de rotation à vide: | ||
| 1050FME | min-1 | 10.000-29.000 |
| 1050FME-1 | min-1 | 5.000-25.000 |
| Vitesse sous charge nominale | min-1 | 24.800 |
| Porte-outil avec pince de serrageø | mm | 8 |
| Meuleø, max. | mm | 40 |
| Fraiseø | mm | 36 |
| Dimensions | mm | 289x73 |
| Poids | kg | 1,7 |
| Classe de protection | II | |
Conformément à EN 60745, votre outil électrique est doublement isolé ; c'est pourquoi un conducteur de terre n'est pas utile.
L'appareil est antiparasite et protégé contre les signaux de télévision conformément à EN 55014-1 et résiste aux interférences selon EN 55014-2.
Valeurs sonores
Valeurs de mesure déterminées selon la norme EN 60 745.
Le niveau sonore pondéré A de l'appareil s'élève typiquement à:
niveau de pression sonore (L_pA) 78 dB(A)
niveau de puissance sonore (L_WA) 89 dB(A)
Incertitude de la mesure K = 3 dB
Lors de travaux, le niveau sonore peut dépasser 85 dB(A).
Porter une protection acoustique.
Vibrations
Valeur d'émission d'oscillation triaxiale calculée selon la norme EN 60745.
Incertitude de la mesure K m/s² 1,5
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée suivant les méthodes de mesure normées par l'EN 60745 et peut être utilisée pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est régulièrement utilisé d'une telle manière.
Remarque: pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé.
Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail, MAINITER les mains chaudes, organisation des opérations de travail.
4. Utilisation
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Mise en service
Tenir compte de la tension du secteur!
Vérifier avant la mise en marche si la tension et la fréquence d'alimentation en électricité indiquées sur la plaque signalétique correspondent à celles du réseau électrique utilisé.
si nécessaire raccorder le module du cable d'alimentation
Câble d'alimentation
Si le cordon d'alimentation est endommagé pendant un travail, enlever immédiatement la fiche du cordon d'alimentation de la prise électrique.
Câble entrant fixe
Câble entrant fixe
Ne pas utiliser de câbles endommagés. Ils doivent être immédiatement remplacés par un spécialiste.
Module du câble d'alimentation
Cable d'alimentation avec fermeture rapide sous licence.
Raccorder le module du câble d'alimentation 7 à la poignée. La prise doit s'intégrer.
Utiliser le module du câble d'alimentation 7 uniquement pour les appareils électroportatifs Kress. Ne pas essayer d'utiliser d'autres appareils avec ce module.
Ne pas utiliser de module de câble endommagé. Il devra être immédiatement remplacé par un module Kress neuf.
Appuyer sur les deux touches de verrouillage 4 et retirer le module de câble d'alimentation 7 de la poignée.
N'utiliser que des modules de câble d'alimentation originaux de Kress.
Régulation électronique (en option)
Lorsque la machine tourne à vide ou à charge, la régulation électronique maintient le nombre de tours/min. à une vitesse quasiment constante et garantit un travail régulier.
Électronique (en option)
Lors d'une surcharge ou d'une surchauffe en fonctionnement continu, la machine réduit le nombre de tours/min. automatiquement jusqu'à ce qu'elle soit suffisamment refroidie.
Démarrage progressif
Le courant de démarrage est limité. Le moteur accélère lentement jusqu'à la vitesse préselectionnée. Ce système permet de prolonger la durée de vie de la machine.
Protection électronique contre les surcharges
En cas de charges trop importantes pour le moteur, la surveillance du moteur intégrée réduit la vitesse du moteur de fraisage. La machine doit être déchargée (de préférence la dégager brièvement de la pièce) avant que vous puissiez de nouveau utiliser toute sa puissance.
Utilisation
Lorsque vous arrêtez votre machine, celle-ci continue de tourner pendant un certain temps.
Si la machine entre en contact avec toute surface, vous risquez d'en perdre le contrôle.
Interrupteur marche/arrêt
Pour permettre l'enfonnement de l'appareil, pousser l'interrupteur Marche/Arret 5 vers l'avant.
En appuyant sur le bord avant de l'interrupteur Marche / Arret 5, vous mettez l'appareil hors fonctionnement.
Présélection de la vitesse de rotation (en option)
Pour les appareils équipés d'une molette de réglage 6, celle-ci permet de régler la vitesse de rotation en fonction de l'utilisation prévue.
| 800FME / 1050FME | 1050FME-1 | |
| 1 | 10.000 min-1 | 5.000 min-1 |
| 2 | 12.600 min-1 | 7.700 min-1 |
| 3 | 17.000 min-1 | 12.500 min-1 |
| 4 | 21.000 min-1 | 16.500 min-1 |
| 5 | 25.000 min-1 | 21.000 min-1 |
| 6 | 29.000 min-1 | 25.000 min-1 |
Changement d'outil
Retirer la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil.
Cette mesure de précaution empêche une mise en fonctionnement par mégarde.
Mettre des gants de protection lors du changement d'outil.
L'outil peut chauffer de manière importante lors de travaux de longue durée. En outre, ne pas oublier que les bords tranchants de l'outil peuvent s'avérer très coupants.
Serrage des outils
La broche 3 du moteur de façage et de meulage est équipée d'une pince de serrage de précision 2 pour le montage des outils. Un dispositif de blocage de la broche facilite le serrage et le desserrage de l'écrou de serrage 1.
Pour le serrage de l'outil, bloquer la broche 3 en enfonçant le bouton de verrouillage 4. Serrer l'écrou de serrage 1 à l'aide d'une clé plate de 17 mm. Pour desserer l'outil, bloquer de nouveau la broche 3. Desserrer l'écrou de serrage 1 d'un tour à l'aide de la clé plate. Avec d'autres tours, l'outil peut être retiré.
Attention! Après l'insertion de l'outil, faites un essai à vitesse maximale et assurez-vous que personne ne se trouve à portée de l'outil rotatif. Les outils défectueux cassent souvent pendant cette marche d'essai.
Travaux avec le moteur de fraisage
Porter des lunettes de sécurité ainsi qu'une protection acoustique.
En cas d'utilisation d'un support à colonne ou d'un banc de perçage/fraisage, éviter les associations avec une table de fraisage, respecter les consignes dans les notices d'utilisation fournies.
Approcher les règles de butée le plus possible de la fraise et approcher le pare-main (protection des yeux) le plus possible de la surface de la pièce. Utiliser toujours des dispositifs qui garantissent un guidage sur de la pièce, tels que butée, butée auxiliaire, coulisseau d'approche ou sabot de retenue pour les travaux de fraisage.
Le sens d'avancement de la pièce doit toujours être contraire au sens de rotation de la fraise (fraisage en opposition):
Attention! Fraisez toujours en opposition!
Rectifications
Lorsque vous utilisez la défonceuse-meuleuse manuellement en fonction meulage, vous devez vous assurer que la vitesse périphérique, conformément aux instructions du fabricant d'abrasifs, ne soit pas dépassée.
La vitesse circonférentielle se calcule comme suit:
$$ V = \frac {d \times \pi \times n}{6 0 0 0 0} $$
$$ V = vitesse~circumferentielle~\frac {m}{s} $$
$$ d = \varnothing \text{de la meule en} \text{mm} $$
$$ \pi = 3, 1 4 $$
n = vitesse nominale du moteur de fraisage et de meulage en tours/min
Exemple : la meule utilisée a un diamètre de 25 mm.
$$ V = \frac {2 5 \times \pi \times 3 0 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 9, 7 5 \frac {m}{s} $$
La vitesse maximale autorisée n'est pas dépassée.
Remarques!
S'assurer que les meules utilisées utilisent un liant céramique ou un liant en résine synthétique. - Stocker les meules de façon à ce qu'elles ne puissent pas s'abimer. Toute fissure dans la meule, des tiges d'outil endommagées, etc. peuvent constituer un danger de mort pour l'utilisateur. Avant l'utilisation de meules neuves, faire une marche d'essai d'au moins 5 minutes sans charge.
Des vitesses très élevées signifient une usure rapide et des durées de vie courtes des outils!
En utilisant d'autres outils de fraisage, ne pas dépasser les vitesses de rotation (en tr/min) indiquées par le fabriquant de manière durable sur les outils rotatifs!
Processus de fraisage
Maintenir vos mains hors de la zone de fraisage et loin de l'outil de fraisage. Tenir la poignée supplémentaire avec l'autre main.
Si les deux mains tiennent la fraiseuse, l'outil de fraisage ne pourrait pas les blesser.
Ne guider l'outil electroportatif contre la pièce à travailler que quand l'appareil est en marche.
Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce.
5. Outils et accessoires
Lors des travaux avec l'outil electroportatif, porter toujours un masque anti-poussière.
Ne pas utiliser de lames de scie à chaînes ou dentées.
De telles lames provoquent des rebonds fréquents et des pertes de contrôle.
Les abrasifs
Vous pouvez utiliser tous les abrasifs illustrés dans le mode d'emploi.
Respectez le nombre de tours/min. autorisé ou la vitesse périphérique indiqués sur l'étiquette des abrasifs.
Les données indiquées sur la plaque signalétique de la machine ne doivent pas dépasser le nombre de tours/min. [min^-1] ou la vitesse périphérique [m/s] des abrasifs que vous utilisez.
Pour des raisons de sécurité, vous ne devez utiliser les abrasifs qu'à une vitesse périphérique maximum de 80 m/s.
Pour tous les abrasifs, respectez les instructions du fabricant.
Changer la pince de serrage
Dévissez le mandrin 1 et retirez l'outil en vous protégeant de manière ajustée contre toute coupure (Attention! Vous risquez de vous blesser).
Dévissez le mandrin 1 et la pince de serrage 2.
Appuyez sur la rainure continue de la pince de serrage 2 avec le pouce et l'index.
Faites basculer la pince de serrage 2 et retirez-la du mandrin 1.
Attention! Desserrez légèrement le mandrin de son axe 1 afin de préserver le filetage 3, ne le serrez cependant jamais si vous n'avez pas installé d'util. La pince de serrage 2 risquerait d'être trop compressée et pourrait être endommagée.
Utilisation avec un flexible
Grâce à sa vitesse régulable, la défonceuse-meuleuse est également appropriée pour être utilisée de façon optimale en tant qu'entraînement d'un flexible.
Dans ce cas, vous devez Ackuer que le nombre maximum de tours/min. autorisé du flexible n'est pas dépassé par celui du moteur.
Porter des lunettes de sécurité ainsi qu'une protection acoustique.
Maintenance et nettoyage
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Faire toujours en sorte que l'utilé electroporatif et les ouïes de ventilation soient toujours propres. Essuyer régulièrement les pièces en matière plastique accessibles de l'extérieur avec un chiffon humide mais non imbibé de produit de nettoyage. Après chaque opération, éliminez la poussière du ventilateur en soufflant. Vous augmentez ainsi la durée de vie de votre appareil.
Changer les balais
Faire procéder au remplacement des balais de charbon usés par le service après-vente agrée.
Service
Après avoir exploité la machine de manière intensive pendant une longue période, la confier à un centre de service agréé Kress afin qu'elle soit inspectée sérieusement et complètement nettoyée.
Les coordonnées des centres de service correspondants sont contenues dans le document joint « SERVICE ». Elles se trouvent également sur notre site Internet www.kress-elektrik.de.
Pièces de rechange/schema éclaté
Les schémas éclatés et la liste des pièces de rechange se trouvent sur notre page d'accueil http://spareparts.kress-elektrik.de.
Instructions de protection de l'environnement
Récupération des matières premières. Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.
Pour les pays européens uniquement. Ne pas mettre au rebut les appareils électriques avec les ordures ménagères!
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Garantie
- Cet appareil électroportatif a été soigneusement vérifié, testé et a été soumis à un contrôle de qualité rigoureux.
- Nous garantissons la résolution gratuite des problèmes de fonctionnement de l'appareil électroportatif dus à un défaut et se produit dans une période de 24 mois à partir de la date d'achat par l'utilisateur final. Ce dernier peut être un défaut du matériel ou de fabrication. Dans certains pays, des règlements spécifiques de garantie s'appliquent. Nous nous réservons le droit de réparer des pièces défectueuses ou de les remplacer par des pièces neuves. Les pièces échangées deviennent notre propriété.
- Toute utilisation ou maniement non conformes aux prescriptions, ainsi que l'ouverture de l'appareil par du personnel non agréé entraîne l'annulation de la garantie. La garantie n'inclut pas les éléments suivants : dommages mécaniques par choc etc., dommage par entrée d'eau ou d'autre liquide dans l'appareil, coupure ou endommagement du câble, dommages du moteur et dommages mécaniques par surcharge inappropriée, pièces d'usure, par exemple les balais de charbon, mandrin autoserrant, clé de mandrin autoserrant, broches de perçage après utilisation, les moteurs, câble d'alimentation, batteries, lames de scie, pièce de meulage, sacs à poussière, accessoires divers (foret, burin, etc.). Les détails concernant différentes pièces d'usure des divers outils sont disponibles à l'adresse Internet suivante: http://spareparts.kresse-elektrik.de ou auprès de notre service après-vente.
- Les revendications de garantie ne pourront être prises en compte qu'en cas de déclaration immédiate des defaults (avaries dues au transport y compris). L'exécution des prestations de garantie ne donne pas droit à une prolongation de la période de validité de la garantie.
- Pour utiliser la garantie, nous envoyer la preuve originale d'achat avec l'appareil ou l'envoyer à notre service après-vente.
- Une prise en charge par nos soins dans le cadre de la garantie exclut tout autre recours de la part de l'acheteur, en particulier le droit de rétraction, de réduction ou de revendication de dommages-et-intérêts.
- Cependant, il conserve son droit de rétraction (annulation du contrat de vente) ou de réduction (abaissement du prix d'achat), selon ses convenances, si nous ne sommes pas en mesure d'éliminer d'éventuels défauts dans un délai convenable.
- Ne sont pas exclues les revendications de dommages-intérêts selon §§ 463, 480 Al. 2, 635 du Code Civil allemand, relatives à l'absence de propriétés garanties.
- Les dispositions 7 et 8 ne sont valables que pour l'Allemagne.
Sous réserve de modifications techniques !
Déclaration d'incorporation CE
Le fabricant : KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen Tél. : +49(0)7476 / 87-0
déclare, par la présente, que le produit suivant :
Désignation du produit : Moteur de fraisage encastré Type : 530 FM, 800 FME, 1050 FME, 1050 FME-1 Numéro de série : 2010XXXXXX Année de fabrication : 2010
est conforme aux exigences de base suivantes de la directive machines (2006/42/CE) : annexe I, articles 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 et 1.5.1.
À l'état incomplet, la machine est également conforme à toutes les dispositions des directives Matériel électrique (2006/95/CE) et Compatibilitye electromagnétique 2004/108/CE/CEM.
Lorsqu'elle est incomplète, la machine ne peut être mise en service que s'il a été constaté que la machine dans laquelle la machine incomplète doit être encastrée est conforme aux dispositions de la directive Machines (2006/42/CE).
Le fabricant s'engage à transmettre aux organismes nationaux, sous forme électronique et sur demande, les documentations spécifiques à la machine incomplète. Les documentations techniques spécifiques de la machine conformes à l'annexe VII partie B ont été établies.
Nom des responsables de la documentation : Klemens Müller, Wolfgang Auch Adresse des responsables de la documentation : voir adresse du fabricant
Bisingen,
Mars 2010
Klemens Muller
Ce déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : voir CE
Dossier technique auprès de: voir TF
