BEDIENUNGSANLEITUNG 1050 FME-1 KRESS
Originalbetriebsanleitung “Fräs- und Schleifmotor”

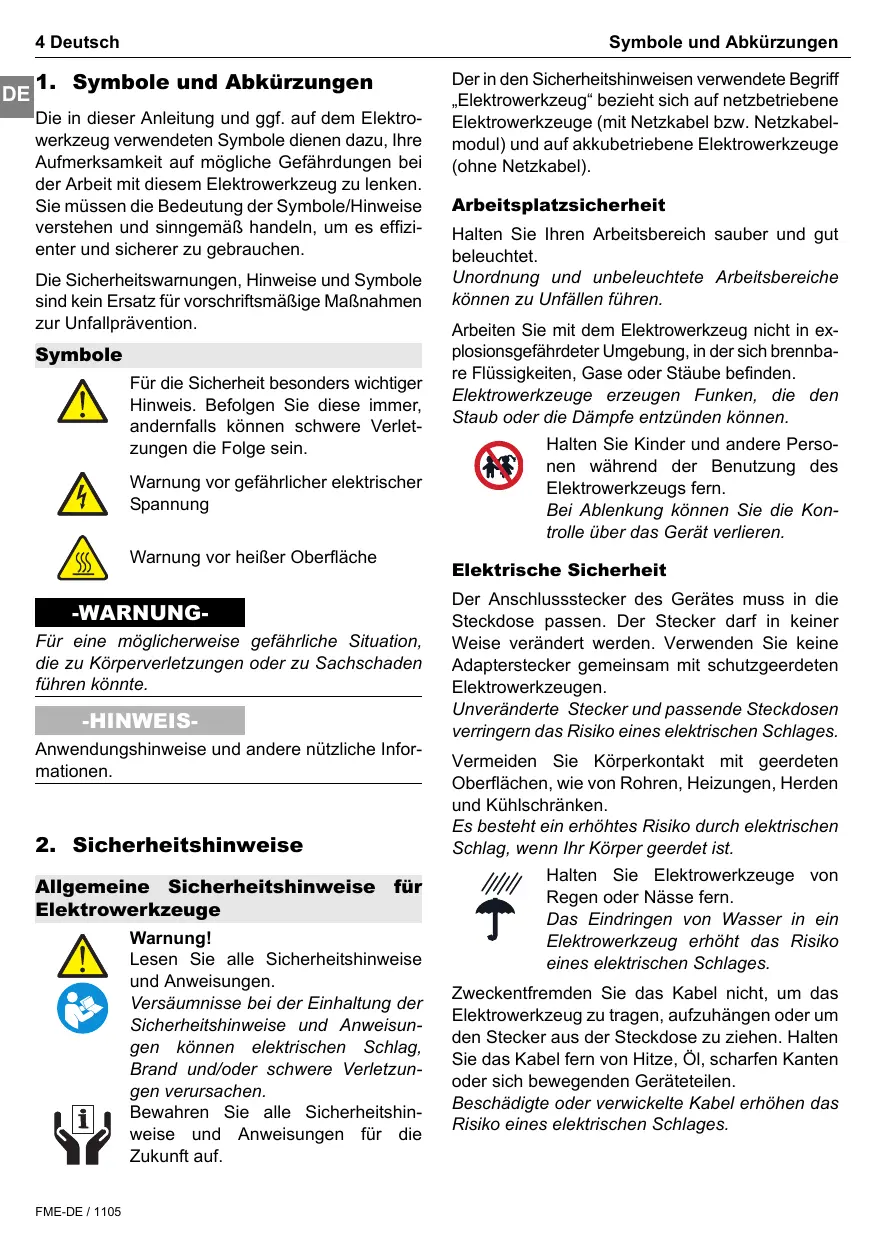

1. Symbole und Abkürzungen
Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dieren dazu, ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit diesen Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und Sinngemäß handeln, um es effizienteuter und{sicherer zu gebrauchen.
Die Sicherheitswannungen, Hinweise und Symbole sind kein Ersatz für vorschäftsmäßige Maßnahmen zur Unfallprüvention.
Symbole
Für die Sicherheit besonderss wichtiger Hinweis. Befolgen Sie diese immer, andernfalls konnen schwere Verletzungen die Folge sein.
Warning vor gefährlicher elektrischer Spannung
Warning vor heiBer Oberflache
-WARNING-
Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen können.
-HINWEIS-
Anwendungshinweise und andere nützliche Informationen.
2. Sicherheitshinweise
Allgemeine Sicherheitsinweise für Elektrowerkzeuge
Warning!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitsinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabel-modul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.
EsbestehteinerhöhtesRisiko durchelektrischen Schlag，wennIhrKörpergeerdetist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileinen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Aussenbereich zugelassen sind. Die Anwendung eines für den Aussenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (F1).
Der Einsatz eines Fehlerstromschutzschalters ver-mindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragien.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder large Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.
Verwendung und Behandlung von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwand
frei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfällig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische Sicherheitshinweise
Tragen Sie Gehorschutz.
Die Einwirkung von Lärn kann Gehörverlust bewirken.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit der Hand.
Einsatzwerkzeuge,müssen mindestens fur die auf dem Elektrowerkzeug angegebene Drehzahl ausgelegt sein.
Mit Überdrehzahl laufende Scheibenfräser oder andere Einsatzwerkzeuge können auseinanderfliegen und Verletzungen verursachen.
Verwenden Sie keine stumpfen oder beschädigten Fraser.
Stumpfe oder beschädigte Fraser verursachen eine erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.
EsbestehtsonstdieGefahr einesRuckschlages,
wenn sich dasEinsatzwerkzeugimWerkstück
verhakt.
Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben.
Der Fraser kann beschädigt werden und zu erhöhten Vibrationen führen.
Bearbeiten Sie kein asbesthaltiges Material.
Asbest gilt als krebserlegend.
Treften Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können.
Zum Beispiel: Manche Stäube gelten als krebs-errend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
Warten Sie, bis das Elektrowerkzeug zum Still-stand gekommen ist, bevor Sie es ablegen.
Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Führer Sie beim Arbeiten das Netz- und das Verlängerungskabel immer nach hinten vom Gerät weg.
Dies vermindert die Sturzgebung über das Kabel während des Arbeitsens.
Gerat nicht am Kabel,tragen.
Bringen Sie den Schalter in die Position "AUS", bevor Sie den Stecker aus der Steckdoseziehen. Wenn das Gerät später wieder ans Netz angeschlossen wird, wird ein unbeabsichtigtes Anlaufen der Maschine verhindert und verringert die Gefahr von Unfallen.
Nicht benutzte Werkzeuge mussensicher, in trockenen,verschlossenenRäumen und für Kinder nicht erreichbar aufbewahrt werden!
Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden.
Die Schutzisolation wird überbrachte. Verwenden Sie Klebeschilder.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Restrisiken: Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausfuhrliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedem Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht vollig auszuschreiben sind. Bedieren Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht!
3. Gerätebeschreibung
Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklapt, während Sie die Bedienungs-anleitunglesen.
Gerätebauteile
1 Überwurfmutter
2 Spannzange
3 Spindel
4 Verriegelungstaster
5 Ein-/Ausschalter
6 Stellrad Drehzahlregler
7 Netzkabelmodul
8 Arretierung Netzkabelmodul
Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehoren.
Lieferumfang
Siehe Verpackung
Bestimmungsgemäter Verwendung
Der Einbau-Fräs- und Schleifmotor ist bestimmt für Frasarbeiten von Holz und Kunststoffen und zum Schleifen von Holz, Kunststoff, Stahl und Aluminium. Ohne geeignete Frasvorsätze darf der Motor nicht von Hand geführt werden.
Anforderungen an den Benutzer
Das Gerätarfurdurvonautorisiertem,eingewiesenemPersonalbedient,gewartetundinstand gehaltenwerden.DiesesPersonalmusspeziell über dieauftretendenGefahrenunterrichtetsein.
Technische Daten
| Fris- und Schleifmotor | 530FM | |
| Aufnahmieleistung | Watt | 530 |
| Abgabeileistung | Watt | 270 |
| Leerlaufdrehzahl | min-1 | 29.000 |
| Drehzahl bei Nennlast | min-1 | 14.300 |
| Werkzeugaufnahme mit Spannzangeø | mm | 8 |
| Schleifkörperø, max. | mm | 40 |
| Fräs-ø | mm | 30 |
| Abmessung | mm | 240x73 |
| Gewicht | kg | 1,3 |
| Schutzklasse | II | |
| Fris- und Schleifmotor | 800FME | |
| Aufnahmieleistung | Watt | 800 |
| Abgabeileistung | Watt | 420 |
| Leerlaufdrehzahl | min-1 | 10.000-29.000 |
| Drehzahl bei Nennlast | min-1 | 25.000 |
| Werkzeugaufnahme mit Spannzangeø | mm | 8 |
| Schleifkörperø, max. | mm | 40 |
| Fräs-ø | mm | 36 |
| Abmessung | mm | 262x73 |
| Gewicht | kg | 1,4 |
| Schutzklasse | II | |
| Fris- und Schleifmotor | 1050FME/1050FME-1 | |
| Aufnahmieleistung | Watt | 1050 |
| Abgabeileistung | Watt | 600 |
| Leerlaufdrehzahl: | ||
| 1050FME | min-1 | 10.000-29.000 |
| 1050FME-1 | min-1 | 5.000-25.000 |
| Drehzahl bei Nennlast | min-1 | 24.800 |
| Werkzeugaufnahme mit Spannzangeø | mm | 8 |
| Schleifkörperø, max. | mm | 40 |
| Fräs-ø | mm | 36 |
| Abmessung | mm | 289x73 |
| Gewicht | kg | 1,7 |
| Schutzklasse | II | |
Ihr Elektrowerkzeug ist gemäß EN 60745 doppeltsoliert; ein Erdleiter ist aus thisem Grunde überflüssig.
Das Gerät ist funk- und fernsehentört nach EN 55014-1 sowie störfest nach EN 55014-2.
Gerausch- und Vibrationsinformation
Gerauschwerte
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
Schaldruckpegel (L_pA) 78 dB(A)
Schalleistungspegel (L_WA) 89 dB(A)
Messunsicherheit K 3 dB
Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben. Gehorschutz/TRagen!
Vibration
Triaxialer Schwingungsemissionswert ermittelt entsprechend EN 60745.
Fransenah m/s2 5,0
Messunsicherheit K m/s² 1,5
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist.
Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten von Handen, Organisation der Arbeitsabläufe.
4. Bedienung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker.
Inbetriebnahme
Netzspannung beachten!
Prufen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
ggf.Netzkelmodulanschlieben
Netzkabel
Wird das Netzkabel während der Arbeit beschädigt, sofort Netzsteckerziehen.
Festzuleitung
Festzuleitung
Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich durch einen Fachmann zu erneuern.
Netzkabelmodul
Netzkabelmodul mit Patent-Quick-Verschluss.
Schließen Sie das Netzkabelmodul 7 an den Handgriff an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul 7 nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.
Beschädigte Netzkabelmodule dürfen nicht verwendet werden. Sie sind unverzüglich durch ein neues Kress-Netzkabelmodul zu ersetzen.
Die beiden Verriegelungstaster 4 drucken und Netz-kabelmodul 7 aus dem Handgriff hersausziehen.
Verwenden Sie nur Original Kress-Netzkabel-module.
Zusatzfunktion
Konstantelektronik (Option)
Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezukonstant und gewährleistet eine gleichmäßige Arbeitsleistung.
Elektronik (Option)
Bei Überlastung oder Überhitzung im Dauerbetrieb reduziert das Gerät die Drehzahl automatisch, bis das Gerät ausreichend abgekühlt ist.
Sanftanlauf
Die Anlaufstrombegrenzung reduziert den Einsatzstrom. Der Motor dreht langsam hoch bis zur vorgewählten Drehzahl. Dadurch kann die Lebensdauer der Maschine verlangert werden.
Elektronischer Überlastschutz
Bei zu starker motorgebahrdender Belastung wird durch die integrierte Motorüberwachung die Drehzahl des Frasmotors reduziert. Die Maschine muss entlastet werden - am besten kurz vom Werkstück wegnehmen - damit Ohnen wieder die volle Leistung zur Verfugung stehen.
Bedienung
Nach dem Ausschalten lauft das Werkzeug noch kurze Zeit nach.
Beim Kontakt mit der Ablagefläche konnen Sie die Kontrolle über das Gerat verlieren.
Ein-/Ausschalten
Den Ein-/Ausschalter 5 nach vorne schieben, um das Geräinzuschalten.
Durch Drücken auf die ausgekippte Vorderkante des Ein-/Ausschalter 5 wird das Gerät ausgeschaltet.
Drehzahl vorwahlen (Option)
Bei Geräten mit Stellrad 6 kann die Drehzahl je nach Anwendungsbereich mit dem Stellrad 6 eingestellt werden.
| 800FME / 1050FME | 1050FME-1 | |
| 1 | 10.000 min-1 | 5.000 min-1 |
| 2 | 12.600 min-1 | 7.700 min-1 |
| 3 | 17.000 min-1 | 12.500 min-1 |
| 4 | 21.000 min-1 | 16.500 min-1 |
| 5 | 25.000 min-1 | 21.000 min-1 |
| 6 | 29.000 min-1 | 25.000 min-1 |
Werkzeug wechseln
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglen.
These Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
Tragen Sie beim Werkzeugwechsel Schutzhandschuhe.
Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwartemen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf.
Einspannen der Werkzeuge
Die Spindel 3 des Fräs- und Schleifmotors ist mit einer Prázisions-Spannzange 2 zur Aufnahme der Werkzeuge ausgerüstet. Eine Spindelarretierung erreichtert das Anziehen und Lösen der Überwurf-mutter 1.
Zum Einspannen des Werkzeugs wird die Spindel 3 durch Eindrücken des Verriegelungstasters 4 arretiert.
Mit einem Gabelschlussel SW 17 wird die Überwurfmutter 1 angezogen.
Beim Ausspannen des Werkzeugs wird wiederum die Spindel 3 gespert.
- Mit dem Gabelschlüssel wird die Überwurf-mutter 1 mit einer Umdrehung gelöst. Nach weiteren Umdrehungen kann das Werkzeug entnommen werden.
Achtung! Führer Sie nach Einsetzenden Einsatzwerkzeugs einen Probelauf mit Höchstdrehzahl durch und stellen Sie safer, dass sich keine Personen in der Reichweite des rotierenden Einsatzwerkzeugs befinden. Beschädigte Werkzeuge brechen mein ist in dieser Testzeit.
Arbeitshinweise
Arbeiten mit dem Fräsmotor
Schutzbrille und Gehorschutz tragen.
Bei Verwendung eines Bohrstanders oder einer Bohr- und Frasbank -evtl. in Verbindung mit einem Frästisch - sind die Hinweise in den Dort beilie-genden Gebrauchsanleitungen zu beachten.
Außer dem muss besteht werden, dass die Anschlaglineale so welt wie möglich an den Fräser herangeführrt, der Handabweiser (Sichtschutz) soll nicht wie möglich auf die Werkstückoberfläche herabgestellt werden muss und für Frasarbeiten stets Einrichtungen zu verwenden sind, die ein sicheres Führren des Werkstücks gewährleisten, z.B. Anschlaglineal, Hilfsanschlag, Zuführung sieber oder Rückschlagklotz bei Einsatzfrasarbeiten.
Die Vorschubrichtung des Werkstücks ist stets gegen die Umlaufrichtung des Frärsers zu wahren (Gegenlauf):
Vorsicht! Fräsen Sie immer im Gegenlauf!
Schleifarbeiten
Bei Verwendung des Fräs- und Schleifmotors als Schleifer im Handbetrieb muss beachtet werden, dass die Umfangsgeschwindigkeit, gemäß des Werkzeugherstellers, nicht übersritten wird.
Die Umfangsgeschwindigkeit lässt sich wie folgt berechnen:
$$ V = \frac {d \times \pi \times n}{6 0 0 0 0} $$
$$ \begin{array}{l} V = U m f a n g s g e s c h w i n d i g k e i t \frac {m}{s} \ d = \text {S c h l e i f k o r p e r -} \varnothing \quad \text {i n} m m \ \end{array} $$
$$ \pi = 3, 1 4 $$
$$ n = \text {L e e r l a u f d r e h z a l d} \quad \text {d e s} \quad \text {F r a s -} \quad \text {u n d} \quad \text {S c h l e i f m o t o r s} \quad \text {i n} \quad \text {U m d r e h u n g e n / m i n} $$
Beispiel: Der verwendete Schleifkörper hat einen Durchmesser von 25 mm.
$$ V = \frac {2 5 \times \pi \times 3 0 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 9, 7 5 \frac {m}{s} $$
Die zulässige Höchstdrehzahl ist nicht überschritten.
Zu beachten ist, dass
die verwendeten Schleifkörper mit Keramik oder Kunstsharz gebunden sind.
die Schleifkorper so aufbewahrt werden, dass sie nicht beschädigt werden (Risse im Schleifkorper, beschädigte Werkzeugschäfte usw. bedeuten für den Anwender Lebensgefahr).
vor Benutzung neuer Schleifkörper ein Probelauf von weniger 5 Minuten ohne Belastung durchzufahren ist.
-HINWEIS-
Sehr hohe Drehzahlen bedeuten schnelle Abnutzung und keine Standzeiten der Werkzeuge!
-WARNING
Nur scharfe und gut erhaltene Fraswerkzeuge verwenden! Benützen Sie am besten unsere Original-Fraswerkzeuge.
Bei Verwendung anderer Fraswerkzeuge)durfen die auf den sich drehenden Werkzeugen vom Hersteller dauerhaft angebrachten Drehzahlen je Minute nicht übersritten werden!
Fräsvorgang
Kommen Sie mit ihren Handen nicht in den Frasbereich und an den Fraser. Halten Sie mit ihrer zweiten Hand den Zusammengriff.
Wenn beide Hände die Fräse halten, konnen\ diese nicht vom Fraser verletzt werden.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.
EsbestehtsondtieGefahr einesRuckschlgases,wenssichdasEinsatzwerkzeugimWerkstuckverhakt.
5. Werkzeuge und Zubehör
Tragen Sie beim Arbeiten mit dem Elektrowerkzeug immer eine Staubschutzmaske.
Verwenden Sie kein Ketten- oder gezahntes Sageblatt.
Solche Einsatzwerkzeuge verursachen)\ haufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
Zulässige Schleifwerkzeuge
Sie konnen alle in der Bildanleitung dargestellen Schleifwerkzeuge verwenden.
Beachten Sie die zulässige Drehzahl bzw. Umfangsgeschwindigkeit auf dem Etikett des Schleifwerkzeuges.
Die Angaben auf dem Typenschild des Elektrowerkzeuges * dürfen die zulässige Drehzahl [min^-1 *) bzw. Umfangsgeschwindigkeit [m / s] der verwendeten Schleifwerkzeuge nicht überschreiben.
Die eingesetzten Schleifwerkzeuge * dürfen aus Sicherheitsgründen nur mit einer maximalen Umfangsgeschwindigkeit von 80~m / s betrieben werden.
Beachten Sie bei allen Schleifwerkzeugende Hinweise des Schleifwerkzeugherstellers.
SpanNZangenwechsel
Lösen Sie die Überwurfmutter 1 und entnahmen Sie das Werkzeug mit geeignetem Schnittschutz (Achtung Verletzungsgefahr).
Schauben Sie die Überwurfmutter 1 mit der Spannzange 2 Heraus.
Drucken Sie die Spannzange 2 an dem durchgehenden Schlitz mit Daumen und Zeigefinger zusammen.
Kippen Sie die Spannzange 2 ab und entnehmer Sie diese aus der Überwurfmutter 1.
Vorsicht! Überwurfmutter 1 zum Schutz des Gewindes auf Spindel 3 leicht aufdrehen, jedoch nie festziehen, wenn kein Werkzeug eingesetzt ist. Die Spannzange 2 können zu stark zusammengelegt und damit beschäftigt werden.
Arbeiten mit biegsamer Welle
Der Fräs- und Schleifmotor ist dank seiner einstellbaren Drehzahl auch vorzüglich als Antrieb für biegsame Wellen geeignet.
Dabei ist zu beachten, dass die maximal zulässige Drehzahl der biegsamen Welle vom Motor nicht übersritten wird.
Schutzbrille und Gehorschutz tragen.
6. Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze stets sauber.
Von außen zugängliche Kunststoffe regelmäß mit einem Tuch ohne Reinigungsmittel abwischen.
Blasen Sie nach jeder Arbeit den Staub aus dem Geblase, das erhöht die Lebensdauer ihres Gerätes.
Kohlebürsten wechseln
Abgenutzte Kohlebürsten durch einen autorisierten Kundendienst auswechseln halten.
Service
Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.
Die entsprechenden Servicestellen entnehmen Sie dem beigefugten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de.
Ersatzteile / Explosionszeichnung
Explosionszeichnungen und Ersatzteilliste finden
Sie auf unserer Homepage
http://spareparts.kress-elektrik.de
Entsorgung
Rohstoffrückgewinnungstatt Mullentorsurgung.Gerat,Zubehor und Verpakkung sollenn einer umweltgerechten Wiederverwertung zugefuhrt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll.
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Garantie
- Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle unterzogen.
- Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsehler zurück zu führen sind. Für eine Länder gelten individuelle Sondereregelungen hinsichtlich der Garantiebedingungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetausche Teile gehen in unser Eigentum über.
- Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösenchen der Garantie. Von der Garantie ausgeschlossen sind: Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschrittene und beschädigte Kabel, Motorschaden und mecha nische Schäden durch unsachgemäß Überlastung, Verschleifsteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspendeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifteller, Staubsäcke, Zubehor allgemein (Bohrer, Meiß etc.). Einzelheiten zu den verschieten Geräte-Verschleifsteilen erfahren Sie unter http://spareparts.kress-elektrik.de oder von einer unserer Servicestellten.
- Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden.Durch Ausführung von
Garantieleistungen wird die Garantiezeit nicht verlangert.
5. Sollen Sie die Garantie einmal in Anspruchnehmen, so senden Sieitte den Originalkaufbeleg,zusammen mit dem Gerat an uns oder die zustandige Servicestelle.
6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
7. Dem Käfer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 geten nur für den Bereich der Bundesrepublik Deutschland.
Technische Änderungen vorbehalten!
EG-Einbauerklarung
Der Hersteller:
KRESS-elektrik GmbH & Co. KG,
Hechingerstrasse 48
D-72406 Bisingen
Tel.: +49(0)7476 / 87-0
erklart hiermit, dass folgenden Produkt:
Produktbezeichnung:
Einbau-Fräsmotor
Typenbezeichnung:
530 FM, 800 FME, 1050 FME, 1050 FME-1
Seriennummer:
2010XXXXXXXXX
Baujahr:
2010
den folgenden grundlegenden Anforderungen der Richtlinie Maschinen (2006/42/EG)
entspricht: Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 und 1.5.1.
Die unvollständige Maschine entspricht weiterhin allen Bestimmungen der Richtlinien
Elektrische Betriebsmittel (2006/95/EG) und Elektromagnetische Verträglichkeit 2004/108/EC/EMC.
Die unvollständige Maschinearf erst dann in Betrieb genommen werden, wenn festgestellt.
wurde,dass die Maschine,in die die unvollstandige Maschine eingebaut werden soll, den
Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht.
Der Hersteller verpflichtet sich, die speziellen Unterlagen zur unvollständigen Maschine einzelstaatlichen Stellen auf Verlangen elektronisch zu übermitteln.
Die zur Maschine gehörenden speziellen technischen Unterlagen nach Anhang VII Teil B wurden erstellt.
Name der Dokumentationsbevollmächtigten: Klemens Müller, Wolfgang Auch
Adresse der Dokumentationsbevollmächtigten: siehe Adresse des Herstellers
Bisingen,
Marz 2010
Datum
Klemens Muller
Elektrische verilgheit
Gehoorbescherming dragen!
Trilling
Tel.: +49(0)7476/87-0
UaHr 3;3,175;4;6;6,35;8
LIIINFOBaIbHa
OCHACTKa 0, MM MaKC.40
DnameTp ppe3bI MaKc. MM 36
Pa3mepbl MM 289x73
Bec 1,7
Klaacc 3aunTbI II
Bau 3neKtpOnHCTpymEn COrlaacHO HOpMaTbBy EN 60745 Imeet DBoHyIO I3OJIaIIO; NO 3TOI npuInHe
3a3eMJIeHHe He Tpe6yeTcra.
RU Θлектюнстумент зашишен OTnomex corласноHopmatby EN 55014-2,aТакke OT paДио -и Телевионьхnomexcorласho Hopmatby EN 55014-1.
HnΦopMaun O yMBoOy 3MnCCnn /Bn6paun
Tel.: +49(0)7476 / 87-0
3aBJIeT O TOM, yTO CNeDyUOuee N3dJIne:
CE-Konformitätserklärung
Wir erklaren in alleiniger Verantwortung, dass these Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe CE.
Technische Unterlagen bei: siehe TF
EN
TF: KRESS-elektrik GmbH & Co.KG, Postfach 166, D-72403 Bisingen Bisingen, im Mai 2011
Klemens Muller
Qualitat & Prozessbeauftrager
Telefon: +49 (0)7476 / 87-0
Telefax: +49 (0)7476 / 87-342
www.kress-elektrik.de
Powered by
