AMH-12000E - Climatiseur portable HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur portable
Marque	Honeywell
Modèle	AMH-12000E
Capacité de refroidissement	12000 BTU/h
Alimentation électrique	Monophasée, prise de terre 220-240 V
Modes de fonctionnement	Refroidissement, déshumidification, ventilation
Minuterie programmable	Arrêt et démarrage automatiques réglables de 1 à 24 heures
Télécommande	Oui, avec piles AAA (2 x 1.5 V)
Filtre à air	Lavable, nettoyage recommandé toutes les 100 heures
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de substances volatiles
Tuyau d'évacuation	Inclus, longueur ajustable (jusqu'à environ 1.5 m)
Bac de récupération d'eau	Avec indicateur de niveau plein ; vidange par tuyau de drainage
Sécurité	Arrêt automatique en cas de bac d'eau plein ; protection contre la surchauffe
Accessoires inclus	Tuyau d'évacuation, adaptateur pour fenêtre, télécommande, piles
Utilisation recommandée	Pièce intérieure, jusqu'à 35°C ; ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - AMH-12000E HONEYWELL

Comment nettoyer le filtre à air ?

Arrêtez l'appareil et débranchez-le. Retirez le filtre, lavez-le à l'eau tiède avec un peu de détergent, séchez-le à l'ombre et remettez-le en place. Nettoyez-le toutes les 100 heures d'utilisation ou toutes les deux semaines si l'environnement est poussiéreux.

Comment vidanger l'eau du bac de récupération ?

Si le témoin WATER FULL est allumé, vidangez l'eau par le tuyau de drainage au dos de l'appareil. Dirigez le tuyau vers un récipient adapté. Si le problème persiste, contactez un électricien qualifié.

Comment régler la minuterie ?

Appuyez sur le bouton Timer. En mode fonctionnement, réglez les heures d'arrêt automatique (1 à 24). En mode veille, réglez les heures de démarrage automatique. Utilisez les boutons + et -.

Pourquoi mon climatiseur ne refroidit-il pas ?

Vérifiez que le mode refroidissement est sélectionné, que la température réglée est inférieure à la température ambiante, que le filtre à air est propre, que les entrées/sorties d'air ne sont pas obstruées, et que le tuyau d'évacuation est correctement installé vers l'extérieur. Évitez les portes ou fenêtres ouvertes.

Que faire si l'appareil s'arrête et que le voyant d'eau pleine est allumé ?

L'appareil s'arrête automatiquement lorsque le bac d'eau est plein. Vidangez l'eau via le tuyau de drainage. Après vidange, l'appareil peut redémarrer.

Comment installer le tuyau d'évacuation ?

Fixez les embouts du tuyau d'évacuation aux extrémités du tuyau, puis insérez l'embout d'évacuation à l'arrière de l'appareil en le faisant glisser vers le bas. Placez l'autre embout dans l'adaptateur de fenêtre. Pour une installation semi-permanente, percez un trou de 125 mm dans le mur et utilisez l'accessoire fourni.

Puis-je utiliser le climatiseur sans le tuyau d'évacuation ?

En mode refroidissement, le tuyau d'évacuation est indispensable pour évacuer l'air chaud vers l'extérieur. En mode ventilation ou déshumidification, vous pouvez l'utiliser sans tuyau, mais l'air sera brassé ou déshumidifié dans la pièce sans refroidissement.

Comment changer les piles de la télécommande ?

Retirez le cache à l'arrière de la télécommande. Insérez deux piles AAA (1.5 V) en respectant les polarités + et -. Remettez le cache. Remplacez toutes les piles en même temps ; ne mélangez pas piles neuves et usagées.

Comment passer de Celsius à Fahrenheit ?

Appuyez simultanément sur les boutons + et - (température) pendant plus de 3 secondes. L'affichage basculera entre Celsius et Fahrenheit.

Quelles sont les consignes de sécurité importantes ?

Ne pas utiliser à l'extérieur. Brancher uniquement sur une prise de terre. Ne pas utiliser de rallonge. Ne pas diriger la sortie d'air vers des personnes. Ne pas plonger dans l'eau. Attendre 3 à 5 minutes avant de redémarrer après un arrêt. Ne pas obstruer les entrées/sorties d'air.

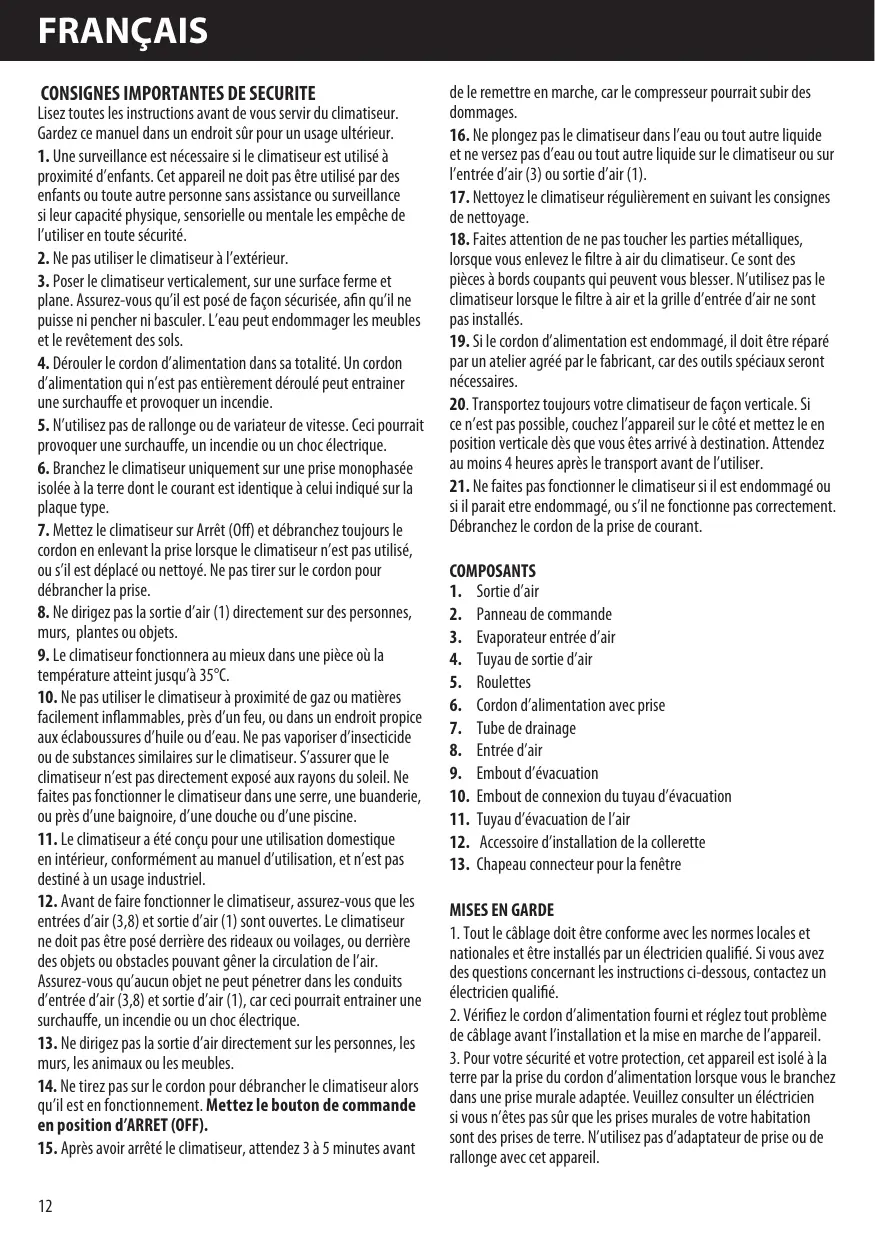

MODE D'EMPLOI AMH-12000E HONEYWELL

Lisez toutes les instructions avant de vous servir du climatiseur. Gardez ce manuel dans un endroit sûr pour un usage ultérieur.

1. Une surveillance est nécessaire si le climatiseur est utilisé à proximité d'enfants. Cet appareil ne doit pas être utilisé par des enfants ou toute autre personne sans assistance ou surveillance si leur capacité physique, sensorielle ou mentale les empêche de l'utiliser en toute sécurité.
2. Ne pas utiliser le climatiseur à l'extérieur.
3. Poser le climatiseur verticalement, sur une surface ferme et plane. Assurez-vous qu'il est posé de façon sécurisée, afin qu'il ne puisse ni pencher ni basculer. L'eau peut endommager les meubles et le revêtement des sols.
4. Dérouler le cordon d'alimentation dans sa totalité. Un cordon d'alimentation qui n'est pas entièrement déroulé peut entraîner une surchauffe et provoquer un incendie.
5. N'utilisez pas de rallonge ou de variateur de vitesse. Ceci pourrait provoquer une surchauffe, un incendie ou un choc électrique.
6. Branchez le climatiseur uniquement sur une prise monophasée isolée à la terre dont le courant est identique à celui indiqué sur la plaque type.
7. Mettez le climatiseur sur Arrêt (Off) et débranchez toujours le cordon en enlevant la prise lorsque le climatiseur n'est pas utilisé, ou s'il est déplacé ou nettoyé. Ne pas tirer sur le cordon pour débrancher la prise.
8. Ne dirigez pas la sortie d'air (1) directement sur des personnes, murs, plantes ou objets.
9. Le climatiseur fonctionnera au moyen dans une pièce ou la température atteint jusqu'à 35°C
10. Ne pas utiliser le climatiseur à proximité de gaz ou matières facilement inflammables, près d'un feu, ou dans un endroit propice aux éclaboussures d'huile ou d'eau. Ne pas vaporiser d'insecticide ou de substances similaires sur le climatiseur. S'assurer que le climatiseur n'est pas directement exposé aux rayons du soleil. Ne faites pas fonctionner le climatiseur dans une serre, une buanderie, ou près d'une baignoire, d'une douche ou d'une piscine.
11. Le climatiseur a été conçu pour une utilisation domestique en intérieur, conformément au manuel d'utilisation, et n'est pas destiné à un usage industriel.
12. Avant de faire fonctionner le climatiseur, assurez-vous que les entrées d'air (3,8) et sortie d'air (1) sont ouvertes. Le climatiseur ne doit pas être posé derrière des rideaux ou voilages, ou derrière des objets ou obstacles pouvant gêner la circulation de l'air. Assurez-vous qu'aucun objet ne peut pénétrer dans les conduits d'entrée d'air (3,8) et sortie d'air (1), car cela pourrait entraîner une surchauffe, un incendie ou un choc électrique.
13. Ne dirigez pas la sortie d'air directement sur les personnes, les murs, les animaux ou les meubles.
14. Ne tirez pas sur le cordon pour débrancher le climatiseur alors qu'il est en fonctionnement. Mettez le bouton de commande en position d'ARRET (OFF).
15. Avec avoir arrêté le climatiseur, attendez 3 à 5 minutes avant

de le remettre en marche, car le compresseur pourrait subir des dommages.

1. Ne plongez pas le climatiseur dans l'eau ou tout autre liquide et ne versez pas d'eau ou tout autre liquide sur le climatiseur ou sur l'entrée d'air (3) ou sortie d'air (1).
2. Nettoyez le climatiseur régulièrement en suivant les consignes de nettoyage.
3. Faites attention de ne pas toucher les parties métalliques, lorsque vous enlevez le filtre à air du climatiseur. Ce sont des pièces à bords coupants qui peuvent vous blesser. N'utilisez pas le climatiseur lorsque le filtre à air et la grille d'entrée d'air ne sont pas installés.
4. Si le cordon d'alimentation est endommagé, il doit être réparé par un atelier agréé par le fabricant, car des outils spéciaux seront nécessaires.
5. Transportez toujours votre climatiseur de façon verticale. Si ce n'est pas possible, couchez l'appareil sur le côté et mettez-le en position verticale dès que vous êtes arrivé à destination. Attendez au moins 4 heures après le transport avant de le utiliser.
6. Ne faites pas fonctionner le climatiseur si il est endommagé ou si il paraît être endommagé, ou s'il ne fonctionne pas correctement. Débranchez le cordon de la prise de courant.

1. Sortie d'air 2. Panneau de commande 3. Évaporateur entrée d'air 4. Tuyau de sortie d'air 5. Roulettes 6. Cordon d'alimentation avec prise 7. Tube de drainage 8. Entrée d'air 9. Embout d'évacuation 10. Embout de connexion du tuyau d'évacuation 11. Tuyau d'évacuation de l'air 12. Accessoire d'installation de la collerette 13. Chapeau connecteur pour la fenêtre

MISES en GARDE

1. Tout le câblage doit être conforme aux normes locales et nationales et être installé par un électricien qualifié. Si vous avez des questions concernant les instructions ci-dessous, contactez un électricien qualifié.
2. Vérifiez le cordon d'alimentation fourni et résolvez tout problème de câblage avant l'installation et la mise en marche de l'appareil.
3. Pour votre sécurité et votre protection, cet appareil est isolé à la terre par la prise du cordon d'alimentation lorsque vous le branchez dans une prise murale adaptée. Veuillez consulter un electricien si vous n'êtes pas sûr que les prises murales de votre habitation sont des prises de terre. N'utilisez pas d'adaptateur de prise ou de rallonge avec cet appareil.

Consignes d'installation

Branchez l'assemblage du tuyau d'évacuation à l'arrête de l'appareil. Etirez le tuyau jusqu'à la longueur désirée et faites passer l'embout du tuyau d'évacuation par la fenêtre pour assurer l'aération (Fig. 1).

Assemblage des pièces du conduit d'évacuation et installation

1. Introduisez les extrémités du tuyau d'évacuation (11) dans les embouts du tuyau d'évacuation (10) en tournant dans le sens des aiguilles d'une montre, jusqu'au bout.
2. Mettez l'adaptateur pour l'embout d'évacuation de l'air (10) à la sortie d'air à l'arrière de l'appareil. Pour cela, faites glisser l'embout du tuyau d'évacuation vers le bas en l'encastrant dans l'orifice d'évacuation de l'appareil (4) en vous assurant que les crans de l'embout du tuyau d'évacuation sont engagés dans l'embout de l'appareil (Fig. 2).
3. Fixez l'embout d'évacuation (9) à l'adaptateur de l'embout d'évacuation (10).
4. Etirez le tuyau d'évacuation (11) et fermez la fenêtre le plus possible afin que l'embout du tuyau d'évacuation soit bloqué (9) (Figures 3 et 4).

Climatiseur avec installation

Votre appareil peut, si nécessaire, être installé de façon semipermanente (Fig. 5).

Procéder de la façon suivante:

1. Percez un trou dans un mur extérieur, au travers d'une porte ou le carreau d'une fenêtre. Le trou ne doit pas dépasser 125mm et être entre 35 cm et 100 cm du sol. Si vous percez au travers d'un mur, nous vous recommendons d'isoler cette partie avec des matériaux adaptés. (Figs. 6-7)
2. Placez l'accessoire de raccordement (12) fourni dans le trou.
3. Emboitez le tuyau d'évacuation dans son emplacement à l'arrêt de l'appareil (Fig. 2)
4. Insérez l'autre bout du tuyau d'évacuation dans le raccord déjà placé dans le trou (Fig. 7).

REMARQUE: En cas d'installation du climatiseur de façon semi-permanente, vous devez laisser une porte entrouverte (d'à peine 1 cm) afin de garantir une ventilation suffisante.

Bouton de commande

Le bouton de commande démarre et arrête l'appareil.

Témoin lumineux d'alerte

De l'eau condensée s'accumule dans l'appareil. Si le réservoir interne est plein, le témoin lumineux d'alarme de l'affichage LCD va s'allumer et l'appareil ne fonctionnera plus tant qu'il n'aura pas été vidangé.

Commande du mode

La commande Mode dispose de 3 paramètres : Refroidissement, déshumidification, et ventilation. Les réglages se font avec le bouton de commande du mode. Un témoin lumineux indiquera quel est le réglage en cours.

1. Mode de refroidissement

Lorsque le mode de refroidissement est sélectionné, "apparaître sur l'affichage LCD. Pendant le mode de refroidissement l'air est refroidi et l'air chaud est évacué à l'extérieur grâce au tuyau d'évacuation d'air. Réglez la vitesse de ventilation et la température selon le niveau de confort souhaité.

Remarque: Les tuyaux d'échange de l'air doivent souffler à l'extérieur de la pièce lorsque l'appareil est en mode refroidissement.

2. Mode déshumidification

Lorsque le mode de déshumidification est sélectionné, "apparaître sur l'affichage LCD. L'air est déshumidifié lorsqu'il passe dans le climatiseur sans nécessiter le mode refroidissement. Si la température de la pièce est >25^ ( 77°F ), la vitesse du ventilateur peut être ajustée, sinon la vitesse du ventilateur est sur Médium.

Remarque: En mode déshumidification, les tuyaux échangeurs d'air s'échappent à l'intérieur de la pièce, et non à l'esturier comme c'est le cas en mode de refroidissement. Il y aura refroidissement si l'appléil évacue l'air vers l'esturier.

3. Mode ventilation

Lorsque le mode de ventilation est sélectionné, " $", " " ou " " apparaitra sur l'affichage LCD. L'air est brassé dans la pièce sans être refroidi.

Remarque: L'appareil n'a pas besoin d'évacuer l'air lorsqu'il est en mode ventilation.

Bouton vitesse de ventilation

Le bouton de vitesse de ventilation dispose de 3 réglages : Haut (High) ; Medium ; et Bas (Low).

Réglage de la minuterie

Arrêt automatique: Pressez le bouton Timer (minuterie) alors que l'appareil est en marche. Appuyez sur "+" ou "-" pour sélectionner le nombre d'heures de fonctionnement que vous souhaitez programmer avant que l'appareil ne s'arrête.

Démarrage automatique: Pressez le bouton Timer (minuterie) alors que l'appareil est en standby. Appuyez sur "+" ou "-" pour entrer le nombre d'heures que vous souhaitez programmer en mode climatisation.

REMARQUE: L'heure est ajustable de 1 à 24 heures

Boutons température

• Les boutons de réglage de la température sont utilisés pour ajuster le thermostat.
• L'affichage LCD par défaut donne la température de la pièce.
• En mode refroidissement, lorsque le "+" ou le "-" est appuyé, la température est affichée et peut être réglée. Après 15 secondes l'affichage reviendra sur l'indication de la température de la pièce. La température peut être réglée uniquement en mode refroidissement.

REMARQUE: En pressant sur les deux boutons "+" et "-" à la fois pendant plus de 3 secondes, l'affichage basculera entre Celsius et Fahrenheit.

Instructions pour la mise en MARCHE: telecommande

Les commandes fonctionnent de la même façon que sur le panneau de commande de votre climatiseur. Toutes les touches de fonction peuvent être activées par la télécommande (Fig. 10).

Réglage de la minuterie (timer) marche/arrêt (on/off)

En mode fonctionnement : Arrêt automatique

En mode stand-by (pause) : Arrêt automatique

Appuyez sur "—" ou "—" pour régler le timer à intervalles de 1 heure.

Bouton Fahrenheit/Celsius: bascule entre le réglage Celsius et Fahrenheit.

Affichage LCD

Bouton de réglage de la Minuterie(Timer)/Température

• Utilisé pour régler la minuterie et la température
• L'affichage LCD par défaut donne la température de la pièce.
• Lorsque les boutons "ou" sont appuyés lors du fonctionnement en mode refroidissement, la temperature s'affiche et peut être réglée. Avec 15 secondes l'affichage reviendra sur l'indication de la temperature de la pièce.
• L'heure est ajustable de 1 à 24 heures en appuyant sur le bouton "ou".

Choix du Mode de fonctionnement : Appuyez pour changer le mode de fonctionnement, qui basculera entre Refroidissement, Déshumidification - Ventilation et reviendra sur Refroidissement.

Remarque:

• Ne faites pas tomber la télécommande
• NE placez pas la télécommande dans un endroit directement exposé aux rayons du soleil.
• La télécommande doit être placée à environ 1 mètre ou plus de la télévision ou autre appareil électrique.

Remplacement des piles

Enlevez le cache à l'arrière de la télécommande et insérez les piles en prenant soin de positionner les pôles + et - dans la bonne direction (Fig. 11).

Utilisez uniquement des piles AAA ou IEC R03 1.5V. Enlevez les piles si la télécommande ne sera pas utilisée pendant un mois ou plus. Ne tentez pas de recharger les piles fournies. Toutes les piles doivent être changées en même temps ; ne mélangez pas des batteries neuves avec des batteries plus anciennes. Ne vous débarrasssez pas des piles usagées en les jetant dans le feu, elles pourraient exploser.

Depannage

Les cas suivants ne sont pas toujours le signe d'un début de fonctionnement ; veuillez vérifier votre appareil avant de faire une réclamation.

Mon climatiseur ne fonctionne pas.

• Vérifiez le disjoncteur ou vérifiez si un fusible a sauté.
• Veuillez attendre 3 minutes et recommencez.
• Les piles de la télécommande ont peut-être besoin d'être remplacées.
• Vérifiez si la prise est correctement enfoncée.

Mon climatisation fonctionne uniquement pendant un court moment.

• La température est peut être régée trop près de la température de la pièce.
• Une sortie d'air est peut-être bloquée.

Mon climatiseur fonctionne, mais il ne refroidit pas.

• Une porte ou une fenêtre est peut-être ouverte.
• Il peut y avoir un chauffage ou une lampe en fonctionnement.
• Le filtre à air doit éventuellement être nettoyé.
• Une sortie ou une entrée d'air est peut-être bouchée.
• La température est peut être réglée trop haut.

Mon climatiseur ne fonctionne pas, et le témoin lumineux WATER FULL (CUVE PLEINE) est allumé.

• Vidangez l'eau dans un récipient prévu à cet effet par le tuyau de vidange de la face arrière de l'appareil.
• Si cela ne fonctionne pas, veuillez consulter un électricien qualifié.

Entretien de l'appareil

1. Coupez l'alimentation. Arrêtez d'abord l'appareil avant de débrancher la prise.
2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède (au-dessous de 40°C / 104°F) et un chiffon doux et humide, pour nettoyer l'appareil s'il est très sale.
3. N'utilisez jamais de substances volatiles comme de l'essence ou de la poudre lustrante pour nettoyer l'appareil.
4. Ne JAMAIS déverser de l'eau sur l'appareil. C'est dangereux et il y a un risque d'électrocution.

Entretien du filtre à air

Il est nécessaire de nettoyer le filtre à air après une période d'utilisation de 100 heures environ. Nettoyez-le de la façon suivante:

1. Arrêtez l'appareil et enlevez le filtre à air.
2. Nettoyez et replacez le filtre à air. Si la saleté est résistante, lavez à l'eau tiède avec un peu de détergent. Après le nettoyage, séchez-le dans un lieu ombragé et frais, puis réinstallez-le.
3. Lavez le filtre à air toutes les deux semaines si vous climatiseur fonctionne dans un environnement extrêmement poussiéreux.

Entretien avant l'entreposage

1. Si l'appareil ne doit pas être utilisé pour une période prolongée, assurez-vous d'enlever le bouchon en caoutchouc de l'orifice de vidange au bas de l'appareil, afin de vider l'eau.
2. Faites fonctionner votre appareil en mode ventilation uniquement pendant une demi-journée afin de sécher l'intérieur de l'appareil et écarter tout risque de moisissure.
3. Arrêtez l'appareil et débranchez-le, puis enlevez les piles de la télécommande et rangez le tout.
4. Nettoyez le filtre à air et replacez-le.
5. Enlevez les tuyaux d’aération et rangez-les bien, et bouchez le trou hermétiquement.
6. Rangez votre climatiseur couvert dans un endroit frais et sec.

Dépose

Ce symbole apposé sur le produit ou sur son emballage indique que cet appareil ne peut pas être traité comme ordure ménagère courante, mais qu'il doit être déposé dans

une décharge conçue pour le recyclage des appareils électriques et électroniques. Notre contribution à la dépose adaptée à ce produit protège l'environnement et la santé de vos concitoyens. La santé et l'environnement peuvent être mis en danger à cause d'une dépose incorrecte. De plus amples informations concernant le recyclage de ce produit peuvent être obtenues auprès de votre mairie, auprès du service des éboueurs, ou dans le magasin où vous avez acheté ce produit.

Condition d'achat

En termes de condition d'achat, l'acheteur assume sa responsabilité concernant l'utilisation correcte et le soin apporté à ce produit de la marque KAZ conformément aux instructions du manuel de l'utilisateur. L'acheteur ou l'utilisateur doit décider lui-même ou elle-même de quand et pendant combien de temps ce produit sera en fonctionnement.

MISE EN GARDE: SI VOUS RENCONTREZ DES PROBLEMES AVEC CE PRODUIT KAZ, VEVUILLEZ VOUS REFERER AUX INFORMATIONS DU CONTRAT DE GARANTIE. NE TENTEZ PAS D'OUVRIR OU DE REPARER CE PRODUIT KAZ VOUS-MEME, CAR CELA ENTRainerAIT L'ANNULATION DE LA GARANTIE ET POURRAIT CAUSER DES BLESSURES PHYSIQUES ET DES DEGATS MATERIALS.

Sous réserve de modifications.

Les figures de ce manuel sont fournies à titre indicatif seulement; des variations pouvant être apportées en raison de l'utilisation dans certains pays ou régions, et doivent être considérées comme une base de fonctionnement.
