GEBRUIKSAANWIJZING AMH-12000E HONEYWELL

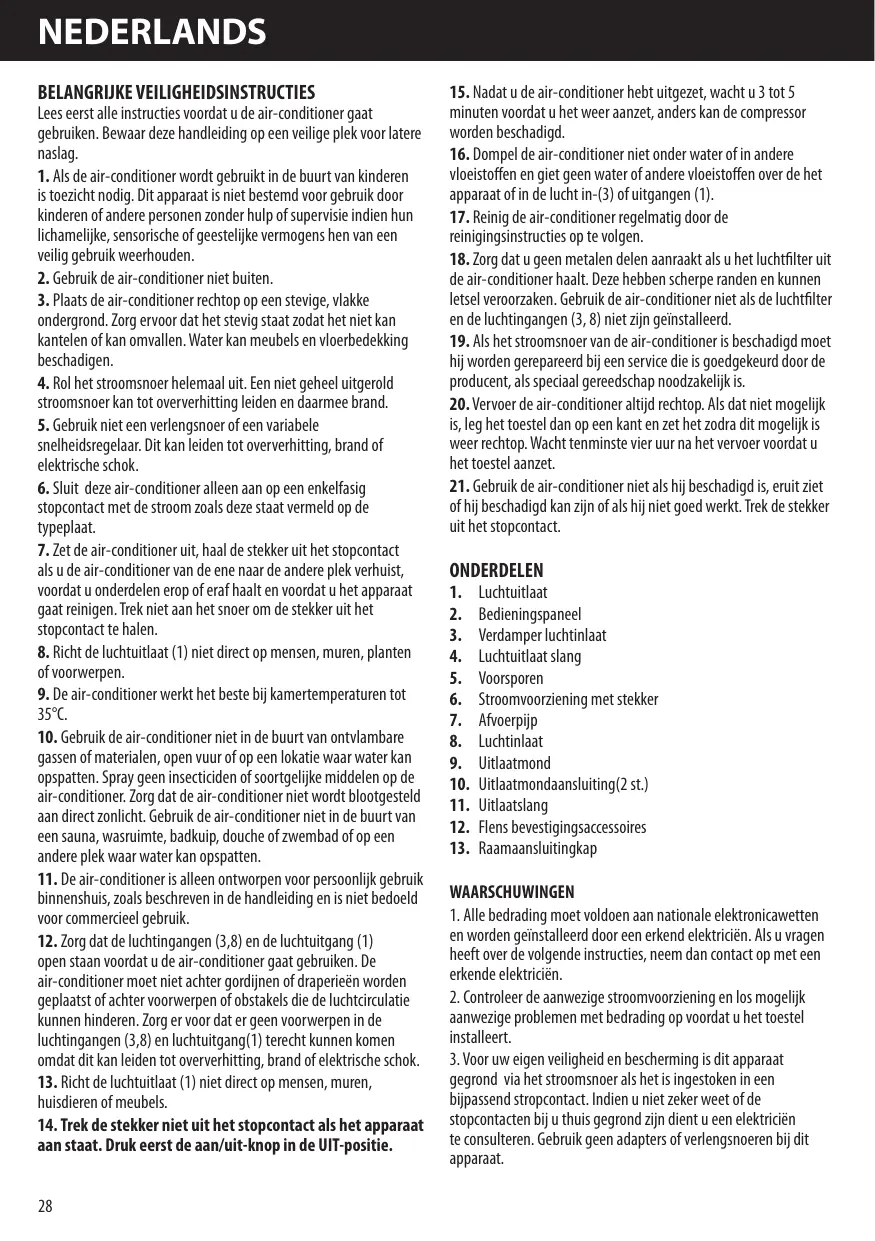

NEDERLANDS BELANGRIJKE VEILIGHEIDSINSTRUCTIES Lees eerst alle instructies voordat u de air-conditioner gaat gebruiken. Bewaar deze handleiding op een veilige plek voor latere naslag. 1. Als de air-conditioner wordt gebruikt in de buurt van kinderen is toezicht nodig. Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen zonder hulp of supervisie indien hun lichamelijke, sensorische of geestelijke vermogens hen van een veilig gebruik weerhouden. 2. Gebruik de air-conditioner niet buiten. 3. Plaats de air-conditioner rechtop op een stevige, vlakke ondergrond. Zorg ervoor dat het stevig staat zodat het niet kan kantelen of kan omvallen. Water kan meubels en vloerbedekking beschadigen. 4. Rol het stroomsnoer helemaal uit. Een niet geheel uitgerold stroomsnoer kan tot oververhitting leiden en daarmee brand. 5. Gebruik niet een verlengsnoer of een variabele snelheidsregelaar. Dit kan leiden tot oververhitting, brand of elektrische schok. 6. Sluit deze air-conditioner alleen aan op een enkelfasig stopcontact met de stroom zoals deze staat vermeld op de typeplaat. 7. Zet de air-conditioner uit, haal de stekker uit het stopcontact als u de air-conditioner van de ene naar de andere plek verhuist, voordat u onderdelen erop of eraf haalt en voordat u het apparaat gaat reinigen. Trek niet aan het snoer om de stekker uit het stopcontact te halen. 8. Richt de luchtuitlaat (1) niet direct op mensen, muren, planten of voorwerpen. 9. De air-conditioner werkt het beste bij kamertemperaturen tot 35°C. 10. Gebruik de air-conditioner niet in de buurt van ontvlambare gassen of materialen, open vuur of op een lokatie waar water kan opspatten. Spray geen insecticiden of soortgelijke middelen op de air-conditioner. Zorg dat de air-conditioner niet wordt blootgesteld aan direct zonlicht. Gebruik de air-conditioner niet in de buurt van een sauna, wasruimte, badkuip, douche of zwembad of op een andere plek waar water kan opspatten. 11. De air-conditioner is alleen ontworpen voor persoonlijk gebruik binnenshuis, zoals beschreven in de handleiding en is niet bedoeld voor commercieel gebruik. 12. Zorg dat de luchtingangen (3,8) en de luchtuitgang (1) open staan voordat u de air-conditioner gaat gebruiken. De air-conditioner moet niet achter gordijnen of draperieën worden geplaatst of achter voorwerpen of obstakels die de luchtcirculatie kunnen hinderen. Zorg er voor dat er geen voorwerpen in de luchtingangen (3,8) en luchtuitgang(1) terecht kunnen komen omdat dit kan leiden tot oververhitting, brand of elektrische schok. 13. Richt de luchtuitlaat (1) niet direct op mensen, muren, huisdieren of meubels. 14. Trek de stekker niet uit het stopcontact als het apparaat aan staat. Druk eerst de aan/uit-knop in de UIT-positie. 28

15. Nadat u de air-conditioner hebt uitgezet, wacht u 3 tot 5 minuten voordat u het weer aanzet, anders kan de compressor worden beschadigd. 16. Dompel de air-conditioner niet onder water of in andere vloeistoffen en giet geen water of andere vloeistoffen over de het apparaat of in de lucht in-(3) of uitgangen (1). 17. Reinig de air-conditioner regelmatig door de reinigingsinstructies op te volgen. 18. Zorg dat u geen metalen delen aanraakt als u het luchtfilter uit de air-conditioner haalt. Deze hebben scherpe randen en kunnen letsel veroorzaken. Gebruik de air-conditioner niet als de luchtfilter en de luchtingangen (3, 8) niet zijn geïnstalleerd. 19. Als het stroomsnoer van de air-conditioner is beschadigd moet hij worden gerepareerd bij een service die is goedgekeurd door de producent, als speciaal gereedschap noodzakelijk is. 20. Vervoer de air-conditioner altijd rechtop. Als dat niet mogelijk is, leg het toestel dan op een kant en zet het zodra dit mogelijk is weer rechtop. Wacht tenminste vier uur na het vervoer voordat u het toestel aanzet. 21. Gebruik de air-conditioner niet als hij beschadigd is, eruit ziet of hij beschadigd kan zijn of als hij niet goed werkt. Trek de stekker uit het stopcontact.

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13.

Luchtuitlaat Bedieningspaneel Verdamper luchtinlaat Luchtuitlaat slang Voorsporen Stroomvoorziening met stekker Afvoerpijp Luchtinlaat Uitlaatmond Uitlaatmondaansluiting(2 st.) Uitlaatslang Flens bevestigingsaccessoires Raamaansluitingkap

WAARSCHUWINGEN 1. Alle bedrading moet voldoen aan nationale elektronicawetten en worden geïnstalleerd door een erkend elektriciën. Als u vragen heeft over de volgende instructies, neem dan contact op met een erkende elektriciën. 2. Controleer de aanwezige stroomvoorziening en los mogelijk aanwezige problemen met bedrading op voordat u het toestel installeert. 3. Voor uw eigen veiligheid en bescherming is dit apparaat gegrond via het stroomsnoer als het is ingestoken in een bijpassend stropcontact. Indien u niet zeker weet of de stopcontacten bij u thuis gegrond zijn dient u een elektriciën te consulteren. Gebruik geen adapters of verlengsnoeren bij dit apparaat.

NEDERLANDS INSTALLATIE INSTRUCTIES Sluit de uitlaatslang aan op de achterkant van het toestel. Trek de slang uit tot de gewenste lenge en localiseer de uitlaatmond via het ventilatiescherm (Fig. 1). Montage en installatie van de uitvoer afvoerbuis 1. Breng het uiteinde van de uitlaatslang (11) in de aansluiting van uitlaatmond (10) door tegen de klok in te draaien tot het stopt. 2. Bevestig een uitlaatmondaansluiting (10) aan de uitlaat aan de achterkant van het toestel. Dit doet u door de uitlaatmondaansluiting van de slang naar beneden toe over de uitlaatuitgang van het toestel te schuiven (4) waarbij u er zeker van moet zijn dat de uitlaatmondaansluiting past in de groeven van de aansluiting van het toestel (Fig. 2). 3. Bevestig de uitlaatmond (9) aan de uitlaatmondaansluiting (10). 4. Trek de uitlaatslang uit (11) en sluit het scherm zover mogelijk waarbij u de uitlaatmond vast zet (9) (Fig. 3 en 4).

INSTALLATIE INSTRUCTIES Air-conditioning met installatie Indien vereist kan uw apparaat ook semi-permanent worden geïnstalleerd (Fig. 5). Ga als volgt te werk: 1. Boor een gat in een buitenmuur, door een deur of een raampost. Het gat mag niet groter zijn dan 125mm, en moet tussen de 35cm en 100cm boven vloerniveau zijn. Als u door een muur boort raden we aan dat u dat gedeelte isoleert met daarvoor geschikte materialen. (Fig. 6-7) 2.Plaats de flensbevestigingsaccessoire (12) die is meegeleverd in het gat. 3. Plaats de uitlaatslang in de mantel aan de achterkant van het apparaat (Fig. 2). 4. Breng de andere kant van de uitlaatslang in de flens die al in het gat is geplaatst (Fig. 7). LET OP: Indien u de air-conditioner semi-permanent installeert, moet u altijd een deur iets openhouden (zo’n 1cm) zodat u verzekert bent van voldoende ventilatie.

BEDIENINGSINSTRUCTIES: BEDIENINGSPANEEL Stroombediening De stroomregeling zet het apparaat aan en uit. Waarschuwingslampje Gecondenseerd water kan ophopen in het toestel. Als de tank volraakt gaat het waarschuwingslampje op het LCD-scherm branden en werkt het apparaat niet meer tot het water is afgevoerd. Standregeling De standregeling heeft drie instellingen: Koelen, ontvochtigen en ventileren. De instellingen kunnen worden veranderd met de Standregeling-knop. Een lichtje geeft aan welke stand wordt gebruikt.

1. Koelstand Als de koelstand is geselecteerd, verschijnt ” “ op het LCDscherm. Tijdens de koelstand wordt de lucht gekoeld en wordt hete lucht afgevoerd naar de buitenlucht via de uitlaatslang. U kunt de ventilatorsnelheid en de temperatuur instellen op uw gewenste comfortniveau. Let op: De luchtwisselslangen moeten buiten de ruimte kunnen ontluchten als u de koelstand gebruikt. 2. Ontvochtigingstand Als de ontvochtigingsstand is geselecteerd, verschijnt ” “ op het LCD-scherm. De lucht wordt ontvochtigd als het door de airconditioner komt zonder dat deze in de volledige koelstand staat. Als de kamertemperatuur >25°C (77°F), kan de snelheid van de ventilator worden aangepast; anders staat de ventilatorsnelheid ingesteld op Medium. Let op: De warme lucht wisselslangen moeten binnen de kamer kunnen ontluchten als u de ontvochtigstand gebruikt, niet buiten de kamer zoals bij koelen. Als het toestel buiten de kamer ontlucht zal er verkoeling optreden. 3. Ventilatorstand Als de ventilator is geselecteerd, verschijnt “ ,”“ ” of “ ” op het LCD-scherm. De lucht wordt in de kamer gecirculeerd zonder koeling. Let op: Het apparaat hoeft niet te ontluchten in de ventilatorstand. Ventilatorsnelheidregeling De ventilatorsnelheidregeling heeft drie instellingen: Hoog; Medium; en laag. Tijd instellen Automatische uitzetten: Druk op de tijdknop als de machine werkt. Druk op + of - om het aantal uren te selecteren waarvan u wilt dat het apparaat werkt voor het automatisch uitgaat. Automatisch aanzetten: Als het apparaat in de stand-by stand staat kunt u de tijdknop indrukken. Druk op “+” of “-” om het aantal uren te selecteren voordat het apparaat automatisch aangaat in de conditioning-stand. LET OP: Tijd is in te stellen tussen 1-24 uur. Temperatuurbediening • De temperatuur instelknoppen zijn om de thermostaat in te stellen. • Standaard toont het LCD-scherm de kamertemperatuur. • In de koelstand, als u drukt op “+” of “-” wordt de temperatuur laten zien die kan worden aangepast. Na 15 seconden laat het scherm weer de kamertemperatuur zien. Temperatuur is alleen in te stellen in de koelstand. Let op: Door tegelijkertijd 3 seconden op de “+” and “-” -knoppen te drukken, wisselt het display tussen Fahrenheit en Celsius.

NEDERLANDS BEDIENINGSINSTRUCTIES: AFSTANDSBEDIENING PROBLEMEN OPLOSSEN De functie werkt hetzelfde als het bedieningspaneel van de airconditioner. Alle hoofdfuncties kunnen worden bediend met de afstandsbediening (Fig. 10).

De volgende gevallen hoeven niet altijd te betekenen dat het apparaat stuk is, controleer het volgende voordat u een reparatieservice raadpleegt.

Stroombediening: Aan/Uit Ventilatorsnelheidsregeling: Hoog, medium, laag Aan/Uit tijdklokregeling: In werkende stand: Auto aan/uit schakelaar In stand-by stand: Auto aan/uit schakelaar Druk op de “ “ of de “ “ -knop om de tijdinstelling in te stellen met intervallen van 1 uur. Fahrenheit/Celsius -knop: wisselt tussen Celsius en Fahrenheid instellingen. LCD-scherm Tijd/Temperatuur instellingsbediening: • Wordt gebruikt voor het instellen van de tijdklok en de temperatuur • Standaard toont het LCD-scherm op het bedieningspaneel de kamertemperatuur. • Als u op de “ “ of de “ “ -knop drukt in de koelstand, wordt de temperatuur laten zien en moet worden aangepast. Na 15 seconden keert het LCD-scherm terug naar de kamertemperatuur. • Tijdinstelling is mogelijk van 1-24 uur door te drukken op de “ “ of de “ “-knop. Standregeling: Druk hierop om de werkingstand te veranderen, waardoor u roteert tussen Koelen - Ontvochtigen -Ventilator en terug naar Koelen. LET OP: • Laat de afstandsbediening niet vallen. • Plaats de afstandbediening NIET in de directe zon. • De afstandsbediening moet minimaal 1 meter of meer van een TV of andere elektrische apparaten liggen. Batterij vervanging Verwijder het klepje aan de achterkant van de afstandsbediening en breng de nieuwe batterijen in met de + en - polen in de juiste richting (Fig.11)

Mijn air-conditioner werkt niet. • Controleer of een beschermingsstrip of een zekering is doorgebrand. • Gelieve drie minuten te wachten en opnieuw aan te zetten. • Misschien moeten de batterijen in de afstandsbediening worden vervangen. • Controleer of de stekker goed is ingestoken.

WAARSCHUWING: Gebruik alleen AAA-batterijen of IEC R03 1,5V batterijen. Haal de batterijen uit de afstandsbediening als deze een maand of langer niet gebruikt wordt. Probeer de meegeleverde batterijen niet op te laden. Alle batterijen moeten tegelijkertijd worden vervangen, mix geen oude en nieuwe batterijen. Gooi de batterijen niet in vuur omdat ze dan kunnen exploderen.

Mijn air-conditioner werkt maar korte tijd. • De temperatuur kan dicht in de buurt van de kamertemperatuur zijn ingesteld. • Een van de luchtuitgangen kan zijn geblokkeerd. Mijn air-conditioner werkt wel, maar koelt niet. • Misschien staat er een raam of deur open. • Wellicht staat er een verwarmingsbron of een lamp aan. • Het luchtfilter kan moeten worden gereinigd. • Een luchtingang of -uitgang kan zijn geblokkeerd. • De temperatuur kan te hoog zijn ingesteld. Mijn air-conditioner doet het niet en het WATER VOL indicatorlichtje brandt. • Voer het water af in een van te voren neergezette bak via de afvoerbuis op het achterpaneel van het toestel. • Als dit niet werkt, dient u een erkend elektriciënt te consulteren.

ONDERHOUD Onderhoud apparaat 1. Haal de stroom van het apparaat. Zet het apparaat eerst uit voordat u de stekker eruit trekt. 2. Droog het af met een zachte, droge doek. Gebruik handwarm water (onder de 40°C/104°F) en een zachte, klamme doek om het apparaat te reinigen als het erg vuil is 3. Gebruik nooit volatiele substanties als benzine of glanspoeder om het apparaat te reinigen. 4. Sprenkel nooit water op het hoofdapparaat. Het is gevaarlijk en hierdoor kan een elektrische schok ontstaan. Onderhoud van het luchtfilter Het is nodig om het luchtfilter te reinigen na een gebruik van ongeveer 100 uur. Reinig het als volgt: 1. Zet het apparaat uit en verwijder het luchtfilter 2. Reinig het luchtfilter en installeer het opnieuw. Als het vuil hardnekkig is, was het dan met een beetje reinigingsmiddel en handwarm water. Droog het na het reinigen op een koele, schaduwrijke plaats en installeer het daarna weer.

NEDERLANDS 3. Reinig het luchtfilter elke twee weken als de air-conditioner wordt gebruikt in een zeer stoffige omgeving. Onderhoud voor opslag 1. Als het apparaat lange tijd niet wordt gebruikt zorg dan dat u de rubber stop van de afvoerpoort aan de onderkant uittrekt om het water te laten afvoeren. 2. Laat het apparaat met de ventilator een halve dag draaien op een zonnige dag om het apparaat aan de binnenkant te drogen en te zorgen dat er geen schimmel ontstaat. 3. Stop het apparaat, trek de stekker eruit, haal de batterijen uit de afstandsbediening en berg het apparaat op. 4. Reinig het luchtfilter en plaats het terug. 5. Verwijder de luchtslangen en berg ze goed op, bedek het luchtgat goed. 6. Berg uw air-conditioner op op een koele droge plaats. Afvoeren Dit symbool op het product of de verpakking ervan geeft aan dat het apparaat niet kan worden behandeld als normaal afval, maar moet worden ingeleverd bij een recyclepunt voor elektrische en elektronische apparatuur. Uw bijdrage aan een goede verwerking van dit product draag toe aan de bescherming van het milieu en de gezondheid van andere mensen. Gezondheid en milieu worden bedreigd door foutieve afvalverwerking. Nadere informatie over de recycling van dit product kunt u verkrijgen bij uw plaatselijke gemeente, de reinigingsdienst, of de plaats waar u dit product heeft gekocht.

VOORWAARDEN VOOR AANKOOP Als voorwaarde van de aankoop gaat de koper accoord met zijn verantwoordelijkheid voor een correct gebruik en onderhoud van dit KAZ-product volgens deze gebruiksinstructies. De koper of gebruiker moet zelf bepalen wanneer en voor hoelang dit KAZproduct zal worden gebruikt. WAARSCHUWING: ALS U PROBLEMEN ERVAART MET DIT KAZ-PRODUCT, GELIEVE DAN DE INSTRUCTIES IN DE GARANTIEBEPALINGEN TE BESTUDEREN. PROBEER NIET HET KAZ-PRODUCT ZELF TE OPENEN OF TE REPAREREN OMDAT DIT KAN LEIDEN TOT BEËINDIGING VAN DE GARANTIE EN TOT SCHADE AAN PERSONEN EN EIGENDOMMEN. Technische aanpassingen voorbehouden.

TECHNISCHE GEGEVENS De opgegeven afbeeldingen in de inhoud zijn alleen ter referentie; er kunnen variaties optreden door verschillende toepassingen in verschillende landen of gebieden en deze zijn gebaseerd op de best mogelijke toepassingsapplicatie.
