| Produkttyp | Tragbare Klimaanlage |
| Marke | Honeywell |
| Modell | AMH-12000E |
| Kühlleistung | 12000 BTU/h |
| Stromversorgung | Einphasig, Schutzkontaktstecker 220-240 V |
| Betriebsmodi | Kühlen, Entfeuchten, Lüften |
| Programmierbarer Timer | Automatisches Ein- und Ausschalten einstellbar von 1 bis 24 Stunden |
| Fernbedienung | Ja, mit AAA-Batterien (2 x 1,5 V) |
| Luftfilter | Waschbar, Reinigung alle 100 Betriebsstunden empfohlen |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch abwischen; keine flüchtigen Substanzen verwenden |
| Abluftschlauch | Inklusive, Länge verstellbar (bis ca. 1,5 m) |
| Wasserauffangbehälter | Mit Vollstandsanzeige; Ablass über Ablaufschlauch |
| Sicherheit | Automatische Abschaltung bei vollem Wassertank; Überhitzungsschutz |
| Mitgeliefertes Zubehör | Abluftschlauch, Fensteradapter, Fernbedienung, Batterien |
| Empfohlene Verwendung | Innenraum, bis 35°C; nicht im Freien verwenden |
Häufig gestellte Fragen - AMH-12000E HONEYWELL
Benutzerfragen zu AMH-12000E HONEYWELL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Tragbare Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch AMH-12000E - HONEYWELL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AMH-12000E von der Marke HONEYWELL.

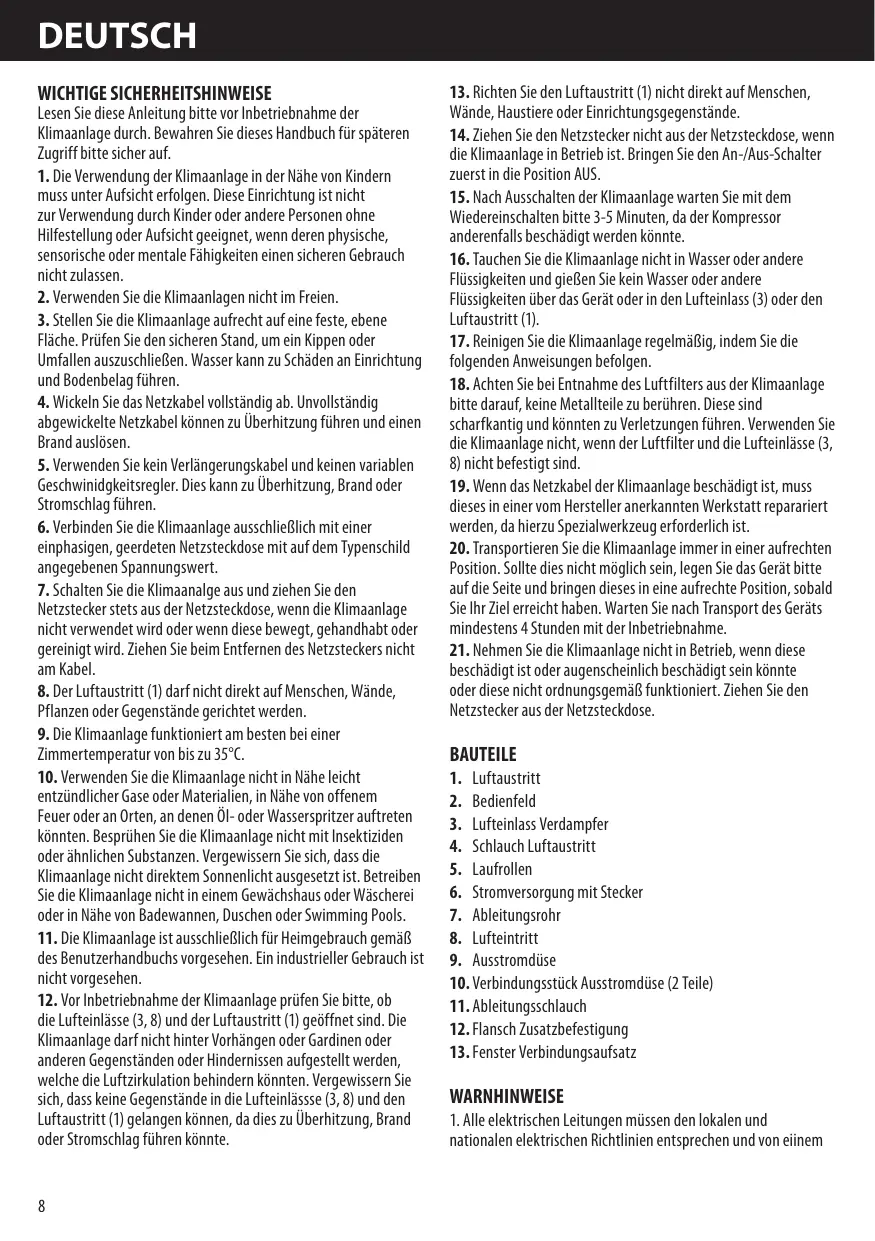

BEDIENUNGSANLEITUNG AMH-12000E HONEYWELL
WICHTIGESICHERHEITSHINWEISE
Lesen Sie diese Anleitungrette vor Inbetriebnahme der Klimaanlage durch. Bewahren Sie这点es Handbuch fur späteren Zugriffitte sieher auf.
- Die Verwendung der Klimaanlage in der Höhe von Kindern muss unter Aufsicht erfolgen. Diese Einrichtung ist nicht zur Verwendung durch Kinder oder andere Personen ohne Hilfestellung oder Aufsicht geeignet, wenn deren physische, sensorische oder mentale Fähigkeiten einen sicheren Gebrauch nicht zulassen.
- Verwenden Sie die Klimaanlagen nicht im Freien.
- Stellen Sie die Klimaanlage aufrecht auf eine feste,Ebene Fläche. Prüfen Sie den sicheren Stand, um ein Kippen oder Umfallen auszuschließen. Wasser kann zu Schäden an Einrichtung und Bodenbelag führen.
- Wickeln Sie das Netzkabel vollständig ab. Unvollständig abgewickelte Netzkabel konnen zu Überhitzung führen und einen Brand auslösen.
- Verwenden Sie kein Verlängerungskabel und keinen variablen Geschwinidgkeitsregler. Dies kann zu Überhitzung, Brand oder Stromschlag führen.
- Verbinden Sie die Klimaanlage ausschließlich mit einer einphasigen, geerdeten Netzsteckdose mit auf dem Typenschild angegebenen Spannungswert.
- Schalten Sie die Klimaanlage aus undziehen Sie den Netzstecker stets aus der Netzsteckdose, wenn die Klimaanlage nicht verwendet wird oder wenn diese bewegt, gehandelt oder gereinigt wird. Ziehen Sie beim Entfernen des Netzsteckers nicht am Kabel.
- Der Luftaustritt (1) dar nicht direkt auf Menschen, Wände, Pflanzen oder Gegenstände gerichtet werden.
- Die Klimaanlage faktioniert am besten bei einer Zimmertemperatur von bis zu 35^
- Verwenden Sie die Klimaanlage nicht in Höhe leicht entzündlicher Gase oder Materialien, in Höhe von offenem Feuer oder an Orten, an denen Öl- oder Wasserspritzer auftreten konnten. Besprühen Sie die Klimaanlage nicht mit Insektiziden oder ähnlichen Substanzen. Vergewissern Sie sich, dass die Klimaanlage nicht direktem Sonnenlicht ausgesetzt ist. Betreiben Sie die Klimaanlage nicht in einem Gewächshaus oder Wäscherei oder in Höhe von Badewannen, Duschen oder Swimming Pools.
- Die Klimaanlage ist ausschließlich für Heimgebrauch gemäß des Benutzerhandbuchs vorgesehen. Ein industrieller Gebrauch ist nicht vorgesehen.
-
Vor Inbetriebnahme der Klimaanlage prüfen Sieitte, ob die Luftelnlässe (3, 8) und der Luftastritt (1) geöffnet sind. Die Klimaanlagearfichtn hinterVorhängenoder Gardinen oder anderen Gegenständen oder Hindernissen aufgestellt werden, welche die Luftzirkulation behindern konnten.Vergewissern Siesich,dasskeineGegenstandein die Luftelnlassse(3,8)und den Luftastritt (1) gelangen konnen, da dies zu Überhitzung, Brand oder Stromschlag führen konnte.
-
Richten Sie den Luftastritt (1) nicht direkt auf Menschen, Wände, Haustiere oder Einrichtungsgegenstände.
- Ziehen Sie den Netzstecker nicht aus der Netzsteckdose, wenn die Klimaanlage in Betrieb ist. Bringen Sie den An-/Aus-Schalter zuerst in die Position AUS.
- Nach Ausschalten der Klimaanlage warten Sie mit dem Wiedereinschaltenitte 3-5 Minuten, da der Kompressor anderenfalls beschädigt werden konnte.
- Tauchen Sie die Klimaanlage nicht in Wasser oder andere Flüssigkeiten und geben Sie kein Wasser oder andere Flüssigkeiten über das Gerät oder in den Luftteinlass (3) oder den Luftaustritt (1).
- Reinigen Sie die Klimaanlage regulmäßig, indem Sie die folgenden Anweisungen befolgen.
- Achten Sie bei Entnahme des Luftfilters aus der Klimaanlageitte darauf, keine Metallteile zu berühren. Diese sind scharfkantig und konnten zu Verletzungen führen. Verwendten Sie die Klimaanlage nicht, wenn der Luftfilter und die Luftebinläse (3, 8) nicht befestigt sind.
- Wenn das Netzkabel der Klimaanlage beschädigt ist, muss diese in einer vom Hersteller anerkannten Werkstatt repariert werden, da hierzu Spezialwerkzeug erforderlich ist.
- Transportieren Sie die Klimaanlage immer in einer aufrechten Position. Sollte dies nicht möglich sein, legen Sie das Gerätitte auf die Seite und bringen diesen in eine aufrechte Position, sobald Sie Ihr Ziel erreicht haben. Warten Sie nach Transport des Geräts mindestens 4 Stunden mit der Inbetriebnahme.
- Nehmen Sie die Klimaanlage nicht in Betrieb, wenn diese beschädigt ist oder augenscheinlich beschädigt sein konnte oder diese nicht ordnungsgemäß Funktioniert. Ziehen Sie den Netzstecker aus der Netzsteckdose.
BAUTEILE
- Luftastritt
- Bedienfeld
- Lufteinlass Verdampfer
- Schlauch Luftaustritt
- Laufrollen
- Stromversorgung mit Stecker
- Ableitungsrohr
- Lufteintritt
- Ausstromdüse
- Verbindungsstück Ausstromduse (2 Teile)
- Ableitungsschlauch
- Flansch Zusatzbefestigung
- Fenster Verbindungsaufsatz
WARNHINWEISE
- Alle elektrischen Leitungen müssen den lokalen und nationalen elektrischen Richtlinien entsprechen und von einem
qualifizierten Elektriker vorgenommen werden. Bei Fragen zu den folgenden Anweisungen wenden Sie sichitte an einen qualifizierten Elektriker.
- Überprüfen Sie die verfügbare Stromversorgung und behuben Sie ggf. bestehende Probleme mit elektrischen Leitungen, bevor Sie zu Aufstellung und Betrieb theseis Geräts übergeben.
- Dieses Gerät ist über den Netzkabelstecker geerdet, wenn these mit einer passenden Steckdose verbunden wird. Bei Zweifeln zur ordnungsgemäßen Erdung der Steckdosen in ihrer Wohnung wenden Sie sichitte an einen Elektriker. Verwenden Sie in Verbindung mit thisem Gerätitte keine Steckeradapter oder Verlängerungskabel.
MONTAGEANWEISUNG
Verbinden Sie die Baugruppe Ableitungsschlauch mit der Geräterückseite. Erweitern Sie den Schlauch auf die gewünschte Länge und führen Sie die Ausströmduise zwecks Belüftung durch das Fenster (Abb. 1).
Montage und Aufstellung des Ableitungsrohrs
- Führer Sie die Enden des Ableitungsschlauchs (11) durch Drehen entgegen dem Uhrzeigersinn bis zum Anschlag in das Verbindungsstück der Ausstromdüse (10).
- Befestigen Sie ein Verbindungsstück der Ausstromdüse (10) an der Austrittsrückseite des Geräts. Dies erreichen Sie durch Schieben des Verbindungsstücks der Ausstromdüse des Schlauchs nach unten über den Ableitungsaustritt des Geräts (4). Achten Sie bereits darauf, dass die Ansätze des Verbindungsstücks der Ausstromdüse in den Einkerbungen auf dem Verbindungsstück des Geräts einrasten (Abb. 2).
- Befestigen Sie die Ausstromdüse (9) am Verbindungsstück der Ausstromdüse (10).
- Erweiterern Sie den Ableitungsschlauch (11) und schlieben Sie das Fenster soweit wie möglich unter Verschlieben der Ausstromduse (9) (Abb. 3 und 4).
MONTAGEANWEISUNG
Klimatisierung mit Aufstellung
Bei Bedarf lassst sich Ihr Gerät auch für semipermanenten Betrieb einrichten (Abb. 5).
Verfahren Sie wie folgt:
- Bohren Sie ein Loch in eine Außenwand, durch eine Tur oder eine Fensterscheibe. Das Loch sollte nicht breiter als 125mm sein und zwischen 35cm und 100cm oberhalb des Bodens liegen. Bei Durchbohrung einer Wand empfehlen wir Ihnen, diesen Bereich mit geeignetem Material zu isolieren. (Abb. 6-7)
- Passen Sie die mitgelieferte Flansch-Zusatzbefestigung (12) in das Loch ein.
- Fügen Sie den Ableitungsschlauch in das Gehäuse auf der Rückseite der Einrichtung (Abb. 2) ein.
- Führn Sie das andere Ende des Ableitungsschlauchs in den bereits im Loch positionierten Flansch (Abb. 7).
HINWEIS: Bei semipermanenter Aufstellung der Klimaanlage sollen den Sie eine Tur leicht geöffnet (1 cm sind ausreichend) halten, um ausreichende Belüfung sicherzustellen.
Leistungssteuerung
Mit der Leistungssteuerung lasst sich das Gerät ein- und ausschalten.
Warnlicht
Im Gerät kann sich Kondenswasser ansammeln. Bei Vollaufen des Innenbehälter leuchtet das Warnlicht im LCD-Display auf, und das Gerät kann erst nach erfolgter Ableitung wieder betrieben werden.
Betriebssteuerung
Die Betriebssteuerung umfasst 3 Einstellungen: Kühlen, Entfeuchten und Gebläse. Die Einstellungen halten sich mit der Betriebssteuerungstaste anpassen. Die aktuell verwendete Einstellung wird durch Licht angezeigt.
1. Kuhlbetrieb
Bei Auswahl des Kühlbetriebs wird 12 × 10^ im LCD-Display angezeigt. Während des Kühlbetriebs wird die Luft gekühlt, und Warmluft wird durch das Ableitungsrohr an die Außenluft abgegeben. Stellen Sie die Geschwindigkeit und Temperatur der Klimaanlage gemäß Ihres Bedürnisprofils ein.
Hinweis: Die Entlüfung der Lufttaustauschrohe muss im Kühlbetrieb ins RaumäuBere erfolgen.
2. Entfeuchtungsbetrieb
Bei Auswahl des Entfeuchtungsbetriebs erscheidt "im LCD-Display. Die Luft wird beim Passieren der Klimaanlage entfeucht, ohne im Kühlbetrieb zu sein. Bei einer Zimmertemperatur >25^ (77^) lasst sich die Geschwindigkeit des Gebläses einstehen; anderenfalls wird die Geschwindigkeit des Gebläses auf Medium gestellt.
Hinweis: Die Entlüfung der Austauschrohe für Warmluft muss im Entfeuchtungsbetrieb ins Raumnere und nicht ins Freie wie beim Kühlbetrieb erfolgen. Bei Entlüften des Geräts nach außen enstehen ein gewisser Kühleffekt.
3. Gebläsebetrieb
- Gebläsebetrieb Im Gebläsebetrieb wird ****************************************************************************************************. im Display angezeigt. Die Luftzirkulation im Raum erfolgt ohne Kuhlung. Hinweis: Die Entlüfung des Geräts im Gebläsebetrieb ist nicht erforderlich.
Geschwindigkeitsregelung Geblase
Die Gebläse-Geschwindigkeitsregelung umfasst 3 Einstellungen: Hoch, Mittel und Niedrig.
Zeiteinstellung
Selbstabschaltung: Drücken Sie bei laufendem Gerät die Zeitgeber-Taste. Drücken Sie auf "+" oder "-" um die gewünschte Betriebsstundenzahl einzustellen, bevor das Gerät automatisch abschaltet.
Selbsteinschaltung: Drücken Sie im Standby-Betrieb des Geräts die Zeitgeber-Taste. Drücken Sie "+" oder "-" um die gewünschte Betriebsstundenzahl einzustellen, bevor das Gerät den Klimatisierungsbetrieb startet.
HINWEIS: Die Zeit lasst sich zwischen 1-24 Stunden einstehen.
Temperaturregelung
Die Temperatur-Schaltknöpfewerden zur Einstellung des Thermostats verwendet.
Die LCD Anzeige zeigt die Zimmertemperatur an.
- Im Kühlbetrieb wird die Temperatur bei Drücken von "+" oder "-" angezeigt und lässt sich einstellen. Nach 15 Sekunden wird im Display wieder die Zimmertemperatur angezeigt. Die Temperatur lässt sich ausschließlich im Kühlbetrieb einstellen.
HINWEIS: Durch gleichzeitiges Drucken der Knöpfe "+" und "-" länger als 3 Sekunden wechselt die Anzeige zwischen Celsius und Fahrenheit.
BEDIENUNGSPANLEITUNG: FERNBEDIENUNG
Der Ablauf der Funktionen entspricht denen des Bedienfels ihrer Klimaanlage. Alle Tastenfunktionen sind über Fernbediedierung (Abb. 10) zugänglich.
Leistungssteuerung: Ein/Aus
Geschwindigkeitsregelung Geblase: Hoch; Mittel;
Niedrig
Zeitgeber-Steuerung Ein/Aus:
Bei laufendem Betrieb: Autoswitch aus
Im Standby-Betrieb: Autoswitch aus
Drücken Sie die Knöpfene "oroder um die Zeiteinstellung in Abständen von 1 Stunde vorzunehmen.
Knopf Farenheit/Celsius: Wechsel zwischen den Einstellungen Celsius und Fahrenheit.
LCD-Display
Sollsteuerung Zeit/Temperatur:
- Verwendet zur Einstellung von Zeitgeber und Temperatur
Die Standard-Anzeige im Bedienfeld zeigt die Zimmertemperatur - Beim Drücken der Knöpfene "─" oder "─", im Kühlbetrieb wird die eingestellte Temperatur angezeigt und lässt sich anpassen. Nach 15 Sekunden wird im Display wieder die Zimmertemperatur angezeigt.
Die Einstellung des Zeitgebers kann zwischen 1-24 Stunden durch Drucken der Knöpfe 一 ^ 一 oder 一 ^ 一 , erfolgen.
Betriebssteuerung: Drucken, um die Betriebsart zu wechseln: von Kühlen - Entfeuchten - Gebläse zurück zum Kühlen.
HInWEIS:
- Lassen Sie die Fernbedienung nicht fallen.
- Legen Sie die Fernbedienung NICT an Orte, die direktem Sonnenlicht ausgesetzt sind.
- Die Fernbedienung sollte etwa 1 Meter oder weiter von Fernsehgeräten oder elektrischen Einrichtungen platziert werden.
Batteriewechsel
Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung und legen Sie Batterien mit der korrekten + und - Polung ein (Abb. 11).

VORSICHT:
Verwenden Sie ausschließlich 1,5 V-Batterien vom Typ AAA oder IEC R03. Entfernen Sie die Batterien, wenn die Fernbedienung einen Monat oder länger nicht verwendet wird. Versuchen Sie nicht, die mitgelieferten Batterien wiederaufzuladen. Alle Batterien sollenen gleichzeitig geweschelt werden. Mischen Sie alten und neue Batterien nicht miteinander. Werfen Sie alte Batterien nicht ins Feuer, da Explosionsgefahr besteht.
STÖRUNGSEBEHIBUNG
Bei den folgenden Fälle liegt nicht immer eine Funktionstörung vor.itte prufen Sie Ihr Gerät vor Hinzuziehen des Kundendiensts.
Meine Klimaanlage Funktioniert nicht.
- Prufen Sie, ob der Schutzausloser oder eine Sicherung durchgebrannt sind
-itte warten Sie 3 Minuten und versuchen Sie es erneut. - Prüfen Sie, ob die Batterien in der Fernbedienung ausgewechselt werden müssen.
- Prüfen Sie, ob der Stecker ordnungsgemäß befestigt wurde.
Meine Klimaanlage Funktioniert nur kurzzeitig.
- Es konnte sein, dass die eingestellte Temperaturnah der bestehenden Zimmertemperatur nahe kommt.
- Ein Luftaustritt konnte verstopt sein.
Meine Klimaanlage Funktioniert, kühlt jeder nicht.
- Es konnte sein, dass eineTür oder ein Fenster geöffnet sind.
- Es konnte sein, dass eine Heizvorrichtung oder eine Lampe in Betrieb sind
- Es konnte sein, dass der Luftfilter gereinigt werden muss.
- Ein Luftlein- oder -austritt könnte verstopt sein.
- Es konnte sein, dass die eingestellte Temperatur zu hoch ist.
Ohne Klimaanlage wird nicht eingeschaltet, und die Anzeigelampe WASSERSTAND VOLL leuchet.
- Lassen S+E21ie das Wasser über das Ableitungsrohr auf der Geräteseite in einen hierfürVBorbereiteteten Behälter ablaufen.E45
- Solte dies nicht Funktionieren, wenden Sie sichitte an einen qualifizierten Techniker.
WARTUNG
Wartung des Gerätes
1.Schalten Sie die Stromversorgung ab. Schalten Sie zuerst die Gerät aus, bevor Sie die Stromversorgung abschalten.
2. Mit einem weichen, trockenen Tuch reinigen. Verwenden Sie lauwarmes Wasser (unter 40^ / 104^ ) sowie ein weiches, feuchtes Tuch, um die Einrichtung zu reinigen, falls diese stark verschmutzt sein einzeln.
3. Verwenden Sie niemals flüchtige Substanzen wie Benzin oder Flekputzmittel, um das Gerät zu reinigen.
4. Lassen Sie niemals Wasserpritzer ins Hauptgerät gelangen. Dies ist gefährlich und kann zu einem Stromschlag führen.
Wartung Luftfilter
Der Luftfilter muss nach etwa 100 Betriebsstunden gereinigt werden. Gehen Sie bei der Reinigung wie folgt vor:
- Stopen Sie die Einrichtung und entfern den Sie den Luftfilter.
- Reinigen Sie den Luftfilter und bringen Sie diesen wieder an. Bei deutlicher Verschmutzungitte mit einer Waschmittellösung in lauwarmem Wasser reinigen. Nach der Reinigung an einem schattigen und kühlen Ort trocknen setzen und wieder anbringen.
- Reinigen Sie den Luftfilter alle zwei Wochen, wenn die Klimaanlage in einer äußert staubigen Umgebung betrieben wird.
Wartung vor Lagerung
- Wird die Gerät für längere Zeit nicht verwendet, achen Sie daraufauf, den Gummistöpsel der unterseitigen Ableitungsöffnung herauszuziehen, um das Wasser abzulassen. Stellen Sieitte ein ausreichend großes flaches Gefäß vorher unter die Öffnung (ca.1-2 l)
- Lassen Sie die Gerät nur einen halben Tag lang im Gebläsebetrieb laufen, damit die Gerätinnen trocknen kann und keinen Schimmel ansetzt.
- Schalten Sie die Gerät, ziehen Sie den Stecker ab, entnehmen Sie die Batterien der Fernbediedung und verwahren Sie diese.
- Reinigen Sie den Luftfilter und bringen Sie diesen wieder an.
- Entfernen Sie die Luftschläuche, verwahren Sie diese sorgfältig und halten Sie das Luftloch fest verschlossen.
- Lagern Sie ihre Klimaanlage an einem kühlen, trockenen Ort.
Entsorgung
Dieses Symbol auf dem Produkt oder der zugehörgen Verpackung zeigt an, dass die Einrichtung nicht als normaler Hausmüll entsorgt werden kann, sondern einer Sammelstelle zur Entsorgung elektrischer und elektronischer Einrichtungen zugeführten werden muss. Ihr Beitrag zur ordnungsgemäßen Entsorgung these Products kommt dem Schutz der Umwelt und der Gesundheit ihrer Mitmenschen zugute. Gesundheit und Umwelt werden durch eine nicht-ordnungsgemäße Entsorgung gefährdet. Weitere Informationen zum Recycling these Products erhalten Sie in Ihrem Rathaus vor Ort, ihrer Müllentsorgung oder im Geschäft, in dem Sie das Produkt gekauft haben.
KAUFBEDINGUNGEN
Als Kaufbedingung übernimmt der Käufer Verantwortung für die ordnungsgemäß Verwendung und Pflege theses KAZ-Produkt gemäß dieser Benutzeranleitung. Der Käufer oder Benutzer muss selbst über Verwendungszeitpunkt und -dauer theses KAZ-Produkte entscheiden.
WARNING: SOLLENTEN IM ZUSAMMENHANG MIT DIESEM KAZ-PRODUKT PROBLEME AUFTRETEN, BEAHTEN SIE BITTE DIE ANWEISUNGEN IN DEN GARANTIEBEDINGUENGEN. VERSUCHEN SIE BITTE NICT, DAS KAZ-PRODUKT ZU ÖFFNEN ODER Z REPARIEREN, DA DIES ZUR EINSTELLUNG DER GARANTIE SOWIE ZU PERSONEN- UND SACHSCHÄDEN FührREN KONNTE. Technische Änderungen vorbehalten.
SPEZIFKATIONEN
Die im Inhaltsverzeichnis angeführten Angaben dieren ausschließlich zu Referenzwischen. Abweichungen können sich je nach Einrichtung in verschiedenen Ländern oder Regionen ergeben und sollen den Interesse eines optimalen Betriebs unterliegen.
