AMH-12000E - Condizionatore portatile HONEYWELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore portatile
Marca	Honeywell
Modello	AMH-12000E
Capacità di raffreddamento	12000 BTU/h
Alimentazione elettrica	Monofase, presa di terra 220-240 V
Modalità di funzionamento	Raffreddamento, deumidificazione, ventilazione
Timer programmabile	Spegnimento e accensione automatici regolabili da 1 a 24 ore
Telecomando	Sì, con batterie AAA (2 x 1.5 V)
Filtro aria	Lavabile, pulizia consigliata ogni 100 ore
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare sostanze volatili
Tubo di scarico	Incluso, lunghezza regolabile (fino a circa 1,5 m)
Vasca di raccolta acqua	Con indicatore di livello pieno; svuotamento tramite tubo di drenaggio
Sicurezza	Spegnimento automatico in caso di vasca piena; protezione contro il surriscaldamento
Accessori inclusi	Tubo di scarico, adattatore per finestra, telecomando, batterie
Utilizzo raccomandato	Stanza interna, fino a 35°C; non utilizzare all'esterno

Domande frequenti - AMH-12000E HONEYWELL

Come pulire il filtro dell'aria?

Spegnere l'apparecchio e scollegarlo. Rimuovere il filtro, lavarlo con acqua tiepida e un po' di detergente, asciugarlo all'ombra e riposizionarlo. Pulirlo ogni 100 ore di utilizzo o ogni due settimane se l'ambiente è polveroso.

Come svuotare l'acqua dalla vasca di raccolta?

Se la spia WATER FULL è accesa, svuotare l'acqua tramite il tubo di drenaggio sul retro dell'apparecchio. Dirigere il tubo verso un contenitore adatto. Se il problema persiste, contattare un elettricista qualificato.

Come regolare il timer?

Premere il pulsante Timer. In modalità funzionamento, impostare le ore di spegnimento automatico (1 a 24). In modalità standby, impostare le ore di accensione automatica. Utilizzare i pulsanti + e -.

Perché il mio condizionatore non raffredda?

Verificare che sia selezionata la modalità raffreddamento, che la temperatura impostata sia inferiore alla temperatura ambiente, che il filtro aria sia pulito, che le entrate/ uscite aria non siano ostruite e che il tubo di scarico sia correttamente installato verso l'esterno. Evitare porte o finestre aperte.

Cosa fare se l'apparecchio si ferma e la spia di acqua piena è accesa?

L'apparecchio si ferma automaticamente quando la vasca è piena. Svuotare l'acqua tramite il tubo di drenaggio. Dopo lo svuotamento, l'apparecchio può riavviarsi.

Come installare il tubo di scarico?

Fissare i raccordi del tubo di scarico alle estremità del tubo, quindi inserire il raccordo di scarico sul retro dell'apparecchio facendolo scorrere verso il basso. Posizionare l'altro raccordo nell'adattatore per finestra. Per un'installazione semipermanente, praticare un foro di 125 mm nel muro e utilizzare l'accessorio fornito.

Posso usare il condizionatore senza il tubo di scarico?

In modalità raffreddamento, il tubo di scarico è indispensabile per espellere l'aria calda all'esterno. In modalità ventilazione o deumidificazione, si può usare senza tubo, ma l'aria verrà solo ricircolata o deumidificata senza raffreddamento.

Come cambiare le batterie del telecomando?

Rimuovere il coperchio sul retro del telecomando. Inserire due batterie AAA (1.5 V) rispettando le polarità + e -. Rimontare il coperchio. Sostituire tutte le batterie contemporaneamente; non mescolare batterie nuove e usate.

Come passare da Celsius a Fahrenheit?

Premere contemporaneamente i pulsanti + e - (temperatura) per più di 3 secondi. Il display passerà da Celsius a Fahrenheit e viceversa.

Quali sono le importanti norme di sicurezza?

Non utilizzare all'esterno. Collegare solo a una presa con messa a terra. Non utilizzare prolunghe. Non dirigere l'uscita dell'aria verso persone. Non immergere in acqua. Attendere 3-5 minuti prima di riaccendere dopo uno spegnimento. Non ostruire le entrate/uscite aria.

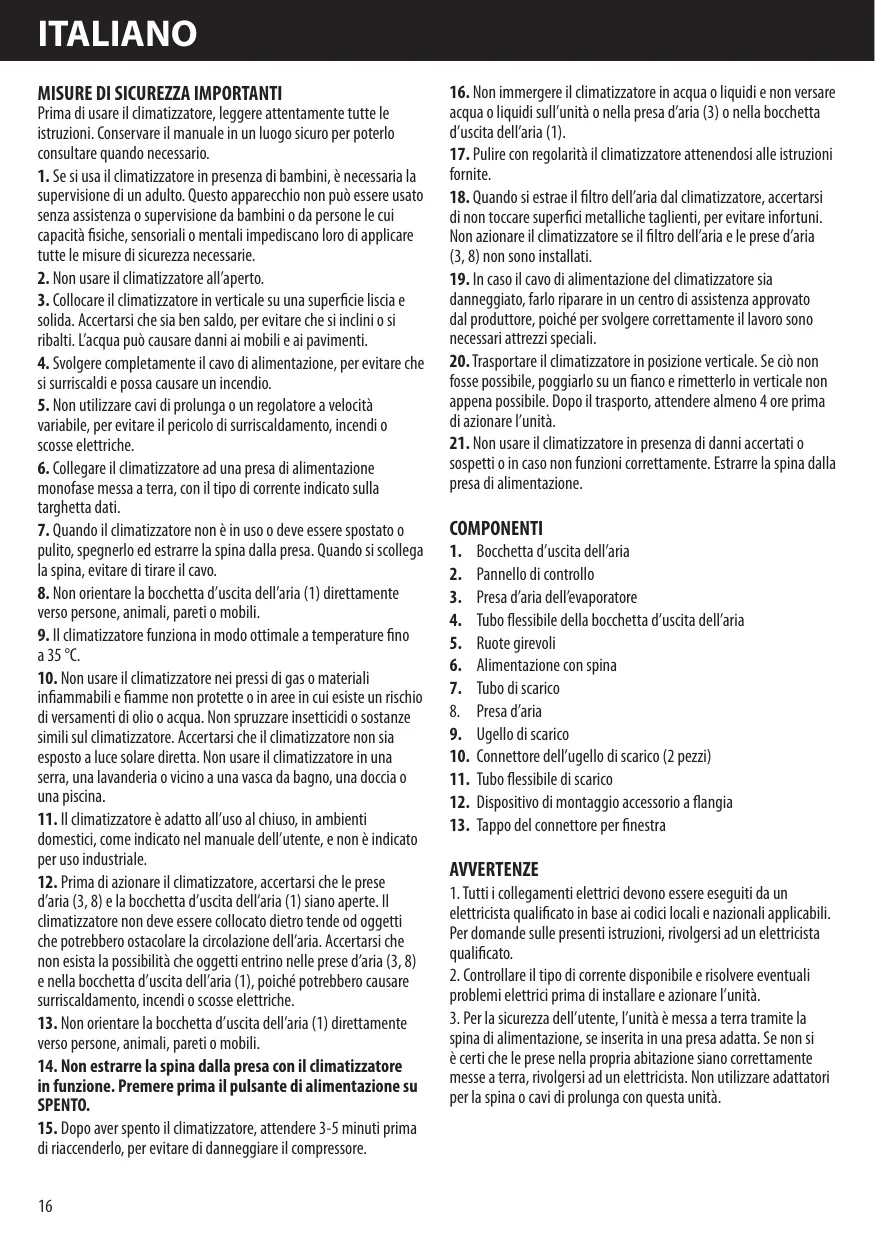

MANUALE UTENTE AMH-12000E HONEYWELL

Prima di usare il climatizzatore, leggere attendamente tutte le istruzioni. Conservare il manuale in un luogo sicuro per poterlo consultare quando necessario.

1. Se si usa il climatizzatore in presenza di bambini, è necessaria la supervisione di un adulto. Questo appearechio non può essere usato alla assistenza o supervisione da bambini o da persone le cui capazità fisiche, sensoriali o mentali impediscano loro di applicare tutte le misure di sicurezza necessarie.
2. Non usare il climatizzatore all'aperto.
3. Collocare il climatizzatore in verticale su una superficie liscia e solida. Accertarsi che si ben saldo, per evitare che si inclini o si ribalti. L'acqua più causare danni ai mobili e ai pavimento.
4. Svolgere completeness il cavo di alimentazione, per evitare che si surriscaldi e possa causare un incendio.
5. Non utilizzare cavi di prolonga o un regolatore a velocità variabile, per evitare il pericolo di surriscaldamento, incendi o scousse elettriche.
6. Collegare il climatizzatore ad una presa di alimentazione monofase messa a terra, con il tipo di corrente indicato sulla targhetto dati.
7. Quando il climatizzatore non è in uso o delve essere spostato o pulito, spegnerlo ed esrarre la spina alla presa. Quando si scollega la spina, evitare di tirare il cavo.
8. Non orientare la bocchetta d'uscita dell'aria (1) direttamente verso persona, animali, pareti o mobili.
9. Il climatizzatore funzione in modo ottimale a temperature fino a 35^
10. Non usare il climatizzatore nei pressi di gas o materiali infiammabili e fiamme non protette o in aree in cui esiste un rischio di versamenti di olio o acqua. Non spruzzare insettici di sostanze simili sul climatizzatore. Accertarsi che il climatizzatore non sa esposto a luce solare diretta. Non usare il climatizzatore in una serra, una lavanderia o vicino a una vasca da bagno, una doccia o una piscina.
11. Il climatizzatore è adatto all'uso al chiuso, in ambienti domestici, come indicato nel manuale dell'utente, e non è indicato per uso industriale.
12. Prima di azionare il climatizzatore, accertarsi che le prese d'aria (3, 8) e la bocchetta d'uscita dell'aria (1) siano aperte. Il climatizzatore non deve essere collocato dietro tende od oggetti che potrebbero ostacolare la circolazione dell'aria. Accertarsi che non esista la possibilità che oggetti entrino nelle prese d'aria (3, 8) e nella bocchetta d'uscita dell'aria (1), poiché potrebbero causare surriscaldamento, incendi o scosse elettriche.
13. Non orientare la bocchetta d'uscita dell'aria (1) diretamente verso persone, animali, pareti o mobili.
14. Non estrarre la spina alla presa con il climatizzatore in funzione. Premere prima il pulsante di alimentazione su SPENTO.

15. Dopo aver spento il climatizzatore, attendere 3-5 minuti prima di riaccenderlo, per evitare di danneggiare il compressore.

16. Non immergere il climatizzatore in acqua o liquidi e non versare acqua o liquidi sull'unità o nella presa d'aria (3) o nella bocchetta d'uscita dell'aria (1).

17. Pulire con regolarità il climatizzatore attenendosi alle istruzioni fornite.
18. Quando si estrae il filtro dell'aria dal climatizzatore, accertarsi di non toccare superfici metalliche taglienti, per evitare infortuni. Non azionare il climatizzatore se il filtro dell'aria e le prese d'aria (3, 8) non sono installati.
19. In caso il cavo di alimentazione del climatizzatore si danneggiato, farlo riparare in un centro di assistenza APPROVATO dal produttore, poiché per svolgere correttamente il lavoro sono necessari attrezzi speciali.
20. Trasportare il climatizzatore in posizione verticale. Se ciò non fosse possibile, poggiarlo su un fianco e rimetterlo in verticale non appena possibile. Dop o il trasporto, attendere almeno 4 ore prima di azionare l'unità.
21. Non usare il climatizzatore in presenza di danni accertati o sospetti o in caso non funzioni correttamente. Estrarre la spina alla presa di alimentazione.

COMPONENTI

1. Bocchetta d'uscita dell'aria
2. Pannello di controllo
3. Presa d'aria dell'evaporatore
4. Tubo flessibile della bocchetta d'uscita dell'aria
5. Ruote girevoli
6. Alimentazione con spina
7. Tubo di scarico
8. Presa d'aria
9. Ugello di scarico
10. Connettore dell'ugello di scarico (2 pezzi)
11. Tubeflessibidiscarico
12. Dispositivo di montaggio accessorio a flangia
13. Tappo del connettore per finestra

AVVERTENZE

1. Tutti i collegamenti elettrici devono essere eseguita da un elettricista qualificato in base ai codici locali e nazionali applicabili. Per domande sulle presenti istruzioni, rivolgersi ad un elettricista qualificato.
2. Controllare il tipo di corrente disponibile e risolverve eventuali problemi elettrici prima di installare e azionare l'unità.
3. Per la sicurezza dell'utente, l'unità è messa a terra tramite la spina di alimentazione, se insertita in una presa adatta. Se non si è certi che le prese nella propria abitazione siano correttamente messe a terra, rivolgersi ad un elettricista. Non utilizzato adattatori per la spina o cavi di prolonga con但这a unità.

ISTRUZIONI DI INSTALLAZIONE

Collegare il gruppo del tubo flessibile di scarico al retro dell'unità. Svolgere il tubo alla lunghezza desiderata e collocare l'ugello di scarico nella finestra per la ventilazione (fig. 1).

Montaggio e installmente del gruppo del tubo di scarico

1. Inserire le estremità del tubo flessibile di scarico (11) nel connettore dell'ugello di scarico (10) ruotandole in senso antiorario finché non scattano.
2. Collegare un connettore dell'ugello di scarico (10) alla bocchetta sul retro dell'unità, facendo scorrere il connettore dell'ugello di scarico sul tubo in basso sulla bocchetta di scarico dell'unità (4) ed accertandosi che le linguette del connettore dell'ugello di scarico siano innestate nelle scanalature del connettore sull'unità (fig. 2).
3. Collegare l'ugello di scarico (9) al connetto dell'ugello di scarico (10).
4. Svolgere il tubo flessibile di scarico (11) e chiudere la finestra per quanto possibile, in modo da bloccare l'ugello di scarico (9) (figg. 3 e 4).

ISTRUZIONI DI INSTALLAZIONE

Installazione del climatizzatore

Se necessario, l'apparecchio cui èssere installato in modo semipermanente (fig. 5).

1. Trapanare un foro in una parete esterna, una porta o una finestra,长大o al massimo 125mm ad una distanza compresa tra 35~cm e 100~cm dal pavimento. Se si pratica il foro nella parete, isolarlo con materiali adatti (figg. 6-7).
2. Inserire il dispositorio di montaggio accessorio a flangia (12), in dotazione, nel foro.
3. Inserire il tubo flessibile di scarico nell'alloggiamento sul retro dell'unità (fig. 2).
4. Inserire l'altra estremità del tubo flessibile di scarico nella flangia collocata nel foro praticato (fig. 7).

NOTA: quando si installa il climatizzatore in modo semipermanente, si deve lasciare una porta leggermente aperta (basta 1 cm) per garantire una sufficiente ventilazione.

ISTRUZIONI PER IL FUNZIONAMENTO: PANNELLO CONTROLLO

Comando di accensione

Il dato di accensione consente di accendere e spegnere l'unità.

Spia

È possibile che acqua di condensa si accumuli nell'unità. Se il serbatoio interno si riempie, la spia sul visualizzatore LCD si accende e l'unità smette di funzionare finché l'accua non viene scaricata.

Comando di modalità

Il lavoro di modalità ha 3 impostazioni: Raffreddamento, Deumidificazione e Ventilatore. Le impostazioni vengono

selezionatetramiteil pulsante delcommandodi modalita.Unaspi
indicaqualeimpostazioneeattiva.

1. Modalità di raffreddamento

Quando viene selezionata la modalità di raffreddamento, appeare sul visualizzatore LCD il symbolo "F". In modalità di raffreddamento, l'aria viene raffreddata e l'aria calda viene espulsa all'esterno tramite il tubo flessibile di scarico. Regolare la velocità del ventilatore e la temperatura in base alle proprie esigenze.

Nota: in modalità di raffreddamento, i tubi flessibili di scarico devono espellere l'aria all'esterno della stanza.

2. Modalità di deumidificazione

Quando viene selezionata la modalità di deumidificazione, appeare sul visualizzatore LCD il symbolo "L'aria viene deumidificata passandoattraverso il climatizzatore sulla passione in modalità di raffreddamento. Se la temperatura ambiente è >25^ (77°F), è possibile regolare la velocità del ventilatore, altrimenti è impostata automaticamente su Media.

Note: in modalità di deumidificazione, i tubi flessibili di scarico devono espellere l'aria all'interno della stanza, non all'esterno, come in modalità di raffreddamento. Se l'aria viene espulsa all'esterno, si verifica un grado di raffreddamento.

3. Modalità ventilatore

Quando viene selezionata la modalità ventilata, appaiono sul visualizzato LCD i simboli "o" L'aria viene fatta circolare nellaStanza sera essere raffreddata.

Nota: non è necessario espellere l'aria in modalità ventilatore.

Comando di velocità del ventilatore

Il comando di velocità del ventilatore ha 3 impostazioni: Alta, Media e Bassa.

Impostazione dell'ora

Specnimento automatico: con la macchina in modalità di funzionamento, premere il pulsante del timer. Premere "+" o "-" per selezione il numero di ore后再o o la while si desidera che l'unità si spenga.

Accensione automatica: con la macchina in modalità di stand-by, premere il pulsante del timer. Premere "+" o "-" per selezione il numero di ore dello的一部分 si considera che l'unità si accenda in modalità climatizzatore.

NOTA: la gamma di regolazione è di 1-24 ore.

Comandi della temperatura

• I pulsanti di lavoro della temperatura vengono usati per regolare il termostato.
• La visualizzazione predefinita sullo schermo LCD è la temperatura ambiente.
• In modalità di raffreddamento, premendo ^ + ^ 0^ - ^ ,viene visualizzata la temperature impostata, che può quindi essere regolata. Dopo 15 secondi, il visualizzatore torna a migliorare la temperatura ambiente. è possibile regolare la temperature solo in modalità di raffreddamento.

NOTA: premendo i pulsanti ^ + ^ ^ - contemporaneamente per più di 3 secondi, la visualizzazione si alterna tra grade Celsius e Fahrenheit.

Le funzioni sono le stesse del pannello di controllo del climatizzatore. Tutte le funzioni più importanti possono essere attivatetramite il telecomando (fig.10).

Comando di accensione: accensione/spegnimento

Comando di velocità del ventilatore: Alta, Media, Bassa

Comando di accensione/spegnimento con timer:

In modalità di funzionamento: spegnimento automatico
In modalità di stand-by: accensione automatica
Premere il pulsante " " o" " per regolare l'impostazi tempo in intervalli di 1 ora.

Pulsante dei gradi Fahrenheit/Celsius: permette di passare dai gradi Celsius ai gradi Fahrenheit e viceversa.

Visualizzatore LCD

Comando di impostazione del timer/temperatura:

• Usato per regolare il timer e la temperatura
• La visualizzazione predefinita sul pannello di controllo è la temperatura ambiente
• In modalità di raffreddamento, premendo " " 0 "viene visualizzata la temperatura impostata, che può quindi essere regolata. Dopo 15 secondi, il visualizzatore torna a migliorare la temperatura ambiente.
• Il timer può essere impostato a 1-24 ore premendo il pulsante " " 0 "

Comando di modalità: premere perambiare la modalità di funzionamento, che passa da Raffreddamento a Deumidificazione a Ventilatore e di nuovo a Raffreddamento.

NOTA:

Non far cadere il telecomando.
- NON lasciare il telecomando esposto alla luce solare diretta.
- Il telecomando deve essere collocato ad almeno un metro di distanza da TV o altri apparechi elettrici.

Sostituzione delle pile

Togliere il coperchio sul retro del telecommando ed insere le nuove pile con i poli +e- orientati correttamente (fig. 11).

ATTENZIONE:

Usare esclusivamentepile AAA o IEC R03 da 1,5V.Se non si usa il telecomando per un mese o piu, rimuovere le pile. Non tentare di ricaricare le pile in dotazione. Le pile devono essere sostituite tutte contemporaneamente; non mischiare pile vecchie e nuove. Non gettare le pile nel fuoco,in quanto potrebbero esplodere.

RISOLUZIONE DEI PROBLEMI

Non sempre le seguenti condizioni sono sintomo di un guasto; controllare prima di chiamare il servizio di assistenza.

Il climatizzatore non si aziona.

• Controllare se l'interruttore di protezione o un fusibile sono guasti
• Attendere 3 minuti e riavviare l'unità.
• Potrebbe essere necessario sostituire lepile nel telecomando.
• Controllare se la spina è insertita correttamente.

Il climatizzatore si aziona solo per un breve periodo di tempo.

• La temperatura impostata potrebbe essere vicina alla temperatura ambiente.
• Una bocchetta d'uscita dell'aria potrebbe essere ostruita.

Il climatizzatore si aziona, ma non raffredda.

• Potrebbe esserci una porta o una finestra aperta.
• Potrebbe esserci una stufa o una luce accesa.
• Potrebbe essere necessario pulire il filtro dell'aria.
• Una bocchetta d'uscita o una presa d'aria potrebbe essere ostruita.
• La temperatura impostata potrebbe essere troppo alta.

Il climatizzatore non funziona e la spia di PIENO ACQUA è accesa.

• Scaricare l'acqua in un contentitore tramite il tubo di scarico sul retro dell'unità.
• Se ciò non bastasse, rivolgersi ad un technician significato.

MANUTENZIONE

Manutenzione dell'apparecchio

1. Scollegare l'alimentazione. Spagnere l'apparecchio prima di scollegarlo dall'alimentazione.
2. Pulirlo con un panno morbido asciutto. Se l'apparecchio è molto sporco, usare un panno morbido inumidito con acqua tiepida (a meno di 40^ / 104^ ).
3. Per pulire l'apparecchio, non usare sostanje volatili come benzina o detergente in polvere.
4. Non spruzzare acqua sull'unità principale, per evitare il pericolò di scosse elettriche.

Manutenzione del filtro dell'aria

È necessario pulire il filtrlo dell'aria dopo circa 100 ore di funzionamento. Procedere nel modo seguente:

1. Spagnere l'apparecchio e rimuovere il filtro dell'aria.
2. Pulire e rimontare il filtro dell'aria. Se è molto sporco, lavarlo con una soluzione detergente in acqua tiepida. Dopo averlo lavato, lasciarlo asciugare in un luogo asciutto all'ombra e rimontarlo.
3. Pulire il filtro dell'aria agli due settimane se si usa il climatizzatore in un ambiente molto polverso.

Manutenzione prima di riporre il climatizzatore

1. Se non si intende usare l'apprecchio per un lungo periodo di tempo, estrarre il tazzo di gomma alla bocchetta di scarico inferiore per scaricare l'acqua.
2. Far funzionare l'apparechio solo con il ventilatore per mezza giornata, per farlo asciugare all'interno e prevenir la formazione di muffa.
3. Spagnere l'apparecchio e scollegare la spina, quando estrarre le pile dal telecomando e metterle da parte.
4. Pulire il filtrodi dell'aria e rimontarlo.
5. Rimuovere i tubi flessibili dell'aria, mettendoli da parte, e coprire bene il foro dell'aria.
6. Conservare il climatizzatore coperto in un luogo fresco e asciutto.

Smaltimento

Questo significato sul prodotto o la confazione indica che l'apparecchio non può essere considerato un normale rifutto domestico, ma deve essere consegnato ad un centro di raccolta per il ricolaggio di apparecchiature elettriche ed elettroniche. Con il corretto smaltimento di questo prodotto contribuire tete protegere l'ambiente e la salute degli altri, che altrimenti sono poste in pericolo. Per ulteri informazioni sul ricolaggio del prodotto, rivolgersi al proprio territorio, nel servizio di nettezza urbana o al negozio presso il quale si è acquistato il prodotto.

CONDIZIONI DI ACQUISTO

Come condizione d'acquiret, l'acquirente si assume la responsabilità di usare e mantenere in modo corretto quello prodotto KAZ in base alle presenti istruzioni per l'uso. L'acquirente o l'utente deve decidere quando e per quanto tempo usare quello prodotto KAZ.

AVVERTENZA: IN CASO DI PROBLEMI CON QUESTO PRODOTTO KAZ, ATTENERSI ALLE ISTRUZIONI RIFORMATE NELLE CONDITIONI DI GARANZIA. NON TENTARE DI APRIRE O RIPARARE DA SOLI IL PRODOTTO KAZ, IN QUANTO CIò PUO COMPORTARE L'ANNULLAMENTO DELLA GARANZIA E CAUSARE LESIONI PERSONALI O DANNI MATERIALI.

Ci si riserva il diritto di apportare modifiche tecniche.

SPECIFICHE

Le figure sono a scopo illustrativo. Vi possono essere variazioni dovute all'applicazione in diversi paesi o regioni e ci si basa sul miglior funzionamento pratico.
