Tipo di prodotto	Condizionatore portatile monoblocco
Marca	Honeywell
Modello	HF09CESVWK
Dimensioni (L x P x A)	Circa 40 x 35 x 70 cm
Peso	Circa 25 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Refrigerante	R290 (infiammabile, carica max 0,3 kg)
Funzioni	Raffreddamento, deumidificazione, ventilazione, modalità auto
Velocità del ventilatore	4 (Alta, Media, Bassa, Auto)
Campo di temperatura regolabile	16 °C a 32 °C (60 °F a 90 °F)
Timer	1 a 24 ore (arresto/avvio automatico)
Telecomando	Sì (pile AAA incluse)
Filtro antipolvere	Lavabile, pulizia ogni 2 settimane
Scarico	Manuale (tappo inferiore) o continuo (tubo fornito)
Sicurezza	Arresto automatico in caso di serbatoio pieno, allarme P1, refrigerante infiammabile
Installazione	Kit finestra fornito, tubo di scarico estendibile da 27 a 150 cm
Manutenzione	Pulire il filtro regolarmente, scaricare l'acqua se necessario
Periodo di stabilizzazione	Lasciare l'apparecchio verticale 1 ora prima dell'uso
Superficie consigliata	Fino a circa 25 m²

Domande frequenti - HF09CESVWK HONEYWELL

Come installare il condizionatore Honeywell HF09CESVWK?

Seguire i passaggi: regolare il supporto della finestra alla larghezza della finestra, fissare l'adattatore, collegare il tubo all'uscita dell'aria posteriore, installare il supporto nella finestra e utilizzare i sigillanti in schiuma per sigillare. Fare riferimento alla sezione installazione del manuale.

Cosa fare se viene visualizzato il codice di errore P1?

Il codice P1 indica un eccesso di acqua di condensa. Spegnere e scollegare l'apparecchio, posizionare un contenitore sotto il tappo di scarico inferiore, rimuovere il coperchio e lasciare defluire l'acqua. Rimettere il coperchio e ricollegare.

Come pulire il filtro antipolvere?

Spegnere e scollegare l'apparecchio. Rimuovere le griglie superiore e inferiore, lavare i filtri con acqua tiepida e un detergente delicato, risciacquare e asciugare completamente prima di reinstallare. Pulire ogni due settimane.

Posso usare una prolunga elettrica?

No, non utilizzare una prolunga elettrica. Collegare direttamente l'apparecchio a una presa a muro con messa a terra. L'uso di una prolunga potrebbe annullare la garanzia.

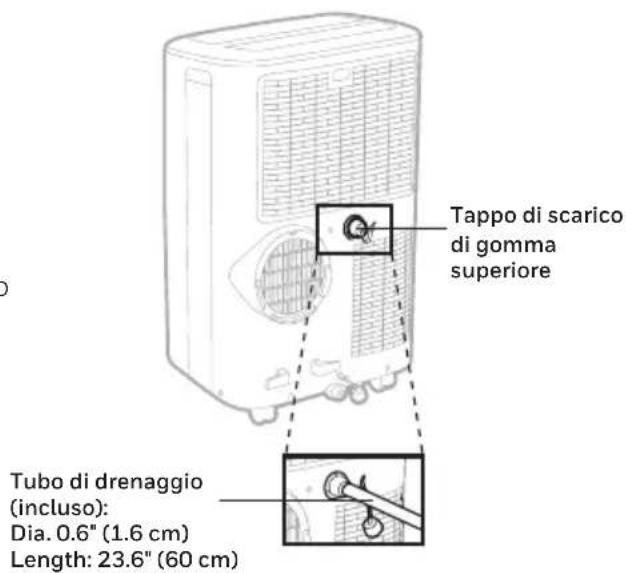

Come effettuare uno scarico continuo in modalità deumidificazione?

Scollegare l'apparecchio, rimuovere il tappo di scarico superiore, collegare il tubo di scarico fornito e posizionare l'altra estremità in uno scarico o in un secchio. Rimettere il tappo dopo l'uso.

Cosa significa la spia di ripristino del filtro?

La spia si accende dopo 250 ore di utilizzo per indicare che il filtro deve essere pulito. Dopo la pulizia, premere il pulsante di ripristino del filtro per spegnere la spia.

Il condizionatore può essere utilizzato in una stanza di oltre 12 m²?

Sì, ma la superficie consigliata non è specificata. Assicurarsi che la stanza sia ben chiusa per un'efficacia ottimale. Il manuale indica che l'apparecchio deve essere utilizzato in un'area superiore a 12 m² a causa del refrigerante infiammabile.

Come regolare la temperatura in gradi Celsius o Fahrenheit?

Premere contemporaneamente i tasti + e - del pannello di controllo per passare da Celsius a Fahrenheit.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che porte e finestre siano chiuse, che il filtro sia pulito, che il tubo di scarico non sia piegato e sia correttamente collegato, e che la temperatura impostata sia sufficientemente bassa.

Come riporre l'apparecchio a fine stagione?

Scaricare l'acqua, far funzionare in modalità ventilazione per 30 minuti, pulire il filtro, rimuovere il kit finestra, pulirlo, avvolgere il cavo e riporre l'apparecchio in un luogo fresco e asciutto al riparo dalla luce diretta.

MANUALE UTENTE HF09CESVWK HONEYWELL

IT Condizionatore d'aria Locale

Manuale Utente

Leggere attentamente le istruzioni prima dell'utilizzo dell'apparecchio

PT Ar Condicionado Local

Manual do Utilizador

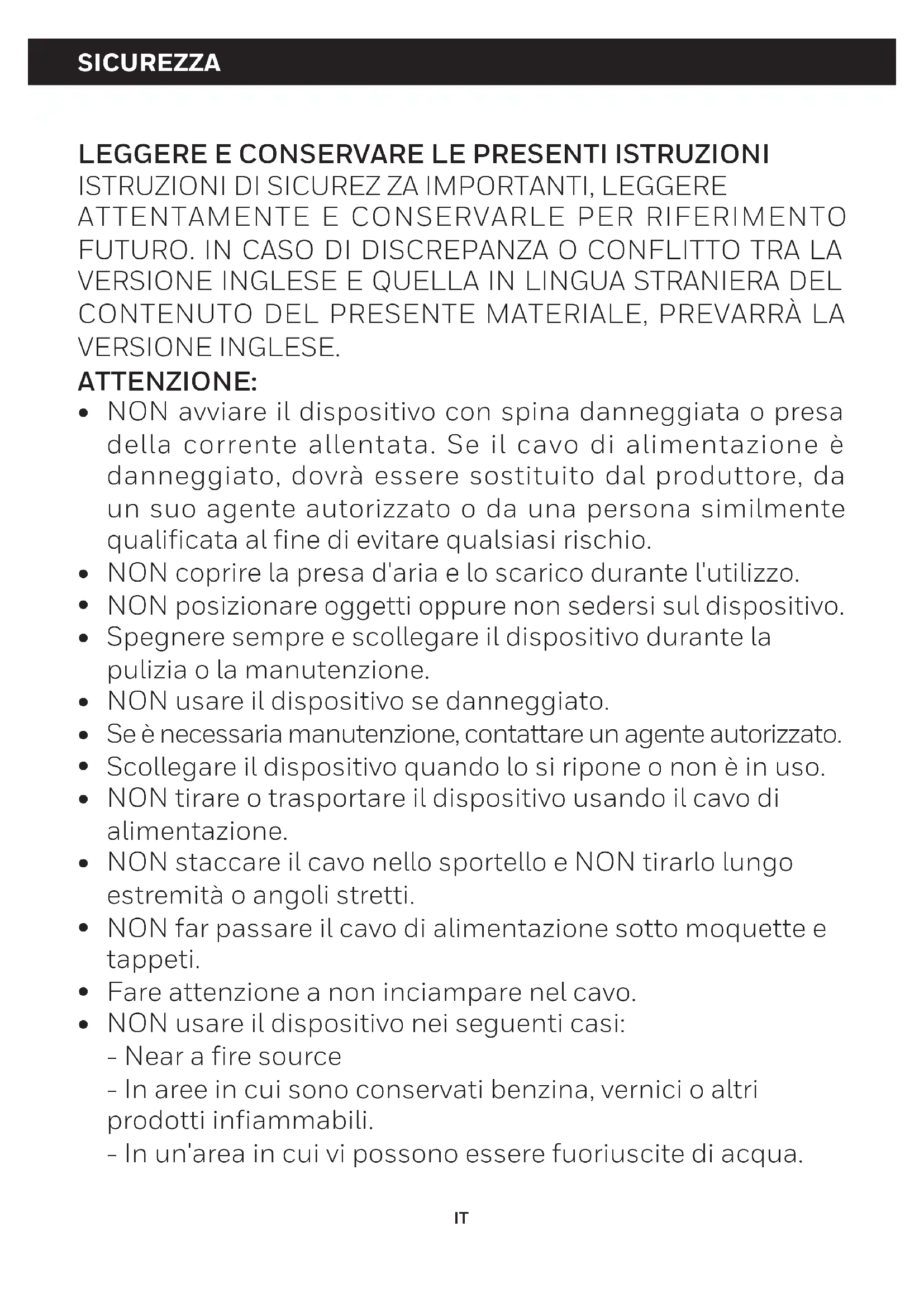

• NON avviare il dispositivo con spina danneggiata o presa della corrente allentata. Se il cavo di alimentazione è danneggiato, dovrá essere sostituito dal produttore, da un suo agente autorizzato o da una persona similmente qualificata al fine di evitare qualsiasi rischio.
• NON coprire la presa d'aria e lo scarico durante l'utilizzo.
• NON posizionare oggetti oppure non sedersi sul dispositivo.
• Spagnere sempre e scollegare il dispositivo durante la pulizia o la manutenzione.
• NON usare il dispositivo se danneggiato.
• Se è necessaria manutenzione, contattare un agente autorizzato.
• Scollegare il disposativo quando lo si ripone o non è in uso.
• NON tirare o trasportare il dispositivo usingo il cavo di alimentazione.
• NON staccare il cavo nelle sportello e NON tirarlo lungo estremità o angoli stretti.
• NON far passare il cavo di alimentazione nelle moquette e tappeti.
• Fare attentzione a non inciampare nel cavo.

• NON usare il dispositivo nei seguenti casi:

• Near a fire source

• In aree in cui sono conservati benzina, vernici o altri prodotti infiammabili.

• In un'area in cui vi possono essere fuoriuscite di acqua.

• NON toccare la presa o il dispositivo con le mani bagnate.

• Prerendere sempre precauzioni di sicurezza di base quando si usano dispositivi elettrici.
• Questo dispositivo è stato prodotto per uso domestico e non deve essere utilizzato per altri scopi.
• NON usare una prolunga con quello dispositivo. Utilizzare solo il kit di installation fornito per installare quello dispositivo. NON cercare di estendere il tubo di scarico oppure di installare il dispositivo utilizzato metodi diversi da quelli indicati nel presente manuale. Un'installazione errata potrebbe invalidare la garanzia esistente.
• NON usare una prolonga con quello dispositivo.
• Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su, nonché da persone con capacità fisiche, sensoriali o mentali ridotte oppure che mancano di esperienza e di conoscenze solo se tutte supervisione o se sono state loro fornite istruzioni inerenti l'utilizzo sicuro del dispositivo e se hanno compreso i rischi adesso legati. I bambini dovranno astenersi dal giocare con il dispositivo. La pulizia e la manutenzione non dovranno essere realizizzate da bambinienza supervisione.
• Non inserire mai le dita o bastoncini nell'uscita dell'aria. Prestare particolare attenzione nell'ammonire i bambini di tali pericoli.
• Il produttore non si ritiene responsabile di lesioni causate a personne o danni a oggetti dovuti alla non ottemperanza alle istruzioni di manutenzione e all'uso improprio del disposativo.

• Il dispositivo dovrà essere installato nel rispetto delle normative nazionali di cablaggio.

• Il disposativo non dovrà essere utilizzato da persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o che manchino di esperienza e conoscenze, a meno che non siano sotto supervisione o che vengano fornite loro istruzioni.

• I bambini dovranno essere istruiti a non giocare con il disposativo.

SIMBOLO NOTA	SPIEGAZIONE
	ATTENZIONE	Quito simbolo在哪 che esta unità utilizes un refrigerante infiammabile. Se il refrigerante ha delle perdite e viene esposto a fonte di ignizione esterna, sussiste rischio di incendi.
	CAUTELA	Quito simbolo在哪 che il manuale utente dovrebbe essere letto attendamente.
	CAUTELA	Quito simbolo在哪 che il personale di servizio dovrebbe gestire l'unità in riferimento all'installazione.
	CAUTELA	Quito simbolo在哪 che sono disponibili informazioni quali il manuale operativo o il manuale di installation.

Avvertenze aggiuntive per unità con gas refrigerante R290

• Leggere attendamente le istruzioni prima di usare il dispositorio.
• Il gas refrigerante R290 è conforme alle direttive ambientali europee.
• Questo dispositivo contiene un dato numero di grammi (vedere etichetta sul retro dell'unità) di gas refrigerante R290. La quantità massima di refrigerante è di 0.3 kg.
• Durante lo sbrinamento o la pulizia, non usare altri metodi se non quelli raccomandati dal fabbricante.
• Non posizionare il dispositivo in una stanza con fonti continue di ignizione (es. fiamma libera, dispositivi a gas operativi o radiatori elettrici accesi).
  Non forare en non bruciare.
  Non perforare alcuna parte del circuito di refrigerazione.
• Il gas refrigerante potrebbe essere inodore.
  Il dispositivo delve essere installato, usato e conservato in un'area superiore ai 12m^2
• L'accumulo di potenziali perdite di refrigerante in un luogo non ventilato potrebbe portare a incendi o esplosioni in caso il refrigerante entrasse in contatto con riscaldatori elettrici, stufe o altre fonti di ignizione.
  Il dispositivo deve essere conservato in modo tale da prevenire danni meccanici.
• Solo personne autorizzate da un'organizzazione accreditata che certifichi la loro competenza possono gestire i refrigeranti nel rispetto della legislazione specifica dell'industria di riferimento in caso di operazioni in circuiti di refrigerazione.
• Eventuali riparazioni dovanno essere effettuate sulla base delle raccomandazioni del fabbricante.
• La manutenzione e le riparazioni che richiedano l'assistenza di altri personale qualificato devono essere effettuate nelle supervisione di specialisti nella uso di refrigeranti infiammabili.

Congratulations per aver acquistato quello condizionatore d'aria locale a nido d'ape.

In riferimento alle informazioni inerenti l'installazione, la manipolazione, la manutenzione, la pulitura e lo smaltimento del dispositivo, vi ringraziamo di fare riferimento al paragrafo sottostante del manuale.

SUGGERIMENTI UTENTE

I condizionatore d'aria locale sono l'ideale per un raffreddamento spot. Il compressore, il condensatore e l'evaporatore sono ubicati in un'unita compatta. L'aria viene deumidificata e raffreddata quando un tubo di scarico flessibile manda fuori il calore. Il condizionatore d'aria locale include un kit finestra autosfiatante. Non è necessaria installazione permanente. Il disposativo è simplice da spostare da una stanza all'altra ed offre una soluzione di condizionamento dell'aria veramente flessibile.

Sistema di auto-evaporazione - Il disposito evapora automaticamente la condensa tramite il tubo di scarico. Non c'è necessità di svuotare il serbatoio di drenaggio, eccezione fatt per l'utilizzo in condizioni di estrema umidità. Leggere e seguire accuratamente le istruzioni.

Per garantire un'efficienza ottimale del prodotto, tenere porte e finestre chiuse nelle si utilizza un condizionatore d'aria locale o un deumidificatore. Se il prodotto viene usato in sola funzione ventilatore, una finestra aperta potrebbe migliorare la circolazione dell'aria.

Funzione Raffreddamento e Deumidificazione

Funzione Ventilatore

Important:

Prima di installare il dispositivo, posizionarlo in VERTICALE per 1 ora prima dell'uso al fine di permettere che il refrigerante si stabilizzi. La presa d'aria si après automaticamente all'accensione del dispositivo e si chiude automaticamente al suo spegnimento. Regolare manualmente la ventola dell'aria ubicata in cima al dispositivo per regolare la direzione del flusso d'aria.

• Seguire le istruzioni di installmente per impostare il dispositivo.
  Attaccare il dispositivo ad un circuito a terra adeguato. NON attaccare ad una prolonga.

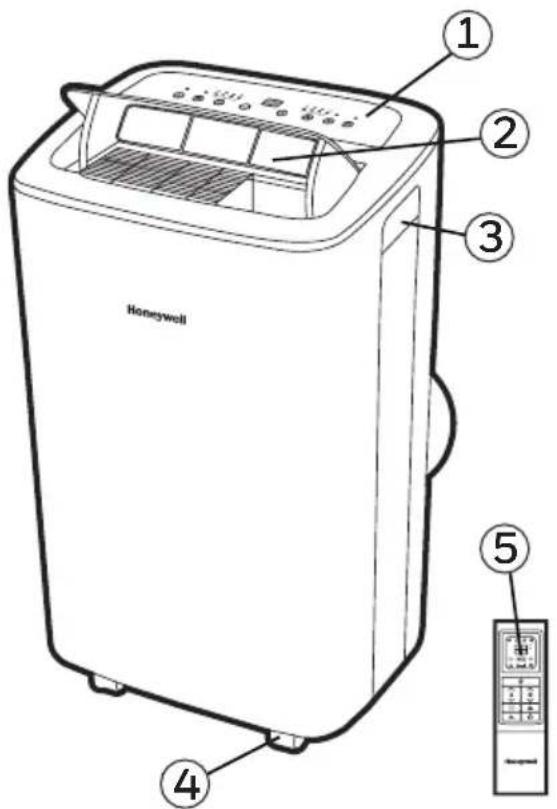

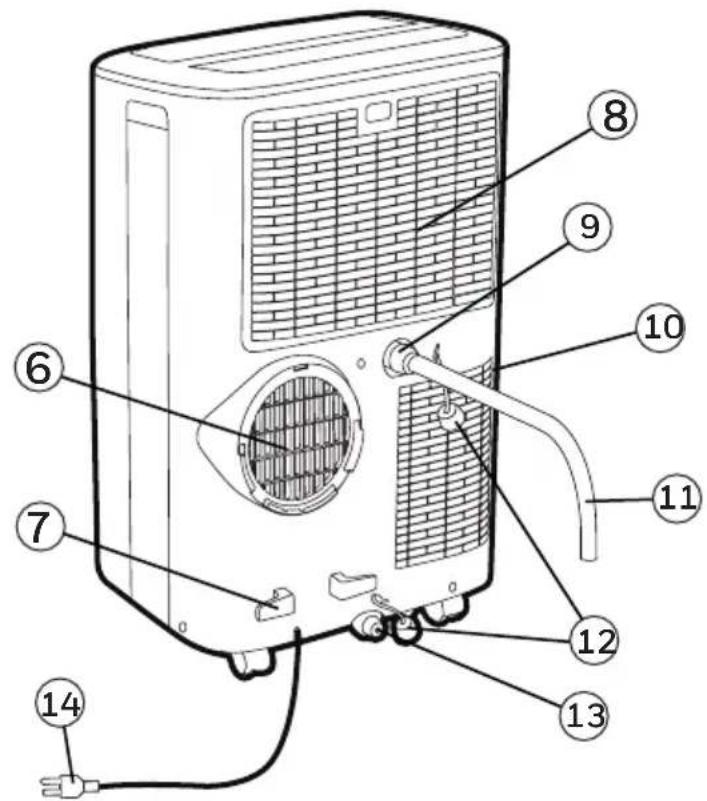

1) Pannello di controllo 9) Tappo di scarico di gomma
superiore
(Modalità deumidificatore)
2) Uscita dell'aria 10) Filtro dell polvere inferiore
3) Maniglia 11) Tubo drenaggio
(per drenaggio continuo)
4) Rotelle 12) Cappuccio del tappo di scarico
(5) Telekomando 13) nferiore gomma tappo di scarico
Modalità di aria condizionata)
6) Connetto tubo di scarico 14) Cavo di alimentazione
7) Avvolgicavo
8) Filtrodellpolvere superiore

E' importante che vengano seguite le istruzioni di installatione sostosti al fine di una corretta installazione di quello Condizionatore d'aria locale. Vi preghiamo di contattare il Supporto Clienti in caso di difficultà o quesi inerenti le procedure di installatione.

x1

x1

x1

0
x2

x1

Kit di installmente:

1. Kit staffa finestra (1 Kit) 5. Tubo di scarico (1 Pezzo)
2. Adattatore pannello (1 Pezzo) 6. Guarnizione in schiuma (adesiva) (2 Pezzi) staffa Finestra
3. Connettore tubo di scarico (1 Pezzo) 7. Guarnizione in schiuma (non adesiva) (1 Pezzo)
4. Puntina di plastica (2 Pezzi)

Fasi di installmente:

1. L'adattatore del pannello della staffa della finestra, il tubo e il connettore del tubo sono pre-assemblati nella confezione.

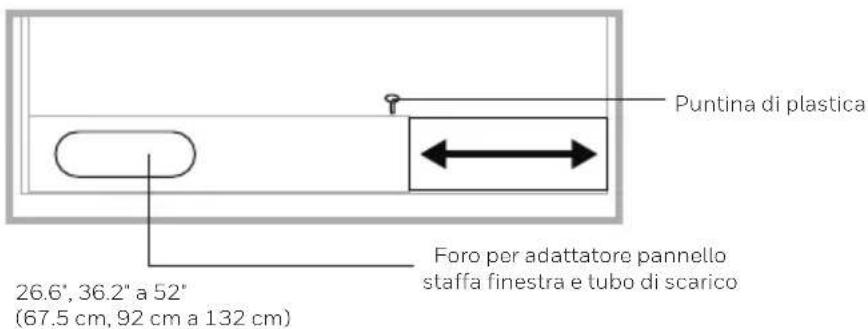

1. Regolare la staffa della finestra in base all'ampiezza o all'altezza della vostra finestra ed insere le puntine di plastica per fissarla nella posizione desiderata. Troverete un foro nel punto in cui il tubo di scarico dovrà poi essere inserito in seguito. Assicurarsi che il foro non sia bloccato.

Note: Dopo aver regolato la staffa della finestra alle dimensioni della finestra, rimuoverla alla finestra e seguire le istruzioni sottostanti.

1. Collegare il tubo al foro di scarico posteriori sul retro del dispositivo. Far scorrere il connettore del tubo, quindi ruotare in senso orario finché non sare fissato in posizione.

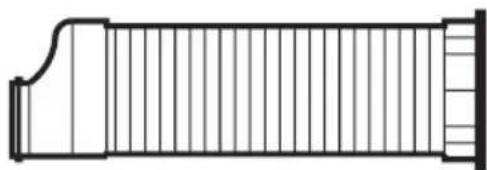

Tubodi scarico:

Dia. 5.9^ (15 cm)

Lunghezza: 10.6° a 59" (27 cm a 150 cm)

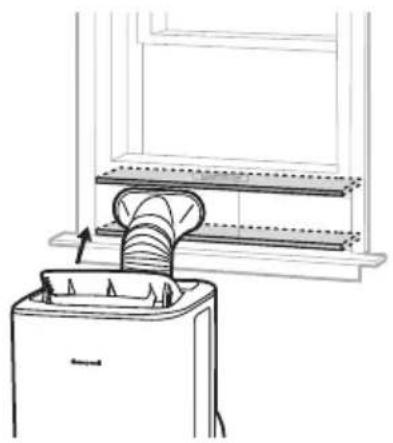

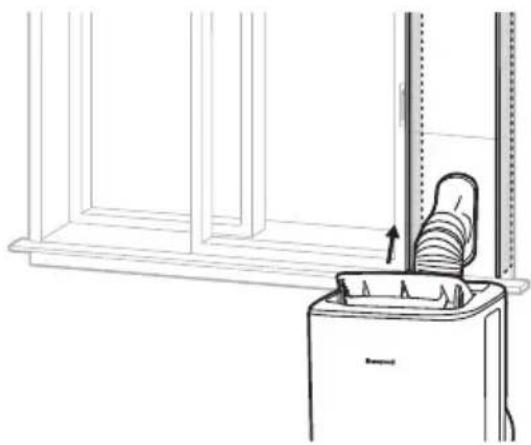

1. Collegare la staffa della finestra all'adattatore del pannello della staffa della finestra. Assicurarsi che tutti i collegamenti siano saldi ed installati adeguatamente.

2. Tagliare la guarnizione in schiuma (adesiva) alla lunghezza adeguata ed attaccarla al telao e alla cornice della finestra.

3. Collegare la staffa della finestra alla finestra.

Finestra scorrevole orizzontale

Finestra scorrevole verticale

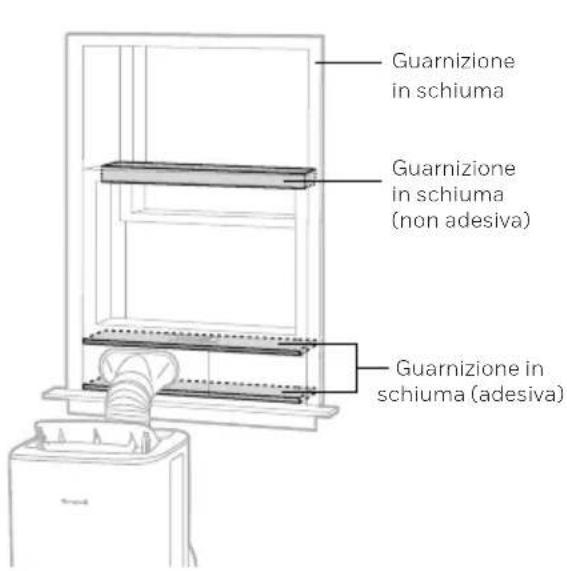

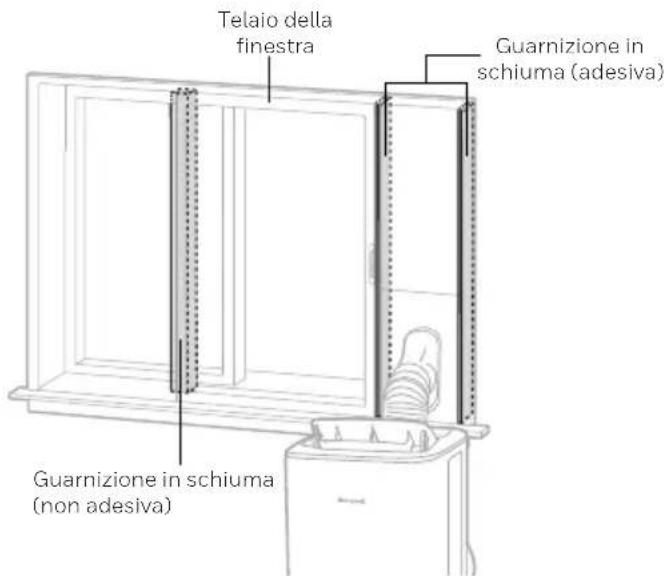

1. Tagliare la guarnizione in schiuma (non adesiva) in base alla lunghezza della finestra. Inserire la guarnizione di schiuma (non adesiva) tra il telaio interno della finestra e il vetro esterno per evitare che aria e insetti entrino nella stanza.

Finestra scorrevole orizzontale

Finestra scorrevole vertical

1. Il condizionatore d'aria locale è ora pronto all'uso.

Important:

Non sostituire o allungare il tubo di scarico in quanto questo potrebbe causare malfunzionamento del disposativo.

ATTENZIONE: La garanzia di quello prodotto sare invalidata se verrà aggianta una prolunga al kit originario fornito oppure se l'installazione verrà realizata in modo diverso da quantoindicato delle istruzioni del produttore,enza previa consulatoria. Vi preghiamo di contattare il Supporto Clienti per supporto durante le procedure di installmente, se necessario.

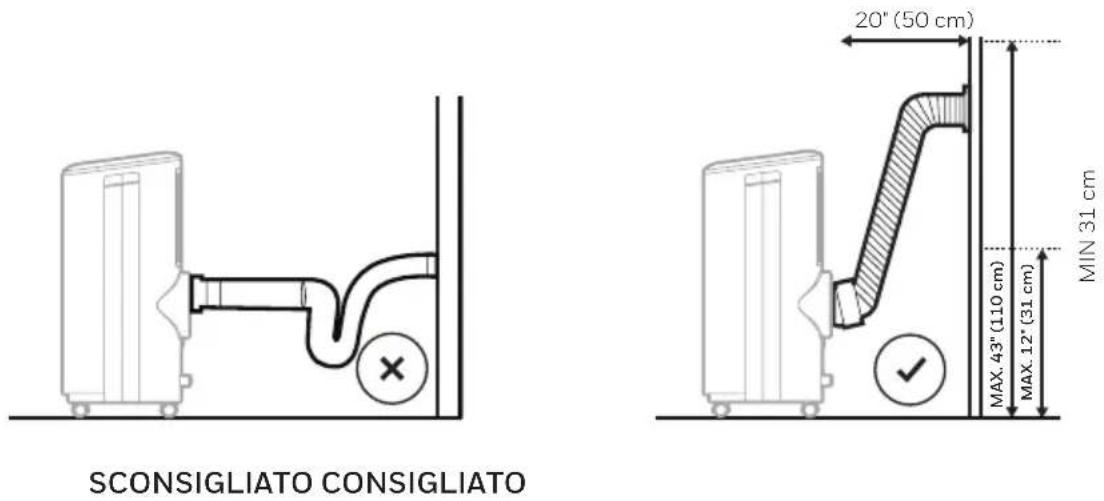

• Il tubo di scarico fornito ha un diametro di 5.9'' (15 cm) e può essere allungato dai 10.6" a 59" (27 cm a 150 cm).
  Non piegare (come molto di fatto) il tubo di scarico. Un tubo piegato bloccherà l'aria di scarico e causerà il malfunzionamento o il blocco del dispositivo.
• Assicurarsi che il retro del dispositivo sia lontano almeno 20^ (50 cm) alla parete. Non posizionare il dispositivo di fronte a tende o tendaggi in quanto potrebbero ostruire il flusso d'aria.

Note: A causa dell'alimentazione dell'unità all'avvio, possono aver luogo cadute di tensione, il che può influire sulle altre attrezzature (es. illuminazione notturna). Si prega di assicurarsi che l'unità sia collegata ad una fonte di alimentazione con un'impedenza diSYSTEMA massimo autorizzato Zmax di 0,306 Ohm. Se si necessitano ulteriori chiarimenti, si prega di contattare il proprio ente di fornitura elettrica locale.

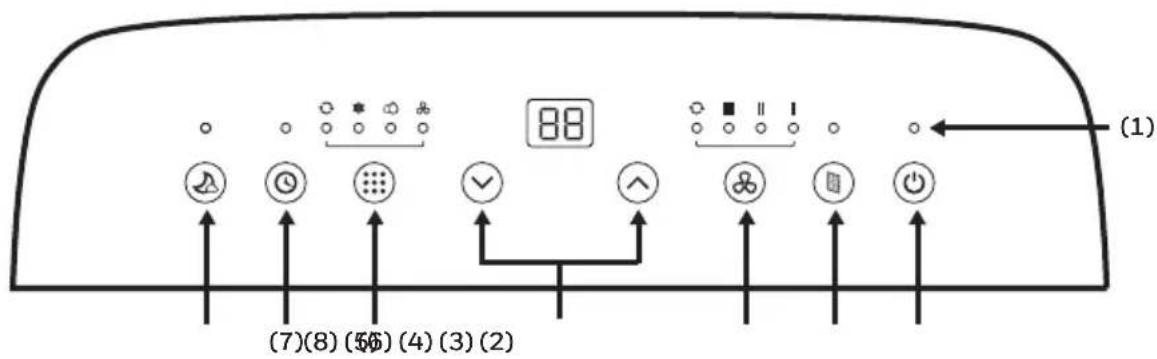

PANNELLO DI CONTROLLO

1) Spie 5) Controlli impostazione timer/temperatura
2) Controllo di potenza 6) Controllo modalità
3) Resettaggiochio 7) Controllo timer
4) Controllo velocità ventola 8) Controllo sonno

FUNCTION BUTTONS

CONTROLLO ALIMENTAZIONE

Il Controllo di alimentazione accende e spegne il dispositorico. Quando il dispositorico è collegato ad una presa elettrica adeguata, la spia POWER diventerà rossa aindicare che il dispositorico si trovà in Modalità Standby, pronto ad essere acceso in agli momento. La ventola dell'aria si aprirà automaticamente quando il dispositorivo è su ON e si chiuderà automaticamente quando il dispositorivo è su OFF.

RESETTAGGIO Filtro

Quando l'operatività ha raggiunto le 250 ore, si accenderà la luce del Resettaggio filtro. Specnere il condizionatore d'aria locale e rimuovere accuramente i filtri dal disposito e pulirli. Riposizione are filtri e premere il tasting Resettaggio filtrlo; la luce del Resettaggio filtro si accenderà e sare a zzerato il tempo di operatività.

CONTROLLO VECOCITA VENTOLA

4 impostazioni: alta, media, bassa e auto.

Nota: La velocità della vento Auto cui quere selezionata solo in modalità raffreddamento.

TASTI FUNZIONI (CONTINUA)

CONTROLLO TEMPERATUREA

• Il display di default imposta la temperatura.
• In modalità raffreddamento, una volta premuto il tasto o , viene visualizzata la temperatura impostata e potra essere regolata.

Nota: premendo entrambi i tasti contemporaneamente, il display cambiera da celsius (°C) a fahrenheit (°F).

CONTROLLO MODALITA

Impostazioni: Climatizzazione, Deumidificazione, Ventola.

La spia luminosa corrispondente si illuminerà aindicare l'attuale impostazione della modalità.

• Modalità Aria Condizionata (COOL)

Regolare la velocità della ventola e la temperatura dell'aria secondo il vosto comfort. L'intervallo di regolazione della temperatura è tra 16^ - 32^ (60°F - 90°F).

L'intervallo di temperatura ambiente è 16^ - 35^ (60°F - 95°F).

• Modalità Deumidificatore (ASCIUT)

La velocità della ventola è preimpostata a BASSA.

Note: Se il disposativo fosse utilizzato principalmente come deumidificatore, non collegare il tubo di scarico. Sarà allora necessario un drenaggio continuo (fare riferimento a drenaggio continuo per modalità deumidificatore).

IMPORTANTE: la modalità Deumidificatore viene usata per supportare la riduzione di umidità ma l'effetto di deumidificazione non sare lo stesso di apparecchiature in cui è prevista solo funzione di deumidificazione. Il deumidificatore incorpore regola automaticamente il livello di deumidificazione in base alla temperature ambiente della stanza. Non è possible regolare la percentuale di umidità desiderata. Il display frontale在哪么 solo la temperature corrente e desiderata. Non在哪 i livelli di umidità.

• Modalità Ventilatore

Per una circolazione dell'ariaenza raffreddamento.

Nota: La velocità automatica della ventola non può essere selezionata in modalità ventilatore.

• Modalità Auto

Premere oppure per selezionare la temperatura desiderata.

In questa modalità, il dispositorio selezionali automaticamente raffreddamento o ventola in base alla temperatura impostata o alla temperatura ambiente. Il condizionatore d'aria locale controllerà automaticamente la temperatura ambiente.

Nota: la velocità della ventola non può essere regolata in modalità auto.

TASTI FUNZIONI (CONTINUA)

CONTROLLO TIMER

Il timer è regolabile tra 1-24 ore.

SPEGNIMENTO AUTOMATICO:

Mentre il disposativo è attivo, premere il tasting o TIMER e il display lampeggerà. Mentre il display lampeggia, premere il tasting o o per selezionare il numero di ore in cui si desidera che il disposativo si spenga automaticamente.

ACCENSIONE AUTOMATICA:

Mentre il disposativo si trov in modalità standby (collegato con spia accesa), premere il tasting TIMER e il display lampeggerà. Mentre il display lampeggia, premere il tasting o v per selezionare il numero di ore entro cui si desidera che il disposativo si accenda automaticamente.

Quando è attiva la Modalità Sospensione, la temperature auminerà di 1^ o 1^ dopo la prima ora di raffreddamento, e auminerà ulteriamente di 1^ o 1^ après la seconda ora di raffreddamento. Il dispositorio manterrà但这a temperatura per 5 ore. La temperatura si ridurà poi di 1^ o 1^ alla settima ora e si ridurà ulteriamente di 1^ o 1^ alla decima ora. La modalità sospensione si disattiverà automaticamente.

Nota: La modalità sonno più essere disattivata.

ALLARME SERBATOIO ACQUA PIENO

Si più accumulatinge condensa nel dispositoivo.

Se il serbatoio interno è piano, sare visualizzato un codice erre "P1" e l'allarme emetterà un segnale acustico per 30 secondi. Il dispositorio non sare operativo finché l'acqua non sare drenata dal tappo di scarico inferiore (fare riferimento a Drenaggio Condensa Acqua).

Dopo aver spento il condizionatore d'aria locale, il compressore non si avviere immediatamente. Si dovranno attendere circa 4 minuti prima che si riaccenda.

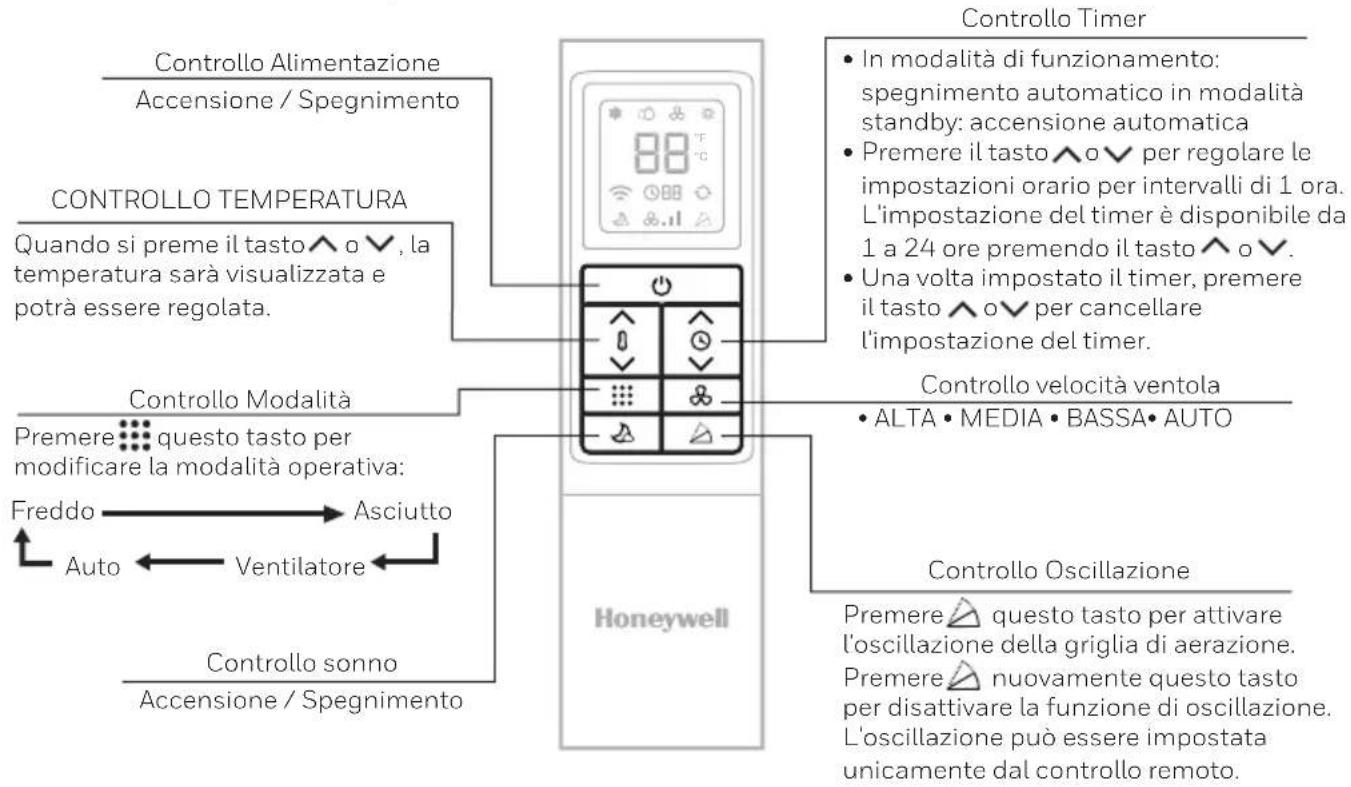

TELECOMANDO

A tutte le funzioni chiave si può accederaretramite controlo remoto.

Nota:

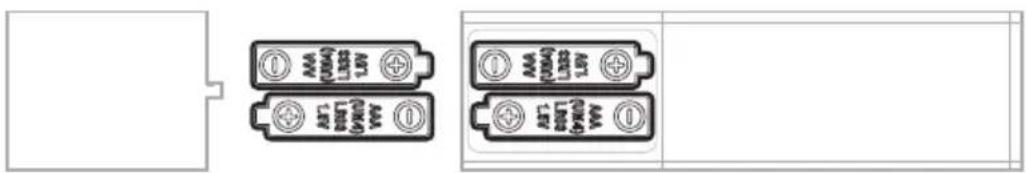

• Installazione batteria: rimuovere il coperchio sul retro del telecomando e insereire due batterie AAA con i poli + e - rivolti nelle direzioni adeguate, in base ai simboli di polarità.

Attenzione:

• Usare solamente due batterie AAA oppure IEC RO3 1,5V.
  Rimuovere le batterie se il telecomando non viene utilizzato da un mese o piu.
• Tutte le batterie dovranno essere sostuite allo stesso tempo, non mescolare batterie nuove e vecchie.
  Non mescolare batterie alcaline, standard (carbonio-zinco) o ricaricabili (nichel-cadmio).
• Smaltire le batterie usate in modo appropriato.

Manutenzione del dispositivo:

1. Spagnere il dispositivo prima di scollegarlo nella corrente.
2. Pulire il disposativo unicamente con un panno morbido e asciutto.

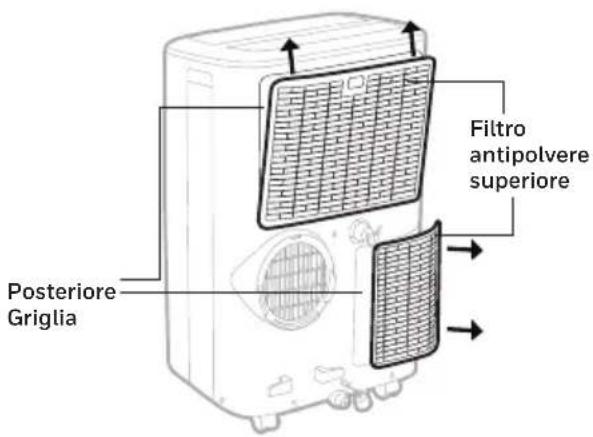

Manutenzione filtering dell'aria:

Il filtro dell'aria deve essere pulito agli due settimane per mantenere l'ambiente pulito e l'efficienza del raffreddamento dell'aria. Si prega di seguire le istruzioni sottostanti per la pulitura dei filtri dell'aria:

1. Spagnere e scollegare il condizionatore d'aria locale dalla presa elettrica.
2. Rimuovere il filtrlo superiore / grill, svitare il filtrlo inferiore / grill e rimuovere con attenzione.
3. Lavare delicatamente con acqua e/o detergente liquido diluito. Sciacquare accuratamente e rimuoverde delicatamente l'acqua in effesso dai filtri. Assicurarsi che i filtri siano asciutti prima di reinstallarli.

Nota: potete utilizzare un aspirapolvere per rimuovere la polvere.

1. Sostituire la griglia superiore sull'unità e reinstallare la griglia inferiore con la vite.

ATTENZIONE: NON avviare o accendere il condizionatore d'aria locale durante la pulitura oppure quando uno o entrambé le Griglie posteriori sono state rimosse dal dispositivo, oppure se una o entrambé le griglie posteriori non sono ben salde. NON cercare di maneggiare o toccare le parti o il cablaggio all'interno del condizionatore d'aria locale dopo la rimozione delle griglie posteriori dal dispositivo. Farlo potrebbe causare gravi lesioni o shock elettrico.

Conservazione e Manutenzione di fine stagione:

Se il disposativo non viene utilizzato da molto tempo, agire come segue:

1. Assicurarsi di far drenare la condensa rimanente. Rimuovere il tappo di scarico inferiore e utilizzare una bacinella molto profonda per raccogliere l'acqua (assicurarsi di riposizione are il tappo di scarico una volta terminato).
2. Per far asciugare l'umidità inccesso, accendere il disposativo unicamente in modalità Ventilatore per 30 minuti prima di riporre.
3. Spagnere e scollegare il condizionatore d'aria locale alla presa elettrica.
4. Rimuovere il filtro dell'aria e pulire con acqua. Asciugare il filtrlo dell'aria, dopodiché reinstallare.
5. Scollegare il kit di installmente finestra:

Rimuovere il tubo dall'unità ruotando in senso antiorario e quindi allontanandolo.
- Rimuovere la guarnizione in schiuma, la staffa della finestra, l'adattatore del pannello della staffa della finestra e il connettor del tubo.
- Si consiglia di conservare le parti del kit finestra in una busta assieme al telecomando e di posizionarli assieme al condizionatore d'aria locale.
- Se necessario, potrete pulire il kit finestra con un panno umido e dell'acqua prima di riporre. Assicurarsi che tutte le parti del kit finestra siano asciutte prima di riporli.

1. Coprire il condizionatore d'aria locale con un panno/busta di plastica prima di riporlo, al fine di proteggere la superficie del dispositivo da polvere e graffi.
2. Si consiglia di avvolgere il cavo di alimentazione prima di riporre il dispositivo e assicurarsi che il cavo non subisce inclinazioni e pieghe.
3. Riporre il condizionatore d'aria locale in un luogo fresco e asciutto, lontano alla luce diretta del sole.

Quando vi è un'eccessiva condensa di acqua all'interno dell'unità, il condizionatore d'aria locale si arresta e migliorata un codice di erre "P1" con un allarme. Questo indica che la condensa dell'acqua deve essere scarcicata usinge le seguenti procedure:

Drenaggio manuale in modalità Raffreddamento, Deumidificazione e Auto

L'acqua potrebbe aver bisogno di essere drenata in aree a forte umidità.

1. Scollegare il dispositivo alla corrente.
2. Posizione are il vassoio di raccolta sotto il tappo di scarico di gomma inferiore. Vedere diagramma.
3. Rimuovere il cappuccio del tappo di scarico.
4. L'acqua drenerà e sare raccolta nel vassoio di raccolta.
5. Una volta drenata l'acqua, riposizione are il cappuccio del tappo di scarico.
6. É ora possibile accendere il disposativo.

Drenaggio continuo per Modalità Deumidificatore

Mentre si utilizza il dispositivo in modalità deumidificatore, si consiglia un drenaggio continuo.

1. Scollegare il dispositivo alla corrente.
2. Rimuovere il tappo del tappo di scarico superiore. L'acqua residua potrebbe fuoriuscire, quando si prega di averere una padella per raccogliere l'acqua.
3. Collegare il tubo di drenaggio (incluso) al tappo di scarico superiore. Vedere diagramma.
4. L'acqua può essere scaricata continuamente attraverso il tubo di scarico in uno scarico o secchio a pavimento.
5. Sostituire il tappo del tappo di scarico.
6. Potete ora accendere il dispositivo.

La seguente guida per la risoluzione dei problemi elenca i problemi più comuni. Se il problema persiste, contattare il supporto al cliente. Scollegare il dispositivo alla fonte di alimentazione prima di cercare di risolverre il problema.

PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il condizionatore d'aria locale non si avvia	Assenza di elettricità. Verificare l'alimentazione.
	Le batterie del telecomando devono essere sostituite.	Cambiare le batterie del telecomando.
	Il cavo di alimentazione non è collegato correttamente.	Rimuovere e ricollegare il cavo di alimentazione.
Funzione solo per breve tempo	La temperature del termostato è troppo vicina alla temperature ambiente.	Diminuire la temperature.
	Il bocchettone dell'aria è bloccato.	Assicurarsi che il tubo di scarico sia correttamente collegato.
	Ci sono delle pieghe nel tubo di scarico dell'aria.	Collegare il tubo di scarico secondo le istruzioni a pagina 3.
PROBLEMA POSSIBILE CAusa SOLUZIONE
Funziona ma non raffredda.	Una porta/ finestra è aperta.	Assicurarsi che porte e finestre siano chiuse.
	Il filtrò dell'aria è sporco. Purlire il filtrò dell'aria.
	Il tubo di scarico è staccato.	Reinstallare correttamente il tubo di scarico (fare riferimento alla categoria Installazione).
	La temperature è troppo alta.	Diminuire la temperature.
	Il bocchettone dell'aria è bloccato.	Rimuovere il blocco.
	Le dimensioni della stanza sono maggiori di quale consigliate.	Spostare il dispositivo in una stanza più piccola.
	Le grande dimensioni o il numero delle finestre riducono il livello di raffreddamento.	Coprire le finestre con delle tende o tendine.
Non verrà eseguito e verrà visualizzato il codice di erre "P1"	Condensa inccesso all'interno del serbatoio.	Far drenare l'acqua (fare riferimento a Drenaggio Condensa).

CODICE ERRORE POSSIBILE CAUSA ERRORE
"E1" Sensore	temperatura interna fallito (circuito aperto o corto circuito).
"E3" Sensore	temperatura evaporatore fallito (circuito aperto o corto circuito).
"P1" Allarme serbatoio piano.

LEIA E GUARDE ESTAS INSTRUÇÉS

INSTRUÇOES DE SEGURANÇA IMPORTANTES LEIA ATENTAMENTE E GUARDE PARA REFERÊNCIA FUTURA. NO CASO DE QUALQUER INCONSISTÊNCIA OU CONTRADIÇÃO ENTRE A VERSão EM INGLês E QUALQUER OUTRA VERSão EM OUTRO IDIOMA SOBRE O CONTEUDO DESE MATERIAL, A VERSão EM INGLês PREVALECERA.

WARNING:

IT Made in P.R.C. © 2019 JMATEK Limited. Tutti diritti riservati: Il Marchio Honeywell è uato sosto licenza concesse da Honeywell International Inc. Honeywell International Inc. non rilescia una dichiarazione o garanzia relativamente a questo prodotto. Questo prodotto è fabbricato da Airtek Int'l Corp. Ltd. (filiale di JMATEK Ltd.).
