Tipo de producto	Aire acondicionado portátil monobloque
Marca	Honeywell
Modelo	HF09CESVWK
Dimensiones (L x A x H)	Aproximadamente 40 x 35 x 70 cm
Peso	Aproximadamente 25 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Refrigerante	R290 (inflamable, carga máxima 0,3 kg)
Funciones	Enfriamiento, deshumidificación, ventilación, modo automático
Velocidades del ventilador	4 (Alta, Media, Baja, Auto)
Rango de temperatura ajustable	16 °C a 32 °C (60 °F a 90 °F)
Temporizador	1 a 24 horas (apagado/encendido automático)
Control remoto	Sí (pilas AAA incluidas)
Filtro de polvo	Lavable, limpieza cada 2 semanas
Drenaje	Manual (tapón inferior) o continuo (manguera incluida)
Seguridad	Apagado automático en caso de depósito lleno, alarma P1, refrigerante inflamable
Instalación	Kit de ventana incluido, manguera de escape extensible de 27 a 150 cm
Mantenimiento	Limpiar el filtro regularmente, drenar el agua si es necesario
Período de estabilización	Dejar el aparato vertical 1 hora antes de usar
Superficie recomendada	Hasta aproximadamente 25 m²

Preguntas frecuentes - HF09CESVWK HONEYWELL

¿Cómo instalar el aire acondicionado Honeywell HF09CESVWK?

Siga los pasos: ajuste el soporte de ventana al ancho de su ventana, fije el adaptador, conecte la manguera a la salida de aire trasera, instale el soporte en la ventana y use los sellos de espuma para sellar. Consulte la sección de instalación del manual.

¿Qué hacer si aparece el código de error P1?

El código P1 indica un exceso de agua de condensación. Apague y desenchufe el aparato, coloque un recipiente debajo del tapón de drenaje inferior, retire la tapa y deje que el agua fluya. Vuelva a colocar la tapa y vuelva a enchufar.

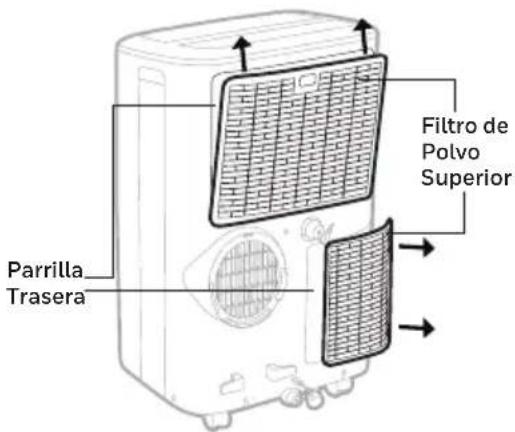

¿Cómo limpiar el filtro de polvo?

Apague y desenchufe el aparato. Retire las rejillas superior e inferior, lave los filtros con agua tibia y un detergente suave, enjuague y seque completamente antes de reinstalar. Limpie cada dos semanas.

¿Puedo usar una extensión eléctrica?

No, no use una extensión eléctrica. Enchufe directamente el aparato en un tomacorriente de pared con conexión a tierra. El uso de una extensión puede anular la garantía.

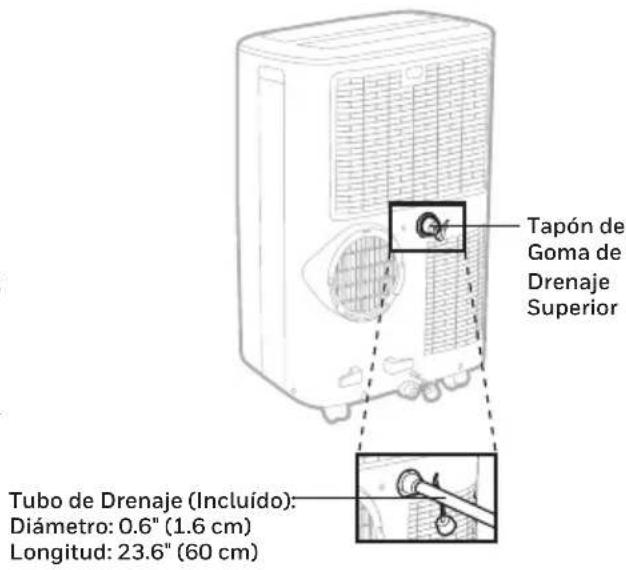

¿Cómo realizar un drenaje continuo en modo deshumidificación?

Desenchufe el aparato, retire el tapón de drenaje superior, conecte el tubo de drenaje suministrado y coloque el otro extremo en un desagüe o un balde. Vuelva a colocar el tapón después de usar.

¿Qué significa la luz de reinicio del filtro?

La luz se enciende después de 250 horas de uso para indicar que el filtro debe limpiarse. Después de la limpieza, presione el botón de reinicio del filtro para apagar la luz.

¿Se puede usar el aire acondicionado en una habitación de más de 12 m²?

Sí, pero la superficie recomendada no está especificada. Asegúrese de que la habitación esté bien cerrada para una eficiencia óptima. El manual indica que el aparato debe usarse en un área superior a 12 m² debido al refrigerante inflamable.

¿Cómo ajustar la temperatura en grados Celsius o Fahrenheit?

Presione simultáneamente las teclas + y - del panel de control para alternar entre Celsius y Fahrenheit.

¿Qué hacer si el aparato no enfría lo suficiente?

Verifique que las puertas y ventanas estén cerradas, que el filtro esté limpio, que la manguera de escape no esté doblada y esté correctamente conectada, y que la temperatura ajustada sea lo suficientemente baja.

¿Cómo almacenar el aparato al final de la temporada?

Drene el agua, haga funcionar en modo ventilación durante 30 minutos, limpie el filtro, retire el kit de ventana, límpielo, enrolle el cable y guarde el aparato en un lugar fresco y seco, protegido de la luz directa.

MANUAL DE USUARIO HF09CESVWK HONEYWELL

ES Aire Acondicionado Local

Manual de Instrucciones

Leayguardeestas instruccionesantes deusar la unidad

NL Lokale Airconditioner

Gebruiksaanwijzing

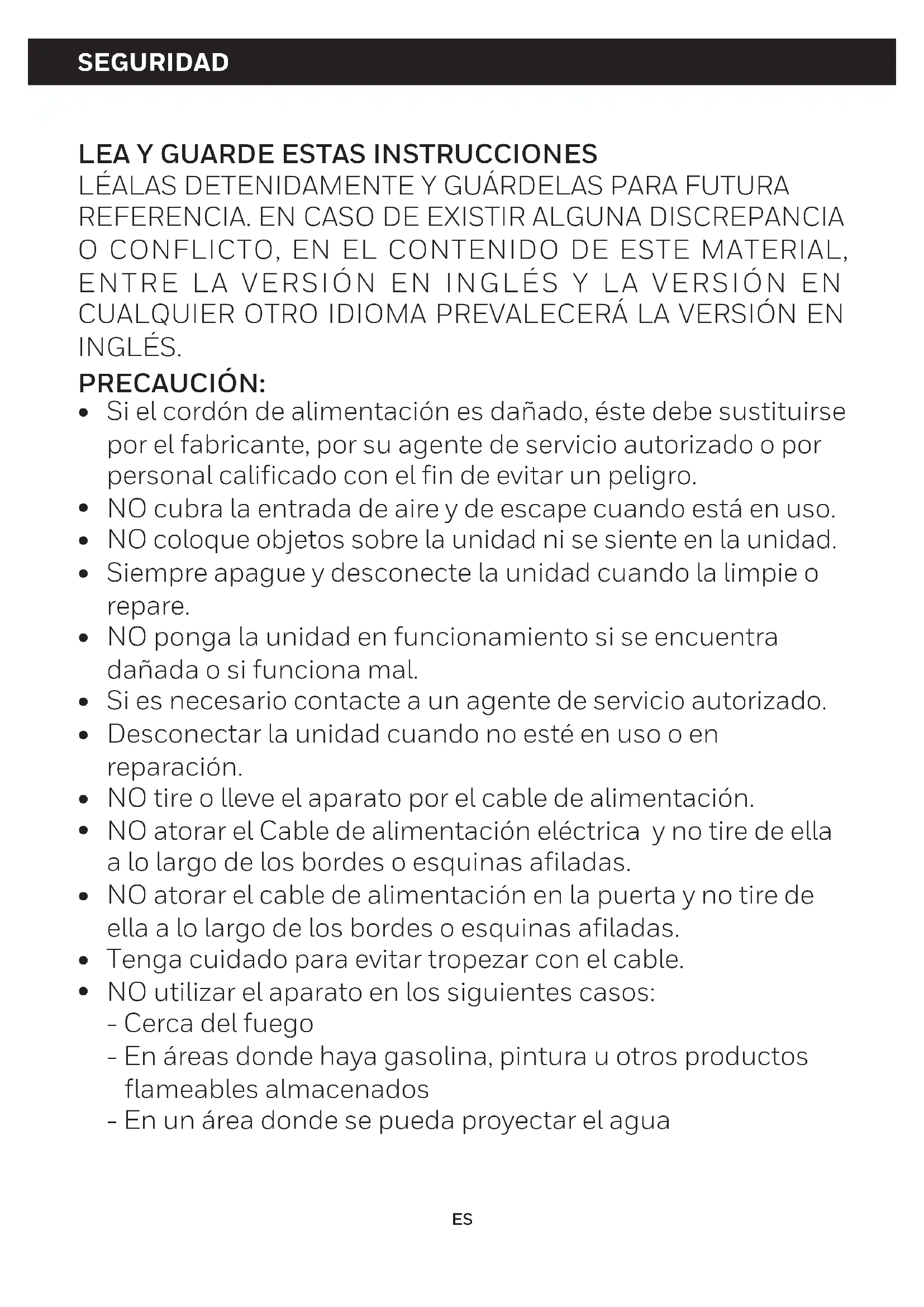

LEAY GUARDE ESTAS INSTRUCCIONES

LEALAS DETENIDAMENTE Y GUARDELAS PARA FUTURA REFERENCIA. EN CASEO DE EXISTIR ALGUNA DISCREPANCIA O CONFLICTO, EN EL CONTENIDO DE este MATERIAL, ENTRE LA VERSION EN INGLÉS Y LA VERSION EN CUALQUIER OTRO IDIOMA PREVALECERA LA VERSION EN INGLÉS.

PRECAUCION:

• Si el cordón de alimentación es danado, este debe sustituirse por el fabricante, por su agente de servicios autorizzato o por personal calificado con el fin de estar un peligro.
• NO cubra la entrada de aire y de escape cuando está en uso.
• NO coloque objetos sobre la unidad ni se siente en la unidad.
• Siempre apague y desconecte la unidad cuando la limpie o repare.
• NO ponga la unidad en funciona bajo su agenda.
• No ponga la unidad en funciona bajo su agenda.
• NO ponga la unidad en funciona bajo su agenda.
• NO ponga la unidad en funciona bajo su agenda.
• Si esnecessary contacte a un agente de service autorizzato.
• Desconectar launidad cuando no está en uso o en reparación.
• NO tire o lleve el aparato por el cable de alimentacion.
• NO atorar el Cable de alimentacion electrica y no tire de ella a lo largo de los bordes o esquinas aflidas.
• NO atorar el cable de alimentacion en la puerta y no tire de ella a lo large de los bordes o esquinas aflidas.
• Tenga cuidado para evaporar tropezar con el cable.

• NO utiliser el aparato en los siguientes casos:

• Cerca del fuego

• EnAreasdondehayagasolina,pintura uotros productos flameablesalmacenados

• En un aire donde se pueda proyector el agua

• NO operar el aire acondicionado cuando está mojado.

• Las precauciones BASicas de seguridad siempre se deben seguir cuando se utilizes aparatos electricos.
• Este producto ha sido fabricado para uso Habitacional y no debe ser utilisé parathers propósitos.
• Utilice solo el kit de instalación proportionado para instalar estaunidad. Utilice solo el kit de instalación proportionado para instalar estaunidad. NO intente extendar la manguera de escape o instalar estaunidad mediante otros métodos que no sean los indicados en este manual. La inapropiada instalación puede anual su garantía.
• NO UTILICE un cable de extension con estaunidad.
• Este aparato pueda ser utilisé por niños de 8 años y mayores y las personas con capacities físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha sido la supervisión o instrucciones relativas al uso del aparato de unaforma segura y comprenda lospeligos involucrado. Los niños no deben hacer con el aparato. La limpieza y mantenimiento del equipo no debe ser hecho por los niños sin supervisión.

• Nunca insertar los dedos obaneas en la calidad de aire. Tenga especial cuidado para advertir a los niños de these peligros.

• El fabricante no se hace responsable de los daños causados a las personas o daños a la propiedad debido a incumplimiento de las instruciones de mantenimiento y el uso indefinido del aparato.

• El aparato se instalará de acuerdo con las normassonianes de cableado.
• Este equipo no se destina para utiliserse por personas (incluyendo niños)@carias, sensoriales o mentales Sean differentes o estén reduidas o carezcan de experiencia o conocimiento a menos queDICas personas reciben una supervision o capacitatacion para el configuracion del aparato.
• Los niños deben ser supervisados para no jugar con el equipo.

SÍMBOLO NOTA	EXPLICACION
	ADVERTENCIA	Este=simbolo muestra que launidadutiliza un refrigerante inflamabile. Si el refrigerante se fuga y se expone a una fuente de ignisión externa, existe riesgo de incendio.
	PRECAUCión	Este=simbolo muestra que elmanual de operacióndebe leerse@cuidadosamente.
	PRECAUCión	Este=simbolo muestra que elpersonal de serviceodebe estar manejando estaunidad con referencia almanual de instalación.
	PRECAUCión	Este=simbolo muestra que lainformation está disponible tanto en elmanual de operación comoen elmanual de instalación

Advertencias adiconiales para unidades con refrigerante de gas R290

Leer cuidadosamente las instrucciones antes de usar la unidad.
- El gas refrigerante R290 cumple con las directivas ambientales europeas.
- Este aparato contiene una cierta calidad de gramos (consultar la etiqueta en la parte posterior de la unidad) de gas refrigerante R290. La calidad maximala de energia de refrigerante es de 0,3 kg.
- Al descogelar o limpiar, no utilizear ningún método que no sea el recomendado por el fabricante.
- No colocar launidad en una habitación con fuentes continuas de ignisión (por exemple, flama abierta, aparato de gas en funcionaimiento o calefactor electrico en funcionaimiento).
No perforary no quemar.
No perforaracular parte del circuito de refrigeracion.
- El gas refrigerante puede ser innodoro.
- Launidaddebeinstalarse,utilizarse yalmacenarse en un area superior a los 12m^2
- La acumulación de posibles fugas de refrigerante en una habitación sin ventilación podra provocar un incendio o una explosión si el refrigerante entra en contacto con calentadores electricos, estufas u otheras fuentes de ignisión.
- Launidaddebealmacenarsedeformaquesevitendañosmecañicos.
- Solo personas autorizadas por unaorganizationacreditada quecertifique su competencia para manegrar refrigerantes de conformidad con la legislacion de la industry deben trabajo en el circuito de refrigerante.
- La reparación de la unidad debe realizarse según las recomendaciones del fabricante.
- El mantenimiento y la reparación que requieran la asistencia de otro personal calificado deben realizarse bajo la supervisión de especialistas en el uso de refrigerantes flammable.

Felicidas por la compra de este versatil Aire Acondicionado Local Honeywell.

En cuando a informacion relativa a la instalacion, Manipulacion, serviceo, limpieza y eliminacion del aparato, agradeceremos consultar el numero parafo del manual.

USO RECOMENDADO

Aire Acondicionado Local son ideales para el enfiambre de lugares. El compresor, condensador y evaporador STL anojados dentro de una unidad compacta. El aire es deshumidificado y enfiado,mrientasuna mangueraflexiblede drenadoaireenviaelcalor al exterior. Una manguera flexible de salute de aire envia el calor al exterior.Esta unidad incluye un juego de accesos paraventanas.Los acondicionadores local de aire portátilles le ofrecen una solution flexible para el acondicionamento de aire.

Sistema de auto evaporacion - La unidad evapora automatisticamente la humedad condensada a工程技术 de la manguera de drenado de aire. No hay necessities de vaciar el tanque de drenaje. Lea cuidadosamente estas instrucciones.

Para asegurar una eficiencia optima del producto, recomendamosmanter las puertas yventanas cerradas cuando este en operation como acondicionador local de aire o deshumidificador. Si el producto se usa tan solo con la functiOn de ventilador, colque la unidadoca de una ventana abierta, de manners que la unidad pueda atraer el aire exterior, y el aire que circula en la habitacion salga por la puerta.

Enfriador, Operación Deshumidificante

Función Ventilador

Important:

Después de transporte, colque la unidad en posición vertical para permitir que el refrigerante se estabilice y espere 1 hora antes de uso. Ajustemanualmente la ventilade aire localizada en la parte superior de la unidad, para ajustar la direccion del flujo de aire.

• Siga las instrucciones de instalación para configurar su unidad.
• Conecte la unidad a un circuito conectado adequadamente a tierra.

No conectar a un cable con extension.

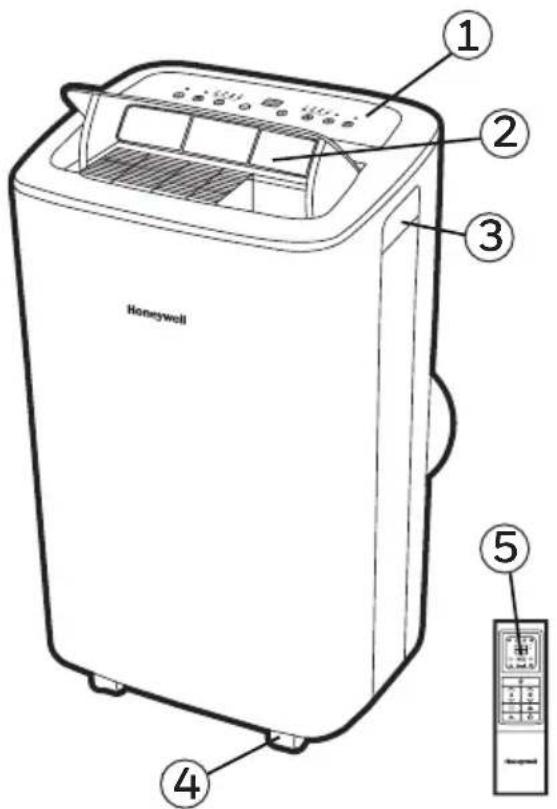

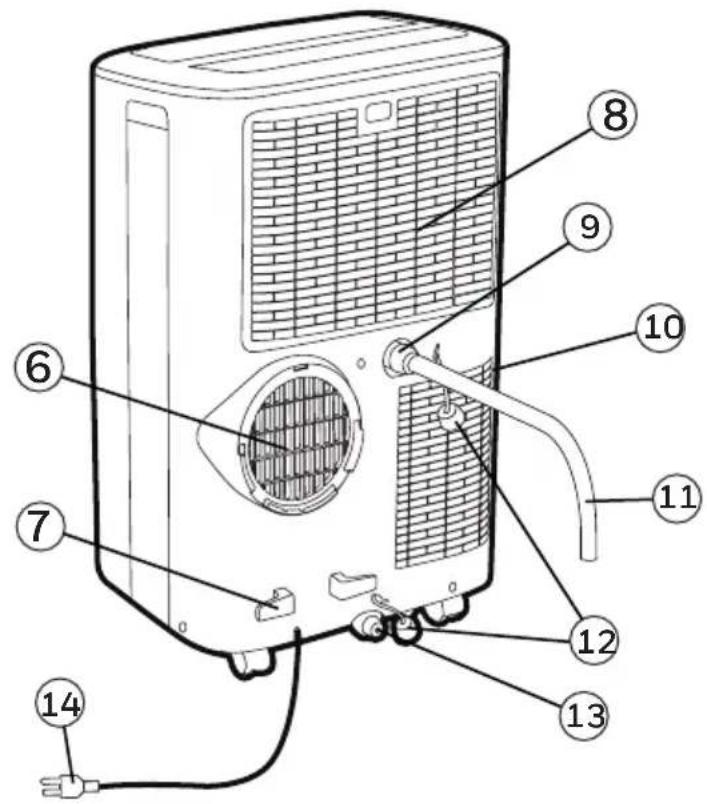

1) Panel de Control 8) Filtro de Polvo Superior
2) Salida de Aire 9) Tapón de Goma de Drenaje Superior (Modo Deshumidificador)
3) Manija 10) Filtro de Polvo Inferior
4) Ruedas 11) Manguera de Drenaje
5) Control Remoto 12) Cubierta del Tapón del Drenaje
6) Conector de la Manguera 13) Tapón de Goma de Drenaje Inferior (Modo Aire Acondicionado)
7) Carrete para Cable 14) Cable de Corriente Eléctrica

Es importante que las instrucciones de instalacion se siguen para la correcta instalacion de este Aire Acondicionado Local. Por favor llamar al Centro de Atencion a Clientes si usted tieneequalquier dificultad o duda con respecto a这些东西procedimientos de instalacion.

x1

x1

x1

0
x2

x1

Kit de Instalacion:

1. Equipo Deslizante para Ventana / Puerta
   (1 Juego) 5. Manguera (1 Pieza)
2. Adaptador para Panel de Ventana
   (1 Pieza) 6. Sello de Espuma (adherible) (2 Piezas)
3. Conector de Manguera (1 Pieza) 7. Sello de Espuma (no adherible) (1 Pieza)
4. Pasador de Drenado (2 Piezas)

Pasos de la Instalación:

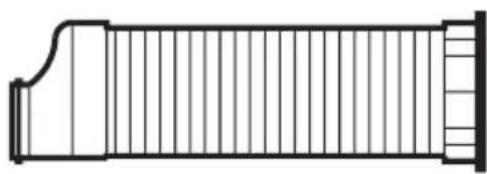

1. El adaptor del panel del soporte de ventsa, manguera y contacto de la manguera está preensamblados bajo del paquete.

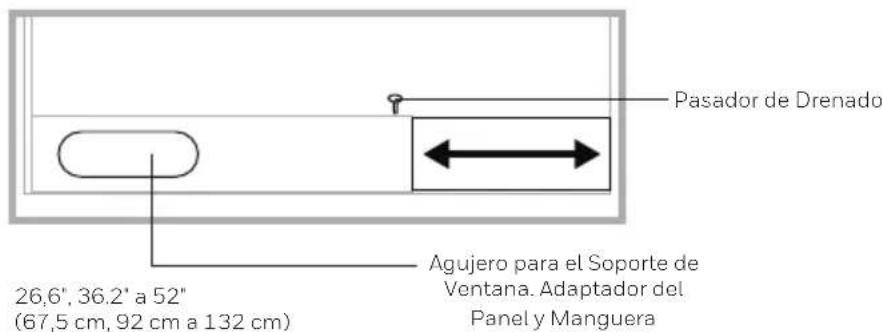

1. Ajuste el soporte de la ventsa a la alta y el ancho de su ventsa e inserte el pasador de plástico para fjar la posicion deseada. Hay un agujero donde la manguera se insertará afterwards. Asegúrese de que este agujero no está bloqueado.

INSTALLACION (CONTINUACION)

Note: Después de ajustar el Adaptador de Soporte De Ventana al時間 de su ventana removerlo de la misma y seguir las siguientes instrucciones.

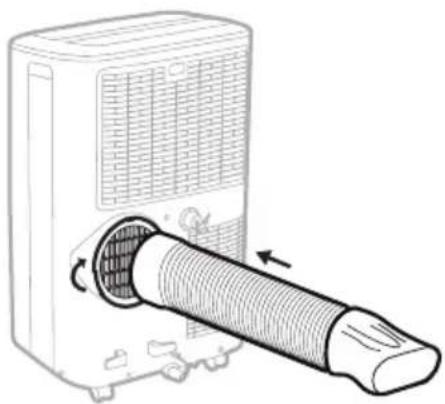

1. Conecte la manguera al escape de salute posterior en la parte de atras de la unidad. Deslice hacía adentro el conector de la manguera, bajo girelo en directiona las manecillas del reloj, hasta que este cerrado en su lugar.

Manguera

Diametro:5,9"（15cm）

Longitud: 10,6" a 59" (27 cm a 150 cm)

1. Conecte el soporte de planta al adaptor del panel del soporte de planta. Asegúrese de que todas las conexiones estén apretadas e instaladas correctamente.

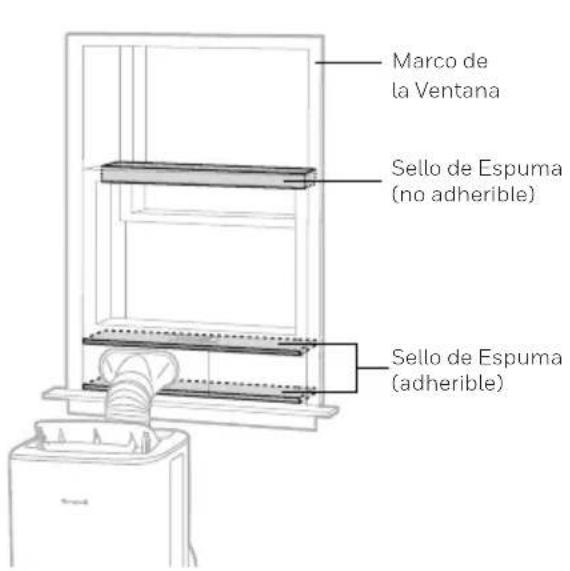

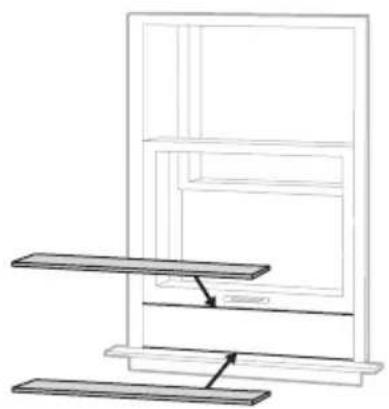

1. Corte los Sellos de Espuma (adherible) en la longitud adecuada yPEGuelos al marco de la ventana.

Ventana Corrediza Horizontal Ventana Corrediza Vertical

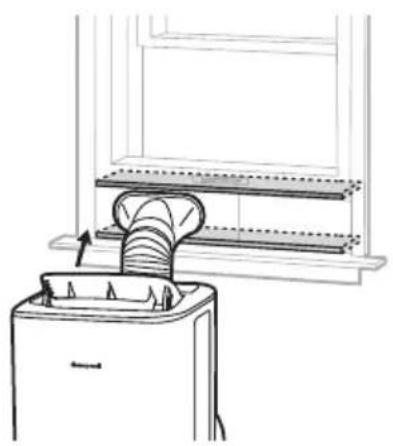

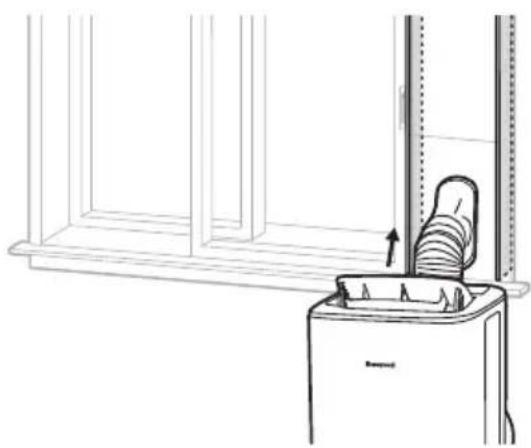

1. Conecte el soporte de ventsa a la ventsa.

Ventana Corrediza Horizontal Ventana Corrediza Vertical

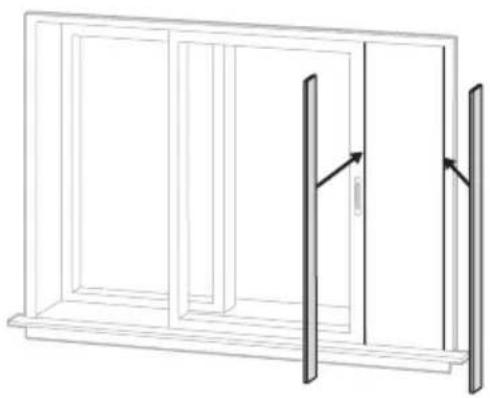

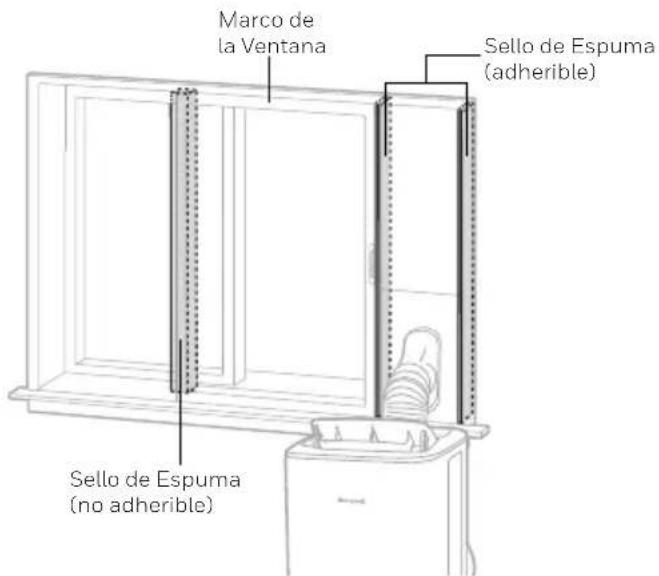

1. Corte los Sellos de Espuma (no adherible) a la longitud de la ventana. Rellene con el Sello de Espuma (no adherible) entre el marco de la ventana y el vidrio exterior de la ventana para estar que el aire y los insectosthern en la habitacion.

Ventana Corrediza Horizontal Ventana Corrediza Vertical

1. Su aire acondiconado local portátil está lista para usarse.

IMPORTANT:

No replazar o alargar la manguera de drenado de aire ya que this podria provocar un malfuncionamento de la unidad.

ADVERTENCIA: Cualquier garantía que se incluya con este producto sera anulada si una manguera de extension se anade al kit de instalación suministrado originalmente o si la instalación se realiza de manière diferente a las instrucciones del fabricante, sin la debida consulta. Póngase en contacto con el Centro de Atencion al Cliente en caso necesario, para Obtener afecta con los procedimientos de instalacion correctos.

• La manguera de salute proportionada tiene un diametro de 5,9" (15 cm) y puede ser extendida de 10,6" a 59" (27 cm a 150 cm).
• No doblar (como se muestra abajo) la manguera de trenado de aire. Una manguera doblada bloqueará el aire de salute y occasionará que la unidad se apague inmediamente.
• Asegürese que la parte trasera de la unidad está a al menos 20^ (50 cm) in de distancia de la pared.

Note: Debido a la entrada de energia de la unidad al encenderla, poder occurrir bajas en el voltage y estas poder influrir en otheros equipos (ejemplo: Disminución de las luces). Por favor, asegúrese de que la unidad está connectada a un suministro con una impendancia de sistemas del máximo permitted Z_max = 0.306 Ohms. Si ustede requires una explicación más clara, pueda contactar a la autoridad local que le suministra la energia.

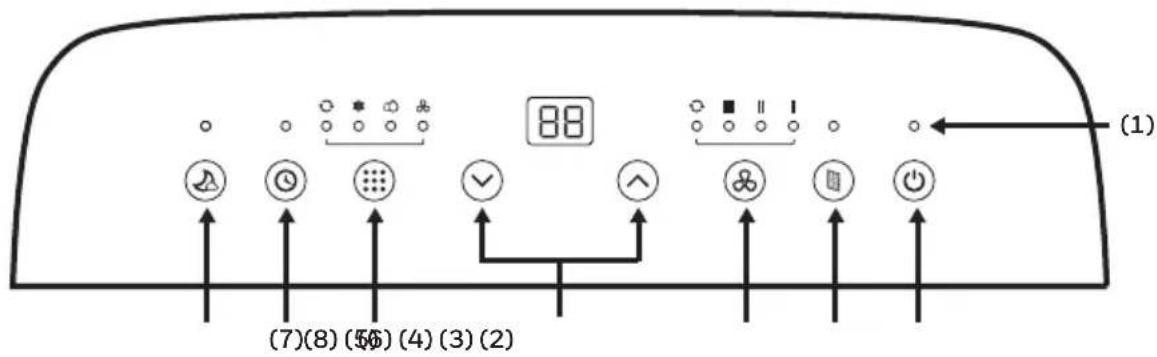

PANEL DE CONTROL

1) Luces Indicadores 5) Temporizador / Controles de Ajuste de Temperatura

2) Control de Energía 6) Control del Modelo

3) Reestablecimiento del Filtro

7) Control del Temporizador

4) Control de Velocidad del Ventilador

8) Control del Sueño

BOTONES DE FUNCIONES

BOTONES DE FUNCION

El Control de Energía (2) enciende y apaga la unidad. La ventila del aire se abrirá automatistically, cuando la unidad se enciende y se cierra automatistically cuando la unidad se apaga.

REESTABLECIMIENTO DEL FILTRO

Cuando la operación ha alcancado las 250 horas, la luz de Reestablecimiento del Filtró se iluminará. Desconecte el Airé Acondicionado Local y con cuidado quite el filtró de la unidad y limpielo. Reemplace los filtres y presione el botón de Reestablecimiento del Filtró, la luz de Reestablecimiento del Filtró se encenderá y el tiempo de operación se reinciárá.

CONTROL DE VELOCIDAD DEL VENTILADOR

4 ajustes: Alto, Medio, Bajo y Auto

Nota: La velocidad automatica del ventilador peut ser elegada unicolemente en mode enfiarmiento.

BOTONES DE FUNCIONES (CONTINUACION)

CONTROL DE TEMPERATURE

• La pantalla está ajustando la temperatura
• En el modo enfr工作经验o, cuando el boton o se presiona, el ajuste de temperatura se muestra y pueda ser ajustado.

Note: Nota: Al presionar también botones o alismo tiempo, la pantalla oscilará entre Celsius (°C) y Farenheit (°F).

CONTROL DEL MODO

Ajustes: Fresco, Seco, Ventiladora y Auto

La luz del indicator correspondiente se iluminará para indicar el ajuste de modo actual.

• Modo Aire Acondicionado (FRESCO)

Ajuste la velocidad del ventilador y la temperatura del aire para satisfacer su nivel de comfort deseado.

El rango de ajuste de temperatura es de 16^ - 32^ (60^ - 90^)

El rango de temperatura ambiente es 16^ - 35^ (60^ - 95^)

• Modo Deshumidificador (SECO)

La velocidad del ventilador está preestablecida en Baja.

Note: Nota: S1 la unidad sera usada principalmente como deshumidificador, no conecte la manguera. El drenado continuo seranecessary en este caso (remitase a Modo de Drenado Continuo para el Modo Deshumidificador).

IMPORTANTE: El modo deshumidificador se usa para apoyar a la reduccion de la humedad, pero no debe esperarse que deshumidifique al本身就是 grade que un aparato estandar solo deshumificador. El deshumidificador intercontrudo ajusta automatamente la deshumidificacion basado en las temperatas del ambiente de la habitacion. No es possible ajustarlo a un percentaje deseado de humedad. La pantalla frontal muestra solamente las temperatas actuales y deseadas. No muestra los niveles de humedad.

• Modo Ventilador

Para circulación del aire sin el enfiambre del aire acondicionado.

Nota: La velocidad automática del ventilador peut ser elegada únicamente en modo enfiambre.

• Modo Auto

Presione o para elegir la temperatura que quiere.

En este modo, launidad elegirá automatistically solo enfiambre o ventilador dependiendo de la temperatura establecida y la temperatura de la habitación, El Aire Acondicionado Local controlará la temperatura de la habitación automatamente alrededor de la temperatura establecida.

Nota: La velocidad del ventilador no pueda ser ajustada en el modo auto.

BOTONES DE FUNCIONES (CONTINUACION)

CONTROL DEL TEMPORIZADOR

El Temporizador se pueda ajustar entre 1 - 24 horas.

AUTO APAGADO:

Mientras launidad está operando, presione el botón y la pantalla destellará. Mientras la pantalla está destellando, presione el botón o para elegir el número de horas hasta cuando usted quiera que launidad se apague automatistically.

AUTO ENCENDIDO:

Cuando la unidad está en modo espera (conectada con la luz de energia encendida), presione el botón y la pantalla destellará. Mientras la pantalla está destellando, presione el botón para elegir el número de horas hasta cuando usted quiera que la unidad se encienda automatistically.

CONTROL DEL SUENO

Cuando el Modo Sueno se activa en el modo Aire Acondicionado Local, la temperatura establecida aumento en 1^ o 1^ afterwards de la primera hora de enfiambre y aumento a 1^ o 1^ afterwards de la segunda hora de enfiambre. La unidad mantendra esta temperatura durane 5 horas. La temperatura establecida se reducirá enterces en 1^ o 1^ en la séptima hora y se reducirá 1^ o 1^ más en la décima hora. El modo sueño se desactivara enterces, automatistically.

Note: El Modelo Sueno puede desactivarse durante el modo enfiambre al presionar cualquier botón en cualquier momento.

ALARMA DE LLENO TOTAL DE AGUA

La condensacion peut acumarse en la unidad.

Si el tanque interno está lleno, el número de error "P1" se做不到 y la alarma sonará por 30segundos. Launidad no operará hasta que el agua haya sido drenada del tapón de drenaje bajo (remitase a Drenado de la Condensación del Agua).

Después de desconectar el Aire Acondicionado Local, el comprisor no encenderá inmediamente. Debe usted esperar cerca de 4 horas antes de que se enciende;nuevamente.

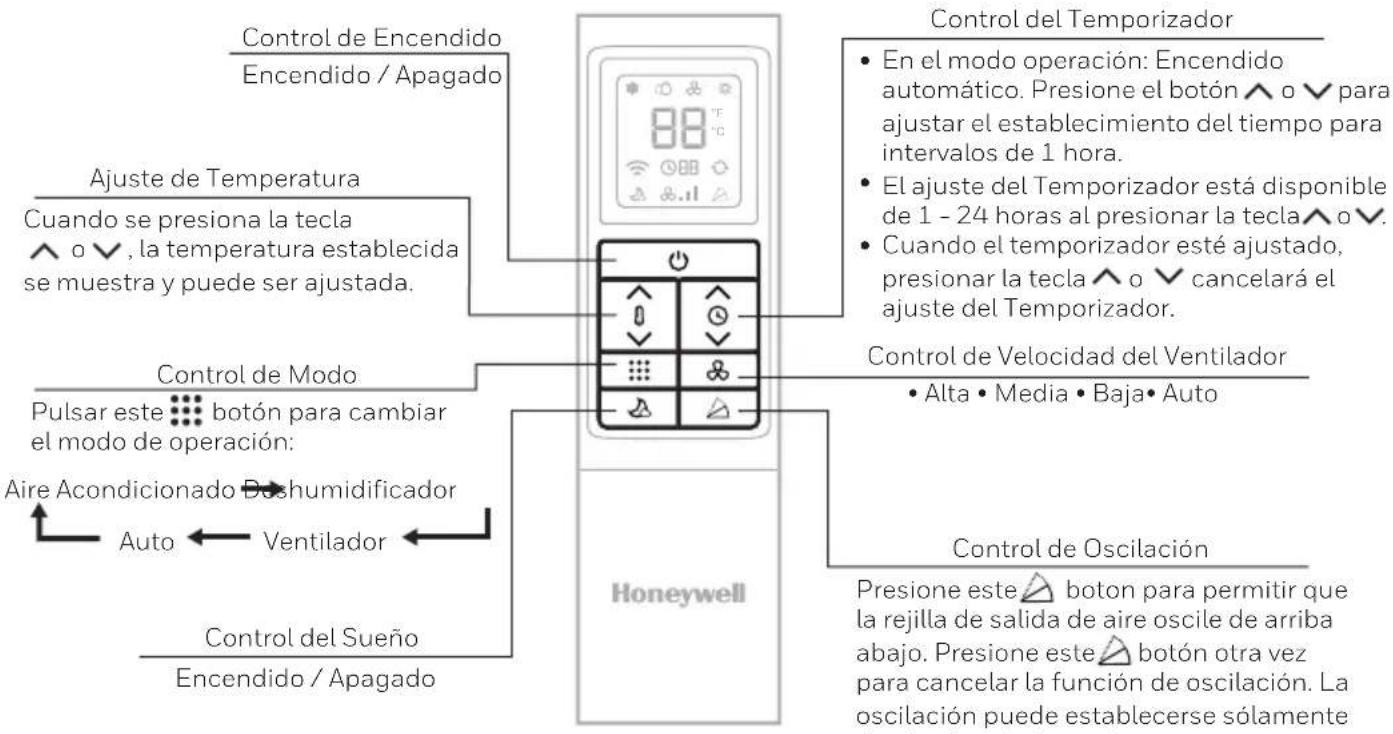

CONTROL REMOTO

Todas las functions de las teclas se pueda acceder desde el control remoto.

Nota:

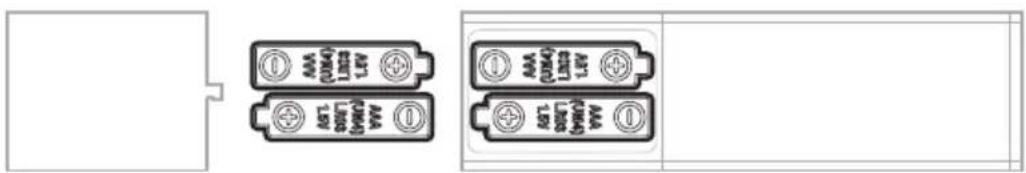

• Instalación de Baterías: quite la cubierta en la parte trasera del control remoto e inserte dos baterías AAA con los polos "+" y "-" apuntando a la direccion correcta.

Precaución:

• Use solo dos baterías AAA o IEC RO3 1,5V.
  Retire las baterias si el control remoto no se va a utiliser por más de un mes.
• Todas las baterias deben reemplazarse al mesmo tiempo, no mezclar con baterías viejas.
• No mezcle pilas alcalinas, estandar (zinc-carbon) o recargables (niqueel-cadmio).
• Deshágase de las baterías usadas.

Mantenimiento de la Unidad:

1. Apaque la unidad andes de desconectarla de la toma de corriente electrica.
2. Limpie con un lienzo suave y seco.

Mantenimiento para el Filtro de Polvo:

El filtro de polvo debe limpiarse cada dos semanas paramantener la eficiencia de la refrigeracion del aire. Porfavor, sigaslassiguientes instrucciones para limpar los filtro de polvo:

1. Apague y desconecte el Aire Acondicionado Local del contacto electrico.
2. Quite la Parrilla / Filtro Superior, desatornille la Parrilla / Filtro Inferior y guitelo con cuidado.
3. Lávelo suavamente usingo agua y/o detergente liquido para trastes diluido. Enjuaguelo perfectamente y suavamente SACuda el excesso de agua de los filtros. Asegürese de que los filtros estén secos antes de reinstalarlos.

Nota: Usted peut usar una aspiradora para guitar el polvo.

1. Vuelva a colocar la Parrilla del Filtro Superior sobre la unidad y reinstale la Parrilla Inferior con el tornillo.

ADVERTENCIA: NO encienda ni haga funcional el acondicionador de aire al limpiar o cuando el filtro de polvo esté retirado de la unidad, o si hay un filtro de polvo suelto. NO intente manejar o tocar正品a de las piezas o el cableado bajo de la parrilla trasera antes de haber retirado el filtradopolvo de la unidad. Hacerlo pueda causar lesiones graves o descargas electricas.

Almacenamento y Mantenimiento al Terminar la Temporada:

Si la unidad no se usa por un periodo prolongado de tiempo:

1. Asegürese de drenar la condensation del agua sobrante. Retire el tapón de drenaje inferior y utilizar una bandeja de poca alta para recoger el agua (asegúrese de colocar el tapón de drenaje cuando termine).
2. Para secar el excesso de humedad, haga funciona la unidad en modo de solo ventilador durante 30 Minutes antes de guardarla.
3. Apague y desconecte el acondicionador de aire de la toma de corriente electrica.

4. Quite el filtro de aire y limpie con agua. Seque el filtro de aire y vuelva a instalarlo en launidad. Desconexión del kit de instalacion para Ventana:5.

5. Retirar la manguera de escape de la unidad presionando el botón de liberación ubicado en el
   lado derecho de la manguera y bajo deslizar la manguera hacia el bajo derecho.

6. Retire el soporte de ventsa, el adaptador del soporte de ventsa y la manguera de conexión. Se recomienda almacenar las piezas del kit de ventsa en una bolsa junto con el control remoto y colocarlos+junto con la unidad de Aire Acondicionado Local.

7. Si esnecessary,pued limpiar el Kit de ventana con un pano humedo y agua antes de guardarla. Asegürese de que todas las partes del kit de ventana estén secs antes de guardarlas.

8. Cubra la unidad de Aire Acondicionado Local con una bolsa de TCL / plástico antes de su almacenimiento, para proteger del polvo y rayones en la superficie de la unidad.

9. Se recomienda enrollar el cable de alimentacion y almacenarlo lejos del piso para asegurar de que el cable este protegado de inclinaciones y pliegues.
10. Colocar su Aire Acondicionado Local en un lugar seco y fresco, lejos de la luz directa.

Cuando exista excesso de condensacion de agua bajo de la unidad, el Aire Acondicionado Local deja de operar y muestra un numero de error "P1" con una alarma. Este indica que la condensacion de agua necesita ser drenada usingo los procedimientos seguides:

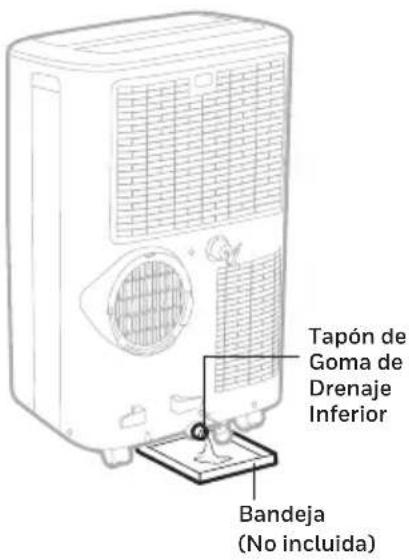

Drenado Manual en los Modos Enfiambre, Deshumidificacion y Automática.

Es requisite drenar el agua en ares de muy alta humedad.

1. Desconecte launidad de la corriente electrica.
2. Coloque una bandeja de poça alta debajo del tapón de drenaje. Vea el diagrama.
3. Quite la cubierta del tapón de drenado.
4. El agua drenada se acumula en la bandeja.
5. Después de que el agua sea drenada, vuelva a colocar la cubierta del tapón de drenaje.
6. Ahora能把 encender la unidad.

Drenaje Continuo para Modo Deshumidificador

Mientos utilize la unidad en el modo deshumidificador, el drenaje continuo es recomendado.

1. Desconecte la unidad de la toma de corriente.
2. Quite la cubierta superior del tapón de trenado.
   Algo de agua residual puede salpicar, asi que por favoronga una bandeja para+juntar el agua.
3. Conecte el tubo de drenaje (incluido) al tapón de drenaje superior. Vea el diagrama.
4. El agua debe ser drenada continuamente a工程技术 del tubo de drenaje hacer un drenaje en el piso o una cubeta.
5. Vuelva a colocar la cubierta del tapón de trenado.
6. Ahora能把 encender la unidad.

La?sigaue guia solucn de problemas abora los problemas mas comunes. Si los problemas persisten, llama a service al cliente. Desconnecte el aparato de la corriente electrica antes de intentar reparar qualquier problema.

PROBLEMA POSIBLE CAUSA SOLUCION
El equipo de aire acondicionado no opera	No hay electricidad. Revisar la corriente electrica.
	Las baterías en el control remoto está agotadas.	Cambie las baterías del control remoto.
	El cable electrico no está connectado correctamente.	Desconnecte y reconnectce el cable de alimentación.
Launidad funciona solo por un corto tiempo	La temperature selectionacionada está在这方面做到latemperature ambiente.	Baje la temperature seleccionada.
	La calidad de aire estábloqueada por unobstáculo.	Revise que la calidad de aire no está obstruida por ningún obstáculo.
	Hay@codos queestrangulan la manguera de salute de aire.	Conecte la manguera de escape de acuerdo con instrucciones en pagsa 3.

GUIA DE SOLUTIONES (CONTINUACION)

PROBLEMA	POSIBLE CAusa SOLUCION
Funciona pero no enfría	Una puerta o ventsa está abierta.	Cerrar cualquier puerta o ventsa que se enquiryre abierta.
	El filtro de polvo está sucio.	Conectar la manguera de polvo.
	La manguera de trenado de aire está desconectada.	Reinstalar la manguera de trenado de aire adecuadamente (consulte la Instalacion section).
	La temperatura configurada esblemado alta.	Reducir la temperatura.
	Laittersa o entrada de aire está bn bloqueadas.	Revisar que entre y salga suficiente aire en el equipo.
	Habitacion exceedel taman no recommendado.	Mover la unidad a un cuarto más(PCuejo).
	El taman o numero de ventanas grandes disminuirran la eficacia del enfiambre.	Cubrir las ventanas con cortinas o persinas.
No opera y muestra el cuestiono de error "P1".	El tanque adentro de la unidad está lleno.	Drene el agua (consulte la Dreno de Agua).

CODIGO DE ERROR CAUSA DE POSIBLE ERROR
"E1" Falla del sensor de temperatura interior (circuito abierto o cortocircuito).
"E3"	Falla del sensor de temperatura del evaporador (circuito abierto o cortocircuito).
"P1" Alarma tanque lleno.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ZORGVULDIG DE BELANGRIJEVEILIGHEIDSINSTRUCTIES EN BEWAAR HET VOOR IN DE TOEKOMST. IN GEVAL VAN INCONSISTENTIE OF CONFLICT TUSSEN DE ENGELSE VERSIE EN IEDERE ANDERE TAALVERSIE OMTRENT DE INHOUUD VAN DEZE INFORMATIONIE, HEEFT DE ENGELSE VERSIE VOORRANG.

WAARSCHUWING:

7) Koord de Omslag Van 14) Bovenrooster

(Modo de Desumidificacao)

3) Pega 10) Filtrò o Cisco Inferior
4) Rodízios 11) Tubo de Drenagem
5) Controlo Remoto 12)
6) Conector de Tubo de Exaustao 13) Mais baixo Borracha

7) Enrolador de Cabo 14) Cabo de Alimentacao Elétrica

1. O ar condicionado local portál está ahora pronto a ser uso.

Important:

• Modo de ar condicionado (COOL)

• Modo de desumidificacao (DRY)

ES Hecho en China 念 2019 JMAIEK Limited. Todos los direchos reservados, La marca Honeywell es usada bajo licencia de Honeywell International Inc.Honeywell International Inc.no representa ni garantia este producto. Este produits es fabricado por Artek Int'l Corp.Ltd. (subsidiaria de JMAIEK Limited).
