Type de produit	Refroidisseur d'air par évaporation (climatiseur portable)
Marque	Honeywell
Modèle	CO810PM
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale	Non spécifié (estimation 70-120 W)
Capacité du réservoir d'eau	Environ 10-12 L (selon le niveau Max)
Débit d'air maximal	Non spécifié (jusqu'à 2000 m³/h)
Nombre de vitesses de ventilateur	3 (Faible, Moyen, Élevé)
Oscillation des persiennes	Oui (horizontale automatique, verticale manuelle)
Refroidissement par évaporation	Oui (avec système de refroidissement en nid d'abeilles)
Alimentation en eau continue	Oui (via vanne d'entrée d'eau, tuyau d'arrosage non inclus)
Compartiment à glaçons	Oui (pour refroidissement accru)
Indicateur de niveau d'eau	Oui (visuel)
Pompe à eau avec arrêt automatique	Oui (en cas de faible niveau d'eau)
Pression d'eau maximale	0,5 MPa
Indice de protection	IPX4 (résistant aux éclaboussures)
Dimensions (approx.)	Non spécifié (estimation 45 × 35 × 85 cm)
Poids (approx.)	Non spécifié (estimation 8-12 kg)
Entretien et nettoyage	Nettoyer les plaques en nid d'abeilles tous les 2 mois ; vidanger et remplir l'eau régulièrement ; ne pas utiliser d'eau sale ou salée
Pièces détachées / Réparabilité	Plaques de refroidissement en nid d'abeilles remplaçables ; tuyau d'arrosage non inclus
Sécurité	Utiliser avec prise protégée par disjoncteur différentiel ; cordon d'alimentation à l'abri de l'eau ; déconnecter avant entretien

FOIRE AUX QUESTIONS - CO810PM HONEYWELL

Comment remplir le réservoir d'eau du Honeywell CO810PM ?

Vous pouvez remplir manuellement par la porte de remplissage située sur le dessus, ou via un raccord d'alimentation continue en eau (tuyau d'arrosage non fourni). Utilisez l'indicateur de niveau pour ne pas dépasser la marque Max.

Puis-je utiliser des glaçons dans le climatiseur ?

Oui, le modèle CO810PM dispose d'un compartiment de chargement des glaçons. Placez les glaçons dans ce compartiment pour un refroidissement supplémentaire.

Comment nettoyer les plaques en nid d'abeilles ?

Retirez la grille arrière en dévissant les vis, puis sortez les plaques en nid d'abeilles. Lavez-les à l'eau claire et laissez-les sécher avant de les remettre en place. Répétez l'opération pour les grilles latérales.

Que faire si la pompe ne fonctionne plus ?

Vérifiez le niveau d'eau : si celui-ci est trop bas, la pompe s'arrête automatiquement. Éteignez l'appareil, remplissez d'eau au-dessus du niveau Min, puis redémarrez. Si le problème persiste, nettoyez la pompe.

Puis-je utiliser l'appareil en extérieur ?

Oui, les modèles CO610PM/CO810PM sont conformes IPX4. Évitez cependant les fortes pluies ou la neige. Utilisez une prise extérieure IP44 et un disjoncteur différentiel.

Comment brancher l'alimentation en eau continue ?

Connectez un tuyau d'arrosage (non inclus) à la vanne d'entrée d'eau située à l'arrière. Serrez bien pour éviter les fuites. Ouvrez l'eau progressivement ; la pression ne doit pas dépasser 0,5 MPa.

Faut-il vider l'eau du réservoir après chaque utilisation ?

Il est conseillé de vider l'eau si vous n'utilisez pas l'appareil pendant plusieurs jours. Changez l'eau régulièrement (au moins une fois par semaine) pour éviter les dépôts minéraux et les mauvaises odeurs.

Pourquoi l'air n'est-il pas frais même en mode Cool ?

Assurez-vous que le réservoir contient assez d'eau et que la pompe fonctionne. Vérifiez que les plaques en nid d'abeilles sont propres et bien humidifiées. En milieu très humide, l'évaporation est moins efficace.

Le bruit du ventilateur est‑il réglable ?

Oui, le Honeywell CO810PM propose 3 vitesses de ventilateur : Faible, Moyen et Élevé. Tournez le bouton SPEED de 1 à 3 pour ajuster la puissance et le bruit.

Où trouver les pièces de rechange comme les plaques en nid d'abeilles ?

Les plaques de refroidissement sont spécifiques au modèle. Contactez le service client Honeywell ou consultez les revendeurs agréés. La garantie peut être annulée en cas d'utilisation de pièces non conformes.

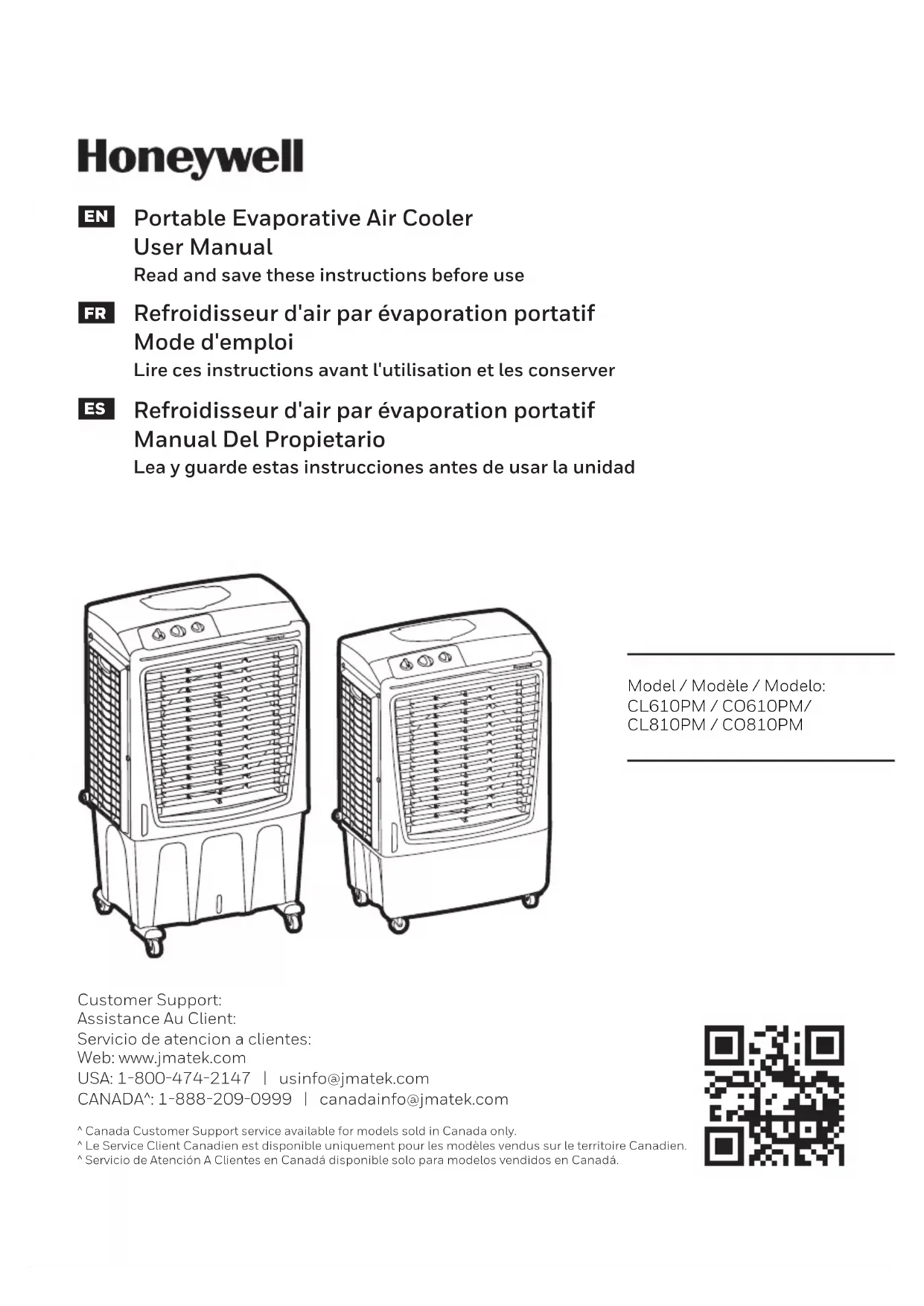

MODE D'EMPLOI CO810PM HONEYWELL

FR Refroidisseur d'air par évaporation portatif

Mode d'emploi

Lire ces instructions avant l'utilisation et les conserver

ES Refroidisseur d'air par évaporation portatif

Model / Modèle / Modelo:

CL610PM / CO610PM/

CL810PM / CO810PM

Customer Support:

^ Le Service Client Canadien est disponible uniquement pour les modèles vendus sur le territoire Canadien.

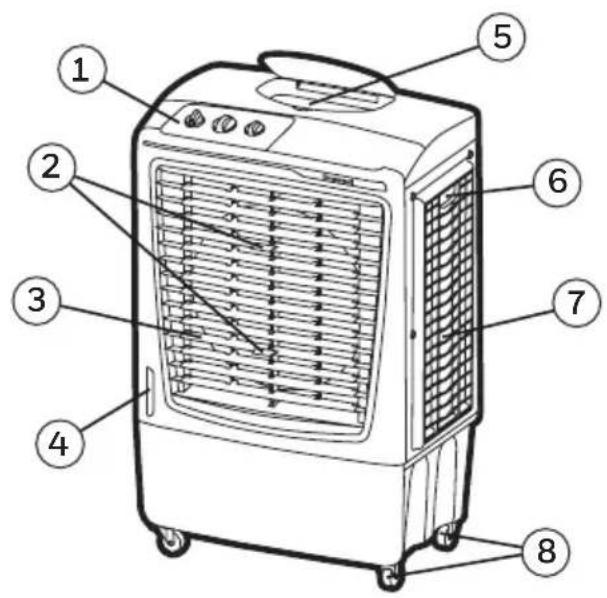

1) Panneau de commande 8) Roulettes

2) Levier pour les grilles d'aération verticales

9) Vis de la grille arrière

3) Grille d'aération 10) Grille arrière

4) Indicateur de niveau d'eau 11) Réservoir d'eau

5) Porte pour le remplissage 12) Bouchon de vidange

6) Poignée 13) Vanne de l'entrée d'eau

7) Grille latérale 14) Cordon électrique et prise

AVERTISSEMENT -- LIRE ET CONSERVER LE GUIDE DE SÉCURITÉ ET D'ENTRETIEN ET LE MANUEL DE L'UTILISATEUR DU REFROIDISSEUR D'AIR AVANT D'UTILISER LE PRODUIT. NE PAS SUIVRE CES CONSIGNES POURRAIT ENDOMMAGER ET/OU PERTURBER SON FONCTIONNEMENT ET ANNULER LA GARANTIE. EN CAS D'INCOHERENCE OU DE CONFLIT ENTRE LA VERSION ANGLAISE ET TOUT AUTRE VERSION LINGUISTIQUE DU CONTENU DE CE MATERIEL, LA VERSION ANGLAISE PRÉVAUDRA.

UNIQUEMENT POUR LES MODÈLES D'EXTÉRIEUR CO610PM/CO810PM

IMPORTANTE: Les modèles de refroidisseur d'air par évaporation de Honeywell sont conformes à la norme IPX4, et il n'est pas recommandé de les laisser à l'extérieur en cas de fortes pluies ou de neige.

• AVERTISSEMENT: Utiliser uniquement avec des prises protégées par des disjoncteurs de fuite de terre. Appuyez sur le bouton TEST, puis sur le bouton RESET une fois par mois pour assurer un bon fonctionnement.
• Pour éviter qu'ils provoquent une chute, les cordons d'alimentation doivent être disposés de manière sécuritaire.
• Les fils et les connexions doivent être protégés de l'eau. La prise électrique et les connexions du refroidisseur d'air doivent être sèches tout le temps. Lorsqu'il est utilisé à l'extérieur, branchez la fiche électrique dans une prise extérieur conforme à la norme IP44.
• Placer l'appareil sur une surface plane et solide.

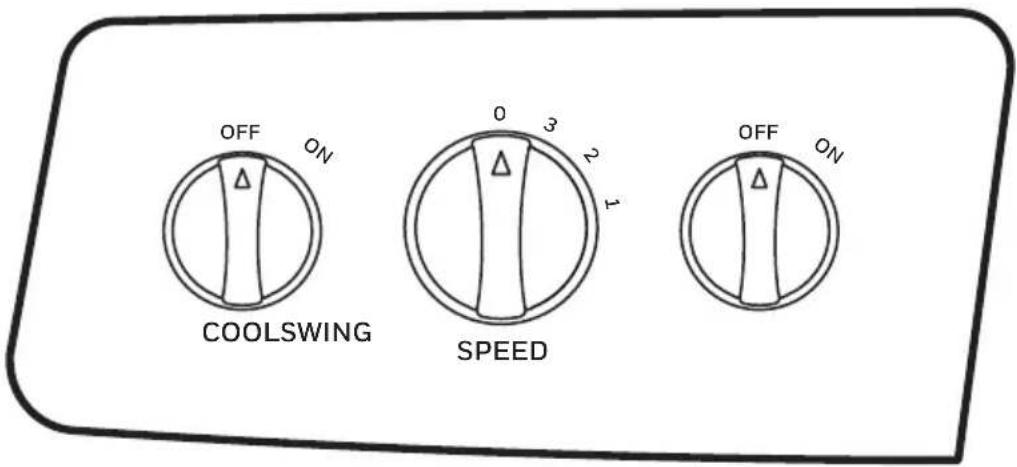

PANNEAU DE COMMANDE

Connector à l'alimentation électrique et tourner le bouton de la SPEED. Le ventilateur démarrera. Changer la vitesse de 3 à 1 (1 pour Basse, 2 pour Moyen et 3 pour Haute vitesse de ventilateur). Pour OFF l'unité, tourner le bouton de la SPEED à 0.

COOL (Refroidissement)

De l'eau doit être ajoutée avant d'utiliser l'appareil en mode COOL. Tourner le bouton COOL en position ON pour activer le refroidissement par évaporation. La pompe à eau fonctionnera et vous sentirez l'air frais une fois que le système de refroidissement en nid d'abeilles sera entièrement trempé.

SWING (Oscillation)

Tourner le bouton SWING en position ON pour activer le mouvement des persiennes. Les grilles d'aération commenceront à osciller de gauche à droite automatiquement. — Débit d'air vertical – il est possible de régler manuellement les grilles d'aération verticales pour modifier le débit d'air vertical.

UTILISATION ET FONCTIONNEMENT (SUITE)

POSITION DU REFROIDISSEUR D'AIR

Veiller à placer le refroidisseur d'air comme il se doit avant de l'installer et de l'utiliser. Il convient de se reporter à la section POSITION DU REFROIDISSEUR D'AIR (IMPORTANT à LIRE) du Guide de sécurité et d'entretien.

REMLISSAGE

Pour utiliser l'appareil pendant de longues périodes sans en remplir le réservoir, l'utilisation du raccord d'alimentation continue est idéale. Cela contribue aussi à éviter une panne de la pompe pouvant survenir lorsque le réservoir du refroidisseur ne contient pas suffisamment d'eau.

ATTENTION: Débrancher l'appareil avant de vider ou de remplir le réservoir d'eau.

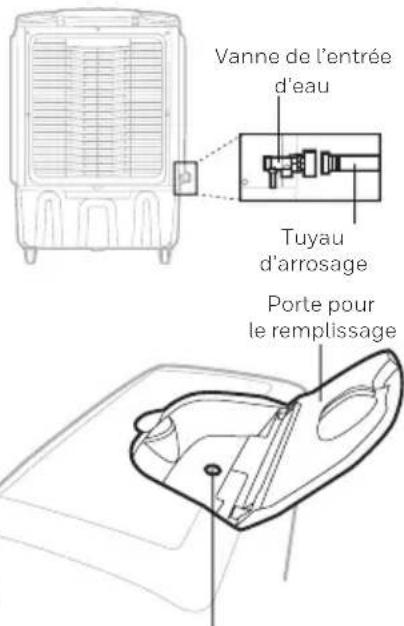

Raccord d'alimentation continue en eau:

Pour une alimentation en eau continue, un tuyau d'arrosage connecté à une alimentation en eau principale est nécessaire.

REMARQUE: Le tuyau d'arrosage n'est pas inclus. Veuillez utiliser un tuyau d'arrosage compatible avec le raccordement de l'appareil.

• Trouver le raccord mâle à un bout du tuyau d'arrosage. Insérer le raccord du tuyau d'arrosage dans la vanne d'entrée d'eau du refroidisseur. Visser et serrer la vanne de l'entrée d'eau sur la partie filetée du raccord du tuyau d'arrosage en s'assurant qu'il y est bien fixé afin d'éviter toute fuite. S'il y a une fuite, le tuyau et la vanne d'entrée d'eau ne sont peut-être pas raccordés correctement. Essayer de dévisser, de replacer et de visser à nouveau la vanne d'entrée d'eau.
• Lorsque le raccord ne fuit plus, OUVRIR l'alimentation en eau et l'eau s'écoulera dans le réservoir d'eau du refroidisseur.
• Le refroidisseur est maintenant prêt, donc l'eau est renouvelée automatiquement.
• Lorsque le réservoir d'eau est plein, la vanne d'entrée d'eau empêche automatiquement le débordement du réservoir d'eau.
• Il convient de régler la vanne d'eau à un débit minimal, puisque trop de pression pourrait endommager le système de commande de la pression d'entrée.

AVERTISSEMENT: La pression maximale d'entrée d'eau est de 0.5MPa.

Vanne de l'entrée d'eau Tuyau d'arrosage Porte pour le remplissage

Compartiment de chargement des glaçons

REMLISSAGE (SUITE)

Remplissage manuel du réservoir d'eau:

• En utilisant un contenant portatif ou un tuyau d'arrosage, il est possible de remplir le réservoir d'eau manuellement en l'alimentant à partir d'un orifice qui se trouve sur le haut du refroidisseur d'air.
• Vérifier l'indicateur de niveau d'eau pour savoir quand le réservoir d'eau est plein. Ne pas dépasser la marque de niveau pour éviter les gouttelettes d'eau sur les grilles d'aération.

AVERTISSEMENT: Il convient de veiller à ce que le niveau d'eau dans le réservoir se situe toujours au-dessus de l'indicateur du niveau minimal (Min.), et cela, qu'il soit alimenté en continu ou manuellement. Faire fonctionner l'appareil en mode Refroidissement sans la quantité d'eau requise risque de provoquer une panne de la pompe.

REMARQUE: La capacité d'eau correspond au volume total d'eau qui peut être contenu dans le réservoir et le système de distribution d'eau du refroidisseur d'air. La capacité d'eau dans le réservoir au niveau de l'indicateur « Max. » peut-être inférieure à la capacité d'eau réelle du refroidisseur d'air.

AVERTISSEMENT: Ne pas remplir le reservoir d'eau avec de l'eau sale ou de l'eau salée, cela peut endommager le matériel et le Système de refroidissement en nid d'abeilles.

POMPE D'EAU A FLOTTEUR D'ARRÊT\*

En mode Rafraîchissement, lorsque le niveau d'eau dans le réservoir descend en-dessous du niveau minimum, la pompe à eau du rafraîchisseur d'air se coupera automatiquement. Ceci permet de protéger la pompe à eau contre tout fonctionnement sans eau dans le réservoir. Lorsque la pompe à eau est éteinte, le rafraîchisseur d'air arrête le rafraîchissement par évaporation.

Pour réactiver la pompe à eau et redémarrer l'appareil en mode Rafraîchissement, Éteindre en premier lieu l'appareil et le débrancher de la prise électrique. Remplir le réservoir d'eau en dépassant la marque de niveau minimal. Brancher et mettre en marche de nouveau.

*Applicable uniquement aux modèles avec coupure de la pompe en cas de faible niveau d'eau.

NETTOYER ET VIDANGER LE RÉSERVOIR D'EAU

Si le refroidisseur n'est pas utilisé pendant une longue période, il convient de se reporter aux DIRECTIVES D'ENTREPOSAGE ET D'ENTRETIEN du Guide de sécurité et d'entretien.

AVERTISSEMENT:

Avant de nettoyer l'appareil, il convient de l'éteindre, puis de le débrancher de la prise électrique.

• Déplacer l'appareil jusqu'à un endroit où l'eau peut être vidangée. Enlever le bouchon de vidange situé dans la partie inférieure de l'appareil. Laisser le réservoir se vider.
• Remplir le réservoir d'eau avec de l'eau propre, jusqu'au niveau maximal, puis le vider complètement.
• Utiliser un chiffon humide pour retirer la saleté et la poussière de la surface de l'appareil. Ne jamais utiliser de produits corrosifs ou chimiques pour nettoyer cet appareil.
• Lorsque le produit n'est pas utilisé, le ranger dans un endroit sec hors de la lumière directe du soleil.

NETTOYAGE DU SYSTÈME DE REFROIDISSEMENT EN NID D'ABEILLES

• L'appareil est fourni avec trois plaques de nid d'abeilles.
- Elles se trouvent derrière les grilles arrière et latérales. Voir les étapes 1 à 5 pour savoir comment les retirer de l'appareil aux fins du nettoyage et de l'entretien.
- Ne pas faire fonctionner l'unité en mode REFROIDISSEMENT quand de l'eau stagnante se trouve dans le réservoir. Vous devez vider l'eau et la remplacer par de l'eau propre, surtout si le réservoir n'a pas été nettoyé depuis longtemps.
- La fréquence de nettoyage du système en nid d'abeilles dépend de l'état de l'eau et de l'air. Dans les régions où l'eau est riche en minéraux, des dépôts peuvent s'accumuler sur le système de refroidissement en nid d'abeilles et nuire à la circulation d'air. Vider le réservoir d'eau et le remplir d'eau propre au moins une fois par semaine contribueront à réduire les dépôts de minéraux. Si les dépôts de minéraux subsistent sur le système de refroidissement en nid d'abeilles, le système devra être retiré et lavé avec de l'eau propre. Le système devra être nettoyé tous les deux mois ou plus souvent, selon le besoin.
- Pour obtenir les meilleurs résultats, laisser sécher le système de refroidissement en nid d'abeilles après chaque utilisation en éteignant la fonction REFROIDISSEMENT pendant 15 minutes avant d'éteindre l'appareil.

NETTOYAGE DU SYSTÈME DE REFROIDISSEMENT EN NID D'ABEILLES (SUITE)

Pour retirer la plaque de refroidissement en nid d'abeilles:

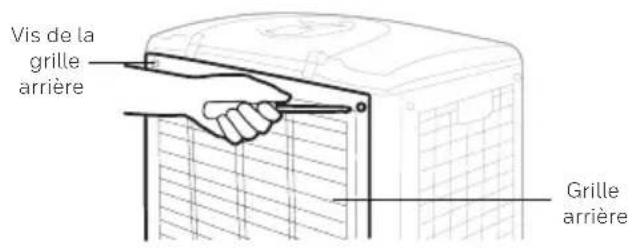

1. Retirer les vis de la Grille arrière du refroidisseur d'air.

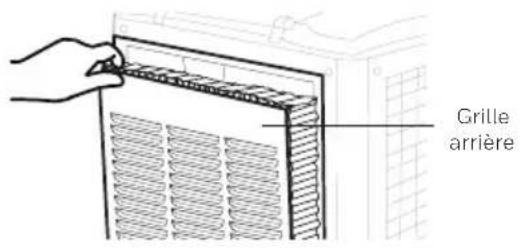

2. Retirer soigneusement la grille arrière du refroidisseur.

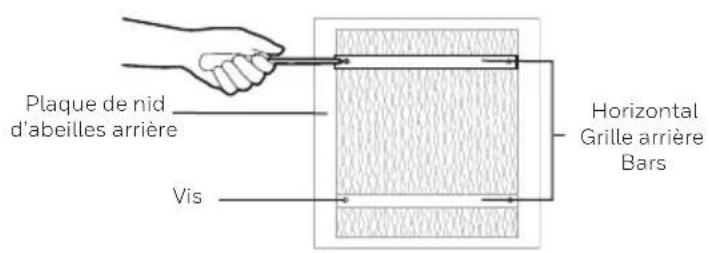

3. La plaque de refroidissement en nid d'abeilles est fixée sur la grille du panneau arrière par deux barres horizontales qui sont fixées sur place par deux vis qui se trouvent de leurs côtés droit et gauche.

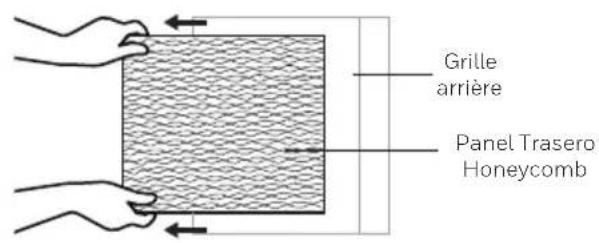

4. Retirer la plaque de refroidissement en nid d'abeilles en la glissant hors la Grille arrière. Remplacer avec la plaque de refroidissement en nid d'abeilles en la coulissant dans les rainures de la grille du panneau arrière jusqu'à ce qu'elle soit mise en place correctement et solidement. Replacer les barres horizontales sur la Grille arrière en réinstallant les vis à droite et à gauche et en les serrant en place.
   Cela fixe la plaque de refroidissement en nid d'abeilles sur la Grille arrière.
5. Répéter les étapes 1 à 4 pour retirer la plaque de refroidissement en nid d'abeilles sur les grilles droite et gauche de Grille arrière.

AVERTISSEMENT: NE PAS UTILISER le refroidisseur d'air lorsque la grille arrière est retirée du refroidisseur d'air ou si la grille arrière ne tient pas en place correctement. Cela peut causer de sérieuses blessures ou de dangereuses décharges électriques.

Étape 2: Étape 1:

Vis de la grille arrière Grille arrière

Grille arrière

Étape 3: Étape 4:

Plaque de nid d'abeilles arrière Vis Horizontal Grille arrière Bars

Grille arrière Panel Trasero Honeycomb

PARA EL MODELO: CL610PM/ CO610PM

© 2019 JMATEK Limited. Tous droits réservés.

La marque déposée Honeywell est utilisée en virtu d'une

licence de Honeywell International Inc.

Honeywell International inc. ne fait aucune déclaration et

ne donne aucune garantie à l'égard de ce produit.

Ce produit est fabriqué par Airtek Int'l Corp. Itéo

(une filiale de JMATEK Limited).
