MODE D'EMPLOI CH 440 KOHLER

Filtro de aire™ Quad-Clean

Filtro de aire Quad-Clean™

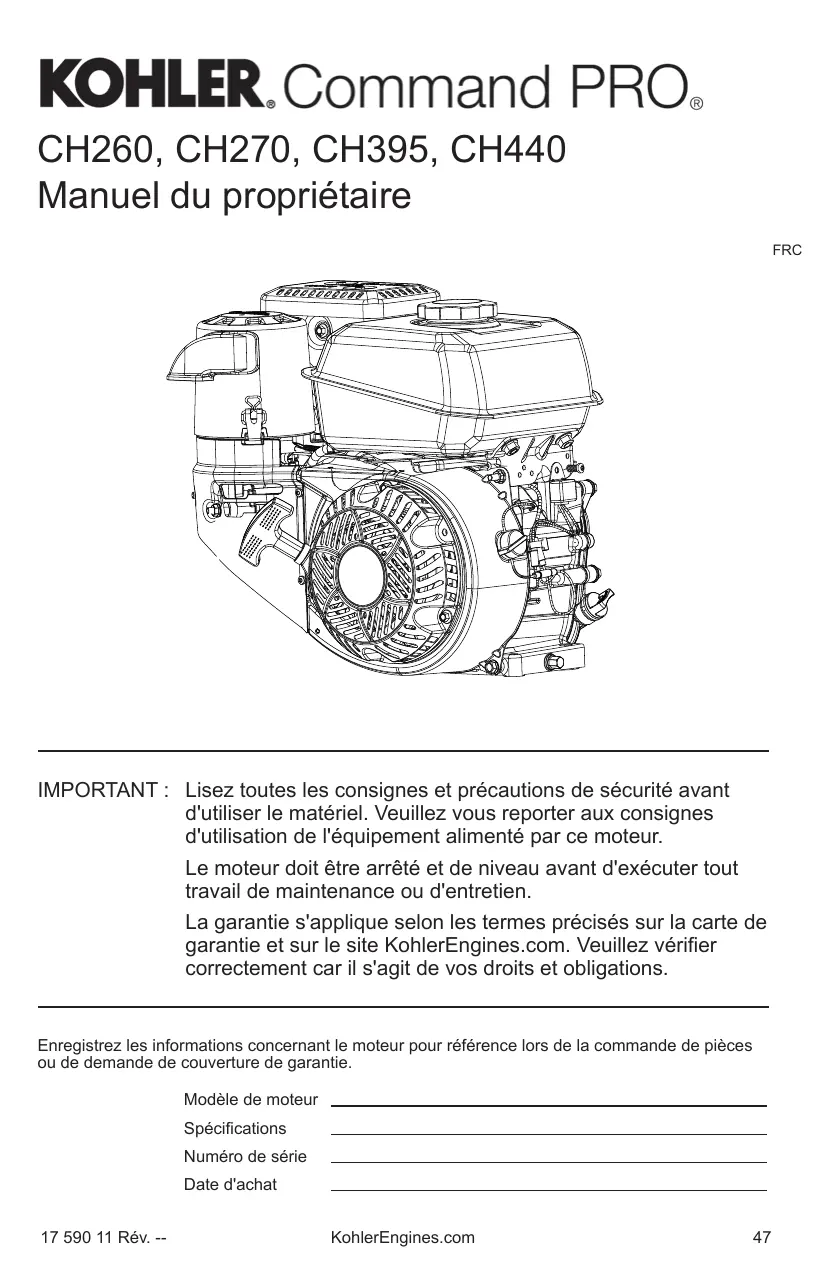

CH260, CH270, CH395, CH440 Manuel du propriétaire FRC IMPORTANT : Lisez toutes les consignes et précautions de sécurité avant d'utiliser le matériel. Veuillez vous reporter aux consignes d'utilisation de l'équipement alimenté par ce moteur. Le moteur doit être arrêté et de niveau avant d'exécuter tout travail de maintenance ou d'entretien. La garantie s'applique selon les termes précisés sur la carte de garantie et sur le site KohlerEngines.com. Veuillez vérifier correctement car il s'agit de vos droits et obligations. Enregistrez les informations concernant le moteur pour référence lors de la commande de pièces ou de demande de couverture de garantie. Modèle de moteur Spécifications Numéro de série Date d'achat 17 590 11 Rév. -- KohlerEngines.com

Consignes de sécurité

AVERTISSEMENT :

Un danger pouvant entraîner la mort, de graves blessures ou des dommages matériels. ATTENTION : Un danger pouvant entraîner des blessures légères ou des dommages matériels. REMARQUE : Cette mention est utilisée pour attirer l'attention sur des détails importants concernant l'installation, l'utilisation ou l'entretien. AVERTISSEMENT Le carburant explosif peut causer des incendies et de graves brûlures. N'ajoutez pas de carburant si le moteur est chaud ou s'il tourne. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposez l'essence dans des récipients homologués et dans des bâtiments non occupés, à l'abri des étincelles ou des flammes. Des éclaboussures de carburant peuvent s'enflammer au contact de pièces chaudes ou d'étincelles provenant de l'allumage. N'utilisez jamais d’essence comme agent de nettoyage. AVERTISSEMENT Les pièces en rotation peuvent causer de graves blessures. Restez à distance lorsque le moteur est en marche. AVERTISSEMENT AVERTISSEMENT Des démarrages accidentels peuvent causer des blessures graves voire mortelles. Le monoxyde de carbone peut causer des nausées graves, des évanouissements ou même la mort. Débranchez le(s) câble(s) de bougie et mettez-le(s) à la masse avant l'entretien. Évitez d'aspirer des gaz d'échappement. Les gaz d’échappement du moteur contiennent du monoxyde de carbone toxique. Le monoxyde de carbone est inodore, incolore et peut causer la mort en cas d’inhalation. Arrêtez le moteur avant d'effectuer des travaux de réparation et d'entretien du moteur ou de l'équipement en suivant les consignes ci-dessous : 1) Débranchez le(s) câble(s) de bougie.

2) Déconnectez le câble

de batterie négatif (–) de la batterie. ATTENTION AVERTISSEMENT Les chocs électriques peuvent causer des blessures. Les pièces chaudes peuvent causer de graves brûlures. Ne touchez pas aux fils pendant que le moteur tourne. Ne touchez pas au moteur pendant qu'il tourne ou si vous venez tout juste de l'arrêter. Gardez les mains, les pieds, les cheveux et les vêtements éloignés de toutes les pièces mobiles pour éviter les accidents. Ne faites jamais fonctionner le moteur si des couvercles, des enveloppes ou des protections ont été enlevés. Ne faites jamais fonctionner le moteur si des écrans thermiques ou des protections ont été enlevés. Californie Proposition 65 Avertissement L'échappement de moteur émanant de ce produit comprend des agents chimiques qui, selon l'État de Californie, sont la cause de cancers, d'anomalies congénitales, ou d'autres lésions génésiques.

KohlerEngines.com 17 590 11 Rév. --

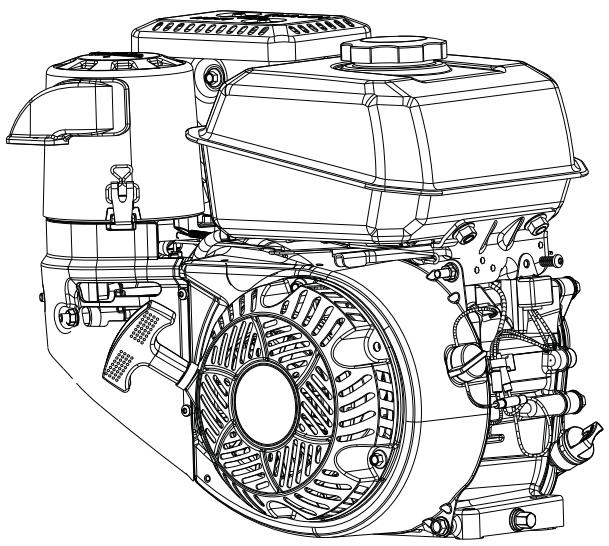

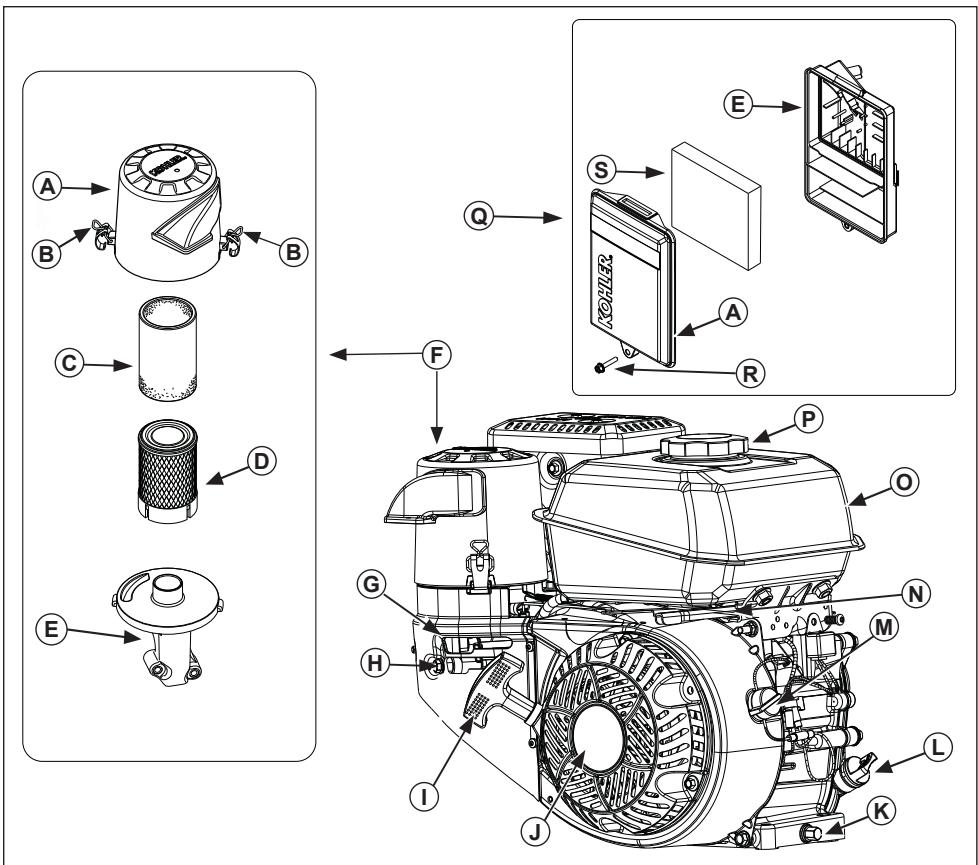

Couvercle du filtre à air

Base du filtre à air

Soupape de coupure de carburant

Poignée du démarreur

Démarreur rétractable

Bouchon de vidange d'huile

Jauge/Bouchon de remplissage d'huile

Bouton marche/ arrêt (le cas échéant)

Levier de l'accélérateur

Réservoir de carburant

Bouchon de carburant

Filtre à air à profil bas

Élément en mousse Liste de contrôle avant la mise en marche

1. Contrôlez le niveau d'huile. Ajoutez de l'huile si le niveau est bas. Ne remplissez pas

2. Contrôlez le niveau de carburant. Ajoutez du carburant si le niveau est bas. Recherchez la

présence de fuites sur les conduites et les composants du système d'alimentation en carburant.

3. Vérifiez et nettoyez les zones de refroidissement, les zones d'admission d'air et les surfaces

externes du moteur (surtout après rangement).

4. Assurez-vous que le filtre à air et toutes les enveloppes, tous les couvercles d'équipement et

toutes les protections sont en place et bien fixés.

5. Vérifiez le pare-étincelles (le cas échéant).

17 590 11 Rév. -- KohlerEngines.com

1. Mettez la soupape de coupure du carburant

en position ON (le cas échéant). Démarrage AVERTISSEMENT Le monoxyde de carbone peut causer des nausées graves, des évanouissements ou même la mort. Évitez d'aspirer des gaz d'échappement. Les gaz d’échappement du moteur contiennent du monoxyde de carbone toxique. Le monoxyde de carbone est inodore, incolore et peut causer la mort en cas d’inhalation. AVERTISSEMENT Les pièces en rotation peuvent causer de graves blessures. Restez à distance lorsque le moteur est en marche. Tenez vos mains, pieds, cheveux et vêtements à l'écart de toutes les pièces mobiles pour éviter les blessures. Ne faites jamais fonctionner le moteur si des couvercles, des enveloppes ou des protections ont été enlevés. REMARQUE : La position du stater pour démarrer peut varier selon la température et d'autres facteurs. Une fois que le moteur tourne et qu'il est chaud, placez le starter en position « Off » (arrêt). REMARQUE : Sortez régulièrement la corde de démarrage pour contrôler son état. Si elle est effilochée, elle doit être remplacée immédiatement par un concessionnaire agréé Kohler. REMARQUE : Ne lancez pas le moteur pendant plus de 10 secondes à la fois. Laissez refroidir sur une période de 60 secondes entre chaque tentative de démarrage. Le non-respect de ces consignes peut endommager le moteur du démarreur. REMARQUE : Si le moteur atteint une vitesse suffisante pour désengager le démarreur, mais ne maintient pas le régime (un démarrage manqué), il faut attendre l'arrêt complet avant de tenter un nouveau démarrage. Si le démarreur est lancé pendant que le volant-moteur tourne, le pignon du démarreur et la couronne du train planétaire du volant-moteur peuvent entrer en contact et endommager le démarreur.

2. Mettez le bouton marche/arrêt du moteur en

position ON (le cas échéant).

3. Faites démarrer le moteur en procédant de la

manière suivante : Moteur froid : Placez la commande des gaz entre la position SLOW (lent) et FAST (rapide). Placez le starter en position ON (marche). Moteur chaud : Placez la commande des gaz entre la position SLOW (lent) et FAST (rapide). Si le moteur est chaud, ramenez le starter sur la position OFF, dès que le moteur démarre. Un moteur chaud ne nécessite normalement pas l'utilisation du starter.

4. Démarrage rétractable : Tirez lentement sur

la poignée du démarreur en dépassant légèrement le point de compression – ARRÊT ! Ramenez la poignée du démarreur. Tirez fermement en ligne droite pour éviter d'user prématurément la corde sur le guide du démarreur. Démarrage électrique : Activez le commutateur de démarrage. Relâchez le commutateur aussitôt que le moteur démarre. Si le démarreur n'arrive pas à faire tourner le moteur, coupez-le aussitôt. Rectifiez le problème avant d'essayer de faire démarrer de nouveau le moteur. Ne faites pas démarrer le moteur en utilisant une batterie d’appoint ! Adressez-vous au concessionnaire agréé Kohler pour établir un diagnostic.

5. Ramenez petit à petit le starter en position

« OFF » (arrêt) une fois le moteur démarré et chaud. Le moteur/le matériel peut être utilisé pendant le préchauffage, mais il faudra peut-être laisser le starter partiellement ouvert jusqu'à ce que le moteur se réchauffe. Conseils pour réussir un démarrage par temps froid

1. Utilisez l'huile correspondant aux

températures d'air prévues.

2. Éliminez toutes les charges externes.

3. Utilisez du carburant neuf destiné à une

utilisation hivernale. L'essence d'hiver possède une volatilité supérieure qui facilite le démarrage. Arrêt

1. Si cela est possible, retirez la charge en

débranchant tous les accessoires entraînés par la prise de mouvement.

2. Le cas échéant, placez la commande des

gaz en position de ralenti « SLOW » (lent) ou « LOW » (bas). Arrêtez le moteur.

3. Le cas échéant, fermez la soupape de

coupure de carburant. KohlerEngines.com 17 590 11 Rév. -- Angle de fonctionnement Veuillez vous reporter aux consignes d'utilisation du matériel alimenté par ce moteur. Ne poussez pas ce moteur au maximum de ses limites. Voir le tableau des spécifications. Une lubrification insuffisante peut endommager le moteur. Régime moteur REMARQUE : Ne modifiez pas le limiteur de vitesse pour augmenter le régime maximal du moteur. La survitesse est dangereuse et annule la garantie. Fonctionnement à haute altitude FRC Un kit de carburateur haute altitude peut s'avérer nécessaire pour un bon fonctionnement du moteur à des altitudes supérieures à 1219 mètres (4000 pieds). Pour obtenir des renseignements au sujet du kit haute altitude ou pour trouver un concessionnaire autorisé Kohler, consultez le site KohlerEngines.com ou appelez le 1-800-544-2444 (États-Unis et Canada). Ce moteur doit fonctionner selon les spécifications initiales en dessous de 1219 mètres (4000 pieds). Des dommages peuvent se produire si un kit de carburateur haute altitude est installé et utilisé à une altitude inférieure à 1219 mètres (4000 pieds). Formation de glace sur le carburateur REMARQUE : Faites tourner le moteur avec le couvercle en mode basse température quand les conditions sont normales, peut endommager le moteur. La glace peut se former dans certaines circonstances sur le carburateur en fonction de la température et de l'humidité. Cette formation de glace provoque un ralenti instable ou des vitesses faibles ainsi qu'une fumée noire ou blanche. Pour réduire une éventuelle formation de glace, le couvercle du filtre à air peut être tourné pour transmettre l'air chaud provenant du côté du silencieux. Pour un fonctionnement par temps froid, placez le couvercle du filtre à air avec l'étiquette représentant un flocon de neige vers l'extérieur. Pour un fonctionnement normal, placez le couvercle du filtre à air avec l'étiquette représentant un soleil vers l'extérieur. Consignes d'entretien AVERTISSEMENT Des démarrages accidentels peuvent causer des blessures graves voire mortelles. Débranchez le(s) câble(s) de bougie et mettez-le(s) à la masse avant l'entretien. Arrêtez le moteur avant d'effectuer des travaux de réparation et d'entretien du moteur ou du matériel en suivant les consignes ci-dessous :

1) Débranchez le(s) câble(s) de bougie. 2)

Déconnectez le câble de batterie négatif (–) de la batterie. Une maintenance normale ainsi qu'un remplacement ou une réparation des dispositifs et systèmes antipollution peuvent être effectués par n'importe quels établissements ou mécaniciens; mais les réparations sous garantie doivent être effectuées par un concessionnaire agréé Kohler que vous pouvez trouver sur le site KohlerEngines.com ou en téléphonant au 1-800-544-2444 (États-unis et Canada). 17 590 11 Rév. -- KohlerEngines.com

Programme d'entretien Après les 5 premières heures ● Changement de l'huile. Sur une base annuelle ou toutes les 50 heures ● Entretien/remplacement du préfiltre Quad-Clean™. Sur une base annuelle ou toutes les 100 heures¹ ● Nettoyage de l'élément du filtre à air bas. ● Changement de l'huile. ● Nettoyage des zones de refroidissement. ● Remplacement de la bougie et réglage de l’écartement. Toutes les 200 heures² ● Vérification et réglage du jeu de soupape lorsque le moteur est froid. Toutes les 200 heures ● Remplacement de l'élément de filtre à air Quad-Clean™. Toutes les 300 heures ● Remplacement de l'élément du filtre à air bas. ● Vérification des filtres de carburant (filtre de sortie du réservoir et filtre en ligne) et nettoyage ou remplacement si nécessaire (le cas échéant). Effectuez ces procédures plus fréquemment en cas d'utilisation dans un environnement poussiéreux et sale.

Confiez ces travaux d’entretien à un concessionnaire agréé Kohler. Recommandations relatives à l'huile Pour un meilleur rendement, nous recommandons les huiles Kohler. Utilisez les huiles détergentes de qualité supérieure (y compris les huiles synthétiques) de classe SJ ou supérieure de l’API. Choisissez la viscosité en fonction de la température ambiante au moment de l'utilisation, comme indiqué cidessous. SAE 30 5W-30 °F -20

Le moteur doit être froid. Nettoyez toutes traces de débris sur les zones du bouchon de remplissage/jauge.

1. Dévissez la jauge, essuyez-la.

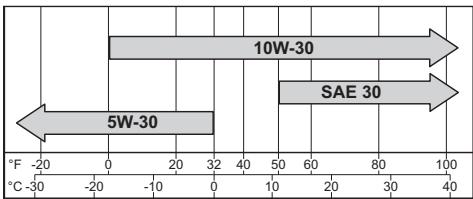

10W-30 °C -30 Contrôle du niveau d'huile REMARQUE : Ne faites jamais tourner le moteur si le niveau d'huile est trop haut ou trop bas, ceci afin d'éviter toute usure ou endommagement du moteur.

2. Réinsérez la jauge dans le tube. Posez sur le

goulot. Tournez dans le sens inverse des aiguilles d'une montre jusqu'à ce que le bouchon atteigne le point le plus bas du filetage. Ne vissez pas le bouchon sur le tube. a. Enlevez la jauge et vérifiez le niveau d'huile. Le niveau doit être en haut sur la jauge. b. Retirez le bouchon de remplissage d'huile. Amener le niveau au point de débordement du goulot de remplissage.

KohlerEngines.com 17 590 11 Rév. --

3. Si le niveau d'huile est bas, ajoutez de l'huile

jusqu'au point de débordement du goulot de remplissage.

4. Remettez le bouchon de remplissage/la

jauge et serrez fermement. Vidange d'huile Changez l’huile pendant que le moteur est encore chaud.

1. Nettoyez la surface autour du bouchon de

vidange et du bouchon de remplissage/de la jauge.

2. Retirez le bouchon de vidange et le bouchon

de remplissage/la jauge. Videz complètement l'huile. Le carburant doit correspondre à ces exigences : ● Propre, neuf, sans plomb. ● Indice d'octane de 87 (R+M)/2 ou plus. ● Méthode RON (Research Octane Number), indice minimum d'octane de 90. ● L'essence contenant jusqu’à 10 % d’alcool éthylique, 90 % d’essence sans plomb est compatible. ● Les mélanges de méthyl tertaire butyl éther FRC (MTBE) et d’essence sans plomb (jusqu’à un maximum de 15 % de MTBE par volume) sont homologués. ● N’ajoutez pas d’huile dans l’essence.

3. Réinstallez le bouchon de vidange. Serrez

au couple de 17,6 N.m 13 pi. lb. ● Ne remplissez pas trop le réservoir de carburant.

4. Remplissez le carter avec une huile neuve

jusqu'au point de débordement du goulot de remplissage. ● N’utilisez pas l'essence si elle a plus de 30 jours.

5. Remettez en place le bouchon/la jauge et

serrez fermement. Ajout de carburant

6. Mettez au rebut l'huile usée en respectant la

réglementation locale. AVERTISSEMENT Le carburant explosif peut causer des incendies et de graves brûlures. Oil Sentry™ (le cas échéant) Ce commutateur est conçu pour éviter au moteur de démarrer s'il n'y a pas d'huile ou si le niveau est bas. Le commutateur Oil Sentry™ peut ne pas couper un moteur qui tourne avant que les dommages ne se produisent. Dans certaines applications, il peut activer un signal d'avertissement. Consultez les manuels de votre matériel pour en savoir plus. Recommandations relatives à l'huile AVERTISSEMENT Le carburant explosif peut causer des incendies et de graves brûlures. N'ajoutez pas de carburant si le moteur est chaud ou s'il tourne. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposez l'essence dans des récipients homologués et dans des bâtiments non occupés, à l'abri des étincelles ou des flammes. Des éclaboussures de carburant peuvent s'enflammer au contact de pièces chaudes ou d'étincelles provenant de l'allumage. N'utilisez jamais d’essence comme agent de nettoyage. REMARQUE : E15, E20 et E85 NE sont PAS compatibles et NE doivent PAS être utilisés. Du carburant trop vieux, périmé ou contaminé peuvent provoqués des dommages non couverts par la garantie. 17 590 11 Rév. -- N'ajoutez pas de carburant si le moteur est chaud ou s'il tourne. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposez l'essence dans des récipients homologués et dans des bâtiments non occupés, à l'abri des étincelles ou des flammes. Des éclaboussures de carburant peuvent s'enflammer au contact de pièces chaudes ou d'étincelles provenant de l'allumage. N'utilisez jamais d’essence comme agent de nettoyage. Le moteur doit être froid.

1. Nettoyez la zone autour du bouchon de

2. Retirez le bouchon. Remplissez jusqu'à la

base du goulot de remplissage. Ne pas trop remplir le réservoir de carburant. Laisser de la place afin que le carburant puisse se dilater.

3. Remettez en place bouchon de carburant et

serrez fermement. Canalisation de carburant Des conduites de carburant à faible perméation doivent être installées sur les moteurs Kohler Co. pour être en conformité avec la réglementation EPA et CARB. KohlerEngines.com

Les moteurs sont équipés d'une soupape de carburant et d'un filtre intégré qui se trouvent au niveau de l'entrée du carburateur. Le débit de carburant est ainsi contrôlé et filtré du réservoir au carburateur. Nettoyez la coupelle de la soupape de carburant. REMARQUE : L’utilisation du moteur avec des éléments du filtre à air détachés ou endommagés risque de provoquer une usure prématurée et des défaillances du moteur. Remplacez tous les composants tordus ou endommagés.

1. Retirez les deux écrous, les deux vis et le

panneau du couvercle de carburateur. REMARQUE : L'élément papier ne peut pas être nettoyé à l’air comprimé.

2. Tournez le levier de soupape de carburant en

position OFF (arrêt). Soupape de carburant

3. Retirez la coupelle de la soupape de

carburant. Retirez le joint torique et la crépine.

4. Nettoyez avec un solvant la coupelle de

soupape de carburant et la crépine, puis essuyez-les.

5. Vérifiez le joint torique et la crépine.

Remplacez-les en cas de dommages.

6. Réinstallez le joint-torique, puis la coupelle

de soupape de carburant. Tournez la coupelle de la soupape de carburant à la main. Tournez de 1/2 à 3/4 de tour avec une clé. Abaissez les crochets sur le couvercle du filtre à air. Retirez les attaches du dessous des pattes sur la base. Retirez le couvercle. Préfiltre :

1. Séparez le préfiltre de l'élément papier.

2. Remplacez ou lavez le préfiltre dans de l'eau

tiède savonneuse. Rincez, puis laissez sécher à l'air.

3. Graissez légèrement le préfiltre d'huile

moteur neuve. Éliminez l'excès d'huile.

4. Réinstallez le préfiltre sur l'élément papier.

7. Tournez la soupape de carburant en position

« On » et contrôlez pour détecter toute fuite. En cas de fuite, répétez les points 5 et 6.

1. Séparez le préfiltre de l'élément; faites un

entretien du préfiltre et remplacez l'élément papier.

8. Serrez fermement le bouchon de carburant.

2. Installez le nouvel élément papier sur la

base. Installez le préfiltre sur l'élément papier.

9. Réinstallez le panneau du couvercle du

carburateur avec le matériel retiré au cours de l'étape 1. Bougies ATTENTION Profil bas Les chocs électriques peuvent causer des blessures. Ne touchez pas aux fils pendant que le moteur tourne. Nettoyez la rainure de bougie. Retirez la bougie et la remplacer.

1. Vérifiez l’écartement à l’aide d’une jauge

d’épaisseur. Pour ajuster l'écartement, voir le tableau des spécifications.

2. Installez la bougie sur la culasse.

3. Serrez au couple de 27 N.m 20 pi. lb.

Filtre à air REMARQUE : Faites tourner le moteur avec le couvercle en mode basse température quand les conditions sont normales, peut endommager le moteur.

Placez le couvercle du filtre à air en mode normal (étiquette soleil vers l'extérieur) ou en mode climat froid (étiquette flocon de neige vers l'extérieur). Placez les attaches sous les pattes de la base. Soulevez les crochets pour fixer le couvercle.

1. Retirez la vis et le couvercle du filtre à air.

2. Retirez l'élément en mousse de la base.

3. Lavez l'élément en mousse dans de l'eau

tiède savonneuse. Rincez, puis laissez sécher à l'air.

4. Graissez légèrement l'élément en mousse

d'huile moteur neuve. Éliminez l'excès d'huile.

5. Réinstallez l'élément en mousse dans la

6. Réinstallez le couvercle et serrez-le avec

une vis. Tube du reniflard Vérifiez la connexion des deux extrémités du tube de reniflard. KohlerEngines.com 17 590 11 Rév. -- Système de refroidissement par air AVERTISSEMENT Les pièces chaudes peuvent causer de graves brûlures. Ne touchez pas au moteur pendant qu'il tourne ou si vous venez tout juste de l'arrêter. FRC Ne faites jamais fonctionner le moteur si des écrans thermiques ou des protections ont été enlevés. Il est essentiel d'avoir un système de refroidissement. Pour éviter une surchauffe, nettoyez les crépines, les ailettes de refroidissement et autres surfaces externes du moteur. Évitez de vaporiser de l'eau sur le faisceau de câblage ou sur un composant électrique. Voir Programme d'entretien. Réparations/Pièces détachées Nous vous recommandons d'utiliser les services d'un concessionnaire Kohler agréé pour tous les travaux de maintenance et d'entretien, ainsi que pour l'achat de pièces de rechange du moteur. Pour trouver un concessionnaire autorisé Kohler, consultez le site KohlerEngines.com ou appelez le 1-800-544-2444 (États-Unis et Canada). Entreposage Si vous ne prévoyez pas d'utiliser le moteur pendant deux mois ou plus, suivez les procédures d'entreposage suivantes :

1. Ajoutez un produit de traitement du carburant

Kohler PRO Series ou similaire dans le réservoir de carburant. Faites tourner le moteur 2 à 3 minutes pour stabiliser le carburant dans le circuit (les anomalies liées à du carburant non traité ne sont pas garanties).

2. Changez l'huile pendant que le moteur est

encore chaud. Retirez la ou les bougies et versez environ 1 oz d'huile moteur dans le ou les cylindres. Retirez la ou les bougies et lancez le moteur lentement pour distribuer l'huile.

3. Déconnectez le câble négatif (-) de la

4. Entreposez le moteur dans un endroit propre

et sec. 17 590 11 Rév. -- KohlerEngines.com

Recherche de pannes N'essayez pas de réparer ou remplacer les principaux composants du moteur ou tout élément nécessitant des mesures ou réglages spéciaux. Ce travail doit être réalisé par un concessionnaire agréé Kohler. Problème Causes possibles ObstrucSurPas de Carburant tion de la Grille à Niveau charge Bougie carbu- de type conduite de débris d'huile Filtre à défecrant incorrect carburant sale incorrect moteur air sale tueuse

Fonctionnement erratique

Cognements ou détonations

Ratés du moteur ou étouffement

Démarrage impossible

Démarrage difficile Arrêt soudain

Consommation trop élevée

Spécifications du moteur Modèle Alésage Course Cylindrée 70 mm (2,8 po) 54 mm (2,1 po) 208 cc (12,7 po) CH395 78 mm (3,1 po) 58 mm (2,3 po) 277 cc (16,9 po) CH440 89 mm (3,5 po) 69 mm (2,7 po) 429 cc (24,7 po) CH260 CH270 Angle d'opération Capacité maximal Écartement d'huile (à plein niveau (remplissage) de la bougie d'huile)* 0,60 L (0,63 pinte américaine) 0,76 mm. (0,03 in) 25° 1,1 L (1,16 pinte américaine) *Un angle de fonctionnement trop important peut causer des dommages du moteur liés à un manque de lubrification. Plus de détails concernant les spécifications sont donnés dans le manuel d'entretien sur le site KohlerEngines.com. Le système antipollution de l'échappement pour les modèles CH260, CH270, CH395, CH440 est EM pour U.S. EPA, Californie et Europe. Toutes les références de puissance (cv) de Kohler sont des valeurs nominales certifiées et correspondent aux normes de puissance SAE J1940 & J1995. Les détails concernant les valeurs nominales de puissance certifiées sont donnés sur le site KohlerEngines.com.

KohlerEngines.com 17 590 11 Rév. -- CH260, CH270, CH395, CH440 Manuel du propriétaire FRF IMPORTANT : Lisez attentivement toutes les instructions et consignes de sécurité avant de faire fonctionner l'équipement. Lisez les instructions d'utilisation de l'équipement entraîné par ce moteur. Assurez-vous que le moteur est éteint et droit avant de réaliser la maintenance ou une réparation. La couverture de garantie est définie dans la fiche de garantie et sur KohlerEngines.com. Veuillez l'examiner attentivement car elle vous procure des droits et des obligations spécifiques. Notez les informations du moteur à fournir lors des commandes de pièces ou des demandes de couverture de garantie. Modèle de moteur Spécifications Numéro de série Date d'achat 17 590 11 Rév. -- KohlerEngines.com

Précautions de sécurité

AVERTISSEMENT :

Un danger pouvant entraîner la mort, des blessures graves ou des dégâts matériels importants. ATTENTION : Un danger pouvant entraîner des blessures corporelles ou des dégâts matériels mineurs. REMARQUE : s'utilise pour attirer l'attention sur des informations importantes concernant l'installation, l'utilisation ou l'entretien. AVERTISSEMENT Le carburant explosif peut causer des incendies et de graves brûlures. Ne pas remplir le réservoir de carburant quand le moteur est chaud ou en marche. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposer l’essence uniquement dans des conteneurs homologués et dans des bâtiments non occupés et bien aérés, à l’abri des étincelles ou des flammes. Du carburant renversé peut s'enflammer au contact de pièces chaudes ou d'étincelles au moment de l'allumage. Ne jamais utiliser d’essence en tant qu’agent de nettoyage. AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT L’oxyde de carbone peut provoquer d’importantes nausées, l’évanouissement ou la mort. Un démarrage accidentel risque de provoquer de graves blessures ou la mort. Éviter d'inhaler les gaz d'échappement. Déconnecter et mettre à la masse le(s) câble(s) de la bougie avant de procéder à l'entretien. Les gaz d’échappement du moteur contiennent de l’oxyde de carbone toxique. L’oxyde de carbone est inodore, incolore et peut causer la mort en cas d’inhalation. Arrêter le moteur avant de travailler sur le moteur ou l'équipement en suivant les directives ci-dessous :

1) Déconnecter le ou

les câbles des bougies d'allumage. 2) Déconnectez le câble de batterie négatif (–) de la batterie. ATTENTION AVERTISSEMENT Les pièces en rotation peuvent causer de graves blessures. Une décharge électrique peut provoquer des blessures. Les pièces chaudes peuvent causer de graves brûlures. Rester à distance lorsque le moteur est en marche. Ne pas toucher les fils lorsque le moteur est en marche. Ne pas toucher le moteur lorsqu’il fonctionne ou juste après son arrêt. Garder les mains, les pieds, les cheveux et les vêtements éloignés de toutes les pièces mobiles pour éviter les accidents. Ne jamais utiliser le moteur si les couvercles, capots ou carters de protection ont été enlevés. Ne jamais utiliser le moteur si les protections thermiques ont été enlevées. Californie Proposition 65 Avertissement Les gaz d'échappement de ce produit contiennent des produits chimiques connus dans l'État de Californie pour provoquer des cancers, des malformations congénitales ou d'autres problèmes liés à la reproduction.

KohlerEngines.com 17 590 11 Rév. --

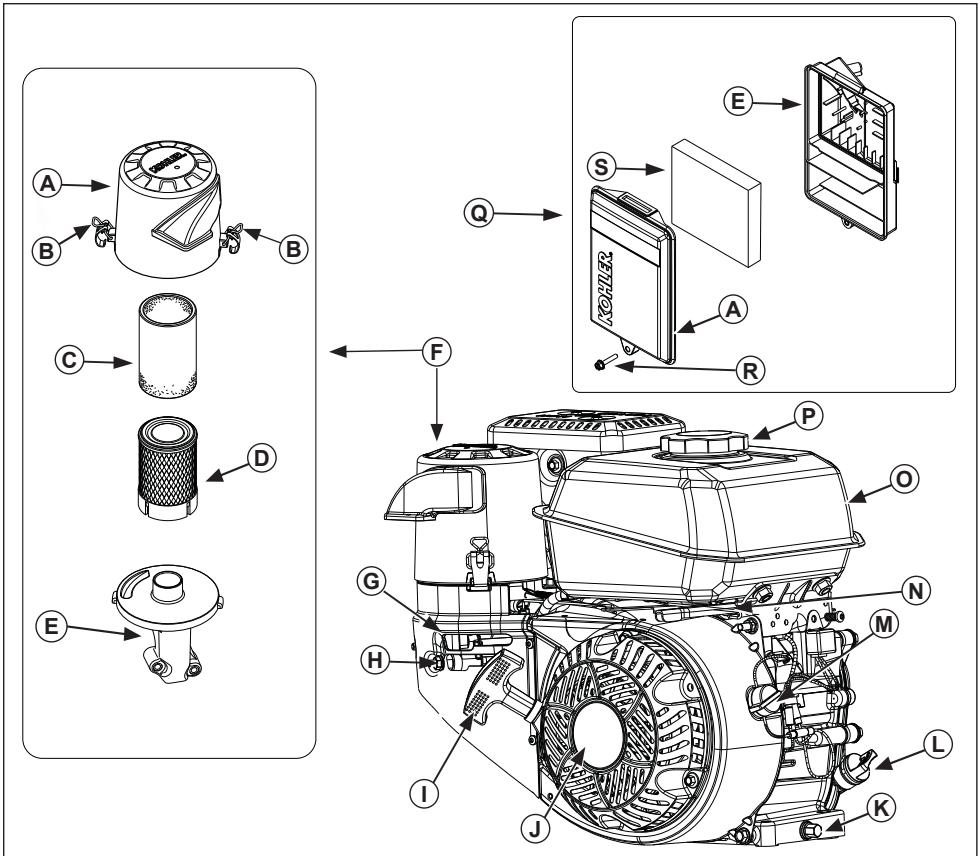

Couvercle du filtre à air

Base du filtre à air

Filtre à air Quad-Clean™

Solénoïde d'arrêt du carburant

Poignée du démarreur

Démarreur rétractable

Bouchon de vidange d'huile

Jauge/Bouchon de remplissage d'huile

Interrupteur On/ Off (marche/arrêt) (le cas échéant)

Levier de l’accélérateur

Réservoir de carburant

Bouchon de carburant

Filtre à air à profil bas

Élément en mousse Liste de contrôle avant la mise en marche

1. Contrôle du niveau d'huile Ajoutez de l'huile si le niveau est bas. Ne remplissez pas

2. Contrôlez le niveau de carburant. Ajoutez du carburant si le niveau est bas. Vérifiez les

composants et les canalisations du système de carburant pour détecter d'éventuelles fuites.

3. Contrôlez et nettoyez les surfaces de refroidissement, les surfaces de l'admission d'air et les

surfaces externes du moteur (particulièrement après le remisage).

4. Vérifiez que les composants du filtre à air et toutes les protections, couvercles, etc. sont en

place et solidement fixés.

5. Vérifiez le pare-étincelles (le cas échéant).

17 590 11 Rév. -- KohlerEngines.com

1. Mettez la soupape de fermeture du carburant

sur la position ON (le cas échéant). Démarrage AVERTISSEMENT L’oxyde de carbone peut provoquer d’importantes nausées, l’évanouissement ou la mort. Éviter d'inhaler les gaz d'échappement. Les gaz d’échappement du moteur contiennent de l’oxyde de carbone toxique. L’oxyde de carbone est inodore, incolore et peut causer la mort en cas d’inhalation. AVERTISSEMENT Les pièces en rotation peuvent causer de graves blessures. Rester à distance lorsque le moteur est en marche. Garder les mains, les pieds, les cheveux et les vêtements éloignés de toutes les pièces mobiles pour éviter les accidents. Ne jamais utiliser le moteur si les couvercles, capots ou carters de protection ont été enlevés. REMARQUE : La position de démarrage du starter peut varier en fonction de la température et d'autres facteurs. Une fois que le moteur tourne et qu'il est chaud, ramenez le starter sur la position OFF. REMARQUE : Sortez périodiquement la corde de démarrage pour contrôler son état. Si elle est effilochée, elle doit être remplacée immédiatement par un revendeur agréé Kohler.

2. Mettez l'interrupteur ON/OFF du moteur sur

la position ON (si disponible).

3. Procédez comme suit pour démarrer le

moteur : Moteur froid : Placez la commande de l'accélérateur à mi-chemin entre les positions SLOW et FAST. Placez la commande du starter sur la position ON. Moteur chaud : Placez la commande de l'accélérateur à mi-chemin entre les positions SLOW et FAST. Remettez le starter en position OFF dès que le moteur démarre. Un moteur chaud ne nécessite normalement pas l'utilisation du starter.

4. Démarreur rétractable : Tirez lentement la

poignée du démarreur jusqu'à passer de très peu la compression – ARRÊTEZ ! Ramenez la poignée : tirez fermement et tout droit pour éviter toute usure excessive de la corde sur le guide du démarreur. Démarreur électrique : Appuyez sur l'interrupteur du démarreur. Relâchez l'interrupteur dès que le moteur démarre. Si le démarreur n'entraîne pas le moteur, arrêtez-le immédiatement. N'essayez pas de démarrer le moteur tant que le problème n'a pas été résolu. Ne démarrez pas en utilisant une batterie d'appoint. Consultez votre revendeur agréé Kohler pour qu'il analyse le problème.

5. Ramenez progressivement la commande du

starter sur la position OFF dès que le moteur démarre et chauffe. Le moteur/l'équipement peuvent être utilisés durant la période de réchauffement, mais il peut être nécessaire de conserver partiellement le starter jusqu'à ce que le moteur soit chaud. Conseils de démarrage par temps froid REMARQUE : Ne démarrez pas le moteur pendant plus de 10 secondes de manière continue. Laissezle refroidir pendant 60 secondes entre chaque essai de démarrage. Le non-respect de ces instructions peut résulter en une avarie du corps du démarreur.

1. Utilisez de l'huile adaptée aux températures

prévues. REMARQUE : Si le moteur atteint un régime suffisant pour désactiver le démarreur mais s'arrête de tourner (faux démarrage), attendez l'arrêt complet des rotations du moteur avant d'effectuer un nouvel essai de démarrage. Si le démarreur est activé pendant que le volant tourne, le pignon du démarreur et la couronne dentée du volant risquent de se heurter et donc d'abîmer le démarreur.

1. Si vous en avez la possibilité, retirez la

charge en déconnectant tous les équipements entraînés par la transmission.

2. Dégagez toute éventuelle charge externe.

3. Utilisez du carburant frais spécial hiver. Le

carburant spécial hiver est d'une volatilité supérieure qui facilite le démarrage. Arrêt

2. Le cas échéant, passez la commande de

l'accélérateur sur la position lente ou de ralenti. Arrêtez le moteur.

3. Le cas échéant, fermez le robinet du

carburant. KohlerEngines.com 17 590 11 Rév. -- Angle de fonctionnement Lisez les instructions d'utilisation de l'équipement entraîné par ce moteur. Ne faites pas tourner ce moteur à un angle supérieur à l'angle de fonctionnement maximum (voir le tableau de spécifications). La lubrification insuffisante risquerait d'endommager le moteur. Vitesse du moteur REMARQUE : N'essayez pas de modifier le réglage du gouverneur pour augmenter la vitesse maximale du moteur. La survitesse est dangereuse et annule la garantie. Fonctionnement en haute altitude Ce moteur peut nécessiter un kit carburateur haute altitude pour fonctionner correctement à des altitudes supérieures à 1219 mètres (4000 ft). Pour obtenir des informations sur le kit haute altitude FRF ou pour trouver un revendeur agréé Kohler, visitez KohlerEngines.com ou appelez le 1-800-5442444 (U.S.A. et Canada). À des altitudes inférieures 1219 mètres (4000 ft), ce moteur doit fonctionner dans sa configuration d'origine car l'installation et l'utilisation du kit carburateur haute altitude en dessous de ces altitudes peuvent causer des dégâts. Givrage du carburateur REMARQUE : Le fonctionnement du moteur avec le couvercle pour fonctionnement par temps froid dans des conditions de service normales peut entraîner des dommages. Le givrage du carburateur peut se produire quand certaines combinaisons de température et d'humidité sont réunies. Le givrage du carburateur est responsable du mauvais fonctionnement du moteur au ralenti ou à des vitesses faibles et de la formation de fumée noire. Pour réduire le risque de givrage du carburateur, tournez le couvercle du filtre à air pour attirer l'air chaud du côté silencieux. Pour le fonctionnement par temps froid, placez le couvercle du filtre à air avec l'image du flocon vers l'extérieur. Pour le fonctionnement normal, placez le couvercle du filtre à air avec l'image du soleil vers l'extérieur. Instructions de maintenance AVERTISSEMENT Un démarrage accidentel risque de provoquer de graves blessures ou la mort. Déconnecter et mettre à la masse le ou les câbles de bougie avant de procéder à l'entretien. Arrêter le moteur avant d'effectuer des travaux de réparation et d'entretien du moteur ou de l'équipement en suivant les directives cidessous : 1) Déconnecter le ou les câbles des bougies d'allumage. 2) Déconnectez le câble de batterie négatif (–) de la batterie. Les mesures normales de maintenance, remplacement ou réparation des dispositifs et systèmes de contrôle des émissions peuvent être effectuées par tout individu ou atelier de réparation ; cependant les réparations couvertes par la garantie doivent être effectuées par un revendeur agréé Kohler que vous trouverez sur KohlerEngines.com ou en appelant le 1-800-544-2444 (U.S.A. et Canada). 17 590 11 Rév. -- KohlerEngines.com

Calendrier de maintenance Après les 5 premières heures ● Vidanger l'huile. Toutes les 50 heures ou tous les ans ● Faire l'entretien/remplacer le préfiltre Quad-Clean™. Toutes les 100 heures ou tous les ans¹ ● Nettoyer l'élément du filtre à air à profil bas. ● Vidanger l'huile. ● Nettoyer les zones de refroidissement. ● Remplacer la bougie et régler l'écartement. Toutes les 200 heures² ● Vérifier et ajuster le jeu de soupape lorsque le moteur est froid. Toutes les 200 heures ● Remplacer l'élément du filtre à air Quad-Clean™. Toutes les 300 heures ● Remplacer l'élément du filtre à air à profil bas. ● Vérifier les filtres à huile (filtre de la sortie du réservoir et filtre sur canalisation) et les nettoyer ou les remplacer si nécessaire (le cas échéant). Appliquer ces procédures plus fréquemment en cas d'utilisation dans un environnement hostile, poussiéreux et sale.

Faites appel à un revendeur agréé Kohler pour réaliser ce type d'entretien. Recommandations concernant l’huile Nous recommandons l'utilisation des huiles Kohler pour des performances optimales. D'autres huiles détergentes (y compris les huiles synthétiques) de haute qualité de l'API (American Petroleum Institute) de catégorie SJ ou supérieure sont acceptables. Sélectionnez la viscosité en fonction de la température ambiante au moment de l'utilisation, comme indiqué dans le tableau ci-dessous. 10W-30 5W-30 °F -20

Vérifiez que le moteur est froid. Dégagez les zones de remplissage d'huile/de la jauge de tout débris.

1. Retirez la jauge et essuyez l'huile.

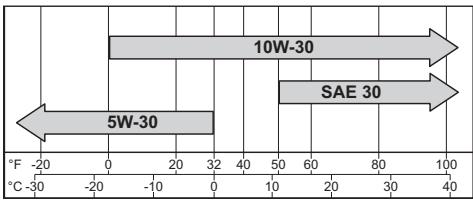

SAE 30 °C -30 Contrôle du niveau d’huile REMARQUE : Pour éviter d'user ou d'endommager gravement le moteur, ne le faites jamais fonctionner avec un niveau d'huile inférieur ou supérieur à l'indicateur des limites de la jauge.

2. Réinsérez la jauge dans le tube en la faisant

reposer sur le goulot de remplissage. Tournez dans le sens inverse des aiguilles d'une montre jusqu'à ce que le bouchon soit vissé à fond. Ne vissez pas le bouchon sur le tube. a. Retirez la jauge et contrôlez le niveau d'huile. Le niveau doit se trouver en haut de l'indicateur de la jauge. b. Retirez le bouchon de remplissage d'huile. Le niveau doit se trouver au niveau du point de débordement du goulot de remplissage.

KohlerEngines.com 17 590 11 Rév. --

3. Si le niveau d'huile est bas, ajoutez de l'huile

jusqu'au point de débordement du goulot de remplissage.

4. Remettez en place la jauge ou le bouchon de

remplissage d'huile et serrez fermement. Vidange de l'huile Changez l'huile lorsque le moteur est chaud.

1. Nettoyez la zone située autour du bouchon

de remplissage d'huile/de la jauge et du bouchon de vidange.

2. Retirez le bouchon de vidange et le bouchon

de remplissage d'huile/la jauge. Videz l'huile complètement.

3. Remettez le bouchon de vidange. Serrez au

couple 17.6 N·m (13 ft. lb.).

4. Remplissez le carter d'huile neuve jusqu'au

point de débordement du goulot de remplissage. Le carburant doit répondre aux exigences suivantes : ● Essence sans plomb propre et neuve. ● Indice d'octane de 87 (R+M)/2 ou plus. ● Indice d'octane recherche (RON) de 90 minimum. ● Les mélanges de jusqu'à 10 % d'alcool éthylique et 90 % d'essence sans plomb sont acceptables. ● Les mélanges de méthyle tertiaire butyle éther (MTBE) et d'essence sans plomb (max 15 % de MTBE par volume) sont approuvés. FRF ● Ne pas ajouter d'huile à l'essence. ● Ne pas trop remplir le réservoir de carburant. ● Ne pas utiliser d'huile ayant plus de 30 jours. Ajout de carburant

5. Remettez en place le bouchon/la jauge et

serrez fermement. AVERTISSEMENT

6. Mettez l'huile usée au rebut conformément

aux réglementations locales. Le carburant explosif peut causer des incendies et de graves brûlures. Oil Sentry™ (le cas échéant) Ce pressostat est conçu pour empêcher le moteur de démarrer sans huile ou avec peu d'huile. Il se peut que le pressostat Oil Sentry™ n'arrête pas le moteur en marche avant que des dommages ne se produisent. Dans certaines applications, il peut activer un signal d'avertissement. Consultez les manuels de vos équipements pour davantage d'informations. Recommandations concernant le carburant AVERTISSEMENT Ne pas remplir le réservoir de carburant quand le moteur est chaud ou en marche. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposer l’essence uniquement dans des conteneurs homologués et dans des bâtiments non occupés et bien aérés, à l’abri des étincelles ou des flammes. Du carburant renversé peut s'enflammer au contact de pièces chaudes ou d'étincelles au moment de l'allumage. Ne jamais utiliser d’essence en tant qu’agent de nettoyage. Le carburant explosif peut causer des incendies et de graves brûlures. Vérifiez que le moteur est froid. Ne pas remplir le réservoir de carburant quand le moteur est chaud ou en marche.

2. Retirez le bouchon du carburant. Remplissez

jusqu'à la base du goulot de remplissage. Ne pas trop remplir le réservoir de carburant. Laisser de la place afin que le carburant puisse se dilater. L’essence est extrêmement inflammable et le contact de ses vapeurs avec une source d’allumage peut provoquer une explosion. Entreposer l’essence uniquement dans des conteneurs homologués et dans des bâtiments non occupés et bien aérés, à l’abri des étincelles ou des flammes. Du carburant renversé peut s'enflammer au contact de pièces chaudes ou d'étincelles au moment de l'allumage. Ne jamais utiliser d’essence en tant qu’agent de nettoyage.

1. Nettoyez la zone située autour du bouchon

3. Remettez le bouchon de carburant en place

et serrez fermement. Canalisation de carburant Une canalisation de carburant à faible perméation doit être installée sur les moteurs à carburateur Kohler Co. pour être en conformité avec les réglementations EPA et CARB. REMARQUE : Les mélanges E15, E20 et E85 NE sont PAS approuvés et NE doivent PAS être utilisés. Les effets d'un carburant vieux, vicié ou contaminé ne sont pas couverts par la garantie. 17 590 11 Rév. -- KohlerEngines.com

Soupape de carburant Les moteurs sont équipés d'un robinet de carburant et d'un filtre à tamis intégral situé à l'entrée du carburateur. Ce dispositif contrôle et filtre le débit de carburant du réservoir au carburateur. Dégagez le guide du robinet de carburant de tout débris.

1. Retirez deux écrous, deux vis et le panneau

de protection du carburateur.

2. Placez le levier du robinet de carburant sur la

3. Retirez le guide du robinet de carburant.

Retirez le joint torique et le tamis du filtre.

4. Nettoyez le tamis et le guide du robinet avec

du solvant et essuyez-les.

5. Vérifiez le tamis et le joint torique et

remplacez-les s'ils sont endommagés.

6. Remettez en place le joint torique, puis le

guide du robinet de carburant. Faites pivoter le guide du robinet de carburant jusqu'à ce qu'il soit serré (à la main). Tourner de 1/2 à 3/4 de tour avec une clé.

7. Tournez le robinet de carburant sur la

position ON et contrôlez pour détecter toute fuite. En cas de fuite, reprenez les étapes 5 et 6.

8. Serrez fortement le bouchon de carburant.

9. Remettez en place le panneau de protection

du carburateur à l'aide des vis retirées à l'étape 1. Bougies ATTENTION REMARQUE : Le fonctionnement du moteur avec des composants du filtre à air desserrés ou endommagés peut provoquer l'usure prématurée et la défaillance du moteur. Remplacez tous les composants tordus ou abîmés. REMARQUE : N'utilisez pas d'air comprimé sur l'élément en papier. Quad-Clean™ Abaissez les anses du couvercle du filtre à air. Retirez les crochets de sous les butées de la base. Retirez le couvercle. Préfiltre :

1. Retirez le préfiltre de l'élément en papier.

2. Remplacez ou lavez le préfiltre dans de l'eau

chaude additionnée de détergent. Rincez et laissez sécher.

3. Huilez légèrement le préfiltre avec de l'huile

moteur neuve. Éliminez l'excès d'huile.

4. Remettez en place le préfiltre sur l'élément

en papier. Elément en papier :

1. Séparez le préfiltre de l'élément en papier.

Faites l'entretien du préfiltre et remplacez l'élément en papier.

2. Installez le nouvel élément en papier sur la

base. Installez le préfiltre sur l'élément en papier. Placez le couvercle du filtre à air en position de fonctionnement normal (soleil vers l'extérieur) ou de fonctionnement par temps froid (flocon vers l'extérieur). Insérez les crochets sous les butées de la base. Levez les anses pour fixer le couvercle. Une décharge électrique peut provoquer des blessures. Low-Profile Ne pas toucher les fils lorsque le moteur est en marche.

2. Retirez l'élément en mousse de la base.

1. Retirez la vis et le couvercle du filtre à air.

Nettoyez le puits de bougie. Retirez la bougie et remplacez-la.

3. Lavez l'élément en mousse dans de l'eau

chaude additionnée de détergent. Rincez et laissez sécher.

1. Contrôlez l'écartement à l'aide d'un calibre.

Ajustez l'écartement (voir le tableau de spécifications d'ajustement).

4. Huilez légèrement l'élément en mousse avec

de l'huile moteur neuve. Éliminez l'excès d'huile.

2. Installez la bougie dans la culasse.

5. Remettez l'élément en mousse dans la base.

3. Serrez la bougie au couple 27 N m

6. Remettez le couvercle et fixez-le avec la vis.

Tube du reniflard Filtre à air REMARQUE : Le fonctionnement du moteur avec le couvercle pour fonctionnement par temps froid dans des conditions de service normales peut entraîner des dommages.

Vérifiez que les deux extrémités du tuyau du reniflard sont correctement raccordées. KohlerEngines.com 17 590 11 Rév. -- Refroidissement par air AVERTISSEMENT Les pièces chaudes peuvent causer de graves brûlures. Ne pas toucher le moteur lorsqu’il fonctionne ou juste après son arrêt. Ne jamais utiliser le moteur si les protections thermiques ont été enlevées. FRF Un refroidissement adéquat est essentiel. Pour éviter la surchauffe, nettoyez les tamis, les ailettes de refroidissement et autres surfaces externes du moteur. Évitez de pulvériser de l'eau sur le faisceau de câbles ou les composants électroniques. Vérifiez le calendrier de maintenance. Réparations/Pièces de rechange Nous vous recommandons de faire appel à un revendeur agréé Kohler pour tout ce qui touche à la maintenance, la réparation et les pièces de rechange des moteurs. Pour trouver un revendeur agréé Kohler, visitez KohlerEngines.com ou appelez le 1-800-544-2444 (U.S.A. et Canada). Remisage Si le moteur ne va pas être utilisé pendant au moins 2, veuillez suivre les procédures suivantes :

1. Ajoutez un produit de traitement du carburant

Kohler PRO Series ou équivalent dans le réservoir de carburant. Faites tourner le moteur pendant 2 à 3 minutes pour que le carburant se stabilise dans le système de carburant (les défaillances dues à un carburant non traité ne sont pas couvertes par la garantie).

2. Vidangez l'huile pendant que le moteur est

encore chaud. Retirez la ou les bougies et versez environ 3 cl (1 oz.) d'huile moteur dans la ou les culasses. Remplacez la ou les bougies et démarrez le moteur lentement pour répartir l'huile.

3. Débranchez le câble de batterie négatif (-).

4. Remisez le moteur dans un endroit propre et

sec. 17 590 11 Rév. -- KohlerEngines.com

Recherche de pannes N'essayez pas de réparer ou remplacer les principaux composants du moteur ou tout élément nécessitant des mesures ou réglages spéciaux. Ce travail doit être réalisé par un revendeur agréé Kohler. Problème Démarrage impossible Cause possible Saletés dans SurPas de Carburant les canaux Grille à Niveau charge Filtre Bougie carbu- de type d'alimentation débris d'huile à air défecrant incorrect en carburant sale incorrect moteur sale tueuse

Fonctionnement par à-coups

Consommation élevée de carburant

Spécifications du moteur Modèle Alésage Course Cylindrée 70 mm (2.8 in.) 54 mm (2.1 in.) 208 cc (12.7 in.) CH395 78 mm (3.1 in.) 58 mm (2.3 in.) 277 cc (16.9 in.) CH440 89 mm (3.5 in.) 69 mm (2.7 in.) 429 cc (24.7 in.) CH260 CH270 Écartement Angle de fonctionneCapacité ment maximum de la d'huile (à plein niveau bougie (remplissage) d'huile)* d’allumage 0,60 L (0.63 U.S. qt.) 0,76 mm (0.03 in.) 25° *Le dépassement de l'angle de fonctionnement maximum peut endommager le moteur en raison d'un manque de lubrification. Vous trouverez des informations supplémentaires concernant les spécifications dans le manuel d'entretien sur KohlerEngines.com. Le système de contrôle des émissions d'échappement pour les modèles CH260, CH270, CH395, CH440 est EM pour U.S. EPA, Californie et Europe. Toutes les références en chevaux (hp) données par Kohler sont des puissances nominales certifiées et sont conformes aux normes hp SAE J1940 et J1995. Vous trouverez davantage de renseignements sur les puissances nominales certifiées sur KohlerEngines.com.

KohlerEngines.com 17 590 11 Rév. -- Filtro de Ar™ Quad-Clean
