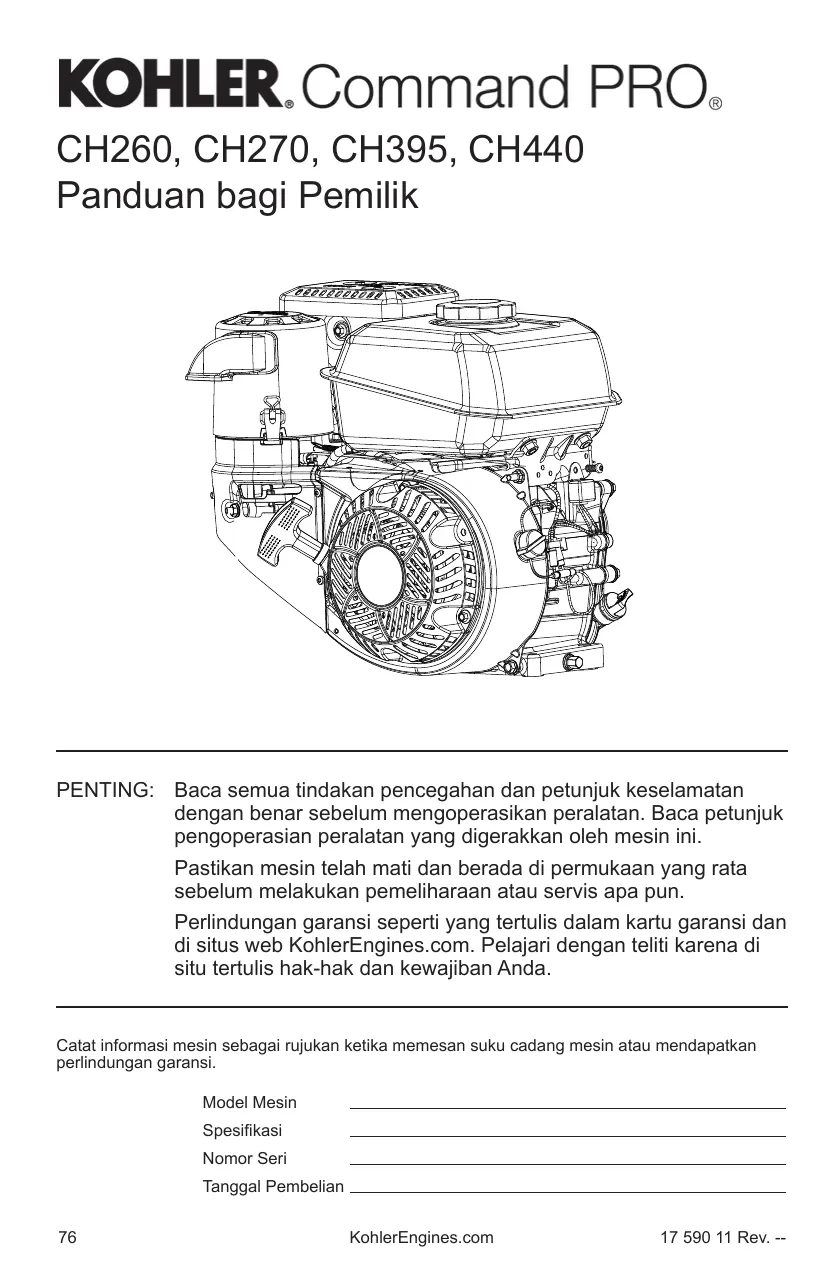

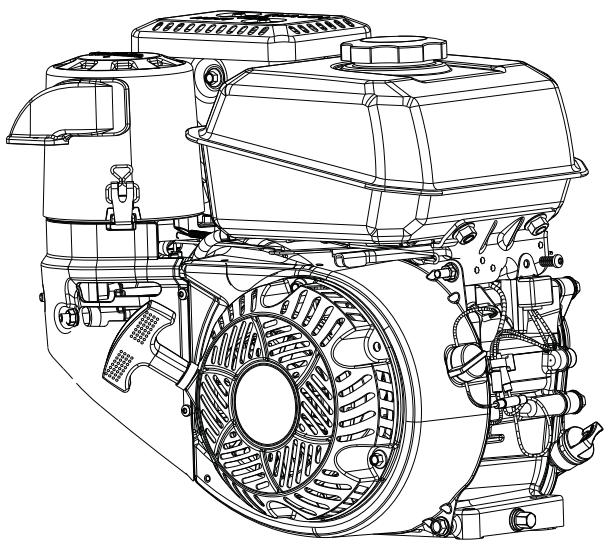

CH260, CH270, CH395, CH440 Panduan bagi Pemilik PENTING: Baca semua tindakan pencegahan dan petunjuk keselamatan dengan benar sebelum mengoperasikan peralatan. Baca petunjuk pengoperasian peralatan yang digerakkan oleh mesin ini. Pastikan mesin telah mati dan berada di permukaan yang rata sebelum melakukan pemeliharaan atau servis apa pun. Perlindungan garansi seperti yang tertulis dalam kartu garansi dan di situs web KohlerEngines.com. Pelajari dengan teliti karena di situ tertulis hak-hak dan kewajiban Anda. Catat informasi mesin sebagai rujukan ketika memesan suku cadang mesin atau mendapatkan perlindungan garansi. Model Mesin Spesifikasi Nomor Seri Tanggal Pembelian

KohlerEngines.com 17 590 11 Rev. -- Tindakan Pencegahan Demi Keselamatan PERINGATAN: Dapat mengakibatkan kematian, cedera serius, atau kerusakan properti yang parah. HATI-HATI: CATATAN: Dapat mengakibatkan cedera ringan atau kerusakan properti. digunakan untuk memberi tahu adanya pemasangan, pengoperasian, atau informasi perawatan penting. PERINGATAN Ledakan Bahan Bakar dapat menyulut api dan menyebabkan kebakaran yang parah. PERINGATAN Karbon Monoksida dapat menyebabkan mual berat, pingsan hingga kematian. Jangan mengisi tangki bahan bakar ketika mesin masih panas atau sedang dijalankan. Hindari menghisap buangan asap. Gas buangan mesin mengandung karbon monoksida yang beracun. Karbon monoksida tidak berbau dan tidak berwarna serta dapat menyebabkan kematian jika terhirup. Bensin sangat mudah terbakar dan uapnya dapat meledak jika tersulut api. Simpan bensin hanya di wadah yang disetujui, dalam bangunan yang tidak dihuni dan bagus ventilasinya, jauh dari percikan api ataupun nyala api. Tumpahan bahan bakar dapat terbakar jika terkena bagian yang panas ataupun percikan api dari pembakaran. Jangan gunakan bensin sebagai bahan pembersih. PERINGATAN PERINGATAN Start yang Tidak Disengaja dapat menyebabkan cedera parah hingga kematian. Lepaskan dan pasang arde ke kepala busi sebelum menyervis. Sebelum mulai menyervis mesin, matikan mesin dengan cara sebagai berikut: 1) Lepaskan kepala busi. 2) Lepaskan kabel baterai negatif (–) dari baterainya. PERINGATAN HATI-HATI Bagian yang Berputar dapat menyebabkan cedera parah. Kejutan Listrik dapat menyebabkan cedera. Bagian yang Panas dapat menyebabkan cedera parah. Jauhi mesin yang sedang bekerja. Jangan sentuh kabel ketika mesin sedang bekerja. Jangan menyentuh mesin yang sedang bekerja atau baru saja berhenti. Jauhkan tangan, kaki, rambut, dan pakaian dari bagian yang bergerak untuk mencegah cedera. Jangan pernah menjalankan mesin tanpa ada penutup, selubung, atau pelindung yang terpasang.

Jangan pernah menjalankan mesin tanpa ada penahan panas atau pelindung yang terpasang. Peringatan California Proposition 65 Gas buang mesin dari produk ini mengandung bahan kimia yang menurut peraturan Negara Bagian California dapat menyebabkan kanker, cacat lahir atau bahaya bagi kesehatan reproduksi lainnya. 17 590 11 Rev. -- KohlerEngines.com

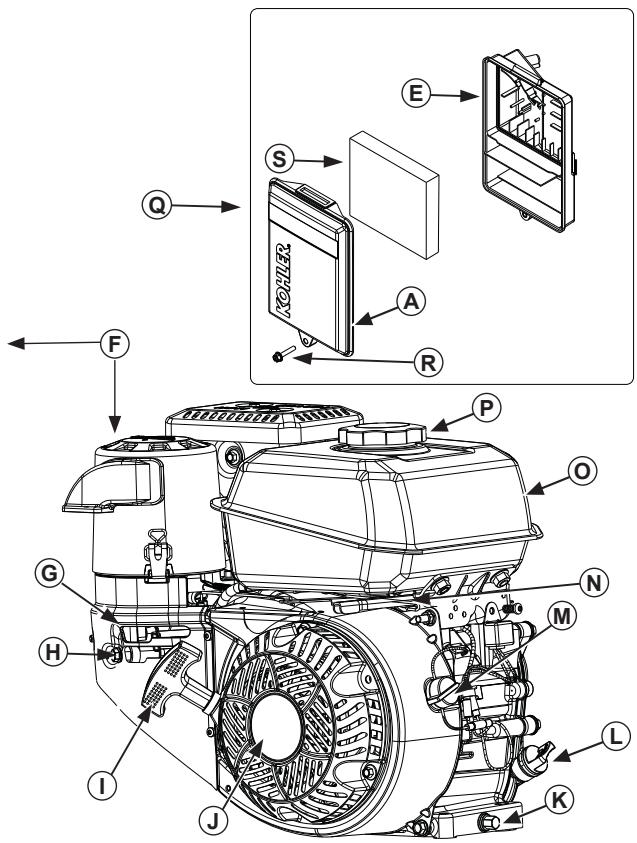

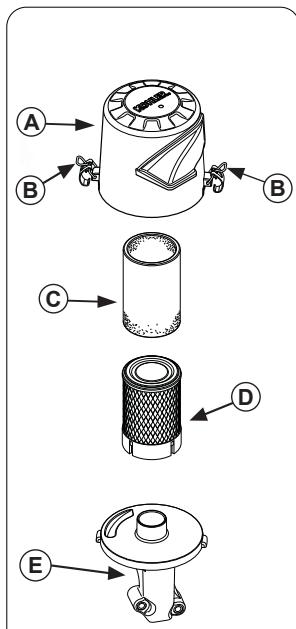

Tutup Pembersih Udara

Alas Pembersih Udara

Quad-Clean™ Pembersih Udara

Sumbat Pembuangan Oli

Pembersih Udara Profil Rendah

1. Periksa ketinggian oli. Tambahkan oli jika tinggal sedikit. Jangan sampai tumpah.

2. Periksa ketinggian bahan bakar. Tambahkan bahan bakar jika tinggal sedikit. Periksa komponen

sistem bahan bakar dan perapatnya untuk melihat kebocoran.

3. Periksa dan bersihkan daerah pendinginan, daerah udara masuk, dan permukaan luar mesin

(khususnya setelah penyimpanan).

4. Periksa apakah komponen pembersih udara dan semua selubung, penutup peralatan, dan

pelindung telah berada di tempatnya dan terpasang dengan aman.

5. Periksa sekering busi (jika tersedia).

KohlerEngines.com 17 590 11 Rev. -- (SLOW) dan CEPAT (FAST). Posisikan kontrol cuk ke ON. Start PERINGATAN Karbon Monoksida dapat menyebabkan mual berat, pingsan hingga kematian. Hindari menghisap buangan asap. Gas buangan mesin mengandung karbon monoksida yang beracun. Karbon monoksida tidak berbau dan tidak berwarna serta dapat menyebabkan kematian jika terhirup. PERINGATAN Bagian yang Berputar dapat menyebabkan cedera parah. Jauhi mesin yang sedang bekerja. Jauhkan tangan, kaki, rambut, dan pakaian dari bagian yang bergerak untuk mencegah cedera. Jangan pernah menjalankan mesin tanpa ada penutup, selubung, atau pelindung yang terpasang. CATATAN: Posisi cuk untuk start dapat berbeda-beda, bergantung pada suhu dan faktor lainnya. begitu mesin bekerja dan mulai panas, matikan cuk ke posisi OFF. CATATAN: Rentangkan kabel starter secara bertahap untuk memeriksa kondisinya. Apabila kabel berjumbai, cari penggantinya di dealer resmi Kohler. CATATAN: Jangan mengengkol mesin secara terus-menerus selama lebih dari 10 detik. Biarkan mendingin selama 60 detik sebelum mencoba menyalakan lagi. Apabila petunjuk ini tidak dipatuhi, starter motor dapat terbakar. CATATAN: Jika kecepatan mesin hanya cukup untuk melepas starter namun tidak cukup untuk membuatnya tetap bekerja (start palsu), putaran mesin harus berhenti sepenuhnya sebelum mencoba menjalankan mesin kembali. Jika starter digunakan sementara roda gila sedang berputar, maka roda gigi starter dan gigi cincin roda gila dapat beradu dan menyebabkan kerusakan pada starter.

Mesin dingin: Tempatkan kontrol throttle di tengah-tengah antara posisi LAMBAT 17 590 11 Rev. -- Mesin hangat: Tempatkan kontrol throttle di tengah-tengah antara posisi LAMBAT (SLOW) dan CEPAT (FAST). Kembalikan cuk ke posisi OFF sesegera mungkin setelah mesin menyala. Mesin yang panas biasanya tidak memerlukan cuk pada posisi ON.

4. Starter Tarik: Tarik handel starter perlahan

hingga tepat melewati kompresi - STOP! Kembalikan handel starter; tarik lurus dengan kuat untuk menghindari keausan tali yang berlebihan mulai dari pemandu tali starter. Start Elektrik: Aktifkan switch starter. Lepaskan switch segera setelah mesin menyala. Jika starter tidak memutar mesin, matikan segera starter-nya. Jangan mencoba untuk menyalakan mesin lagi hingga kondisinya sudah dikoreksi. Jangan melakukan jump-start. Hubungi dealer resmi Kohler untuk menganalisis masalah.

5. Perlahan-lahan kembalikan kontrol cuk ke

posisi OFF setelah mesin menyala dan mulai memanas. Mesin/peralatan boleh dijalankan selama periode pemanasan, tapi mungkin perlu untuk membiarkan cuk ke posisi tengah hingga mesin mulai memanas. Petunjuk Start Cuaca Dingin

3. Gunakan bahan bakar musim dingin yang

baru. Bahan bakar musim dingin memiliki volatilitas yang lebih tinggi untuk memperbaiki start. Berhenti

1. Jika mungkin, bongkar muatan dengan

melepaskan semua alat pelengkap yang digerakkan oleh PTO.

2. Jika tersedia, pindahkan kontrol throttle ke

posisi lambat atau idle, kemudian hentikan mesin.

3. Jika tersedia, tutup katup penghenti aliran

bahan bakar. Sudut Pengoperasian Baca petunjuk pengoperasian peralatan yang digerakkan oleh mesin ini. Jangan menjalankan mesin ini melampaui sudut maksimum pengoperasian; baca tabel spesifikasi. Mesin yang rusak dapat diakibatkan oleh lubrikasi yang kurang memadai. Kecepatan Mesin CATATAN: Jangan mengubah pengaturan regulator untuk meningkatkan kecepatan maksimum mesin. Kecepatan berlebih dapat membahayakan dan garansi dapat tidak berlaku karenanya. KohlerEngines.com

Pengoperasian di Ketinggian Mesin ini mungkin membutuhkan kit karburator untuk digunakan di ketinggian untuk memastikan pengoperasian mesin yang benar di atas ketinggian (1219 meter) (4000 kaki). Untuk mendapatkan informasi tentang kit untuk ketinggian atau untuk menemukan dealer resmi Kohler, kunjungi situs web KohlerEngines.com atau hubungi 1-800-544-2444 (AS dan Kanada). Mesin ini harus dijalankan dalam konfigurasi aslinya di bawah 1219 meter (4000 kaki) karena dapat rusak apabila kit karburator untuk digunakan di ketinggian dipasang dan dijalankan di bawah 4000 kaki (1219 meter). Karburator Tertutup Es CATATAN: Menjalankan mesin dengan penutup yang diposisikan untuk pengoperasian cuaca dingin pada kondisi normal dapat merusak mesin. Karburator dapat tertutup es pada kombinasi suhu dan kelembaban tertentu. Akibat dari karburator yang tertutup es adalah mesin yang susah mencapai kecepatan idle atau rendah serta asap hitam atau putih. Untuk mengurangi kemungkinan karburator tertutup es, tutup pembersih udara dapat diputar untuk menarik udara hangat dari sisi knalpot. Untuk pengoperasian cuaca dingin, posisikan tutup pembersih udara dengan pelat bergambar kepingan salju menghadap keluar. Untuk pengoperasian normal, posisikan tutup pembersih udara dengan pelat bergambar matahari menghadap keluar. Petunjuk Pemeliharaan PERINGATAN Start yang Tidak Disengaja dapat menyebabkan cedera parah hingga kematian. Lepaskan dan pasang arde ke kepala busi sebelum menyervis. Sebelum mulai menyervis mesin, matikan mesin dengan cara sebagai berikut ini: 1) Lepaskan kepala busi. 2) Lepaskan kabel baterai negatif (–) dari baterainya. Pemeliharaan, penggantian atau perbaikan normal dari alat dan sistem kontrol emisi dapat dilakukan di bengkel mana pun atau siapa pun; namun demikian perbaikan bergaransi harus dilakukan oleh dealer resmi Kohler yang dapat ditemukan di KohlerEngines.com atau 1-800-5442444 (AS dan Kanada). Jadwal Pemeliharaan Setelah 5 Jam pertama ● Ganti oli. Setiap 50 Jam atau Setiap Tahun ● Servis/ganti pra-pembersih™ Quad-Clean. Setiap 100 Jam atau Setiap Tahun¹ ● Bersihkan elemen pembersih udara profil-rendah ● Ganti oli. ● Bersihkan area pendinginan. ● Ganti busi dan setel celahnya. Setiap 200 Jam² ● Periksa dan setel jarak celah katup ketika mesin dingin. Setiap 200 Jam ● Ganti elemen pembersih udara ™ Quad-Clean. Setiap 300 Jam ● Ganti elemen pembersih udara profil-rendah. ● Periksa penyaring bahan bakar (penyaring saluran keluar tangki dan penyaring saluran masuk tangki) serta bersihkan atau ganti jika perlu (jika tersedia). Lakukan prosedur ini lebih sering pada kondisi yang parah, berdebu dan kotor.

Mintalah dealer resmi Kohler untuk melakukan servis ini.

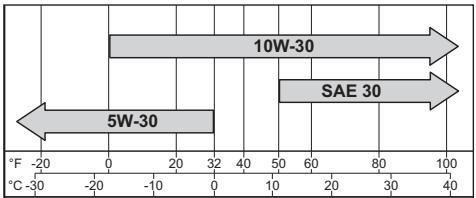

KohlerEngines.com 17 590 11 Rev. -- Rekomendasi Oli Kami sarankan Anda menggunakan oli Kohler untuk performa terbaik. Oli deterjen berkualitas tinggi lainnya (termasuk yang sintetis) dari servis API (American Petroleum Institute) kelas SJ atau lebih tinggi dapat digunakan. Pilihlah viskositas berdasarkan suhu udara pada saat pengoperasian seperti yang ditunjukkan di tabel bawah ini. 10W-30 SAE 30 5W-30 °F -20 °C -30

ukur dan kencangkan dengan kuat.

6. Buang oli bekas sesuai dengan peraturan

setempat. Oil Sentry™ (jika tersedia) Switch ini dirancang untuk mencegah agar mesin tidak menyala dalam kondisi sedikit oli atau tidak ada oli. Oil Sentry™ mungkin tidak mematikan mesin yang sedang berjalan sebelum terjadi kerusakan. Pada beberapa aplikasi, switch ini dapat mengaktifkan sinyal peringatan. Bacalah panduan peralatan untuk informasi lebih lanjut. Rekomendasi Bahan Bakar

PERINGATAN Periksa Ketinggian Oli CATATAN: Untuk mencegah keausan mesin atau kerusakan yang meluas, jangan menyalakan mesin dengan tingkat ketinggian oli di bawah atau di atas indikator kisaran operasional pada tongkat ukur. Pastikan mesinnya dingin. Bersihkan daerah pengisian oli/tongkat ukur dari segala kotoran.

1. Keluarkan tongkat ukur; usap olinya.

2. Masukkan kembali tongkat ukur; berhenti

pada leher pengisian oli; putar berlawanan arah jarum jam hingga tutupnya jatuh ke titik terendah dari kepala puntiran; jangan memuntir tutup ke tabung. a. Keluarkan tongkat ukur; periksa tanda ketinggian olinya. Ketinggian harus di atas indikator pada tongkat ukur. atau b. Lepaskan katup pengisian oli. Ketinggiannya harus berada di atas titik luapan leher pengisi.

3. Jika olinya rendah, tambahkan oli hingga ke

titik luapan leher pengisi.

4. Pasang kembali tongkat ukur atau sumbat

pengisian oli dan kencangkan dengan kuat. Ganti Oli Ganti olinya saat mesin dalam keadaan panas.

1. Bersihkan area di sekitar tutup pengisian oli/

tongkat ukur dan sumbat pembuangan.

2. Lepaskan sumbat pembuangan dan tutup

pengisian oli/tongkat ukur. Buang oli sepenuhnya.

3. Pasang kembali sumbat pembuangan.

Terapkan torsi ke 13 kaki pon (17.6 N·m).

4. Isi bak mesin dengan oli baru hingga ke titik

luapan leher pengisi. 17 590 11 Rev. -- Ledakan Bahan Bakar dapat menyulut api dan menyebabkan kebakaran yang parah. Jangan mengisi tangki bahan bakar ketika mesin masih panas atau sedang dijalankan. Bensin sangat mudah terbakar dan uapnya dapat meledak jika tersulut api. Simpan bensin hanya di wadah yang disetujui, dalam bangunan yang tidak dihuni dan bagus ventilasinya, jauh dari percikan api ataupun nyala api. Tumpahan bahan bakar dapat terbakar jika terkena bagian yang panas ataupun percikan api dari pembakaran. Jangan gunakan bensin sebagai bahan pembersih. CATATAN: E15, E20 dan E85 TIDAK disetujui dan TIDAK boleh digunakan; efek dari bahan bakar yang lama, kedaluwarsa atau terkontaminasi tidak mendapat garansi. Bahan bakar harus memenuhi persyaratan di bawah ini: ● Bensin bersih, baru dan bebas timbel. ● Kadar oktan sebesar 87 (R+M)/2 atau lebih tinggi. ● Minimum oktan berdasarkan Research Octane Number (RON) adalah 90. ● Bensin hingga 10% etil alkohol, 90% bebas timbel dapat diterima. ● Eter Butil Tersier Metil (MTBE) dan campuran bensin bebas timbel (maks. 15% MTBE menurut volume) disetujui. ● Jangan tambahkan oli ke bensin. ● Jangan mengisi tangki bahan bakar hingga meluap. ● Jangan menggunakan bensin yang usianya lebih lama dari 30 hari. KohlerEngines.com

Tambahkan Bahan Bakar PERINGATAN Ledakan Bahan Bakar dapat menyulut api dan menyebabkan kebakaran yang parah.

9. Pasang kembali panel tutup karburator

dengan mengencangkan perangkat yang dilepas pada langkah 1. Busi Jangan mengisi tangki bahan bakar ketika mesin masih panas atau sedang dijalankan. Bensin sangat mudah terbakar dan uapnya dapat meledak jika tersulut api. Simpan bensin hanya di wadah yang disetujui, dalam bangunan yang tidak dihuni dan bagus ventilasinya, jauh dari percikan api ataupun nyala api. Tumpahan bahan bakar dapat terbakar jika terkena bagian yang panas ataupun percikan api dari pembakaran. Jangan gunakan bensin sebagai bahan pembersih. Pastikan mesinnya dingin.

1. Bersihkan daerah sekitar tutup bahan bakar.

2. Lepaskan tutup bahan bakar. Isi hingga

mencapai dasar leher pengisi. Jangan mengisi tangki bahan bakar hingga meluap. Sisakan ruangan agar bahan bakar bisa memuai.

3. Pasang kembali tutup pengisi dengan

kencang. Saluran Bahan Bakar Saluran bahan bakar permeasi rendah harus dipasang pada mesin karburator Kohler Co. untuk menjaga kepatuhan terhadap peraturan EPA dan CARB. Katup Bahan Bakar Mesin dilengkapi dengan katup bahan bakar dan tapis penyaring integral yang dipasang pada saluran karburator. Penyaring ini akan mengontrol dan menyaring aliran bahan bakar dari tangki ke karburator. Bersihkan tutup katup bahan bakar dari kotoran.

1. Lepaskan dua mur, dua sekrup dan panel

3. Lepaskan tutup katup bahan bakar.

Lepaskan cincin-O dan tapis penyaring.

4. Bersihkan layar dan tutup katup bahan bakar

dengan pelarut dan usap.

5. Periksa tapis dan cincin-O, ganti jika rusak.

6. Pasang kembali cincin-O dikuti dengan tutup

katup bahan bakar. Putar tutup katup bahan bakar dan kencangkan dengan jari. Putar dengan kunci inggris sebanyak 1/2 hingga 3/4 putaran penuh. HATI-HATI Kejutan Listrik dapat menyebabkan cedera. Jangan sentuh kabel ketika mesin sedang bekerja. Bersihkan kerak kepala busi. Lepas busi dan ganti.

1. Periksa celah dengan menggunakan alat

ukur. Setel celah, baca tabel spesifikasi untuk penyetelan.

2. Pasang busi ke kepala silinder.

3. Terapkan torsi ke 20 kaki pon (27 N·m).

Pembersih Udara CATATAN: Menjalankan mesin dengan penutup yang diposisikan untuk pengoperasian cuaca dingin pada kondisi normal dapat merusak mesin. CATATAN: Menjalankan mesin dengan komponen pembersih udara yang kendur atau rusak dapat menyebabkan keausan dan kegagalan dini. Gantilah semua komponen yang bengkok atau rusak. CATATAN: Elemen kertas tidak boleh disemprot dengan udara kompresi. Quad-Clean™ Geser ke bawah handel pada tutup pembersih udara; lepaskan gerendel di bawah tabung dasar; lepaskan penutup. Pra-pembersih:

1. Lepaskan pra-pembersih dari elemen kertas.

2. Lepas atau cuci pra-pembersih dalam air

hangat dengan deterjen. Bilas dan keringkan di udara.

kertas. Elemen Kertas:

1. Pisahkan pra-pembersih dari elemen; servis

pra-pembersih dan ganti elemen kertas.

2. Pasang elemen kertas baru di dasarnya;

pasang pra-pembersih di elemen kertas.

7. Putar katup bahan bakar ke posisi ON dan

periksa jika ada kebocoran. Jika katup bahan bakar bocor, ulangi langkah 5 & 6.

KohlerEngines.com 17 590 11 Rev. -- Posisikan tutup pembersih udara untuk pengoperasian normal (pelat bergambar matahari menghadap keluar) atau pengoperasian musim dingin (pelat bergambar kepingan salju menghadap keluar); tempatkan gerendel di bawah tabung di dasar; angkat handel untuk mengencangkan tutup. Profil-Rendah

1. Lepaskan sekrup dan tutup pembersih

2. Ambil elemen busa dari dasar.

3. Cuci elemen busa dalam air hangat dengan

deterjen. Bilas dan keringkan di udara.

4. Tambahkan oli mesin baru ke elemen busa

tipis saja; peras oli yang berlebihan.

Penyimpanan Jika mesin harus diservis dalam 2 bulan lagi atau lebih, ikuti prosedur berikut ini.

1. Tambahkan bahan aditif bahan bakar Kohler

PRO Series atau sejenisnya ke tangki bahan bakar. Jalankan mesin 2-3 menit untuk menstabilkan bahan bakar ke dalam sistem bahan bakar (kegagalan karena bahan bakar tidak diberi aditif dapat menghapus garansi).

kepala busi dan tuangkan oli mesin sekitar 1 oz. ke dalam silinder. Ganti busi dan engkol mesin perlahan untuk mendistribusikan oli.

4. Simpan mesin di tempat yang bersih dan

6. Pasang kembali tutup dan kencangkan

dengan sekrup. Tabung Pelepas Udara Pastikan kedua ujung tabung tersambung dengan baik. Pendinginan Udara PERINGATAN Bagian yang Panas dapat menyebabkan cedera parah. Jangan menyentuh mesin yang sedang bekerja atau baru saja berhenti. Jangan pernah menjalankan mesin tanpa ada penahan panas atau pelindung yang terpasang. Pendinginan yang benar amatlah penting. Untuk mencegah panas berlebihan, bersihkan tapis, sirip pendingin, dan permukaan eksternal lain pada mesin. Hindari percikan air ke sambungan kabel atau komponen listrik apa pun. Lihat Jadwal Pemeliharaan. Perbaikan/Servis Suku Cadang Kami sarankan Anda memanfaatkan jasa dealer resmi Kohler untuk semua pemeliharaan, servis, dan penggantian suku cadang mesin. Untuk menemukan dealer resmi Kohler, kunjungi KohlerEngines.com atau telepon 1-800-544-2444 (AS dan Kanada). 17 590 11 Rev. -- KohlerEngines.com

Pemecahan Masalah Jangan mencoba untuk menservis atau mengganti sendiri komponen utama mesin, atau item apa pun yang membutuhkan pemilihan waktu atau prosedur penyetelan khusus. Pekerjaan ini harus dilakukan oleh dealer resmi Kohler. Tidak Ada Bahan Bakar Masalah

Meloncat atau Gagal Menyala

(0.76 mm) 25° 1,16 U.S. qt. (1,1 L) *Sudut maksimum yang berlebihan dapat menyebabkan kerusakan mesin dari lubrikasi yang tidak cukup. Informasi spesifikasi tambahan dapat ditemukan dalam panduan servis di KohlerEngines.com. Sistem Kontrol Emisi Gas Buang untuk model CH260, CH270, CH395, CH440 adalah EM untuk EPA AS, California, dan Eropa. Setiap dan segala referensi tentang daya kuda (hp) oleh Kohler telah mendapat Rating Daya Bersertifikat (Certified Power Ratings) dan memenuhi standar hp SAE J1940 & J1995. Rincian tentang Rating Daya Bersertifikat dapat ditemukan di KohlerEngines.com.
