MODE D'EMPLOI ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

3.6 A max

5.5 A max

7.3 A max

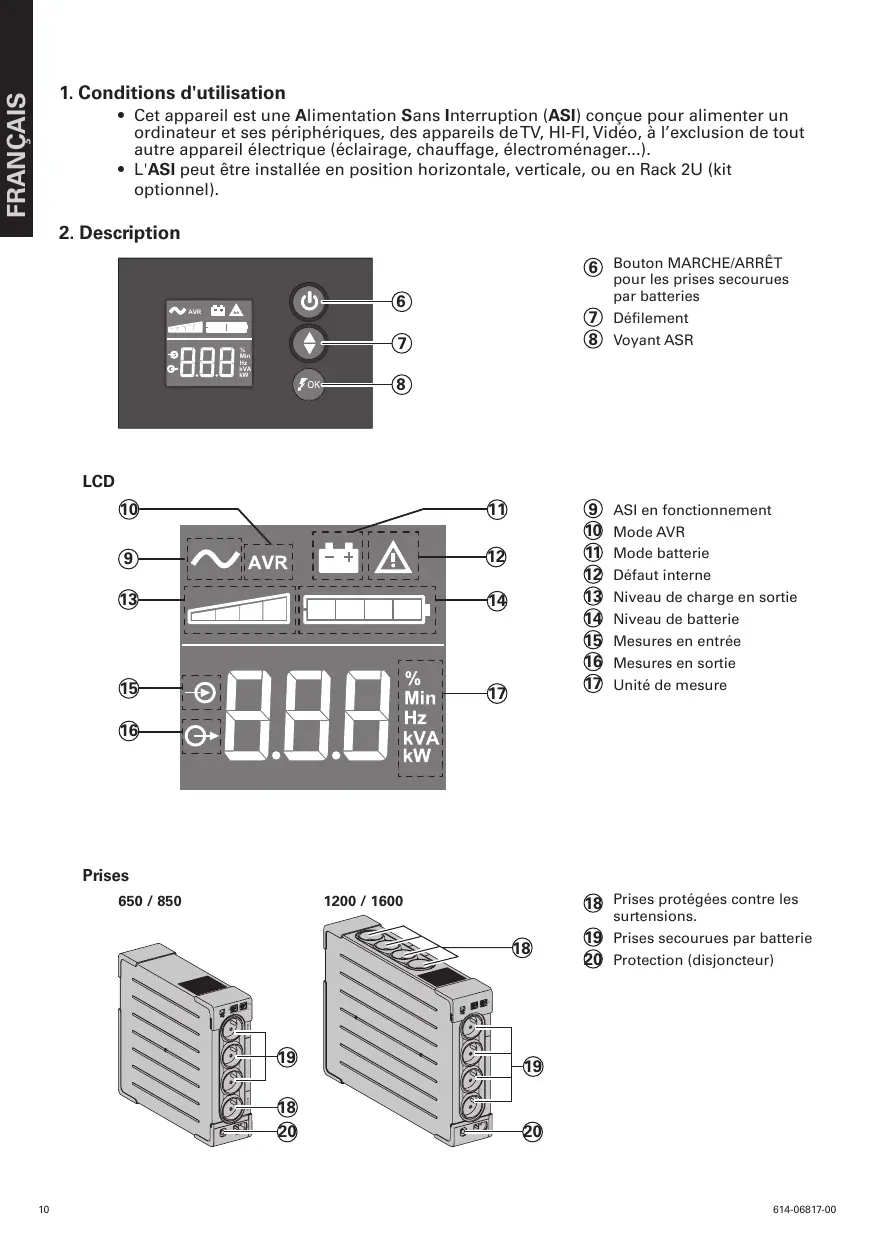

1. Conditions d'utilisation

• C et appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l’exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).
• L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel). pour les prises secourues par batteries

AVR 7 Défilement 8 Voyant ASR

ASI en fonctionnement Mode AVR Mode batterie Défaut interne Niveau de charge en sortie Niveau de batterie Mesures en entrée Mesures en sortie Unité de mesure

Prises 650 / 850 18 Prises protégées contre les 1200 / 1600 surtensions.

19 Prises secourues par batterie 20 Protection (disjoncteur) Out

et Mode Intern Master

614-06817-00 FRANÇAIS

3. Raccordement de l'ASI

• R accorder l'ASI 1 au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni 4 pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A).
• Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par batterie 19 et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.
• Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises protégées contre les surtensions 18 (voir figure B); les prises protégées ne sont pas secourues en cas de coupure de courant. Liaison Modem Internet / Réseau facultative : La ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). Liaison USB facultative : L’appareil ASI peut être connecté à l’ordinateur via le câble USB 5 fourni (voir figure C). Le logiciel est disponible sur le CD-ROM 5 . Il est également possible de télécharger le logiciel Eaton UPS Companion depuis le site powerquality.eaton.com. Enregistrement de la garantie sur le site powerquality.eaton.com.

4. Mode de fonctionnement des prises Master et EcoControl

Afin de limiter la consommation d’énergie des périphériques (scanner, imprimante) en mode veille, Ellipse PRO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l’application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s’arrêtent. La validation et le paramétrage de cette fonction (désactivée par défaut) se font par l’intermédiaire de l’outil de configuration intégré au logiciel. Note: lorsque la fonction est activée, ne pas connecter d’applications critiques sur les prises EcoControl. Paramétrage des seuils Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl. Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l’onduleur :

• s’assurer tout d’abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l’outil de configuration.
• si les périphériques connectés sur les prises EcoControl ne s’arrêtent pas quand la charge principale n’est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d’augmenter la valeur du seuil de détection au niveau Haut.
• si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s’arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d’abaisser la valeur du seuil de détection au niveau Bas. 614-06817-00

5. Réglage de l'ASI à l'aide de l'afficheur LCD

Relâcher le bouton de défilement pour sélectionner le menu

Exemple de réglage 10s

Enregistre la nouvelle valeur

L'afficheur LCD s'éteint après 3 minutes d'inactivité.

6. Utilisation

Charge batterie L'ASI charge sa batterie dès qu’elle est connectée au réseau électrique quel que soit l'état du bouton 6 . A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique. Mise en marche de l'ASI Appuyer sur le bouton 6 environ 1 seconde. Prises protégées contre les surtensions 18 non secourues Les appareils raccordés sur ces prises sont alimentés dès que le câble d’entrée 4 est branché sur une prise murale. Le bouton 6 ne les commande pas. Prises secourues 19 Les appareils raccordés sur ces prises sont alimentés dès que le bouton 6 est allumé en vert (voir figure D). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 6 clignotant).

614-06817-00 FRANÇAIS Perturbation du réseau électrique

• Si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 6 clignote en vert. En mode normal, l’alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence, l'alarme sonore émet un bip au passage sur batterie.
• Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète. Protection contre les surtensions : Toutes les prises sont protégées contre les surtensions. Arrêt des prises secourues 19 Appuyer plus de 2 secondes sur le bouton 6 .

7. Dépannage

(Pour toutes informations, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente) Symptôme

• Appuyer sur le bouton 6 et vérifier qu’il s'est allumé en vert.
• Raccorder ces appareils sur les
• Les appareils ne sont pas raccordés sur les prises secourues prises secourues 19 .

• Débrancher l’appareil en cause
• Le disjoncteur 20 , placé à en sortie et réarmer le disjoncteur l'arrière de l'ASI, a été déclenché par une surcharge sur la sortie de 20 en appuyant sur son bouton. l'ASI.
• L'ASI subit une surcharge sur les • Débrancher l’appareil en cause
• Le bouton vert 6 clignote et des prises secourues 19 . une alarme sonore émet un signal prises secourues 19 . toutes les 3 secondes.
• Faire appel au service après
• L'ASI a subit un défaut. Les
• Le signal de défaut 12 apparaît sur l'écran LCD et l'alarme sonore prises secourues 19 ne sont plus vente. alimentées. émet un signal continu.

• Les prises secourues 19 ne sont pas alimentées.
• Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.
• Le réseau électrique est présent mais l'ASI fonctionne sur sa batterie.

• Le bouton 6 n’est pas allumé.

• Le voyant vert 8 est éteint et les prises 18 sont alimentées.
• Les prises EcoControl restent alimentées alors que l'application principale (prise Master) est arrêtée.

• La protection contre les surtensions n'est plus assurée. 614-06817-00

• Faire appel au service après vente.

• La fonction EcoControl n'est pas • Activer ou paramétrer activée ou est mal paramétrée. correctement la fonction EcoControl en utilisant le logiciel fourni avec le produit.
