Produkttyp	Avbrottsfri Strömförsörjning (UPS) line-interactive
Märke	EATON
Modell	ELLIPSE PRO 850 (FR/IEC)
Skenbar effekt	850 VA
Topologi	Line-interactive med AVR-reglering
Utgångsuttag	Batteri-backup-uttag (FR/DIN- eller IEC-uttag) och överspänningsskyddade uttag
Antal backup-uttag	5 (modell 850)
Nätverksskydd	Inbyggt modem/RJ45-skydd
EcoControl-funktion	Uttag beroende av Master-uttag för energibesparing
Display	LCD-skärm med indikatorer: läge, laddnings-/batterinivå, larm
PC-anslutning	USB-port (kabel medföljer) med programvara Eaton UPS Companion
Installation	Horisontell, vertikal eller i rack 2U (tillbehörssats)
Strömförsörjning	Enfas nätspänning (vägguttag med jord)
Batteri	Internt, automatisk laddning; första laddning: 8 timmar
Skydd	Återställningsbar strömbrytare på baksidan; överspänningsskydd
Rekommenderad användning	Dator, kringutrustning, TV, Hi-Fi, video (ej hushållsapparater)
Garanti	Registrering på powerquality.eaton.com
Underhåll	Lämna alltid inkopplad för att bibehålla batteriladdning
Programvara	Eaton UPS Companion (CD-ROM eller nedladdning)
Kompatibilitet	Windows, Mac OS, Linux (via programvara)

Vanliga frågor - ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

Hur ansluter jag min dator till UPS:en?

Anslut din dator och dess kritiska kringutrustning (skärm, modem) till batteri-backup-uttagen (märkning 19). Använd medföljande strömkabel för att ansluta UPS:en till ett vägguttag med jord. Icke-kritiska enheter (skrivare, skanner) kan anslutas till överspänningsskyddade uttagen (märkning 18), men de har inte backup vid strömavbrott.

Vad gör jag om UPS:en inte startar?

Kontrollera att strömkabeln är korrekt ansluten till ett aktivt vägguttag. Tryck på PÅ/AV-knappen (märkning 6) i cirka 1 sekund: indikatorn ska lysa grönt. Om inget händer, kontrollera strömbrytaren (märkning 20) på baksidan: om den är utlöst, återställ den genom att trycka på knappen.

Hur aktiverar jag EcoControl-funktionen?

EcoControl-funktionen är inaktiverad som standard. För att aktivera den, installera programvaran Eaton UPS Companion (CD-ROM eller nedladdning). I konfigurationsverktyget, gå till EcoControl-funktionen och aktivera den. Du kan även justera detektionströsklarna efter din huvudlasts förbrukning. Obs: Anslut inte kritiska enheter till EcoControl-uttagen.

Vad betyder den blinkande gröna indikatorn?

Indikatorn knapp 6 blinkar grönt när UPS:en går på batteri (nätbortfall). I normalt larm ljuder en ton var 10:e sekund, sedan var 3:e sekund vid slut på batteritid. Om indikatorn blinkar snabbt och larmet är kontinuerligt, indikerar det överbelastning på backup-uttagen: koppla bort en enhet.

Hur återställer jag strömbrytaren på UPS:en?

Lokalisera strömbrytaren (märkning 20) på baksidan av UPS:en. Om den är utlöst är knappen utskjuten. Tryck fast på knappen för att återställa. Innan återställning, koppla bort den enhet som orsakade överbelastningen. Strömbrytaren skyddar utgångarna mot överström.

Vad är batteritiden för ELLIPSE PRO 850?

Batteritiden beror på ansluten last. Vid full last (850 VA) är typisk batteritid några minuter, tillräckligt för att spara ditt arbete och stänga av datorn ordentligt. Vid dellast ökar batteritiden. Batteriet kräver en första laddning på 8 timmar för att nå full kapacitet.

Kan jag ansluta en skrivare till batteri-backup-uttagen?

Det rekommenderas inte att ansluta en skrivare till backup-uttagen (märkning 19) eftersom deras höga förbrukning kan minska batteritiden. Anslut istället skrivare, skannrar och faxar till överspänningsskyddade uttagen (märkning 18): de är skyddade men har inte backup vid strömavbrott.

Hur skyddar jag min telefonlinje med UPS:en?

UPS:en har inbyggt överspänningsskydd för modem/RJ45-linje. Anslut vägguttaget till UPS:en med din enhets kabel, anslut sedan UPS:en till ditt modem/router med en likadan RJ45-kabel (medföljer ej). Detta skydd förhindrar att överspänningar skadar din nätverksutrustning via telefonlinjen.

Vad gör jag vid ett internt fel som visas på LCD-skärmen?

Om symbolen internt fel (märkning 12) visas på LCD-skärmen och larmet är kontinuerligt, betyder det att UPS:en har ett internt fel. Backup-uttagen får inte längre ström. Kontakta i så fall kundtjänst; försök inte reparera enheten själv.

Var laddar jag ner programvaran Eaton UPS Companion?

Programvaran finns på CD-ROM som medföljer UPS:en. Du kan också ladda ner den från webbplatsen powerquality.eaton.com. Sök efter 'Nedladdningar' för din modell ELLIPSE PRO 850. Programvaran gör det möjligt att konfigurera UPS:en, aktivera EcoControl och övervaka batteristatus.

BRUKSANVISNING ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

• Denna produit àr en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning,TV, stereo-system och video... Den fär inte användas for att drivà annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
• UPS:en kan installeras horizontally, vertikalt aller placerad i rack 2U (tillvalskit).

2. Beskrivning

6 PÁ/AV-knapp für batteriets backuputgangar
⑦ Rulla nedat
⑧ ASR-LED

LCD

⑨ UPS PÅ
10 AVR-lage
1 Batterilage
12 Internet fel
13 Utgaende belastningsnivá
14 Batterinivá
15 Inkommande mattingar
16 Utgaende matningar
17 Matenhet

Utgangar

650/850

1200/1600

18 Utgangar for spikskydd
19 Utgangar for batteribackup
20 Skydd (overspänningssskydd)

3. UPS anslutninger

• Anslut UPS:en ① till växelsprüning via vägguttag med skyddsjord och den medfoljande kabeln ④ für UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator for UPS med IEC-kontakter (se bild A).
• Anslut kritik last (datorer, monitorer, modem mm.) till uttag 19 for batteribackup och skydd mot spansningstransiente (se bild B) men se till att ni inte överskrider den maximala utgangsströmmen für UPS:en.
• Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgangarna for spikskydd 18 (se bild B). Utgangarna for spikskydd har inte batteribackup vid ett strömavbrott.

Valfritt Internet modem / Nätverksanslutting:

Ett modem aller Ehternet datalinje kan skyddas mot spanningstransienter genom att koppla dem via UPS:en. Anslut den existerende utrustningskabeln mellan vagguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medfoljer inte).

Valfritt USB anslutting: UPS:

En kan anslutas till datorn med den medfoljande USB-kabeln (5) (se bild C). Programvaran finns på CD-skivan (5) aller också kan du ladda ner Eaton UPS Companion-programvaran från powerquality.eaton.com.

Registrarangaarantipa:powerquality.eaton.com.

4. Driftinstruktion for Master och EcoControl uttagen

For att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby进展情况 auf den Kungsmittel.

Notera: Närenna Funktion ar aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

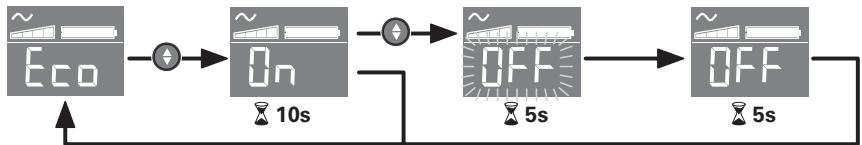

Tröskelvárdesinställning

En Förinställd inställning sakrar en korrekt drift av EcoControl funktionen. Dock, beroende på forbrukningen av huvudlasten sökan EcoControl Funktionens tröskelvarde behöva justeras med konfigurationsmjukvaran som medfoljer UPS: en.

• Se Först till att Funktionen ar aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
• Om kringutrustingen kopplad till EcoControl uttagen inte stängs av nar huvudlasten inte ar i normal-läge (t.ex. i standby-läge) maste upptaktströskelvärdet ställas in på Hög (High).
• Om forbrukningsniván på huvudlasten ar låg och EcoControl uttagen stängs av;narr huvudlasten ar i normal-läge måste upptaktströskelvärdet ställas in på Låg (Low).

Slapp den nedatrixde bladdringsknappen for att valja menu

Exempel påinstalling
Spara detnya vardet

• LCD-panelen stängs av om ingen aktivitet registrareras på tre minuter.

6. Drift

Batterbyte

UPS:en laddar batterierna sa fort den ar ansluten till ett vagguttag, oavsett om knapp 6 ar intryckt ether inte. Forsta gangen UPS:en anvands sa narr Batteriet sin fulla laddning after att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en ar konstant inkopplad till ett uttag med vexelspanning for att sakerstalla basta möjiga laddning.

Starta UPS

en: Tryck och häll in knapp ⑥ i ungefar en sekund.

Utgangar for spikskydd 18utan batteribackup

Urustning ansluten till dessa uttag fär spanning sá fort växelströmskabel ④ blir ansluten. De påverkas inte av knapp ⑥.

Batteribackup uttag 19

Urustning ansluten till dessa uttag fär spanning SSE fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spanningsattas även om UPS:en inte ar ansluten till växelspenning (knapp ⑥ blinkar).

Växelspänningsstörning

• Om væxelspänningen blir störd eller forsvinner sä fortsettter UPS:en gå på batteridrift. Knapp ⑥ blinkar gront. I normal-läge larmar den med att pip var tionde sekund och var tredje sekund Near batteritiden börjar ta slut. I tyst lage (silent mode) larmar UPS:en bara en gang nar den gär over i batteridrift.
• Om spanningsbortfallet varar langre an batteribackuptiden sa stannar UPS:en och Återstartar automatiskt igen nar spanninger Återkommen. Efter en fullständig urladdning behövs det ett par timmar for att ladda upp batteriet till full backuptid igen.

Spikskydd:

Alla butiker har översänningssskydd.

Avstängning av batteribackuputtagen 19

	Problem	Orsak	Lösning
1	• Batteribackup uttagen 19 saknar spanning.	• Knapp 6 ar inte tillslagen och lyser.	• Tryck och häll in knapp 6 och kontrollera att den blir grön.
2	• Anslutna utrustningen ar inte spanningsatta nagvæxelspänner till UPS: en försvinner.	• Utrustningen ar inte ansluten till batterbackup uttagen 19.	• Anslut utrustningen till batteribackup uttagen 19.
3	• Væxelspänner ar tillganglig men UPS:engår på batteridrift.	• Överspänningskydd 20, på baksidan av UPS-enheten, har lösests ut av en överbelastning i UPS-utgången.	• Koppla bort onödig utrustning och Återställ strömbrytare 20 genom att trycka in den.
4	• Den gröna knappen 6 blinkar och en ljud signalhörsvar tredje sekund.	• UPS:ens batteribackup uttag 19 ar overlastade.	• Koppla bort onödig utrustning som ar kopplad till batteribackuputtagen 19.
5	• En felsignal 12 visas på LCD-panelen och en ljud signalhörsvoavbrutet.	• Det har uppstätt ett fel på UPS:en och batteribackup uttagen 19 ar inte langre spanningsatta.	• Ring Teknisk Support.
6	• Grón knapp 8 ar mörk och de filtrerade uttagenär spanningsatta.	• Skydd mot spanningstransienter ar intelängre forutsatt.	• Ring Teknisk Support.
7	• EcoControl uttagen fortsetter att vara spanningsattanär huvudaplicationen (Master outlet) ar stoppad.	• EcoControl Funktionen ar inte aktiverad eller inte korrekt inställd.	• Aktivera eller ställ in EcoControl Funktionen korrekt genom att användamjukvaran (software) som medfoljerprodukten.
