Produkttyp	Avbrottsfri strömförsörjning (UPS)
Märke	Eaton
Modell	Ellipse PRO 850 IEC
Effekt	850 VA
Antal batteribackade uttag	4 (enligt illustration)
Antal överspänningsskyddade uttag	2 (enligt illustration)
EcoControl-funktion	Uttag beroende av Master-uttaget för energibesparing
Display	LCD-skärm med indikatorer för laddning, batteri, läge, fel
Spänningsreglering (AVR)	Ja
Skydd för datalinjer	Ja (modem/Ethernet-nätverk)
Kommunikationsgränssnitt	USB (medföljande kabel) med programvara Eaton UPS Companion
Batterityp	Sluten blysyra, underhållsfri
Typisk drifttid	Full laddning efter 8 timmars laddning
Ljudlarm	Ja (signal var 10:e sekund på batteri, sedan var 3:e sekund vid slutet av drifttiden)
Skydd	Överlast, kortslutning, överspänning, återställbar brytare
Drift	Horisontell, vertikal eller rack 2U (tillval)
Driftstemperatur	0 °C till 40 °C (typisk)
Underhåll	Slutet batteri, underhållsfritt: byt endast vid livslut
Garanti	Registrering på powerquality.eaton.com
Mått (ca)	250 x 100 x 300 mm
Vikt (ca)	6 kg

Vanliga frågor - ELLIPSE PRO 850 IEC EATON

Hur startar jag Eaton Ellipse Pro 850 UPS?

Tryck på PÅ/AV-knappen (markering 6) i cirka 1 sekund. Den gröna lampan tänds om UPS-en är på nätström eller blinkar om den går på batteri.

Vad gör jag om de batteribackade uttagen inte får ström?

Kontrollera att PÅ/AV-knappen lyser grönt. Om inte, tryck på den. Se även till att enheterna är anslutna till batteribackade uttag (markering 19) och inte till enbart överspänningsskyddade uttag (markering 18).

Hur fungerar EcoControl-funktionen?

EcoControl-uttagen är beroende av Master-uttaget. När enheten på Master-uttaget (t.ex. dator) stängs av eller går i viloläge, stängs EcoControl-uttagen automatiskt av för att spara energi. Denna funktion är inaktiverad som standard och måste aktiveras via programvaran Eaton UPS Companion.

Vad betyder ljudsignalen var 10:e sekund?

Det indikerar att UPS-en går på batteri på grund av en störning i elnätet. I slutet av drifttiden ökar signalen (var 3:e sekund). Du kan ställa larmet i tyst läge genom att trycka kort på PÅ/AV-knappen.

Hur återställer jag brytaren efter överlast?

Lokalisera brytaren (markering 20) på baksidan av UPS-en och tryck på dess knapp för att återställa. Koppla först bort den orsakande enheten från de batteribackade uttagen för att undvika ny överlast.

Hur ansluter jag UPS-en till en dator?

Använd den medföljande USB-kabeln (markering 5) för att ansluta UPS-en till din dator. Installera programvaran Eaton UPS Companion från CD-ROM eller genom nedladdning på powerquality.eaton.com för att övervaka status och konfigurera inställningar.

Hur lång tid tar det att ladda batteriet?

Batteriet laddas så fort UPS-en är ansluten till nätström. För första användning, låt den ladda i cirka 8 timmar för att uppnå full drifttid. Det rekommenderas att UPS-en alltid är inkopplad.

Vad gör jag om LCD-skärmen visar felsymbolen (12)?

Symbolen indikerar ett internt fel. De batteribackade uttagen får inte längre ström. Kontakta Eatons kundtjänst i detta fall. Försök inte reparera UPS-en själv.

Är de överspänningsskyddade uttagen batteribackade vid strömavbrott?

Nej, endast uttag märkta batteribackade (markering 19) får ström från batteri. Uttag märkta överspänningsskyddade (markering 18) fungerar endast om nätström finns.

Hur skyddar jag en telefon- eller Ethernet-linje?

Anslut kabeln från din linje (telefon eller nätverk) till ingångsuttaget på UPS-en, anslut sedan UPS-ens utgångsuttag till din enhet med en liknande kabel (medföljer inte). Detta skydd är oberoende av eluttagen.

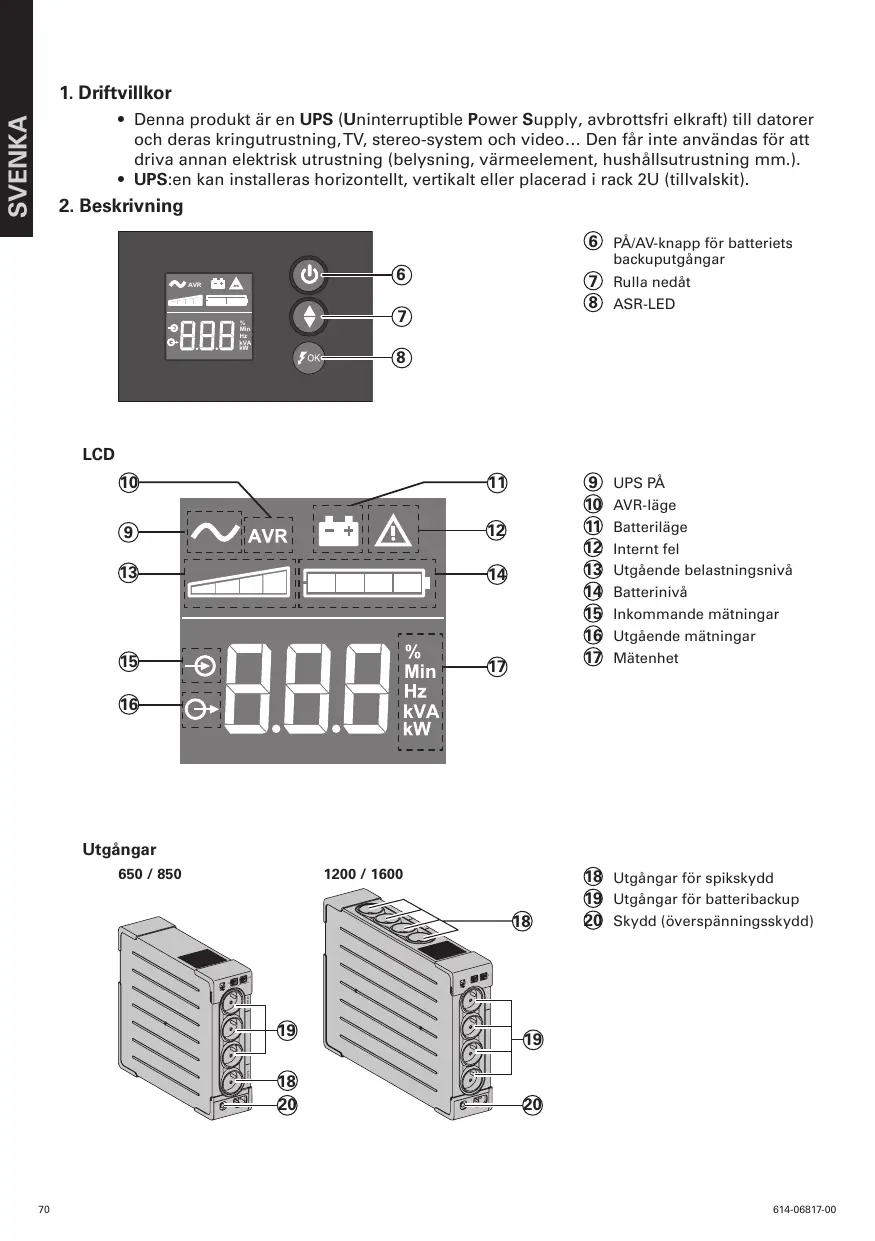

BRUKSANVISNING ELLIPSE PRO 850 IEC EATON

• Denna produit àr en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning,TV, stereo-system och video... Den fär inte användas for att drivà annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
• UPS:en kan installeras horizontally, vertikalt aller placerad i rack 2U (tillvalskit).

2. Beskrivning

6 PÁ/AV-knapp für batteriets backuputgangar
⑦ Rulla nedat
⑧ ASR-LED

LCD

⑨ UPS PÅ
10 AVR-lage
1 Batterilage
12 Internet fel
13 Utgaende belastningsnivá
14 Batterinivá
15 Inkommande matningar
16 Utgaende matningar
17 Matenhet

Utgangar

650/850

1200/1600

18 Utgangar for spikskydd
19 Utgangar for batteribackup
20 Skydd (overspänningsskydd)

3. UPS anslutningar

• Anslut UPS:en ① till växelsprüning via vagguttag med skyddsjord och den medfoljande kabeln ④ für UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator for UPS med IEC-kontakter (se bild A).
• Anslut kritik last (datorer, monitorer, modem mm.) till uttag 19 for batteribackup och skydd mot spansningstransienter (se bild B) men se till att ni inte överskrider den maximala utgangsströmmen for UPS:en.
• Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgangarna for spikskydd 18 (se bild B). Utgangarna for spikskydd har inte batteribackup vid ett strömavbrott.

Valfritt Internet modem / Nätverksanslutting:

Ett modem aller Ehternet datalinje kan skyddas mot spanningstransienter genom att koppla dem via UPS:en. Anslut den existerende utrustningskabeln mellan vagguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medfoljer inte).

Valfritt USB anslutting: UPS:

En kan anslutas till datorn med den medfoljande USB-kabeln (5) (se bild C). Programvaran finns på CD-skivan (5) aller ochskan du ladda ner Eaton UPS Companion-programvaran frän powerquality.eaton.com.

Registrarangaarantipa:powerquality.eaton.com.

4. Driftinstruktion for Master och EcoControl uttagen

For att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby进展情况 auf den Kungsmittel.

Notera: Närenna Funktion ar aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

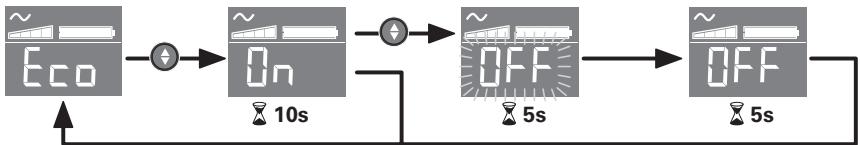

Tröskelvárdesinställning

En Förinställd inställning sakrar en korrekt drift av EcoControl funktionen. Dock, beroende på forbrukningen av huvudlasten sökan EcoControl Funktionens tröskelvarde behöva justeras med konfigurationsmjukvaran som medfoljer UPS: en.

• Se Först till att Funktionen ar aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
• Om kringutrustingen kopplad till EcoControl uttagen inte stängs av nar huvudlasten inte ar i normal-läge (t.ex. i standby-läge) maste upptaktströskelvärdet ställas in på Hög (High).
• Om forbrukningsniván på huvudlasten ar låg och EcoControl uttagen stängs av;narr huvudlasten ar i normal-läge måste upptaktströskelvärdet ställas in på Låg (Low).

Slapp den nedatrixde bladdringsknappen for att valja menu

Exempel påinstalling
Spara detnya vardet

• LCD-panelen stängs av om ingen aktivitet registrareras på tre minuter.

6. Drift

Batterbyte

UPS:en laddar batterierna sa fort den ar ansluten till ett vagguttag, oavsett om knapp 6 ar intryckt ether inte. Forsta gangen UPS:en anvands sa narr Batteriet sin fulla laddning after att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en ar konstant inkopplad till ett uttag med vexelspanning for att sakerstalla basta möjiga laddning.

Starta UPS

en: Tryck och häll in knapp 6 i ungefar en sekund.

Utgangar for spikskydd 18utan batteribackup

Urustning ansluten till dessa uttag fär spanning sá fort växelströmskabel ④ blir ansluten. De påverkas inte av knapp ⑥.

Batteribackup uttag 19

Urustning ansluten till dessa uttag fär spanning SSE fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spanningsattas även om UPS:en inte ar ansluten till växelspenning (knapp ⑥ blinkar).

Växelspänningsstörning

• Om væxelspänningen blir störd eller forsvinner sä fortsettter UPS:en gå på batteridrift. Knapp ⑥ blinkar gront. I normal-läge larmar den med att pip var tionde sekund och var tredje sekund Near batteritiden börjar ta slut. I tyst lage (silent mode) larmar UPS:en bara en gang nar den gär over i batteridrift.
• Om spanningsbortfallet varar langre an batteribackuptiden sa stannar UPS:en och Återstartar automatiskt igen nar spanninger Återkommen. Efter en fullständig urladdning behövs det ett par timmar for att ladda upp batteriet till full backuptid igen.

Spikskydd:

Alla butiker har översänningssskydd.

Avstängning av batteribackuputtagen 19

(Förytterligare information, besök www.powerquality.eaton.com eller kontakta afterförsäljning-support)

	Problem	Orsak	Lösning
1	• Batteribackup uttagen 19 saknar spanning.	• Knapp 6 ar inte tillslagen och lyser.	• Tryck och häll in knapp 6 och kontrollera att den blir grön.
2	• Anslutna utrustningen ar inte spanningsatta nagvæxelspänner till UPS: en försvinner.	• Utrustningen ar inte ansluten till batterbackup uttagen 19.	• Anslut utrustningen till batterbackup uttagen 19.
3	• Væxelspänner ar tillganglig men UPS:engår på batteridrift.	• Överspänningskydd 20, på baksidan av UPS-enheten, har lösests ut av en överbelastning i UPS-utgången.	• Koppla bort onödig utrustning och Återställ strömbrytare 20 genom att trycka in den.
4	• Den gröna knappen 6 blinkar och en ljud signalhörsvar tredje sekund.	• UPS:ens batteribackup uttag 19 ar overlastade.	• Koppla bort onödig utrustning som ar kopplad till batteribackuputtagen 19.
5	• En felsignal 12 visas på LCD-panelen och en ljud signalhörsvoavbrutet.	• Det har uppstätt att fel på UPS:en och batteribackup uttagen 19 ar inte langre spanningsatta.	• Ring Teknisk Support.
6	• Grón knapp 8 ar mörk och de filtrerade uttagenär spanningsatta.	• Skydd mot spanningstransienter ar intelängre forutsatt.	• Ring Teknisk Support.
7	• EcoControl uttagen fortsetter att vara spanningsattanär huvudaplicationen (Master outlet) ar stoppad.	• EcoControl Funktionen ar inte aktiverad eller inte korrekt inställd.	• Aktivera eller ställ in EcoControl Funktionen korrekt genom att användamjukvaran (software) som medfoljerprodukten.
