ELLIPSE PRO 850 IEC - Gruppo di continuità EATON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione senza interruzione (ASI)
Marca	Eaton
Modello	Ellipse PRO 850 IEC
Potenza	850 VA
Numero di prese protette da batteria	4 (come da illustrazione)
Numero di prese protette contro sovratensioni	2 (come da illustrazione)
Funzione EcoControl	Prese dipendenti dalla presa Master per risparmio energetico
Display	Schermo LCD con indicatori di carica, batteria, modalità, guasti
Regolazione di tensione (AVR)	Sì
Protezione delle linee dati	Sì (modem/rete Ethernet)
Interfaccia di comunicazione	USB (cavo incluso) con software Eaton UPS Companion
Tipo di batteria	Piombo-acido sigillata, senza manutenzione
Autonomia tipica	Carica completa dopo 8 ore di ricarica
Allarme acustico	Sì (segnale ogni 10 s a batteria, poi ogni 3 s a fine autonomia)
Protezione	Sovraccarico, cortocircuito, sovratensione, interruttore riarmabile
Funzionamento	Orizzontale, verticale o rack 2U (kit opzionale)
Temperatura di funzionamento	0 °C a 40 °C (tipica)
Manutenzione	Batteria sigillata senza manutenzione: sostituire solo a fine vita
Garanzia	Registrazione su powerquality.eaton.com
Dimensioni (circa)	250 x 100 x 300 mm
Peso (circa)	6 kg

Domande frequenti - ELLIPSE PRO 850 IEC EATON

Come accendere l'UPS Eaton Ellipse Pro 850?

Premere il pulsante ACCENSIONE/SPEGNIMENTO (riferimento 6) per circa 1 secondo. La spia verde si accende se l'UPS è alimentato dalla rete, lampeggia se funziona a batteria.

Cosa fare se le prese protette non sono alimentate?

Verificare che il pulsante ACCENSIONE/SPEGNIMENTO sia acceso (verde). In caso contrario, premerlo. Assicurarsi inoltre che i dispositivi siano collegati alle prese protette da batteria (riferimento 19) e non alle prese protette solo da sovratensione (riferimento 18).

Come funziona la funzione EcoControl?

Le prese EcoControl dipendono dalla presa Master. Quando il dispositivo sulla presa Master (es. computer) si spegne o entra in standby, le prese EcoControl si spengono automaticamente per risparmiare energia. Questa funzione è disabilitata per impostazione predefinita e deve essere attivata tramite il software Eaton UPS Companion.

Cosa significa il segnale acustico ogni 10 secondi?

Indica che l'UPS funziona a batteria a causa di un disturbo della rete elettrica. A fine autonomia, il segnale accelera (ogni 3 secondi). È possibile silenziare l'allarme premendo brevemente il pulsante ACCENSIONE/SPEGNIMENTO.

Come riarmare l'interruttore dopo un sovraccarico?

Individuare l'interruttore (riferimento 20) sul retro dell'UPS e premere il pulsante per riarmarlo. Prima, scollegare il dispositivo responsabile dalle prese protette per evitare un nuovo sovraccarico.

Come collegare l'UPS a un computer?

Utilizzare il cavo USB fornito (riferimento 5) per collegare l'UPS al computer. Installare il software Eaton UPS Companion dal CD-ROM o scaricandolo da powerquality.eaton.com per monitorare lo stato e configurare le impostazioni.

Quanto tempo ci vuole per ricaricare la batteria?

La batteria si ricarica non appena l'UPS è collegato alla rete. Per il primo utilizzo, lasciarla caricare per circa 8 ore per raggiungere la piena autonomia. Si consiglia di tenere l'UPS sempre collegato.

Cosa fare se il display LCD mostra il simbolo di guasto (12)?

Questo simbolo indica un guasto interno. Le prese protette non sono più alimentate. In tal caso, contattare il servizio post-vendita Eaton. Non tentare di riparare l'UPS da soli.

Le prese protette sono alimentate in caso di interruzione di corrente?

No, solo le prese contrassegnate protette da batteria (riferimento 19) sono alimentate a batteria. Le prese protette contro sovratensioni (riferimento 18) continuano a funzionare solo se è presente la rete.

Come proteggere una linea telefonica o Ethernet?

Collegare il cavo della linea (telefono o rete) alla presa di ingresso dell'UPS, quindi collegare la presa di uscita dell'UPS al dispositivo con un cavo identico (non incluso). Questa protezione è indipendente dalle prese di corrente.

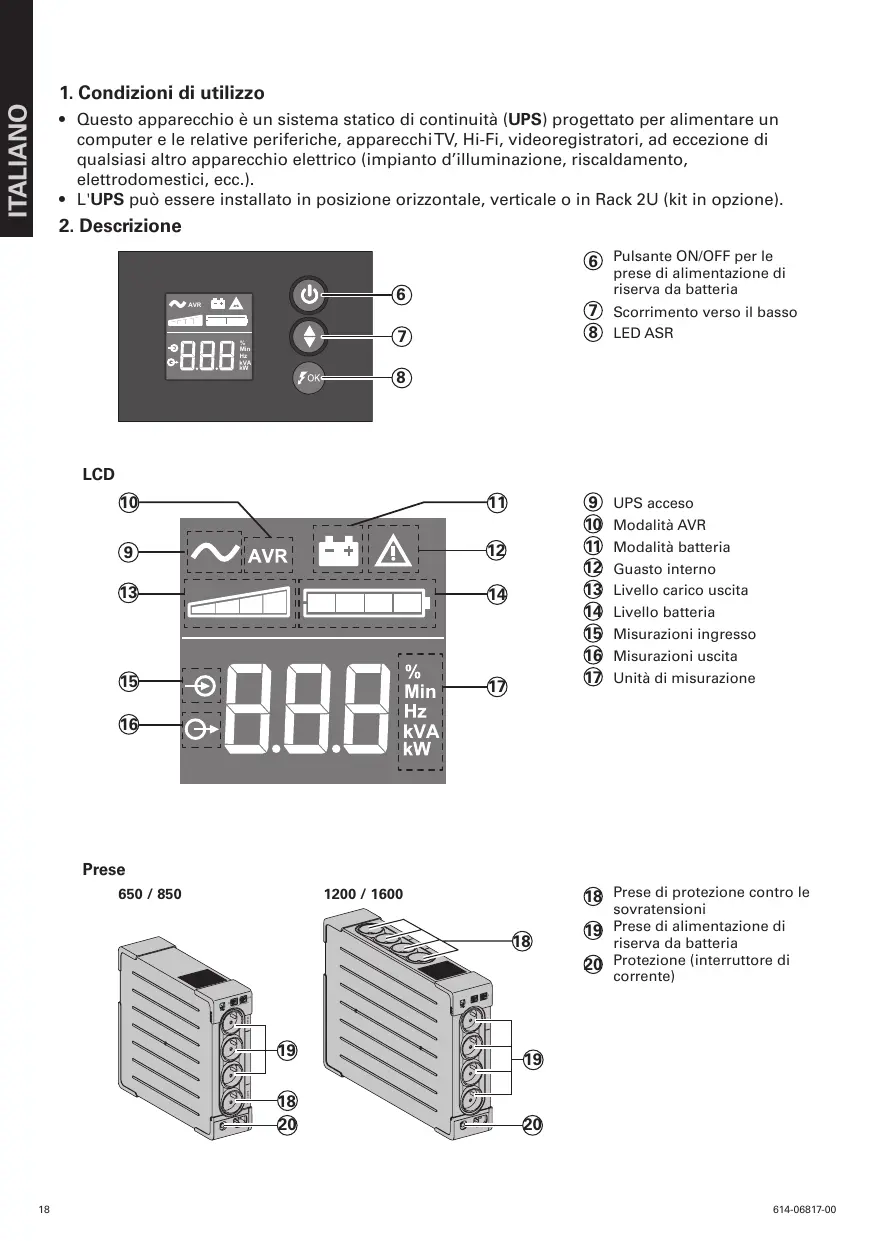

MANUALE UTENTE ELLIPSE PRO 850 IEC EATON

1. Condizioni di utilizzo

• Questo appearecchio è unsystema statico di continuità (UPS) progettato per alimentare un computer e le relative periferiche, appearecchiTV, Hi-Fi, videoregistratori, ad eccezione di qualsiasi altri appearecchio elettrico (impianto d'illuminazione, riscaldamento, elettrodomestici, ecc.).
  L'UPS può essere installato in posizione orizzontale, verticale o in Rack 2U (kit in categoria).

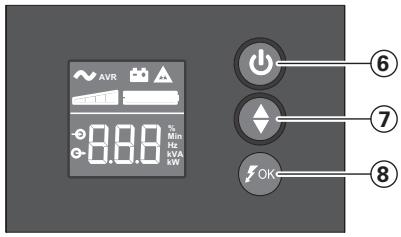

2. Descrizione

(6) Pulsante ON/OFF per le prese di alimentazione di riserva da batteria
⑦ Scorrimento verso il basso
⑧ LED ASR

LCD

UPS acceso
10 Modalità AVR
11 Modalità batteria
12 Guasto interno
13 Livello carico uscita
14 Livello batteria
15 Misurazioni ingresso
16 Misurazioni uscita
17 Unità di misurazione

Prese
650/850

1200/1600

18 Prese di protezione contro le sovratensioni
19 Prese di alimentazione di riserva da batteria
20 Protezione (interruptore di corrente)

3. Collegamento dell'UPS

• Collegare l'UPS ① alla rete elettrica su una presa murale dotata di messa a terra, servendosi del cavo ④ fornito in dotazione per un UPS con prese FR/DIN o del cavo di alimentazione del computer per un UPS con prese IEC (vedere figura A).
• Collegare le prese degli appearecchi critici (computer, schermo, modem) sulle prese con alimentazione di soccorso fornita alla batteria e protette contro le sovratensioni (vedere figura B),enza superare la corrente indicata in ampere.
• Altri dispositivi (stampante, scanner, fax, ecc.) possono essere collegati alle prese di protezione contro le sovratensioni 18 (vedere figura B). Le prese di protezione contro le sovratensioni non ricevono alimentazione di riserva nella batteria in caso di interruzione di corrente.

Collegamento facoltativo Modem Internet / Rete Ethernet:

La linea moderno la rete Ethernet possono essere protette contro le sovratensioni tramite l'UPS. A tal fine, collegare la presa al Telefonica sul muro all'UPS utilizzando il cavo dell'apparecchio da proteggere e poi collegare l'UPS a quello appearecchio con un cavo indentico, come individato nella figura C (cavo non fornito).

Collegamento USB facoltativo:

Il disposativo UPS può essere collegato al computer utilizzando il cavo USB ⑤ fornito (vedere figura C).

Il software è disponibile sul CD-ROM © oppure il software Eaton UPS Companion può essere scaricato da powerquality.eaton.com.

Registervi ai fini della garanzia sul site powerquality.eaton.com.

4. Modalità di funzionamento delle prese Master e EcoControl

Per limitare i consumi energetici delle periferiche (scatter, stampante) in modalità stand-by, la Ellipse PRO è dotata di prese EcoControl dipendenti alla presa Master (vedi figura B). Quando l'applicazione principale alimentata alla presa Master (computer) è disattivata,anche le prese EcoControl sono disattivate automaticamente e le periferiche si spengono.

La conferma e l'impostazione di questa funzione (disattivata per default) avvengono tramite il tool di configurazione integrato al software.

N.B.: quando la funzione è attenuata, non collegare applicazioni critiche alle prese EcoControl.

Impostazione dei parametri delle soglie

L'impostazione per default garantisce il corretto funzionamento della funzione EcoControl.

Tuttavia, secondo il livello di consumo della carica principale, cui è necessario modificare la soglia di attivazione della funzione EcoControl utilizzato il software di configurazione fornito con l'inverter:

• Accertarsi innanzitutto che la funzione sia correttamene attivata nella scheda "EcoControl function" del tool di configurazione.
• Qualora le periferiche collegate alle prese EcoControl non si spengano quando la carica principale non è in modalità di funzionamento normale (es. durante la modalità in stand-by), è necessario incrementare il valore della soglia di rilevamento al livello High.
• Se"Ince il livello di consumo nominale della carica principale è basso e le prese EcoControl si disattivano quando la carica principale funziona normalmente, è necessario diminuire il valore della soglia di rilevamento al livello Low.

5. Impostazione dell'UPS attraverso il pannello LCD

Rilasciare il pulsante di scorrimento verso il basso per selezionare i menu

Equivolo di impostazione

Salvare il nuovo valore

L'LCD si spegne in assenza di attività per 3 minuti.

6. Uso

Carica della batteria

l'UPS carica la batteria non appena viene collegato alla rete elettrica, independentemente dallo stato del tasto ⑥. Al momento del primo utilizzato, la batteria fornisce un'autonomia completa solo dopo 8 ore di ricarica. Per mantenere un livello ottimale d'autonomia, si consiglia di lasciare sempre l'UPS collegato alla rete elettrica.

Accensione dell'UPS

Premere per 1 secondo il tasto (6)

Prese di protezione contro le sovratensioni 18 sua alimentazione di riserva da batteria

Gli appearecchi collegati a queste prese vengono alimentati non appena il cavo di ingressso ④ viene collegato a una presa murale. Il tasting ⑥ non le comanda.

Prese assistite 19

gli appearecchi collegati a queste prese vengono alimentati non appena il tasto 6 si accende in verde (vedere figura D). Queste prese possono essere messe in funzioneanche se l'UPS non e collegato alla rete elettrica (tasto 6 lampeggiante).

Perturbazione della rete elettrica

• Se la tensione di esta rete è cattiva o assente, l'UPS continua a funzionare su batteria. Il tasto ⑥ lampeggia (spia verde). In modalità normale, l'allarme acustico emette un segnale agli 10 secondi e poi agli 3 secondi al momento in cui la fine dell'autonomia della batteria è prossima. In modalità silenziosa, l'allarme acustico emette un bip quando si passa su batteria.
• Se la durata dell'interruzione della corrente elettrica supera l'autonomia della batteria, l'UPS si arresta e poi si riavvia automaticamente al momento del ritorno della corrente elettrica. Dopova una scarica completa, sono necessarie alcune ore per ripristinare un'autonomia completa della batteria.

Protezione contro le sovratensioni:

Tutte le prese includono una protezione contro le sovratensioni.

Arresto delle prese assistite 19

Premere per più di 2 secondi il tasto (6).

7. Interventioni riparazione

(Per ulteriori informazioni, consultare il site www.powerquality.eaton.com o rivolgersi al loro Servizio Assistenza)

	Sintomo	Diagnosi	Rimedio
1	• Le prese assistite ⑲non sono alimentate.	• Il tasting non è accesso.	• Premere il tasting ⑥e verificare che sia accesso (spia verde).
2	• Durante l'interruzione della corrente, gli apparetti collegati non sono più alimentati.	• Gli apparetti non sono collegati sulle prese assistite ⑲.	• Collegare questi apparetti collefte prese assistite ⑲.
3	• La corrente elettrica è presente, ma l'UPS funziona su batteria.	• L'interruttore di corrente 20, situato sul retro dell'UPS, è scattato a causa di un sovraccarico sull'uscita dell'UPS.	• Disinserire l'apparecchio in questione dall'uscita e riarmare l'interruttore 20 premendo il tasting relativivo.
4	• Il pulsante verde ⑥lampeggia e un allarme acustico risuona agli 3 secondi.	• L'UPS subisce un sovraccarico sulle prese assistite ⑲.	• Disinserire l'apparecchio in questione dalle prese assistite ⑲.
5	• Un simbolo di guasto ⑫appare sul pannello LCD e un allarme acustico risuona in modo continuo.	• L'UPS has subito un guasto. Le prese assistite ⑲non sono più alimentate.	• Rivolgersi al Servizio Assistenza.
6	• La spia verde ⑧è spenta e le prese ⑱sono alimentate.	• La protezione contro le sovratensioni non è più garantita.	• Rivolgersi al Servizio Assistenza.
7	• Le prese EcoControl restano alimentate quando l'applicazione principale (presa Master) viene arrestata.	• La funzione EcoControl non èizzata o non è impostata correttamente.	• Attivare e impostare correttamente la funzione EcoControl utilizzato il software fornito insieme al prodotto.
