Termék típusa	Szünetmentes tápegység (UPS)
Márka	Eaton
Modell	Ellipse PRO 850 IEC
Teljesítmény	850 VA
Akkumulátorról táplált csatlakozók száma	4 (ábra szerint)
Túlfeszültség ellen védett csatlakozók száma	2 (ábra szerint)
EcoControl funkció	Master csatlakozótól függő csatlakozók energiatakarékosság céljából
Kijelző	LCD kijelző töltöttség, akkumulátor, üzemmód, hibajelzések mutatóival
Feszültségszabályozás (AVR)	Igen
Adatvonalak védelme	Igen (modem/hálózat Ethernet)
Kommunikációs interfész	USB (kábel mellékelve) Eaton UPS Companion szoftverrel
Akkumulátor típusa	Karbantartásmentes, zárt ólomakkumulátor
Tipikus üzemidő	Teljes feltöltés 8 óra töltés után
Hangjelzés	Igen (akku üzemmódban 10 másodpercenként, majd az üzemidő végén 3 másodpercenként)
Védelem	Túlterhelés, rövidzárlat, túlfeszültség, visszaállítható megszakító
Működés	Vízszintes, függőleges vagy 2U rack (opcionális készlet)
Üzemi hőmérséklet	0 °C – 40 °C (tipikus)
Karbantartás	Karbantartásmentes, zárt akkumulátor: csak élettartam végén kell cserélni
Garancia	Regisztráció a powerquality.eaton.com oldalon
Méretek (kb.)	250 x 100 x 300 mm
Tömeg (kb.)	6 kg

Gyakran ismételt kérdések - ELLIPSE PRO 850 IEC EATON

Hogyan kapcsoljam be az Eaton Ellipse Pro 850 UPS-t?

Nyomja meg a BE/KI gombot (6. jel) körülbelül 1 másodpercig. A zöld jelzőfény világít, ha az UPS hálózatról működik, vagy villog, ha akkumulátorról üzemel.

Mit tegyek, ha az akkumulátorról táplált csatlakozók nem kapnak áramot?

Ellenőrizze, hogy a BE/KI gomb zölden világít. Ha nem, nyomja meg. Győződjön meg arról is, hogy a készülékek az akkumulátorról táplált csatlakozókhoz (19. jel) vannak csatlakoztatva, nem pedig a csak túlfeszültség ellen védett csatlakozókhoz (18. jel).

Hogyan működik az EcoControl funkció?

Az EcoControl csatlakozók a Master csatlakozótól függenek. Amikor a Master csatlakozóra csatlakoztatott készülék (pl. számítógép) kikapcsol vagy készenléti üzemmódba lép, az EcoControl csatlakozók automatikusan kikapcsolnak az energiatakarékosság érdekében. Ez a funkció alapértelmezetten ki van kapcsolva, és a Eaton UPS Companion szoftveren keresztül kell aktiválni.

Mit jelent a 10 másodpercenkénti hangjelzés?

Ez azt jelzi, hogy az UPS akkumulátorról működik az elektromos hálózat zavara miatt. Az üzemidő végén a jelzés gyorsabbá válik (3 másodpercenként). A hangjelzést némíthatja a BE/KI gomb rövid megnyomásával.

Hogyan állítsam vissza a megszakítót túlterhelés után?

Keresse meg a megszakítót (20. jel) az UPS hátulján, és nyomja meg a gombját a visszaállításhoz. Előzőleg húzza ki a túlterhelést okozó készüléket az akkumulátorról táplált csatlakozókból az újabb túlterhelés elkerülése érdekében.

Hogyan csatlakoztassam az UPS-t számítógéphez?

Használja a mellékelt USB-kábelt (5. jel) az UPS számítógéphez való csatlakoztatásához. Telepítse a Eaton UPS Companion szoftvert a CD-ROM-ról vagy töltse le a powerquality.eaton.com oldalról az állapot figyeléséhez és a beállítások konfigurálásához.

Mennyi idő alatt töltődik fel az akkumulátor?

Az akkumulátor töltődni kezd, amint az UPS csatlakozik a hálózatra. Első használatkor hagyja töltődni körülbelül 8 órán keresztül a teljes üzemidő eléréséhez. Javasolt az UPS-t állandóan bekapcsolva hagyni.

Mit tegyek, ha az LCD kijelző a hibajelzést (12) mutatja?

Ez a szimbólum belső hibát jelez. Az akkumulátorról táplált csatlakozók már nem kapnak áramot. Ebben az esetben lépjen kapcsolatba az Eaton ügyfélszolgálatával. Ne próbálja meg saját maga javítani az UPS-t.

A védett csatlakozók áramellátása biztosított áramkimaradás esetén?

Nem, csak az akkumulátorról táplált csatlakozók (19. jel) kapnak áramot akkumulátorról. A túlfeszültség ellen védett csatlakozók (18. jel) csak akkor működnek, ha a hálózati feszültség jelen van.

Hogyan védjem a telefon- vagy Ethernet-vonalat?

Csatlakoztassa a vonal kábelét (telefon vagy hálózat) az UPS bemeneti csatlakozójába, majd az UPS kimeneti csatlakozóját kösse össze a készülékével egy azonos típusú kábellel (nem mellékelve). Ez a védelem független a hálózati csatlakozóktól.

HASZNÁLATI ÚTMUTATÓ ELLIPSE PRO 850 IEC EATON

• Ez a keszülék egy szunetmentes páegység (UPS), arra szolgál, hogy egy szamítogepet és tartozékait, valamintTV HI-Fl, video-kszülékeket, lásson el ár mammal más elektromos keszülékek (világítás, fútes, elektramos házartási eszközök...) aramellatására nem hasznalható.
• Az UPS vízsintesen, fuggólegesen, de akár rack-szekrényben (2U,.optionális keszlet) is elhelyezhető.

2. Bemutatas

⑥ BE/KI gomb aBiztonsagi akkumulatrorl vedett aljzatokhoz
⑦ Lefelé görtés
⑧ ASR LED

LCD

UPS BE
10 AVR uzemmod
11 Akkumulatoros üzemmod
12 Belso hiba
13 Kimeneti terhelési szint
14 Akkumulator szintje
15 Bemeneti méréšek
16 Kimeneti méréšek
17 Mérési egység

Kimenetek

650/850

1200/1600

Feszültsegvedelemmel ellatott aljatzok
19 Biztonsagi akkumulatoralr vedett aljzatak
20 Vedelem (megszakitó)

3. UPS csatlakoztatás

• Csatlakoztassa az UPS -t ① a födeléssel ellatott elektromos halózati (fali-) ajzatba azon, FR / DIN aljzatos kabel ④ segitségevel, amit azUPS -hez mellekeltek, vagy az On szamítogepének IEC aljzatos UPS-hez való halózati kabelével, (lásd A ábra).
• Csatlakoztassa a „kritikus" eszkoczok (szamitogép, képernyó, modem...) aljzait aBiztonsagos kimenetekre ⑨, ezek akumulátoros, szunetmentes tapellátastbiztositanak, és tufeszültseg ellen védenek (lásd B ábra). A csatlakoztatott eszkoczössz árameròssege ne lépje túl az Amperben megadott értéket.
• Egyeb eszkoczik (nyomtató, szkenner, fax stb.) az aramlokés-védelemmel ellatott aljzatokra 13 csatlakoztathok (lásd a B abrát). Az aramlokés-védelemmel ellatott aljzatokat áramkimaradas eseten nem védi tartalek akkumulator.

Modem Internet / halózat kapcsolat, választhato:

A modem vonalat vagy Ethernet halózatot lehet védeni a túlfeszült ség Ellen az UPS -hez csatlakoztatva. Ehhez csatlakoztassa egyrészt a fali konnektorhoz az UPS -t a védendő készülék pávvezétékével, masrészt az UPS -t ehhez a készülékhez egy ugyan ilyen gezetékkel, a C abrán latható mádon (a -as gezeték nincs mellekelve).

Opcionalis USB-csatlakozás

A szunetmentes tápegység a mellekelt USB-kabelle ⑤ csatlakoztathato a számítogéphez (lásd a C ábrát).

A szoftver a CD lemezen ⑤ talalható, illeteve az Eaton UPS Companion szoftver letölthető a www.powerquality.eaton.com oldálról.

A jóttálláshoz a powerquality.eaton.com oldalon lehet regisztráni.

4. A Master és EcoControl aljatok hasznalatiutasítása

A perifériák (szkenner, nyomtató) készenléti energiafogyasztásanak korlátozása érdekében az Ellipse PRO a Master aljzattól fuggö EcoControl aljzatokkal van felszerelve. Ha a Master aljzat (a szamítógép) altal pált álkalmazás leáll, az EcoControl aljatzokra csatlakoztatott perifériák is leállnak.

Ezen (alapertelmezés szerint kikapcsolt) Funktion érvényesitése és konfiguralása a szoftverbe épitet konfigurációs eszköznel történik.

Megegyzés: Ha a funkció aktív, ne csatlakoztasson kritikus fontosságú alkalmazásokat az EcoControl aljzatokra.

A kuszobertek beallitas

Az alapertelmezett beallitásBiztosítja az EcoControl funkció megfelelo muködését. A fó terhelés fogyasztásatl fuggoen azonban előfordulhat, hovy modositani kell az EcoControl funkció aktivalási kuszöbertéket a szunetmentes pátegységhez mellekelt konfigurációs szoftverrel:

• Elóször ellenőrizes a konfigurácios eszköz „EcoControl Function" (EcoControl Funkció) oldalán, hogy a funkció aktíve.
• Ha az EcoControl aljzatokhoz csatlakoztatott perifériák nem kapcsolnak ki, ha a fó terhelés nincs normal muködési üzemmodban (pl. készenléti üzemmodban van), az érzekelési kuszöböt „High" (Magas) ertékre kell allitani.
• Ha a fó terhelés névleges fogyasztási szintje alacsony és az EcoControl aljzatak leállnak, miközben a fó terhelés normalisan múködik, az érzékelési kuszöbött „Low" (Alacsony) értékre kell allitani.

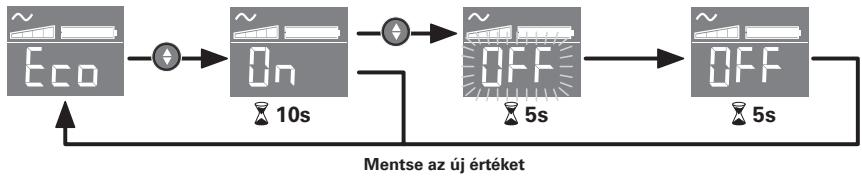

5. UPS beallitasa az LCD kijelzón

Engedje el a lefelé góretés gombot, és valassza ki a menüt

Példa a beallitásra

• Ha 3 percig nem végez új muveletet, az LCD kijelzó kikapcsol.

6.Hasznalat

Akkumulator toltese

Amint az elektromos halózatra csatlakoztatjuk, az UPS elkezdi az akkumulátorát tölteni a 6 as gomb állásátol függetlenül. Az elso használatkor az akkumulátor csak 8 orás toltés utan fog teljesen onalloán muködni. Az UPS autónom muködéhez tanácsos azt folyamatosan az elektromos halózatra kapcsolt allapotban hagyni

Az UPS bekapcsolása

tartsa lenyomva a 6- as gombot krolbelul 1 masodpercig

Feszültsegvedelemmel ellatott aljzatok 8biztonsagi akkumulator nélkül

Az ezekre az aljzatokra csatlakoztatott keszülékek azonnal áramot kapnak, amint a ④ bemeneti kábelt csatlakoztatjuk a fali konnektorra. A ⑥ as gomb ezekre az aljzatokra nincs befolyással.

Szunetmentes kimenetek 19

Az ezekre az aljzatokra csatlakoztatott keszülékek akkor kezdenek áramot kapni, amikor a 6 as gomb zölden kezd el világítani (lásd D ábra). Ezeket az aljzatokat akkor is be lehet kapcsolni, ha az UPS nincs az elektromos halózatra csatlakoztatva (a 6-as gomb villog).

Elektromos halózati zavar

• Ha ennek a halózatnak rossz a feszültsege vagy kimarad, az UPS folytatja a múkódest az akkumulátorról: a 6-as gomb zölden villog. Normál üzemmodban a figyelmeztető hang minded 10 masodpercben szól, majd minded 3 masodpercben, ahogy az akkumulátor toltöttsegénékevège kozledik. Csendes üzemmodban, a figyelmeztető hangCsak egyet sipol, amikor átall akkumulátorra.
• Ha az elektramos halózati áramkimaradas tullépi az akkumulator készenléti (athidalási) idejét, az UPS leall, majd ujraindul, amint az elektramos áram vissatér. Teljes lemerlés utan néhany ora szükséges a teljes athidalási idö visszaàllitásahoz.

Feszültsegevedelem:

Minden piacok koze tulfeszultség-vedelem.

Szunetmentes kimenetek leallitasa 19

tartsa lenyomva a 6- as gombot 2 masodpercnel hosszabb ideig.

7. Hibaelhárítas

(további információkt latogasson el a www.powerquality.eaton.com címre, vagy keresse fel vevőszolgálatunkat)

	Probléma	A hiba oka	Megoldás
1	• A 19-es szünetmentes aljatokban nincs áram.	• A 6-as gomb nem világit	• Nyomja meg a 6-as gombat és Ellenőrize, hogy zölden világít-e.
2	• Hálózati áramkimaradás esétén a cstatlakozatott eszközöknek nincs típellátasa.	• Az eszközök nem a 19-es szünetmentes aljatokhoz vannak cstatlakoztatva.	• Csatlakoztassa az eszközöket a 19-es, szünetmentes kimenetekre.
3	• Van hálózati áram, de azUPS akkumulátorrollo üzemel.	• A UPS hátsó részén található megszakító 20 kioldott a UPS aljz túlterheltsege miatt.	• Húzza ki a problémát okozó eszközt, és capcsolja vissza a 20-es megszakító a megfelelő gomb megnyomásával.
4	• A zöld gomb 6 villog, és 3 mp-enkényt hangjelzés hallatszik.	• Az UPS 19-es szünetmentes kimenetei túlterheltek.	• Húzza ki a problémát okozó eszközt a 19-es szünetmentes cstatlakozókról.
5	• Az LCD kijelzón hibajelzés 12 latható, és folyamatos hangjelzés hallható.	• Az UPS meghibásodott. A 19-es szünetmentes kimenetak nincsenek típfeszültseg alatt.	• Hívja a vevőszolgálatot.
6	• A 8-es zöld kijelző nem világít és a 18-as szürt kimenetak típfeszültseg alatt vannak.	• A túlfeszültseg elleni videelem már nem biztositätt.	• Hívja a vevőszolgálatot.
7	• Az EcoControl aljatokáram alatt maradnak, amikor a fő alkalmazás (Master aljzat) leáll.	• Az EcoControl funkció nem aktiv vagy nincs megfelelően beálítva.	• Aktiválja vagy allitsa be megfelelően az EcoControl funksiöt a termékhez melléket szoftverrel.
