Typ produktu	Nepřerušitelný zdroj napájení (UPS)
Značka	Eaton
Model	Ellipse PRO 850 IEC
Výkon	850 VA
Počet zásuvek chráněných baterií	4 (podle obrázku)
Počet zásuvek chráněných proti přepětí	2 (podle obrázku)
Funkce EcoControl	Zásuvky závislé na hlavní zásuvce pro úsporu energie
Displej	LCD displej s indikátory nabití, baterie, režimu, poruch
Regulace napětí (AVR)	Ano
Ochrana datových linek	Ano (modem/síť Ethernet)
Komunikační rozhraní	USB (součástí kabel) se softwarem Eaton UPS Companion
Typ baterie	Uzavřená olověná, bezúdržbová
Typická výdrž	Plné nabití po 8 hodinách nabíjení
Zvukový alarm	Ano (signál každých 10 s na baterii, poté každé 3 s při vybití)
Ochrana	Přetížení, zkrat, přepětí, resetovatelný jistič
Provoz	Horizontální, vertikální nebo do stojanu 2U (volitelné příslušenství)
Provozní teplota	0 °C až 40 °C (typicky)
Údržba	Uzavřená baterie bez údržby: vyměnit až na konci životnosti
Záruka	Registrace na powerquality.eaton.com
Rozměry (přibližně)	250 x 100 x 300 mm
Hmotnost (přibližně)	6 kg

Často kladené otázky - ELLIPSE PRO 850 IEC EATON

Jak zapnout UPS Eaton Ellipse Pro 850?

Stiskněte tlačítko ZAP/VYP (označení 6) asi na 1 sekundu. Zelená kontrolka se rozsvítí, pokud je UPS napájena ze sítě, nebo bliká, pokud pracuje na baterii.

Co dělat, když chráněné zásuvky nejsou napájeny?

Zkontrolujte, zda tlačítko ZAP/VYP svítí zeleně. Pokud ne, stiskněte jej. Ujistěte se také, že zařízení jsou zapojena do zásuvek chráněných baterií (označení 19) a ne do zásuvek pouze s ochranou proti přepětí (označení 18).

Jak funguje funkce EcoControl?

Zásuvky EcoControl jsou závislé na hlavní zásuvce. Když se zařízení na hlavní zásuvce (např. počítač) vypne nebo přejde do režimu spánku, zásuvky EcoControl se automaticky vypnou pro úsporu energie. Tato funkce je ve výchozím nastavení vypnutá a musí být aktivována přes software Eaton UPS Companion.

Co znamená zvukový signál každých 10 sekund?

To znamená, že UPS pracuje na baterii kvůli výpadku elektrické sítě. Při vybití se signál zrychlí (každé 3 sekundy). Alarm můžete ztlumit krátkým stisknutím tlačítka ZAP/VYP.

Jak resetovat jistič po přetížení?

Najděte jistič (označení 20) na zadní straně UPS a stisknutím tlačítka jej resetujte. Předtím odpojte zařízení, které způsobilo přetížení, z chráněných zásuvek, aby nedošlo k novému přetížení.

Jak připojit UPS k počítači?

Použijte přiložený USB kabel (označení 5) k připojení UPS k počítači. Nainstalujte software Eaton UPS Companion z CD-ROMu nebo si jej stáhněte z powerquality.eaton.com pro sledování stavu a nastavení parametrů.

Jak dlouho trvá nabití baterie?

Baterie se nabíjí, jakmile je UPS připojena k síti. Při prvním použití nechte baterii nabíjet přibližně 8 hodin, aby dosáhla plné kapacity. Doporučuje se nechat UPS trvale připojenou.

Co dělat, když LCD displej zobrazí symbol poruchy (12)?

Tento symbol označuje vnitřní poruchu. Chráněné zásuvky již nejsou napájeny. V takovém případě kontaktujte servis Eaton. Nepokoušejte se UPS opravit sami.

Jsou chráněné zásuvky napájeny při výpadku proudu?

Ne, pouze zásuvky označené jako chráněné baterií (označení 19) jsou napájeny z baterie. Zásuvky chráněné proti přepětí (označení 18) fungují pouze při přítomnosti síťového napětí.

Jak chránit telefonní nebo Ethernetovou linku?

Připojte kabel vaší linky (telefon nebo síť) do vstupní zásuvky UPS a poté propojte výstupní zásuvku UPS s vaším zařízením pomocí stejného kabelu (není součástí balení). Tato ochrana je nezávislá na napájecích zásuvkách.

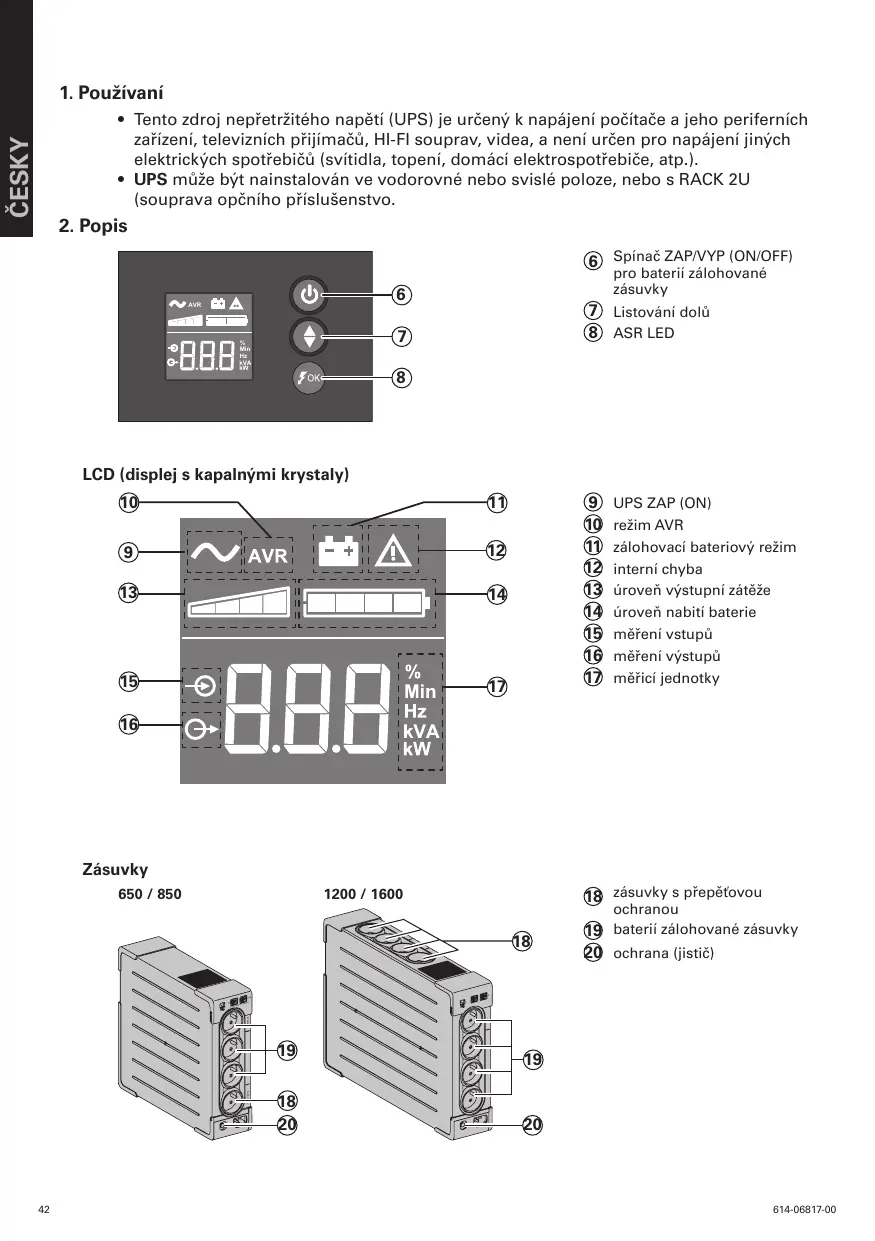

NÁVOD K OBSLUZE ELLIPSE PRO 850 IEC EATON

⑥ Spinač ZAP/VYP (ON/OFF) pro bateriž zálohované zăsuvky
⑦ Listováni dolu
⑧ ASR LED

UPS ZAP (ON)
10 rezim AVR
11 zálohovaci bateriový režim
12 interni chyba
13 uroven vystupni zateze
14 uroven nabitibaterie
15 měrění vystupú
16 méréniyvystupu
17 mérici jednotky

Zasuvky

650/850

1200/1600

18 zásvky s prépetovou ochranou
19 bateri zalohované zasuvky
20 ochrana (jistič)

3. Pripojeni UPS

• Zapojte založné zdroj UPS ① do elektrickésite, tj. do elektrické zasuvky s uzemněinim, pomoci šnúry ④ se zástrčkami FR/DIN, která je k UPS prilozena, nebo pomoci šnúry napajeni vašeho počitace určné k priopojeni UPS se zástrčkami IEC (viz obr. A).
• Zapojte zastrokcy "kritickych" pristroju (počitač, monitor, modem, atd.) do bateriž zálohovaných zásuvek 19, které jsou chráněné proti prépetí (viz obr. B), dbejte, abyste nepřekroci lihnotu elektrického proudu uvedenou v amperech.
• Ostatni zařizení (tiskárna, skener, fax atd.) lze pripojit do zásuvek s prepetovou ochranou 18 (viz obr. B). Zásuvyk s prepetovou ochranou nejsou pri vypadku napajeni zálohovány bateriovým napajením.

Modemová linka nebo ethernetotva sít mohou být chráněny proti prěpetí tak,Že je prípojîte pres UPS. Za tímtó účelem zapojteUPS do sitové zásuvky pomoci kabel prístroje, který chcete chránit proti prěpetí, a na druhé straně prípojte UPS ktonuto prístroji pomoci kabel stejného typu, jako je kabel zobrażné na obr. C (šnúra není přiložena k vyrobku).

Fakultativné spojené USB:

Zařízení UPS lze prípojit k počitáci pomoci kabelu USB ⑤, ktery je součásti dodávky (viz obr. C).

Software je k disposici na CD ROM ⑤ , nebo si lze Eaton UPS Companion software stáhnout na adrese powerquality.eaton.com.

Zaregistrujte se na stranc powerquality.eaton.com a ziskejte zaruku.

4. Popis fungovani hlavní zásuvky a zásuvek s funkci EcoControl

Kvúli omezení spotřeby energia u periferii (skener, tiskárna) v pohotovostním režimu je prístroj Ellipse PRO vybaven zásuvkami s funkci EcoControl, které funguji v závislosti na hlavné zásuvce. Pokud je zařizení napajené z hlavné zásuvky (počitač) vypnuto, funkce EcoControl vypne periferie.

Tuto funkci (ve vychozim nastaveni je deaktivována) lze zkontrolovat a konfigurovata pomoci konfiguračniho nastroje, ktery je současti dodaného softaru.

Poznámka: Pokud je funkce aktivována, nepřipojute k zásuvkám s funkci EcoControl Žádná duležitá zařizení.

Nastavení prahové hodnoty

Vychozi nestaveni zajstuje spravné pouziti funkce EcoControl. Avsak v závislosti na spotrebé hlavního zařizení je někdy potreba upravit prahovou hodnotu pro spustěné funkce EcoControl pomoci konfiguračného softwaru, který je dodáván společné se zařizením UPS:

• Nejdríve se na kartě „Funkce EcoControl" (EcoControl Function) v konfiguračním nastroji prěsvěděcte, zda je funkce aktivována.
• Vestlizse se periferie zapojené do zásuvek s funkci EcoControl nevypnou,Pokud hlavní zařizení není v normálnim provozu (napřikladPokud se nachází v pohotovostním režimu), musí být detekčné prahová hodnota nastavena na vysokou uroven (High).
• Je-li jmenovitá spotřeba hlavního zařizení nizká a zásuvky s funkci EcoControl se vypínají i pri normalím provozu hlavního zařizení, detekné prahová hodnota musí být nastavena na nizkou uroven (Low).

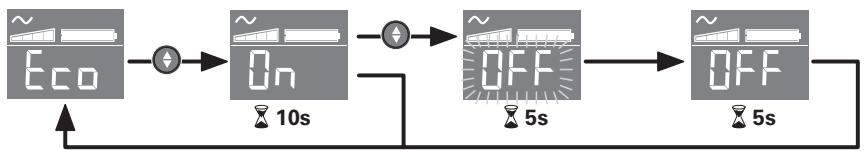

5. Nastavení UPS na displeoji LCD

Přiklad nastavení
Uložit novou hodnotu

• Displej LCD se po 3 minutách nečinnosti vypína.

6. Používani

Dobijeni baterie

UPS dobíj baterii ihned po zapojeni do sítě, a to nezávisle na režimu tlacítka ⑥Při první použité se baterie dobije na maximálné provozné režim po 8 hodinách. Pro zachovány maximálné provozné capacity doporučujeme nechávat UPS neustále zapojeny do sítě.

Zapnuti UPS

Stiskněte tlacítko ⑥ po dobu 1 sekundy.

Zásuvky s prépetovou ochranou 18 nezálohované bateri:

Přistroje zapojené do těchto zásvupek jsou napájeny, jakmile je vystupné kabel ④ zapojen do zásvuky ve zdi. Tyto zásvuky nejsou ovládány tlacitkem ⑥.

Přistroje zapojené do těchto zásuvek jsou napájeny proudem, jakmile se na tlacitku (6) rozsvítí zelená světelná kontrolka (viz obr. D). Tyto zásuvky mohou být puštěny, i když UPS není zapojen do sítě (tlacitko (6) blíká).

Poruchy v elektrické siti

• Pokud je napétísite nevyhovujici,neboPokud doslo k vypadku dodávky elektrického proudu,UPS funguje na baterii: tlacitko ⑥) bliká zeleně. V bezném režimu spustí alarm zvukovou signalizaci, která zni každych 10 sekund, potom každé 3 sekundy, jakmile se provozníkapacita baterie začne blížit ke konci. V tichém režimu se pri prépnutí na bateri ūve zvukový signál.
• IPokud je doba vypadku dodávky elektrické energia delsí než provozní kapacita baterie, UPS se vypne a potom znovu automaticicky spustí, jakmile je dodávka elektrické energia obnovena. Dojde-li k uplnému vybití baterie, je třeba ji nechat několik hodin dobijet, aby se znovu dobila na celkovou provozní kapacitu.

Prepětová ochrana:

Vsechny vydoy jsou ochranu proti (^{p}epei.

Stiskněte tlačitko 6 déle jak 2 sekundy.

7. Odstraněni závad

(Pro další informace kontaktujte náš poprodejné servis nebo webové strányk www.powerquality.eaton.com)

	Projev závady	Zjiistěná zámada	Nápravné opatřné
1	• Zálohoivané zásuvky 19 nejsou napajené.	• Kontrolka tlacítka 6 nesvití.	• Stisknéte tlacítko 6a zkontrolujte, zda se rozsvitila zelená kontrolka.
2	• Zapojené prístroje nejsou napajené pri vypadku dodávky elektrického proudu.	• Přístroje nejsou zapojeny do zálohovaných zásuvek 19.	• Zapojtetyto prístroje do zálohovaných zásuvek 19.
3	• Elektrický proud jde, ale UPS funguje na baterii.	• Jistič 20, umistěné na zadní straně UPS, vypnul vlivem prětižěné na vystupu UPS.	• Odpoje prístroj, ktery tento stav na vystupu zavinil, a prěpněte jistič 20 do puvodní polohy stisknutim tlacítka jistič.
4	• Zelené tlacítko 6 blíká a každé 3 sekundy zaznivá zvukový alarm.	• Na UPS dochází k prěpěti v zálohovaných zásuvkák 19.	• Odpoje prístroj, ktery tento stav na zálohovaných zásuvkák 19 zavinil.
5	• Na displepei LCD se zobrazi chybový symbol 12 a zvukový alarm zni nepřetržité.	• Na UPS došlo k závadě. Zálohované zásuvky 19 nejsou napajeny.	• Kontaktujte poprodejné serviced.
6	• Zelené kontrolka 8 nesvitá zásuvky 18 jsou napajené.	• Ochrana proti prěpěti již není zajišťěna.	• Kontaktujte poprodejné serviced.
7	• Zásuvky s funkci EcoControl zústávaji napajeny, když je hlavní zařizení (hlavní zásuvka) vypnuto.	• Funkce EcoControl není aktivována nebo není správně nastavena.	• Aktivujte nebo nestavte funkci EcoControl pomoci softaru, ktery je soucásti dodávkyproduktu.

Pristroje zapojené do tychto zásuviek sa napajaju hned, aka sa vstupný kabel ④ zapojí do zásuvky v stene. Tlačidlo ⑥ ich neovláda.

Zabzepečné zásuvky 19

⑥ Vypinač zásviék chráněných záložnou batériou
⑦ Posúvanie dole
⑧ Dióda ASR

Displej
