Typ výrobku	UPS (záložní zdroj)
Značka	EATON
Model	ELLIPSE PRO 850 FR
Zdánlivý výkon	850 VA
Vstupní napětí	230 V
Bateriově chráněné zásuvky	Ano
Zásuvky chráněné proti přepětí	Ano
Funkce EcoControl	Ano (nastavitelné)
LCD displej	Ano
Ochrana jističem	Ano
Ochrana modemu/sítě	Ano (pomocí kabelu RJ45)
USB připojení	Ano (kabel součástí)
Správcovský software	Eaton UPS Companion
Montáž	Horizontální, vertikální, rack 2U (volitelná sada)
Autonomie	Liší se podle zátěže
Doba nabíjení baterie	8 hodin pro plnou autonomii
Podmínky použití	Počítač a periferie
Registrace záruky	Na powerquality.eaton.com

Často kladené otázky - ELLIPSE PRO 850 FR EATON

Jak zapojit UPS?

Zapojte napájecí kabel do zásuvky s uzemněním. Připojte kritická zařízení (počítač, monitor) k bateriově chráněným zásuvkám. Nekritická zařízení (tiskárna) lze připojit k zásuvkám chráněným proti přepětí.

Co dělat, když bateriově chráněné zásuvky nejsou napájeny?

Zkontrolujte, zda je tlačítko zapnuto/vypnuto rozsvíceno zeleně. Stiskněte jej na přibližně 1 vteřinu pro zapnutí chráněných zásuvek. Pokud se tlačítko nerozsvítí, UPS může být odpojena nebo může být vyhozený jistič.

Jak aktivovat funkci EcoControl?

Funkce EcoControl je ve výchozím nastavení vypnuta. Použijte software Eaton UPS Companion (na CD nebo ke stažení) k její aktivaci a nastavení detekčních prahů. Připojte hlavní zařízení (počítač) do zásuvky Master a zařízení, která chcete šetřit, do zásuvek EcoControl.

Proč zní zvukový alarm?

Zvukový alarm zní, když UPS pracuje na baterii. V normálním režimu pípnutí každých 10 sekund značí poruchu sítě. Pokud pípnutí jsou každé 3 sekundy, baterie je téměř vybitá. Alarm můžete ztlumit pomocí softwaru.

Jak resetovat jistič?

Pokud se jistič na zadní straně UPS vypne kvůli přetížení, nejprve odpojte zařízení, které to způsobilo, a poté stiskněte tlačítko jističe pro jeho opětovné zapnutí.

Mohu připojit tiskárnu do zásuvek EcoControl?

Ano, ale vyhněte se připojování kritických aplikací. Zásuvky EcoControl se automaticky vypnou, když je zařízení v zásuvce Master (počítač) vypnuto. Tiskárna a skener jsou typickými příklady.

Jak zapnout UPS?

Stiskněte tlačítko zapnout/vypnout na přibližně 1 vteřinu. Rozsvítí se zelená kontrolka, která indikuje, že chráněné zásuvky jsou pod napětím. UPS lze zapnout i bez síťového napájení, pouze na baterii.

Co dělat, když LCD displej zobrazuje chybu?

Pokud se objeví ikona interní chyby s nepřetržitým alarmem, jedná se o vážnou chybu. Chráněné zásuvky jsou poté deaktivovány. Kontaktujte servis EATON.

Jak stáhnout software Eaton UPS Companion?

Navštivte web powerquality.eaton.com a stáhněte software. Můžete také použít přiložený CD-ROM. Software umožňuje konfigurovat parametry jako funkci EcoControl.

Jaká je životnost baterie?

Baterie se při prvním použití plně nabije za 8 hodin. Pro maximalizaci autonomie nechte UPS trvale připojenou. Baterie má omezenou životnost (obvykle 3-5 let) a musí být vyměněna odborníkem.

NÁVOD K OBSLUZE ELLIPSE PRO 850 FR EATON

⑥ Spinač ZAP/VYP (ON/OFF) pro bateriž zálohované zăsuvky
⑦ Listováni dolu
⑧ ASR LED

UPS ZAP (ON)
10 rezim AVR
11 zálohovaci bateriový režim
12 interni chyba
13 uroven vystupni zateze
14 uroven nabitibaterie
15 měrění vystupú
16 méréniyvystupu
17 mérici jednotky

Zasuvky

650/850

1200/1600

18 zásvky s prépetovou ochranou
19 baterii zalohované zasuvky
20 ochrana (jistič)

3. Připojeni UPS

• Zapojte založné zdroj UPS ① do elektrickésite, tj. do elektrické zasuvky s uzemněnim, pomoci šnúry ④ se zástrčkami FR/DIN, která je k UPS prilozena, nebo pomoci šnúry napajeni vašeho počitace určné k priopojeni UPS se zástrčkami IEC (viz obr. A).
• Zapojte zastrokcy "kritickych" pristroju (počitač, monitor, modem, atd.) do bateriž zálohovaných zásuvek 19, které jsou chráněné proti prépěti (viz obr. B), dbejte, abyste nepřekročili hodnotu elektrického proudu uvedenou v ampěrech.
• Ostatni zařizení (tiskárna, skener, fax atd.) lze pripojit do zásuvek s prepetovou ochranou 18 (viz obr. B). Zásuvky s prepetovou ochranou nejsou pri vypadku napajeni zálohovány bateriovym napajením.

Modemová linka nebo ethernetotva sít mohou být chráněny proti prěpetí tak,Že je prípojîte pres UPS. Za tímtó účelem zapojteUPS do sitové zásuvky pomoci kabel prístroje, který chcete chránit proti prěpetí, a na druhé straně prípojte UPS ktonuto prístroji pomoci kabel stejného typu, jako je kabel zobrażné na obr. C (šnúra není přilozena k vyrobku).

Fakultativné spojené USB:

Zařízení UPS lze prípojit k počitáci pomoci kabelu USB ⑤, ktery je součásti dodávky (viz obr. C).

Software je k disposici na CD ROM ⑤ , nebo si lze Eaton UPS Companion software stáhnout na adrese powerquality.eaton.com.

Zaregistrujte se na stranc powerquality.eaton.com a ziskejte zaruku.

4. Popis fungování hlavní zásuvky a zásuvek s funkci EcoControl

Kvúli omezení spotřeby energia u periferii (skener, tiskárna) v pohotovostním režimu je prístroj Ellipse PRO vybaven zásuvkami s funkci EcoControl, které funguji v závislosti na hlavné zásuvce. Pokud je zařizení napajené z hlavné zásuvky (počitač) vypnuto, funkce EcoControl vypne periferie.

Tuto funkci (ve vychozim nastaveni je deaktivovana) lze zkontrolovat a konfigurovat pomoci konfiguračniho nastroje, ktery je současti dodaného softaru.

Poznámka: Pokud je funkce aktivována, nepřipojujte k zásuvkám s funkci EcoControl zadné duležitá zařizení.

Nastavení prahové hodnoty

Vychozi nestaveni zajstuje spravné pouziti funkce EcoControl. Avsak v závislosti na spotrebé hlavního zařizení je někdy potreba upravit prahovou hodnotu pro spustěné funkce EcoControl pomoci konfiguračného softwaru, který je dodáván společné se zařizením UPS:

• Nejdríve se na kartě „Funkce EcoControl" (EcoControl Function) v konfiguračním nastroji prěsvěděcte, zda je funkce aktivována.
• Vestlizse se periferie zapojené do zásuvek s funkci EcoControl nevypnou,Pokud hlavní zařizení není v normálnim provozu (napřikladPokud se nachází v pohotovostním režimu), musí být detekčné prahová hodnota nastavena na vysokou uroven (High).
• Je-li jmenovitá spotřeba hlavního zařizení nizká a zásuvky s funkci EcoControl se vypínají i pri normalím provozu hlavního zařizení, detekné prahová hodnota musí byt nastavena na nizkou uroven (Low).

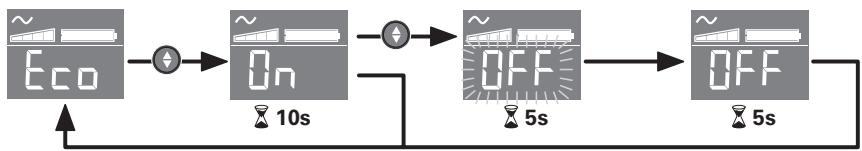

5. Nastavení UPS na displeoji LCD

Přiklad nastavení
Uložit novou hodnotu

• Displej LCD se po 3 minutách nečinnosti vypína.

6. Používani

Dobijeni baterie

UPS dobíj baterii ihned po zapojeni do sítě, a to nezávisle na režimu tlacítka ⑥Při první použité se baterie dobije na maximálné provozné režim po 8 hodinách. Pro zachovány maximálné provozné capacity doporučujeme nechávat UPS neustále zapojeny do sítě.

Zapnuti UPS

Stiskněte tlacítko ⑥ po dobu 1 sekundy.

Zásuvky s prépetovou ochranou 18 nezálohované bateri:

Přistroje zapojené do těchto zásvupek jsou napájeny, jakmile je vystupné kabel ④ zapojen do zásvuky ve zdi. Tyto zásvuky nejsou ovládány tlacitkem ⑥.

Přistroje zapojené do těchto zásuvek jsou napájeny proudem, jakmile se na tlacitku (6) rozsvítí zelená světelná kontrolka (viz obr. D). Tyto zásuvky mohou být puštěny, i když UPS není zapojen do sítě (tlacitko (6) blíká).

Poruchy v elektrické siti

• Pokud je napétísite nevyhovujici,neboPokud doslo k vypadku dodávky elektrického proudu,UPS funguje na baterii: tlacitko ⑥) bliká zeleně. V bezném režimu spustí alarm zvukovou signalizaci, která zni každych 10 sekund, potom každé 3 sekundy, jakmile se provozníkapacita baterie začne blížit ke konci. V tichém režimu se pri prépnutí na bateri ūve zvukový signál.
• IPokud je doba vypadku dodávky elektrické energia delsí než provozní kapacita baterie, UPS se vypne a potom znovu automaticaky spustí, jakmile je dodávka elektrické energia obnovena. Dojde-li k uplnému vybití baterie, je třeba ji nechat několik hodin dobijet, aby se znovu dobila na celkovou provozní kapacitu.

Prepětová ochrana:

Vsechny vydoy jsou ochranu proti (^{p}epei.

Stiskněte tlačitko 6 déle jak 2 sekundy.

7. Odstraněni závad

(Pro další informace kontaktujte náš poprodejné servis nebo webové strányk www.powerquality.eaton.com)

	Projev závady	Zjiistěná zámada	Nápravné opatřné
1	• Zálohoivané zásuvky 19 nejsou napajené.	• Kontrolka tlacítka 6 nesvití.	• Stisknéte tlacítko 6a zkontrolujte, zda se rozsvitila zelená kontrolka.
2	• Zapojené prístroje nejsou napajené pri vypadku dodávky elektrického proudu.	• Přístroje nejsou zapojeny do zálohovaných zásuvek 19.	• Zapojtetyto prístroje do zálohovaných zásuvek 19.
3	• Elektrický proud jde, ale UPS funguje na baterii.	• Jistič 20, umistěné na zadní straně UPS, vypnul vlivem prětižěné na vystupu UPS.	• Odpoje prístroj, ktery tento stav na vystupu zavinil, a prěpněte jistič 20 do puvodní polohy stisknutim tlacítka jistič.
4	• Zelené tlacítko 6 blíká a každé 3 sekundy zaznivá zvukový alarm.	• Na UPS dochází k prěpěti v zálohovaných zásuvkák 19.	• Odpoje prístroj, ktery tento stav na zálohovaných zásuvkák 19 zavinil.
5	• Na displepei LCD se zobrazi chybový symbol 12 a zvukový alarm zni nepřetržité.	• Na UPS došlo k závadě. Zálohované zásuvky 19 nejsou napajeny.	• Kontaktujte poprodejné serviced.
6	• Zelené kontrolka 8 nesvitá zásuvky 18 jsou napajené.	• Ochrana proti prěpěti již není zajišné.	• Kontaktujte poprodejné serviced.
7	• Zásuvky s funkci EcoControl zústávaji napajeny, když je hlavní zařizení (hlavní zásuvka) vypnuto.	• Funkce EcoControl není aktivována nebo není správně nastavena.	• Aktivujte nebo nestavte funkci EcoControl pomoci softaru, ktery je soucásti dodávkyproduktu.

Pristroje zapojené do tychto zásuviek sa napajaju hned, aka sa vstupný kabel ④ zapojí do zásuvky v stene. Tlačidlo ⑥ ich neovláda.

Zabzepečné zásuvky 19

⑥ Vypinač zásviék chráněných záložnou batériou
⑦ Posúvanie dole
⑧ Dióda ASR

Displej
