Ürün Tipi	Kesintisiz Güç Kaynağı (UPS)
Marka	EATON
Model	ELLIPSE PRO 850 FR
Görünen Güç	850 VA
Giriş Gerilimi	230 V
Batarya Destekli Pri̇zler	Evet
Aşırı Gerilime Karşı Koruma Pri̇zleri	Evet
EcoControl Fonksiyonu	Evet (ayarlanabilir)
LCD Ekran	Evet
Devre Kesici Koruma	Evet
Modem/Ağ Koruma	Evet (RJ45 kablosu ile)
USB Bağlantısı	Evet (kablo dahil)
Yönetim Yazılımı	Eaton UPS Companion
Montaj	Yatay, dikey, rack 2U (opsiyonel kit)
Çalışma Süresi	Yüke göre değişir
Batarya Şarj Süresi	Tam çalışma süresi için 8 saat
Kullanım Koşulları	Bilgisayar ve çevre birimleri
Garanti Kaydı	powerquality.eaton.com adresinde

Sık sorulan sorular - ELLIPSE PRO 850 FR EATON

Kesintisiz güç kaynağı nasıl bağlanır?

Güç kablosunu topraklı bir duvar prizine takın. Kritik cihazlarınızı (bilgisayar, monitör) batarya destekli prizlere bağlayın. Kritik olmayan çevre birimlerini (yazıcı) aşırı gerilime karşı korumalı prizlere takabilirsiniz.

Batarya destekli prizler güç vermezse ne yapmalı?

Açma/kapama düğmesinin yeşil yandığını kontrol edin. Batarya destekli prizleri açmak için yaklaşık 1 saniye basılı tutun. Düğme yanmazsa, kesintisiz güç kaynağı fişten çekilmiş veya devre kesici atlamış olabilir.

EcoControl fonksiyonu nasıl etkinleştirilir?

EcoControl fonksiyonu varsayılan olarak devre dışıdır. Etkinleştirmek ve algılama eşiklerini ayarlamak için Eaton UPS Companion yazılımını (CD'de veya indirilebilir) kullanın. Ana cihazı (bilgisayar) Master prizine ve tasarruf edilecek cihazları EcoControl prizlerine bağlayın.

Sesli uyarı neden çalıyor?

Sesli uyarı, kesintisiz güç kaynağı batarya ile çalışırken çalar. Normal modda her 10 saniyede bir bip, şebeke bozukluğunu gösterir. Bip sesleri her 3 saniyede bir ise batarya neredeyse tükenmiştir. Alarmı yazılım aracılığıyla sessize alabilirsiniz.

Devre kesici nasıl sıfırlanır?

Kesintisiz güç kaynağının arkasındaki devre kesici aşırı yük nedeniyle atarsa, önce sorunlu cihazı çıkarın, ardından devre kesici düğmesine basarak yeniden açın.

EcoControl prizlerine bir yazıcı bağlayabilir miyim?

Evet, ancak kritik uygulamalar bağlamaktan kaçının. EcoControl prizleri, Master prizindeki cihaz (bilgisayar) kapatıldığında otomatik olarak kapanır. Yazıcı ve tarayıcı tipik örneklerdir.

Kesintisiz güç kaynağı nasıl çalıştırılır?

Açma/kapama düğmesine yaklaşık 1 saniye basın. Yeşil ışık, batarya destekli prizlerin güç aldığını gösterir. Kesintisiz güç kaynağı, şebeke olmadan bile batarya ile çalıştırılabilir.

LCD ekran bir arıza gösterirse ne yapmalı?

Sürekli bir alarmla birlikte dahili arıza simgesi görünürse, bu ciddi bir arıza olduğunu gösterir. Batarya destekli prizler devre dışı kalır. EATON satış sonrası servisi ile iletişime geçin.

Eaton UPS Companion yazılımı nasıl indirilir?

powerquality.eaton.com sitesine gidin ve yazılımı indirin. Ayrıca sağlanan CD-ROM'u da kullanabilirsiniz. Yazılım, EcoControl fonksiyonu gibi ayarları yapılandırmanızı sağlar.

Bataryanın kullanım ömrü nedir?

Batarya ilk kullanımda 8 saatte tamamen şarj olur. Çalışma süresini en üst düzeye çıkarmak için kesintisiz güç kaynağını sürekli prize takılı bırakın. Bataryanın sınırlı bir ömrü vardır (genellikle 3-5 yıl) ve bir profesyonel tarafından değiştirilmelidir.

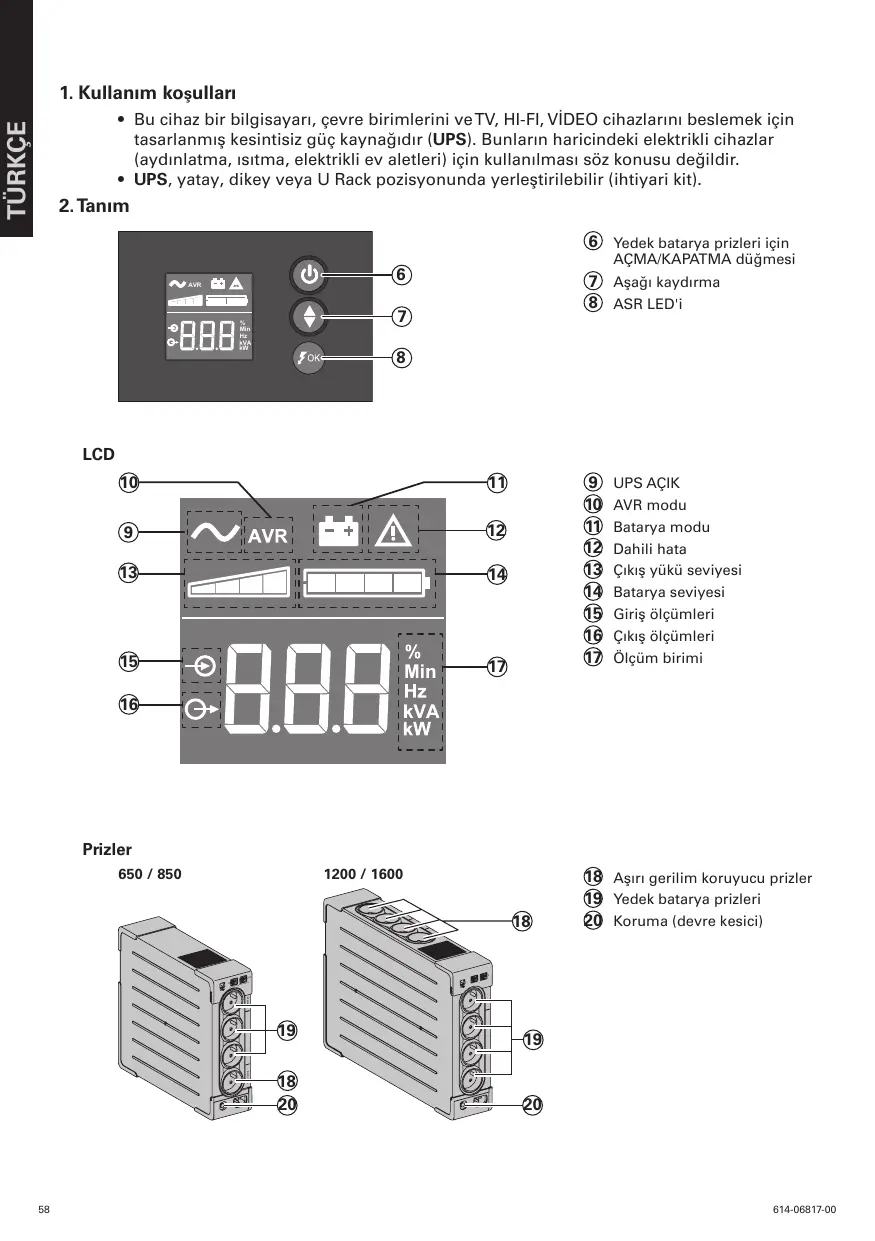

KULLANIM KILAVUZU ELLIPSE PRO 850 FR EATON

• Bu cihaz bir bilgisayari, cevre birimlerini veTV, HI-Fl, VIdeo cihazlarini beslemek icin tasarlanmigs kesintisiz guc kaynagidir (UPS). Bunlarin haricindeki elektrikli cihazlar (aydinlatma, isitma, elektrikli ev aleteri) icin kullanilmasi sos konusu degildir.
• UPS, yatay, dikey veya U Rack pozisyonunda yerleştilibilir (ihtiyari kit).

2. Tanm

⑥ Yedek batarya prizleri ici ACMA/KAPATMA Düğmesi
⑦ Aşaqı kayırma
⑧ ASR LED'i

LCD

UPS ACIK
10 AVR modu
1 Batarya modu
Dahili hata
13 Cikis yuku seviyesi
14 Batarya seviyesi
15Giris oIcumleri
16 Cikis olçumleri
17 Ölcüm birimi

Prizler
650/850

1200/1600

18 Asiri gerilim koruyucu prizler
19 Yedek batarya prizleri
20 Koruma (devre kesici)

3. UPS'in baglantisi

• FR/DIN prizleri ile bir UPS icin verilmis ④ kordonu ile veya IEC prizleri ile bir UPS icin, bilgisayarınüz besleme kordonu ile, UPS ① 'i topraklı bir duvar prizi üzerine elektrik sebekesine baglaysia (bkz. sekil A).
• Amper olarak belirtilmis akimi aşmayarak, kritik cihazlarin (bilgisayar, ekran, modem...) prizlerini, ⑨ bataryası tarafindan yedeklenmiş ve gerilim fazlalıklarina karsi korunmş prizler üzerine takın (bkz. sekil B).
• Diger cihazlar (yazici, tarayici, faks, vb.) asiri gerilim koruyucu prizlere 18 baglanabilirler (bakiniz sekil B). Asiri gerilim koruyucu prizler, bir elektrik kesintisi durumunda bataryaGPCi ile yedeklenmezler.

Ihtiyari Modem Internetağ baglantisı:

Modem hatti veya Ethernet aqi UPS baglantisi kullanilarak gerilim fazlalikarina karsti korunabilitir. Bunun icin sekil C'de belirtildigi gibi korunacak cihazin kordonu ile UPS' i duvardaki prize baglarken, UPS ile korunacak cihazi benzer bir kordonla birbirine baglayin, (kordon verilmemistir).

Opsiyonel USB baglantisi:

UPS cihazi verilen USB kablosu ⑤ ile bilgisayara baglanmaktadir (bakiniz sekil C).

Yazilim CD-ROM ⑤ überinde mevcuttur veya Eaton UPS Companion yazilimi powerquality.eaton.com sayfasindan indirilebilir.

Garanti ici powerquality.eaton.com adresinden kaydolun.

4. Master ve EcoControl prizleri kullanma prosedürü

Hazirda beklememodunda cevre birimlerinin (tarayici, yazici) enerji tuketimini azaltmak icin, Ellipse PRO, Master prize bagl EcoControl prizlerine sahiptir.

Ana pris (bilgisayar) tarafindan sağlanan ana uygulama kapatildigianda, EcoControl prizlerindeki çevre birimleri kapatılır.

Bu fonksiyon (varsayilan olarak devre disidir), yazilimdaki konfigurusyon araci kullanilarak dokrulanir ve konfigüre edilir.

Not: Fonksiyon devre disi birakildiginda, kritik uygulamalari EcoControl prizlerine baglamayin.

Eşik ayari

Varsayilan ayar, EcoControl fonksiyonununDOGRU calismasini saglar. Ancak ana yukun tuketimine bagl olarak, EcoControl fonksiyonu tetikleme esiigin UPS ile birlikte saglanan konfigurusyon yazilimi kullanilarak degistirilmesi gerekebilir:

• Oncelike fonksiyonu, konfigürasyon aracınin "EcoControl Function" sekmesinde etkinleşirin.
• EcoControl prizlerine baglanan cevre birimleri ana yuk normal calismadayken (örneğin hazirda beklememodunda) kapanmazsa, tespit eşi degeri Yuksek olarak ayarlanmaldir.
• Ana yuk nominal tuketim seviyesi duusukse ve ana yuk normal calisirken EcoControl prizleri kapatilirsa, tespit esik degeri duusuk olarak ayarlanmaldir.

• 3 dakika icerisinde herhangi bir aktivite olmazsa LCD kapanacaktir.

6. Kullanim

Batarya sarji

⑥ Düğmesinin durumu ne olursa olsun, elektrik sebekesine baglanildigianda UPS bataryasini sarj eder. ilk kullanimda, batarya tam bagimsizligi ancak saatlik sarjdan sonra verir. En iyi bagimsizligi muhafaza edbilmek icin, UPS'in surekli elektrik sebekesine bagl birakilmasi tavsiye edilir.

UPS'in calistirlmasi

⑥ numarali Dügmeye takriben 1 saniye boyunca basin.

Yedek bataryasz a sin gerilim koruyucu prizler 18

Bu prisler uzerine baglanmis cihazlar, ④ giris kablosu bir duvar prisine baglandigi andan itibaren beslenirler ⑥ sayil duğme bunlara kumanda etmez.

Yedeklenmis prizler 19

Bu prizlere baglanmis cihazlar ⑥ numarali Düğme yeşil yändigungnda (işleyis konumu) beslenirler (bkz seksil D). Bu prizler UPS elektrik sebekesine®, olmasa bile Çalistirilabilir (yanip sönen ⑥ numarali Düğme).

Elektrik便秘kesindeki bozulmalar

• Bu sebekenin gerilimi kotu ise vya yoksa, UPS batarya üzerinde calismaya devam eder: ⑥ sayili Düğme yesil yanip söner. Normal modda, sesli alarm her 10 saniyede bir ve bataryanin bagımsizlik sonu yaklaşkında her 3 saniyede bir sinal verir. Sessiz modunda, sesli alarma, bataryaaya geleçiste bir bip sesi çikarir.
• Elektrik sebekesindeki kesinti suresi, bataryanin bagimsizligini asarsa, UPS durur ve elektrik geri geldiginde otomatik atau tekarr calisir. Sarjin komple boşalmasindan sonra, komple bagimsizligi geri getirmek icin birkac staat gereklidir.

Asir gerilim koruma:

Bütünçik,islar 边galanmakorumasıicerir.

19 yedeklenmis prizlerinin durdurulmasi
⑥ sayilduugmeüzerine2saniyedenfazlabasin.

7. Tamir

(Her turlu bilgi icin, www.powerquality.eaton.com web sitesine veya satis sonrasi servisimize basvurun)

	Belirti	Teshis	Çare
1	• 19 yedeklenmiş prizleri beslenmiyor.	• 6 numarlı duğme yanım;yor.	• 6 duğmesine basin ve yeşil yundiğindan emin olun.
2	• Bir elektrik kesintisi esnasindo, bögli cihazlar artik beslenmiyor.	• Cihazlar, yedeklenmiş 19 prislerine®,®,prizlerine®,®,prizlerine®!	• Bu cihazlar yedeklenmiş 19 prislerine®,®,prizlerine®!
3	• Şebeke elektrigi ve faktat UPS, bataryası üzerinde Çalıyor.	• UPS'nin arkasindo bulunan devre kesećinin 20 elektéri, UPS Çakkındaki bir aşkı yükten dolayık baslikmis.	• Söz konusu cihazi Çakkısta prizden cekin ve duğmesti üzerine basarak 20 devre kesis,isini tekrar kurun.
4	• Yesilduğme 6yanı-sponsoredyor ve her 3 saniyetede bir duyulabilir alarm caliyor.	• UPS, yedeklenmiş 19prizleri üzerinde aşkı yüke maruz kaliyor.	• Söz konusu cihazi, 19 yedeklenmiş prizlerinden Çiçarin.
5	• LCD paneli üzerinde hata isareti 12belirmiş ve duyulabilir alarm surekli caliyor.	• UPS bir hataya maruz kaldi. Yedeklenmiş 19prizleri artik beslenmiyor.	• Satı sonrasi servisine basvurun.
6	• Yesil 8göstergesi sönük ve 18prizleri besleniyor.	• Gerilim fazlaliklarına karışı koruma artik®,®,prizlerine®!	• Satı sonrasi servisine basvurun.
7	• EcoControl prizleri, ana uygulama (Master priz) durdurulduğunda güükorur.	• EcoControl fonksiyonu etkinleştirilmemisiyleya.Doğru ayarlanmamiş;r.	• EcoControl fonksiyonunu ürünle sağlanan Yazilimi kulanarak etkinleştirin veya.Doğru ayarlayin.

1. YcNoBn npImeHn

-Данhoe yctoIcTBO npedCTabnIeT c6ob6 becepeboHoe nHTaHne (IV5P) pa3pa60TaHHO dnni nHTaHnKOMNbIOTepa n nepuΦepnHbIX yCTpoIcTB n He npImeHReMOe dnni nHTaHnN IHOBO nHOro 3JIeKTPooBOpdyOBaHnN (OCBeNTeJIbHbIe, HArpeBaTeJIbHbIe, 6bITOBbIe 3JIeKTPoPnpBoBy n.T.D.).
- Annapat IV5P MoKet yCTaHaBnBaTbCBy B rOpI3OHTaJIbHOM, BEpTKaJIbHOM nIoJKeHnn IINI NOMeAtpcB C StOnKy 2U (ФakyIbTaTnBbHn Ha6Op).

2. Onicahne

⑥ Khonka BkIIOUeHnIA/ BbIKIOUeHnIA pO3ETOK abapnHoro 6BaTapeHnHO nITAHNIA
⑦ Порokутka Bнз
⑧ CBetoIIOIASR

CBETOIO

⑨ BKJI. I6I
10 Pexum AVR
11 Pekim pa6oTbI OT batapei aKKyMylrTOPOB
12 BHytpenHry Own6ka
13 YpOBeHbBIXoHnHarpy3Kn
14 YpOBeHb 3apJa 6aTapeN aKKyMylrTOPOB
15 ⅢmepeHnBxOda
16 N3mpeHnBbIXOda
17 13MepeTebHb6

Po3eTKn
650/850

1200/1600

18 PozetKc 3aunToi OT nepehanpJKeHHN
19 Pe3ePbHbIe po3eTkn 6aTapeu aKKyMnyrTOPOB
20 3aunita (abTOMATnueckn BbIKNo4eTbn)

3.ПодключениИБП
