Typ produktu	Zasilacz UPS (UPS)
Marka	EATON
Model	ELLIPSE PRO 850 FR
Moc pozorna	850 VA
Napięcie wejściowe	230 V
Gniazda zasilane bateryjnie	Tak
Gniazda chronione przed przepięciami	Tak
Funkcja EcoControl	Tak (konfigurowalna)
Wyświetlacz LCD	Tak
Zabezpieczenie wyłącznikiem nadprądowym	Tak
Ochrona modemu/sieci	Tak (przez kabel RJ45)
Łączność USB	Tak (kabel w zestawie)
Oprogramowanie do zarządzania	Eaton UPS Companion
Montaż	Poziomy, pionowy, szafa 2U (zestaw opcjonalny)
Czas autonomii	Zmienny w zależności od obciążenia
Czas ładowania baterii	8 godzin do pełnej autonomii
Warunki użytkowania	Komputer i urządzenia peryferyjne
Rejestracja gwarancji	Na powerquality.eaton.com

Często zadawane pytania - ELLIPSE PRO 850 FR EATON

Jak podłączyć zasilacz UPS?

Podłącz przewód zasilający do gniazdka z uziemieniem. Podłącz krytyczne urządzenia (komputer, monitor) do gniazd zasilanych bateryjnie. Urządzenia peryferyjne niekrytyczne (drukarka) można podłączyć do gniazd chronionych przed przepięciami.

Co zrobić, jeśli gniazda zasilane bateryjnie nie są zasilane?

Sprawdź, czy przycisk włącz/wyłącz świeci na zielono. Naciśnij go na około 1 sekundę, aby włączyć gniazda zasilane bateryjnie. Jeśli przycisk nie zapala się, zasilacz UPS może być odłączony lub wyłącznik nadprądowy może być zadziałany.

Jak aktywować funkcję EcoControl?

Funkcja EcoControl jest domyślnie wyłączona. Użyj oprogramowania Eaton UPS Companion (na płycie CD lub do pobrania), aby ją aktywować i skonfigurować progi wykrywania. Podłącz główne urządzenie (komputer) do gniazda Master, a urządzenia do oszczędzania do gniazd EcoControl.

Dlaczego słychać alarm dźwiękowy?

Alarm dźwiękowy słychać, gdy zasilacz UPS pracuje na baterii. W trybie normalnym jeden sygnał co 10 sekund oznacza zakłócenie sieci. Jeśli sygnały są co 3 sekundy, bateria jest prawie rozładowana. Możesz wyciszyć alarm za pomocą oprogramowania.

Jak zresetować wyłącznik nadprądowy?

Jeśli wyłącznik nadprądowy z tyłu zasilacza UPS zadziała z powodu przeciążenia, najpierw odłącz urządzenie powodujące problem, a następnie naciśnij przycisk wyłącznika, aby go zresetować.

Czy mogę podłączyć drukarkę do gniazd EcoControl?

Tak, ale unikaj podłączania aplikacji krytycznych. Gniazda EcoControl wyłączają się automatycznie, gdy urządzenie na gnieździe Master (komputer) jest wyłączone. Drukarka i skaner to typowe przykłady.

Jak włączyć zasilacz UPS?

Naciśnij przycisk włącz/wyłącz na około 1 sekundę. Zielona dioda zapali się, wskazując, że gniazda zasilane bateryjnie są włączone. Zasilacz UPS można włączyć nawet bez zasilania sieciowego, na baterii.

Co zrobić, jeśli wyświetlacz LCD pokazuje błąd?

Jeśli pojawi się ikona wewnętrznego błędu z ciągłym alarmem, oznacza to poważną usterkę. Gniazda zasilane bateryjnie są wtedy wyłączone. Skontaktuj się z serwisem posprzedażowym EATON.

Jak pobrać oprogramowanie Eaton UPS Companion?

Wejdź na stronę powerquality.eaton.com i pobierz oprogramowanie. Możesz również skorzystać z dołączonej płyty CD. Oprogramowanie umożliwia konfigurację parametrów, takich jak funkcja EcoControl.

Jaka jest żywotność baterii?

Bateria ładuje się w pełni przez 8 godzin podczas pierwszego użycia. Aby zmaksymalizować czas autonomii, pozostaw zasilacz UPS podłączony na stałe. Bateria ma ograniczoną żywotność (zazwyczaj 3-5 lat) i powinna być wymieniana przez profesjonalistę.

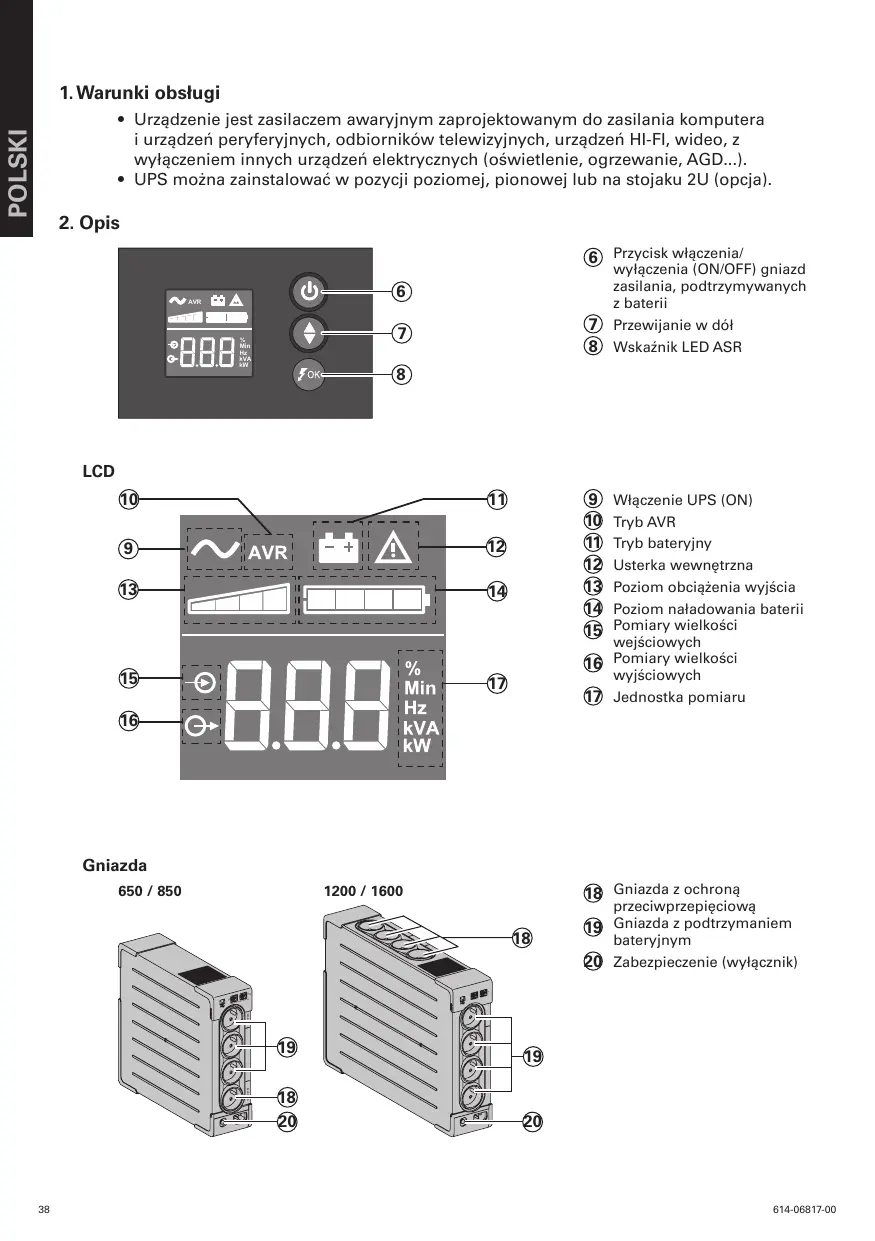

INSTRUKCJA OBSŁUGI ELLIPSE PRO 850 FR EATON

• Urzadzenie jest zasilaczem awaryjnem zaprojektowanym dozasilania komputera i urzadzen peryferyjnych, odbiorników telewizyjnych, urzadzen HI-Fl, video, z wyłaczenia innych urzadzen elektrycznych (oSwiwtlenie, ogrzewanie, AGD...).
• UPS möglich zainstalować w pozycji poziomej, pionowej lub na stojaku 2U (opcja).

2. Opis

⑥ Przycisk węczenia/ wȩćzenia (ON/OFF) gniaźd zasilania, podtrzymywnych z baterii
⑦ Przewijanie w dóf
⑧ Wskaźnik LED ASR

LCD

⑨ Włęczenia UPS (ON)
10 Tryb AVR
1 Tryb bateryjny
12 Usterka wewnetrzna
13 Poziom obciżenia wyjscia
14 Poziom naładowania baterii
Pomiary wielosci wejsciowych
Pomiary wielosci wyjsciowych
17 Jednostka pomiaru

Gniazda

650/850

1200/1600

Gniazda z ochra nprzejwprzepieciowa
Gniazda z podtrzymaniem bateryjnym
20 Zabepieczenie (wylacznik)

3. Podłaczenia zasilacza

• Podłuczyc UPS ① do sieci elektrycznej do gniażdkasciennego z uziemieniem, za pomoczą dostarczonego kabla ④ dla UPS z gniażdkami PL/DIN lub kabla zasilania komputera w przypadkuUPS z gniażdkami IEC (patrz rysunek A).
• Podłuczyc wtyczki wąznych urzadzeń (komputer, monitor, modem...) do gniazdek zabezpieczonymych akumulatorem 19 i chronionych przyźepieciami (patrz rysunek B), zwracaj uwage aby nie przyzekroczy nateżenia podanego w amperach.
• Inne urzadzenia (drukarka, skaner, faks itp.) möglich podlączyć do gniaźd z ochrònaj przywprzejciegowī 18 (patrz rysunek B). Gniaźdo z ochrònaj przywprzejciegowā nie bedzie zasilane z baterii, w przypadku awarii zasilania.

Podłaczenia modem - internet / siec dodatkowa:

Linia modemu lub sieci ethernet要去 zostac zabezmieczona przy przejeciami przyki podląceniu za posrechnictwem UPS. W tym celu naleź podlączyc z jedernej strony gniażdko scienne doUPS za pomoczą kabla zabezmieczanego urzadzenia i z drugiej strony UPS do urzadzenia za pomoczą identyczné przyzewodu, zgodnie z rysunkiem C (kabel niedostarczony).

Połaczenia USB:

Urzadzenie UPS przy podstawyc do komputera za pomocę dostarczonego kabla USB ⑤ (patrz rysunek C).

Oprogramowanie jest dostepne na dysku CD-ROM ⑤. Można równieź基础知识 oprogramowanie Eaton UPS Companion, ze strony powerquality.eaton.com.

Zarejestruj gwarancje na stronie powerquality.eaton.com.

W celu ograniczenia zuzychia energia przez urzadzenia peryferyjne (skaner, drukarka) w trybie oczekiwania, wyposzaźono Ellipse PRO w gniażda EcoControl, które są zaleźne od gniażda glówno.

Kiedy glôwna applicação zasilana z gniażda glówno (komputer) dostanie wyłączona, gniażda EcoControl urȩdzen peryferyjnych równej są wyłączā.

Ta funkcja (wyłuczana domyslnie) jest zatzwierdzana i konfigurowana z wykorzystaniem naręźdia do konfiguracje wbudowanego w oprogramawanie.

Uwaga: Po aktywowaniu funkcjji, nie naleź podlaczać do gniazd EcoControl krytycznych aplikacje.

Konfiguracja wartosci granicznej

Domyślna konfiguracja zapewnia prawidowej dzialanie funkcjki EcoControl. Jednak, w zależnosci od glówno obciezenia, sągne wystȩpć koniecznosć zmodyfikowania wartosci granicznej wyzwolenia funkcjki EcoControl z wykorzystaniem oprogramowania do konfiguracje dostarczonego z UPS:

• Najpierw, upewnij sie, ze Funktiona jest wączona w zakładce "EcoControl Function" narźedzia konfiguracyjniego.
• Jesli urzadzenia peryferyjne podlaczone do gniazd EcoControl nie wyłaczy są kiedy glówne obcieżenieNieznajduje sie w normalnym trybie roboczym (np. w trybie oczekiwania), ustaw wartosć wykrywania wartosci granicznej na High.
• Jesli znamionowy poziom zużycia energia jest niski i gniażda EcoControl wącloczaj są kiedy glówne obłowzenia jest w trybie normalnym, ustaw wartość wykrywania wartość progowej na Low.

5. Konfiguracja UPS za pomocę LCD

Zwolnic przycisk przewijania w dól, aby wybrać menu

Przykladowa konfiguracja

• Po 3 minutach braku aktywnosci, panel LCD wyłacza sie.

6. Oblugsa

Ladowanie akumulatora

zasilacz法律法规 akumulator od momentu podłaczenia do sieci bez względu na stan przycisku ⑥. Przy pierwszym użyciu, akumulator osiaga pełną wydajnosć dopiero poławaniu przyez 8 godzin. Aby zachować najwyźsa z autonomyść pracy, zaleca są podłaczeniaazasilacza na state do sieci.

Uruchomienie UPS

Nacisnac przycisk ⑥ przyze okofo 1 sekunde.

Gniazda z ochrorna przycwiSprepieciowa 18 bez podtrzymania z baterii

Urzadzenia podlaczone do gniazd są zasilane po podlaczeniu kabla 4 do gniazdka.
Przycisk 6 nie ma wptywu na ich dziatanie.

Gniazda zabeepieczone 19

urzadzenia podlaczone do tych gniazd sa zasilane kiedy przycisk 6 jest podswietlony na Zielono (patrz rysunek D). Gniazda moga byc wlaczone nawet, jezeli zasilacz nie jest podlaczony do sieci (przycisk 6 miga).

Zaklocenia w sieci elektrycznej

• Ježeli napiecie w sieci jest nieprawidłowe lub jest wyłączone,zasilacz kontynuJE dzialanie wykorzystujac zasilanie z akumulatora: przycisk 6 miga na Zielono. W trybie normalnym, alarm dzwiekowy wydaje sygnal co 10 sekund, nastepnie co 3 sekundy, kiedy akumulator jest bliski wyczerpania. W trybie cichym, alarm dzwiekowy wydaje sygnal bip w momencie przyȩczenia na akumulator.
• Jeźeli czas wylączenia zasilacza jest wystarczajćo dlugi dla wycerpania akumulatora,zasilacz wylącza są i wylącza automatycznie po przywoćeniu zasilania. Po calkowitym wyladowaniu, niedźbudne jest ladowanie przy bezikka godzin dla odzyskania pełnej autonomii.

Ochronaprzeciwprzejciowa:

Wszystkie gniazda obejmuja ochrone przycWiPrzepieciowa.

Wylaczenie gniazd zabeepiezonymch 19

Nacisnac przyz ponad 2 sekundy przycisk (6).

7. Usuwanie usterek

(Aby uzyskać dodatkowe informacja naleź skorzystać z informaggi dostepnych na witrynie www.powerquality.eaton.com lub w naszym serwisie)

	Objaw	Diagnostyka	Usuwanie
1	• Gniazda zabezmieczone 19 nie są• zasilane.	• Przycisk 6 nie zapala są.	• Nacisnęć przyczysk 6 i sprawdzić,czy jest podświetlony na zielono.
2	• Podlaczone urzadzenia nie są zasilane po wyląceniu prȩdu.	• Urzadzenia nie są podlaczone do zabezmieczonymych gniazd 19.	• Podlaczyć urzadzenia do zabezmieczonymych gniazd 19.
3	• Zasilanie elektryczne jest podlaczone, alezasilacz nie dla na akumulatorze.	• Wylącznik 20,znajdujczy są z tymi urzadzenia UPS, przyrywa zasilanie w przypadku przycieźenia wyjscia UPS.	• Odlączyć urzadzenia na wyjsciu i wylączyć wylącznik 20 naciskAAC na przyczisk.
4	• Zielony przyczysk 6 miga i co 3 sekundy pojawia są sygnat dzwijkowy alarmu.	• Zasilacz jest przycieźony na gniazdach zabezmieczonymych 19.	• Odlączyć urzadzenia od gniazd zabezmieczonymych 19.
5	• Na panelu LCD wyświetyla są wskaznik oznaczący usterke 12 i pojawia są ciągly sygnat dzwijkowy alarmu.	• Zasilacz jest uszkodzony. Gniazda zabezmieczone 19 nie są zasilane.	• Skontaktowaść z serwisem.
6	• Zielona kontrolka 8 jest wylgacja zigniazda 18 są zasilane.	• Ochrona przyded przypiecieamiNie jest zapawniona.	• Skontaktowaść z serwisem.
7	• Gniazda EcoControl zasilaja urzadzenia po wyląceniu glówne aplikacji (gniazdo glówne).	• Funkcjca EcoControl nie jest wylączana, ani konfigurowana.	• Aktywuj lub skonfiguruj fungkcje EcoControl za pomocamy oprogramowania dostarczonego z produktem.
