INSTRUKCJA OBSŁUGI ELLIPSE PRO 1600 IEC EATON

• U rządzenie jest zasilaczem awaryjnym zaprojektowanym do zasilania komputera i urządzeń peryferyjnych, odbiorników telewizyjnych, urządzeń HI-FI, wideo, z wyłączeniem innych urządzeń elektrycznych (oświetlenie, ogrzewanie, AGD...).
• UPS można zainstalować w pozycji poziomej, pionowej lub na stojaku 2U (opcja).

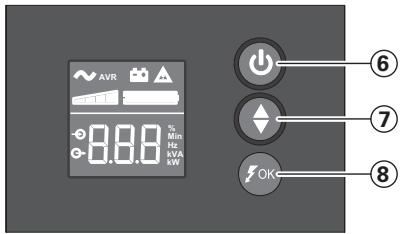

6 Przycisk włączenia/ wyłączenia (ON/OFF) gniazd zasilania, podtrzymywanych z baterii

AVR 7 Przewijanie w dół 8 Wskaźnik LED ASR

Włączenie UPS (ON) Tryb AVR Tryb bateryjny Usterka wewnętrzna Poziom obciążenia wyjścia Poziom naładowania baterii Pomiary wielkości wejściowych 16 Pomiary wielkości wyjściowych 17 Jednostka pomiaru

Gniazda 650 / 850 18 Gniazda z ochroną 1200 / 1600 przeciwprzepięciową

19 Gniazda z podtrzymaniem bateryjnym 20 Zabezpieczenie (wyłącznik) Out

3. Podłączenie zasilacza

• P odłączyć UPS 1 do sieci elektrycznej do gniazdkaściennego z uziemieniem, za pomocą dostarczonego kabla 4 dla UPS z gniazdkami PL/DIN lub kabla zasilania komputera w przypadkuUPS z gniazdkami IEC (patrz rysunek A).
• Podłączyć wtyczki ważnych urządzeń (komputer, monitor, modem...) do gniazdek zabezpieczonych akumulatorem 19 i chronionych przed przepięciami (patrz rysunek B), zwracając uwagę aby nie przekroczyć natężenia podanego w amperach.
• Inne urządzenia (drukarka, skaner, faks itp.) można podłączyć do gniazd z ochroną przeciwprzepięciową 18 (patrz rysunek B). Gniazdo z ochroną przeciwprzepięciową nie będzie zasilane z baterii, w przypadku awarii zasilania. Podłączenie modem - internet / sieć dodatkowa: Linia modemu lub sieci ethernet może zostać zabezpieczona przed przepięciami dzięki podłączeniu za pośrednictwem UPS. W tym celu należy podłączyć z jednej strony gniazdko ścienne doUPS za pomocą kabla zabezpieczanego urządzenia i z drugiej strony UPS do urządzenia za pomocą identycznego przewodu, zgodnie z rysunkiem C (kabel nie dostarczony). Połączenie USB: Urządzenie UPS można podłączyć do komputera za pomocą dostarczonego kabla USB 5 (patrz rysunek C). Oprogramowanie jest dostępne na dysku CD-ROM 5 . Można również pobrać oprogramowanie Eaton UPS Companion, ze strony powerquality.eaton.com. Zarejestruj gwarancję na stronie powerquality.eaton.com.

4. Procedura obsługi gniazda Master i EcoControl

W celu ograniczenia zużycia energii przez urządzenia peryferyjne (skaner, drukarka) w trybie oczekiwania, wyposażono Ellipse PRO w gniazda EcoControl, które są zależne od gniazda głównego. Kiedy główna aplikacja zasilana z gniazda głównego (komputer) zostanie wyłączona, gniazda EcoControl urządzeń peryferyjnych również się wyłączą. Ta funkcja (wyłączana domyślnie) jest zatwierdzana i konfigurowana z wykorzystaniem narzędzia do konfiguracji wbudowanego w oprogramowanie. Uwaga: Po aktywowaniu funkcji, nie należy podłączać do gniazd EcoControl krytycznych aplikacji. Konfiguracja wartości granicznej Domyślna konfiguracja zapewnia prawidłowe działanie funkcji EcoControl. Jednak, w zależności od głównego obciążenia, może wystąpić konieczność zmodyfikowania wartości granicznej wyzwolenia funkcji EcoControl z wykorzystaniem oprogramowania do konfiguracji dostarczonego z UPS:

• Najpierw, upewnij się, że funkcja jest włączona w zakładce "EcoControl Function" narzędzia konfiguracyjnego.
• Jeśli urządzenia peryferyjne podłączone do gniazd EcoControl nie wyłączą się kiedy główne obciążenie nie znajduje się w normalnym trybie roboczym (np. w trybie oczekiwania), ustaw wartość wykrywania wartości granicznej na High.
• Jeśli znamionowy poziom zużycia energii jest niski i gniazda EcoControl wyłączają się kiedy główne obciążenie jest w trybie normalnym, ustaw wartość wykrywania wartości progowej na Low. 614-06817-00

5. Konfiguracja UPS za pomocą LCD

Zwolnić przycisk przewijania w dół, aby wybrać menu

Alarm (165 - 264 V) (150 - 284 V) Przykładowa konfiguracja 10s

Zapamiętać nową wartość

Po 3 minutach braku aktywności, panel LCD wyłącza się.

Ładowanie akumulatora zasilacz ładuje akumulator od momentu podłączenia do sieci bez względu na stan przycisku 6 . Przy pierwszym użyciu, akumulator osiąga pełną wydajność dopiero po ładowaniu przez 8 godzin. Aby zachować najwyższą autonomię pracy, zaleca się podłączeniezasilacza na stałe do sieci. Uruchomienie UPS Nacisnąć przycisk 6 przez około 1 sekundę. Gniazda z ochroną przeciwprzepięciową 18 bez podtrzymania z baterii Urządzenia podłączone do gniazd są zasilane po podłączeniu kabla 4 do gniazdka. Przycisk 6 nie ma wpływu na ich działanie. Gniazda zabezpieczone 19 urządzenia podłączone do tych gniazd są zasilane kiedy przycisk 6 jest podświetlony na zielono (patrz rysunek D). Gniazda mogą być włączone nawet, jeżeli zasilacz nie jest podłączony do sieci (przycisk 6 miga).

614-06817-00 POLSKI Zakłócenia w sieci elektrycznej

• Jeżeli napięcie w sieci jest nieprawidłowe lub jest wyłączone,zasilacz kontynuuje działanie wykorzystując zasilanie z akumulatora: przycisk 6 miga na zielono. W trybie normalnym, alarm dźwiękowy wydaje sygnał co 10 sekund, następnie co 3 sekundy, kiedy akumulator jest bliski wyczerpania. W trybie cichym, alarm dźwiękowy wydaje sygnał bip w momencie przełączenia na akumulator.
• Jeżeli czas wyłączenia zasilacza jest wystarczająco długi dla wyczerpania akumulatora,zasilacz wyłącza się i włącza automatycznie po przywróceniu zasilania. Po całkowitym wyładowaniu, niezbędne jest ładowanie przez kilka godzin dla odzyskania pełnej autonomii. Ochrona przeciwprzepięciowa: Wszystkie gniazda obejmują ochronę przeciwprzepięciową. Wyłączenie gniazd zabezpieczonych 19 Nacisnąć przez ponad 2 sekundy przycisk 6 .

(Aby uzyskać dodatkowe informacje należy skorzystać z informacji dostępnych na witrynie www.powerquality.eaton.com lub w naszym serwisie) Objaw Diagnostyka Usuwanie

• Gniazda zabezpieczone 19 nie są • Przycisk 6 nie zapala się.

• Podłączone urządzenia nie są zasilane po wyłączeniu prądu.

• Urządzenia nie są podłączone do • Podłączyć urządzenia do zabezpieczonych gniazd 19 . zabezpieczonych gniazd 19 .

• Zasilanie elektryczne jest podłączone, alezasilacz nie działa na akumulatorze.

• Wyłącznik 20 , znajdujący się z tyłu urządzenia UPS, przerywa zasilanie w przypadku przeciążenia wyjścia UPS.

• Odłączyć urządzenie na wyjściu i włączyć wyłącznik 20 naciskając na przycisk.

• Zielony przycisk 6 miga i co 3 sekundy pojawia się sygnał dźwiękowy alarmu.
• Na panelu LCD wyświetla się wskaźnik oznaczający usterkę 12 i pojawia się ciągły sygnał dźwiękowy alarmu.

• Zasilacz jest przeciążony na gniazdach zabezpieczonych 19 .

• Odłączyć urządzenie od gniazd zabezpieczonych 19 .

• Zasilacz jest uszkodzony. Gniazda zabezpieczone 19 nie są zasilane.

• Skontaktować się z serwisem.

• Zielona kontrolka 8 jest wyłączona i gniazda 18 są zasilane.

• Ochrona przed przepięciami nie jest zapewniona.

• Skontaktować się z serwisem.

• Gniazda EcoControl zasilają
• Funkcja EcoControl nie jest urządzenia po wyłączeniu głównej włączana, ani konfigurowana. aplikacji (gniazdo główne).

• Nacisnąć przycisk 6 i sprawdzić, czy jest podświetlony na zielono.

• Aktywuj lub skonfiguruj funkcję EcoControl za pomocą oprogramowania dostarczonego z produktem.
