NÁVOD K OBSLUZE ELLIPSE PRO 1600 IEC EATON
⑥ Spinač ZAP/VYP (ON/OFF) pro bateriž zálohované zăsuvky
⑦ Listováni dolu
⑧ ASR LED
UPS ZAP (ON)
10 rezim AVR
11 zálohovaci bateriový režim
12 interni chyba
13 uroven vystupni zateze
14 uroven nabitibaterie
15 měřeni vystupu
16 méréniyvystupu
17 mérici jednotky
Zasuvky
650/850
1200/1600
18 zásvky s prépetovou ochranou
19 baterii zalohované zasuvky
20 ochrana (jistič)
3. Pripojeni UPS
- Zapojte založné zdroj UPS ① do elektrickésite, tj. do elektrické zasuvky s uzemněinim, pomoci šnúry ④ se zastrčkami FR/DIN, která je k UPS prilozena, nebo pomoci šnúry napajeni vašeho počitace určné k priopojeni UPS se zastrčkami IEC (viz obr. A).
- Zapojte zastrocky "kritickych" pristroju (počitač, monitor, modem, atd.) do bateriž zálohovanych zásuvek 19, které jsou chráněné proti prépetí (viz obr. B), dbejte, abyste nepřekročili hodnotu elektrického proudu uvedenou v amperech.
- Ostatni zařizení (tiskárna, skener, fax atd.) lze pripojit do zásuvek s prepetovou ochranou 18 (viz obr. B). Zásuvky s prepetovou ochranou nejsou pri vypadku napajeni zálohovány bateriovym napajením.
Modemová linka nebo ethernetotva sít mohou být chráněny proti prěpetí tak,Že je prípojîte pres UPS. Za tímtó účelem zapojteUPS do sitové zásuvky pomoci kabel prístroje, který chcete chránit proti prěpetí, a na druhé straně prípojte UPS ktonuto prístroji pomoci kabel stejného typu, jako je kabel zobrażné na obr. C (šnúra není přiložena k vyrobku).
Fakultativné spojené USB:
Zařízení UPS lze prípojit k počitáci pomoci kabelu USB ⑤, ktery je součásti dodávky (viz obr. C).
Software je k disposici na CD ROM ⑤ , nebo si lze Eaton UPS Companion software stáhnout na adrese powerquality.eaton.com.
Zaregistrujte se na stranc powerquality.eaton.com a ziskejte zaruku.
4. Popis fungovani hlavní zásuvky a zásuvek s funkci EcoControl
Kvúli omezení spotřeby energia u periferii (skener, tiskárna) v pohotovostním režimu je prístroj Ellipse PRO vybaven zásuvkami s funkci EcoControl, které funguji v závislosti na hlavné zásuvce. Pokud je zařizení napajené z hlavné zásuvky (počitač) vypnuto, funkce EcoControl vypne periferie.
Tuto funkci (ve vychozim nastaveni je deaktivovana) lze zkontrolovat a konfigurovat pomoci konfiguračniho nastroje, ktery je současti dodaného softaru.
Poznámka: Pokud je funkce aktivována, nepřipojute k zásuvkám s funkci EcoControl Žádná duležitá zařizení.
Nastavení prahové hodnoty
Vychozí nastavení zajistů speřavné použití funkce EcoControl. Avšak v závislosti na spotřebre hlavniho zařizení je někdy potřeba upravit prahovou hodnotu pro spustěné funkce EcoControl pomoci konfiguračného softwaru, který je dodávan společné se zařizením UPS:
- Nejdríve se na kartě „Funkce EcoControl" (EcoControl Function) v konfiguračním nastroji prěsvěděcte, zda je funkce aktivována.
- Vestlizse se periferie zapojené do zásuvek s funkci EcoControl nevypnou,Pokud hlavní zařizení není v normálnim provozu (napřikladPokud se nachází v pohotovostním režimu), musí být detekčné prahová hodnota nastavena na vysokou uroven (High).
- Je-li jmenovitá spotřeba hlavního zařizení nizká a zásuvky s funkci EcoControl se vypínají i pri normalím provozu hlavního zařizení, detekné prahová hodnota musí být nastavena na nizkou uroven (Low).

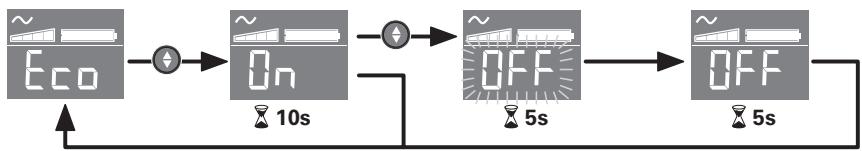

5. Nastavení UPS na displeoji LCD
Přiklad nastavení
Uložit novou hodnotu
- Displej LCD se po 3 minutách nečinnosti vypína.
6. Používani
Dobijeni baterie
UPS dobíj baterii ihned po zapojeni do sítě, a to nezávisle na režimu tlacítka ⑥Při první použité se baterie dobije na maximálné provozné režim po 8 hodinách. Pro zachovány maximálné provozné capacity doporučujeme nechávat UPS neustále zapojeny do sítě.
Zapnuti UPS
Stiskněte tlacítko ⑥ po dobu 1 sekundy.
Zásuvky s prépetovou ochranou 18 nezálohované bateri:
Přistroje zapojené do těchto zásuvek jsou napájeny, jakmile je vystupné kabel ④ zapojen do zásuvky ve zdi. Tyto zásuvky nejsou ovládány tlacitkem ⑥.
Přistroje zapojené do těchto zásuvek jsou napájeny proudem, jakmile se na tlacitku ⑥ rozsvítí zelená světelná kontrolka (viz obr. D). Tyto zásuvky mohou být puštěny, i když UPS není zapojen do sítě (tlacitko ⑥ blíká).
Poruchy v elektrické siti
- Pokud je napétísite nevyhovujici,neboPokud doslo k vypadku dodávky elektrického proudu,UPS funguje na baterii: tlacitko ⑥) bliká zeleně. V bezném režimu spustí alarm zvukovou signalizaci, která zni každych 10 sekund, potom každé 3 sekundy, jakmile se provozní kapacita baterie začne blížit ke konci. V tichém režimu se pri prépnutí na bateri ūv zvukový signál.
- IPokud je doba vypadku dodávky elektrické energia delsí než provozní kapacita baterie, UPS se vypne a potom znovu automaticicky spustí, jakmile je dodávka elektrické energia obnovena. Dojde-li k uplnému vybití baterie, je třeba ji nechat několik hodin dobijet, aby se znovu dobila na celkovou provozní kapacitu.
Prepětová ochrana:
Vsechny vydoy jsou ochranu proti prepeti.
Stiskněte tlačitko 6 déle jak 2 sekundy.
7. Odstraněni závad
(Pro další informace kontaktujte náš poprodejné servis nebo webové strányk www.powerquality.eaton.com)
| Projev závady | Zjiistěná zámada | Nápravné opatřné |
| 1 | • Zálohoivané zásuvky 19 nejsou napajené. | • Kontrolka tlacítka 6 nesvití. | • Stisknéte tlacítko 6a zkontrolujte, zda se rozsvitila zelená kontrolka. |
| 2 | • Zapojené prístroje nejsou napajené pri vypadku dodávky elektrického proudu. | • Přístroje nejsou zapojeny do zálohovaných zásuvek 19. | • Zapojtetyto prístroje do zálohovaných zásuvek 19. |
| 3 | • Elektrický proud jde, ale UPS funguje na baterii. | • Jistič 20, umistěné na zadní straně UPS, vypnul vlivem prětižěné na vystupu UPS. | • Odpoje prístroj, ktery tento stav na vystupu zavinil, a prěpněte jistič 20 do puvodní polohy stisknutim tlacítka jistič. |
| 4 | • Zelené tlacítko 6 blíká a každé 3 sekundy zaznivá zvukový alarm. | • Na UPS dochází k prěpěti v zálohovaných zásuvkák 19. | • Odpoje prístroj, ktery tento stav na zálohovaných zásuvkák 19 zavinil. |
| 5 | • Na displepei LCD se zobrazi chybový symbol 12 a zvukový alarm zni nepřetržité. | • Na UPS došlo k závadě. Zálohované zásuvky 19 nejsou napajeny. | • Kontaktujte poprodejné serviced. |
| 6 | • Zelená kontrolka 8 nesvitá zásuvky 18 jsou napajené. | • Ochrana proti prěpěti již není zajišťěna. | • Kontaktujte poprodejné serviced. |
| 7 | • Zásuvky s funkci EcoControl zústávaji napajeny, když je hlavní zařizení (hlavní zásuvka) vypnuto. | • Funkce EcoControl není aktivována nebo není správně nastavena. | • Aktivujte nebo nestavte funkci EcoControl pomoci softaru, ktery je soucásti dodávkyproduktu. |
Pristroje zapojené do tychto zásuviek sa napajaju hned, aka sa vstupný kabel ④ zapojí do zásuvky v stene. Tlačidlo ⑥ ich neovláda.
Zabzepečné zásuvky 19
⑥ Vypinač zásviék chráněnych záložnou batériou
⑦ Posúvanie dole
⑧ Dióda ASR
Displej
⑨ Jednotka UPS je zapnutá
10 Rezim AVR
1 Rezim batierie
12 Interná porucha
Uroven yystupného zatażenia
14 Uroven nabitia batiere
15 Namerané vystupné udaje
16 Nameran vystupne udaje
17 Jednotka merania
Zásvky
650/850
1200/1600
18 Zásvky s prepátovou ochranou
19 Zásvúky chránene záložnou batériou
20 Ochrana (istic)
3. Prikljucitev UPS
