KÄYTTÖOHJE ELLIPSE PRO 1600 IEC EATON
- Tämä tuote on häiriottöman sähkönsyöton järestelmä (UPS), joka on tarkoitettu tietokoneen ja oheisaitteiden sekä television, digiboxin, kotiteatterin, hifijärestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyöton varmistukseen.
- UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiterakkiin asennuskitin avulla (lisäväruste).
2. Kuvaus
(6) Akkuvarmennettujen lahtöjen PÄLLÄ-/POIS-painike
⑦ Vierityas alas
⑧ ASR:n LED
LCD-näytto
UPS PÄLLÄ
10 AVR-tila
1 Akkutila
Sisäinen vika
13 Lähdon kuormitustaso
14 Akun varaus
15 Tulon mittaukset
16 Lähdon mittaukset
1 Mittayksikko
Lahdot
650/850
1200/1600
Ylijannitesuojatut lahdot
19 Akkuvarmennetut lahdt
20 Sujoaus (suojakatkaisin)
3. UPS-Iiitannat
LiitäUPS 1 maadoitettuuin seinäpistorasiaan (katso kuva A).
- Kytke kriittiset laitteet 19 (tietokone, näytö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus etta ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlasketu janniteteho ylitä UPSin VA tai W -arvoja.
- Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkea ylijannitesuojattuihin lahtoihin 18 (katso kuva B). Ylijannitesuojattuja lahtojä ei varmenneta akkuvirralla sahkokatkoksen yhteydessä.
Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijannitteita vastaan liittamalladatajohto UPSiin katso kuva C.
Tietokone voidaan liittäu UPSlaitteseen mukana tulevalla USBkaapelilla (katso kuva C).
Ohjelmisto on saatavana CD-ROM-levyllä ⑤, tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com.
Rekisteröi takuu osoitteessa: powerquality.eaton.com.
4. Master- eli päapistorasian ja EcoControl -pistorasioiden toiminta:
Jotta voitaisin vähentä oheislaitteiden (skanneri, printeri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasian kytketty laite (tietokone/ TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet gammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkaukssessa).
HUOM. Kun tämä toiminto on aktivoitu, EcoControl -pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.
EcoControl-virransäätön asennus
Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden. Jos EcoControl toimintaohalutaan kuitenkin muuttaa paalaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin:
- Ensimmäiseksi, varmista, etta "EcoControl Function" -painike on aktivoitu kofiguraatiotyökaluista.
- Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on saädettävä korkeaksi "High."
- Jos päälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka päälaite olisikin toimintatilassa, havaintoherkkyys on saädettäv matalaksi "Low".

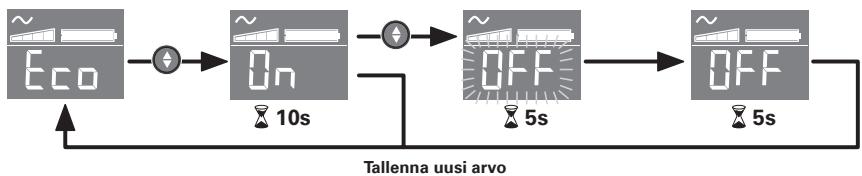

5. UPS-laitteen asetukset LCD-nayton kautta
Valitse valikko vapauttamalla alaspainvierityksen painike
Assetusesimerkki
LCD-näytö sommuu,Jos sitä ei käyteta 3 minuuttiin.
6. Ellipse ECon toiminnot
Akuston varaus
UPS varaa akuston heti kun se on kytketty verkkosahkoo, riippumatta siitta onko painike ⑥ painettu paille tai ei. Kun kaytat laitetta ensimmäisen kerran akusto antaa tayden varakayntiajan 8 tunnin varausajan jälleen. On suositeltavaa, etta UPS on aina kytketynä verkkosahkoo, jolloin saadaan pisin mahdollinen varakayntiaika sähkökatkon aikana.
UPS:n pääle kytkeminen
Paina painiketta ⑥ noin 1 sekuntti
Ylijannitesuojat lahdot 18, joissa ei ole akkuvarmennusta
Kun virtajohto ④ on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen ⑥ asento ei vaikuta niiden toimintaan.
Akkuvarmennetut pistorasiat 19
Laitteet, jotka on kytketty naihin pistorasioihin, ovat suojattuja sen jälkeen kun painike ⑥ on painentu alas ja vihrea valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä paälle, vaikka UPS ei saisikaan verkkosähköä (painike ⑥ vilkkuu silloin).
Verkkohäriötilanne
- Sähköhäirön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike ⑥ vilkkuu vihreänä. Aluksi hälytssääni piippaa kymmelen sekunnin valein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin valein. UPSin saa myös säädetty hiljaisen toimintatilaan, jolloin hälytss piippaa vain kerran, kun UPS siirtyk kayttämään akuston varavirtaa.
- Mikäli sähkökatoskestäpidempänkuin kaytettavissəlevaakustonvarakayntiaika, UPSmeneepoispaaltaja kaynnistyyautomaattisesti uudestaan sahkjojen tultua takaisin.Akuston varaukseen kuluu mutama tuntia aikaa,jos akusto on purkautunut kokonaan.
Ylijannitesuojaus:
Kaikki myntypisteet ovat ylijannitesuoja.
Akkuvarmennettujen pistorasioiden 19 alasajo
Paina painiketta ⑥ yli kaksi sekuntia.
7. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com
| Ongelma | Vianmärritys | Ratkaisu |
| 1 | • Akkuvarmennetut pistorasiat 19 eivät saa virtaa. | • Painiketta 12 ei ole painenlu. | • Paina painiketta 6 ja tarkista,etty vihrea valo sytty. |
| 2 | • Kytketyt laitteet eivät saa virtaa sähkökatkon aikana. | • Laitteita ei ole kytketyt akkuvarmennettuihin pistorasioihin 19. | • Kytke laitteet akkuvarmennettuihin pistorasioihin 19. |
| 3 | • Verkosta saadaan sähköö, mutta UPS toimii akustosähköllä. | • UPS-laitteen lähdön ylikuormitus on laukaisut UPS-laitteen takapuolella sjaitsevan suojakatkaisen 20. | • Irroita ylimäärasetlaitteet UPSista ja resetoi sulakekatkaisin painamalla painiketta 20. |
| 4 | • Vihreän painikkeen 6 valovilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein. | • Akkuvarmennetut pistorasiat 19 ovat ylikuormitettuja. | • Irroita ylimäärasetlaitteet, jotka on kytketyt akkuvarmennettuihin pistorasioihin 19. |
| 5 | • LCD-näytöön tulee vikamerkki 12, ja äänimerkki kuuluu jatkuvasti. | • UPS on vikaantunut. Akustovarmennetut pistorasiat 19 eivät saa enää virtaa. | • Soita Eaton huoltoon 09 452661 tai lähetä viesti: Huolto@eaton.com. |
| 6 | • Vihreävalo 8 ei pala ja ylijännitesuojatuissa pistorasioissa 18 on virtaa. | • Laitteessa ei ole enää ylijännitesuojausta. | • Soita Eaton huoltoon 09 452661 tai lähetä viesti: Huolto@eaton.com. |
| 7 | • EcoControl pistorasiat eivät sammu, vaikka päläite on smmutettu. | • EcoControl-asetusta ei ole aktivoitu, tai asetetu oikein. | • Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla |
