ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC - UPS EATON - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keskeytymätön virtalähde (UPS) line-interactive
Brändi	EATON
Malli	ELLIPSE PRO 850 (FR/IEC)
Näennäisteho	850 VA
Topologia	Line-interactive AVR-säätimellä
Lähtöliitännät	Akkuvarmennetut pistorasiat (FR/DIN tai IEC) ja ylijännitesuojatut pistorasiat
Varmennettujen pistorasioiden määrä	5 (malli 850)
Verkkosuojaus	Sisäänrakennettu modeemi/RJ45-suojaus
EcoControl-toiminto	Energiansäästöä varten Master-pistorasiasta riippuvaiset pistorasiat
Näyttö	LCD-näyttö indikaattoreilla: tila, lataustaso/akku, hälytykset
PC-yhteys	USB-portti (kaapeli mukana) Eaton UPS Companion -ohjelmistolla
Asennus	Vaaka-, pysty- tai 2U-telineasennus (lisävarusteena saatava sarja)
Virtalähde	Yksivaiheinen verkkovirta (seinäpistorasia suojamaadoituksella)
Akku	Sisäinen, automaattinen lataus; ensimmäinen lataus: 8 tuntia
Suojaus	Takapaneelissa oleva palautettava katkaisija; ylijännitesuojaus
Suositeltu käyttö	Tietokone, oheislaitteet, TV, Hi-Fi, video (ei kodinkoneet)
Takuu	Rekisteröinti osoitteessa powerquality.eaton.com
Huolto	Pidä jatkuvasti kytkettynä akun latauksen ylläpitämiseksi
Ohjelmisto	Eaton UPS Companion (CD-ROM tai lataus)
Yhteensopivuus	Windows, Mac OS, Linux (ohjelmiston kautta)

Usein kysytyt kysymykset - ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

Kuinka liitän tietokoneeni UPS-laitteeseen?

Liitä tietokoneesi ja sen kriittiset oheislaitteet (näyttö, modeemi) akkuvarmennettuihin pistorasioihin (merkintä 19). Käytä mukana toimitettua virtajohtoa liittääksesi UPS-laitteen seinäpistorasiaan, jossa on suojamaadoitus. Ei-kriittiset laitteet (tulostin, skanneri) voidaan liittää ylijännitesuojattuihin pistorasioihin (merkintä 18), mutta ne eivät ole varmennettuja sähkökatkon aikana.

Mitä tehdä, jos UPS-laite ei käynnisty?

Varmista, että virtajohto on kunnolla kytketty toimivaan pistorasiaan. Paina PÄÄLLE/POIS PÄÄLTÄ -painiketta (merkintä 6) noin 1 sekunnin ajan: merkkivalon pitäisi syttyä vihreänä. Jos mitään ei tapahdu, tarkista takana oleva katkaisija (merkintä 20): jos se on lauennut, palauta se painamalla sen painiketta.

Kuinka otan EcoControl-toiminnon käyttöön?

EcoControl-toiminto on oletuksena pois käytöstä. Ota se käyttöön asentamalla Eaton UPS Companion -ohjelmisto (CD-ROM tai lataus). Siirry kokoonpanotyökalussa EcoControl-toiminto-osioon ja ota se käyttöön. Voit myös säätää tunnistuskynnyksiä pääkuormasi kulutuksen mukaan. Huomautus: älä kytke kriittisiä laitteita EcoControl-pistorasioihin.

Mitä vilkkuva vihreä merkkivalo tarkoittaa?

Painikkeen 6 merkkivalo vilkkuu vihreänä, kun UPS toimii akkuvirralla (sähkökatko). Normaalitilassa kuuluu äänimerkki 10 sekunnin välein ja akun loppuvaiheessa 3 sekunnin välein. Jos merkkivalo vilkkuu nopeasti ja äänimerkki on jatkuva, se tarkoittaa ylikuormitusta varmennetuissa pistorasioissa: irrota yksi laite.

Kuinka palautan UPS-laitteen katkaisijan?

Paikanna katkaisija (merkintä 20) UPS-laitteen takana. Jos se on lauennut, sen painike on ulkona. Paina painiketta tiukasti palauttaaksesi sen. Ennen palauttamista irrota laite, joka aiheutti ylikuormituksen. Katkaisija suojaa lähtöjä ylivirroilta.

Mikä on ELLIPSE PRO 850 -laitteen akkukäyttöaika?

Käyttöaika riippuu kytketystä kuormasta. Täydellä kuormalla (850 VA) tyypillinen käyttöaika on muutama minuutti, riittäen töiden tallentamiseen ja tietokoneen asianmukaiseen sammuttamiseen. Osittaisella kuormalla käyttöaika pitenee. Akku vaatii ensimmäisen latauksen 8 tuntia saavuttaakseen täyden kapasiteetin.

Voiko tulostimen kytkeä akkuvarmennettuihin pistorasioihin?

Tulostinta ei suositella kytkettäväksi varmennettuihin pistorasioihin (merkintä 19), koska niiden suuri virrankulutus voi lyhentää käyttöaikaa. Kytke tulostimet, skannerit ja faksit mieluummin ylijännitesuojattuihin pistorasioihin (merkintä 18): ne ovat suojattuja mutta eivät varmennettuja sähkökatkon aikana.

Kuinka suojaan puhelinlinjani UPS-laitteella?

UPS-laite sisältää ylijännitesuojauksen modeemi/RJ45-linjalle. Yhdistä seinäpistorasia UPS-laitteeseen laitteesi kaapelilla ja yhdistä sitten UPS-laite modeemiin/reitittimeen samanlaisella RJ45-johdolla (ei mukana). Tämä suojaus estää ylijännitteitä vahingoittamasta verkkolaitteitasi puhelinlinjan kautta.

Mitä tehdä, jos LCD-näytöllä näkyy sisäinen vika?

Jos sisäisen vian symboli (merkintä 12) tulee näkyviin LCD-näytölle ja äänimerkki on jatkuva, UPS-laite on kärsinyt sisäisestä viasta. Varmennetut pistorasiat eivät enää saa virtaa. Tässä tapauksessa ota yhteyttä huoltopalveluun; älä yritä korjata laitetta itse.

Mistä ladat Eaton UPS Companion -ohjelmiston?

Ohjelmisto on saatavilla UPS-laitteen mukana tulevalla CD-ROM-levyllä. Voit myös ladata sen verkkosivustolta powerquality.eaton.com. Etsi 'Lataukset'-osio mallillesi ELLIPSE PRO 850. Ohjelmiston avulla voit määrittää UPS-laitteen, ottaa käyttöön EcoControl-toiminnon ja valvoa akun tilaa.

KÄYTTÖOHJE ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

• Tämä tuote on häiriöttöman sähkönsyöton järestelmä (UPS), joka on tarkoitettu tietokoneen ja oheislaitteiden sekä television, digiboxin, kotiteatterin, hifijärestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyöton varmistukseen.
• UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiterakkiin asennuskitin avulla (lisäväruste).

2. Kuvaus

(6) Akkuvarmennettujen lahtöjen PÄLLÄ-/POIS-painike
⑦ Vierityas alas
⑧ ASR:n LED

LCD-näytto

UPS PÄLLÄ
10 AVR-tila
1 Akkutila
Sisäinen vika
13 Lähdon kuormitustaso
14 Akun varaus
15 Tulon mittaukset
16 Lähdon mittaukset
1 Mittayksikko

Lahdot
650/850

1200/1600

Ylijannitesuojatut lahdot
19 Akkuvarmennetut lahdt
20 Sujoaus (suojakatkaisin)

3. UPS-Iiitannat

LiitäUPS 1 maadoitettuuin seinäpistorasiaan (katso kuva A).
- Kytke kriittiset laitteet 19 (tietokone, näytö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus etta ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlasketu janniteteho ylitä UPSin VA tai W -arvoja.
- Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkea ylijannitesuojattuihin lahtoihin 18 (katso kuva B). Ylijannitesuojattuja lahtojä ei varmenneta akkuvirralla sahkokatkoksen yhteydessä.

Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijannitteita vastaan liittamalladatajohto UPSiin katso kuva C.

Tietokone voidaan liittäu UPSlaitteeseen mukana tulevalla USBkaapelilla (katso kuva C).

Ohjelmisto on saatavana CD-ROM-levyllä ⑤, tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com.

Rekisteröi takuu osoitteessa: powerquality.eaton.com.

4. Master- eli päapistorasian ja EcoControl -pistorasioiden toiminta:

Jotta voitaisin vähentä oheislaitteiden (skanneri, printeri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasian kytketty laite (tietokone/ TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet gammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkaukssessa).

HUOM. Kun tämä toiminto on aktivoitu, EcoControl -pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.

EcoControl-virransäätön asennus

Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden. Jos EcoControl toimintaohalutaan kuitenkin muuttaa paalaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin:

• Ensimmäiseksi, varmista, etta "EcoControl Function" -painike on aktivoitu kofiguraatiotyökaluista.
• Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on saädettävä korkeaksi "High."
• Jos paälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka paälalite olisikin toimintatilassa, havaintoherkkyys on saädettävā matalaksi "Low".

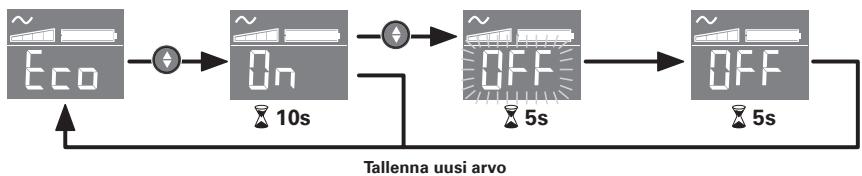

5. UPS-laitteen asetukset LCD-nayton kautta

Valitse valikko vapauttamalla alaspainvierityksen painike

Assetusesimerkki

LCD-näytö sammu, jos sitä ei käytetä 3 minuuttin.

6. Ellipse ECon toiminnot

Akuston varaus

UPS varaa akuston heti kun se on kytketty verkkosahkoo, riippumatta siitta onko painike ⑥ painettu paille tai ei. Kun kaytat laitetta ensimmäisen kerran akusto antaa tayden varakayntiajan 8 tunnin varausajan jälleen. On suositeltavaa, etta UPS on aina kytketynä verkkosahkoo, jolloin saadaan pisin mahdollinen varakayntiaika sähkökatkon aikana.

UPS:n pääle kytkeminen

Paina painiketta ⑥ noin 1 sekuntti

Ylijannitesuojat lahdot 18, joissa ei ole akkuvarmennusta

Kun virtajohto ④ on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen ⑥ asento ei vaikuta niiden toimintaan.

Akkuvarmennetut pistorasiat 19

Laitteet, jotka on kytketty naihin pistorasioihin, ovat suojattuja sen jälkeen kun painike ⑥ on painentu alas ja vihrea valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä paälle, vaikka UPS ei saisikaan verkkosähköä (painike ⑥ vilkkuu silloin).

Verkkohäriötilanne

• Sähköhäirön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike ⑥ vilkkuu vihreänä. Aluksi hälytssääni piippaa kymmelen sekunnin valein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin valein. UPSin saa myös säädetty hiljaisen toimintatilaan, jolloin hälytss piippaa vain kerran, kun UPS siirtyk kayttämään akuston varavirtaa.
• Mikäli sähkökatoskestäpidempänkuin kaytettavissəlevaakustonvarakayntiaika, UPSmeneepoispaaltaja kaynnistyyautomaattisesti uudestaan sahkjojen tultua takaisin.Akuston varaukseen kuluu mutama tuntia aikaa,jos akusto on purkautunut kokonaan.

Ylijannitesuojaus:

Kaikki myntypisteet ovat ylijannitesuoja.

Akkuvarmennettujen pistorasioiden 19 alasajo

Paina painiketta ⑥ yli kaksi sekuntia.

7. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com

	Ongelma	Vianmärritys	Ratkaisu
1	• Akkuvarmennetut pistorasiat 19 eivät saa virtaa.	• Painiketta 12 ei ole painenlu.	• Paina painiketta 6 ja tarkista,etty vihrea valo sytty.
2	• Kytketyt laitteet eivät saa virtaa sähkökatkon aikana.	• Laitteita ei ole kytketyt akkuvarmennettuihin pistorasioihin 19.	• Kytke laitteet akkuvarmennettuihin pistorasioihin 19.
3	• Verkosta saadaan sähköä, mutta UPS toimii akustosähköllä.	• UPS-laitteen lähdön ylikuormitus on laukaisut UPS-laitteen takapuolella sjaitsevan suojakatkaisen 20.	• Irroita ylimäärasetlaitteet UPSista ja resetoi sulakekatkaisin painamalla painiketta 20.
4	• Vihreän painikkeen 6 valovilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein.	• Akkuvarmennetut pistorasiat 19 ovat ylikuormitettuja.	• Irroita ylimäärasetlaitteet, jotka on kytketyt akkuvarmennettuihin pistorasioihin 19.
5	• LCD-näytöön tulee vikamerkki 12, ja äänimerkki kuuluu jatkuvasti.	• UPS on vikaantunut. Akustovarmennetut pistorasiat 19 eivät saa enää virtaa.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
6	• Vihreävalo 8 ei pala ja ylijännitesuojatuissa pistorasioissa 18 on virtaa.	• Laitteessa ei ole enää ylijännitesuojausta.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
7	• EcoControl pistorasiat eivät sammu, vaikka päläite on smmutettu.	• EcoControl-asetusta ei ole aktivoitu, tai asetetu oikein.	• Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla
