نوع المنتج	مصدر طاقة غير منقطع (UPS) خطي تفاعلي
العلامة التجارية	EATON
الموديل	ELLIPSE PRO 850 (FR/IEC)
القدرة الظاهرية	850 VA
الهيكل	خطي تفاعلي مع تنظيم AVR
مآخذ الخرج	مآخذ مدعومة بالبطارية (مآخذ FR/DIN أو IEC) ومآخذ محمية من زيادة التيار
عدد المآخذ المدعومة	5 (موديل 850)
حماية الشبكة	حماية مودم/RJ45 مدمجة
وظيفة EcoControl	مآخذ تعتمد على المقبس الرئيسي لتوفير الطاقة
العرض	شاشة LCD مع مؤشرات: الوضع، مستوى الشحن/البطارية، الإنذارات
اتصال الكمبيوتر	منفذ USB (كابل مرفق) مع برنامج Eaton UPS Companion
التركيب	أفقي، عمودي أو في حامل 2U (طقم اختياري)
الإمداد بالطاقة	تيار كهربائي أحادي الطور (مقبس حائط مع تأريض)
البطارية	داخلية، شحن تلقائي؛ الشحن الأول: 8 ساعات
الحماية	قاطع دائرة قابل لإعادة الضبط في الخلف؛ حماية من زيادة التيار
الاستخدام الموصى به	كمبيوتر، أجهزة طرفية، تلفزيون، أجهزة صوت، فيديو (باستثناء الأجهزة المنزلية)
الضمان	التسجيل على powerquality.eaton.com
الصيانة	اتركه متصلاً بشكل دائم للحفاظ على شحن البطارية
البرنامج	Eaton UPS Companion (قرص مدمج أو تحميل)
التوافق	ويندوز، ماك، لينكس (عبر البرنامج)

الأسئلة الشائعة - ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

كيف أقوم بتوصيل جهاز الكمبيوتر الخاص بي بـ UPS؟

قم بتوصيل جهاز الكمبيوتر والأجهزة الطرفية الهامة (الشاشة، المودم) بـ مآخذ مدعومة بالبطارية (الرقم 19). استخدم كابل الطاقة المرفق لتوصيل UPS بمقبس حائط مع تأريض. يمكن توصيل الأجهزة غير الحرجة (الطابعة، الماسح الضوئي) بـ مآخذ محمية من زيادة التيار (الرقم 18)، ولكنها غير مدعومة في حالة انقطاع التيار.

ماذا أفعل إذا لم يتم تشغيل UPS؟

تحقق من أن كابل الطاقة موصول بشكل صحيح بمقبس كهربائي نشط. اضغط على زر تشغيل/إيقاف (الرقم 6) لمدة ثانية واحدة تقريبًا: يجب أن يضيء المؤشر باللون الأخضر. إذا لم يحدث شيء، افحص قاطع الدائرة (الرقم 20) في الخلف: إذا كان مفصولًا، أعد ضبطه بالضغط على الزر.

كيف أقوم بتفعيل وظيفة EcoControl؟

وظيفة EcoControl معطلة افتراضيًا. لتفعيلها، قم بتثبيت برنامج Eaton UPS Companion (قرص مدمج أو تحميل). في أداة التكوين، انتقل إلى لوحة وظيفة EcoControl وقم بتفعيلها. يمكنك أيضًا ضبط عتبات الكشف حسب استهلاك الحمل الرئيسي. ملاحظة: لا تقم بتوصيل أجهزة حرجة بمآخذ EcoControl.

ماذا يعني المؤشر الأخضر الوامض؟

المؤشر الزر 6 يومض باللون الأخضر عندما يعمل UPS على البطارية (انقطاع التيار). في الوضع العادي، يصدر إنذار صوتي كل 10 ثوانٍ، ثم كل 3 ثوانٍ في نهاية عمر البطارية. إذا ومض المؤشر بسرعة واستمر الإنذار، فهذا يشير إلى زيادة الحمل على المآخذ المدعومة: افصل جهازًا.

كيف أقوم بإعادة ضبط قاطع الدائرة لـ UPS؟

حدد موقع قاطع الدائرة (الرقم 20) في الجزء الخلفي من UPS. إذا كان مفصولًا، فسيظهر الزر بارزًا. اضغط بقوة على هذا الزر لإعادة ضبطه. قبل إعادة الضبط، افصل الجهاز المسبب الذي تسبب في زيادة الحمل. يحمي قاطع الدائرة المخرجات من التيار الزائد.

ما هي مدة تشغيل البطارية لـ ELLIPSE PRO 850؟

تعتمد مدة التشغيل على الحمل المتصل. عند التحميل الكامل (850 VA)، تكون مدة التشغيل النموذجية بضع دقائق، كافية لحفظ عملك وإيقاف تشغيل الكمبيوتر بشكل صحيح. بالنسبة للحمل الجزئي، تزداد مدة التشغيل. تتطلب البطارية شحنًا أوليًا لمدة 8 ساعات للوصول إلى سعتها الكاملة.

هل يمكنني توصيل طابعة بالمآخذ المدعومة بالبطارية؟

لا يُنصح بتوصيل طابعة بـ المآخذ المدعومة (الرقم 19) لأن استهلاكها العالي قد يقلل من مدة التشغيل. قم بتوصيل الطابعات والماسحات الضوئية وأجهزة الفاكس بـ مآخذ محمية من زيادة التيار (الرقم 18): فهي محمية ولكن غير مدعومة في حالة انقطاع التيار.

كيف أحمي خط الهاتف الخاص بي باستخدام UPS؟

يحتوي UPS على حماية مدمجة من زيادة التيار لخط المودم/RJ45. قم بتوصيل مقبس الحائط بـ UPS باستخدام كابل جهازك، ثم قم بتوصيل UPS بالمودم/جهاز التوجيه الخاص بك باستخدام كابل RJ45 مماثل (غير مرفق). تمنع هذه الحماية حدوث زيادات التيار من إتلاف معدات الشبكة عبر خط الهاتف.

ماذا أفعل في حالة ظهور عطل داخلي على شاشة LCD؟

إذا ظهر رمز العطل الداخلي (الرقم 12) على شاشة LCD وكان الإنذار الصوتي مستمرًا، فهذا يعني أن UPS تعرض لعطل داخلي. لم تعد المآخذ المدعومة مزودة بالطاقة. في هذه الحالة، اتصل بخدمة ما بعد البيع؛ لا تحاول إصلاح الجهاز بنفسك.

أين يمكنني تنزيل برنامج Eaton UPS Companion؟

البرنامج متاح على القرص المدمج المرفق مع UPS. يمكنك أيضًا تنزيله من موقع powerquality.eaton.com. ابحث عن قسم 'التنزيلات' لطراز ELLIPSE PRO 850. يتيح لك البرنامج تكوين UPS، وتفعيل EcoControl، ومراقبة حالة البطارية.

دليل المستخدم ELLIPSE PRO 850 FR, ELLIPSE PRO 850 IEC EATON

1. Conditions d'utilisation

• Cet appareil est une Alimentation Sans Interruption (ASI) désignée pour alimenter un ordinateur et ses périphériques, des appareils de TV, Hi-Fi, Video, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).
• L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel).

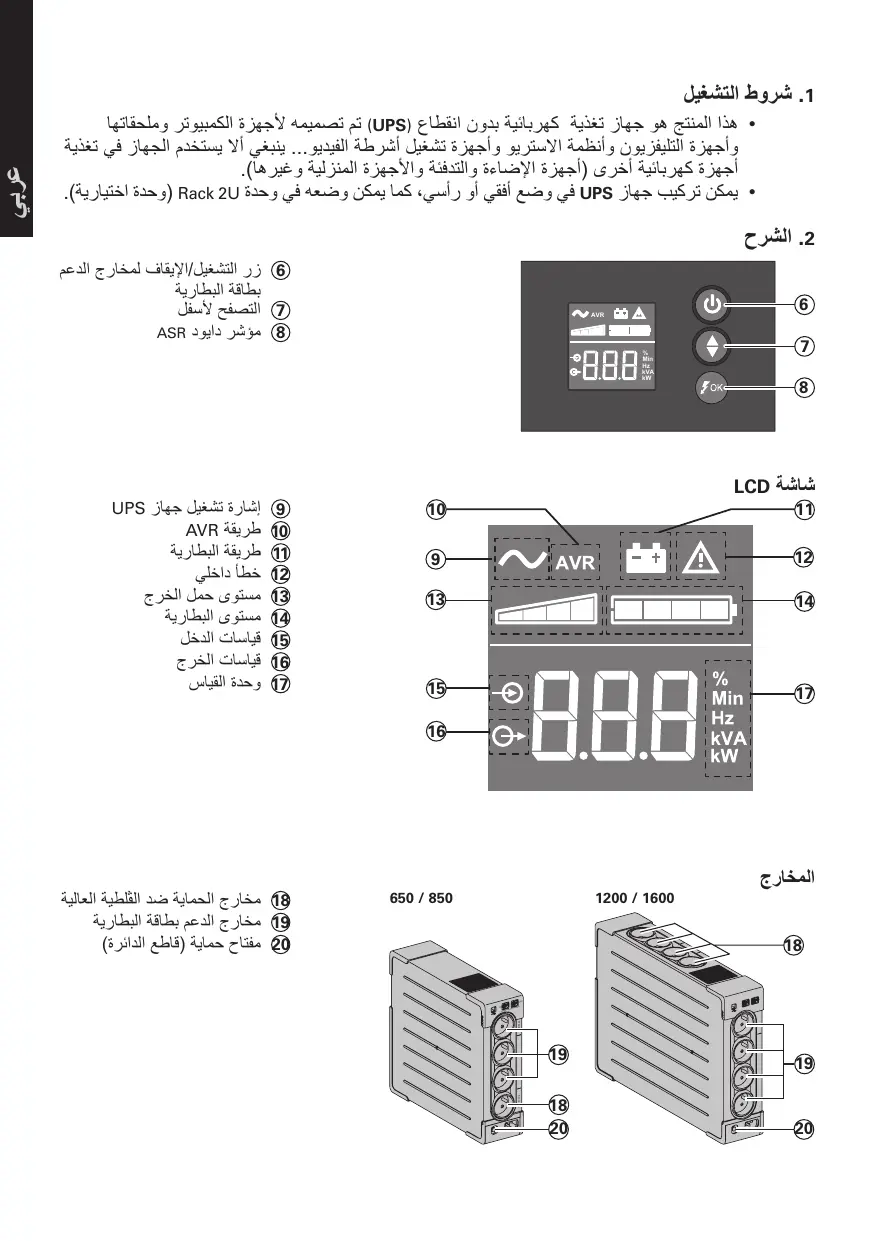

2. Description

(6) Bouton MARCHE/ARRÉT pour les prises secours par batteries ⑦ Défilement ⑧ Voyant ASR

LCD

⑨ ASI en fonctionnement 10 Mode AVR 11 Mode batterie 12 Default interne 13 Niveau de charge en sortie 14 Niveau de batterie 15 Mesures en entrée 16 Mesures en sortie 17 Unité de mesure

Prises 650/850

1200/1600

18 Prises protégées contre les surtensions. 19 Prises secourues par batterie. 20 Protection (disjoncteur).

3. Raccordement de l'ASI

• Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni ④ pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A).
• Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par batterie ⑱ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.
• Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises protégées contre les surtensions ⑱ (voir figure B) ; les prises protégées ne sont pas secourues en cas de coupure de courant.

Liaison modem internet / réseau facultative :

La ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour cela, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni).

Liaison USB facultative :

L'appareil ASI peut être connecté à l'ordinateur via le câble USB ⑤ fourni (voir figure C). Le logiciel est disponible sur le CD-ROM ⑤. Il est également possible de télécharger le logiciel Eaton UPS Companion depuis le site powerquality.eaton.com.

Enregistrement de la garantie sur le site powerquality.eaton.com.

4. Mode de fonctionnement des prises master et ecocontrol

Afin de limiter la consommation d'énergie des périphériques (scanner, imprimante) en mode veille, Ellipse PRO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s'arrêtent.

La validation et le paramétrage de cette fonction (désactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré au logiciel.

Note : lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl. Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l'onduleur:

• S'assurer tout d'abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l'outil de configuration.
• si les périphériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d'augmenter la valeur du seuil de détection au niveau Haut.
• si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d'abaisser la valeur du seuil de détection au niveau Bas.

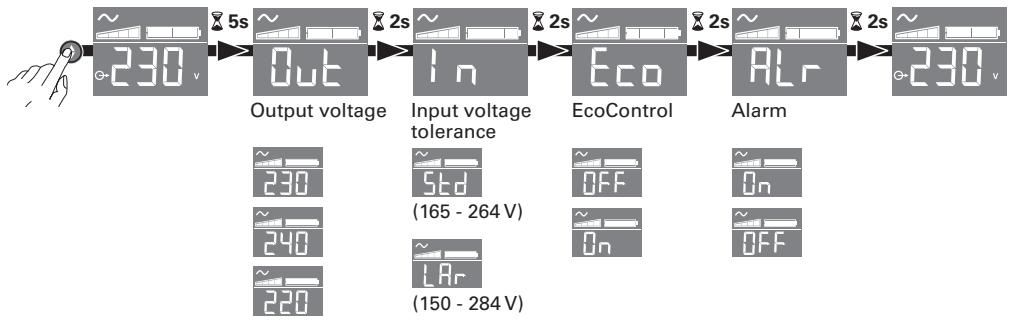

5. Réglage de l'asi à l'aide de l'afficheur LCD

Relâcher le bouton de défilément pour sélectionner le menu

Exemple de réglage

Enregistre la nouvelle valeur

L'afficheur LCD s'éteint après 3 minutes d'inactivité.

Charge batterie

L'ASI charge sa batterie des qu'elle est connectee au réseau électriquequel que soit l'etat du bouton 6. A la première utilisation, la batterie ne donne sa pleine autonomie qu'apresse une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillede laisser IASI branchee en permanence sur le réseau electrique.

Mise en marche de l'asi

Appuyer sur le bouton ⑥ environ 1 seconde.

Prises protégées contre les surtensions 18 non secourues

Les appareils raccordés sur ces prises sont alimentés lorsque le câble d'entrée ④ est branché sur une prise murale. Le bouton ⑥ ne les commande pas.

Prises secourues 19

Les appareils raccordés sur ces prises sont alimentés lorsque le bouton 6 est allumé en vert (voir figure D). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 6 clignotant).

Perturbation du réseau électrique

• Si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ⑥ clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence, l'alarme sonore émet un bip au passage sur batterie.
• Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

Protection contre les surtensions :

Toutes les prises sont protégées contre les surtensions.

Arrêt des prises secourues 19

Appuyer plus de 2 secondes sur le bouton (6)

7. Dépannage

(Pour toutes informations, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)

	Symptôme	Diagnostic	Remède
1	• Les prises secourues 19 ne sont pas alimentées.	• Le bouton 6 n'est pas allumé.	• Appuyer sur le bouton 6 et vérifier qu'il s'est allumé en vert.
2	• Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	• Les appareils ne sont pas raccordés sur les prises secourues 19.	• Raccorder ces appareils sur les prises secourues 19.
3	• Le réseau électrique est présente mais l'ASI fonctionne sur sa batterie.	• Le disjoncteur 20, placé à l'arrière de l'ASI, a été déclenché par une surcharge sur la sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmier le disjoncteur 20 en appuyant sur son bouton.
4	• Le bouton vert 6 clignote et une alarmé sonore émet un signal toutes les 3 secondes.	• L'ASI subit une surcharge sur les prises secourues 19.	• Débrancher l'apparil en cause des prises secourues 19.
5	• Le signal de début 12 apparait sur l'écran LCD et l'alarme sonore émet un signal continu.	• L'ASI a subit un début. Les prises secourues 19 ne sont plus alimentées.	• Faire appel au service après vente.
6	• Le voyageant vert 8 est étée int et les prises 18 sont alimentées.	• La protection contre les surtensions n'est plus assurée.	• Faire appel au service après vente.
7	• Les prises EcoControl restent alimentées alors que l'application principale (prise Master) est arrêtée.	• La fonction EcoControl n'est pas activée ou est mal paramétrée.	• Activer ou paramétrer correctement la fonction EcoControl en utilisant le logiciel fourni avec le produit.
