Tuotetyyppi	Keskeytymätön virtalähde (UPS)
Merkki	Eaton
Malli	Ellipse PRO 850 IEC
Teho	850 VA
Akkupistorasioiden määrä	4 (kuvituksen mukaan)
Ylijännitesuojattujen pistorasioiden määrä	2 (kuvituksen mukaan)
EcoControl-toiminto	Pistorasiat, jotka ovat riippuvaisia Master-pistorasiasta energiansäästön vuoksi
Näyttö	LCD-näyttö, jossa lataus-, akku-, tila- ja vikailmaisimet
Jännitteensäätö (AVR)	Kyllä
Tietoliikennelinjojen suojaus	Kyllä (modeemi/Ethernet-verkko)
Tiedonsiirtoliitäntä	USB (kaapeli mukana) Eaton UPS Companion -ohjelmiston kanssa
Akkutyyppi	Suljettu lyijyakku, huoltovapaa
Tyypillinen käyttöaika	Täysi lataus 8 tunnin latauksen jälkeen
Äänihälytys	Kyllä (merkkiääni 10 sekunnin välein akkukäytössä, sitten 3 sekunnin välein käyttöajan lopussa)
Suojaus	Ylikuormitus, oikosulku, ylijännite, uudelleenkytkettävä katkaisija
Asennustapa	Vaaka, pysty tai 2U-teline (lisäsarja)
Käyttölämpötila	0 °C - 40 °C (tyypillinen)
Huolto	Suljettu huoltovapaa akku: vaihda vain käyttöiän lopussa
Takuu	Rekisteröinti osoitteessa powerquality.eaton.com
Mitat (noin)	250 x 100 x 300 mm
Paino (noin)	6 kg

Usein kysytyt kysymykset - ELLIPSE PRO 850 IEC EATON

Miten Eaton Ellipse Pro 850 UPS käynnistetään?

Paina VIRTTA/POIS-painiketta (kohta 6) noin 1 sekunnin ajan. Vihreä merkkivalo syttyy, jos UPS on verkkovirrassa, tai vilkkuu, jos se toimii akulla.

Mitä tehdä, jos akkupistorasiat eivät saa virtaa?

Tarkista, että VIRTTA/POIS-painike palaa vihreänä. Jos ei, paina sitä. Varmista myös, että laitteet on kytketty akkupistorasioihin (kohta 19) eikä vain suojattuihin pistorasioihin (kohta 18).

Miten EcoControl-toiminto toimii?

EcoControl-pistorasiat ovat riippuvaisia Master-pistorasiasta. Kun Master-pistorasiaan kytketty laite (esim. tietokone) sammuu tai menee lepotilaan, EcoControl-pistorasiat katkeavat automaattisesti energian säästämiseksi. Tämä toiminto on oletuksena pois päältä ja se on aktivoitava Eaton UPS Companion -ohjelmiston kautta.

Mitä 10 sekunnin välein kuuluva äänimerkki tarkoittaa?

Se tarkoittaa, että UPS toimii akulla sähköverkon häiriön vuoksi. Käyttöajan lopussa merkkiääni nopeutuu (3 sekunnin välein). Voit kytkeä hälytyksen äänettömäksi painamalla lyhyesti VIRTTA/POIS-painiketta.

Miten katkaisija kytketään uudelleen ylikuormituksen jälkeen?

Etsi katkaisija (kohta 20) UPS:n takaa ja paina sen painiketta kytkeäksesi sen uudelleen. Irrota ensin vikaa aiheuttanut laite akkupistorasioista uuden ylikuormituksen välttämiseksi.

Miten UPS yhdistetään tietokoneeseen?

Käytä mukana toimitettua USB-kaapelia (kohta 5) yhdistääksesi UPS tietokoneeseen. Asenna Eaton UPS Companion -ohjelmisto CD-ROM-levyltä tai lataamalla se osoitteesta powerquality.eaton.com tilan valvontaa ja asetusten määritystä varten.

Kuinka kauan akun latautuminen kestää?

Akku latautuu heti, kun UPS on kytketty verkkovirtaan. Ensikäytössä anna sen latautua noin 8 tuntia täyden käyttöajan saavuttamiseksi. On suositeltavaa pitää UPS jatkuvasti kytkettynä.

Mitä tehdä, jos LCD-näyttö näyttää vikamerkkiä (12)?

Tämä merkki osoittaa sisäistä vikaa. Akkupistorasiat eivät enää saa virtaa. Ota tässä tapauksessa yhteyttä Eaton-huoltopalveluun. Älä yritä korjata UPS:ää itse.

Ovatko suojatut pistorasiat akkukäyttöisiä sähkökatkon aikana?

Ei, vain akkupistorasioiksi merkityt (kohta 19) saavat virtaa akulta. Ylijännitesuojatut pistorasiat (kohta 18) toimivat vain, jos verkkojännite on läsnä.

Miten puhelin- tai Ethernet-linja suojataan?

Kytke linjakaapeli (puhelin tai verkko) UPS:n tulopistorasiaan ja yhdistä UPS:n lähtöpistorasia laitteeseesi vastaavalla kaapelilla (ei sisälly). Tämä suojaus on riippumaton virtapistorasioista.

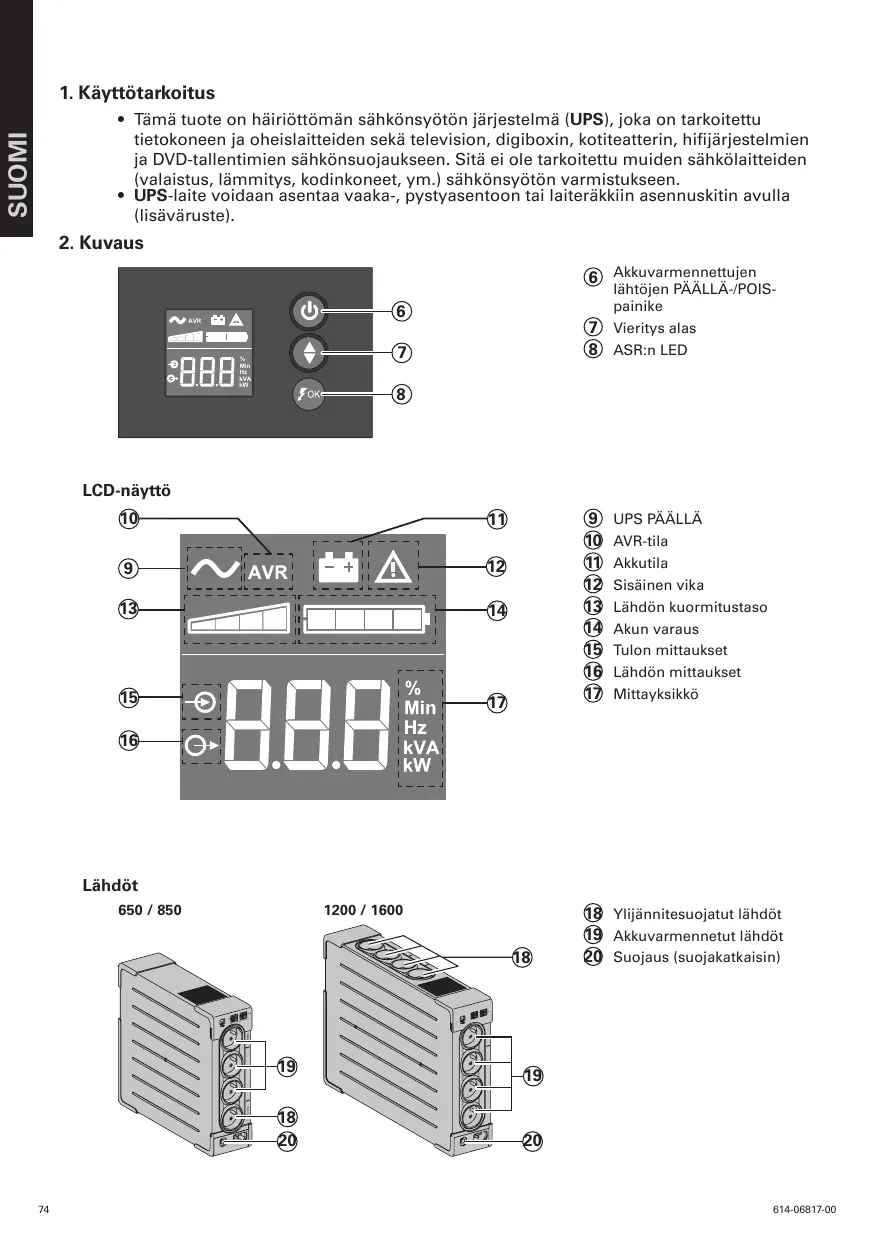

KÄYTTÖOHJE ELLIPSE PRO 850 IEC EATON

• Tämä tuote on häiriöttöman sähkönsyöton järestelmä (UPS), joka on tarkoitettu tietokoneen ja oheisaitteiden sekä television, digoboxin, kotiteatterin, hifijärkestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyöton varmistukseen.
• UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiterakkiin asennuskitin avulla (lisäväruste).

2. Kuvaus

(6) Akkuvarmennettujen lahtoen PÄALLA-/POIS-painike
⑦ Vierityas alas
⑧ ASR:n LED

LCD-näytto

UPS PÄLLÄ
10 AVR-tila
1 Akkutila
Sisäinen vika
13 Lähdon kuormitustaso
14 Akun varaus
15 Tulon mittaukset
16 Lähdon mittaukset
17 Mittayksikko

Lahdot
650/850

1200/1600

Ylijannitesuojatut lahdot
19 Akkuvarmennetut lahdtot
20 Sujoaus (suojakatkaisin)

3. UPS-Iiitannat

LiitäUPS 1 maadoitettuuin seinäpistorasiaan (katso kuva A).
- Kytke kriittiset laitteet 19 (tietokone, näytö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus etta ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlasketu janniteteho ylitä UPSin VA tai W -arvoja.
- Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkea ylijannitesuojattuihin lahtoihin 18 (katso kuva B). Ylijannitesuojattuja lahtojä ei varmenneta akkuvirralla sahkokatkoksen yhteydessä.

Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijannitteita vastaan liittamalladatajohto UPSiin katso kuva C.

Tietokone voidaan liittäu UPSlaitteseen mukana tulevalla USBkaapelilla (katso kuva C).

Ohjelmisto on staatavana CD-ROM-levyllä ⑤, tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com.

Rekisteröi takuu osoitteessa: powerquality.eaton.com.

4. Master- eli päpistorasian ja EcoControl -pistorasioiden toiminta:

Jotta voitaisin vähentä oheislaitteiden (skanneri, printeri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasian kytketty laite (tietokone/ TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet gammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkaukssessa).

HUOM. Kun tämä toiminto on aktivoitu, EcoControl -pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.

EcoControl-virransäätön asennus

Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden. Jos EcoControl toimintaohalutaan kuitenkin muuttaa paalaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin:

• Ensimmäiseksi, varmista, etta "EcoControl Function" -painike on aktivoitu kofiguraatiotyökaluista.
• Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on saädettävä korkeaksi "High."
• Jos paälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka paälalite olisikin toimintatilassa, havaintoherkkyys on saädettävā matalaksi "Low".

5. UPS-laitteen asetukset LCD-nayton kautta

Valitse valikko vapauttamalla alaspainvierityksen painike

LCD-näytö sammu,Jos sitä ei käyteta 3 minuuttin.

6. Ellipse ECon toiminnot

Akuston varaus

UPS varaa akuston heti kun se on kytketty verkkosahkoo, riippumatta siitta onko painike ⑥ painettu paille tai ei. Kun kaytat laitetta ensimmäisen kerran akusto antaa tayden varakayntiajan 8 tunnin varausajan jälleen. On suositeltavaa, etta UPS on aina kytketynä verkkosahkoo, jolloin saadaan pisin mahdollinen varakayntiaika sähkökatkon aikana.

UPS:n pääle kytkeminen

Paina painiketta ⑥ noin 1 sekuntti

Ylijannitesuojat lahdot 18, joissa ei ole akkuvarmennusta

Kun virtajohto ④ on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen ⑥ asento ei vaikuta niiden toimintaan.

Akkuvarmennetut pistorasiat 19

Laitteet, jotka on kytketty naihin pistorasioihin, ovat suojattuja sen jälkeen kun painike ⑥ on painentu alas ja vihrea valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä paälle, vaikka UPS ei saisikaan verkkosähköä (painike ⑥ vilkkuu silloin).

Verkkohäiriötilanne

• Sähköhäirön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike ⑥ vilkkuu vihreänä. Aluksi hältytsääni piippaa kymmelen sekunnin valein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin valein. UPSin saa myös säädetty hiljaisen toimintatilaan, jolloin hältyts piippaa vain kerran, kun UPS siirtyk kayttämään akuston varavirtaa.
• Mikäli sähkökatoskestäpidempänkuin käytettavissəlevaakustonvarakayntiaika, UPSmeneepoispaaltaja kaynnistyyautomaattisesti uudestaan sahkjoen tultatakaisin.Akuston varaukseen kuluu mutama tuntia aikaa,jos akusto on purkautunut kokonaan.

Ylijannitesuojaus:

Kaikki myntypisteet ovat ylijannitesuoja.

Akkuvarmennettujen pistorasioiden 19 alasajo

Paina painiketta ⑥ yli kaksi sekuntia.

7. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com

	Ongelma	Vianmärritys	Ratkaisu
1	• Akkuvarmennetut pistorasiat 19 eivät saa virtaa.	• Painiketta 12 ei ole painenlu.	• Paina painiketta 6 ja tarkista,etty vihrea valo sytty.
2	• Kytketyt laitteet eivät saa virtaa sähkökatkon aikana.	• Laitteita ei ole kytketyt akkuvarmennettuihin pistorasioihin 19.	• Kytke laitteet akkuvarmennettuihin pistorasioihin 19.
3	• Verkosta saadaan sähköö, mutta UPS toimii akustosähköllä.	• UPS-laitteen lähdön ylikuormitus on laukaisut UPS-laitteen takapuolella sjaitsevan suojakatkaisen 20.	• Irroita ylimäärasetlaiteet UPSista ja resetoi sulakekatkaisin painamalla painiketta 20.
4	• Vihreän painikkeen 6 valovilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein.	• Akkuvarmennetut pistorasiat 19 ovat ylikuormitettuja.	• Irroita ylimäärasetlaiteet, jotka on kytketyt akkuvarmennettuihin pistorasioihin 19.
5	• LCD-näytöön tulee vikamerkki 12, ja äänimerkki kuuluu jatkuvasti.	• UPS on vikaantunut.Akustovarmennetut pistorasiat 19 eivät saa enää virtaa.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
6	• Vihreävalo 8 ei pala ja ylijännitesuojatuissa pistorasioissa 18 on virtaa.	• Laitteessa ei ole enäylijännitesuojausta.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
7	• EcoControl pistorasiat eivät sammu, vaikka päläite on smmutettu.	• EcoControl-asetusta ei ole aktivoitu, tai asetetu oikein.	• Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla
