MODE D'EMPLOI HK 46 N AEG

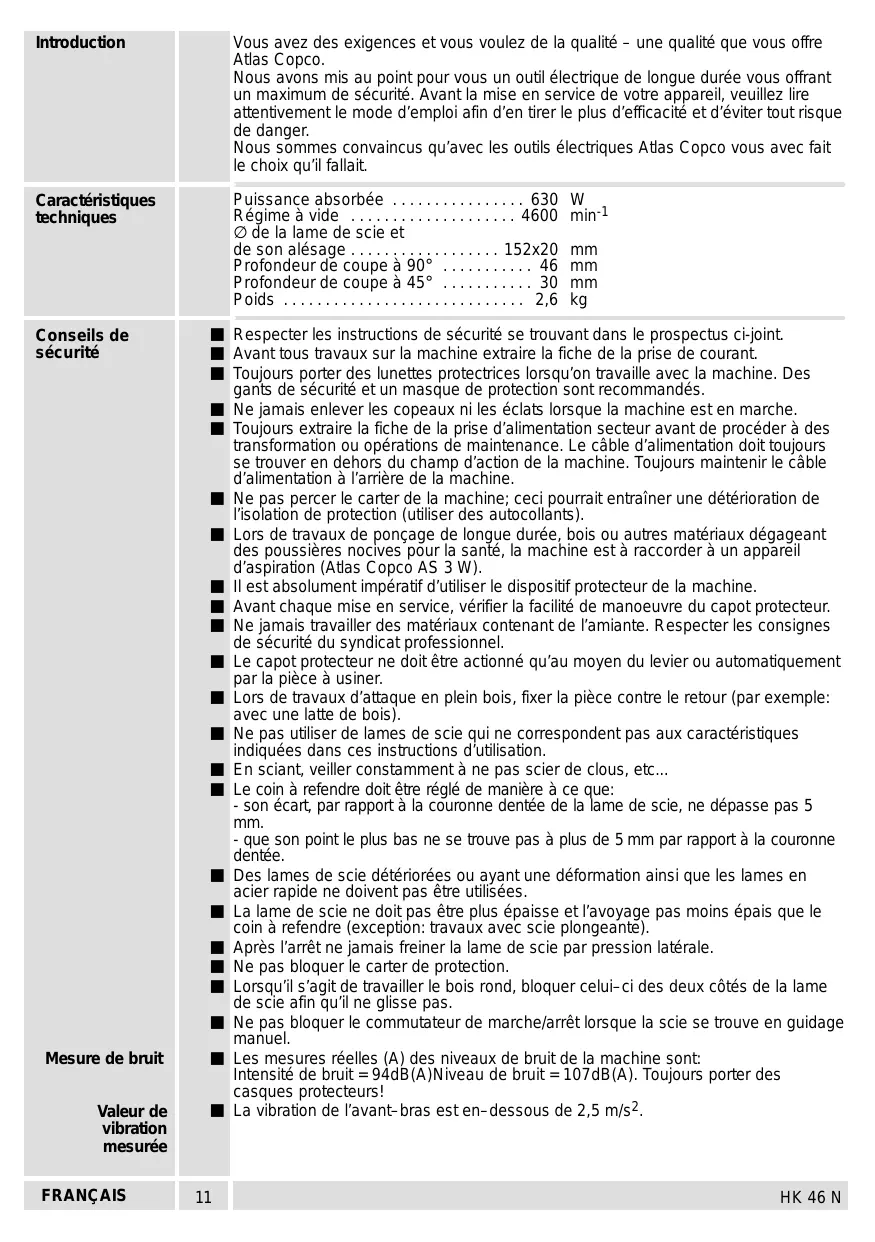

• HK 46 N Introduction Vous avez des exigences et vous voulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuillez lire attentivement le mode d’emploi afin d’en tirer le plus d’efficacité et d’éviter tout risque de danger. Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait. Caractéristiques techniques Puissance absorbée p. 630
• Régime à vide p. 4600
• ∅ de la lame de scie et de son alésage p. 152
• x20 Profondeur de coupe à 90° p. 46
• Profondeur de coupe à 45° p. 30
• Poids ,6 Conseils de sécurité Mesure de bruit Valeur de vibration mesurée FRANÇAIS p. 2

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Toujours extraire la fiche de la prise d’alimentation secteur avant de procéder à des transformation ou opérations de maintenance. Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine. Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l’isolation de protection (utiliser des autocollants). Lors de travaux de ponçage de longue durée, bois ou autres matériaux dégageant des poussières nocives pour la santé, la machine est à raccorder à un appareil d’aspiration (Atlas Copco AS 3 W). Il est absolument impératif d’utiliser le dispositif protecteur de la machine. Avant chaque mise en service, vérifier la facilité de manoeuvre du capot protecteur. Ne jamais travailler des matériaux contenant de l’amiante. Respecter les consignes de sécurité du syndicat professionnel. Le capot protecteur ne doit être actionné qu’au moyen du levier ou automatiquement par la pièce à usiner. Lors de travaux d’attaque en plein bois, fixer la pièce contre le retour (par exemple: avec une latte de bois). Ne pas utiliser de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ces instructions d’utilisation. En sciant, veiller constamment à ne pas scier de clous, etc... Le coin à refendre doit être réglé de manière à ce que: - son écart, par rapport à la couronne dentée de la lame de scie, ne dépasse pas 5 mm. - que son point le plus bas ne se trouve pas à plus de 5 mm par rapport à la couronne dentée. Des lames de scie détériorées ou ayant une déformation ainsi que les lames en acier rapide ne doivent pas être utilisées. La lame de scie ne doit pas être plus épaisse et l’avoyage pas moins épais que le coin à refendre (exception: travaux avec scie plongeante). Après l’arrêt ne jamais freiner la lame de scie par pression latérale. Ne pas bloquer le carter de protection. Lorsqu’il s’agit de travailler le bois rond, bloquer celui–ci des deux côtés de la lame de scie afin qu’il ne glisse pas. Ne pas bloquer le commutateur de marche/arrêt lorsque la scie se trouve en guidage manuel. Les mesures réelles (A) des niveaux de bruit de la machine sont: Intensité de bruit = 94dB(A)Niveau de bruit = 107dB(A). Toujours porter des casques protecteurs! La vibration de l’avant–bras est en–dessous de 2,5 m/s2.

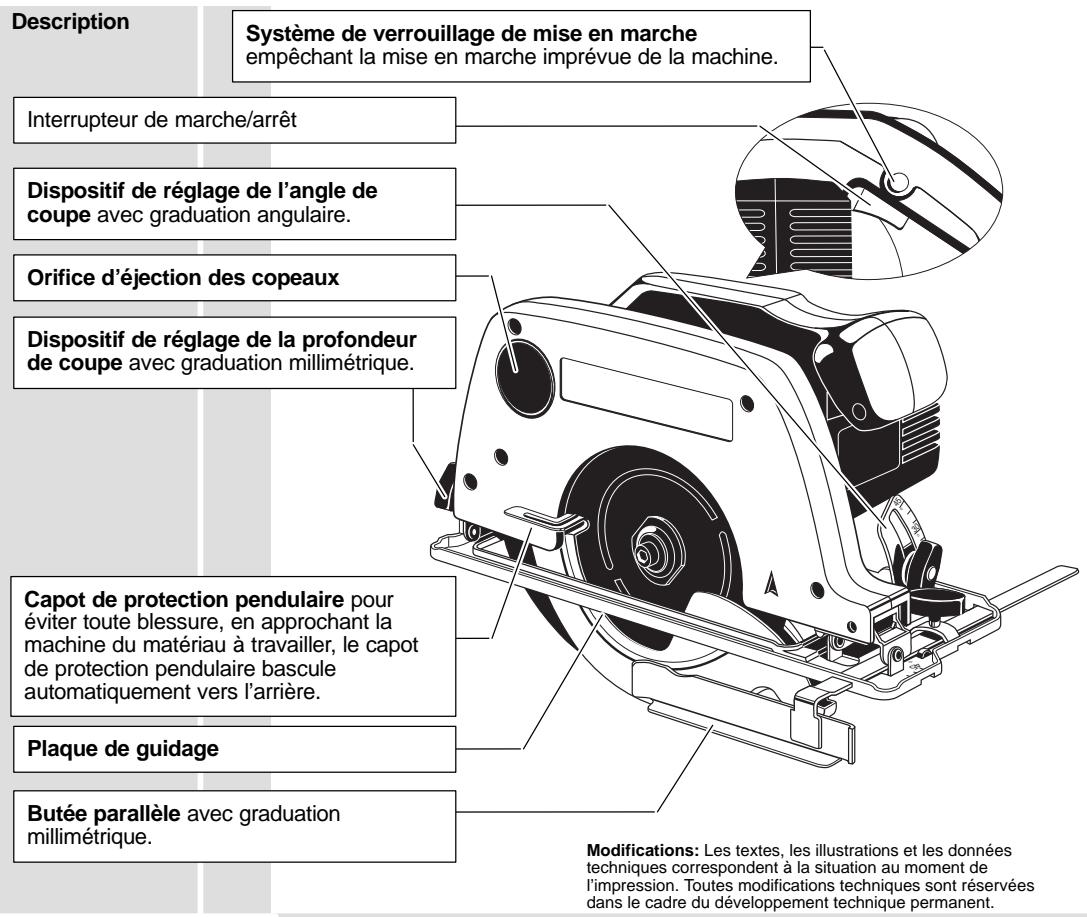

HK 46 N Description Système de verrouillage de mise en marche empêchant la mise en marche imprévue de la machine. Interrupteur de marche/arrêt Dispositif de réglage de l’angle de coupe avec graduation angulaire. Orifice d’éjection des copeaux

Dispositif de réglage de la profondeur de coupe avec graduation millimétrique.

Capot de protection pendulaire pour éviter toute blessure, en approchant la machine du matériau à travailler, le capot de protection pendulaire bascule automatiquement vers l’arrière.

Plaque de guidage Butée parallèle avec graduation millimétrique. Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l’impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent. Utilisation La scie circulaire réalise des coupes longitudinales dans le bois les matières synthétiques et l’aluminium. Branchement secteur Nos machines fonctionnent uniquement sur courant alternatif monophasé. S’assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014. Avant tous travaux sur la machine extraire la fiche de la prise de courant.

1. Repousser le capot protecteur et le

maintenir. Bloquer l’arbre moteur en plaçant un coin contre l’arête d’une dent de scie et la plaque de fond.

2. Dévisser la vis de tension au moyen

lame de scie en séquence opposée.

3. Procéder au montage de la nouvelle

de la clé hexagonale. Enlever la rondelle et le disque de tension .

La flèche placée sur la lame de scie doit coïncider avec celle qui indique le sens de rotation. FRANÇAIS

HK 46 N Afin d’obtenir une coupe soignée, la profondeur de coupe doit être sélectionnée de 5 mm supérieure à l’épaisseur du matériau. Réglage de la profondeur de coupe Débloquer l’écrou papillon du dispositif de réglage de la profondeur de coupe, régler la profondeur de coupe sur l’échelle graduée et rebloquer l’écrou papillon. Débloquer les écrous à ailettes du dispositif de réglage de l’angle de coupe, régler l’angle de coupe sur l’échelle graduée et rebloquer les écrous à ailettes.

Réglage de l’angle de coupe

Procéder à une coupe d’essai pour vérifier le bon réglage de l’angle de coupe Couteau diviseur L’écart compris entre le coin à refendre et la lame de scie ne doit pas dépasser 5 mm. Lorsque le coin à refendre a été enlevé (pour travaux avec scie plongeante, p. ex.) surtout ne pas oublier de vérifier cet écart lorsque le coin à refendre est remis à sa place. Enlever le coin à refendre Dévisser la vis de fixation et enlever le coin à refendre. Après les travaux avec scie plongeante, surtout ne pas oublier de remettre le coin à refendre à sa place pour les travaux ultérieurs.

Régler l’écart compris entre le coin à refendre et la couronne dentée de la lame de scie sur 5 mm au maximum. L’écart compris entre la pointe du coin à refendre et le point le plus bas de la lame de scie doit être également réglé sur 5 mm au maximum. Réglage du coin à refendre max. 5 mm max. 5 mm Un sac collecteur de poussière ou un tuyau d’aspiration muni d’un adaptateur prévu pour l’aspiration des copeaux peuvent être raccordés à un aspirateur ou à un aspirateur ménager. Éjection des copeaux / Aspiration de la poussière (accessoire*) Nous préconisons l’emploi de l’aspirateur AEG Electronique de référence NTE 1100 pour éléments secs et mouillés. Il permet de relier directement la machine à la prise de courant de l’aspirateur proprement dit. L’aspirateur se met en route automatiquement lors de la mise en marche de la machine. *Ces pièces ne font pas partie de la livraison. Il s’agit là de compléments proposés pour votre machine et énumérés dans le catalogue d’accessoires. FRANÇAIS

Débloquer la vis papillon de la butée parallèle et régler cette dernière sur la largeur de coupe désirée, en se servant du repère de réglage. Rebloquer la vis papillon. Butée parallèle

Pour des raisons de sécurité, l’outil électrique est doté d’un verrouillage de mise en marche et le commutateur de mise en marche et d’arrêt ne peut pas s’enclencher. Mise en marche/arrêt Mise en marche: Pousser le verrouillage de mise en marche vers l’avant et ensuite, appuyer le commutateur de mise en marche et d’arrêt. Arrêt: Relâcher le commutateur de mise en marche et d’arrêt. Maniement

1. Mettre la machine en marche et l’apposer ensuite sur la pièce à couper avec le bord

avant de la plaque de guidage.

2. Ajuster la machine en fonction de la butée parallèle ou d’une ligne tracée sur la

3. Tenir la machine par les deux poignées et scier en exerçant une pression modérée.

Pour le sciage d’après un traçage, utiliser l’indicateur de coupe correspondant dans le voyant en fonction de l’angle de coupe: – coupe d’équerre – affichage ”0” – coupe à 45° – affichage ”45” Pour les coupes en biais d’après la butée, il importe de placer la butée (butée parallèle, latte) selon les mesures correspondantes. Effectuer une coupe d’essai. La butée parallèle permet une largeur de coupe maximale de 250 mm. Pour les largeurs de coupe plus élevées, utiliser la glissière de guidage (accessoire) ou guider la machine le long d’une latte fixée sur la pièce. Afin d’éviter un écaillage de l’arête de coupe des surfaces sensibles (panneaux FRANÇAIS

HK 46 N agglomérés lamellés collés, p. ex.), coller une bande de crêpe sur la ligne de coupe (en plus, il est plus facile de tracer une ligne sur la bande de crêpe lorsqu’il s’agit d’une surface lisse. Afin de réduire les risques d’écaillage, il est encore plus efficace de fixer une latte de bois mince sur la pièce. La latte et la pièce sont sciées en même temps. Tenir toujours propre les orifices de ventilation de la partie moteur. Entretien Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d’un service après–vente AEG. N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden. Accessoires FRANÇAIS Consulter nos catalogues qui vous renseignent sur notre programme d’accessoires avec leur référence.
