BRUGSANVISNING HK 46 N AEG

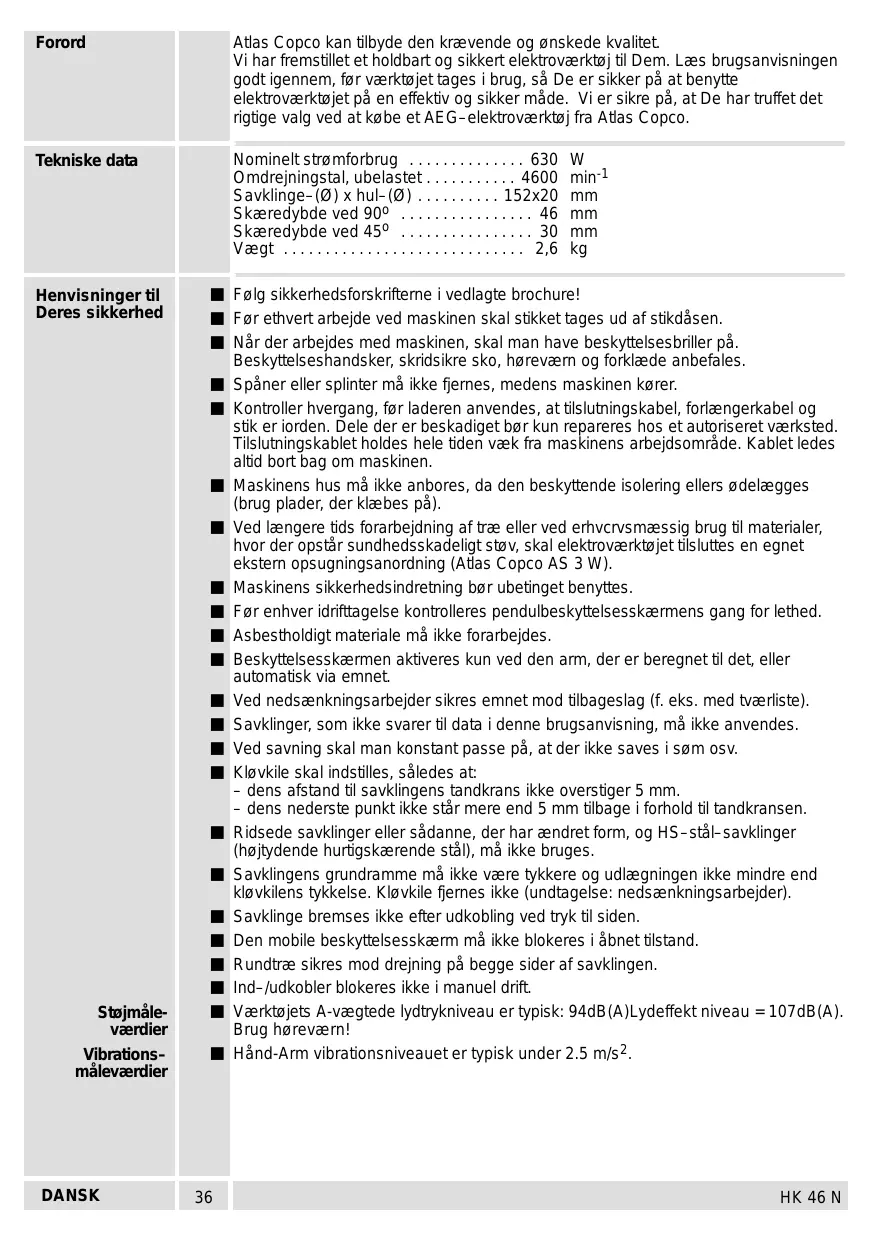

• HK 46 N Forord Atlas Copco kan tilbyde den krævende og ønskede kvalitet. Vi har fremstillet et holdbart og sikkert elektroværktøj til Dem. Læs brugsanvisningen godt igennem, før værktøjet tages i brug, så De er sikker på at benytte elektroværktøjet på en effektiv og sikker måde. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG–elektroværktøj fra Atlas Copco. Tekniske data Nominelt strømforbrug p. 630
• Omdrejningstal, ubelastet p. 4600
• Savklinge–(Ø) x hul–(Ø) p. 152
• x20 Skæredybde ved 90o p. 46
• Skæredybde ved 45o p. 30
• Vægt ,6 Henvisninger til Deres sikkerhed Støjmåleværdier Vibrations– måleværdier DANSK p. 2

Følg sikkerhedsforskrifterne i vedlagte brochure! Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Spåner eller splinter må ikke fjernes, medens maskinen kører. Kontroller hvergang, før laderen anvendes, at tilslutningskabel, forlængerkabel og stik er iorden. Dele der er beskadiget bør kun repareres hos et autoriseret værksted. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). Ved længere tids forarbejdning af træ eller ved erhvcrvsmæssig brug til materialer, hvor der opstår sundhedsskadeligt støv, skal elektroværktøjet tilsluttes en egnet ekstern opsugningsanordning (Atlas Copco AS 3 W). Maskinens sikkerhedsindretning bør ubetinget benyttes. Før enhver idrifttagelse kontrolleres pendulbeskyttelsesskærmens gang for lethed. Asbestholdigt materiale må ikke forarbejdes. Beskyttelsesskærmen aktiveres kun ved den arm, der er beregnet til det, eller automatisk via emnet. Ved nedsænkningsarbejder sikres emnet mod tilbageslag (f. eks. med tværliste). Savklinger, som ikke svarer til data i denne brugsanvisning, må ikke anvendes. Ved savning skal man konstant passe på, at der ikke saves i søm osv. Kløvkile skal indstilles, således at: – dens afstand til savklingens tandkrans ikke overstiger 5 mm. – dens nederste punkt ikke står mere end 5 mm tilbage i forhold til tandkransen. Ridsede savklinger eller sådanne, der har ændret form, og HS–stål–savklinger (højtydende hurtigskærende stål), må ikke bruges. Savklingens grundramme må ikke være tykkere og udlægningen ikke mindre end kløvkilens tykkelse. Kløvkile fjernes ikke (undtagelse: nedsænkningsarbejder). Savklinge bremses ikke efter udkobling ved tryk til siden. Den mobile beskyttelsesskærm må ikke blokeres i åbnet tilstand. Rundtræ sikres mod drejning på begge sider af savklingen. Ind–/udkobler blokeres ikke i manuel drift. Værktøjets A-vægtede lydtrykniveau er typisk: 94dB(A)Lydeffekt niveau = 107dB(A). Brug høreværn! Hånd-Arm vibrationsniveauet er typisk under 2.5 m/s2.

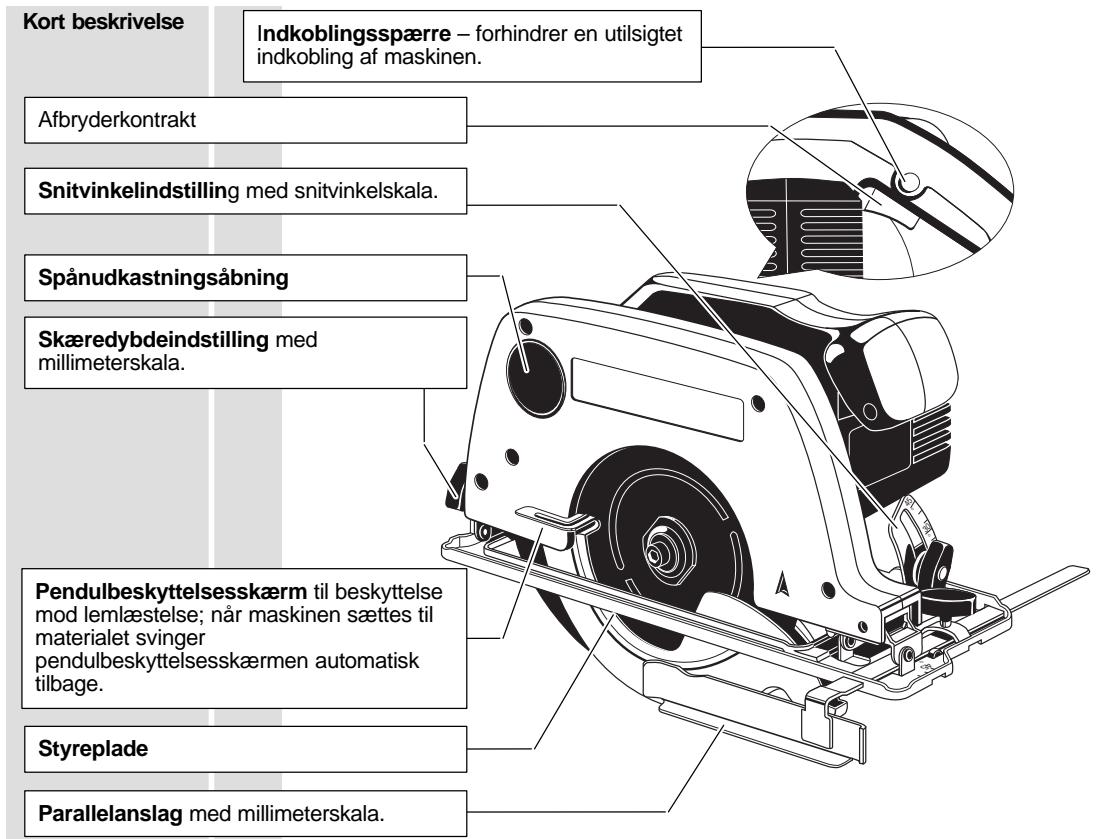

HK 46 N Kort beskrivelse Indkoblingsspærre – forhindrer en utilsigtet indkobling af maskinen. Afbryderkontrakt Snitvinkelindstilling med snitvinkelskala. Spånudkastningsåbning

Skæredybdeindstilling med millimeterskala.

Pendulbeskyttelsesskærm til beskyttelse mod lemlæstelse; når maskinen sættes til materialet svinger pendulbeskyttelsesskærmen automatisk tilbage.

Styreplade Parallelanslag med millimeterskala. Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. Anvendelse Håndrundsaven kan bruges til savning af lige snit i træ, kunststof og aluminium. Nettilslutning Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen.

1. Pendulbeskyttelsesskærm svinges tilbage

og fastholdes. Spindel låses mellem savtand og styreplade ved hjælp af kløvkile.

2. Skruen drejes ud med en unbrakonøgle,

spænd flangen og savbladet teges ud.

HK 46 N For at opnå et rent snit skal skæredybden så vidt muligt vælges 5 mm større end materialets tykkelse. Skæredybdeindstilling Vingemøtrik skæredybdeindstilling løsnes, skæredybde indstilles på skala og vingemøtrik fastspændes igen. Vingemøtrikker snitvinkelindstilling løsnes, snitvinkel indstilles på skala og vingemøtrikker strammes igen.

Afstanden mellem kløvkile og savklinge må ikke være større end 5 mm. Såfremt kløvkilen er fjernet (f. eks. ved dybdesnit) skal afstanden endelig overholdes ved isætningen af kløvkilen. Kløvkile Fastgørelsesskrue skrues ud og kløvkile fjernes. Kløvkile afmonteres Efter dybdesnit monteres kløvkilen nødvendigvis igen med henblik på yderligere arbejder.

Afstand mellem kløvkile og savklingens tandkrans indstilles til maks. 5 mm mellem kløvkilespids og savklingens laveste punkt til maks. 5 mm. Kløvkileindstilling max. 5 mm max. 5 mm

• Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Spånudstøder / Støvudsugning (Tilbehør*)

• Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. DANSK

Vingemøtrik parallelanslag løsnes, og parallelanslag indstilles på indstillingsmærkningen til ønsket skærebredde. Vingemøtrik strammes igen. Indstilling af parallelanslag

Maskinen er af sikkerhedshensysn forsysnet med en indkoblingsspærre. Afbryderkontakt Indkobling: Der trykkes på indkoblingsspærre og dernæst på ind–/udkobler. Udkobling: Der gives slip på ind–/udkobler. Håndtering

1. Maskine indkobles og sættes derefter med forreste kant af styrepladen på materialet.

2. Maskine justeres ved parallelanslag eller ved en optegnet linie.

3. Maskine holdes med begge hænder ved grebene, og der saves med et moderat tryk.

Ved savning efter ridselinie (tegnet linie) bruges alt efter snitvinkel den tilsvarende snitindikator i inspektionsvinduet: – snit i ret vinkel – indikator ”0” – 45° snit – indikator ”45” Ved skråsnit efter anslag skal anslaget (parallelanslag, liste) anbringes forskudt efter mål – der foretages et prøvesnit. Parallelanslaget muliggør en maksimal skærebredde på 250 mm. Ved større skærebredder bruges Atlas Copco-styreskinne (tilbehør) eller maskinen føres langs en fastklemt liste. For at undgå en udrivning af skærekanten ved følsomme overflader (f. eks. lamineret spånplade), klæbes et crepebånd på skærelinien (på glatte overflader kan man også bedre tegne på crepebåndet). Endnu mere effektivt mod udrivning er opspændt tyndt træ, som saves med. Yderligere tekstblokke DANSK

HK 46 N Hold altid maskinens ventilationsåbninger rene. Vedligeholdelse For at sikre en lang levetid skal maskinen undersøges en gang om året for slidte kul hos et autoriseret AEG–værksted. Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj. Tilbehør DANSK Tilbehøret med bestillingsnumre fremgår af vore kataloger.
