GEBRUIKSAANWIJZING HK 46 N AEG

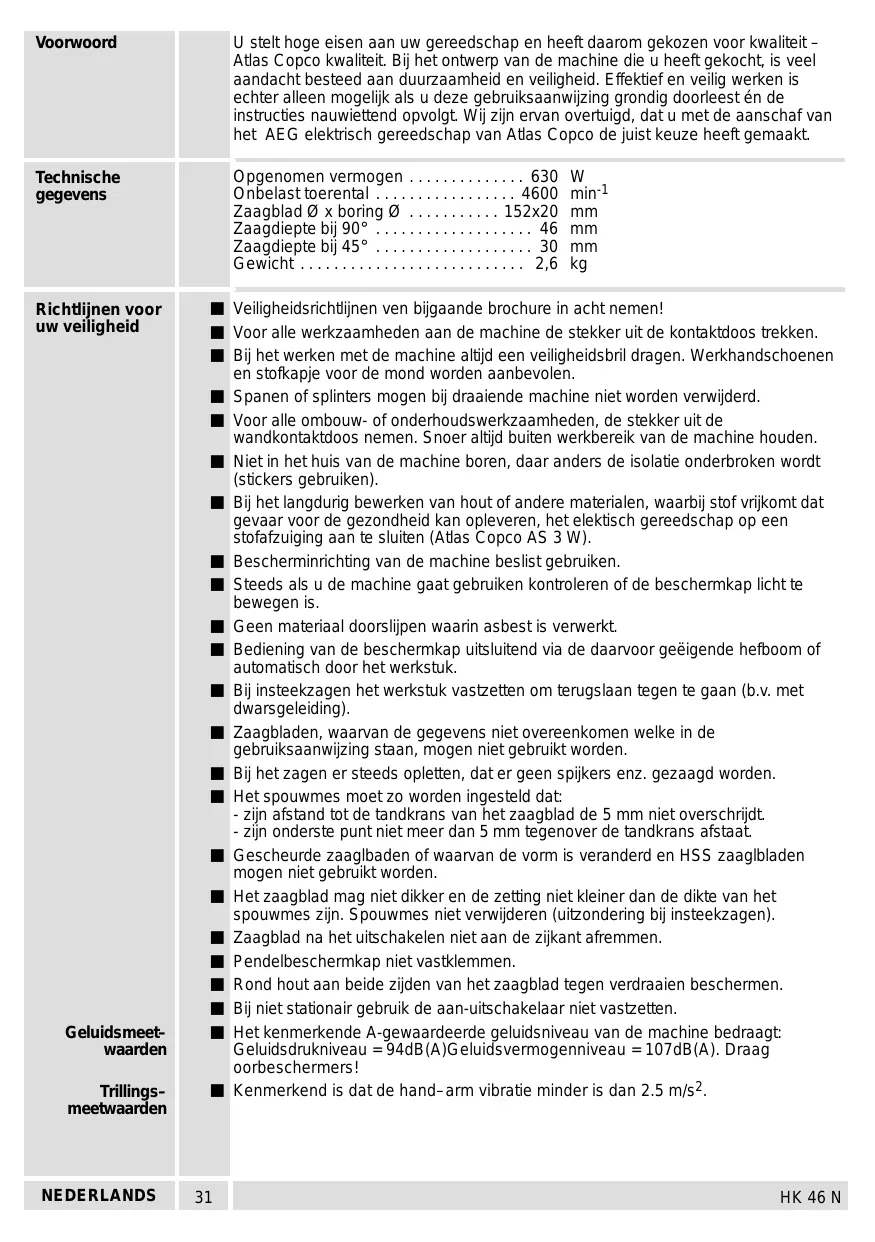

• HK 46 N Voorwoord U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt. Technische gegevens Opgenomen vermogen p. 630
• Onbelast toerental p. 4600
• Zaagblad Ø x boring Ø p. 152
• x20 Zaagdiepte bij 90° p. 46
• Zaagdiepte bij 45° p. 30
• Gewicht ,6 Richtlijnen voor uw veiligheid Geluidsmeet– waarden Trillings– meetwaarden NEDERLANDS p. 2

Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontaktdoos nemen. Snoer altijd buiten werkbereik van de machine houden. Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). Bij het langdurig bewerken van hout of andere materialen, waarbij stof vrijkomt dat gevaar voor de gezondheid kan opleveren, het elektisch gereedschap op een stofafzuiging aan te sluiten (Atlas Copco AS 3 W). Bescherminrichting van de machine beslist gebruiken. Steeds als u de machine gaat gebruiken kontroleren of de beschermkap licht te bewegen is. Geen materiaal doorslijpen waarin asbest is verwerkt. Bediening van de beschermkap uitsluitend via de daarvoor geëigende hefboom of automatisch door het werkstuk. Bij insteekzagen het werkstuk vastzetten om terugslaan tegen te gaan (b.v. met dwarsgeleiding). Zaagbladen, waarvan de gegevens niet overeenkomen welke in de gebruiksaanwijzing staan, mogen niet gebruikt worden. Bij het zagen er steeds opletten, dat er geen spijkers enz. gezaagd worden. Het spouwmes moet zo worden ingesteld dat: - zijn afstand tot de tandkrans van het zaagblad de 5 mm niet overschrijdt. - zijn onderste punt niet meer dan 5 mm tegenover de tandkrans afstaat. Gescheurde zaaglbaden of waarvan de vorm is veranderd en HSS zaaglbladen mogen niet gebruikt worden. Het zaagblad mag niet dikker en de zetting niet kleiner dan de dikte van het spouwmes zijn. Spouwmes niet verwijderen (uitzondering bij insteekzagen). Zaagblad na het uitschakelen niet aan de zijkant afremmen. Pendelbeschermkap niet vastklemmen. Rond hout aan beide zijden van het zaagblad tegen verdraaien beschermen. Bij niet stationair gebruik de aan-uitschakelaar niet vastzetten. Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 94dB(A)Geluidsvermogenniveau = 107dB(A). Draag oorbeschermers! Kenmerkend is dat de hand–arm vibratie minder is dan 2.5 m/s2.

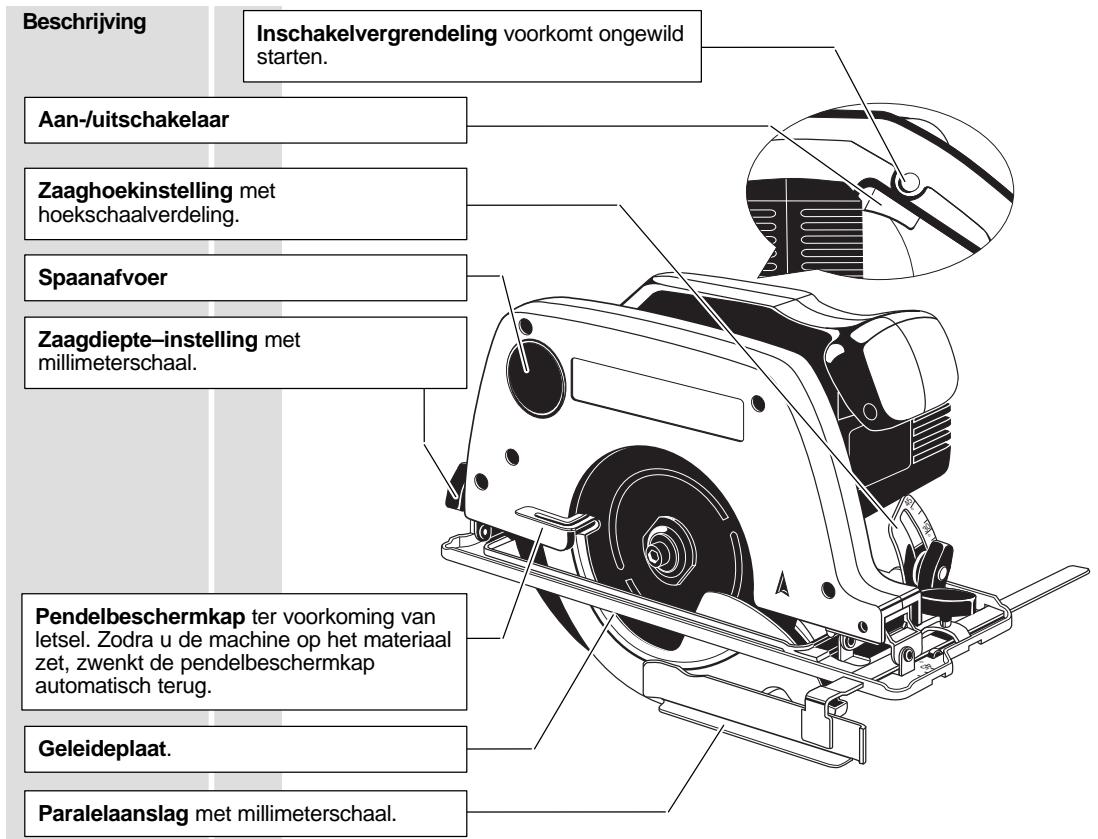

HK 46 N Beschrijving Inschakelvergrendeling voorkomt ongewild starten. Aan-/uitschakelaar Zaaghoekinstelling met hoekschaalverdeling. Spaanafvoer

Zaagdiepte–instelling met millimeterschaal.

Pendelbeschermkap ter voorkoming van letsel. Zodra u de machine op het materiaal zet, zwenkt de pendelbeschermkap automatisch terug.

Geleideplaat. Paralelaanslag met millimeterschaal. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Toepassing De cirkelzaag is geschikt voor rechte zaagsnedes in hout, kunststof en aluminium. Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.

1. Pendelbeschermkap terugzwenken en

vasthouden. Werkas door middel van de houtspie tussen zaagtand en bodemplaat vastzetten.

Zaagbladen verwisselen

2. Spanschroef met inbussleutel

3. Montage van het zaagblad in

losschroeven. Schijf en spanschijf verwijderen.

omgekeerde volgorde. De pijl op het zaagblad moet met de draairichtingspijl overeenstemmen (draairichting). NEDERLANDS

HK 46 N Om een zuivere zaagsnede te verkrijgen moet de zaagdiepte als het kan 5 mm groter zijn dan de materiaaldikte. Zaagdiepte instellen Vleugelmoer zaagdiepte-instelling losdraaien, zaagdiepte op de schaal instellen en vleugelmoer weer vastdraaien.

Vleugelmoer verstekinstelling losdraaien, verstek op de schaal instellen en vleugelmoer weer vastdraaien. Zaaghoek instellen

Instelling van de zaaghoek door een proefsnede kontroleren.

De afstand tussen spouwmes en zaagblad mag niet groter zijn dan 5 mm. Indien het spouwmes is verwijderd (b.v. bij insteekzagen), dan moet u bij het inzetten van het spouwmes deze afstand beslist aanhouden. Spouwmes Bevestigingsschroef losschroeven en spouwmes verwijderen. Spouwmes demonteren Na de insteeksnede dient u het spouwmes beslist weer in te bouwen voordat u verder werkt.

Afstand tussen spouwmes en tandkrans van het zaagblad op max. 5 mm en tussen spouwmespunt en diepste punt van het zaagblad op max. 5 mm instellen. Spouwmes instellen max. 5 mm max. 5 mm Aan de machine is een stofzak of met een adapter de slang van de Atlas Copco alleszuiger of huishoud stofzuiger aan tesluiten. Spaanafzuiging / Stofafzuiging (Toebehoren*) Aanbevolen wordt de AEG electronische alleszuiger NTE 1100. De machine kan direct aan de contactdoos van de alleszuiger worden aangesloten. Bij het inschakelen van de machine start automatisch de alleszuiger.

• Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. NEDERLANDS

Vleugelschroef parallelaanslag losdraaien en parallelaanslag op de instelmarkering op de gewenste zaagbreedte instellen. Vleugelschroef weer vastdraaien. Parallelaanslag

Uit veiligheidsoverwegingen is de machine van een inschakelvergrendeling voorzien en de aan-uitschakelaar is niet te vergrendelen. In-/uitschakelen Inschakelen: Inschakelvergrendeling naar voren drukken en dan op de aan-uitschakelaar drukken. Uitschakelen: Aan-uitschakelaar loslaten. Bediening

1. Machine inschakelen en met de voorkant van de geleideplaat op het materiaal

2. Machine met de parallelaanslag of met een getekende streep uitlijnen.

3. Met matige druk zagen, machine met beide handen aan de handgrepen vasthouden.

Bij het zagen volgens haarlijn (getekende streep) altijd de overeenkomstige aanwijzingen in het venster voor de juiste zaaghoek gebruiken: – rechthoekige zaagsnede – aanwijzing ’0’ – 45º zaagsnede – aanwijzing ’45’ Voor verstekzagen de aanslag (parallelaanslag, lijst) anders instellen, proefsnede maken. Met de parallelaanslag is een max. zaagbreedte van max. 250 mm mogelijk. Bij grotere zaagbreedtes de geleiderail (extra toebehoren) gebruiken òf de machine langs een vastgeklemde lijst voeren. Om splinters aan de zaagzijde bij ’gevoelige’ materialen te voorkomen kunt u twee dingen doen: – tape op de zaaglijn kleven, hetgeen tevens gemakkelijk is voor het markeren op een gladde ondergrond – een effektievere methode is het opspannen van een dun stukje hout, dat dan meegezaagd wordt. NEDERLANDS

HK 46 N Altijd de luchtspleten van de machine schoonhouden. Onderhoud Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Extra toebehoren NEDERLANDS Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi.
