MANUALE UTENTE HK 46 N AEG

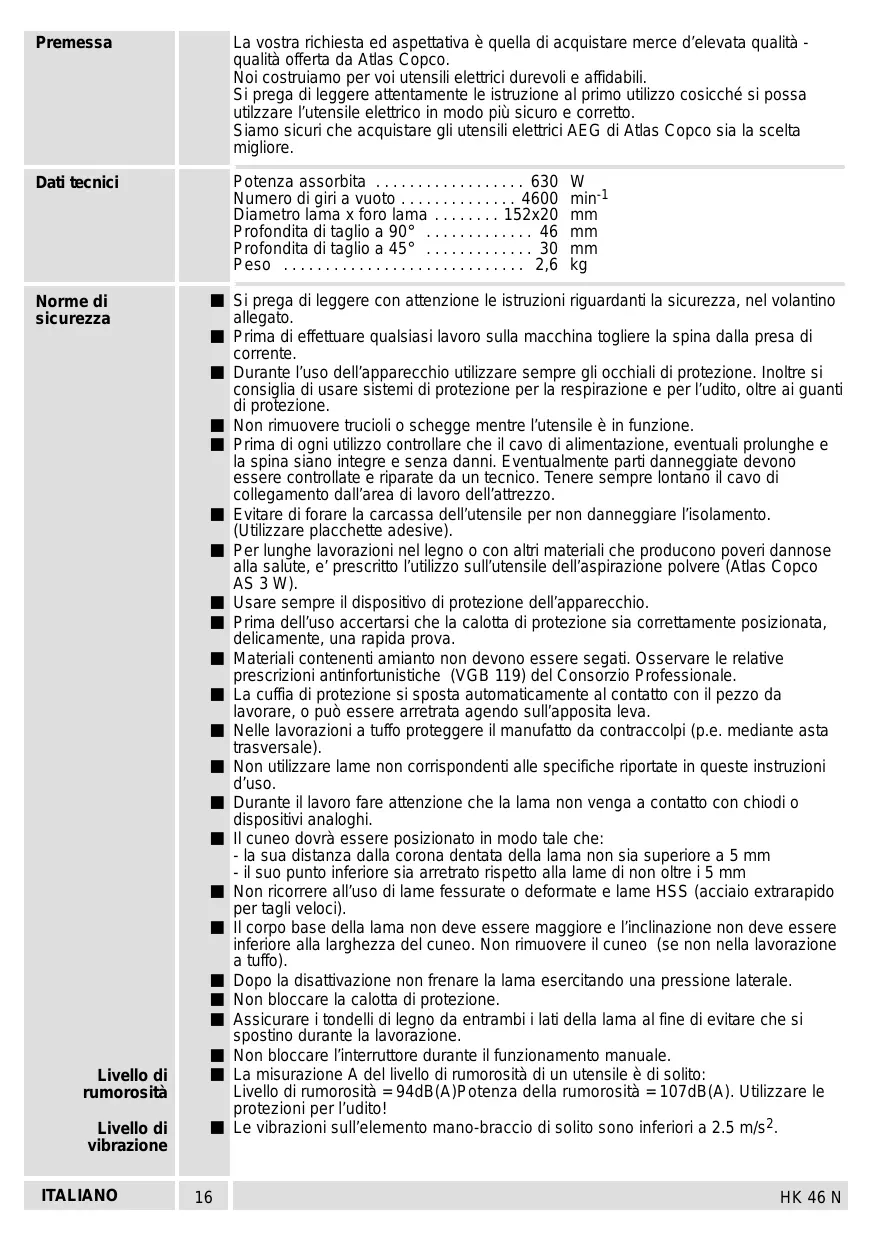

• HK 46 N Premessa La vostra richiesta ed aspettativa è quella di acquistare merce d’elevata qualità qualità offerta da Atlas Copco. Noi costruiamo per voi utensili elettrici durevoli e affidabili. Si prega di leggere attentamente le istruzione al primo utilizzo cosicché si possa utilzzare l’utensile elettrico in modo più sicuro e corretto. Siamo sicuri che acquistare gli utensili elettrici AEG di Atlas Copco sia la scelta migliore. Dati tecnici Potenza assorbita p. 630
• Numero di giri a vuoto p. 4600
• Diametro lama x foro lama p. 152
• x20 Profondita di taglio a 90° p. 46
• Profondita di taglio a 45° p. 30
• Peso ,6 Norme di sicurezza Livello di rumorosità Livello di vibrazione ITALIANO p. 2

Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Durante l’uso dell’apparecchio utilizzare sempre gli occhiali di protezione. Inoltre si consiglia di usare sistemi di protezione per la respirazione e per l’udito, oltre ai guanti di protezione. Non rimuovere trucioli o schegge mentre l’utensile è in funzione. Prima di ogni utilizzo controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano integre e senza danni. Eventualmente parti danneggiate devono essere controllate e riparate da un tecnico. Tenere sempre lontano il cavo di collegamento dall’area di lavoro dell’attrezzo. Evitare di forare la carcassa dell’utensile per non danneggiare l’isolamento. (Utilizzare placchette adesive). Per lunghe lavorazioni nel legno o con altri materiali che producono poveri dannose alla salute, e’ prescritto l’utilizzo sull’utensile dell’aspirazione polvere (Atlas Copco AS 3 W). Usare sempre il dispositivo di protezione dell’apparecchio. Prima dell’uso accertarsi che la calotta di protezione sia correttamente posizionata, delicamente, una rapida prova. Materiali contenenti amianto non devono essere segati. Osservare le relative prescrizioni antinfortunistiche (VGB 119) del Consorzio Professionale. La cuffia di protezione si sposta automaticamente al contatto con il pezzo da lavorare, o può essere arretrata agendo sull’apposita leva. Nelle lavorazioni a tuffo proteggere il manufatto da contraccolpi (p.e. mediante asta trasversale). Non utilizzare lame non corrispondenti alle specifiche riportate in queste instruzioni d’uso. Durante il lavoro fare attenzione che la lama non venga a contatto con chiodi o dispositivi analoghi. Il cuneo dovrà essere posizionato in modo tale che: - la sua distanza dalla corona dentata della lama non sia superiore a 5 mm - il suo punto inferiore sia arretrato rispetto alla lame di non oltre i 5 mm Non ricorrere all’uso di lame fessurate o deformate e lame HSS (acciaio extrarapido per tagli veloci). Il corpo base della lama non deve essere maggiore e l’inclinazione non deve essere inferiore alla larghezza del cuneo. Non rimuovere il cuneo (se non nella lavorazione a tuffo). Dopo la disattivazione non frenare la lama esercitando una pressione laterale. Non bloccare la calotta di protezione. Assicurare i tondelli di legno da entrambi i lati della lama al fine di evitare che si spostino durante la lavorazione. Non bloccare l’interruttore durante il funzionamento manuale. La misurazione A del livello di rumorosità di un utensile è di solito: Livello di rumorosità = 94dB(A)Potenza della rumorosità = 107dB(A). Utilizzare le protezioni per l’udito! Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2.5 m/s2.

HK 46 N Breve indicazione Dispositivo di sicurezza contro l’inserimento involontario – impedisce l’accensione accidentale dell’utensile Interruttore Regolazione dell’angolo di taglio con scala Espulsione trucioli

Regolazione della profondità di taglio con scala millimetrica

Cuffia di protezione oscillante, quando l’utensile entra in contatto con il materiale arretra automaticamente.

Piastra di guida Giuida parallela con scala millimetrica Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all’epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all’ulteriore sviluppo dei nostri prodotti. Possibilità’ di utilizzo Sega circolare portatile per effettuare tagli obliqui e longitudinali nel legno o nel materiale sintetico. Collegamento alla rete Alimentazione dell’utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell’utensile. Il collegamento é possibile anche con prese non munite di contatto di protezione: é previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi é conforme alla norma europea EN 55014. Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente.

1. Arretrare e fissare la cuffia di protezione

oscillante, fissare il mandrino ponendo il cuneo in legno tra il dente della lama e la piastra di base.

Sostitizione della lama

2. Arretrare la vite di fissaggio

3. Montare la nuova lama seguendo il

utilizzando la chiavetta esagonale. Rimuovere il disco e la rondella di fissaggio .

procedimento inverso La freccia sulla lama deve corrispondere alla freccia indicante la direzione di rotazione (senso di marcia). ITALIANO

HK 46 N Per ottenere un taglio più pulito, impostare la profondità di taglio in modo che sia almeno 5 mm maggiore rispetto allo spessore del materiale da lavorare. Regolazione della profondità di taglio Allentare il dado ad alette per la regolazione della profondità di taglio, impostare la profondità di taglio sulla scala e riavvitare a fondo il dado ad alette. Allentare il dado ad alette per la regolazione del angolo di taglio, impostare l’angolo di taglio sulla scala e riavvitare a fondo il dado ad alette.

Regolazione dell’angolo di taglio

Verificare l’impostazione dell’angolo di taglio, effettuando un taglio di prova. La distanza tra la lama ed il separatore del manufatto non deve essere mai superiore ai 5 mm. Questa distanza dovrà essere assolutamente mantenuta anche quando il separatore viene rimesso dopo essere stato tolto per ragioni particolari (per esempio per i tagli ad immersione). Separatore manufatto Svitare la vite di fissaggio e rimuovere il separatore. Smontaggio del separatore del manufatto Dopo aver effettuato un taglio ad immersione, ricollocare assolutamente il separatore prima di effettuare altri tagli.

Regolare la distanza tra cuneo e corona dentata della lama su massimo 5 mm e tra punta del cuneo e punto più profondo della lama su 5 mm. Regolazione del separatore del manufatto max. 5 mm max. 5 mm All’utensile è possibile collegare un sacchetto raccoglitrucioli o, mediante un adattatore, un tubo aspiratore (aspiratori a secco o a umido Atlas Copco o aspiratori di tipo domestico). Foro di espulsione trucioli / Aspirazione polvere (Accessorio*) Consigliamo di utilizzare l’aspiratore NTE 1100 Electronic della AEG. E’ possibile, infatti, collegare l ’utensile alla presa dell ’aspiratore. Azionando l’utensile si mette automaticamente in funzione anche l’aspiratore.

• Non incluso nella dotazione standard, disponibile a parte come accessorio. ITALIANO

Allentare la vite ad alette dell ’arresto parallelo e regolare l’arresto parallelo sull ’ampiezza di taglio desiderata facendo riferimento al contrassegno di regolazione. Riavvitare a fondo la vite ad alette. Guida parallela

Per motivi di sicurezza, questo utensile elettrico é dotato di pulsante d’arresto. Accensione– Spegnimento Accensione: Spingere in avanti il pulsante d’arresto, dopodiché premere l’interruttore. Fermo: lasciare libero l’interruttore. Modalitá d’uso

1. Accendere l’utensile e posizionarlo in modo tale che lo spigolo anteriore della piastra

di guida poggi sul materiale

2. Dirigere l’utensile lungo la guida parallela o seguendo una traccia.

3. Afferrare entrambe le impugnature dell’utensile e segare esercitando una pressione

Quando si sega seguendo una traccia, fare riferimento all’indicazione per il taglio ben fisibile attraverso la finestrella: - taglio ad angolo retto – indicacatore sullo ”0” - taglio a 45° – indicatore su ”45” Per tagli obliqui seguendo la guida, (guida parallela o listello) la guida dovrà essere posizionata opportunamente – effettuare un taglio di prova. La guida parallela consente un’ampiezza massima di taglio pari a 250 mm. Per ampiezze maggiori, dovrà essere utilizzata la guida a rotaia della Atlas Copco (accessorio), oppure condurre l’utensile lungo un listello ben fissato. Per evitare di provocare sbavature del taglio in superfici particolarmente delicate (per esempio pannelli in paniforte rivestiti), applicare del nastro adesivo sulla linea di taglio. Per superfici particolrmente lisce, la traccia per il taglio può essere disegnata direttamente sul nastro adesivo. Un sistema ancora più efficace per evitare che il legno si scheggi in prossimità del taglio consiste nel fissare sulla superficie del materiale da tagliare un pannello sottolissimo di legno che verrà tagliato insieme al materiale sottostante. ITALIANO

HK 46 N Tener sempre ben pulite le fessure di ventilazione dell’apparecchio. Manutenzione Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i centri assistenza AEG. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L’installazione di pezzi di ricambio non specificamente prescritti dall’AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi. Accessori ITALIANO Consultate il nostro catalogo per trovare l ’accessorio più adatto ed il relativo numero di ordinazione.

DICHIARAZIONE DI CONFORMITÀ CE
