KÄYTTÖOHJE HK 46 N AEG

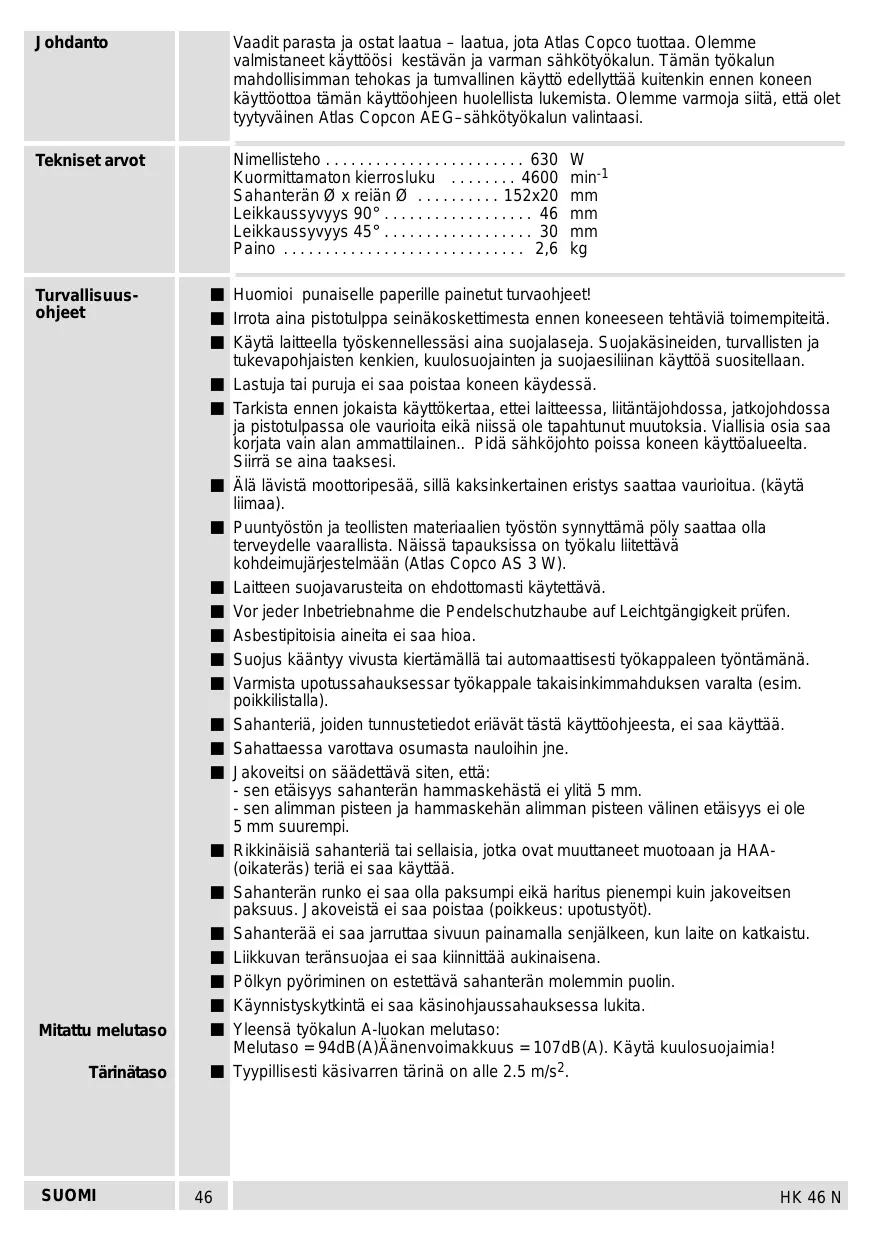

Johdanto	Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käytöösikestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käytto edellyttäa kuitenkin ennen koneen käytöottoa tämän käytöohjeen huolellista lukemista. Olemme varmoja siltä, että olet ttytväinen Atlas Copcon AEG-sähkötyökalun valintaasi.
Tekniset arvot	Nimellisteho 630 W Kuormittamaton kierrosluku 4600 min-1 Sahanterän ø x reiän ø 152x20 mm Leikkaussyvys 90° 46 mm Leikkaussyvys 45° 30 mm Paino 2,6 kg
Turvallisu- ohjeet	■ Huomioi punaiselle papirille painetut turvaohjeet! ■ Irrota aina pistotulppa seinäkosketīmasta ennen koneeseen tehtäviä toimempiteitä. ■ Käytä laiteella työskennellessä iina suojalaseja. Suojakäsinieiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojäinten ja suojaesiliinan käytöä suositellaan. ■ Lastuja tai puruja ei saa poistaa koneen käydessä. ■ Tarkista ennen jokaista käytökertaa, ettei laitteessa, liitäntäjohndossa, jatkojohndossa ja pistotulpassa ole vauroiota eikä niissä ole tapahtunut muutoksia. Vialisia osia saa korjata vain alan ammattilainen.. Pidä sähköjohto poissa koneen käytöalueelta. Siirr se aina taaksesi. ■ Alä lavistä moottoripesä, sillä kaksinkertainen eristys saattaa vauroitua. (käytä liimaa). ■ Puuntyostön ja teollisten materiaalien työstön synnytämä poly saattaa olla terveydelle vaarallista. Näissä tapauksissa on työkalu liitettävä kohdeimujärestelmään (Atlas Copco AS 3 W). ■ Laitteen suojavarusteita on ehdottomasti käytettävä. ■ Vor jeder Inbetriebnahme die Pendelschutzhaube auf Leichtgangigkeit prüfen. ■ Asbestipitoisia aineita ei saa hioa. ■ Suojus käantyy vivusta kiertämällä tai automaattisesti työkappaleen työtämä. ■ Varmista upotussahauksessar työkappale takaisinkimmahduksen varalta (esim. poikkilistalla). ■ Sahanteriä, joiden tunnustiedot eriävat tastä käytöohjeesta, ei saa käytää. ■ Sahattaessa varottava osumasta nauloihin jne. ■ Jakoveitsi on säädettävä siten, että: - sen etäisyss sahanterän hammaskehäsä ei yltä 5 mm. - sen alimman pisteen ja hammaskehän alimman pisteen välinen etäisyss ei ole 5 mm suurempi. ■ Rikkinäisiä sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan ja HAA-(oikaterä) teriä ei saa käytää. ■ Sahanterän runko ei saa olla paksumpi eikä haritus pienempi kuin jakoveitsen paksuus. Jakoveistä ei saa poistaa (poikkeus: upotustyö). ■ Sahanterää ei saa jarruttaa sivuun painamalla senjälkeen, kun laite on katkaistu. ■ Liikkuvan teränsuojaa ei saa kiinnittäa aukinaisena. ■ Pölkyn pyöriminon on estettävä sahanterän molemmu puolin. ■ Käynnystskytkintä ei saa käsinohjaussahauksessa lukita. ■ Yleensä työkalun A-luokan melutaso: Melutaso = 94dB(A)Äänenvoimakkuus = 107dB(A). Käytä kuulosuojaaimia! ■ Typpillisesti käsivarren tärinä on alle 2.5 m/s2.
Mitatu melutaso Tärinätaso	■ Yleensä työkalun A-luokan melutaso: Melutaso = 94dB(A)Äänenvoimakkuus = 107dB(A). Käytä kuulosuojaaimia! ■ Typpillisesti käsivarren tärinä on alle 2.5 m/s2.
SUOMI	46

Muutokset: Teksti, kuvat ja tekniset tiedod vastaavat käytöbojjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksesta johtuvin muutoksinpi nidätëan.

Käytö		Elektroninen pyörösaha sahaa tarkasti pitkittäin ja järirin puuta, muoveja ja alumiinia.
Verkkolitäntä		Koneen saa liittää vain 1-vaïheisen vaihtovirtaan tyyppilven mukaiselle jännitteelle.Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittäemyö ilman maadoituskosketinta oleviin pistorasioihin.Kone on radiohäriösuojattu Eurooppanormin EN 55014 mukaan.
Terän vaihto	1.	Irrota aina pistotulppa seinäkosketttimesta ennen koneeseen tehtäviä toimempiteitä.
	2.	Siirrä heiluriteräsojuia taaksepäin, pidäsiità kiinni. Kiinnità työkara paikalleenasettamalla puukiila sahanteränhampaan ja pohjalevyn välän.
	3.	Irrota kiinnitysruvi kuusiokoloavaimella.Irrota välilevy ja kiinnitysley
	4.	Sahanterän asennus tapahtuupäinvastaisessa järestyksessä.Sahanterän merkityn nuolen ja pyörimisuntaa osoittavan nuolen on oltayhtäpitäviä (kulkusuunta).
SUOMI	47	HK 46 N
Leikkaus-syvyden sātö	Jotta leikkauspinta olisi mahdollisimman siisti, valitse leikkaussyyvys 5 mm suurremmaksi kuin materiaalin paksuus mikäli mahdollista.Löysää siipimutteria leikkaussyyvden sātöön, sādà leikkaussyyvys steikostaja kirstä siipimutteri jälleen.
Leikkauskulman sātö	Löysää siipimuttereita, sādäleikkauskulma steikostaja kirstasipimutterit jälleen.Tarkista kulma tekemällä koesahaus
Jakoveitsi	Jakoveitsen ja terän välinen rako ei saa olla yli 5 mm. Jos jakoveitsi on irrotettu (esim. upotussaustensen takia), rako pitää sāilyttää samana jakoveistä takaisinpaikalleen asennettaessa.
Jakoveitsenirrotaminen	Avaa jakoveitsen † kiinnitysruvi ja irrota jakoveitsi.Kiinnità jakoveitsi aina esim.Upotussaustensen jälleen ennen kuin alat tehdä tavallisia sahauksia.
Jakoveitsensātö	Sādä jakoveitsen ja sahanteränHAMmaskehän välinen etäisysskorkeintaan 5 mm suuruseksi sekäjakoveitsen kärjen ja sahanterän syvimmän pisteen etäisyss toisistaan korkeintaan 5 mm suuruseksi.
Purunpoisto / Pölynpoisto(Lisäläite*)	Koneeseen voi liittää polypussin taiadapterilla imulekun.Käytettäväksi suositellaan AEG:nelektronista märkä- ja kuivaimuria NTE 1100. Silsoin on mahdolista liittää kone suoraan märkä-kuivaimurinkojepistorasiaan. Koneen käynistyksestä alkaa märkä-kuivaimuri toimia automaattisesti.* Ei sisälyvakiovarustukseen, saatavana lisätervikkeena.
SUOMI	48	HK 46 N
Suuntaisoh-jaimen säätö	Löysää suuntaisohjämen siipimutteria ja säädä suuntaisohjämen säätömerkinnösähaluttu leikkausleveys. Kiristä siipimutteri jälleen.
Käynnistyskytkin	Turvallisuussyistä on ko. sähkötyökalu varustetu kytkemisen estolla ja On-Ei-kytkintä ei voi lukita.Käynnistys: Paina lukitusnuppi eteen ja sittenkäynnistysyktkimestä.Pysäytys: Käynnistysyktkimen vapautus.
Käytövihjeitä	1. Käynnistä kone ja aseta pohjaleyn etureuna sahattavan aineen reunalle.2. Käytä sahan sivuohjainta tai saeha piirtämäsi sahauslinjan mukaan.3. Pidä sahasta molemmän käsin lujasti kiinnä aläkä työnnä liian kovaa.
	Sahauslinjaa pitkin sahattaessa linja pidetään pohjaleyn uakossa sahauskulman mukaisessa kohdassa.-saha suorassa kulmassa, sahausklan merkki "0"-saha 45° kulmassa, sahausklan merkki "45".Vinosahauksissa sivuohjain tätyyy asettaa sahauskulman mukaiseen kohtaan.Varmuuden vuoksi on hyvä tehdä koesahaus.Sivuohjämen kera voi sahata enintään 250 mm leveitä kappaleita. Leveämpien kappaleiden sahauskessa voi käytä ohjainlistaa (lisävaruste) tai kiinnittäohjalmeksi laudan tai listen.Helposti lohkeilevan aineen sahauskuran reunsten lohkelemisen estämiseksi sahauskilalle voidaan kiinnittä ahut teippi kuten maalarin- tai muoviteippi.Sileäpintaseen teippiin voi piirtä sahausklinjankin. Sahauskilalle voi valtoehtoisesti kiinnittaa ohuen laudan tai levynsuikaleen. Nämäkin estävät sahattavan aineen lohkeilun.
SUOMI	49	HK 46 N
Huolto		Pidä moottorin ilmanottoaukot puhtaina. Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hillet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käytööhjeessa kuvattujen osien vaildossa. (esite takuu/huoltolikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmernumberisen numeron seuraavasta oositteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
