Type de produit	Visseuse sans fil
Marque	Makita
Modèle	BFT041F
Tension nominale	14,4 V CC
Vitesse à vide	800 min⁻¹
Couple de serrage (joint rigide)	1 - 4 N·m
Couple de serrage (joint souple)	1 - 4 N·m
Dimensions (L × l × H)	191 mm × 72 mm × 266 mm
Poids net (avec batterie, EPTA 01/2003)	1,5 kg
Utilisation prévue	Vissage dans le bois, le métal et le plastique
Alimentation	Batterie lithium-ion Makita 14,4 V (non incluse)
Embout / douille compatibles	Profondeur orifice : 12 mm (type A) ou 17 mm (type B)
Fonctions principales	Couple réglable, arrêt automatique, inverseur de rotation, lampe LED, témoin DEL/avertisseur sonore
Niveau de pression sonore (LpA)	70 dB(A) ou moins, incertitude K = 3 dB(A)
Émission de vibrations (vissage sans impact)	a_h ≤ 2,5 m/s², incertitude K = 1,5 m/s²
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser d’essence, benzine, diluant ou alcool
Sécurité	Arrêt automatique en cas de surchauffe, batterie faible, ou double frappe ; protection contre les courts-circuits
Pièces détachées et réparabilité	Réparations exclusivement en centre de service agréé Makita avec pièces d’origine
Accessoires recommandés	Batterie et chargeur Makita authentiques, poignée de réglage, protecteur, ensemble poignée, tête anti-choc en retour
Garantie et conformité CE	Conforme aux directives 2006/42/CE et norme EN60745

FOIRE AUX QUESTIONS - BFT041F MAKITA

Comment installer ou retirer l'embout sur la visseuse Makita BFT041F ?

Tirez le manchon dans le sens de la flèche, insérez l'embout à fond dans le manchon, puis relâchez le manchon pour l'immobiliser. Pour retirer, tirez à nouveau le manchon et retirez l'embout. Assurez-vous que l'embout est bien enfoncé pour un bon verrouillage.

Comment régler le couple de serrage sur le modèle BFT041F ?

Retirez d'abord la batterie. Desserrez la vis de l'anneau, tournez la bague avant pour exposer l'orifice. Remettez la batterie, appuyez brièvement sur la gâchette pour faire tourner la bague de réglage, puis retirez la batterie. Utilisez la poignée de réglage en option insérée dans l'orifice : tournez dans le sens horaire pour augmenter le couple, antihoraire pour le diminuer. Alignez la ligne jaune sur la valeur souhaitée. Testez avec un testeur de couple, puis serrez la vis de l'anneau.

Que signifie le témoin DEL violet clignotant sur l'outil ?

Le témoin DEL violet clignotant accompagné de longs signaux sonores indique un niveau de charge faible de la batterie. Remplacez la batterie par une batterie complètement chargée.

Comment inverser le sens de rotation de la visseuse ?

Utilisez le levier inverseur situé près de la gâchette. Poussez-le du côté A pour une rotation dans le sens horaire (serrage) et du côté B pour le sens antihoraire (dévissage). Ne changez le sens que lorsque l'outil est complètement arrêté. Placez toujours le levier en position neutre quand l'outil n'est pas utilisé.

Quelles sont les précautions de sécurité à prendre avec la batterie ?

Ne démontez pas la batterie, ne la court-circuitez pas, ne l'exposez pas à l'eau ou à la pluie, ne la jetez pas au feu. Si l'électrolyte entre en contact avec les yeux, rincez abondamment à l'eau et consultez un médecin. Arrêtez immédiatement l'utilisation si le temps de fonctionnement devient anormalement court. Chargez la batterie uniquement dans une plage de température de 10 à 40 °C.

Comment allumer la lampe LED de la visseuse Makita BFT041F ?

La lampe s'allume automatiquement lorsque vous appuyez sur la gâchette. Elle reste allumée tant que la gâchette est enfoncée et s'éteint environ 10 secondes après le relâchement. Nettoyez la lentille avec un chiffon sec pour maintenir un bon éclairage.

Que faire si le témoin DEL clignote rapidement en rouge ?

Un clignotement rapide en rouge accompagné de courts signaux sonores indique une surchauffe du contrôleur ou du moteur. Retirez immédiatement la batterie et laissez l'outil refroidir. Si le problème persiste, contactez un centre de service agréé Makita.

Quels types de vis peut-on serrer avec cet outil ?

L'outil est conçu pour le vissage dans le bois, le métal et le plastique. Il peut également serrer des vis à bois, des boulons hexagonaux, etc., à condition d'utiliser l'embout ou la douille appropriée et de respecter les limites de couple et d'angle de rotation (360° maximum).

Comment entretenir la visseuse sans fil Makita BFT041F ?

Avant tout entretien, retirez la batterie et assurez-vous que l'outil est hors tension. Nettoyez les parties extérieures avec un chiffon sec. N'utilisez jamais d'essence, benzine, diluant ou alcool qui pourraient abîmer le plastique. Les réparations doivent être effectuées exclusivement par un centre de service agréé Makita avec des pièces d'origine.

Pourquoi la visseuse s'arrête-t-elle automatiquement pendant le vissage ?

L'arrêt automatique se produit lorsque le couple de serrage préréglé est atteint, évitant un serrage excessif. Cela est normal et indique que la vis est correctement serrée. Si l'outil s'arrête avant d'atteindre le couple voulu, vérifiez le niveau de batterie ou la température de l'outil. Un arrêt accompagné d'un témoin violet indique une batterie faible.

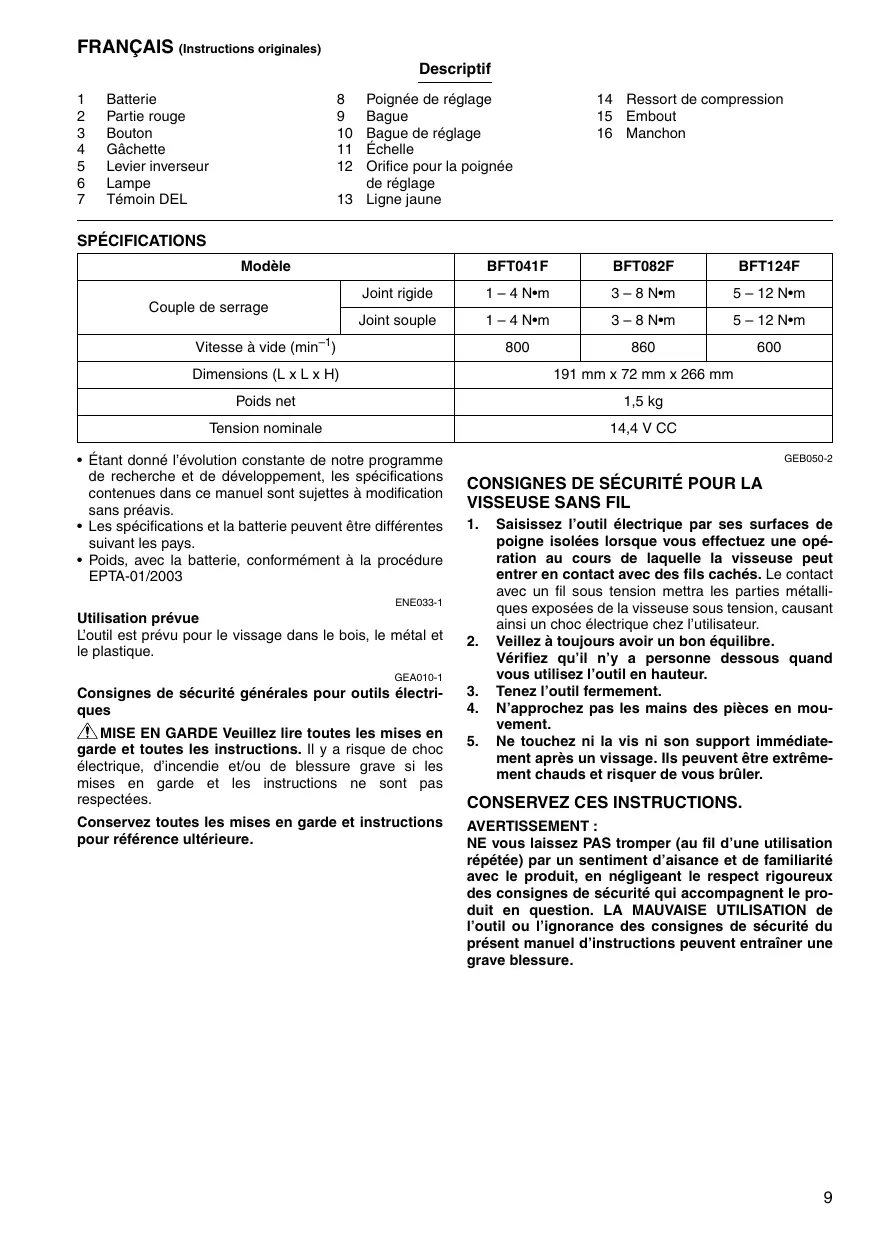

MODE D'EMPLOI BFT041F MAKITA

Manuel d'instructions

D Akku-Schrauber

Betriebsanleitung

8 Poignée de réglage

14 Ressort de compression

2 Partie rouge

9 Bague

15 Embout

3 Bouton

10 Bague de réglage

16 Manchon

4 Gachette

11 Echelle

5 Levier inverseur

12 Orifice pour la poignée

6 Lampe

de réglage

7 Témoin DEL

13 Ligne jaune

SPECIFICATIONS

Modèle		BFT041F	BFT082F	BFT124F
Couple de serrage	Joint rigide	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
	Joint souple	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
Vitesse à vide (min-1)		800	860	600
Dimensions (L x L x H)		191 mm x 72 mm x 266 mm
Poids net		1,5 kg
Tension nominale		14,4 V CC

GEB050-2

• Étant donné l'évolution constante de notre programme de recherche et de développement, les specifications containues dans ce manuel sont sujéttes à modification sans préavis.
• Les specifications et la batterie peuvent être différentes suivant les pays.
• Poids, avec la batterie, conformément à la procédure EPTA-01/2003

ENE033-1

Utilisation prévue

L'outil est prévu pour le vissage dans le bois, le métal et le plastique.

GEA010-1

Consignes de sécurité generales pour outils ELECTriques

MISE EN GARDE Veuillez dire toutes les mises en garde et toutes les instructions. Il y a risque de chocolélectrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conserve toutes les mises en garde et instructions pour reference ultérieure.

CONSIGNES DE SECURITE POUR LA VISSEUSE SANS FIL

1. Saisissez l'utilé électricque par ses surfaces de poigne isolées lorsqu'vous effectuez une opération au cours de laquelle la visseuse peut entrer en contact avec des fils cachés. Le contact avec un fil sous tension mettra les parties metalliques exposées de la visseuse sous tension, causant ainsi un choc électricque chez l'utilisateur.
2. Veillez à plusieurs avoir un bon équilibre.
   Vérifiez qu'il n'y a personne dessous quand vous utilisez l'outil en hauteur.
3. Tenez l'outil fermement.
4. N'approche pas les mains des pieces en mouvement.
5. Ne touchez ni la vis ni son support immédiatement après un vissage. Il peuvent être extrément chauds et risquer de vous brûler.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE you laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagné le produit en question. LA MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du present manuel d'instructions peuvent entraîner une grave blessure.

CONSIGNES DE SECURITE IMPORTANTES

POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avecaucun matériel conducteur.
(2) Évitez de ranger la batterie dans un contèneur avec d'autres objets metalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie pourrait provquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits ou la température risque d'atteindre ou de dépasser 50^ .
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exposer au contact du feu.
3. Prenez garde d'échapper ou de heurter la batterie.
4. N'utilise pas la batterie si elle est abimée.

CONSERVEZ CES INSTRUCTIONS.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée.
   Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la temperture de la pierce se trouve entre 10^ et 40^ . Avant de charger une batterie chaude, laissez-la refroidir.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retiree avant de I'ajuster ou de verifier son fonctionnement.

Installation et retrait de la batterie (Fig. 1)

• Mettez toujours l'util hors tension avant d'insérer ou de-retirer la batterie.
• Pourrirer la batterie,sortez-la de l'outil tout en faisant glisser le bouton à l'avant de la batterie.
  Pour insérer la batterie, alignez sa languette sur l'enteille à l'intérieur du carter, puis glissez la batterie en place. Insérez-la toutes bien à fond, jusqu'à ce qu'elle se verrouille en émettant un léger bruit sec. Si vous pouvè voir la partie rouge de la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée. Insérez-la à fond, jusqu'à ce que la partie rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l'outil, en vous blessant ou en blessant une personne qui se trouve pres de vous.
• Ne forcez jamais quand vous introduzez la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement.

Interrupteur (Fig. 2)

ATTENTION :

• Avant d'insérer la batterie dans l'outil, vérifie toujours que la gachette fonctionne bien et revient en position d'arrêt lorsque relachée.

Pourmettre l'outil en marche,appuyez simplement sur la gachette.Pour l'arreter,relachez la gachette.

Marche arrirée (Fig. 3)

ATTENTION :

• Avant d'utiliser l'outil, vérifietzousljeens de rotation.
• N'activez l'inverseur qu'une fois l'outil parfaitement arrêté. Vous risqueriez d'endommager l'outil en changeant le sens de rotation avant que l'outil ne soit arrêté.
• Lorsque vous n'utilise pas l'outil, placez toujours le levier inverseur en position neutre.

Cet outil est muni d'un inverseur pour changer le sens de rotation. Enforcez le levier inverseur du cotoé A pour une rotation dans le sens des aiguilles d'une montre, ou du cotoé B pour une rotation en sens inverse.

La pression sur la gâchette n'est pas possible lorsque le levier inverseur se trouve en position neutre.

Allumage de la lampe (Fig. 4)

ATTENTION :

• Ne regardez pas directement la lumière ou la source de lumière.

Appuyez sur la gachette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gachette est maintenance. Lorsque vous relâchéz la gachette, la lumière s'éteint au bout de 10 secondes.

NOTE :

Utilisez un chiffon sec pour essuyer les saletés qui recouvent la lentille de la lampe. Prénez garde de rayer la lentille de la lampe, sinon sa capacité d'éclairage sera affectée.

Le témoin DEL / l'avertisseur sonore de l'outil indique les fonctions suivantes.

Témoin DEL / Avertisseur sonore (Fig. 5)

État du témoin DEL/vertisseur sonore		Fonction	État	Mesure à prendre
Témoin DEL	Avertisseursonore
S'allume dans l'ordre suivant: vert → rouge → bleu → blanc.	Série de très courts signaux sonores	Vérifiez le bon fonctionnement du témoin DEL, de la lumière et de l'avertisseur sonore (la première fois que vous appuyez sur la gâchette après l'insertion d'une batterie dans l'outil).	Assurez-vous que les témoins DEL vert, rouge, bleu et blanc s'allument et que l'avertisseur sonore sonne correctement.	—
S'allume en vert pendant environ 1 seconde.	—	Serrage à arrêt automatique	Cette fonction s'active lorsque l'outil a atteint le couple de sergage pré régé et que le serrage s'est effectué normalement. Cela permet d'éviter un sergage excessif.	—
Clignote lente-ment en violet.	Série de longs signaux sonores	Avertissement : niveau de charge de la batterie	Indique qu'il est temps de rem-placer la batterie, sa puissance ayant diminué.	Remplacez la batterie par une autre complètement chargée.
S'allume en violet.	Long signal sonore	Vérification du niveau de charge de la batterie et arrêt automatique	Cette fonction s'active lorsque la batterie est presque complètement épuisée. L'outil s'arrête alors immidiatement.	Remplacez la batterie par une autre complètement chargée.
S'allume alternativement en rouge et en vert.	Série de courts signaux sonores	Anti-reinitialisation du contrôleur	Cette fonction s'active lorsqu'une baisse anormale de tension survient sur la batterie pour une raison quelconque, et l'outil s'arrête.	Remplacez la batterie par une autre complètement chargée.
		Panne du moteur	Cette fonction s'active en cas de panne du moteur.	Apportez-le dans un centre de service après-vente Makita/agréé.
Clignote rapide-ment en rouge.	Série de courts signaux sonores	Surchauffe	Cette fonction s'active si la tempéature du contrôleur ou du moteur augmente jusqu'à un niveau élevé et l'outil s'arrête.	Retirez immédi表态 la batterie et laissez refroidir l'outil.
Clignote alternativement en rouge et en jaune.	Long signal sonore	Avertissement de ser-rage insuffisant	Le serrage sera insuffisant si vous relâchez la gâchette de l'outil avant l'activation de l'embrayage.	—
		Détection de double frappe	Cette fonction s'active lorsqu'une vis est resserrée après le serrage.	—

Réglage du couple de serrage (Fig. 6)

Pour serrer des vis de mécanique, des vis à bois, des boulons hexagonaux, etc., avec un couple de serrage donné, procédez au réglage du couple de serrage de la façon suivante.

1. Retirez d'abord la batterie de l'outil.
2. Desserrez puis retirez la vis qui retient l'anneau.
3. Tournez manuellesl la bague à l'avant de l'outil de sorte que l'orifice soit visible sous la bague.
4. Mettez la batterie en place et appuyez sur la gachette. Relâché-z-la pour que la bague de réglage tourne et que l'orifice devienne visible, tel qu'illustré (Fig. 7). Retirez ensuite la batterie.
5. Utilisez la poignée de réglage en option pour régler le couple de serrage. Insérez la broche de la poignée de réglage dans l'orifice à l'avant de l'outil. Tournez ensuite la poignée de réglage dans le sens des aiguilles d'une montre pour augmenter le couple de serrage, et dans le sens inverse pour le réduire.
6. Alignez la ligne jaune sur le numero désiré de l'échelle du couple de serrage.
7. Insérez la batterie et assurez-vous que le couple de serrage est bien réglo, au moyen d'un testeur de couple de serrage.
8. Tournez la bague à l'avant de l'outil puis serrez la vis pour fixer la bague.

NOTE :

• Les numérios inscrits sur l'échéelle du couple de serrage permettent d'effectuer un réglage approximatif sur le couple de serrage déséré.

ASSEMBLAGE

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retiree avant d'effectuer tout travail dessus.

Pour installer ou-retirer I'embout ou la douille (Fig.8 et 9)

Utilisez uniquement l'embout ou la douille dotés d'une partie à insérer, tel qu'illustré.

Pour outil dote d'un orifice à embout peu profond :
A=12 mm, B=9 mm
Pour outil dated'un orifice à embout profond :
A=17 mm, B=14 mm

N'utilisez aucun(e) autre embout ou douille.

Pour installer l'embout, tirez le manchon dans le sens de la flèche puis inséréz l'embout à fond dans le manchon. Relâchéz ensuite le manchon pour immobiliser l'embout. Pour-retirer l'embout, tirez le manche dans le sens de la flèche et tirez fermement sur l'embout.

NOTE :

• Si l'embout n'est pas inséré assez profondement dans le manchon, ce dernier ne returnera pas sur sa position initiale et l'embout ne sera pas bien immobilisé. Dans ce cas, insérez à nouveau l'embout en suivant bien les instructions ci-dessus.

UTILISATION

Placez la pointe de l'embout dans la tete de vis et appliquez une pression sur l'outil. Mettez ensuite l'outil sous tension. Lorsque l'embrayage s'active, le moteur s'arrête automatiquement. Relâchez ensuite la gachette. (Fig. 10)

NOTE :

Assurez-vous que I'embout se trouve inséré bien droit dans la tête de vis, faute de quoi la vis et/ou le foret risquent de s'endommager.

Limites de la capacité de serrage

Utilisez l'outil à l'intérieur de sa plage d'angle de rotation, qui s'étend jusqu'à 360^ . Si vous utilisez l'outil en dépassant la limite supérieure de cette plage, l'embrayage ne s'active pas. De plus, l'outil ne peut pas fournir un couple de serrage suffisant (le témoin DEL clignote lentement ou s'allume en violet).

NOTE :

• L'angle de rotation fait reférence à l'angle sur lequel une vis ou un boulon tourne lorsque l'outil passe de 50% à 100% du couple désire.
• Lors de l'utilisation de la batterie à basse température, il arrive parfois qu'un témoin d'advertissement et un avertisseur sonore signalent que la batterie est faible et que l'outil doit être arrêté. Dans ce cas, il se peut que la capacité de serrage soit inférieure à cette spécifiée dans ce manuel, même si vous utilise une batterie chargee.

ENTRETIEN

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et que la batterie est retiree越发 avant d'y efectuer tout travail d'inspection ou d'entretien.
- N'utilisez jamais d'essence, benzine, diluant, alcohol ou autre produit similaire. Ceia risquérait de provquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la SECURITE et la FIABILITÉ du produit, les réparations, travaux d'entretien et autres réglages doivent être effectuels dans un centre de service Makita agrée, exclusivement avec des pieces de rechange Makita.

ACCESSIONS

ATTENTION :

• Ces accessoires ou pieces complémentaires sont recommendés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pieces qu'aux fins auxquelles ils ont ete concus.

Si vous désírez obtenir plus de détails concernant ces accessoires, veuilles contacter le centre de service après-vente Makita le plusprés.

• Batterie et chargeur Makita authentiques
• Poignée de réglage
• Protecteur
• Ensemble poignée
• Poignée 37
  Tete anti-choc en retour

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745 :

Niveau de pression sonore (L_pA):70 dB (A) ou moins Incertitude (K) : 3 dB (A)

Le niveau de bruit en fonctionnement peut dépasser 80 dB (A)

Porter des protecteurs anti-bruit

ENG204-2

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Mode de travail : vissage sans impact

Émission de vibrations (a_h): 2,5 m/s^2 ou moins

Incertitude (K): 1,5 m/s²

ENG901-1

• La valeur d'émission de vibrations déclarée a été mesureée conformément à la méthode de test standard et peut être utilisé pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

L'émission de vibrations lors de l'usage réel de l'oultélectrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'oult est utilisé.
- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

ENH003-13

Pour les pays d'Europe uniquement

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, declare que la ou les machines suivantes :

Désignation de la machine : Visseuse sans fil

N° de modulo / Type : BFT041F, BFT082F, BFT124F

dont produit en série et

dont conformes aux Directives européennes suivantes:

2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745

La documentation technique est conservée par notre représentant/agree en Europe, à savoir :

Makita International Europe Ltd.

Variabilité (K): 1,5 m/s²
