Producttype	Draadloze schroevendraaier
Merk	Makita
Model	BFT041F
Nominale spanning	14,4 V DC
Onbelast toerental	800 min⁻¹
Aanhaalmoment (stijve verbinding)	1 - 4 N·m
Aanhaalmoment (flexibele verbinding)	1 - 4 N·m
Afmetingen (L × B × H)	191 mm × 72 mm × 266 mm
Nettogewicht (met accu, EPTA 01/2003)	1,5 kg
Beoogd gebruik	Schroeven in hout, metaal en kunststof
Voeding	Makita lithium-ion accu 14,4 V (niet inbegrepen)
Compatibele bits / doppen	Gatdiepte: 12 mm (type A) of 17 mm (type B)
Belangrijkste functies	Instelbaar koppel, automatische stop, draairichtingschakelaar, LED-lamp, LED-indicator/geluidssignaal
Geluidsdrukniveau (LpA)	70 dB(A) of minder, onzekerheid K = 3 dB(A)
Trillingsemissie (schroeven zonder slag)	a_h ≤ 2,5 m/s², onzekerheid K = 1,5 m/s²
Onderhoud en reiniging	Afvegen met een droge doek; geen benzine, thinner of alcohol gebruiken
Veiligheid	Automatische stop bij oververhitting, lege accu of dubbelslag; bescherming tegen kortsluiting
Reserveonderdelen en repareerbaarheid	Reparaties uitsluitend in een erkend Makita-servicecentrum met originele onderdelen
Aanbevolen accessoires	Authentieke Makita accu en lader, instelhendel, beschermer, handgreepsamenstel, anti-terugslagkop
Garantie en CE-conformiteit	Conform de richtlijnen 2006/42/EG en norm EN60745

Veelgestelde vragen - BFT041F MAKITA

Hoe installeer of verwijder ik de bit op de Makita BFT041F schroevendraaier?

Trek de huls in de richting van de pijl, steek de bit volledig in de huls en laat de huls los om deze vast te zetten. Om te verwijderen, trekt u opnieuw aan de huls en verwijdert u de bit. Zorg ervoor dat de bit goed is ingedrukt voor een goede vergrendeling.

Hoe stel ik het aanhaalmoment in op model BFT041F?

Verwijder eerst de accu. Draai de ringschroef los, draai de voorste ring om de opening bloot te leggen. Plaats de accu terug, druk kort op de trekker om de stelring te laten draaien, verwijder dan de accu. Gebruik de optionele stelhendel die in de opening wordt gestoken: draai met de klok mee om het koppel te verhogen, tegen de klok in om het te verlagen. Lijn de gele lijn uit op de gewenste waarde. Test met een koppelmeter en draai vervolgens de ringschroef vast.

Wat betekent het knipperende paarse LED-lampje op het gereedschap?

Het knipperende paarse LED-lampje, samen met lange geluidssignalen, geeft een laag accuniveau aan. Vervang de accu door een volledig opgeladen accu.

Hoe draai ik de draairichting van de schroevendraaier om?

Gebruik de draairichtingschakelaar bij de trekker. Duw deze naar kant A voor rechtsom draaien (vastdraaien) en naar kant B voor linksom draaien (losdraaien). Verander alleen van richting als het gereedschap volledig stilstaat. Zet de schakelaar altijd in de neutrale stand wanneer het gereedschap niet wordt gebruikt.

Welke veiligheidsmaatregelen moet ik nemen met de accu?

Demonteer de accu niet, sluit deze niet kort, stel deze niet bloot aan water of regen, gooi deze niet in het vuur. Als elektrolyt in de ogen komt, spoel dan overvloedig met water en raadpleeg een arts. Stop onmiddellijk met gebruik als de gebruiksduur abnormaal kort wordt. Laad de accu alleen bij een temperatuur tussen 10 en 40 °C.

Hoe schakel ik de LED-lamp van de Makita BFT041F schroevendraaier in?

De lamp gaat automatisch aan wanneer u op de trekker drukt. Hij blijft aan zolang de trekker wordt ingedrukt en gaat ongeveer 10 seconden na het loslaten uit. Reinig de lens met een droge doek om een goede verlichting te behouden.

Wat moet ik doen als het LED-lampje snel rood knippert?

Snel rood knipperen met korte geluidssignalen duidt op oververhitting van de regelaar of motor. Verwijder onmiddellijk de accu en laat het gereedschap afkoelen. Neem contact op met een erkend Makita-servicecentrum als het probleem aanhoudt.

Welke soorten schroeven kunnen met dit gereedschap worden vastgedraaid?

Het gereedschap is ontworpen voor schroeven in hout, metaal en kunststof. Het kan ook houtschroeven, zeskantbouten, enz. vastdraaien, mits de juiste bit of dop wordt gebruikt en de koppel- en draaihoeklimieten (maximaal 360°) worden gerespecteerd.

Hoe onderhoud ik de draadloze Makita BFT041F schroevendraaier?

Verwijder voor onderhoud de accu en zorg dat het gereedschap spanningsloos is. Reinig de buitenkant met een droge doek. Gebruik nooit benzine, thinner of alcohol, omdat dit het plastic kan beschadigen. Reparaties mogen uitsluitend worden uitgevoerd door een erkend Makita-servicecentrum met originele onderdelen.

Waarom stopt de schroevendraaier automatisch tijdens het schroeven?

De automatische stop treedt op wanneer het ingestelde aanhaalmoment is bereikt, waardoor overmatig aandraaien wordt voorkomen. Dit is normaal en geeft aan dat de schroef correct is vastgedraaid. Als het gereedschap stopt voordat het gewenste koppel is bereikt, controleer dan het accuniveau of de temperatuur van het gereedschap. Een stop met een paarse indicator duidt op een lege accu.

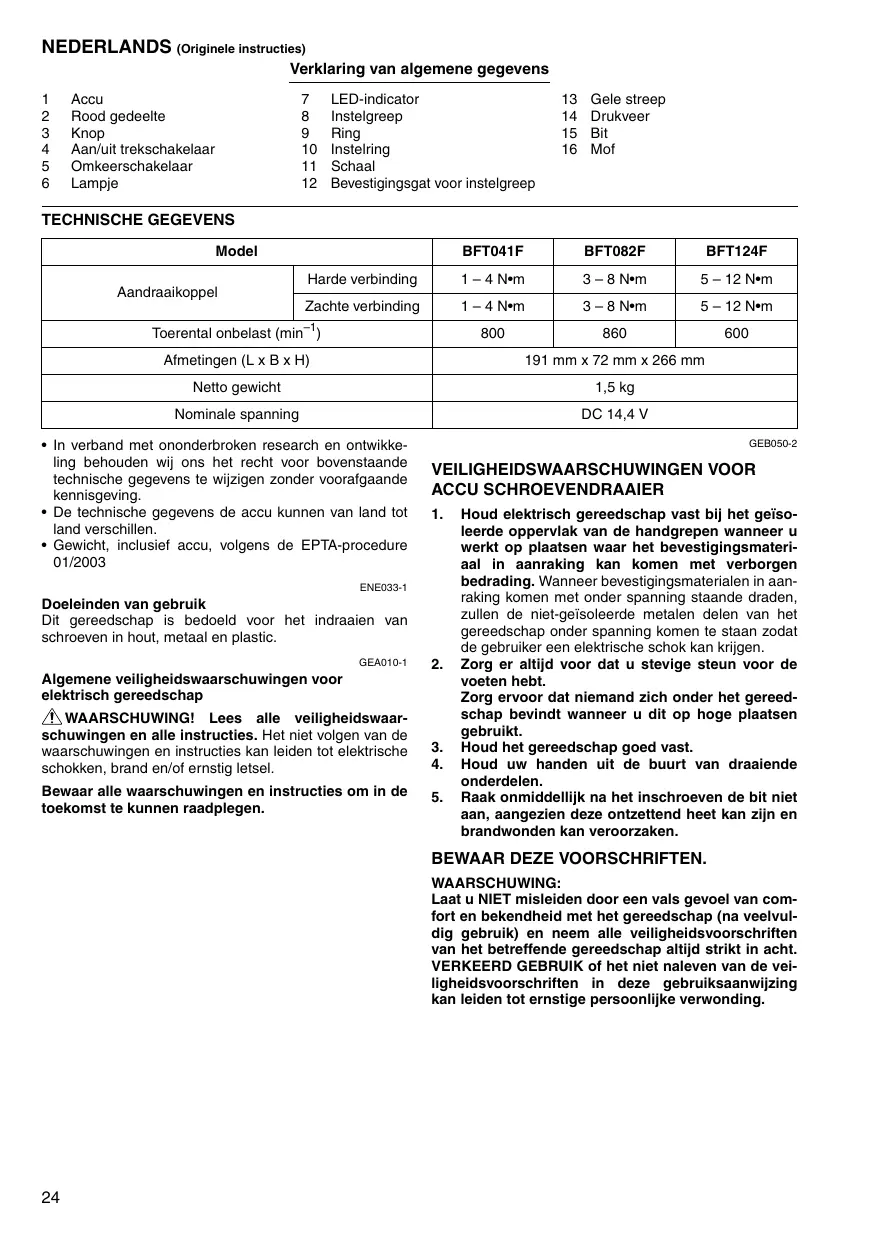

GEBRUIKSAANWIJZING BFT041F MAKITA

Verklaring van algemene gegevens

1	Accu	7	LED-indicator	13	Gele streep
2	Rood gedeelte	8	Instelgreep	14	Drukveer
3	Knop	9	Ring	15	Bit
4	Aan/uit trekschakelaar	10	Instelring	16	Mof
5	Omkeerschakelaar	11	Schaal
6	Lampje	12	Bevestigingsgat voor instelgreep

TECHNISCHE GEGEVENS

Model		BFT041F	BFT082F	BFT124F
Aandraaikoppel	Harde verbinding	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
	Zachte verbinding	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
Toerental onbelast (min-1)		800	860	600
Afmetingen (L x B x H)		191 mm x 72 mm x 266 mm
Netto gewicht		1,5 kg
Nominale spanning		DC 14,4 V

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische gegevens de accu können van land tot land verschillen.
  Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003

ENE033-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en plastic.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB050-2

1. Houd elektrisch gereedschap vast bij het geiseleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het bevestigingsmaterial in aanraking kan komen met verborgen bedrading. Wonneer bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de Niet-geiseleerde metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.
2. Zorg er alkijd voor dat u stevige steun voor de voeten hebt.
   Zorg ervoor dat niemand zich onder het gereed-schap bevindt wanner u dit op hogeplaatsen gebruikt.
3. Houd het gereedschap goed vast.
4. Houd uw handen uit de buurt van draaiende onderdelen.
5. Raak onmiddelijk na het inschroeven de bit Niet aan, aangezien deze ontzetend heet kan zijn en brandwonden kan veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig geleuik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap aktijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gelebruksaanwijzing kan leiden tot ernstige personlijkke verwonding.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, aandachtig door alvorens de acculader in genruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de acu kan oorzaak zichn van een grote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde accu.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tusen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap at te stellen of te controlenen.

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te installereren of te verwijderen
• Om de accu te verwijderen, haalt u deze uit het gereed-schap terwijl u de knop op de voorkant van de accu-verschift.
• Om de accu te installereren, doet u de tong op de accu overeenkomen met de groef in het huis van het gereedschap, en dan schuift u de accu erin. Schuif de accu zo ver möglichk erin totdat ze op zichplaats vastklijk. Als het rode gedeelte op de bovenkant van de knop nog zichtaar is, zit de accu Niet volledig erin. Schuif hem volledig erin totdat het rode gedeelte nicht meer zichtaar is. Als u dit Niet doet, kan de accu per ongeluk eruit vallen en uzelf of andere personen in uw omgeving verwonden.
• Als de accu moeilijk in de houder gaat, moet u Niet proberen om hem met geweld erin te duwen. Als de accu eriet gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen,要去 altijd controeren of de aan/uit trekschakelaar juices Werkt en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap te starten drukt u gewoon de aan/uit trekschakelaar in. Laat de aan/uit trekschakelaar los om het gereedschap te stoppen.

Werking van de omkeerschakelaar (Fig. 3)

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert verwijl de schroefbit nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner het gereedschap nicht worden gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf ziche A voorrechtse draairichting, en vanaf ziche B voor linkse draairichting.

Wanneer de omkeerschakelaar in de neutrale stand staat, kan de aan/uit trekschakelaar nicht worden ingedrukt.

Aanzetten van de lamp (Fig. 4)

LET OP:

• Kijk Niet direct in het Licht van de lamp.

Druk de aan/uit trekschakelaar in om de lampaan te zieten. De lamp blijft branden zolang als u de aan/uit trekschakelaar ingedrukt houdt. De lamp gaat automatischuit 10 seconden na het loslaten van de aan/uit trekschakelaar.

OPMERKING:

• Gebruik een droge doeok om vuil op de lamplens eraf te vegen. Pas op dat u geen krassen maakt op de lampens, sondern de verlichtingssterkte daardoor kan verminderen.

De LED-indicator / Pieptoon van het gereedschap geven de volgende functies aan.

LED-indicator / Pieptoon (Fig. 5)

Status van LED-indicator/pieptoon		Functie	Status	Te nemen maatregel
LED-indicator	Pieptoon
Brandt achefter-eenvolgensGroen→Rood→Blauw→Wit.	Een reekszeer korte pieptonen	Controleer LED, de kleur en de pieptoon (wan- neer u de aan/uit trek-schakelaar voor het eerst intrekt nadat u een accu in het gereedschap hebt gestoken).	Controleer dat de LED groen, rood, blauw en wit brandt en de pieptoon klinkt.	—
Brandt groen gedurende ongeveer 1 seconde.	—	Automatisch stoppen met aandraaien	Deze functie treedt in werkung wanner het vooraf ingestelde aandraaikoppel is bereikt en de schroef volledig is aangedraaid. Hierdoor wordt voorkomen dat de schroef te vast worden aange-draaid.	—
Knippert lang-zaam paars.	Een reeks Lange pieptonen	Waarschuwing voor accuracapaciteit	Toont de geschikteijd voor het verwangen van de accu wanner de accurspanning zwak geworden is.	Vervang de accu door een volledig opgela-den accu.
Brandt paars.	Een Lange piepton	Controleren van de restereende.accuspanning en automatisch stoppen	Deze functie treedt in werkung wanner de accu bijna leeg is. Het gereedschap slopt dan onmiddelijk.	Vervang de accu door een volledig opgela-den accu.
Brandt beur-te-lings in rood en groen.	Een reeks korte pieptonen	Neutraliseren van het regelmechanisme	Wanner een abnormale verla-ging van de accurspanning om een of andere reden opttreedt, treedt deze functie in werkung en za het gereedschap stoppen.	Vervang de accu door een volledig opgela-den accu.
		Storing in de motor.	Deze functie treedt in werkung wanner de motor defect is.	Ga met het gereedschap maar een erkend Makita-servicecentrum.
Knippert snel in rood.	Een reeks korte pieptonen	Oververhitting	Deze functie treedt in werkung wanner de temperatuur van het regelmechanisme of van de motor te hoog worden en de motor stopt.	Haal de accu onmid-delloijk eruit en LAST het gereedschap afkoe-len.
Knippert beur-te-lings rood en geel.	Een lange piepton	Waarschuwing voor onvoldoende bevesti-gen.	Het bevestigen gebeurt onvol-doende wanner de aan/uit trek-schakelaar van het gereedschap wordt losgelaten voordat de kop-peling in werkung treedt.	—
		Dubbeltellingdetectie	Deze functie treedt in werkung wanner een schroef opniew wordt vastbezet na reeds te+zijn bevestigd.	—

Instellen van het aandraaikoppel (Fig. 6)

Wanner u kolomschroeven, houtschroeven, zeskante boute n.d. met een gespecifieerd aandraaikoppel wilt aandraaien, moet u het aandraaikoppel als volgt instellen.

1. Haal de accu uit het gereedschap.
2. Maak de bevestigingsschroef van de ring los en verwijder de schroef.
3. Draai met de hand de ring op de voorkant van het gereedschap zodat het gat onder de ring zichtaar wordt.
4. Installeer de accu en druk de aan/uit trekschakelaar in. Laat de aan/uit trekschakelaar los zodat de insteling draait en het gat zichtaar worden zoals afgebeeld (Fig. 7). Haal daarna de accu eruit.
5. Gebruik de los verkrijgbare instelgreep om het aan-draaikoppel in te stellen. Steek de pen van de instelgreep in het gat op de voorkant van het gereedschap. Draai daarna de instelgreep maar rechts om een groter aandraaikoppel in te stellen, ofaar links om een kleiner aandraaikoppel in te stellen.
6. Doe de gele streep overeenkomen met het gewenste ciderfer op de aandraaikoppelschaal.
7. Installeer de accu en gebruik een aandraaikoppel-testapparaat om te controlleren of het aandraaikoppel is ingesteld.
8. Draai de ring op de Voorkant van het gereedschap en draai verrolgens de schroef aan om de ring vast te zetten.

OPMERKING:

• De cijfers op de aandraaikoppelschaal dienen als een leidraad voor het instellen van het gewenste aandraaikkoppel.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Installeren of verwijderen van de schroefbit of sukbit (Fig. 8 en 9)

Gebruik uitsluitend schroefbits of sukbits met een insteekgedelte zoals aangegeven in de afbeelding.

Voor gereedschappen met een ondiepe bitinsteek-opening: A = 12mm B = 9mm

Voor gereedschappen met een diepe bitinsteek-opening: A = 17mm B = 14mm

Gebruik nooit andere schroefbits of sukbits.

Om de bit te installeren, trekt u de mof in de richting van de pijl en dan steekt u de bit zo ver möglichk in de mof. Laat daarna de mof los om de bit vast te zetten.

Om de bit te verwijderen, trekt u de mof in de richting van de pijl en dan trekt u de bit krachtig eruit.

OPMERKING:

• Als de bit Niet diep genoeg in de mof zit, zal de mof nicht waar zijn oorspronkelijke positie terugkeren zodat de bit Niet goed vast za zitten. Probeer in zo'n geval om de bit opniewu jeust erin te steken volgens de bovenstaande instructies.

BEDIENING

Plaats de punt van de schroefbit in de schroefkop en oefen druk uit op het gereedschap. Schakel daarna het gereedschap in. Wanner de koppeling ingrijpt, zar de motor automatisch stoppen. Laat daarna de aan/uit trekschakelaar los. (Fig. 10)

LET OP:

Zorg dat de schroefbit recht in de schroefkop zit, waar dat de schroef en/of schroefbit anders beschadigd kuren raken.

Toelaatbare aandraaicapaciteiten

Gebruik het gereedschap binnen het bereik van de draaiingshoek tot maximaal 360^ . Als u het gereedschap gebruikt boven de bovengrens van dit bereik, werkdt de koppelering niet. Het gereedschap kan tevens Niet voldoende aandraaikoppel leveren (LED-indicator knippert langzaam paars of brandt paars).

OPMERKING:

• De draaiingshoek is de hoek waar bij een schroef/bout draait wanner het gereedschapussen 50% en 100% van het gewenste koppel bereikt.
• Bij gelebruik van een accu op lage temperatuur, kennen het waarschuwingslampje en de zoemer soms een waarschuwing voor te laag accuvermogen geen zodate het gereedschap onmiddelijk za stoppen. In dit geval kan de aandraaicapaciteit lager zich dan is gespecifieerd in deze handleiding, ook wonneer een opgeladen accu worden gelebruikt.

ONDERHOUD

LET OP:

Zorg alsigtDat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten worden zerooorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verwangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschrenven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemd doel.

Wenst umeer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijkke Makita servicecentrum.

Originele Makita accu en acculader
Instelgreep
- Beschermkap
- Handgreepbasisset
Handgreep 37
- Terugslagvrijekop

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Geluidsdrukniveau (L_PA) : 70 dB (A) of lager

Onnauwkeurigheid (K): 3 dB (A)

Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden

Draag oorbeschemers

ENG204-2

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Toepassing: schroeven zonder slag

Trillingsemissie (a_h) : 2,5 m/s² of lager

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezruikt voor een beordeling vooraf van de blootsteling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroifen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkstandigheden (rekening houdend met allefasen van de bedrijsfscylus, zoals teijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draaait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita-machine(s):

Aanduiding van de machine: Accu schroevendraaier

Modelnr./Type: BFT041F, BFT082F, BFT124F

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zich gefabricierte in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentationie worden bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
