Tipo di prodotto	Avvitatore a batteria
Marca	Makita
Modello	BFT041F
Tensione nominale	14,4 V CC
Velocità a vuoto	800 min⁻¹
Coppia di serraggio (giunto rigido)	1 - 4 N·m
Coppia di serraggio (giunto flessibile)	1 - 4 N·m
Dimensioni (L × l × H)	191 mm × 72 mm × 266 mm
Peso netto (con batteria, EPTA 01/2003)	1,5 kg
Utilizzo previsto	Avvitatura in legno, metallo e plastica
Alimentazione	Batteria agli ioni di litio Makita 14,4 V (non inclusa)
Punta / bussola compatibili	Profondità foro: 12 mm (tipo A) o 17 mm (tipo B)
Funzioni principali	Coppia regolabile, arresto automatico, inversione di rotazione, lampada LED, spia LED/avvisatore acustico
Livello di pressione sonora (LpA)	70 dB(A) o inferiore, incertezza K = 3 dB(A)
Emissione di vibrazioni (avvitatura senza impatto)	a_h ≤ 2,5 m/s², incertezza K = 1,5 m/s²
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare benzina, diluente o alcol
Sicurezza	Arresto automatico in caso di surriscaldamento, batteria scarica, o doppia pressione; protezione contro i cortocircuiti
Ricambi e riparabilità	Riparazioni esclusivamente presso centri di assistenza autorizzati Makita con pezzi originali
Accessori consigliati	Batteria e caricabatterie originali Makita, impugnatura di regolazione, protezione, kit impugnatura, testa antiurto di ritorno
Garanzia e conformità CE	Conforme alle direttive 2006/42/CE e norma EN60745

Domande frequenti - BFT041F MAKITA

Come installare o rimuovere la punta sull'avvitatore Makita BFT041F?

Tirare il manicotto nella direzione della freccia, inserire la punta a fondo nel manicotto, quindi rilasciare il manicotto per bloccarla. Per rimuovere, tirare nuovamente il manicotto ed estrarre la punta. Assicurarsi che la punta sia ben inserita per un corretto bloccaggio.

Come regolare la coppia di serraggio sul modello BFT041F?

Rimuovere prima la batteria. Allentare la vite dell'anello, ruotare l'anello anteriore per esporre il foro. Reinserire la batteria, premere brevemente il grilletto per far ruotare l'anello di regolazione, quindi rimuovere la batteria. Utilizzare l'impugnatura di regolazione opzionale inserita nel foro: ruotare in senso orario per aumentare la coppia, antiorario per diminuirla. Allineare la linea gialla sul valore desiderato. Testare con un tester di coppia, quindi serrare la vite dell'anello.

Cosa significa la spia LED viola lampeggiante sull'utensile?

La spia LED viola lampeggiante accompagnata da lunghi segnali acustici indica un livello di carica basso della batteria. Sostituire la batteria con una completamente carica.

Come invertire il senso di rotazione dell'avvitatore?

Utilizzare la leva di inversione situata vicino al grilletto. Spingerla dal lato A per una rotazione in senso orario (serraggio) e dal lato B per il senso antiorario (svitamento). Cambiare direzione solo quando l'utensile è completamente fermo. Posizionare sempre la leva in posizione neutra quando l'utensile non è in uso.

Quali precauzioni di sicurezza prendere con la batteria?

Non smontare la batteria, non cortocircuitarla, non esporla ad acqua o pioggia, non gettarla nel fuoco. Se l'elettrolita entra a contatto con gli occhi, sciacquare abbondantemente con acqua e consultare un medico. Interrompere immediatamente l'uso se il tempo di funzionamento diventa anormalmente breve. Caricare la batteria solo in un intervallo di temperatura da 10 a 40 °C.

Come accendere la lampada LED dell'avvitatore Makita BFT041F?

La lampada si accende automaticamente quando si preme il grilletto. Rimane accesa finché il grilletto è premuto e si spegne circa 10 secondi dopo il rilascio. Pulire la lente con un panno asciutto per mantenere una buona illuminazione.

Cosa fare se la spia LED lampeggia rapidamente in rosso?

Un lampeggio rapido in rosso accompagnato da brevi segnali acustici indica un surriscaldamento del controller o del motore. Rimuovere immediatamente la batteria e lasciare raffreddare l'utensile. Se il problema persiste, contattare un centro di assistenza autorizzato Makita.

Quali tipi di viti si possono serrare con questo utensile?

L'utensile è progettato per l'avvitatura in legno, metallo e plastica. Può anche serrare viti per legno, bulloni esagonali, ecc., a condizione di utilizzare la punta o bussola appropriata e rispettare i limiti di coppia e angolo di rotazione (360° massimo).

Come effettuare la manutenzione dell'avvitatore a batteria Makita BFT041F?

Prima di qualsiasi manutenzione, rimuovere la batteria e assicurarsi che l'utensile sia spento. Pulire le parti esterne con un panno asciutto. Non utilizzare mai benzina, diluente o alcol che potrebbero danneggiare la plastica. Le riparazioni devono essere effettuate esclusivamente presso un centro di assistenza autorizzato Makita con pezzi originali.

Perché l'avvitatore si arresta automaticamente durante l'avvitatura?

L'arresto automatico si verifica quando viene raggiunta la coppia di serraggio preimpostata, evitando un serraggio eccessivo. Ciò è normale e indica che la vite è serrata correttamente. Se l'utensile si arresta prima di raggiungere la coppia desiderata, controllare il livello della batteria o la temperatura dell'utensile. Un arresto accompagnato da una spia viola indica una batteria scarica.

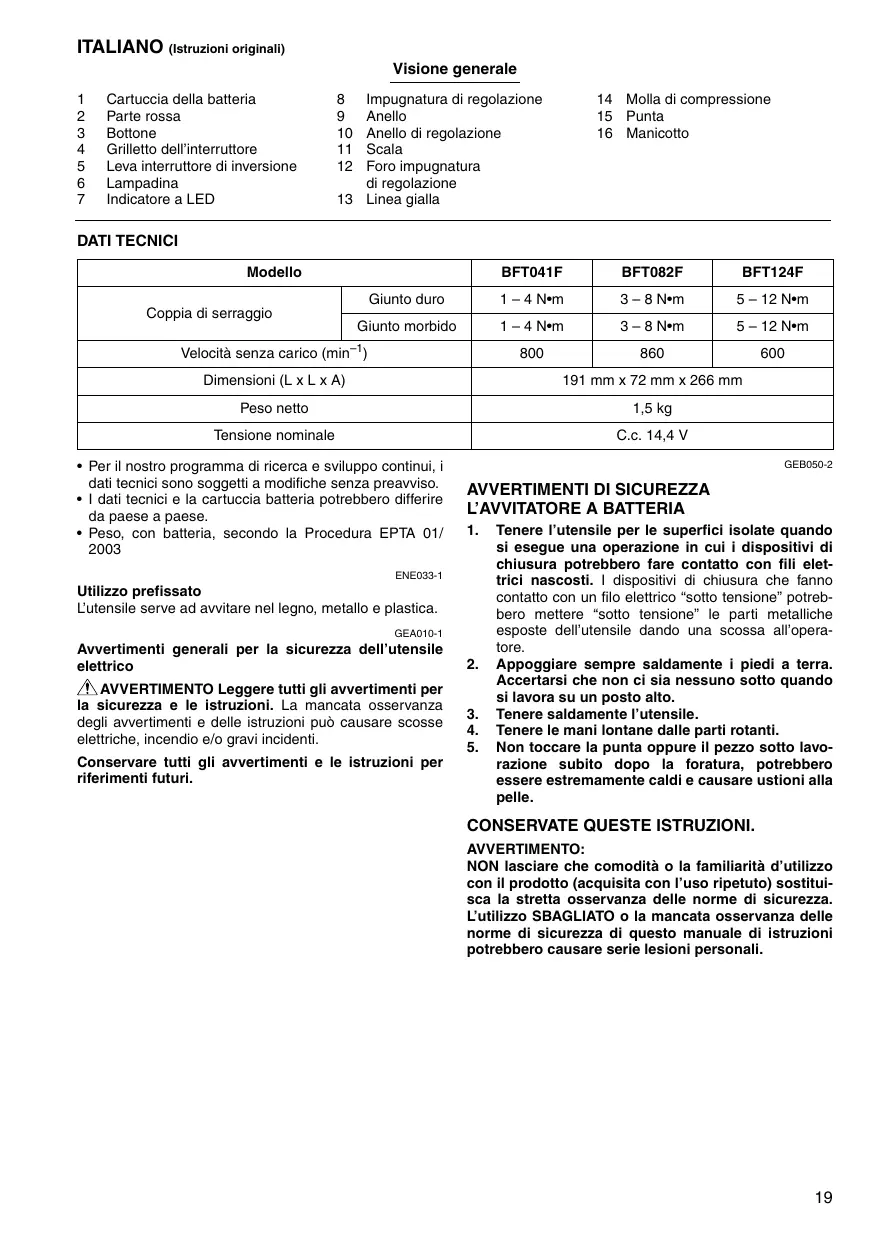

MANUALE UTENTE BFT041F MAKITA

I Avvitatore a batteria

Istruzioni per l'uso

NL Accu schroevendraier

Gebruiksaanwijzing

1 Cartuccia della batteria

8 Impugnatura di regolazione

14 Molla di compressione

2 Parte rossa

9 Anello

15 Punta

3 Bottone

10 Anello di regolazione

16 Manicotto

4 Grilletto dell'interruttore

11 Scala

5 Leva interrupttre di inversionione

12 Foro impugnatura

6 Lampadina

di regolazione

7 Indicatore a LED

13 Linea gialla

DATI TECHNICI

Modello		BFT041F	BFT082F	BFT124F
Coppia di serraggio	Giunto duro	1 - 4 N•m	3 - 8 N•m	5 - 12 N•m
	Giunto morbido	1 - 4 N•m	3 - 8 N•m	5 - 12 N•m
Velocità senza carico (min-1)		800	860	600
Dimensioni (L x L x A)		191 mm x 72 mm x 266 mm
Peso netto		1,5 kg
Tensione nominale		C.c. 14,4 V

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche della preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/2003

ENE033-1

Utilizzo prefissato

L'utensile serve ad avvitare nel legno, metallo e plastica.

GEA010-1

Avvertimenti generali per la sicurezza dell'utensile elettrico

AVERTIMENO Leggere tutti gli averimenti per la sicurezza e le istruzioni. La mancata osservanza degli averimenti e delle istruzioni cui poto causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avventimenti e le istruzioni per riferimenti futuri.

GEB050-2

AVVERTIMENTI DI SICUREZZA L'AVVITATORE A BATTERIA

1. Tenere l'utensile per le superfici isolate quando si esegue una operazione in cui i dispositivi di chiusura potrebbero fare contatto con fili elettrici nascosti. I dispositivi di chiusura che fanno contatto con un filo elettrico "sotto tensione" potrebbero mettere "sotto tensione" le parti metalliche esposte dell'utensile dando una scossa all'opera-tore.
2. Appoggiare sempre saldamente i piedi a terra. Accertarsi che non ci sa nessuno fatto quando si lavorava su un dato alto.
3. Tenere saldamente l'utensile.
4. Tenere le mani lontane dalle parti rotanti.
5. Non toccare la punta oppure il pezzo sotto lavorazione subito dopo la foratura, potrebbero essere extremamente caldi e causare usioni alla pelle.

CONSERVATE QUESTE ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituiasca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di struzioni potrebbero causare seriesioni personali.

ISTRUZIONI IMPORTANTI DI SICUREZZA

PER LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avventenze sul (1) carica-batteria, sulla (2) batteria e sul (3) prodotto che utilizes la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è divertato molto corto, smettere immediamente di useare l'utensile. Puo risultare un rischio di surriscaldamento, possibili uszioni e addirittura un'esplosione.
4. Se l'elettrolita va negli occhi, risciac quarli con acqua pulita e rivolgersi immediamente ad un medico. Puo risultare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con quale metallo conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contentore con altri oggetti metallici come i chiodi, le monetete, ecc.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili uszioni e addirittura un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50^ .
2. Non incinerire la cartuccia della batteria ancche se è gravamente danneggiata o è Completely esaurita. La cartuccia della batteria può esplodere e provocare un incendio.
3. Fare attentione a non lasciar cadere o a colpire la batteria.
4. Non usare una batteria danneggiata.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completeness.
   Smettere sempre di usare l'utensile e caricare la cartuccia della batteria quando si notatione che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completenesscara. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con la temperatura ambiente da 10^ a 40^ . Lasciar raffredare una cartuccia della batteria calda prima di caricarla.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controlare il funzionamento dell'utensile.

Installationo rimozione della batteria (Fig. 1)

• Spagnere sempre l'utensile prima di inserire o di rimuovere la batteria.
• Per rimuovere la batteria, estrarla dall'utensile spingendo il bottone sulla parte anteriore della batteria.
• Per inseire la batteria, allineare la linguetta della batteria con la scanalatura dell'alloggamento e spingerla in posizione. Inserirla sempre completeness finché si blocca in posizione con un piccolo scatto. Se la parte rossa sul lato superiore del bottone è visible, vuol dire che esta non è fissata completeness. Inserirla completeness finché la parte rossa non è più visible. In caso contrario, potrebbe cadere accidentally fuori dall'utensile causando lesioni all'operaatore o a chi gli è vicino.
• Non usare forza per inseire la batteria. Se esta non entra fácilmente, vuol dire che non viene inserta correttamente.

Azionamento dell'interruttore (Fig. 2)

ATTENZIONE:

• Prima di inserire la batteria nell'utensile, controllare sempre che il grilletto dell'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare semplicitamente il grilletto dell'interruttore. Rilasciare il grilletto dell'interruttore per fermoarlo.

Azionamento dell'interruttore di inversionione (Fig. 3)

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima dell'utilizzo.
• Usare la leva erruttore di inversionione soltanto dopo che l'utensile si è arrestato Completely. Cambiando la direzione di rotazione prima dell'arresto dell'utensile, lo si potrebbe danneggiare.
• Quando non si usa l'utensile, regolare sempre la leva interrogatore di inversionione sulla posizione neutra.

Questo utensile è dotato di un interruttorre di inversionione per cancellare la direzione di rotazione. Schiacciare la leva interruttorre di inversionione dal lato A per la rotazione in senso orario, e dal lato B per la rotazione in senso antiario.

Quando la leva interrutatore di inversionione è sulla posizione neutra, il grilletto dell'interruttore non può essere schiacciato.

Accensione della lampadina (Fig. 4)

ATTENZIONE:

• Non guardare direttamente la lampadina o la sorgente della luce.

Schiacciare il grilletto dell'interruttore per accendere la lampadina. La lampadina rimane accesa nelle grilletto dell'interruttore è schiacciato. La lampadina si spegne automaticamente 10 secondi dopo che il grilletto dell'interruttore è stato rilasciato.

NOTA:

• Usare un panno asciutto per pulire la lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché ci sarebbe ridurre l'illuminazione.

L'indicatore a LED / cicalino sull'utensile在哪的 funzioni seguenti.

Indicatore a LED / cicalino (Fig. 5)

Stato indicatora LED/cicalino		Funzione	Stato	Azione necessaria
Indicatore a LED	Cicalino
Si accende in verde → rosso → blu → bianco in successione.	Una series di suoni molto brevi	Controllare il LED, la spia e il cicalino ( quando si schiaccia il grille dell'interruttore per la prima volta dopo l'installazione cartuccia della batteria nell'uten-sile).	Accertarsi che il LED verde, rosso, blu e bianco si accenda e che il cicalino suoni corretta-mente.	—
Si accende in verde per circa un secondo.	—	Serraggio con arresto automatico	Questa funzione si attiva quando l'utensile ha raggiunto la coppi di serraggio preregolata e il serraggio normale è stato completato. Ciò aiuta ad evitare il serraggio excessivo.	—
Lampeggia lentamente in viola.	Una series di suoni lunghi	Avvertimento della capacità della batteria	Indica il tempo appropriato di sostituzione della batteria quando diventa debole.	Sostituire la batteria con una completa-mente carica.
Si accende in viola.	Un suono lungo	Controllo della capacità restante della batteria, arresto automatico	Questa funzione si attiva quando la batteria è quasi completeness scarica. L'utensile si arrasta alla while immediatamente.	Sostituire la batteria con una completa-mente carica.
Si accende in alternatively in roso e verde.	Una series di suoni brevi	Antiripristino del controllo	Questa funzione si attiva quando per un quale motivo si verifica un calo anormale di tensione della batteria e l'utensile si arresta.	Sostituire la batteria con una completa-mente carica.
		Guasto del motore	Questa funzione si attiva quando si verifica un guasto del motore.	Portare l'utensile in un Centro Assistenza Makita autorizzato.
Lampeggia velocamente in roso.	Una series di suoni brevi	Surriscaldamento	Questa funzione opera se la tem-peratura del controllinge o del motore sale ad un alto livello, e l'utensile si arresta.	Rimuovere immedita-mente la batteria e raffreddare l'utensile.
Lampeggia alternativa inore in giallo.	Un suono lungo	Avvertimento per un serraggio insufficiente	Il serraggio non è complete quando si rilascia l'interruttore dell'utensile prima dell'attivazione della frizione.	—
		Rilevamento del doppio avvitamento	Questa funzione si attiva quando si aviva di nuovo una vite delloché è più stata avvitata.	—

Regolazione della coppi di serraggio (Fig. 6)

Per avvitare le viti comuni, viti per legno, bulloni esagonali, ecc., regolare la coppiia di serraggio come segue.

1. Rimuovere per prima casa la cartuccia della batteria dall'utensile.
2. Allentare e togliere la vite che fissa l'anello.
3. Ruotare a mano l'anello sulla parte anteriore dell'uten-sile in modo da scopririe il foro sotto l'anello.
4. Rimettere aippo la cartuccia della batteria e schiacciare il grilletto dell'interruttore. Rilasciarlo in modo che l'anello di regolazione ruoti e che il foro diventi visibile, come illustrato (Fig. 7). Rimuovere poi la cartuccia della batteria.
5. Usare una impugnatura di regolazione opzionale per regolare la coppia di serraggio. Inserire il perno dell'impugnatura di regolazione nel foro sulla parte anteriore dell'utensile. Girare poi l'impugnatura di regolazione in senso orario per regolare una coppia di serraggio magiore, e in senso antiorario per una Coppia di serraggio minore.
6. Allineare la linea gialla con il numero desiderato sulla scala della copbia di serraggio.
7. Inserire la cartuccia della batteria e accertarsi che sua stata regolata una coppiia di serraggio usando un tester della coppiia di serraggio.
8. Ruotare l'anello sulla parte anteriore dell'utensile, e stringere poi la vite per fissare l'anello.

NOTA:

• I numero sulla Scala della copbia di serraggio sono una guida per regolare la copbia di serraggio desiderata.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia stata rimossa prima di qualsiasti intervento sull'utensile.

Installazione o rimozione della punta avvitatore o bussola (Fig. 8 e 9)

Usare sostanto la punta o quella a bussola che hanno la parte di inserimento alla strata nella figura.

Utensile con foro punta basso: A = 12mm B = 9mm Utensile con foro punta profondo: A = 17mm B = 14mm

Non usare altri tipi di punte avvitatori o bussola.

Per installare la punta, tirare il manicotto nella direzione della freccia e insereire la punta nel manicotto finché non pouo andare più autres. Rilasciare poi il manicotto per fissare la punta.

Per rimuovere la punta, tirare il manicotto nella direzione della freccia ed estrarre decisamente la punta.

NOTA:

• Se la punta non è stata inserita Completely nel manicotto,esso non torna sulla sua posizione originale e la punta non viene fissata. In tal caso, provare a inserire di nuovo la punta seconde le istruzioni sopra.

FUNZIONAMENTO

Mettere la punta avvitatore sulla testa della vite ed esercitarare una pressione sull'utensile. Accendere l'utensile. Quando la frizione si innesta, il motore si ferma automaticamente. Rilasciare alla grilletto dell'interruttore. (Fig. 10)

NOTA:

• Accertarsi che la punta avvitatore sa inserta diritta nella testa della vite, perché altrimenti si potrebbe danneggiare la vite e/o la punta.

Limiti della capacité di serraggio

Usare l'utensile entro una gamma dell'angolo di rotazione fino a 360^ . Se si usa l'utensile或者其他 il limite supremiore di esta gamma, la frizione non funziona. L'utensile inolte non può sviluppare una coppia di serraggio sufficiente (l'indicatore a LED lampeggia lentamente in viola o si accende in viola).

NOTA:

Per angolo di rivoluzione si intende l'angolo di rotazione della vite/bullone quando l'utensile raggiunge il 100% dal 50% della coppa desiderata.
- L'impiego di una cartuccia della batteria condizionata a Bassa temperatura potrebbe a volte dare un avvertimento di capacità della cartuccia della batteria con una spia e un cicalino che causa l'arresto immediato dell'utensile. In tal caso, la capacità di serraggio potrebbe essere inferiori alle specifiche in quello manuale,anche se si usa una cartuccia della batteria carica.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia stata rimossa prima dell'intervento di ispezione o manutenzione.
• Mai useare benzina, benzene, solventi, alcol e altre sostanze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, la manutenzione o la regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato usingo sempre ricambi Makita.

ACCESSORI

ATTENZIONE:

• Per l'utensile specificato in quello manuale, si consigliano questi accessori o ricambi. L'utilizzo di altri accessori o ricambi cui poostituire un pericolo. Usare sostanto gli accessori o ricambi specificati per il loro utilizzo.

Per maggiori dettagli e l'assistenza, rivolgersi al Centro Assistenza Makita locale.

• Batteria e carica genuini Makita
• Impugnatura di regolazione
• Protetto
  Gruppo base impugnatura
• Impugnatura 37
• Testa anticontraccolpi

Rumore

Il tipo livello di rumore pesato A determinato secondo EN60745:

Livello pressione sonora (L_pA) : 70 dB (A) o meno Incertezza (K): 3 dB (A)

Il livioso di rumore durante il lavoro potrebbe superare gli 80 dB (A)

Indossare i paraecchi

ENG204-2

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modalità operativa: avvitamentoenza impatto Emissione di vibrationare (a_h) :2,5 m/s² o meno Incertezza (K):1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformmente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato piùanche essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico cui differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
- Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 al tempo di funzionamento).

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguento:

Designazione della macchina: Avvitatore a batteria

Modello No./Tipo: BFT041F, BFT082F, BFT124F sono una produzione di seri e

conformi alle direttive europee seguente: 2006/42/CE

E sono fabbricate conformmente ai seguenti standard o documenti standardizzati: EN60745

La documentazione technique è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd.
