BRUGSANVISNING BFT041F MAKITA

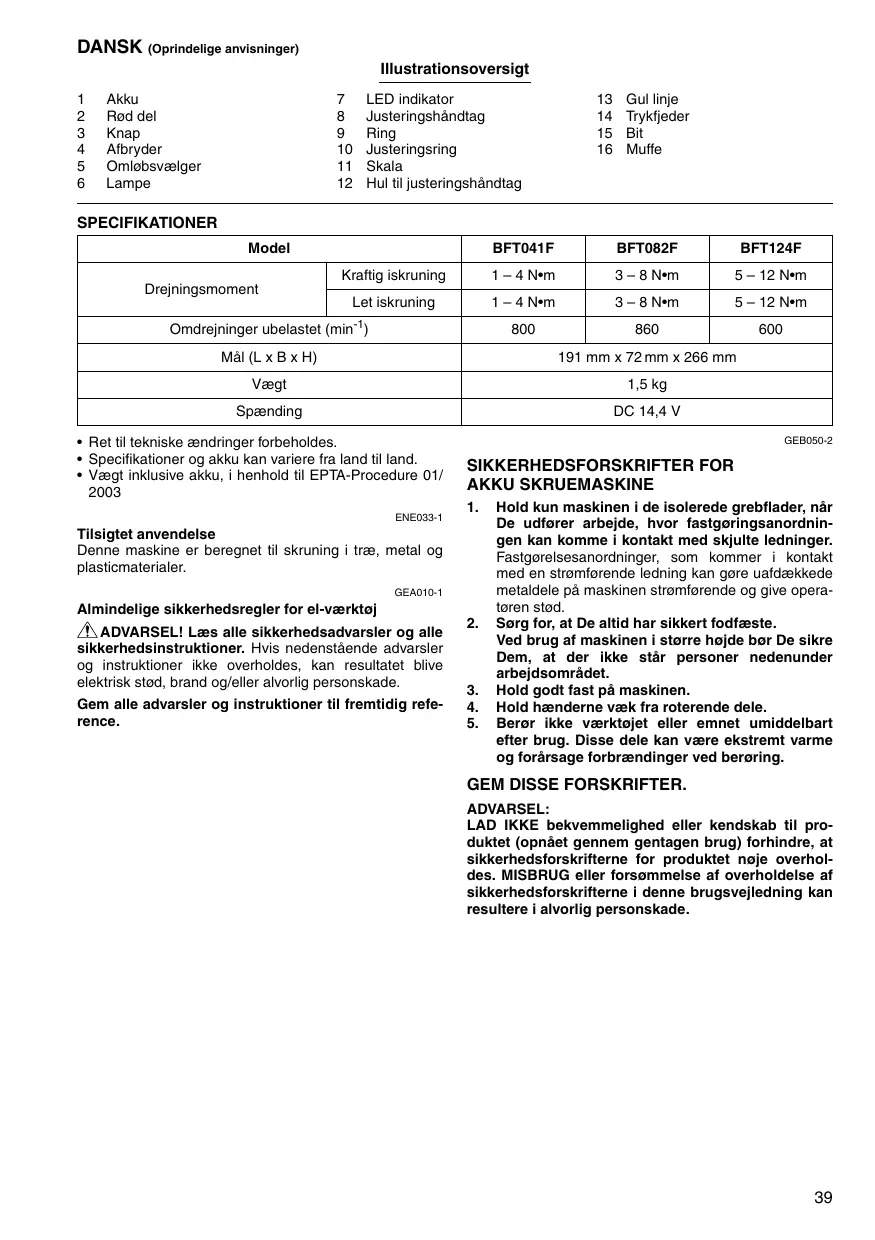

Akku Rød del Knap Afbryder Omløbsvælger Lampe

Mål (L x B x H) 191 mm x 72 mm x 266 mm Vægt 1,5 kg Spænding DC 14,4 V

• Ret til tekniske ændringer forbeholdes.
• Vægt inklusive akku, i henhold til EPTA-Procedure 01/ ENE033-1 GEB050-2 SIKKERHEDSFORSKRIFTER FOR AKKU SKRUEMASKINE

Tilsigtet anvendelse Denne maskine er beregnet til skruning i træ, metal og plasticmaterialer. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference.

Hold kun maskinen i de isolerede grebflader, når De udfører arbejde, hvor fastgøringsanordningen kan komme i kontakt med skjulte ledninger. Fastgørelsesanordninger, som kommer i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød. Sørg for, at De altid har sikkert fodfæste. Ved brug af maskinen i større højde bør De sikre Dem, at der ikke står personer nedenunder arbejdsområdet. Hold godt fast på maskinen. Hold hænderne væk fra roterende dele. Berør ikke værktøjet eller emnet umiddelbart efter brug. Disse dele kan være ekstremt varme og forårsage forbrændinger ved berøring. GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af overholdelse af sikkerhedsforskrifterne i denne brugsvejledning kan resultere i alvorlig personskade.

Læs alle instruktioner og advarselsmærkater på (1) akku opladeren, (2) akku og (3) produktet, som anvender akku. Lad være med at skille akkuen ad. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion. Hvis du har fået elektrolytvæske i øjnene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet. Vær påpasselig med ikke at komme til at kortslutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop. Opbevar ikke maskinen og akkuen på et sted, hvor temperaturen kan nå eller overstige 50°C. Lad være med at brænde akkuen, selv ikke i tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den. Lad være med at brænde akkuen eller udsætte den for stød. Anvend ikke en beskadiget akku. GEM DISSE FORSKRIFTER. Tips til opnåelse af maksimal akku-levetid

Oplad altid akkuen, inden den er helt afladet. Stop altid maskinen og oplad akkuen, hvis det bemærkes, at maskineffekten er dalende. Genoplad aldrig en fuldt opladet akku. Overopladning vil afkorte akkuens levetid. Oplad akkuen ved stuetemperatur ved 10°C – 40°C. Lad altid en varm akku få tid til at køle af, inden den oplades. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Isætning og udtagning af akku (Fig. 1)
• Sluk altid for maskinen, før akkuen sættes i eller tages ud.
• For at fjerne akkuen skydes knappen på forsiden af akkuen til siden, mens akkuen trækkes ud af maskinen.

• Isæt akkuen ved at rette dens tunge ind efter rillen i huset. Skyde derefter akkuen helt ind, til den låser på plads med et klik. Hvis De kan se den røde del på den øvre del af knappen, er akkuen ikke låst korrekt. Skyd den helt ind, indtil den røde del ikke kan ses. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade på Dem selv eller personer i nærheden.
• Brug aldrig magt, når akkuen sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Afbryderbetjening (Fig. 2) FORSIGTIG:
• Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Slip afbryderen for at stoppe. Omløbsvælger (Fig. 3) FORSIGTIG:
• Kontroller altid omløbsretningen, inden arbejdet påbegyndes.
• Flyt kun omløbsvælgeren, når maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.
• Sæt altid omløbsvælgeren i neutral stilling, når maskinen ikke anvendes. Denne maskinen har en omløbsvælger til at skifte omløbsretning. Skub omløbsvælgeren ind fra A-siden for omdrejning med uret, og fra B-siden for omdrejning mod uret. Når omløbsvælgeren er i neutral stilling, kan afbryderen ikke trykkes ind. Tænd af lamperne (Fig. 4) FORSIGTIG:
• Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. Tryk afbryderen ind for at tænde lampen. Lampen bliver ved med at lyse, så længe afbryderen holdes inde. Lyser slukker automatisk efter 10 sekunder, når afbryderen slippes. BEMÆRK:
• Anvend en tør klud til at tørre snavs af lampens linse. Undgå at ridse lampens linse, da det kan nedsætte lysstyrken. LED-indikator / bipper (Fig. 5) LED-indikatoren / bipperen på maskinen viser følgende funktioner. Status på LED indikator/Bipper LED indikator Lyser grønt rødt blåt hvidt i rækkefølge. Funktion Status Handling der skal udføres Kontroller LED-indikatoren, lyset og bipperen (når du trykker afbryderen ind for første gang, efter at akkuen er sat i maskinen). Kontroller, at de grønne, røde, blå og hvide LEDindikatorer lyser og bipper korrekt.

Automatisk stop af fastspænding Denne funktion aktiveres, når maskinen har nået det forindstillede drejningsmoment, og normal fastspænding er fuldført. Dette hjælper til at undgå overiskruning.

Bipper En serie af meget korte biplyde Lyser grønt i cirka et sekund.

Blinker langsomt i violet. En serie af lange biplyde Advarsel vedrørende akkukapacitet Dette angiver det passende tidspunkt for udskiftning af akkuen, når der ikke længere er meget strøm tilbage på akkuen. Udskift akkuen med en fuldt opladet. Lyser violet. En lang biplyd Kontrol af tilbageværende akku-kapacitet, automatisk stop. Denne funktion aktiveres, når strømmen er næsten opbrugt. Maskinen stopper øjeblikkeligt. Udskift akkuen med en fuldt opladet. Anti-nulstilling af kontrolanordning Denne funktion aktiveres, når et unormalt fald i akkuUdskift akkuen med spænding indtræffer af en en fuldt opladet. eller anden grund og maskinen stopper. Motorsammenbrud Denne funktion fungerer, hvis motoren bryder sammen. Indlevér maskinen til et autoriseret Makitaservicecenter. Overophedning Denne funktion aktiveres, hvis temperaturen i kontrolenheden eller motoren når et højt niveau, og maskinen stopper. Udtag øjeblikkeligt akkuen og lad den afkøle. Advarsel om utilstrækkelig fastgøring Fastgøringen er utilstrækkelig, hvis afbryderen udløses, inden aktivering af koblingen.

Detektering af dobbeltslag Denne funktion fungerer, når en skrue fastgøres igen efter den første fastgøring.

Lyser skiftevis rødt og grønt. Blinker hurtigt rødt. Blinker skiftevis i rødt og gult. En serie af korte biplyde En serie af korte biplyde En lang biplyd

Justering af drejningsmoment (Fig. 6) Grænser for fastspændingskapacitet Når De ønsker at iskrue maskinskruer, træskruer, sekskantbolte, osv. med et forindstillet drejningsmoment, justeres drejningsmomentet som følger.

1. Tag første akkuen ud af maskinen.

2. Løs og fjern den skrue, der holder ringen på plads.

3. Drej ringen forrest på maskinen med hånden, indtil der

ses et hul under ringen.

4. Sæt akkuen i, og tryk på afbryderen. Løsn dem, så

justeringsringen drejer og hullet bliver synligt som vist på illustrationen (Fig. 7). Tag derefter akkuen ud. 5. Anvend et justeringshåndtag (ekstraudstyr) til at indstille drejningsmomentet. Før stiften på justeringshåndtaget ind i hullet forrest på maskinen. Drej derefter justeringshåndtaget med uret for at indstille et højere drejningsmoment, og mod uret for at indstille et mindre drejningsmoment.

6. Ret den gule linje ind efter det ønskede tal på skalaen

for drejningsmoment.

7. Sæt akkuen i, og benyt en momentnøgle til at kontrollere, at det korrekte drejningsmoment er blevet indstillet.

8. Drej ringen foran på maskinen, og stram skruen til for

at holde ringen på plads. Anvend maskinen inden for området af omdrejningsvinklen op til 360°. Hvis maskinen anvendes over den øvre grænse for dette område, vil koblingen ikke fungere. Og maskinen kan ikke levere et tilstrækkeligt tilspændingsmoment (LED-indikatoren blinker langsomt i violet eller lyser i violet). BEMÆRK:

• Tallene på skalaen for drejningsmoment er ment som vejledende til hjælp ved indstilling af det ønskede drejningsmoment. SAMLING FORSIGTIG:
• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Montering og afmontering af bit eller skruebit (Fig. 8 og 9) Anvend kun bits med en isætningsdel som den, der vises på illustrationen. Til maskine med lavt bithul: A=12 mm, B=9 mm Til maskine med dybt bithul: A=17 mm, B=14 mm Anvend ikke anden skruebit eller top. For at montere bitten trækkes muffen i pilens retning, hvorefter bitten sættes helt ind i muffen. Slip derefter muffen for at holde bitten på plads. For at afmontere bitten trækkes muffen i pilens retning, hvorefter bitten trækkes ud med fast hånd. BEMÆRK:
• Hvis bitten ikke er sat langt nok ind i muffen, vil muffen ikke vende tilbage til dens oprindelige stilling, og bitten vil ikke blive holdt fast. I dette tilfælde kan De prøve at sætte bitten i igen som beskrevet i ovenstående instruktioner. BETJENING Anbring spidsen af skruebittet i skruehovedet og læg tryk på maskinen. Tænd derefter maskinen. Når skridkoblingen slår til, stopper motoren automatisk. Slip derefter afbryderen. (Fig. 10) BEMÆRK:
• Sørg for at skruebitten er sat vinkelret ned i skruehovedet, da skruen og/eller bit ellers vil blive beskadiget.

• Omdrejningsvinkel henviser til den vinkel (afstand), som en skrue/bolt drejer, når maskinen opnår 100% til 50% af det ønskede drejningsmoment.
• Anvendelse af en akku med en meget lav temperatur kan sommetider udløse en advarsel om lav akkukapacitet gennem aktiveret advarselslampe og biplyd, hvilket får maskinen til at stoppe øjeblikkeligt. I dette tilfælde kan fastspændingskapaciteten være mindre end specifikationen i dette brugsanvisning, selv hvis en opladet akku anvendes. VEDLIGEHOLDELSE FORSIGTIG:
• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.
• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparationer, anden vedligeholdelse eller justeringer altid udføres af et Makita Service Center, idet der altid bør anvendes Makita reservedele. TILBEHØR FORSIGTIG:
• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til. Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

Original Makita-akku og oplader Justeringshåndtag Beskyttelseshætte Grebbasesæt Greb 37 Anti-tilbageslagshoved ENG103-4 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Lydtryksniveau (LpA): 70 dB (A) eller mindre Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A) Bær høreværn ENG204-2 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Arbejdsindstilling: iskruning uden slag Vibrationsafgivelse (ah): 2,5 m/s2 eller mindre Usikkerhed (K): 1,5 m/s2 ENG901-1

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.
• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:
• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå maskinen anvendes.
• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH003-13 Kun for lande i Europa EU-konformitetserklæring Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) følgende Makita maskine(r): Maskinens betegnelse: Akku skruemaskine Model nr./Type: BFT041F, BFT082F, BFT124F er af serieproduktion og opfylder betingelserne i de følgende EU-direktiver: 2006/42/EC og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation opbevares af vores autoriserede repræsentant i Europa, som er: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
