| Type de produit | Télémètre laser |
| Marque | MAKITA |
| Modèle | LD100P |
| Dimensions (L x l x H) | 126 x 51 x 27 mm |
| Poids (avec piles) | 125 g |
| Alimentation | 2 piles AAA 1,5 V |
| Autonomie | Jusqu'à 5 000 mesures |
| Portée | 0,05 m à 100 m (avec plaque de mire au-delà de 80 m) |
| Précision (jusqu'à 10 m) | ± 1,5 mm (typique, 2 σ) |
| Plus petite unité affichée | 0,1 mm |
| Laser | Classe II, 635 nm, < 1 mW |
| Diamètre du point laser (à 10/50/100 m) | 6 / 30 / 60 mm |
| Fonctions principales | Mesure de distance, surface, volume, Pythagore (2 et 3 mesures), mesure d'inclinaison (±45°), distance horizontale directe, fonction piquetage, chronomètre, addition/soustraction, mémoire historique (20 valeurs), constante, mesure continue min/max |
| Protection | IP54 (étanche à la poussière et aux projections d'eau) |
| Température de service | -10°C à +50°C |
| Température de stockage | -25°C à +70°C |
| Filetage pour trépied | Oui |
| Pièce finale multifonctionnelle | Oui (butée d'angle dépliable) |
| Éclairage de l'affichage et du clavier | Automatique (capteur de luminosité) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et humide. Ne pas utiliser de solvants. Ne pas immerger dans l'eau. |
| Réparabilité | Ne pas réparer soi-même. Contacter le revendeur Makita en cas de défaut. |
| Accessoires recommandés | Plaque de mire (pour longues distances ou conditions difficiles) |
| Informations générales | Conforme aux normes EN55022, EN61000-4, EN60950-1, directive 2004/108/CE. |
FOIRE AUX QUESTIONS - LD100P MAKITA
Questions des utilisateurs sur LD100P MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Outil de mesure au format PDF gratuitement ! Retrouvez votre notice LD100P - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LD100P de la marque MAKITA.
MODE D'EMPLOI LD100P MAKITA
Manuel d'utilisation
Manuale d'uso
Brukerhandbok
Bruksanvising

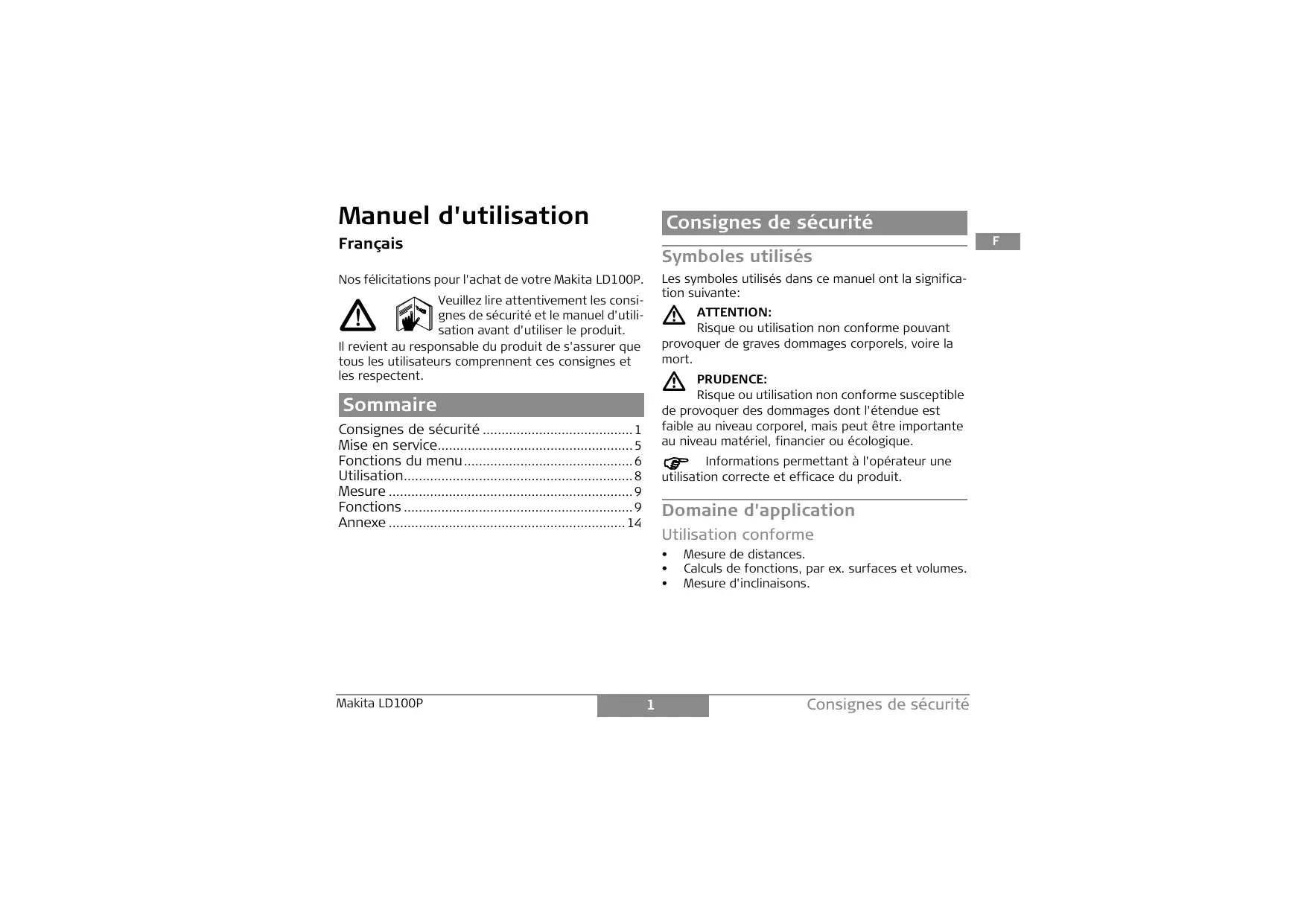

Manuel d'utilisation
Nos félicitations pour l'achat de votre Makita LD100P.
Veuillez lire attentivement les consignes de sécurité et le manuel d'utilisation avant d'utiliser le produit.
Il revient au responsable du produit de s'assurer que tous les utilisateurs comprennent ces consignes et les respectent.
Sommaire
Consignes de sécurité 1
Mise en service. 5
Fonctions du menu 6
Utilisation. 8
Mesure 9
Fonctions 9
Annexe 14
Symboles utilisés
Les symboles utilisés dans ce manuel ont la signification suivante :
Attention:
Risque ou utilisation non conforme pouvant provoquer de graves dommages corporels, voir la mort.
Prudence:
Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.
Informations permettant à l'opérateur une fonction correcte et efficace du produit.
Utilisation conforme
- Mesure de distances.
- Calcul de fonctions, par ex. surfaces et volumes.
- Mesure d'inclinaisons.
Utilisation non conforme
- Mettre le produit en service sans instruction préalable.
- L'utiliser sans respecter les prescriptions relatives à l'environnement.
- Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements. Ouvrir le produit avec des outils (par ex. tournevis).
- Modifier, transformer le produit. Utiliser des accessoires d'autres fabricants non recommandés par Makita.
- Manipuler volontairement ou non sans précautions le produit sur des échafaudages, des escaliers, et réaliser des mesures à proximité de machines en marche ou d'installations ouvertes.
- Viser en plein soleil.
- Eblouir intentionnellement des tiers, même dans l'obscurité
- Prendre des précautions insuffisantes sur le lieu de mesure (par ex. : exécution de mesures au bord de routes, sur des chantiers).
Conditions d'application
Cf. chapitre "Caractéristiques techniques".
Le Makita LD100P est donc destiné à être utilisé dans des milieux pouvant être habités en permanence par l'homme. Le produit n'a pas le droit d'être utilisé dans un environnement explosible ou agressif.
Responsabilité
Responsabilité du fabricant de l'équipement original Makita Corporation Anjo, Aichi, 446-8502 Japan (dénommé ci-après Makita) :
Makita est responsable de la conformité du produit livré aux normes techniques et de sécurité prescrites, de même que de la fourniture du manuel d'utilisation et des accessoires originaux.
Responsabilité du fabricant d'accessoires d'autres marques:
Les fabricants d'accessoires d'autres marques pour le Makita LD100P sont responsables de l'élaboration, de la mise en pratique et de la diffusion de concepts de sécurité relatifs à leurs produits ainsi que de leurs effets en combinaison avec le matériel de Makita.
Attention
Il incombe au responsable du produit de veiller à l'utilisation conforme de l'équipement, au travail correct de ses collaborateurs, à leur instruction et au fonctionnement sur du matériel.
Le responsable du produit doit:
- Comprendre les informations de sécurité inscrites sur le produit et les instructions du manuel d'utilisation.
- Connaître les consignes de sécurité locales, applicables à son entreprise.
- Signaler immédiatement tout défaut de sécurité du produit à Makita.
Prudence:
En cas de chute, de sollicitations extrêmes ou d'adaptations non autorisées, le produit peut être exposé à des dommages et fournir des mesures incorrectes.
Mesure préventive:
Effectuer périodiquement des mesures de contrôle, surtout lorsque le produit a été sollicité de façon inhabituelle et avant/après des mesures importantes. Veiller à ce que les parties optiques soient propres et éviter un endommagement mécanique des butoirs du Makita LD100P.
Prudence:
Lorsque le produit est utilisé pour des mesures de distances ou le positionnement d'objets en mouvement (par ex. grue, engins de construction, plateformes), des événements imprévisibles peuvent entraîner des mesures erronées.
Mesure préventive:
Utiliser le produit uniquement comme capteur de mesure et non comme appareil de guidage. La conception et le fonctionnement de votre système doivent garantir qu'un dispositif de sécurité ajusté (par ex. interrupteur de fin de course) évite tout endommagement en cas de mesure erronée, d'une perturbation du produit ou d'une panne de courant.
Attention:
Les batteries déchargées n'ont pas le droit d'être jetées avec les ordures ménagères. Ménager l'environnement et les apporter aux points de collecte prévus à cet effet conformément aux prescriptions en vigueur dans ce domaine au niveau national ou local.
Le produit n'a pas le droit d'être jeté avec les ordures ménagères. Effectuer une mise au rebut conforme du produit conformément aux dispositions nationales en vigueur dans le pays d'utilisation.
tion.
Toujours rendre le produit inaccessible à toute personne non autorisée.
Compatibilité électromagnétique (CEM)
Par compatibilité électromagnétique, nous entendons l'aptitude du produit à fonctionner correctement dans un environnement électromagnétique à décharge électrostatique sans provoquer des perturbations électromagnétiques dans d'autres appareils.
Attention:
Le Makita LD100P remplit les directives et normes en vigueur dans ce domaine. Il est toutefois impossible d'exclure entièrement des risques de perturbation d'autres appareils.
Prudence:
N'effectuer en aucun cas soi-même des réparations sur le produit. En cas de défaut, contacter le revendeur Makita.
Distancemètre intégré
Le Makita LD100P émet un faisceau laser visible qui sort de la face avant du produit.
Il répond aux normes de sécurité de lasers de catégorie 2:
IEC60825-1:2007 "Sécurité d'appareils à laser"
Produits laser catégorie 2 :
Ne pas regarder dans le faisceau laser et ne pas le projeter inutilement sur des personnes. La protection de l'œil est en général assurée par des mouvements réflexes tels que fermer les paupières, tourner la tête.
Attention:
Une observation directe du faisceau laser avec des instruments optiques (par ex. jumelles, lunettes) peut s'avérer dangereuse.
Mesure préventive:
Ne pas regarder dans le faisceau laser avec des instruments optiques.
Prudence:
Regarder dans le faisceau laser peut s'avérer dangereux pour l'œil.
Mesure préventive:
Ne pas regarder dans le faisceau laser. Veiller à ce que le faisceau laser se trouve plus bas ou plus haut que les yeux.
Signalisation
Position de la plaquette signalétique, voir dernière page !
Voir figure \
1. Enlever le couvercle du compartiment pile et mettre la poignée de maintien en place. 2. Respecter la polarité lors de l'insertion des piles. 3. Refermer le compartiment. Remplacer les piles si cette icône clignote en permanence à l'affiche.
Utiliser seulement des piles alcalines.
Pour éviter des risques de corrosion, retirez la pile en cas de non-utilisation prolongée.
Voir figure \
L'appareil peut être adapté pour les mesures suivantes:
Pour mesurer un bord, dépliez la cornière de butée jusqu'à ce qu'elle s'enclenche pour la première fois. Voir figure . Pour les mesures à partir de coins, dépliez la cornière de butée jusqu'à ce qu'elle s'enclenche, poussez alors la cornière de butée du côté droit d'une légère pression, il est alors possible de
déplier entièrement cette dernière. Voir figure {D}.
Un capteur intégré détecte la position de la cornière de butée et adapte le point zéro de l'appareil.
Clavier
Voir figure E
1 Touche ON (ON/mesure) 2 Touche plus (+) 3 Touche moins (-) 4 Touche de fonction 5 Touche surface/volume 6 Touche égal / menu 7 Touche de mémorisation 8 Mesure indirecte touche (Pythagore) 9 Touche Clear / off 10 Touche chronomètre 11 Touche référence de mesure
Affichage
1 Laser actif 2 Récurrence de mesure (avant) 3 Récurrence de mesure (arrière) 4 Référence de mesure (butée d'angle) 5 Mesure avec trépied 6 Fonction de piquetage 7 Mesure de Pythagore simple
8 Mesure de Pythagore double 9 Mesure de distance simple (partielle) 10 Eclairage 11 Enregistrer la constante, appeler la constante 12 Mémoire historique, appel de valeurs 13 Affichage de pile 14 Chronomètre 15 Surface/Volume 16 Inclinaison 17 Mesure de distance horizontale à l'aide de l'inclinaison 18 Fonction d'angle solide 19 Menu 20 Laser permanent 21 Reset 22 Référence de mesure (trépied) 23 Bip 24 Périmètre 25 Surface murale 26 Surface de plafond 27 Interligne 1 28 Interligne 2 29 Interligne 3 30 Ligne principale
Réglages
Le menu permet de modifier des réglages et de les mémoriser durablement. Les réglages restent actifs après extinction de l'appareil ou le changement des piles.
Navigation dans le menu
Le menu autorise des réglages au niveau utilisé. Il est possible de configurer l'appareil selon les besoins spécifiques de l'utilisateur.
Description d'ordre général
Presser longuement la touche = - vous vous trouvez dans le MENU, les unités définies et l'icone UNIT apparaissent.
Presser brièvement la touche = pour défiler à travers les différents éléments du menu. Voir figure G.
Presser les touches + ou - pour procéder à des modifications dans les différents éléments de menu. Presser brièvement la touche = pour passer à l'objet de menu suivant.
Si l'on presse longtemps la touche = (MENU), les nouveaux réglages qui ont été sélectionnés dans les éléments
Les nouveaux réglages sont enregistrés.
La touche c permet de quitter le menu à tout moment sans enregistrer les réglages.
Réglage de l'unité pour les mesures de distance
Les unités suivantes sont réglables:
| Distance | Surface | Volume | |
| 1. | 0.000 m | 0.000 m2 | 0.000 m3 |
| 2 | 0.0000 m | 0.000 m2 | 0.000 m3 |
| 3. | 0.00 m | 0.000 m2 | 0.000 m3 |
| 4. | 0.00 ft | 0.00 ft2 | 0.00 ft3 |
| 5. | 0'00" 1/32 | 0.00 ft2 | 0.00 ft3 |
| 6. | 0.0 in | 0.00 ft2 | 0.00 ft3 |
| 7. | 0 1/32 in | 0.00 ft2 | 0.00 ft3 |
Réglage de l'unité pour les mesures d'inclinaison
Les unités suivantes sont régles pour les mesures d'inclinaison:
| Unités pour l'inclinaison | |
| 1. | +/- 0.0° |
| 2. | 0.00% |
Bip (BEEP)
Il est possible d'activer ou de désactiver le bip.
Laser continu (* )
Il est possible d'activer ou de désactiver la fonction laser permanent.
Une mesure est déclenchée à chaque pression de la touche ON quand le laser est réglé sur continu. Le laser ne s'arrête qu'au bout de 15 minutes.
Mesure avec trépied (TRIPOD)
La référence de mesure doit être adaptée pour réaliser des mesures correctes avec un trépied. Veuillez pour cela désélectionner l'icone TRIPOD dans cet élément de menu. Vous pouvez activer ou désactiver la référence au trépied. Le réglage réalisé est ensuite visible à l'affichage.
Affichage - éclairage du clavier
Il est possible d'allumer et d'éteindre l'éclairage automatique de l'affichage et du clavier.
Reset - remise aux réglages usine
Vous sous-poucez activer le RESET. Si vous choisissez la fonction de menu RESET et la confirmez, l'appareil aura de nouveau les réglages usine.
Le Reset permet de réinitialiser les valeurs suivantes:
Référence de mesure (arrière) Eclairage de l'affichage (ON) Bip (ON) Unité (m ou mm) - Pile et mémoire effacées
Tous les réglages auxquels vous aurez procédé vous-même seront perdus, tout comme les valeurs mémoireées.
Mise sous/hors tension
L'instrument et le laser s'allument. L'icône pile s'affiche jusqu'au prochain actionnement d'une touche.
C OFF
Une pression longue met l'instrument hors tension.
De plus, l'instrument s'éteint tout seul si aucune touche n'est actionnée pendant six minutes.
Touche CLEAR
Annule la dernière action.
En cas d'utilisation de la fonction Surface ou Volume, des mesures individuelles peuvent être effacées graduellement et redéterminées.
Affichage / éclairage du clavier
L'appareil possède un capteur qui allume et éteint automatiquement l'éclairage de l'affichage et du clavier selon les conditions de luminosité.
Réglage de la référence de mesure
La référence de mesure arrêtée est le réglage par défaut.
Presser la touche - la mesure suivante sera déclenchée à partir du bord avant. Le changement de référence de mesure est signalé par un nouveau bip.
Après cette mesure, le réglage par défaut (référence arrière) s'applique de nouveau. Voir figure H.
Presser longuement la touche pour régler définitivement la référence de mesure avant. Presser la touche pour à nouveau régler définitivement la référence de mesure arrêté.
Mesure de distance simple
ON Active le laser. Une deuxième pression déclenche
la mesure de distance.
Le résultat s'affiche immédiatement.
Cette fonction permet de déterminer la distance minimale/maximale d'un certain point de mesure et de reporter des distances.
Voir figure (I):
La détermination de diagonales (valeur maximale) ou de distances frontales (valeur minimale) sont des applications possibles.
Presser la touche ON et la maintenir pressée jusqu'à ce qu'un bip soit audible. Faites pivoter l'appareil dans un large rayon autour du point de mesure idéal - (tel que le coin d'une pièce).
Presser sur ON pour stopper la mesure continue. Les valeurs minimale, maximale correspondantes s'affichent, de même que la dernière valeur mesurée sur la ligne principale.
Fonctions
Effectuer une mesure de distance.
- La prochaine mesure sera ajoutée à la précédente. La prochaine mesure sera soustraite de la précédente.
Répéter cette opération si nécessaire. Le résultat s'affiche respectivement sur la ligne principale, la valeur précédente sur la deuxième ligne.
C Off Annule la dernière opération.
Presser une fois la touche. L'icone s'affiche.
ON Presser la touche et déterminer la première cote (par ex. longueur).
ON Presser la touche et déterminer la deuxième cote (par ex. largeur).
Le résultat s'affiche sur la ligne principale.
Presser la touche longuement pour calculer le périmètre.
Volume
Presser deux fois sur la touche. L'icone s'affiche.
Presser la touche et déterminer la première cote (par ex. longueur). Presser la touche et déterminer la deuxième cote (par ex. largeur). Presser la touche et déterminer la troisième cote (par ex. hauteur). La valeur mesurée est indiquée sur la deuxième ligne.
Le volume est indiqué sur la ligne principale.
Presser la touche longuement pour afficher des informations spatiales additionnelles, par exemple périmètre, surface murale.
Mesure de l'inclinaison
Le capteur d'inclinaison mesure les inclinaisons entre ± 45^
Au cours de la mesure d'inclinaison, l'instrument doit être maintenu sans pente transversale (± 10^)
Presser une fois la touche - le capteur d'inclinaison est activé. L'icone apparaît à l'affichage. Suivant le réglage, l'inclinaison est toujours représentée en ° ou %.
Voir figure J
Distance horizontale directe
Presser deux fois la touche l, l'icône suivante apparait à l'affichage.
Presser la touche ON - l'inclinaison et la distance sont mesurées. Sur la ligne principale est affichée la distance horizontale directe en résultat.
Fonction d'angle solide
L'angle d'un triangle peut être calculé en mesurant les trois côtés. Cette fonction peut par ex. être utilisée pour contrôler l'angle solide à angle droit d'une pièce. Voir figure {K}.
Presser trois fois la touche - l'icône de l'angle solide apparait à l'affichage
Mettre les points d'ancrage droit et gauche (d1/d2) de l'angle à mesurer en relief.
Presser la touche ON et mesurer le premier petit côté du triangle (d1 ou d2).
Presser la touche ON et mesurer le second petit côté du triangle (d1 ou d2).
Presser la touche ON et mesurer le troisième côté (d3) (long) du triangle.
L'angle solide est affiché sous forme de résultat sur
la ligne principale.
Fonction de piquetage
Il est possible de saisir deux distances différentes (a et b) dans l'appareil et de les utiliser pour reporter des longueurs mesurées définies, par ex. lors du montage de constructions en bois.
Saisie des distances de piquetage:
Presser quatre fois la touche -. À l'affichage apparait l'icône de la fonction de piquetage a b
La valeur (a) et l'interligne correspondant clignotent.
permet d'adapter les valeurs
(d'abord a puis b) pour les distances de piquetage désirées. Les chiffres défilent plus rapidement si l'on presse la touche plus longuement.
Une fois la valeur désirée (a) saisie, elle peut être confirmée avec la touche = MENU
La valeur (b) et l'interligne clignotent (la valeur définie (a) est automatiquement enregistrée). La valeur (b) peut être saisie en conséquence avec + et -. La valeur (b) définie se confirme également avec la touche = MENU.
La mesure laser se lance pour finir avec la touche ON et la distance de piquetage correspondante est affichée.
affichée sur la ligne principale entre le point de piquetage (d'abord a puis b) et l'appareil (référence de mesure arrière).
La distance affichée se réduit lorsque l'on déplace lentement le Makita LD100P le long de la ligne de piquetage. L'appareil commence à biper quand la distance par rapport au point de piquetage suivant est de 0,1 m.
Les flèches à l'affichage indiquent en outre
dans quelle direction le Makita LD100P doit être déplacé pour obtenir la distance définie (a ou b). Dans le point de piquage est atteint, le bip change et l'interligne commence à clignoter.
La fonction peut être interrompue à tout moment avec la touche C OFF
Mesure indirecte
L'appareil peut calculer des distances avec la formule de Pythagore.
Ce procédé est utile si la distance à mesurer est difficile à atteindre.
S'assurer que les opérations s'effectuent dans l'ordre indiqué.
- Tous les points visés doivent se couvrir à la verticale ou à l'horizontal sur une surface murale.
- ls que cornière de butée entièrement dépliée et appareil appuyé contre un mur).
- Il est possible d'appeler la fonction Minimum-Maximum pour la mesure - voir explication à «Mesure -» Mesure Minimum-/Maximum». La valeur minimale est utilisée pour les mesures à angle droit par rapport au point visé, la distance maximale pour toutes les autres mesures.
Veillez à ce que l'angle soit droit entre la première mesure et la distance à déterminer. Utilisez la fonction Minimum-/Maximum comme expliquée au point «Mesure -> Mesure Minimum/Maximum».
Mesure indirecte - détermination d'une distance avec 2 mesures auxiliaires
Par ex. pour la mesure de hauteurs/largeurs de bâtiments. La mesure avec un trépied est avantageuse quand la hauteur se détermine avec deux ou trois distances.
Presser une fois la touche, apparaît à l'affiche. L'appareil se trouve dans le mode de pointage.
ON Cibler le point supérieur (1) et déclencher la mesure. La valeur est enregistrée après la première mesure. Maintenir l'appareil le plus possible à l'horizontale.
Maintenir la touche ON pressée pour déclencher la mesure continue, faire pivoter l'appareil dans un large rayon pour ajuster du point de mesure idéal.
Presser la touche ON pour stopper la mesure continue (2). Le résultat s'affiche sur la ligne principale, les résultats des mesures intermédiaires sur les lignes auxiliaires.
Mesure indirecte - détermination d'une distance avec 3 mesures auxiliaires
Presser deux fois la touche, l'icône suivante apparaît à l'affichage. L'appareil se trouve dans le mode de pointage.
ON Cibler le point supérieur (1) et déclencher la mesure. La valeur est enregistrée après la première mesure. Maintenir l'appareil le plus possible à l'horizontale.
Maintenir la touche ON pressée pour déclencher la mesure continue, faire pivoter l'appareil dans un large rayon pour ajuster du point de mesure idéal.
Presser la touche ON pour stopper la mesure continue (2). La valeur est enregistrée.
Cibler le point inférieur et presser la touche ON pour déclencher la troisième mesure (3). Le résultat
s'affiche sur la ligne principale, les résultats des mesures intermédiaires sur les lignes auxiliaires.
Mesure indirecte - détermination d'une distance partielle avec 3 mesures auxiliaires
Par exemple, détermination de la hauteur entre les points 1 et 2 avec trois points de mesure.
Presser trois fois la touche, l'icône suivante apparaît à l'affichage. L'appareil se trouve dans le mode de pointage.
Cibler le point supérieur (1).
Presser la touche ON et déclencher la mesure. La valeur est enregistrée après la première mesure.
L'affichage clignote (2).
Déclencher la mesure avec ON. La valeur est enregistrée après la seconde mesure. L'affichage clignote (3).
Maintenir la touche ON pressée pour déclencher la mesure continue. Faire pivoter l'appareil dans un large rayon autour du point de mesure idéal.
Presser la touche ON pour mettre fin à la mesure continue. Le résultat s'affiche sur la ligne principale, les résultats des mesures intermédiaires sur les lignes auxiliaires.
Enregistrement d'une constante
Il est possible d'enregistrer une valeur souvent utilisée et de l'appeler régulièrement, par ex. la hauteur d'une pièce. Mesurer la distance et presser la touche M jusqu'à ce que l'appareil accepte la mémorisation par un bip.
Appel de la constante
Presser une fois la touche M pour appeler la constante et l'utiliser pour un calcul ultérieur en pressant la touche .
Mémoire historique
Presser deux fois la touche M pour visionner les 20 dernières valeurs mesurées en sens inverse.
Les touches + et - peuvent être utilisées pour la navigation.
Presser la touche = pour utiliser un résultat de la ligne principale pour un calcul ultérieur.
Toutes les valeurs sont effacées dans la mémoire historique lorsque l'on presse simultanément les touches M et OFF.
Chronomètre (déclencheur automatique)
Presser la touche - un temps de mise en route de 5 secondes est réglé.
presser la touche jusqu'à ce que le temps de mise en route désiré soit atteint (60 secondes au maximum).
Après avoir pressé la touche, les secondes restantes (p. ex. 59, 58, 57...) jusqu'à la mesure sont comptées en un compte à rebours et indiquées à l'affichage. Les 5 dernières secondes sont comptées avec un bip. La mesure a lieu après le dernier bip, la mesure est affichée.
Le déclencheur automatique peut être utilisé pour toutes les mesures.
Messages affichés
Tous les messages comportent les textes ① ou "Error". Les erreurs suivantes peuvent être corrigées:
| 1 | Cause | Solution |
| 156 | Inclinaison transverse supérieure à 10° | Maintenir l'appareil sans inclinaison transverse |
| 160 | Sens d'inclinaison principal, angle trop élevé (>45°) | Mesure d'angle jusqu'à ± 45° maxi. |
| 204 | Erreur de calcul | Répéter l'opération |
| 252 | Température trop haute | Laisser refroidir l'instrument |
| 253 | Température trop basse | Réchauffer l'instrument |
| 255 | Signal de réception trop faible, temps de mesure trop long, distance >100 mm | Utiliser la plaque de mire |
| 256 | Signal d'entrée trop intense | Point visé trop reflèchissant (utiliser la plaque de mire) |
| 257 | Mesure incorrecte. Trop forte lumino-site | Assombrir le point visé (mesurer dans d'autres conditions de lumino-site) |
| 260 | Faisceau laser inter-rompu | Répéter la mesure |
| Error | Cause | Solution |
| Error | Erreur de matériel | Si ce message continue à s'afficher après plusieurs mises hors/ sous tension, l'instrument est défectueux. Appeler dans ce cas le revendeur. |
\section*{Caractéristiques techniques}
| Mesures de distance: Précision de mesure pour les distances jusqu'à 10 m (2 σ, écart-type) | typique: ± 1.5 mm* |
| Power Range Technology™: Portée (à partir d'env. 80 m, utiliser une plaque de mire) | 0.05 m à 100 m |
| Plus petite unité affichée | 0.1 mm |
| Mesure de la distance | ✓ |
| Mesure Maximum-/ Minimum, mesure continue | ✓ |
| Calcul de la surface/du volume de donnéesées spatiales | ✓ |
| Addition / Soustraction | ✓ |
| Mesure indirecte au moyen de la formule de Pythagore | ✓ |
| Mesures de l'incli- naison: Capteur d'inclinaison: Precision (2 σ, écart-type) - par rapport au faisceau laser | ± 0.3° |
| - par rapport au boîtier | ± 0.3° |
| Mesure indirecte au moyen du capteur d'incli- naison (distance horizon- tale directe) | ✓ |
| Mesure d'angle au moyen du capteur d'inclinaison (± 45°) | ✓ |
| Généralités: Classe laser | II |
| Type laser | 635 nm, < 1 mW |
| Ø de point laser (distance) | 6 / 30 / 60 mm (10 / 50 / 100 m) |
| Arrêt autom. du laser | au bout de 3 min |
| Arrêt autom. de l'appareil | au bout de 6 min |
| Eclairage de l'affichage | ✓ |
| Eclairage du clavier | ✓ |
| Pièce finale multifonction-nelle | ✓ |
| Chronomètre (déclencheur automatique) | ✓ |
| Enregistrement de constante | ✓ |
| Mémoire historique (20 valeurs) | ✓ |
| Filetage du trésied | ✓ |
| Durée de vie des piles, type AAA, 2 x 1,5 V | jusqu'à 5 000 mesures |
| Protection contre l'eau et la poussière | IP 54, étanche à la poussière, étanche à l'eau de ruisselement |
| Dimension | 126 x 51 x 27 mm |
| Poids (avec piles) | 125 g |
| Plage de température: | |
| Stockage | -25°C à +70°C |
| (13°F à +158°F) | |
| Service | -10°C à +50°C |
| (14°F à +122°F) |
- L'écart maximal peut se produire dans des conditions défavorables, par ex. rayonnement solaire intense ou surface visée très faiblement réfléchissante. Pour les distances entre 10 m et 30 m, l'écart peut s'accroître de ± 0.025 mm/m à partir d'une distance de 30 m de ± 0.1 mm/m.
Portée
La portée est limitée à 100 m.
La nuit, au crépuscule ou quand le point visé se trouve à l'ombre, la portée augmente sans plaque de mire. Utiliser une plaque de mire le jour ou si le point visé a de mauvaises capacités de réflexion.
Surfaces visées
Pour éviter des erreurs de mesure, ne pas viser des liquides incolores (par ex. eau), du verre sans poussière, du polystyrène expansé ou des surfaces d'un niveau de transparence similaire.
En cas de visée de surfaces fortement refléchissantes, le faisceau laser peut être dévié et des erreurs de mesure peuvent se produire.
Le temps de mesure peut augmenter quand les surfaces sont sombres et non réfléchissantes.
Entretien
Ne plonger jamais l'instrument dans l'eau. Enlever les saletés avec un chiffon humide doux. Ne pas utiliser des produits de nettoyage ou solvants agressifs.
Traiter l'instrument avec les mêmes précautions que des jumelles ou une caméra.
Declaration de conformite ce
Modèle; LD100P
Nous déclarons, sous notre entière responsabilité, que ce
produit répond aux normes suivantes de documents
normalisés :
EN55022:2006, EN61000-4-2:2001
EN61000-4-3:2006, EN61000-4-8:2001
EN60950-1:2006
conformément aux Directives du Conseil 2004/108/CE.
CE 2008
Tomoyasu Kato
Directeur
CE 2008 Tomoyasu Kato Directeur
Responsabilités du fabricant d'équipement-mentation original Makita Corporation Anjo, Aichi, 446-8502, Japan (adienté désigné par "Makita"): Note: "adienté" n'a pas été corrigé car la correction n'est pas certaine.
Consultez la section "Données techniques".
LézersugarzésNe zénette à lèzersugarb
5.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.
