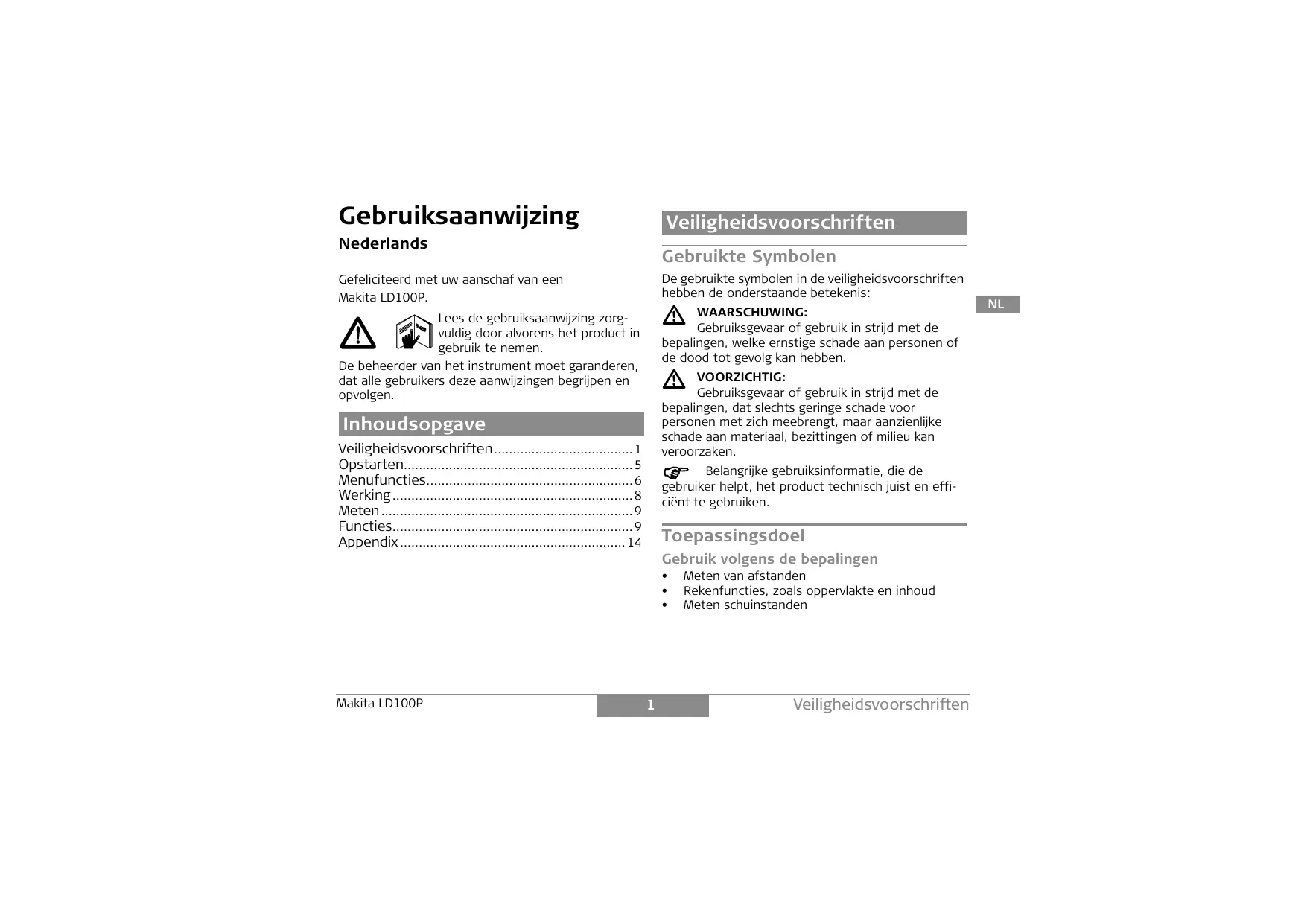

GEBRUIKSAANWIJZING LD100P MAKITA

Gefeliciteerd met uw aanschaf van een

Makita LD100P.

Lees de gebruiksaanwijzing zorgvuldig door alvorens het product in gebruik te nemen.

De beheerder van het instrument moet garanderen, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen.

Inhoudsopgave

Veiligheidsvoorschriften 1

Opstarten 5

Menufunctions 6

Werking. 8

Meten 9

Functies 9

Appendix 14

Veiligheidsvoorschriften

Gebruikte Symbolen

De gebruike symbolen in de verilgheidsvoorschriften haben de onderstaande betekenis:

WAARSCHUWING:

Gebruiksgevaar of gebruik in strijd met de bepalingen, welke ernstige schade aan personen of de dood tot geolg kan hebben.

Voorlichtig:

Gebruiksgevaar of gebruik in strijd met de bepalingen, dat slechts geringe schade voor personen met zich meebrengt, maar aanzienlijke schade aan materiaal, bezittingen of milieu kan veroorzaken.

Belangrijke gebruksinformatie, die de gebruiker helpt, het product technisch juist en efficien te gebruiken.

Toepassingsdoel

Gebruik volgens de bepalingen

• Meten van afstanden
• Rekenfuncties, zoals oppervlakte en inhoud
• Meten schuinstanden

Gebruik in strijd met de bepalingen

• Gebruik van het product zonder instructie
• Gebruik buiten de toepassingsgrenzen
• Onwerkzaam makev van veiligheidsinrichtingen en verwijderen van aanwijzings- en waarschuwingsetiketten
• Openen van het product met gereedschap (schroevendraaier etc.), voor zover Niet nadrukkelijk voor bepaalde gezallen is toegestaan
• Het verrachten van modificaties of aanpassingen aan het product
  Ingebruikname na ontvreemding
• Gebruik van toebehoren van andere fabrikanten, die Niet nadrukkelijk zijn goedgekeurd door Makita.
• Opzettelijk of onverantwoord gedrag op steigers, bij het beklimmen van ladders, bij het meten in de buurt van draaiende machines of open machine-elementen of installations
• Direct richten in de zon
• Opzettelijke verblinding van derden; ook in het donker
• Onvoldoende beveiliging van de meetlocatie (bijv.: bij het verrachten van metingen op straat, constructielocaties, etc.)

Toepassingsgrenzen

Zie hoofdstuk: "Technische Gegevens".

De Makita LD100P is ontworpen voor toepassing in gebieden, die geschikt zijn voor permanente mense

lijke bewoning, gebruik het product Niet gebieden met explosiegevaar of in agressieve omgevingen.

VerantwoordelijkkHzedsgebieden

Verantwoordelijkheden van de fabrikant van de oorspronkelijke apparatuur Makita Corporation Anjo, Aichi, 446-8502 Japan (kort Makita):

Makita is verantwoordelijke voor de veiligheidstechnische onberispelijke levering van het product inclusief gebruiksaanwijzing en originele toebehoren.

Verantwoordelijkheidsgebied van de fabrikanten van secundaire toebehoren:

Fabrikanten van secundaire toebehoren voor de Makita LD100P় verzantwoordelijk voor het ontwikkelen, invoeren en communicatoren van de veiligheidsmaatregelen voor hun producten. Zij+zijn tevens verantwoordelijk voor de effectiviteit van hunmaalregelen in combinatie met de Makita apparatuur.

Verantwoordelijkkeidsgebied van de beheerder

WAARSCHUWING:

De beheerder moet er zorg voor dragen, dat de apparatuur in overeenstemming met de instructies worden gebruikt. Hij is tevens verantwoordelijk voor de inzet van personeel en hun training en voor de veiligheid van de apparatuur tijdens gelebruik.

Voor de beheerder gelden de volgende verplichtingen:

Hij begrijpt de veiligheidsinformatie voor het product en de instructies in de gebruiksaanwij-zing.
Hij kent deplaatselijke, industrielle voorschriften ter voorkoming van ongevallen en leeft deze na.
- Hij stelt Makita op de hoogte, zodra aan de apparatuur veiligheidsgebreten optreden.

Gebruiksrisico's

VOORZICHTIG:

Pas op voor foultieve metingen bij gebruik van een defect product, na een val of andere Niet toegestane belastingen resp. modificaties aan het product.

Voorzorgen:

Verricht periodiek controlemetingen. Special na overbelasting van het product, en voor en na belangrijke meettaken.

Zorg er voor, dat de optiek van de Makita LD100P schoon worden gezchoolen en let op eventuele mechanische beschadigingen van de stootranden.

VOORZICHTIG:

Bij het gebruik van de producten voor afstandsmetingen of voor het positioneren van bewegende objecten (bijv. kraten, bouwmachines, platforms, enz.) hunnen door onvoorziene gebeurtenissen fouitieve metingen optreden.

Voorzorgen:

Gebruik de producten alleen als meetsensor en nicht als besturingsapparaat. Uw systemd要去 dusdanig functioneren en zich geconstrueree, dat bij een fouitieve meting, storing van het product of uitatval van

de stroomtoevoer door een geschikte veiligheidsinrichting (bijv. veiligheids-eindschakelaar) worden gegarandeerd, dat geen schade kan ontstaan.

WAARSCHUWING:

Verwijder de apparatuur op deskundige wijze. Volg deplaatselijke voorschriften op voor het verwijderen van afval. Beveilig de apparatuur algijd zodanig, dat onbevoegden er geen toegang toe konnen krijgen.

Het product mag nicht bij het huisvuil worden weggegooid.

Het product moet in overeenstemming met de nationale regelgeving van uw land worden verwijderd. Voorkom steeds toegang tot het product door onbevoegden.

Elektramagnetische compatibiliteit (EMC)

Onder de term "Elektromagnetische Compatibility" verstaan wij het vermogen van het product om soepel te functioneren in een omgeving met elektronatische straling en elekrostatice ontladingen, zonder elektronatische storingen in andere apparatuur te veroorzaken.

WAARSCHUWING:

De Makita LD100P voldoet aan de strengste eisen van de relevante normen en regelgeving. Desondanks kan de mogelijkheid dat storing worden veroorzaakt in andere apparatuur nicht volledig worden uitgesloten.

VOORZICHTIG:

Probeer het instrument nooit zich te repareren. Neem in geval van schade, contact op met deplaatselijke vertegenwoordiging.

Laserclassificatie

Geintegreerde afstandmeter

De Makita LD100P produceert een zichbare laserstraal, die aan de voorzijde van het apparaat maar buiten komt.

Het product kommt overeen met de laserklasse 2 volgens:

IEC60825-1:2007 "Veiligheid van laserinrichtingen"

Laser Klasse 2 producten:

Kijk Niet in de laserstraal enricht Niet onnodig op andere Personen. De bescherming van het oog worden gewoonlijk bewerkstelligd door afwendingeacties inclusief knipperreflex.

WAARSCHUWING:

Direct in de laserstraal kijken met optische hulpmiddelen (zoals bijv. verrekijkers, telescopen) kan gevaarlijk zichn.

Voorzorgen:

Kijk Niet in de laserstraal met optische hulpmiddelen.

VOORZICHTIG:

Het kijken in de laserstraal kan gevaarlijk zijn voor het oog.

Voorzorgen:

Kijk nicht in de laserstraal. Let erop, dat de laserstraal boven of onder ooghoogte worden gericht. (special bij vaste opstellingen in installations, machines e.d.)

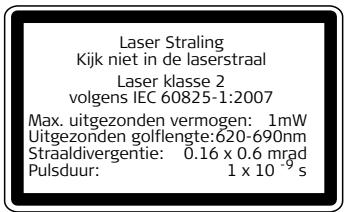

Etikettering

Positie van het productetiket; zie de LASTE pagina!

Opstarten

Inzetten / Vervangen van Batterijen

Zie figuur \

1 Schuif de vergrendeling opzij en open het batterijcompartment.
2 Zet neue batterijen in, let op de polariteit.
3 Sluit het batterijcompartment weer. Vervang de batterijen als het pictogram continu knippert in het display.

Gebruik uitsluitend alkaline batterijen.

Neem de batterijen uit als het apparaat

langerearendietzalwordengebruktomcorrosie te voorkomen.

Wijzigen van het referentiepunt (multifunctioneel eindstuk)

Zie figuur B

Het instrument kan in diverse meetsituaties worden gebruikt:

• Voor metingen vanaf een rand, de positionering-beugel openen tot deze vastklikt. Zie figuur C .
• Voor metingen vanuit een hoek, de positionering-beugel openen tot deze vastklikt, met lichte druk maar rechts kan deze verder worden gedraid. Zie figuur D .

Een geintegreerde sensor detecteert automatisch de stand van de positioneringbeugel en bepaalt de bijbehorende correcties.

Toetsenbord

Zie figuur E

1 AAN (Aan/meten) toets
2 Plus (+) toets
3 Minus (-) toets
4 Functietoets
5 Oppervlakte / inhoud toets
6 Is-gelijktoets / menu
7 Opslagtoets
8 Indirecte meting (Pythagoras) toets
9 Wis/uit toets
10 Zelfontspannertoets
11 Referentietoets

Display

Zie figuur F

1 Laser geactiveerd
2 Referentie (voorzijde)
3 Referentie (achterzijde)
4 Referentie (hoeksteun)
5 Meten met een statief
6 Uitzetfunctie
7 Enkelvoudige Pythagoras meting
8 Dubbele Pythagoras meting

9 Dubbele (gedeeltelijke hoogte) meting
10 Verlichting
11 Opslaan constante waarde, oproepen constante waarde
12 Historisch geheugen, oproepen Waardes
13 Batterijstatus
14 Zelfontspanner
15 Oppervlakte/ Inhoud
16 Helling
17 Horizontale afstandmeting met hellingcorrectie
18 Kamerhoek meetfunctie
19 Menu
20 Continue laser
21 Reset
22 Referentie (statief)
23 Piep
24 Omtrek
25 Oppervlakte wand
26 Oppervlakte plafond
27 Tussenresultaat 1
28 Tussenresultaat 2
29 Tussenresultaat 3
30 Eindhoven

Menufuncties

Installingen

Via het menu können instelleningen worden gewijzigden opgeslagen. Na uitschakelen of verrangen van batterijen blijven de instelleningen bewaar.

Bladeren door het menu

Via het menu konnen instellingen worden gemaatk op gebruikersniveau. Het instrument kan aan specifieke persoonlijke wensen en eisen worden aangepast.

Algemene beschrijving

= toets (lang indrukken) roept het MENU op, de ingestelde eenheden en het UNIT pictogram worden weergegeven.

De toets (kort indrukken) bladert door de diverse menuregels. Zie figuur G .

De + en - toetsen wijzigen de instellen.
De = toets (kort indrukken) roept de volgende regel van het menu op.

Lang indrukken van de toets in het menu bevestigt de nieuwe instellingen, die in het submenu werden gemaakt.

Lang indrukken van de c toets verlaat de menu-

functie zonder de instellingen op te slaan.

Instellen van de eenheden voor afstandmeting

De onderstaande eenheden können worden ingesteld:

	Afstand	Oppervlakte	Inhoud
1.	0.000 m	0.000 m2	0.000 m3
2.	0.0000 m	0.000 m2	0.000 m3
3.	0.00 m	0.000 m2	0.000 m3
4.	0.00 ft	0.00 ft2	0.00 ft3
5.	0'00" 1/32	0.00 ft2	0.00 ft3
6.	0.0 in	0.00 ft2	0.00 ft3
7.	0 1/32 in	0.00 ft2	0.00 ft3

Instellen van de eenheden voor hellingmeting

De onderstaande eenheden können worden ingesteld voor hellingmetingen:

	Eenheden voor hellingen
1.	+/- 0.0°
2.	0.00%.

Piep (BEEP)

De piep kan worden in of uitgeschakeld.

Continue laser（\*）

De continue laser kan worden in of uitgeschakeld.

Met de continue laserfunctie ingeschakeld, levert elke druk op de ON toets een meting op. De laser worden automatisch na 15 minutes uitgeschakeld.

Meten met een statief ( TRIPOD )

De meetreferentie要去 correct zijn ingesteld om juiste metingen uit te kuren voeren vanaf een statief. Selecteer hiertoe het TRIPOD pictogram in deze menuregel. De meetreferentie "statief" kan worden in en uitgeschakeld. De instelling is zichtaar op het display

Display - toetsbord verlichting (

De automatische verlichting van het display en het toetsbord kan worden in en uitgeschakeld.

Reset - het instrument terugzetten\ aar de fabrieksinstellungen (RESET)

Het instrument heeft een RESET functie. Als de RESET menufunctie worden geselecteerd en beves

tigd, dan zal het instrument worden teruggezet maar de fabrieksinstelleningen.

Een reset zet de onderstaande fabrieksinstelleningen in:

Referentie (achterzijde)
- Displayverlichting (AAN)
Piep (AAN)
Eenheid (m(mm))
Historisch geheugen worden gewist

Alle persoonlijke instellingen en opgeslagenes worden eveneens gewist.

Werking

Aan en uitschakelen

Schakelt het instrument en de laser in. Het display toont het batterij pictogram totdat de volgende toets worden ingedrukt.

Lang indrukken van deze toets Schakelt het instrument UIT.

Het instrument schakelt automatisch uit nazes minutes zonder aktiviteit.

WIS toets

De LaTeX actie worden afgebrozen Bij het

uitvoeren van oppervlakte/inhoud of indirectemetingen kan elke individuele meting worden gewist

en opniew gedaan.

Display / toetsbord verlichting

Het instrument—heeft een sensor die automatisch de display en toetsenbordverlichting in of uitschakelt als reactie op het omgevingslicht.

Instellen Referentie

De standaard instelling van de meetreferentie is de城县 de het instrument.

Druk op deze toets om de volgende meting uit te voeren vanaf de voorzijde'. Er klinkt een speciale piepijdere keer als de instelling van de meetreferentie worden gewijzigd.

Na een meting gaat de meetreferentie automatisch terug maar de standard instelling (referentie achterzijde). Zie figuur H

Lang indrukken van deze toets stelt de meetrechtie permanent in op de voorzijde.

Indrukken van deze toets stelt de meetrefee terug op dechterzijde.

Meten

Enkelvoudige afstandmeting

ON Indrukken om de laser te activeren. Nogmaals

indrukken om de afstandmeting te starten.

Het resultaat worden direct weergegeven.

Minimum/maximum meting

Met behulp van deze functie kuren dekleinste en grootste afstand vanaf een vast punt worden gemeten. Hij kan ook worden gebruikt om onderlinge afstanden te meten. Zie figuur {I}

Hij worden meestal gebruikt om de kamerdiagonalaal (maximale waarde) of horizontale afstand (minimum waarde) te bepalen.

ON Deze toets ingedrukt honden totdat een piep

klinkt. Zwaai de laser nu langzaam heb en weer en op en neer over het gewenste richtpunt - (bijv. de hoek van de kamer).

ON Indrukken om de continue meting te stoppen.

De maximale en minimale afstanden worden in het display weergegeven en de LASTME meetwaarde staat in de resultaatregel.

Functies

Optellen/Aftrekken

Afstandmeting.

• De volgende meting wordt opgeteld bij de vorige.
  De volgende meting worden afgetrokken van de vorige.

Dit proces kan zo vaak als nodig is worden herhaald. Het eindhoven staat aktijd in de resultaatregel en de laatste meting in de tweede regel.

C OFF De LAST stap wordt afgebrozen

Oppervlakte

Eenmaal indrukken. Het pictogram verschijnt in het display.
ON Deze toets indrukken om de eerste meting op te nemen (bijv. lengte).
ON Nog eens indrukken om de tweede meting op te nemen (bijv. bredte).

Het resultaat worden weergegeven op de resultaat-regel.

Druk lang op de toets om de omtrek te berekenen.

Inhoud

Drukt tweeemaal op deze toets. Hét n verschijnt in het display.

picto-

ON Deze toets indrukken om de eerste meting op te nemen (bijv. lengte).

ON Deze toets indrukken om de tweede meting op te nemen (bjv. bredte).
ON Deze toets indrukken om de derde meting op te nemen (bijv. hoogte). De waarde worden weergegeven op de tweede regel.

De inhoud verschijnt op de resultaatregel.

Druk lang op de toets om extra informatie over de kamer op te roepen zoals plafond/vloeroppervlak, oppervlakte van de muren en omtrek.

Hellingmeting

De hellingsensor meet hellingen:tussen ± 45^

Tijdens helling metingen moet het instrument zijwaartse helling (± 10^) worden gezchoolen.

Druk deze toets eenmaal in om de hellingsensor

te activeren. Het pictogram verschijnt in het display. De helling worden continu getoond in of % afhankelijk van de instelling.

Indrukken om de helling en de afstand te meten.

Zie figuur J

Directe horizontally afstand

Druk tweemaal op deze toets en het volgende program verschijnt in het display

Deze toets indrukken om de helling en de

afstand te meten. De resultaatregel toont het eindresultaat als de directe horizontale afstand.

Kamerhoek meetfunctie

De hoeken van een driehoek kutnen worden bere-kend door drie zijden te meten. Deze functie kan worden gebruikt om bijv. rechtte kamerhoeken te controleren. Zie figuur K

Deze toets drie keer indrukken en het kamer-k pictogram verschijnt in het display

Markeer de referentiepunten rechts en links (d1/d2) van de hoek die要去 worden gemeten.

Deze toets indrukken om de eerste (korte) zijde of d2) van de drihoek te meten.

Deze toets indrukken om de tweede (korte) (d1 of d2) van de driehoek te meten.

Deze toets indrukken om de derde (lange) zichdevan de driehoek te meten.

Het resultaat worden weergegeven op de resultaatregel als grootte van de kamerhoek.

Uitzetfunctie

Er können tweete verschillende afstanden (a en b) in het instrument worden ingeoord om te worden gebruikt om onderlinge afstanden te markeren, bijv. bij de constructie van houten frames.

Zie figuur L

Invoeren van uitzetafstanden:

Deze toets vier keer indrukken en het uitzet

pictogramverschijnt in het display

De Waarde (a) en de overeenkomstige regel op het display knipperen.

Met behulp van + en - kuren de waardes (eerst a en daarna b) worden aangepast aan de uit te zetten afstanden. Vasthouden van de toets verhoogt de snelheid waarmee de waardes veranderen.

Als de gewenste maat (a) is bereikt,DEXe bevestigen met de toets.

De waarde (b) en de overeenkomstige regel op het display knipperen (de opgegeven waarde voor (a) worden automatisch overgenomen). De waarde (b) kan worden ingeoerd met behulp van + en -. De opgegeven waarde (b) worden bevestigd met de = MENU toets.

Indrukken van de ON toets start de laser meting. Het

display toont in de resultaatregel de actuèle afstandtussen het uitzetpunt (eerst a en verrolgens b) enhet instrument (meetreferentiechyterzijde).

Als de Makita LD100P nu langzaam worden bewogen langs de uitzetlijn dan za de getoonde afstand langzaam afnemen. Het instrument begint te piepen op een afstand van 0,1m van het volgende uitzetpunt.

De pijlen in het display Ab^ given aan in welke rich- ting de Makita LD100P要去 worden verplaatst om de gewennen afstand te bereiken (ofwel a of b).

Zodra het uitzetpunt is bereikt za de piep veranderen en de tussenresultaatregel gaat knipperen.

De functie kan op ieder moment worden gestopt door indrukken van de C OFF toets.

Indirecte meting

Het instrument kan afstanden berekenen met behulp van de stelling van Pythagoras.

Deze methode is vooral handig als het lastig is om de betreffende afstand direct te meten.

Let goed op, dat de juiste meetvolgorde wordt aangehouden:

• Alle richtpunten moeten in hetzelfde horizontale of verticale vlak liggen.

• De Beste resultaten worden bereikt als het instrument worden geroteerd om een vast punt (bijv. met de positioneringbeugel volledig uitgeklapt en gegen een muur gez带头en).

• De minimum/maximum functie kan worden toegepast - zich de beschrijving in "Meten -> Minimum/maximum meting". De minimum waarde要去 worden gebrukt voor de metingen loodrecht op het richtmerk; de maximale afstand voor alle overige metingen.

Let op, dat de eerste meting en de te bepalen afstand loodrecht op elkaar staan. Gebruik de Minimum/maximum functie, zoals beschreiben in "Meten -> Minimum/maximum meting".

Indirecte meting - bepalen van een lenght met behulp van 2 hulpmetingen

Zie figuur M

bijv. voor het meten van de hoogte of breedte van gebouwen. Het is handig om een statief te gebruiken bij het meten van hoogtes waarbij twee of meer lengtes moeten worden bepaald.

Deze toets eenmaal indrukken, het display t. De laser worden ingeschakeld.

1. Richt op het bovenste punt (1) en voer de languit. De meetwaarde worden overgenomen naerde meting. Houdt het instrument zo goed telijk horizontallyal.

ON Deze toets indrukken en vasthouden om de continue meting te starten, zwaii de laser—heen en—weer en op en neer over het ideale richtpunt.
ON Indrukken om de continue meting te stoppen (2). Het resultaat worden weergegeven op de resultaatregel, de:tussenresultaten op de tussenresultaatregels.

Indirecte meting - bepalen van een lenght met behulp van 3 hulpmetingen

Zie figuur N

Druktweemaal op deze toets en het volgende pictogram verschijnt in het display. De laser worden ingeschakenu.
ON Richt op het bovenste punt (1) en voer de metinguit. Demeetwaarde worden overgenomen na de eerste meting. Houdt het instrument zo goed可想而知 horizontal.
ON Deze toets indrukken en vasthouden om de continue meting te starten, zwai de laser heen en weeer en op en neer over het ideale richtpunt.
ON Indrukken om de continue meting te stoppen (2). De meetwaarde worden overgenomen. Richt op het onderste punt en
ON Deze toets indrukken om de meting uit te voeren (3). Het resultaat worden weergegeven op de resul-

taatregel, de tussenresultaten op de tussenresultaat-regels.

Indirecte meting - bepalen van een lenght met behulp van 3 hulpmetingen

Zie figuur 0

bijv. bepalen van de hoogte tussen punt 1 en punt 2 met behulp van drie richtpunten.

Druk driemaal op deze toets en het volgende

pictogram whichever in het display. De laser wordt ingeschakeld.

Richt op het bovenste punt (1).

Deze toets indrukken om de meting UIT te

voeren. De meetwaarde worden overgenomen na de eerste meting. Het display knippert (2).

Voert de metinguit. De meetwaarde worden over

genomen na de tweede meting.

Het display knippert (3).

Deze toets ingedrukt houden om de continue

meting te starten. Zwaai de laser—heen en—weer en op en neer over het ideale richtpunt.

Deze toets indrukken om de continue meting te

stoppen. Het resultaat worden weergegeven op de resultaatregel, de:tussenresultaten op de:tussenresultaatregels.

Opslaan van constanten/historisch geheugen

Opslaan van constanten

Veelgebruekte waardes kunnen worden opgeslagen en teruggeroepen, bijv. de hoogte van een kamer.

Meet de gewenste afstand, toets ingedrukt honden totdat het toestel piept om de opslag te bevestigen.

Oproepen van constanten

Deze toets eenmaal indrukken om de constante

op te roepen en druk op toets.
aar te krijgen voor verdere be

omdezebeschik

Historisch geheugen

Deze toets tweetemaal indrukken en de vorige 20

resultaten (metingen of berekende resultaten)
worden in omgekeerde volgorde到场。

etsen kunnen worden gebruikt om eren.

door te lijst te bladeren.

Deze toets indrukken om een waarde in de

resultaatregel te gebruiken voor verdere berekeningen.

Tegelijkertijd indrukken van de

en c OFF toetsen

wist alle waardes in het historische geheugen.

Zelfontspanner (timer)

Deze toets indrukken om een vertraging van 5 nden in te stellen.

of

Deze toets ingedrukt houden tot de gewenste aging is bereikt (max. 60 seconden).

Als de knop worden losgelaten zal de resterendeijd tot de meting in seconden (bijv. 59, 58, 57...) worden afgeteld in het display. De LASTe 5 Seconden worden afgeteld met een piep. Na de LASTe piep worden de meting uitgevoerd en op het display weergegeven.

De zelfontspanner kan voor alle metingen en gebruikt.

Appendix

Meldingen en Foutcodes

Alle meldingen en codes worden weergegeven met de aanduiding of "Error". De onderstaande fouten können worden hersteld:

1	Oorzaak	Correctie
156	Dwarshelling groter dan 10°	Houdt het instrument+zonder dwarshelling vast

1	Oorzaak	Correctie
160	Lengtehelling te groot (>45°)	Meet hellingen tot max. ±45°
204	Rekenfout	Procedure herhalen
252	Temperatuur te hoog	Instrument af laten koelen
253	Temperatuur te laag	Instrument opwarmen
255	Ontvangstsignal te zwak, meettijd te lang, afstand >100 m	Gebruik een richtplaat
256	Ontvangstsignal te sterk	Teveel reflectie van richtmerk (gebruik richtplaat)
257	Foutieve meting, teveel omgevingslicht	Richtmerk afschermen (meten onder andere Lichtcondities)
260	Laserstraal onder-broken	Meting herhalen
Error	Oorzaak	Correctie
Error	Hardwarefout	Schakel het apparaat enkele malen aan enuit. Als het pictogram blijft terugkomen, dan is het instrument möglichk defect. Neem in dat geval contact op met uw dealer voor assistentie.

Technische gegevens

Afstandmetingen: Meetnauwkeurigheid tot 10 m (2 σ, standaard afwijking)	gemiddeld: ± 1,5 mm*
Power Range TechnologyTM: Bereik (gebruik richtplatz vanaf ongeveer 80m)	0,05 m tot 100 m
Kleinste weergegeven eenheid	0.1 mm
Afstandmeting	✓
Minimum/maximum meting, continue meting	✓
Oppervlakte/inhoud bere- kening van ruimten	✓
Optellen/ Afrekken	✓
Indirecte meting met behulp van Pythagoras	✓
Hellingmetingen: Hellingsensor: Nauwkeurigheid (2 σ, standaard afwijking) - tov. laserstraal	± 0,3°
- tov. de behuizing	± 0,3°
Indirecte meting met behulp van de helling- meter (directe horizontale afstand)	✓
Hoekmeting met behulp van de hellingmeter (± 45°)	✓

Algemeen: Laser klasse	II
Laser type	635 nm, < 1 mW
Ø laser spot (op afstanden)	6 / 30 / 60 mm (10 / 50 / 100 m)
Autom. laser uitschakeling	na 3 min
Autom. instrument uitschakeling	na 6 min
Display verlichting	✓
Toetsbordverlichting	✓
Multifunctioneel eindstuk	✓
Zelfontspanner (timer)	✓
Opslaan constanten	✓
Historisch geheugen (20 waards)	✓
Statief schroefdraad	✓
Batterij levensduur, Type AAA, 2 x 1,5V	Tot 5 000 metingen
Bescherming gegen spat- water en stof	IP 54, stofdicht, spatwaterdicht
Afmetingen	126 x 51 x 27 mm
Gewicht (met batterijen)	125 g
Temperatuurbereik: Opslag	-25°C tot +70°C (13°F tot +158°F)
Werking	-10°C tot +50°C (14°F tot +122°F)

• maximale afwijking treedt op onder ongunstige omstandigheden zoals bij holder zonlicht of bij metingen op slecht reflecterende of ruwe oppervlakken. De meetnauwkeurigheidussen 10m en 30 m kan verminderen tot circa ± 0,025mm / m , bij afstanden boven de 30m tot ± 0,1mm / m

Meetomstandigheden

Meetbereik

Het bereik is beperkt tot 100m

In deucht en bij schemering of als het richtmerk in de schaduw ligt, dan is hetmeetbereik zonder richtplaat groter. Gebruik een richtplaat om hetmeetbereik te vergrotenijdens daglicht of als het richtpunt slecht reflecteert.

Richtvlakken

Meetfouten konnen optreden bij metingen op kleurloze vloeistoffen (bijv. water) of schoon glas, styrofoam of dergelijke halfdoorzichtigte oppervlakken.

Richten op hoogglanzende oppervlakken buigt de laserbundel af en kan meetfouten veroorzaken.

Bij Niet-reflecterende en donkere oppervlakken kan de meettijd toenemen.

Verzorging

Het instrument Niet onderdompelen in water. Vuil en vocht afvegen met een vochtige zachte doek. Gebruik geen agressieve schoonmaak of oplosmiddelen.

Behandel het instrument net zoals u een verrekijker of fotocamera zou behandelen.

EC-VERKLARING VAN CONFORMITEIT

EC-VERKLARING VAN CONFORMITEIT

Model; LD100P

Wij verzklaren onder eigener verantwoordelijkheid dat dit product voldoet aan de normen in de volgende documents:

EN55022: 2006, EN61000-4-2: 2001

EN61000-4-3: 2006, EN61000-4-8: 2001

EN60950-1:2006

in overeenstemming met de richtlijnen van de Raad, 2004/108/EC.

Verantwoordelijkke fabrikant:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Erkende vertegenwoordiger voor Europa:

Makita International Europe Ltd.

Trijstura malu (d3).

ON 1I Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie I.eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI eI ee

ON 1I Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie Ie I.e.

结和是的在的构之，韵。

不
