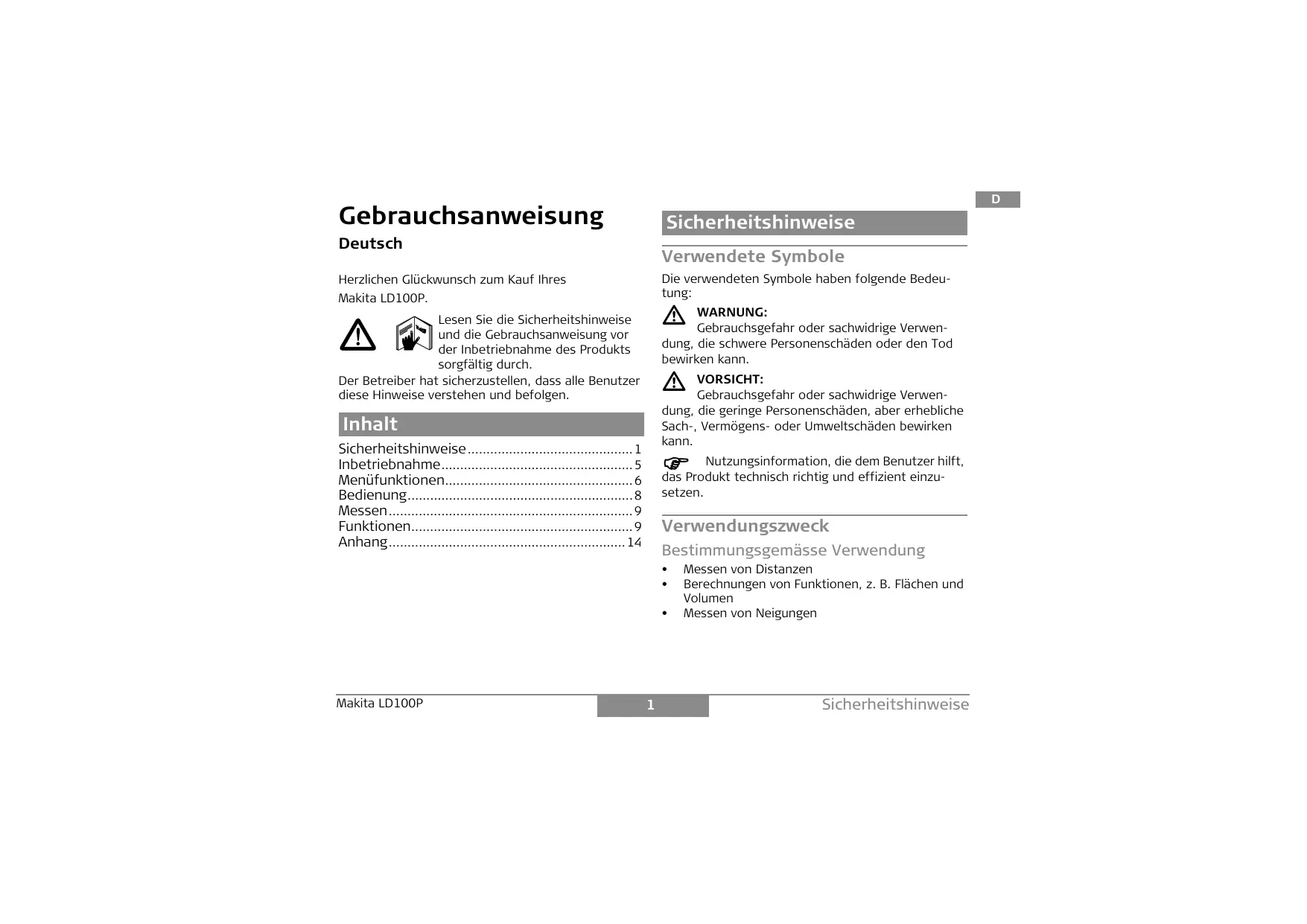

BEDIENUNGSANLEITUNG LD100P MAKITA

Herzlichen Glückwunsch zum Kauf Ihr's

Makita LD100P.

Lesen Sie die Sicherheitschinweise und die Gebrauchsanweisung vor der Inbetriebnahme des Produkts sorgfältig durch.

Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen.

Inhalt

Sicherheitshinweise 1

Inbetriebnahme 5

Menüfunktionen 6

Bedienung. 8

Messen 9

Funktionen 9

Anhang. 14

Sicherheitshinweise

Verwendete Symbole

Die verwendeten Symbole haben folgende Bedeutung:

WARNING:

Gebrauchsgefahr oder sachwidrige Verwendung, die schwere Personenschäden oder den Tod bewirken kann.

VORSICHT:

Gebrauchsgefahr oder sachwidrige Verwendung, die geringe Personenschäden, aber erhebliche Sach-, Vermögens- oder Umweltschäden bewirken kann.

Nutzungsinformation, die dem Benutzer hilft,** produkt technisch richtig und effizient einzun.

Verwendungszweck

Bestimmungsgemässe Verwendung

• Messen von Distanzen
• Berechnungen von Funktionen, z. B. Flächen und Volumen
• Messen von Neigungen

Sachwidrige Verwendung

• Verwendung des Produktes ohne Instruktion
• Verwendung ausserhalb der Einsatzgrenzen
  Unwirksammachen von Sicherheitseinrichtungen und Entfernen von Hinweis- und Warnschildern
• Öffnen des Produktes mit Werkzeugen (Schraubenzieher etc.)
  Durchführung von Umbauten oder Veränderungen am Produkt
• Verwendung von Zubehör anderer Hersteller, das von Makita nicht empfohlen wird
• Bewusstes oder leichtsinniges Hantieren auf Gerüsten, beim Besteigen von Leitern, beim Messen in der Nähe laufender Maschinen oder offener Maschinenelemente oder Anlagen
• Direktes Zielen in die Sonne
• Absichtliche Blendung Dritter; auch bei Dunkelheit
• Ungenügende Absicherung des Messstandortes (z.B.: Durchführung von Messungen an Strassen, auf Baustellen, etc.)

Einsatzgrenzen

Siehe Kapitel "Technische Daten".

Der Makita LD100P ist für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet, das Produkt darf nicht in explosionsgeführter oder aggressiver Umgebung eingesetzt werden.

Verantwortungsbereiche

Verantwortungsbereich des Herstellers der Originalausrüstung Makita Corporation Anjo, Aichi, 446-8502 Japan (kurz Makita):

Makita ist verantwortlich für die Sicherheitsstechnische einwandfrei Lieferung des Produktes inklusive Gebrauchsanweisung.

Verantwortungsbereich des Herstellers von Fremdzubehör:

Hersteller von Fremdzubehör für den Makita LD100P sind verantwortlich für die Entwicklung, Umsetzung und Kommunikation von Sicherheitskonzepten für ihre Produkte und deren Wirkung in Kombination mit dem Makita Produkt.

Verantwortungsbereich des Betreibers:

WARNING

Der Betreiber ist verantwortlich für die bestimmungsgemässe Verwendung der Ausrüstung, den Einsatz seiner Mitarbeiter, deren Instruktion und die Betriebssicherheit der Ausrüstung.

Für den Betreiber gelten folgende Pflichten:

• Er versteht die Schutzinformationen auf dem Produkt und die Instruktionen in der Gebrauchs-anweisung.
• Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften.
• Er benachrichtigt Makita, sobald am Produkt Sicherheitsmangel auftreten.

Gebrauchsgefahren

VORSICHT:

Vorsicht vor fehlerhaften Messungen beim Verwenden eines defekten Produkts, nach einem Sturz oder anderen unerlaubten Beanspruchungen bzw. Veränderungen des Produkts.

Gegenmassnahmen:

Führer Sie periodisch Kontrollmessungen durch. Besonderss nach übermässiger Beanspruchung des Produkts, und vor und nach wichtigen Messaufgaben. Achten Sie auch auf die Sauberkeit der Optik und eventuelle Mechanische Beschädigungen der Anschläge am Makita LD100P.

VORSICHT:

Be der Verwendung des Produktes zur

Abstandsmessung oder zur Positionierung von bewegten Objekten (z.B. Kran, Baumaschinen, Plattformen, ...) können durch nicht vorhersehbare Ereignisse Fehlmessungen auftreten.

Gegenmassnahmen:

Verwenden Sie das Produkt nur als Mess-Sensor und nicht als Steuerungsgerät. Ihr System muss so ausgelegt und betrieben werden, dass bei einer Fehlmessung, Störung des Produktes oder Ausfall der Stromversorgung durch geeignete Sicherheitseinrichtungen (z.B. Sicherheits-Endschalter) sichergestellt ist, dass kein Schaden entstehen kann.

WARNING:

Leere Batterien dürfen nicht über den Hausmüll entsorgt werden. Geben sie diese zur umweltgerechten Entsorgung bei entsprechenden Sammelstellen gemäss nationaler oder lokaler Bestimmungen ab.

Das Produkt darft nicht im Hausmüll entsorgt werden.

Entsorgen Sie das Produkt Sachgemäss.
Befolgen Sie die nationalen, länderspezifischen Entsorgungsvorschriften.

Schützen Sie das Produkt jederzeit vor dem Zugriff unberechtigter Personen.

Elettromagnetische Verträgelichkeit (EMV)

Als Elektromagnetische Verträgelichkeit bezeichneten wir die Fähigkeit des Produktes, in einem Umfeld mit elektromagnetischer Strahlung und elektrostatischer Entladung einwandfrei zu Funktionieren, ohne elektron magnetische Störungen in anderen Geräten zu verursachen.

WARNING:

Der Makita LD100P erhalten die strengen Anforderungen der einschlagigen Richtlinien und Normen. Trotzdem kann die Möglichkeit einer Störung anderer Geräte nicht gänzlich ausgeschlossen werden.

VORSICHT:

Führer Sie keine Reparaturen am Produkt durch. Wenden Sie sich im Fall eines Defekts an ihren Handler.

Laserklassifizierung

Integrierter Distanzmesser

Der Makita LD100P erzeuft einen sightbaren Laserstrahl, der auf der Gerätevorderseite austritt. Das Produkt entspricht der Laserklasse 2 gemäss:

IEC60825-1:2007 "Sicherheit von Lasereinrichtungen"

Laserklass 2 Produkte:

Blichen Sie nicht in den Laserstrahl und richten Sieihn nicht unnötig auf andere Personen. Der Schutz des Auges wird üblicherweise durch Abwendungsreaktionalen einschlüsslich des Lidschlussreflexes bewirkt.

WARNING:

Direkter Blick in den Laserstrahl mit optischen Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann gefährlich sein.

Gegenmassnahmen:

Mit optischen Hilfsmitteln nicht in den Laserstrahl blichen.

VORSICHT:

Der Blick in den Laserstrahl kann für das Auge gefährlich sein.

Gegenmassnahmen:

Nicht in den Laserstrahl blichen. Achten Sie darauf, dass der Laserstrahl ober- oder unterhalb der Augenhöhe verläuft.

Beschildierung

Position des Typenschildes siehe letzte Seite!

Inbetriebnahme

Batterien einsetzen/ersetzen

Siehe Skizze \

1 Batteriefachdeckel abnehmer und Handschlaufe anbringen.
2 Batterien polrlichtig einsetzen.
3 Batteriefach wieder schliessen. Batterien wechseln, wenn diese Symbol dauerhaft im Display blinkt.

Nur Alkaline Batterien verwenden.

Vor längerem Nichtgebrauch die Batterie wegen Korrosionsgefahr entfernen.

Referenzumschaltung (Multifunktionales Endstück)

Siehe Skizze \

Das Gerät kann für folgende Messsituationen adaptiert werden:

• Für Messungen von einer Kante, klappen Sie den Anschlagwinkel aus bis er zum ersten Mal einrastet. Siehe Skizze .
• Für Messungen aus einer Ecke, klappen Sie den Anschlagwinkel aus bis er einrastet, schieben Sie dann den Anschlagwinkel mit einem leichten

Druck zur rechten Seite, der Anschlagwinkel lassst sich nun ganz ausklappen. Siehe Skizze D .

Ein integrierter Sensor erkennt die Position des

Anschlagwinkels und passt den Nullpunkt des Gerätes an.

Tastatur

Siehe Skizze {E}:

1 ON (Ein/Messen)-Taste
2 Plus (+) -Taste
3 Minus (-)-Taste
4 Funktion-Taste
5 Fläche / Volumen-Taste
6 Ist Gleich / Menu -Taste
7 Speicher-Taste
8 Indirekte Messung (Pythagoras)-Taste
9 Clear/Aus-Taste
10 Timer-Taste
11 MESSEBENE - Taste

Anzeige

Siehe Skizze \

1 Laser aktiv
2 Messebene (vorne)
3 Messebene (hinten)
4 Messebene (Eckanschlag)
5 Messen mit Stativ
6 Absteckfunktion

7 Einfache Pythagoras-Messung
8 Zweifache Pythagoras-Messung
9 Zweifache (Teilstrecke)-Messung
10 Beleuchtung
11 Konstante speichern, Konstante aufrufen
12 Historischer Speicher, Werte aufrufen
13 Batterieanzeige
14 Timer
15 Flache/Volumen
16 Neigung
17 Horizontaldistanzmessung mit Hilfe der Neigung
18 Raumwinkelfunktion
19 Menu
20 Dauerlaser
21 Reset
22 Messebene (Stativ)
23 Beep
24 Umfang
25 Wandfläche
26 Deckenfläche
27 Zwischenzeile 1
28 Zwischenzeile 2
29 Zwischenzeile 3
30 Hauptzeile

Menüfunktionen

Einstellungen

Im Menu können Einstellungen geändert und dauerhaft gespeichert werden. Nach dem Abschalten, oder dem Batteriewechsel bleiben die Einstellungen gespeichert.

Navigation im Menu

Das Menu erlaubt Einstellungen auf Benutzerebene. Das Gerät kann spezifisch auf persönliche Bedürfnisse konfiguriert werden.

Allgemeine Beschreibung

Taste lange drücken - Sie befinden sich im

MENU, die eingestellten Einheiten und das UNIT Symbol wird sightbar.

Taste kurz drücken um durch die einzeln

Menüpunkte durchzublättern. Siehe Skizze G .

oder Taste drücken um Veränderungen in

den jeweiligen Menüpunkten vorzunehmen.

Taste kurz drucken um in den nachsten Menu

punkt zu gelangen.

Drückt man im Menu die Taste = Iange, so werden die neuen Einstellungen, die in den Untermenü-

punkten ausgewählt wurden, übernommen.

Mit der Taste cOFF kann des Menu jederzeit ohne Speicherung der Einstellungen verlassen werden.

Einheit für Distanzmessungen einstellen

Folgende Einheiten sind einstellbar:

	Distanz	Fläche	Volumen
1.	0.000 m	0.000 m2	0.000 m3
2.	0.0000 m	0.000 m2	0.000 m3
3.	0.00 m	0.000 m2	0.000 m3
4.	0.00 ft	0.00 ft2	0.00 ft3
5.	0'00" 1/32	0.00 ft2	0.00 ft3
6.	0.0 in	0.00 ft2	0.00 ft3
7.	0 1/32 in	0.00 ft2	0.00 ft3

Einheit für Neigungsmessungen einstehen

Folgende Einheiten sind für die Neigungsmessungen einstellbar:

	Einheiten für die Neigung
1.	+/- 0.0°
2.	0.00%

Beep (BEEP)

Sie konnen den Beep ein- oder ausschalten.

Sie können die Dauerlaserfunktion ein- oder aushalten.

Ist der Laser kontinuierlich eingestellt wird bei jedem Druck der ON Taste eine Messung ausgelöst. Der Laser wird erst nach 15 Minuten automatisch abgeschaltet.

Messen mit Stativ (TRIPOD)

Um korrekte Messungen mit einem Stativ ausführten zu können, muss die Messebene angepasst werden. Wahlen Sie dazu im thisem Menüpunkt das TRIPOD Symbol aus. Sie können die Referenz auf das Stativ ein- oder ausschalten. Die entsprechende Einstellung

istanschliessendimDisplayzusehen

Display - Tastaturbeleuchtung ( 2 )

Die automatische Beleuchtung für das Display und die Tastatur kann ein- oder ausgeschelt werden.

Reset - zusätzstellen auf Werkseinstellung (RESET)

Sie können den RESET aktivieren. Wenn Sie die Menüfunktion RESET wahren und bestätigten nimmt das Gerät wiederum die Werkseinstellungen an.

Mit dem Reset werden folgende Werte zurückgesetzt:

• Messebene (Hinten)
  Displaybeleuchtung (EIN)
• Beep (EIN)
• Einheit (m(mm))
• Stack und Memory gelöscht

Alle selbstgewählten Einstellungen als auch gespeicherte Werte gehen hierbei verloren.

Bedienung

Ein-/Ausschalten

ON

Gerät und Laser werden eingeschaltet. Das Batteriesymbol wird bis zur{nachsten Tastenbetätigung angezeigt.

C OFF

Ein langer Tastendruck schaltet das Gerät aus. Das Gerät schaltet sich auserdem nach sechs Minuten ohne Tastenbetätigung automatisch aus.

CLEAR - Taste

Die letzte Aktion wird rückgangig gemacht. Im

Zuge einer Flächen- oder Volumenkunft konnen Einzelmessungen schrittweise gelöscht und neu gemessen werden.

Display / Tastaturbeleuchtung

Das Gerät verfügbar über einen Sensor, der bei entspr- chenden Lichtverhältnissen die Display- sowie die Tastaturbeleuchtung automatisch ein bzw. ausschaltet.

Messebeneinstellen

Standardeinstellung ist die hinterere Messebene.

Taste drücken - die{nachste Messung wird ab

Vorderkante ausgelöst. Die Umstellung der Messebene wird durch einen veränderten Beep signaliert.

Nach einer Messung, springt die Messebene automatisch auf die Standardeinstellung (hintere Messebene) zurück. Siehe Skizze H .

Taste lange drücken um die Messebene dauernach vorne zu stellen.

Taste drucken um die Messebene wieder nach

hinten zu stellen.

Messen

Einzeldistanzmessung

ON Laser wird aktiviert. Ein zweiter Druck lost die

Distanzmessung aus.

Das Ergebnis wird unmittelbar angezeigt.

Minimum-/Maximum-Messung

These Funktion erlaubt es die minimale bzw. maximale.
Distanz von einem bestimmten Messpunkt aus zu bestimmen, sowie Abstände abzutragen.
Siehe Skizze {I}

Die Bestimmung von Raumdiagonalen (Maximalwert) oder aber die Horizontaldistanzen (Minimalwert) sind mögliche Anwendungen.

ON Taste drücken und diese gedrückt halten, bis Sie einen Beep horen. Bewegen Sie dann den Laserpunkt grosszügig um den Zielpunkt - (z.B. die Ecke in einem Raum).
ON drücken um die Dauermessung zu stoppen. Die entsprechenden Maximal- und Minimalwerte erschreiben in der Anzeige, sowie der zuletzt gemessene Wert in der Hauptzeile.

Funktionen

• Die)nachsteMessungwirzdurvorhergehend addiert.
  Die)nachsteMessungwirvdon dervorhergehendensubtrahiert.

Dieses Vorgehen bei Bedarf wiederholen. Das Resultat wird jeweils in der Hauptzeile dargestellt, der vorhergehende Wert in der zweiten Zeile.

C Der letzte Schritt wird rückgangig gemacht. OFF

Fläche

Taste einmal drucken. Das Symbol

erscheint im Display.

ON Taste drücken und erstes Längenmass messen

(z.B. Lange)

ON Taste drücken und zweites Längenmass messen

(z.B. Breite)

Das Ergebnis wird in der Hauptzeile dargestellt.

Drücken Sie die Taste Lange, um den Umfang zu berechnen.

Volumen

Taste zweimal drücken. Das Symbol

erscheint im Display.

ON Taste drücken und erstes Längenmass messen

(z.B. Lange).

Taste drucken und zweites Längenmass messen

(z.B. Breite).

Taste drucken und drittes Längenmass messen

(z.B. Höhe). Der Wert wird in der zweiten Zeile angezeigt.

Der Volumen-Wert steht in der Hauptzeile.

Drucken Sie die Taste

lange, um zusätzliche

Rauminformationen anzuzeigen, wie zum Beispiel Umfang, Wandfläche, Deckenfläche.

Neigungsmessung

Der Neigungssensor misst Neigungen zwischen ± 45^

Das Gerät sollte während der Messung von Neigungen möglichst ohne Querneigung gehalten werden (± 10°).

Taste einmal drücken - Neigungssensor wird

aktiviert. Im Display erscheint das Symbol . Die Neigung wird je nach Einstellung in ° oder in % kontinuierlich angezeigt.

Taste drücken um die Neigung und die Distanz

zu messen. Siehe Skizze J .

Direkte Horizontaldistanz

Taste zweimal drücken, im Display erscheint

folgenden Symbol

Taste drücken - Neigung und Distanz wird

gemessen. In der Hauptzeile wird die daraus resultierende direkte Horizontaldistanz als Ergebnis angezeigt.

Raumwinkelfunktion

Der Winkel in einem Dreieck kann durch die Messung der drei Seiten berechnet werden. Diese Funktion kann z. B. zur Kontrolle eines rechtwinkligen Raumwinkels verwendet werden. Siehe Skizze K .

Taste dreimal drücken - im Display erscheint das

Rarmwinkelsymbol

Die Anschlagpunkte rechts und links (d1/d2) vom zu messenden Winkel markieren.

Taste drucken und erst, kurze Seite des Drei-d1 oder d2) messen.

Taste drücken und zweite, kurze Seite des Drei-d1 oder d2) messen.

ON Taste drücken und dritte, lange Seite des Dreiecks (d3) messen.

Der Raumwinkel wird in der Hauptzeile als Ergebnis angezeigt.

Absteckfunktion

Zwei entsprechiche Abstände (a und b) können im Gerät eingegeben werden und dann zum Abtragen von definierten Messlängen verwendet werden, z.B. bei der Montage von Holzunterkonstruktionen.

Siehe Skizze L

Eingabe der Absteckabstände:

Taste viernal drücken - im Display erscheint das

Absteckfunktion Symbol Tb.

Der Wert (a) und die entsprechende Zwischenzeile blinken.

Mit + und - können die Werte (zunachst a und anschliessend b) für die gewünschten Absteckdistanzen angepasst werden. Bei längerem Tastendruck wird Schneller gezählt.

Ist der gewünschte Wert (a) eingegeben kann dieser mit Taste bestätigt werden.

Der Wert (b) und die Zwischenzeile blinkt (es wird automatisch der definierte Wert (a) übernommen).

Wert (b) kann mit + und - entsprechend eingeben werden. Ebenfalls wird der definierte Wert (b) mit der Taste bestätigt.

Anschliessend wird mit der Taste ON die Lasermessung gestartet und der entsprechende Absteckabstand wird in der Hauptzeile zwischen dem Absteckpunkt (zuerst a und anschliessend b) und dem Gerät (hintere Messebene) im Display angezeigt.

Wird der Makita LD100P langsam entlang der Abstecklinie bewegt, dann verringert sich der angezeigte Abstand. Bei einer Entfernung von 0.1m zum nachsten Absteckpunkt beginnnt das Gerät zu piepen.

Die Pfeile im Display Zeigen zusätzlich auf, in welche Richtung der Makita LD100P bewegt werden muss, um den definierten Abstand (je a oder b) zu erreichen. Sobald der Absteckpunkt erreicht ist, wechselt der Beep und die Zwischenzeile beginnt zu blinken.

Die Funktion kann jederzeit mit der Taste c abgebrochen werden.

Indirekte Messung

Das Gerät kann Distanzen mit dem Pythagoras-Satz berechnen.

Dieses Verfahren ist hilfreich, wenn die zu messende.
Distanz schwierig zu erreichen ist.

Stellen Sie safer, dass Sie sich an die vorge-
te Messabfolge halten:

• Alle Zielpunkte müssen vertikal oder horizontal in einer Wandebene liegen.
• Beste Ergebnisse erzielen Sie, wenn das Gerät um einen festen Punkt gedreht wird (z.B. Anschlagwinkel voll ausgeklappt und Gerät an einer Wand angelegt).
• Für die Messung kann die Minimum-/Maximum-Funktion aufgerufen werden - siehe Erklärung unter "Messen -> Minimum-/Maximum-Messung". Der Minimalwert wird für Messungen die recht-winklig zum Ziel sein,Müssen, die maximale Distanz bei allen anderen Messungen heran- gezogen.

Achten Sie auf einen rechten Winkel zwischen der ersten Messung und der zu bestimmenden Distanz. Verwenden Sie die Minimum-/ Maximum- Funktion, wie unter Punkt "Messen -> Minimum-/Maximum-Messung" erklär.

Indirekte Messung - Bestimmen einer Strecke mit 2 Hilfsmessungen

Siehe Skizze M

z.B. Zum Messen von Gebäudehöhen/-breiten. Vorteil- haft ist die Messung mit Hilfe eines Statives, wenn die Höhe mit zwei oder drei Strecken bestimmt wird.

Taste einmal drucken, im Display erscheint

Der Laser ist eingeschaltet.

Oberer Punkt (1) anzielen und Messungosen. Nach der ersten Messung wird der Wert nommen. Das Gerät möglichst horizontal halten.

Taste gedrück halten um die Dauermessung zuolum, das Gerät grosszügig um den idealen spunkt schwenken.

Taste drücken um die Dauermessung (2) zu pen. Das Ergebnis wird in der Hauptzeile, die Teilsergebnisse in den Zusatzzeilen dargestellt.

Indirekte Messung - Bestimmen einer Strecke mit 3 Hilfsmessungen

Siehe Skizze N

1. Taste zweimal drücken, im Display erscheidet.
   Endes Symbol . Der Laser ist eingescheltet.

ON Oberer Punkt (1) anzielen und Messung auslösen. Nach der ersten Messung wird der Wert übernommen. Das Gerät möglichst horizontal halten
Taste gedrückt halten um die Dauermessung auszulosen, das Gerät grosszügig um den idealen Messpunkt schwenken.
ON Taste drücken um die Dauermessung (2) zu stoppen. Wert wird übernommen. Unteren Punkt anzielen und
ON Taste drücken um die dritte Messung (3) auszulösen. Das Ergebnis wird in der Hauptzeile, die Teilmessergebnisse in den Zusammenliden dargestellt.

Indirekte Messung - Bestimmen einer Teilstrecke mit 3 Hilfsmessungen

Siehe Skizze 0

z.B. Bestimmung der Höhe zwischen Punkt 1 und Punkt 2 mit drei Messpunkten.

Taste dreimal drücken, im Display erscheint folgendes Symbol. Der Laser ist eingeschaltet. Oberen Punkt (1) anzielen.
ON Taste drücken und Messung auslösen. Nach der ersten Messung wird der Wert übernommen. In der Anzeige blinkt (2).

ON Messung auslösen. Nach der zweiten Messung wird der Wert übernommen. In der Anzeige blinkt (3).
Taste gedrückt halten um die Dauermessung auszulösen. Das Gerät grosszügig um den idealen Messpunkt schwenken.
ON Taste drücken um die Dauermessung zu beenden. Das Ergebnis wird in der Hauptzeile, die Teilmessergebnisse in den Zusammenheiten dargestellt.

Konstantenspeicher / Historischer Speicher

Speichern einer Konstante

Es ist möglich, einen oft benöttigten Wert zu speichern und regelmässig aufzurufen z.B die Höhe eines Raumes. Distanz messen und die M Taste so lange gedrückt halten bis das Gerät die Speicherung durch einen Beep erkennt.

Aufruf der Konstante

M Taste einmal drücken um die Konstante aufzurufen und mit der Taste = kann diese zum Weiterrechn den zu verwendet werden.

Historischer Speicher

M Taste zweimal drücken um die letzten 20 gemessen Werte in umgekehrter Reihenfolge anzusehen.

Die + und die - Taste können zum Navigieren verwendet werden.

Taste drücken um ein Ergebnis aus der Haupt-zeile zum Weiterrechnen zu verwenden.

Durch gleichzeitiges Drücken der Tasten M und OFF werden alle Werte im Historienspeicher gelöscht.

Timer (Selbstausloser)

Taste drücken - eine Vorlaufzeit von 5 Sekunden ist eingestellt.

oder

Taste gedrück halten bis die gewünschte Vorlaufzeit erreicht ist (max. 60 Sekunden).

Nach Loslassen der Taste werden die verbleibenden Sekunden (z.B. 59, 58, 57...) bis zur Messung, im "Countdown" heruntergebnigt und in der Anzeige angezeigt. Die letzten 5 Sekunden werden mit Beep heruntergebnigt. Nach letztem Beep erfolgt die Messung, der Messwert wird angezeigt.

Der Selfbauloser kann für jeder Messung verwendet werden.

Anhang

Anzeigehinweise

Alle Anzeigehinweise werden entweder mit ① oder "Error" angezeigt. Die folgenden Fehler können korrigiert werden:

1	Ursache	Abhilfe
156	Querneigung über 10°	Gerät ohne Querneigung halten
160	Hauptneigungsrichtung, Winkelwert zu gross (>45°)	Winkel bis max. ± 45° messen
204	Fehler in der Berechnung	Vorgang wiederholen
252	Temperatur zu hoch	Gerät abkühlen setzen
253	Temperatur zu niedrig	Gerät wärmen
255	Empfangssignal zu schwach, Messzeit zu gross, Distanz >100 m	Zieltafel benutzen
256	Eingangssignal zu hoch	Ziel zu stark reflektie-rend (Zieltafel benutzen)
257	Fehlmessung, zu viel Hintergrundlicht	Ziel abdunkeln (bei anderen Lichtverhältnissen messen)
260	Laserstrahl wurde unterbrochen	Messung wiederholen
Error	Ursache	Abhilfe
Error	Hardwarefehler	Falls diese Meldung nach mehrmaligem Einsatzten immer noch erscheint, ist Ihr Gerät defekt. Rufen Sie in thisem Fall ihren Handler an.

Technische Daten

Distanzmessungen: Messgenaigung bei Distanzen bis 10 m (2 σ, Standardabweichung)	typisch: ± 1.5 mm*
Power Range Technology™: Reichweite (ab ca. 80m Zieltafel verwenden)	0.05 m bis 100 m
Kleine Anzeigeeinheit	0.1 mm
Distanzmessung	✓
Minumum-/Maximummes-sung, Dauermessung	✓
Fläche/Volumen-Berech-nung von Raumdaten	✓
Addition/Subtraktion	✓
Indirekte Messung mittels Pythagoras	✓
Neigungsmessungen: Neigungssensor: Genaigungkeit (2 σ, Standardabweichung) - zum Laserstrahl - zum Gehäuse	± 0.3° ± 0.3°

Indirekte Messung mittels Neigungssensor (direkte Horizontaldistanz)	✓
Winkelmessung mittels Neigungssensor (± 45°)	✓
Allgemein: Laserklasse	II
Lasertyp	635 nm, < 1 mW
Ø Laserpunkt (in Entfernung)	6 / 30 / 60 mm (10 / 50 / 100 m)
Autom. Abschaltung des Lasers	nach 3 min
Autom. Abschaltung des Gerätes	nach 6 min
Displaybeleuchtung	✓
Tastaturbeuchtung	✓
Multifunktionales Endstück	✓
Timer (Selbstauslöser)	✓
Konstante speichern	✓
Historischer Speicher (20 Werte)	✓
Stativgewinde	✓
Batterielebensdauer, Typ AAA, 2 x 1,5V	bis zu 5 000 Messungen
Schutz gegen Wasser und Staub	IP 54, staubgeschütz, spritzwassergeschützt
Dimension	126 x 51 x 27 mm
Gewicht (mit Batterien)	125 g
Temperaturbereich: Lagerung	-25°C bis +70°C (13°F bis +158°F)
Betrieb	-10°C bis +50°C (14°F bis +122°F)

• Die maximale Abweichung kann bei ungenstigen Bedingungen wie starkem Sonnenschein oder sehr schwach reflektierender Zieloberfläche auftreten. Bei Entfernungen zwischen 10 m und 30 m kann die Abweichung um ± 0.025 mm/m steigen, ab einer Entfernung von 30 m um ± 0.1 mm/m.

Messbedingungen

Reichweite

Die Reichweite ist begrenzt auf 100m

Bei Nacht, in der Dämmerung oder wenn das Ziel abgeschattet ist, erhöht sich die Reichweite ohne Verwendung der Zieltafel. Verwenden Sie eine Zieltafel bei Tageslicht oder wenn das Ziel schlechte Reflexionseigenschaften hat.

Oberflächen von Zielen

Messfehler sind möglich, wenn Sie gegen farblose Flüssigkeiten (z.B. Wasser), unverstaubtes Glas, Styropor oder ähnlich halblichtdurchlüssige Oberflächen messen.

Bei Zielen, die sehr stark reflektieren, kann der Laserstrahl abgelenkt werden und Messfehler können

auftreten.

Bei nichtreflektierenden und dunklen Oberflächen kann sich die Messzeit erhöhen.

Pflege

Tauchen Sie das Gerät nicht ins Wasser. Wischen Sie Schmutz mit einem weichen feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungss- oder Lösungsmittel. Behandeln Sie das Gerät mit gleicher Vorsicht wie ein Fernglas oder eine Kamera.

EG-Konformitätserklärung

EG-KONFORMITÄTSERKLÄRUNG

Modell: LD100P

Wir erklären in alleiniger Verantwortung, dass sich these

Produkt in Übereinstimung mit den folgenden Normen der

Normdkumente

EN55022: 2006, EN61000-4-2: 2001

EN61000-4-3: 2006, EN61000-4-8: 2001

EN60950-1:2006

befindet sowie in Übereinstimmung mit den

Ratsverordnungen 2004/108/EC.

CE 2008

Tomoyasu Kato

Direktor

Verantwortlicher Hersteller:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Autorisierte Vertretung in Europa:

Makita International Europe Ltd.

Produktet tilsvarer laserklasse 2 ifolge:

IEC60825-1:2007 "Sikkerhet for laserutsty"

Laserklasse 2 produit:

Folgende enheter kan angis:

	Lengde	Areal	Volum
1.	0.000 m	0.000 m2	0.000 m3
2.	0.0000 m	0.000 m2	0.000 m3
3.	0.00 m	0.000 m2	0.000 m3
4.	0.00 ft	0.00 ft2	0.00 ft3
5.	0'00" 1/32	0.00 ft2	0.00 ft3
6.	0.0 in	0.00 ft2	0.00 ft3
7.	0 1/32 in	0.00 ft2	0.00 ft3

Angi enchet for helningsmålinger

Følgende enheter kan angis for helningsmålinger:

Produktet bortskaffes ifolge de nationale aller lokale regler, der gælder i dit land.

Folgende encheder kan indstilles:

	Distance	Areal	Volumen
1.	0.000 m	0.000 m2	0.000 m3
2.	0.0000 m	0.000 m2	0.000 m3
3.	0.00 m	0.000 m2	0.000 m3
4.	0.00 fod	0.00 fod2	0.00 fod3
5.	0'00" 1/32	0.00 fod2	0.00 fod3
6.	0.0 in	0.00 fod2	0.00 fod3
7.	0 1/32 in	0.00 fod2	0.00 fod3

Rumhjørne-vinkelfunktion

Laserklass 2 Produktter:

Zamierte na horny bod (1).

Stlačte tlacidlo ON a spustite meranie. Po prvom merani sa prijmte pvá hodnota. Displej blinká (2).

ON Spuš'a meranie. Po druhom merani sa prijmderuhá hodnota. Displej bliká (3).

NaekraniepojawiSie symbol
