BEDIENUNGSANLEITUNG SK102Z MAKITA

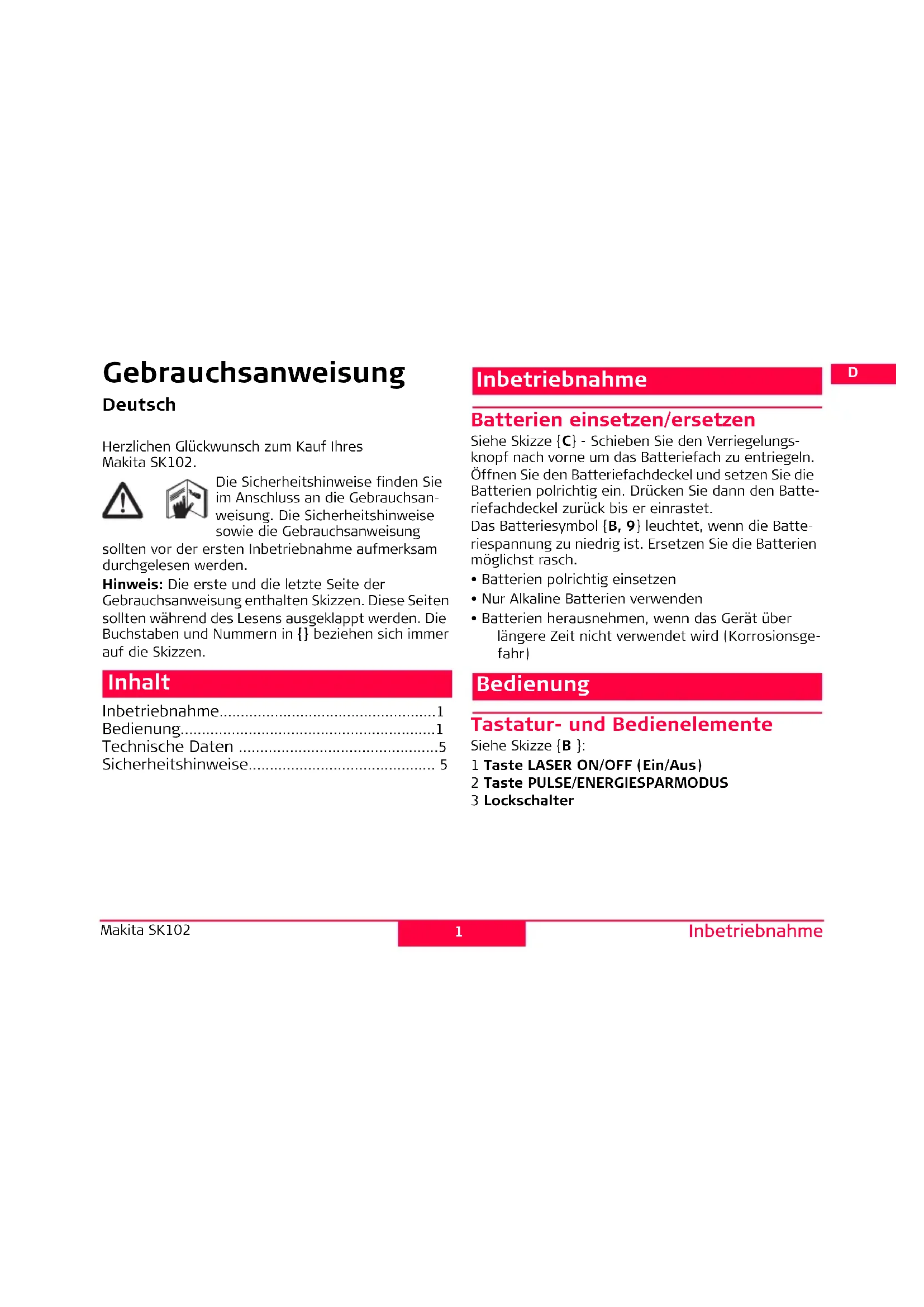

Herzlichen Glückwunsch zum Kauf Ihres Makita SK102.

Die Sicherheitshinweise finden Sie im Anschluss an die Gebrauchsanweisung. Die Sicherheitshinweisesowie die Gebrauchsanweisung

sollten vor der ersten Inbetriebnahme aufmerksam durchgelesen werden.

Hinweis: Die erste und die letzte Seite der Gebrauchsanweisung enthalten Skizzen. Diese Seiten sollen während des Lesens ausgeklapt werden. Die Buchstaben und Nummern in {} beziehen sich immer auf die Skizzen.

Inhalt

Inbetriebnahme. 1

Bedienung. 1

Technische Daten 5

Sicherheitshinweise. 5

Inbetriebnahme

Batterien einsetzen/ersetzen

Siehe Skizze C - Schieben Sie den Verriegelungsknopf nach vorne um das Batteriefach zu entriegeln. Offnen Sie den Batteriefachdeckel und setzen Sie die Batterien polrlichtig ein. Drucken Sie dann den Batteriefachdeckel darüber bis er einrastet.

Das Batteriesymbol B,9 leuchtet, wenn die Batteriespannung zu niedrig ist. Ersetzen Sie die Batterien möglichst rasch.

• Batterien polrlichtig einsetzen
• Nur Alkaline Batterien verwenden
• Batterien herausnehmer, wenn das Gerät über langere Zeit nicht verwendet wird (Korrosionsgefahr)

Bedienung

Tastatur- und Bedienelemente

Siehe Skizze [B]:

1 Taste LASER ON/OFF (Ein/Aus)
2 Taste PULSE/ENERGIESPARMODUS
3 Lockschalter

Anzeige

Siehe Skizze [B]

4 Laserkreuz
5 Laserlinie horizontal
6 Laserline vertikal
7 L o c k E I N
8 Pulse/Energiersparmodus EIN
9 Batteriespannung zu niedrig

Ein-/Ausschalten

EIN: Drücken Sie die ON - Taste B,1 kurz.

AUS: Drucken Sie die OFF - Taste B,1 Ianger.

Laser Funktion

Durch Drucken der ON-Taste B,1 werden folgende Laserfunktionen aktiviert:

ON - Taste {B, 1} drücken	aktiviert
1 x	Laserkreuz (horizontal und vertikale Laserlinie)
2 x	horizontal Laserlinie
3 x	vertikale Laserlinie

Durch weiteres Drucken der ON-Taste B,1 werden die vorhergehenden Funktionszustände wiederholt.

Selbstnivellierung und Lock-Funktion

Das Instrument nivelliert sich im angegebenen Neigungsbereich (siehe "Technische Daten") automatisch.

Zum Transport und um das Instrument über den Selfstnivellierbereich hinaus neigen zu konnen, muss der Lockschalter B,3 betatigt werden. Im gelockten Zustand ist das Pendel festgesetzt und die Selfstnivellierfung ist außer Kraft gesetzt.

Pulse/Powermodus

Das Instrument ist mit einem Powermodus ausgestattet. Beim einschalten ist der Powermodus aktiviert und die Laserlinien sind besonders hell sightbar. Wir die besonders gute Sichtbarkeit der Laserlinien nicht benötigt und soll zusätzlich Energie gespart werden, kann man den Pulse-Modus durch drucken der Pulse-Taste B,2 aktivieren.

Um die Laserlinien auch noch in weiteren Entfernungen (>20m) oder in ungünstigen Lichtverhältnissen wahrnehmen zu konnen, kann ein Laserdetektor eingesetzt werden. Der Laserstrahl im Pulse-Modus wird vom DetECTOR auch noch in großer Entfernung wahrgenommen.

(Laserdetektor siehe Zubehör)

Anwendungen

Anwendungsbeispiele finden Sie auf der hinteren Umschlagseite dieser Gebrauchsanweisung.

Überprüfung der Genauigkeit des Makita SK102

Überprüfen Sie die Genauigkeit Ihr's Makita SK102 regelmässig und weitere vorgenütten Nivellieraufgaben.

Überprüfung der Nivelliergenauigkeit

Siehe Skizze J + K

Instrument auf einem Stativ mittig zwischen zwei Wände (A + B) stellen, deren Abstand ca. 5m beträgt. Lockschalter B,3 auf die Stellung "Unlocked" ( ) stellen.

Instrument auf Wand A richten und Instrument mit der Taste Laser ON B,1 einschalten. Laserkreuz mit der Taste Laser ON B,1 aktivieren und Lage des Laserkreuzungspunktes auf der Wand A (- > A1) markieren.

Instrument um 180^ drehen und den Laserkreuzungspunkt auf der Wand B ( B1) markieren.

Anschliessend Instrument auf gleicher Höhe möglichst nahe zur Wand A platzieren und erneut den Laserkreuzungspunkt auf Wand A (- > A2) markieren. Instrument wieder um 180^ drehen und Laserkreuzungspunkt auf Wand B (- > B2) markieren. Abstände der markierten Punkte A1-A2 und B1-B2 messen.

Differenz der beiden Messungen ermittelt. Wenn die Differenz 2 mm nicht überschreitet, befindet sich der Makita SK102 innerhalb der Toleranz.

|(A1 - A2) - (B1 - B2)| ≤ 2 mm

Überprüfung der Genauigkeit der horizontalen Linie

Siehe Skizze L

Lockschalter B,3 auf die Stellung "Unlocked" ( ) stellen.

Instrument im Abstand von ca. 5 m von der Wand platzieren. Instrument auf die Wand richten und mit der Taste Laser ON {B, 1} einschalten. Beide Laserlinien mit der Taste Laser ON {B, 1} aktivieren und Laserkreuzungspunkt auf der Wand markieren.

Instrument nach rechts und anschliessend nach links schwenken. Dabei die vertikale Abweichung der horizontalen Linie von der Markierung beobachten. Wenn die Abweichung 3mm nicht überschreitet, befindet sich der Makita SK102 innerhalb der Toleranz.

Überprüfung der Genauigkeit der vertikalen Linie:

Siehe Skizze M

Lockschalter B,3 auf die Stellung "Unlocked" ( ) stellen.

Als Referenz ein Schnurlot verwenden und möglich nahe an einer ca. 3 m hohen Wand befestigen.

Instrument im Abstand von ca. 1,5 m von der Wand in einer Höhe von ca. 1,5 m platzieren. Instrument auf die Wand richten und mit der Taste Laser ON {B, 1} einschalten. Vertikale Laserlinie mit der Taste Laser ON {B, 1} aktivieren. Instrument drehen, bis sich die vertikale Laserlinie knapp über dem Boden auf der Lotschnur befindet. Nun die maximale Abweichung der Laserlinie zum Schnurlot über die gesamte Linien

lange bestimmen. Wenn die Abweichung 2mm nicht überschreitet, befindet sich der Makita SK102 innerhalb der Toleranz.

Befindet sich Ihr Makita SK102 ausserhalb der angegebenen Toleranzen, wenden Sie sichitte an einen authorisiterten Fachhändler.

Anzeigehinweise

Unter- oder Überschreitung des zulässigen Temperaturbereichs:

Laser schaltet ab und die Symbole (-) und (+) blinken.

Ausserhalb des Selfbstnivellierbereichs:

Der Laser schaltet ab und das Symbol der benutzten Funktion blinkt.

Pendel gelockt:

Der Laserstrahl wird nicht nivelliert und das Lock-Symbol B,7 leuchtet.

Pflege und Hinweise zum Betrieb

Tauchen Sie das Gerät nicht ins Wasser. Wischen Sie Schmutz mit einem weichen feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Behandeln Sie das Gerät mit gleicher Vorsicht wie ein Fernglas oder eine Kamera.

Durch heftige Erschütterungen oder einen Sturz kann das Gerät beschädigt werden. Überprüfen Sie vor in Betriebnahme das Gerät auf eventuelle Beschädigungen. Überprüfen Sie regelmäßig die Nivelliergenaugkeit ihres Gerätes.

Transport

Zum sicheren Transport des Instrumentes stellen Sie den Lockschalter B,3 auf "Locked" ( ).

Technische Daten

Reichweite min. 30 m m	t Detektor
Nivelliergenauigkeit ± 3 mm @ 10 m
Neigungsbereich 4 ° ± 0	5
Horizontale Genauigkeit ± 1 mm @ 5m
Vertikale Genauigkeit ± 0.75 mm @ 3m Linien-länge
Lasertyp 635 nm, Laserklasse II
Batterietyp AA, 3 x 1.5 V
Schutz gegen Wasser und Staub	IP 54, staubgeschützt, spritzwassergeschützt
Betriebstemperatur -10 °C bis 40 °C
Lagertemperatur -25 °C bis 70 °C
Dimension (L x B x H), 102 x 75 x 102 mm
Gewicht (mit Batterien) 475 g
Statitschraube 1/4"

Änderungen (Skizzen, Beschreibungen und technische Daten) vorbehalten.

Sicherheitshinweise

Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen.

Verwendete Symbole

Die verwendeten Symbole haben folgende Bedeutung:

WARNING:

Gebrauchsgefahr oder sachwidrige Verwendung, die schwere Personenschäden oder den Tod bewirken kann.

VORSICHT:

Gebrauchsgefahr oder sachwidrige Verwendung, die geringe Personenschäden, aber erhebliche Sach-, Vermögens- oder Umweltschäden bewirken kann.

Nutzungsinformation, die dem Benutzer hilft, das Produkt technisch richtig und effizient einzusetzen.

Bestimmungsgemässe Verwendung

• Projizieren einer vertikalen Laserlinie
• Projizieren einer horizontalen Laserlinie
• Projizieren einer vertikalen und gleichzeitig einer horizontalen Laserlinie (Laserkreuz)

Sachwidrige Verwendung

• Verwendung des Produktes ohne Instruktion
• Verwendung ausserhalb der Einsatzgrenzen
• Unwirksammachen von Sicherheitseinrichtungen und Entfernen von Hinweis- und Warnschildern
• Öffnen des Produktes mit Werkzeugen (Schraubenzieher etc.)
• Durchführung von Umbauten oder Veränderungen am Produkt
• Absichtliche Blendung Dritter; auch bei Dunkelheit
  Ungenügende Absicherung des Einsatzortes

Einsatzgrenzen

Siehe Kapitel "Technische Daten".

Der Makita SK102 ist für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet, das Produkt darf nicht in explosionsgeführter oder aggressiver Umgebung eingesetzt werden.

Verantwortungsbereiche

Verantwortungsbereich des Herstellers der Originalausrücktung Makita Corporation Anjo, Aichi, 446-8502 Japan (kurz Makita):

Makita ist verantwortlich für die Sicherheitstechnische einwandfrei Lieferung des Produktes inklusive Gebrauchsanweisung.

Verantwortungsbereich des Herstellers von Fremdzubehör:

Hersteller von Fremdzubehör für den Makita SK102 sind verantwortlich für die Entwicklung, Umsetzung und Kommunikation von Sicherheitskonzepten für ihre Produkte und deren Wirkung in Kombination mit dem Makita Produkt.

Verantwortungsbereich des Betreibers:

WARNING

Der Betreiber ist verantwortlich für die bestimmungsgemisse Verwendung der Ausrüstung, den Einsatz seiner Mitarbeiter, deren Instruktion und die Betriebssicherheit der Ausrüstung.

Für den Betreiber gelten folgende Pflichten:

• Er verstehen die Schutzinformationen auf dem Produkt und die Instruktionen in der Gebrauchs-anweisung.
• Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften.
• Er benachrichtigt Makita, sobald am Produkt Sicherheitsmängel auftreten.

Gebrauchsgefahren

VORSICHT:

Vorsicht vor fehlerhaften Messungen beim Verwenden eines defekten Produkts, nach einem Sturz oder anderen unerlaubten Beanspruchungen bzw. Veränderungen des Produkts.

Führer Sie periodisch Kontrollmessungen vor und nach wichtigen Messaufgaben durch. Siehe Abschnitt "Überprüfung der Genauigkeit des Makita SK102".

WARNING:

Leere Batterien dürfen nicht über den Hausmüll entsorgt werden. Geben Sie diese zur umweltgerechten Entsorgung bei entsprechenden Sammelstellen gemass nationaler oder lokaler Bestimmungen ab.

Das Produkt darf nicht im Hausmüll entsorgt werden.

Entsorgen Sie das Produkt sachgemass.
Befolgen Sie die nationalen, länderspezifischen Entsorgungsvorschriften.

Schützen Sie das Produkt jederzeit vor dem Zugriff unberechtigter Personen.

Änderungen (Skizzen, Beschreibungen und technische Daten) vorbehalten.

Elektromagnetische Verträglichkeit (EMV)

WARNING:

Der Makita SK102 erfüllt die strengen Anforderungen der einschlögigen Richtlinien und Normen. Trotzdem kann die Möglichkeit einer Störung anderer Geräte nicht gänzlich ausgeschlossen werden.

Laserklassifizierung

Der Makita SK102 erzeugt einen sightbaren Laserstrahl, der auf der Gerätevorderseite austritt.

Das Produkt entspricht der Laserklasse 2 gemäss:

• IEC60825-1 : 2007 "Sicherheit von Lasereinrichtungen"

Laserklasse 2/II Produkte:

Blichen Sie nicht in den Laserstrahl und richten Sieihn nicht unnötig auf andere Personen. Der Schutz des Auges wird üblicherweise durch Abwendungsreaktionalen einschliesslich des Lidschlussreflexes bewirkt.

WARNING:

Direkter Blick in den Laserstrahl mit optischen Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann gefährlich sein.

VORSICHT:

Der Blick in den Laserstrahl kann fur das Auge gefährlich sein.

D

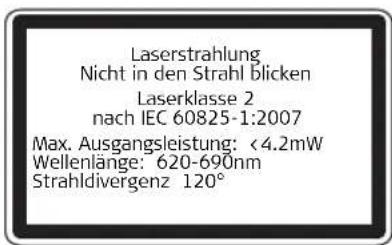

Beschildierung

Position des Typenschildes siehe Umschlagseite!
