MODE D'EMPLOI TVVR30004 ABUS

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit.

Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Le sommaire disponible donne un aperçu du contenu et renvoie aux pages correspondantes.

Polski

Enregistreur numérique 4 canaux TVVR30004

Notice d'utilisation

Version 1.0

CE

Français

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit.

Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur.

Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Le sommaire disponible donne un aperçu du contenu et renvoie aux pages correspondantes.

Vue d'ensemble de l'appareil

Panneau arrière

Vous pouvez piloter l'appareil comme suit :

Dispositifs de commande sur le devant de l'appareil

- Souris USB

Connecteurs au dos de l'appareil

Remarque

Voir la vue d'ensemble, p. 174.

N°	DésignationFonction

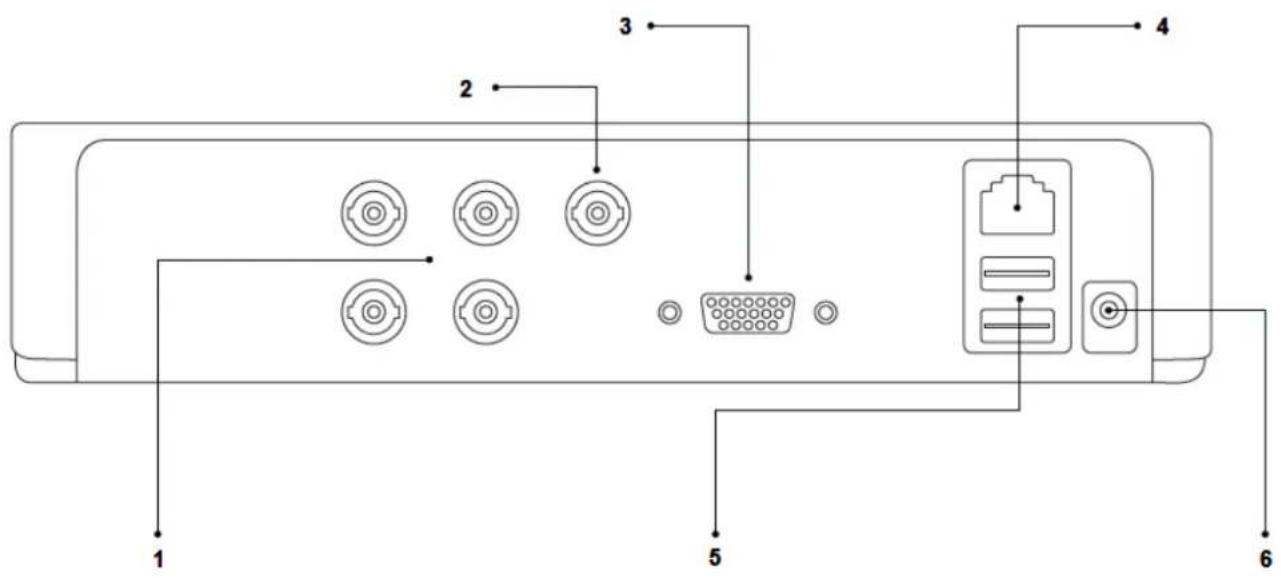

1	VIDEO IN : Entrée vidéo BNC
2	VIDEO OUT : Sortie vidéo BNCConnecteur BNC de sortie vidéo pour rac-cordement d'un moniteur, alternative à la sortie VGA (n° 3)
3	VGA :Port pour moniteur VGA (9 broches), signal de sortie vidéo
4	LAN :Port LAN Ethernet
5	USB :Ports USB pour utilisation d'une souris et pour l'exportation des données
6	Connexion réseau :12 V CC

Commande à la souris

i

Remarque

La description mentionnée ci-dessous dans le manuel s'effectue à la souris.

L'appareil peut être utilisé avec une souris USB.

Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic :• Sélection dans le menu, activation d’un champ de saisie ou d’un onglet, affichage du menu Quick SetDouble clic :• Changement du mode d’affichage Une image-Plusieurs images en mode live et visionnageCliquer et glisser :• Configuration des masques privés et des zones
droite	Simple clic :• Appel du menu contextuel• Retour au menu précédent
molette	en mode Live :• affichage des images de la caméra précédente/suivante

Vue d'ensemble de l'appareil ....174

Commande du système....175

Généralités....175

Connecteurs au dos de l'appareil 175

Commande à la souris....176

Guide de démarrage rapide ....180

Avant de commencer....180

Monjours du disque dur ....180

Branchements....180

Configuration de l'appareil 180

Consignes de sécurité importantes....181

Explication des symboles....181

Utilisation appropriée ....181

Généralités....181

Alimentation en courant ....181

Lieu d'installation/Environnement....182

Télécommande 182

Maintenance et entretien ....183

Accessoires....183

Mise en service....183

Enfants....183

Préface ....184

Informations d'ordre général....184

Déballage....184

Contenu de la livraison ....184

Clavier virtuel ....185

Démarrage de l'appareil....185

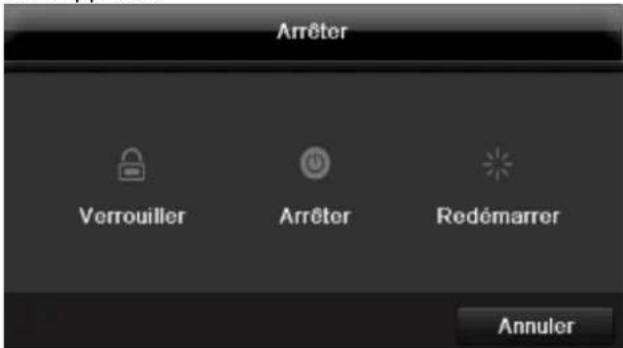

Arrêter, verrouiller, redémarrer l'appareil....185

Indicateurs d'état ....186

Généralités....186

Barre de statut LED DVR....186

Affichage sur le moniteur ....186

Assistant de paramétrage....187

Paramétrage du système....187

Paramétrage de l'administrateur....187

Date / temps....187

Paramètres réseau 188

Gestion des disques durs ....188

Enregistrement caméra....188

Mode live....189

Vue d'ensemble 189

Symboles d'état....189

Menu contextuel en cas de commande à la souris ....189

Barre de sélection sur l'image de la caméra....190

Réglages....191

Configuration de la sortie caméra 191

Restitution 192

Généralités....192

L'écran de visualisation....192

Commande via champ de contrôle....192

Clic droit sur lecture en cours....193

Menu principal....194

Vue d'ensemble des menus 194

Description de la menu....194

Configuration de système....196

Aperçu 196

Général....196

Terminologie....197

Agencement d'un réseau ....198

Configuration réseau 198

Avertissement 202

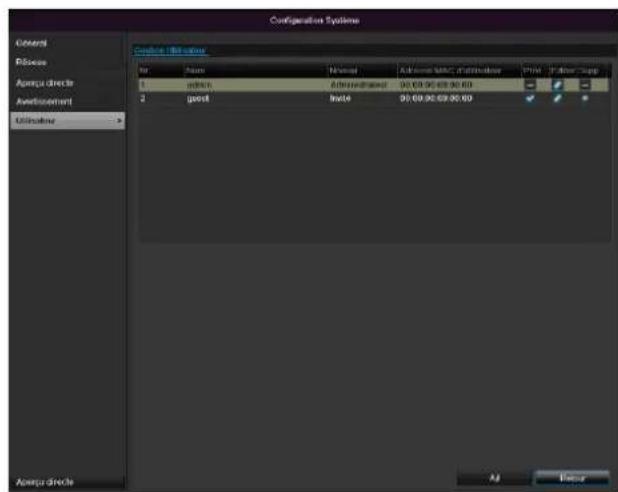

Utilisateur 202

Caméra 204

OSD 204

Image 204

Mouvement 204

Alarme....204

Zone privée ....205

Surveillance anti-sabotage....206

Perte vidéo....207

Configuration d'Enregistrement....208

Configuration....208

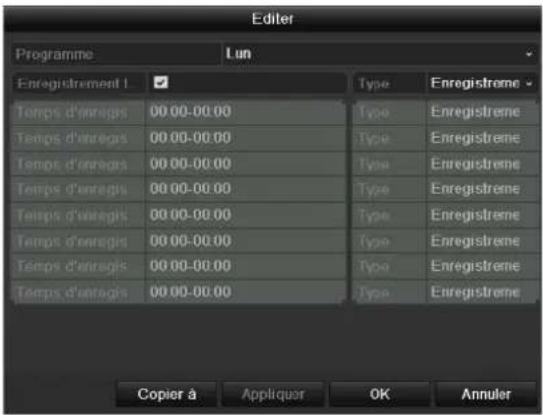

Planning....208

Codage 209

Onglet Paramètrage d'enr 209

Monjours du disque dur....211

Configuration du disque dur des caméras....212

S.M.A.R.T....212

Contrôle du statut des disques durs....212

Enregistrement....213

Relecture....214

Enregistrement par horaire ....214

Sur événement....214

Sauvegarder 215

Enregistrement par horaire 215

Événement (type d'événement « Détection de mouvement »)....216

Maintenance 217

Info système....217

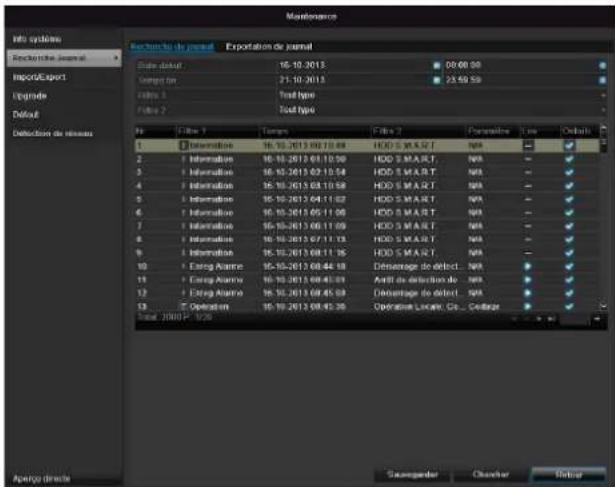

Recherche de journal....217

Configuration....218

Mise à jour de firmware....219

Défaut....219

Réseau....219

Arrêter 221

Affichage....221

Réglages : Enregistrement....221
Réglages : Réseau....221
Dépannage....222
Entretien et nettoyage de l'appareil 222
Spécifications techniques....223
Capacité de mémoire HDD 223
Elimination des déchets....224
Remarque concernant la directive européenne sur les appareils électriques et électroniques ....224
RRemarque concernant la directive européenne RoHS 224
Glossaire....225
Termes techniques utilisés 225
A propos du mécanisme interne d'un disque dur....227

Guide de démarrage rapide

Avant de commencer

Les préparations suivantes sont indispensables :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p.181.
2. Vérifiez le contenu et l'état des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Monjours du disque dur

Avertissement

Mettez l'appareil hors tension et débranchez-le du secteur !

Prévoyez une mise à la terre afin d'éviter les décharges d'électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparément).
2. Etablissez ensuite la connexion avec la platine principale à l'aide du câble de données bleu (petit connecteur).
3. Raccordez le câble d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boîtier.

Branchements

Remarque

Respectez le rayon minimal lors de la pose des câbles ! Ne pas plier les câbles !

1. Connectez toutes les caméras au réseau
2. Raccordez le moniteur aux connecteur VGA ou BNC.
3. Raccordez la souris au port USB.
4. Branchez la prise d'alimentation. L'appareil démarre automatiquement.

Configuration de l'appareil

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

- Exécutez les étapes de l'assistant d'installation, voir p.187.

Les paramètres suivants sont configurés successivement :

• Langue de l'interface utilisateur
- Administrateurs
- Paramètres généraux (date, heure...)
- Gestion du disque dur (initialisation etc.)
- Paramètres d'enregistrement
- Paramètres réseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données !

- Voir la vue d'ensemble des menus, p. 194, ainsi que les remarques et explications concernant les commandes principales du système, p. 1755.

Consultez les explications concernant :

Mode live	p. 189
Lecture	p. 192
Exportation de données	p. 215
Diagnostic d’erreur	p. 222

Consignes de sécurité importantes

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole	Mot clé	Signification
	Avertissement	Risque de blessures ou danger pour la santé.
	Avertissement	Risque de blessures ou danger pour la santé à cause du voljours.
	Important	Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.
	Remarque	Informations importantes.

Les balises suivantes sont utilisées dans le texte :

	Signification
1....	Ordre fixe des étapes à exécuter dans le texte
2....
...	Éléments énumérés dans un ordre aléatoire dans le texte ou l'avertissement
...

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considérée comme non appropriée !

Cet appareil ne peut être utilisé qu'aux fins suivantes :

- Combiné à des sources de signal vidéo et à des appareils de sortie vidéo (moniteurs CRT ou TFT) raccordés, cet enregistreur numérique 4 canaux sert à la surveillance d'objets.

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l'habitude d'utiliser des appareils électroniques.

Avertissement

Tout dommage résultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels résultant d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas !

Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement.

Lorsque vous vendez ou donnez cet appareil, vous devez impérativement remettre ce manuel au nouveau propriétaire.

Cet appareil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appareil qu'après l'avoir branché sur une source de courant dont le voljours correspond à la tension indiquée sur la plaque signalétique.

Si vous n'êtes pas sûr des caractéristiques de votre réseau électrique, vous devez vous adresser à votre fournisseur.

Avertissement

Prenez des précautions contre les pertes de données !

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprendre des travaux d'installation ou de maintenance.

L'interrupteur de cet appareil ne permet pas de déconnecter entièrement l'appareil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez retirer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée

de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvrez jamais le boîtier de l'appareil ! Il y a des risques d'électrocution !

S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre installateur.

Le monjours ou le remplacement d'un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement

Tout monjours ou toute modification de l'appareil par des personnes non qualifiées entraîne l'annulation de la garantie.

Nous vous conseillons de confier le monjours d'un disque dur à un installateur.

Tout monjours incorrect du disque dur entraîne l'annulation de la garantie.

Evitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'éviter les endommagements par des surtensions (par exemple, pendant un orage).

Câbles

Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même.

Ne touchez jamais un câble les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le câble et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur.

Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné.

Un câble électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le câble de temps en temps.

Ne modifiez ou ne trafiquez pas le câble électrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles réseau.

Lieu d'installation/Environnement

Installez l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L'appareil doit être utilisé dans un climat tempéré.

Veillez à ce que :

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis épais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour) ;

l'appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage) ;

l'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense ;

l'appareil ne se trouve pas à proximité d'un champ magnétique (par exemple, des haut-parleurs) ;

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximité de l'appareil ;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs ;

l'appareil ne soit pas utilisé à proximité d'un récipient rempli d'eau, car il doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l'appareil) ; aucun objet étranger ne pénètre dans l'appareil ;

l'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits ;

l'appareil ne soit pas exposé à des chocs et des vibrations fortes.

Télécommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examiné par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boîtier de l'appareil ou des accessoires. Toute ouverture du boîtier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions etc. car ceux-ci peuvent endommager la surface de l'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoi l'appareil ne peut être ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l'utilisateur de l'appareil en danger de mort.

Accessoires

Raccordez uniquement des appareils recommandés. Si-non vous risquez de créer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service !

N'ouvrez le boîtier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de vidéo-surveillance existant, vous devez vérifier si tous les appareils sont débranchés du secteur et du circuit à basse tension !

Avertissement

En cas de doute, confiez le monjours, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne.

Enfants

Ne laissez jamais des appareils électriques entre les mains d'un enfant ! Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peut mettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulateur.

Rangez les emballages en lieu sûr. Il y a des risques d'étouffement !

Cet appareil ne doit pas être mis entre les mains d'un enfant. Des pièces équipées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de:

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE

Nous vous invitons à lire attentivement les présentes instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant de mettre le produit en service, nous vous conseillons de lire entièrement le manuel d'utilisateur et de respecter toutes les consignes de sécurité et d'utilisation.

Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste !

Clause de non-responsabilité

Ce mode d'emploi a été établi avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'usage de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet appareil à une entreprise agréée.

Déballage

Manipulez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas être jetés.

Nous vous conseillons :

de mettre les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures ménagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constatez des dégâts à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

• Enregistreur numérique 4 sur canaux ABUS
• Bloc d'alimentation
• Souris USB
  • Câble SATA et vis pour disques durs
• CD-ROM
• Manuel d'utilisateur (sur CD ou ci-joint)
  • Installateur rapide (sur CD ou ci-joint)

Clavier virtuel

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l'écran :

Le clavier virtuel suivant s'affiche lorsque des chiffres sont saisis :

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

- Cliquez sur ← pour effacer le caractère devant le curseur.

Cliquez sur le a encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Démarrage de l'appareil

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique !

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est raccordé au bloc d'alimentation, il démarre automatiquement et la barre de statut LED s'allume.

1. L'appareil effectue un autotest pendant le démarrage.
2. Pour finir, l'assistant de paramétrage s'affiche. Quittez-le pour accéder au mode live.

Arrêter, verrouiller, redémarrer l'appareil

Cliquez dans le menu principal sur Arrêter. L'écran suivant apparaît.

1. Pour mettre l'appareil hors tension, sélectionnez l'option Arrêter et confirmez en cliquant sur Oui. L'appareil s'éteint.

2. N'appuyez sur aucune touche pendant la mise hors tension de l'appareil !

3. Débranchez maintenant la fiche du bloc d'alimentation.

4. Pour verrouiller le système, cliquez sur l'icône Ver- rouiller à gauche. L'interface utilisateur est verrouillée. Il faut alors saisir un mot de passe pour accéder aux menus.

5. Cliquez sur l'icône Redémarrer à droite pour redémarrer. L'appareil redémarre.

Mise sous tension de l'appareil

- Branchez le bloc d'alimentation pour démarrer l'appareil.

Indicateurs d'état

Généralités

Les indicateurs d'état suivants vous informent sur l'état de fonctionnement :

• voyants sur le devant de l'appareil
• signaux sonores,
• icônes (pictogrammes) sur le moniteur.

i

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Barre de statut LED DVR

Etat	Fonction
Allumée en bleu en permanence	Etat du système : OK
Eteinte	L'appareil est désactivé ou l'affichage de statut a été désactivé manuellement dans le menu.

Affichage sur le moniteur

L'appareil affiche la date et l'heure, le nom de la caméra, et indique si un enregistrement est en cours.

• Enregistrement en continu : « R bleu »
• Enregistrement suite à une détection de mouvement : « R jaune »

Assistant de paramétrage

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensables du système. L'enregistreur numérique est ensuite configuré pour l'enregistrement et la surveillance.

Remarque

Vous trouvez tous les réglages dans le menu Appareil. Voir la menu principal, p. 194.

Le choix de la langue apparaît à l'écran après la première mise sous tension :

1. Cliquez dans le champ et sélectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Cliquez sur Suivant pour démarrer l'assistant.

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche disparaît et l'assistant ne démarrera plus automatiquement.

Paramétrage de l'administrateur

Avertissement

Notez bien le mot de passe Administrateur. Mot de passe préprogrammé :

« 1 2 3 4 5 ».

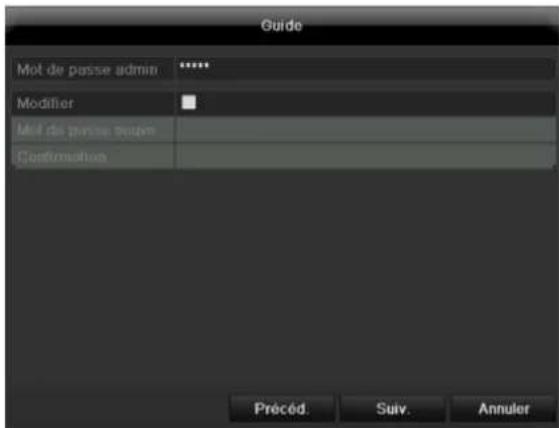

1. Cliquez dans le champ et saisissez le mot de passe Administrateur.

2. Pour saisir un nouveau mot de passe, activez la case à cocher devant Modifier.

3. Saisissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.

4. Cliquez sur Suivant.

Date / temps

1. Entrez la date et l'heure système.

2. Terminez le paramétrage en cliquant sur Suivant.

Paramètres réseau

i

Remarque

Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l'adresse IP en définissant manuellement les autres paramètres.

1. DHCP actif : si DHCP a été choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis

DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur). Vous pouvez également saisir l'adresse du serveur DNS requis pour l'envoi du mail.

1. Voici un exemple typique d'adresses :

Adresse IPv4 : 192.168.0.50

IPv4 Masque de sous-réseau : 255.255.255.0

IPv4 Gateway standard : 192.168.0.1

DNS primaire : 192.168.0.1

i

Remarque

En cas d'accès à distance via Internet, l'appareil doit disposer d'une adresse réseau fixe.

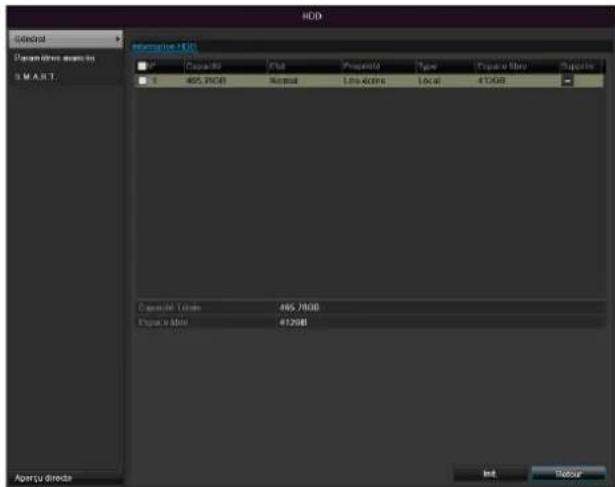

Gestion des disques durs

1. Pour configurer un nouveau disque dur, cochez la case avec un clic gauche puis cliquez sur Init.

Avertissement

Toutes les données existantes seront supprimées !

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'état.

2. Terminez le paramétrage en cliquant sur Suivant.

Enregistrement caméra

1. Sélectionnez la caméra souhaitée pour l'enregistrement dans l'option correspondante.

2. Cochez la case « Enregister ».

3. Sélectionnez le type d'enregistrement. Vous avez le choix entre « Enregistrement par horaire » et « Détection de mouve ». Activez la détection interne de mouvement de la caméra pour permettre un enregistrement.

4. Appuyez sur Copier à, pour appliquer ces paramètres à d'autres caméras. Pour cela, sélectionnez les caméras dans la fenêtre qui vient de s'ouvrir. Cochez la case correspondante en cliquant dessus.

5. Validez la configuration et fermez l'assistant de configuration en cliquant sur OK.

Mode live

Vue d'ensemble

Le mode live est automatiquement sélectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'en-tête.

• Menu
• Lecture et

Le menu contextuel des modes d'affichage se trouve à droite. A droite, vous trouvez également la date et l'heure.

• Pour ouvrir le menu contextuel de l'affichage multiple, cliquer sur le symbole.
• Cliquez sur un pictogramme pour faire défiler les divers modes d'affichage.

Les signaux des caméras raccordées s'affichent sur l'écran principal.

Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d'affichage d'origine.

Symboles d'état

Les symboles suivants s'affichent selon l'état de fonctionnement de l'appareil :

Symbole	Signification
R	Jaune : Enregistrement suite à une détection de mouvementEnregistre uniquement après une détection de mouvement
R	Bleu : enregistrementEnregistrement en continu

Menu contextuel en cas de commande à la souris

i

Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Menu principal	Ouverture du menu principal
Caméra	Image affichée en plein écran en provenance de la caméra sélectionnée
Caméra multiple	Présentations différentes
Ecran précéd.	Visualisation de la caméra précédente
Ecrean suiv.	Affichage des images en provenance de(s) (la) caméra(s) suivante(s)
Démarrer Comm.	Démarrage d'une séquence de caméra
Démarrage de l'enregistrement	Active la détection de mouvement ou la planification pour toute la journée
Quick Set	Réglage du mode de diffusion
Lecture pendant toute la journée	Passer en mode de lecture
Sortie aux.	Basculer vers le moniteur de surveillance

Remarque

L'activation de "AUX moniteur" sans moniteur spot connecté:

Fonction de pointeur de la souris est désactivé.

Remarque

Visualisation de séquences:

Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Barre de sélection sur l'image de la caméra

Cliquez sur l'affichage simple ou multiple d'une image.

Une barre de sélection s'affiche :

(1)

(3)

(5)

N°	Signification du symbole
(1)	Zone de déplacement de la barre miniature
(2)	Activer/désactiver l'enregistrement manuel
(3)	Lecture immédiate des 5 dernières minutes
(4)	Zoom numérique
(5)	Réglages d'affichage de l'image
(6)	Fermer la barre de sélection

Réglages

Remarque

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Apercu directe » :

Dans l'onglet « Général » se trouvent les paramètres suivants :

Sortie Video	VGA/HDMI, Main CVBSSélectionne la connexion pour modifier les paramètres
Mode	Différents affichages caméra
Délais	Temps de commutation entres les différentes caméras en mode affichage séquentiel
Afficher la barre de statut	Activer/désactiver la barre de statut
Port de sortie d’événement	Attribuer un moniteur pour l’affichage d’événements
Temps immobilise	en secondes, pour déterminer le temps d’affichage de l’événement sur le moniteur attribué.
Post Event Display Time	en seconds, définit la durée du pop-up fenêtre pendant qu’un évène-ment.

Remarque

La sortie BNC peut être utilisée pour un moniteur Spot ou pour un moniteur autonome.

Remarque

Ecran VGA connecté :

Un écran VGA connecté devient automatiquement l'écran principal de la sortie audio affectée. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

Aucun moniteur VGA raccordé :

Si le câble VGA n'est pas raccordé au moniteur lors du démarrage, le signal vidéo principal est envoyé par le port BNC Main. Raccordez le câble VGA et redémarrez l'enregistreur pour effectuer la détection automatique.

Configuration de la sortie caméra

Jusqu'à 4 caméras peuvent être utilisées simultanément pour l'affichage en temps réel.

1. Cliquez sur « Visualisation »:

1. Sélectionnez le mode d'affichage.

2. 1 × 1

3. 2×2

4. Attribuez le signal de caméra souhaité à chaque écran à l'aide des touches de navigation.

- Le paramètre X signifie que cette caméra n'est pas affichée.

1. Cliquez sur Appliquer pour valider la configuration.

Restitution

Généralités

Vous pouvez visionner de trois façons :

via Recherche par événement dans le menu principal, en mode live ou

via le fichier journal dans le menu Maintenance.

i

Remarque

Les boutons « previous file/day/event » (fichier/jour/évènement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour précédent/suivant.

Recherche d'évènement :

En appuyant sur le bouton, la lecture passe au jour d'évènement précédent/suivant.

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier précédent/suivant.

i

Remarque

La restitution simultanée de 4 canaux de caméra est possible.

L'écran de visualisation

Le visionnage est piloté à l'aide du champ de contrôle :

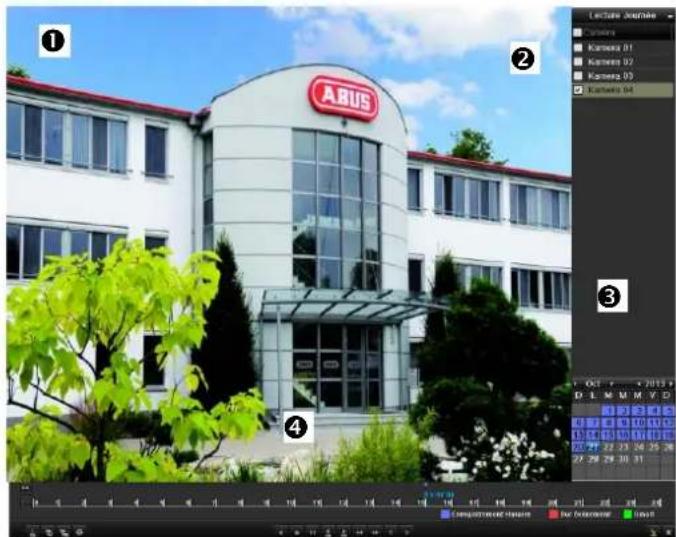

N°	Zone
1	visionnage en cours avec date et heure
2	sélection de la caméra pour le visionnage
3	calendrier avec le type
4	champ de contrôle avec axe de temps d'enregistrement (voir à droite)

Commande via champ de contrôle

Le champ de contrôle permet de piloter le visionnage en cours. Les symboles ont la signification suivante :

(1)

(2) (3) (4)

(15) (16)(17)

N°	Signification des symboles
1	Démarrer un clip vidéo
2	Ajouter un repère
3	Ajouter un repère personnalisé
4	Gérer les repères
5	Lecture arrière
6	Arrêt
7	Démarrage de la lecture / pause
8	Reculer de 30 secondes
9	Avancer de 30 secondes
10	Avance au ralenti (1/16x - 1x)
11	Avance rapide (1x - 16x)
12	Repère précédent
13	Repère suivant
14	Axe de tempsCliquez sur l'axe de temps pour reprendre la lecture à un autre endroitCliquez sur le curseur et déplacez-le à l'emplacement désiré pour commencer la lecture à un endroit précis
15	Type d'enregistrementBleu = enregistrement en continuRouge = enregistrement d'événementVert = Smart
16	Masquer le champ de commande
17	Quitter la lecture

i

Remarque

Vous pouvez zoomer sur une partie de l'écran.

• Cliquez avec le bouton droit de la souris dans le visionnage en cours.
• Sélectionnez « Zoom digital »
• Le mode zoom est activé.
• Déplacez la zone zoomée à l'aide de la fenêtre miniature.
• Pour terminer, cliquez avec la touche droite sur l'image.

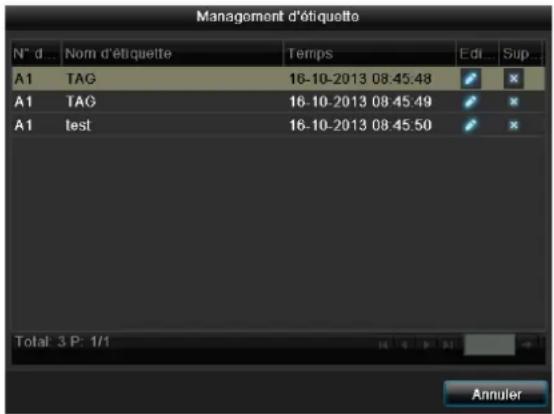

Cliquez sur « Management d'étiquette » (6) :

- Cliquez sur le symbole Éditer pour modifier la description de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer.

Clic droit sur lecture en cours

Cliquez droit sur l'image de lecture. Les options suivantes sont alors disponibles:

Caméra	Sélectionnez un canal de caméra
Champ de commande	Masque/affiche le champ de commande de la lecture
Quitter	Arrête la lecture

Menu principal

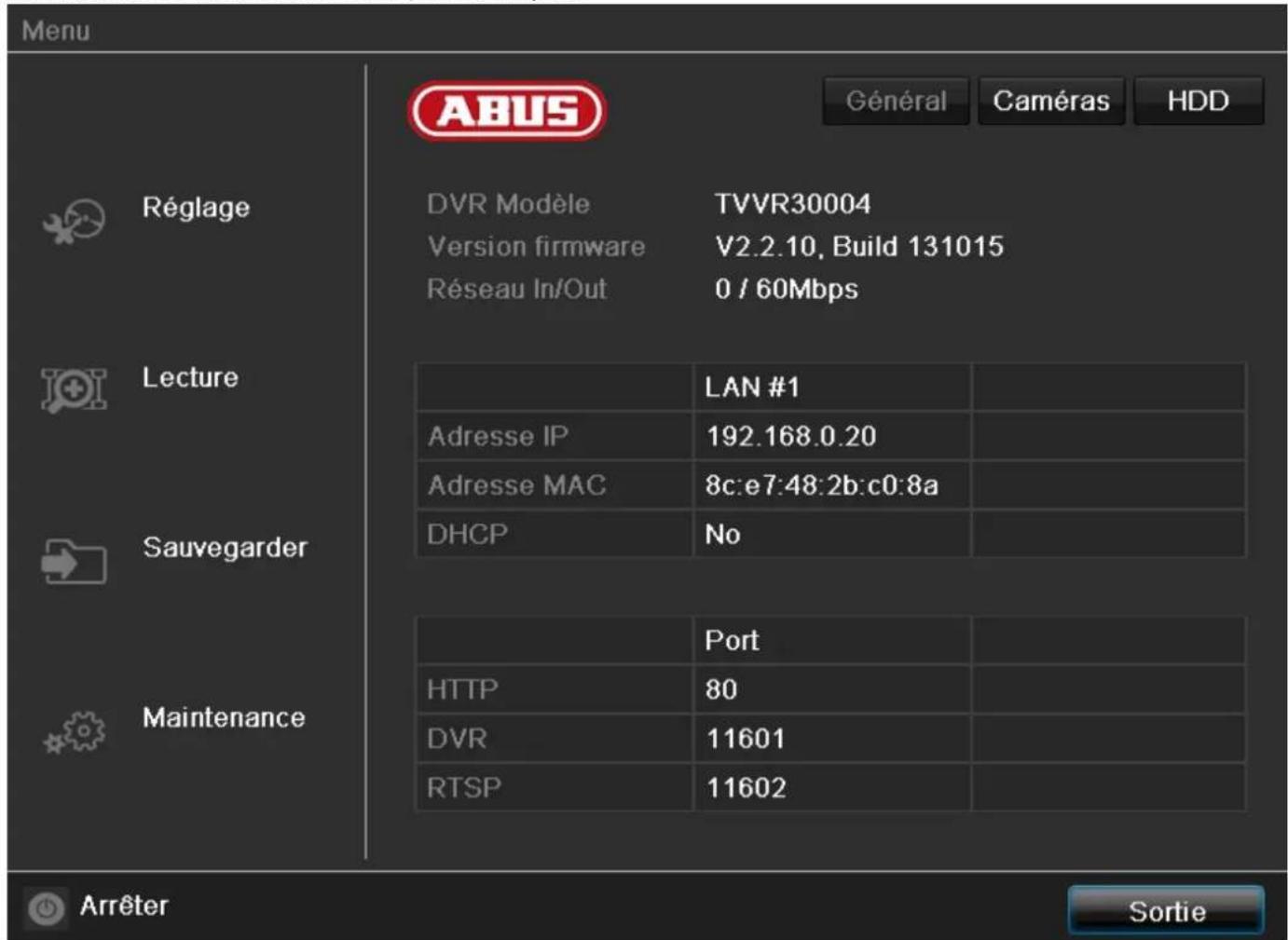

Vue d'ensemble des menus

La vue d'ensemble suivante montre les menus permettant de régler et de commander l'appareil.

Tous les menus destinés au paramétrage et à l'utilisation de l'appareil se situent dans le menu général ci-après.

À droite, vous trouverez également toute une série d'informations importantes et relatives à votre produit.

• Cliquez sur le menu souhaité pour l'ouvrir.
• Cliquez sur Sortie pour fermer la vue d'ensemble des menus.

Description de la menu

Menu	Description	voir p.
Réglage	Permet d'accéder aux menus Configuration, Caméra, Enregistrement, HDD, Lecture.	195
Lecture	Recherche paramétrée d'enregistrements vidéos ou d'images déclenchés par des événements (par ex. détection de mouvement) et de repères placés pendant la lecture.	214
Export vidéo	Recherche paramétrée d'enregistrements vidéos ou d'images déclenchées par des événements comme des alarmes ou des détections de mouvement ainsi que par des événements d'alarme et des repères.	215
Maintenance	Informations système, recherche de protocole, importation/exportation de configuration, maintenance d'appareil et mise à jour du logiciel, chargement de la configuration d'usine, affichage de la charge réseau.	217

Menu	Description	voir p.
Configuration	Gestion de tous les paramètres de l'appareil (général, réseau, affichage en temps réel, avertissements, utilisateur).	196
Caméra	Menu de configuration des paramètres de caméra (configuration OSD, mode écran, détection de mouvement, zone privée, surveillance anti-sabotage, perte vidéo).	204
Enregistrement	Menu de configuration des paramètres d'enregistrements (planification, ré-solution caméra, vacances, etc.).	208
Disque	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de caméras, gestion de disques durs réseau etc.).	211
Enregistrement en urgence	Menu de configuration des enregistrements manuels	213

Configuration de système

Remarque

Le menu « Configuration de système » permet de gérer tous les paramètres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder !

Aperçu

Menu	Configuration	Page
Général	Langue, vidéo, heure, date, souris, mot de passe, heure d'été, autres paramètres	196
Réseau	Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DDNS etc.)	197
Avertisse-ment	Comportement de l'appareil dans des situations exceptionnelles (disque dur plein, réseau déconnecté etc.)	202
Utilisateur	Ajout, changement d'utilisateur, attribution de droits d'accès	202

Remarque

Voir les remarques aux chapitres en question.

Général

Onglet Général	Configuration
Langue	Langue d'interface OSD
Standard CVBS sortie	PAL, NTSC,
Résolution	Résolution du moniteur
Fuseau horaire	GMT (Greenwich Mean Time)
Formatter Données	MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ
Date/Heure de système	Date, heure
Vitesse du cur-seur	Barres coulissantes, gauche : petite vitesse, droite : grande vitesse
Guide activé	Case à cocher désactivée : pas de assistent d'installationCase à cocher activée : assistent d'installation active
Activer mot de passe	Case à cocher désactivée : pas de mot de passeCase à cocher activée : vous devez saisir un mot de passe avant de pouvoir utiliser le menu
Activer la barre de statut LED	Case non cochée :L'affichage de statut LED est désactivé.Case cochée :L'affichage de statut LED est éclairé en bleu lorsque l'enregistreur est activé.
Activer l'accès à distance	Case cochée :L'accès permettant la configuration à distance par le service d'assistance technique est activé.

i

Remarque

Activer l'accès à distance

Activez cette fonction pour une assistance technique optimale.

Onglet Régla-ges DST	Configuration
Adjustment au-to DST	L'appareil passe automatiquement en heure d'été lorsque la case est co-chée.
Activer DST	Il est possible de sélectionner une date de début/de fin précise lorsque la case est cochée.
De, À	Date de début / de fin de l'heure d'été
DST Bias	Daylight Saving Time Bias : correction de l'heure d'été en fonction de l'heure de référence
En plus	Configuration
Nom	Spécification unique de l'appareil
No	Identification unique pour l'utilisation avec une télécommande
Mode de sortie	Permet d'améliorer ou de réduire la netteté de l'image
Economiseur d'écran	Jamais / De 1 à 30 minutes – réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué
Menu mode de diffusion	Permet d'augmenter ou de réduire la netteté de l'image.
Remarque événement	Case cochée :Alerte sonore pour les remarques de détection de mouvement, disque dur plein, etc.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Derrier.

Configuration réseau

Généralités

Il est indispensable de configurer correctement le réseau si vous :

- voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

i

Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 appareils pouvant être mis en réseau.

Types de transfert :

réseau câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les réseaux présentent des caractéristiques communes, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des réseaux.

Paramètres	Configuration
Adresse IP	L'adresse IP est l'adresse unique d'un appareil réseau sur un réseau.Cette adresse ne peut être présente qu'une seule fois sur un réseau donné. Il y a des domaines d'adresses IP spécifiques réservés aux réseaux publics, tels qu'Internet.
Domaines d'adresses privées	par ex. 10.0.0.0 - 10.255.255.255,Masque de sous-réseau : 255.0.0.0172.16.0.0 - 172.31.255.255Masque de sous-réseau : 255.255.0.0192.168.0.0 - 192.168.255.255Masque de sous-réseau : 255.255.255.0
Masque de sous-réseau	Est un masque de bits utilisé pour prendre des décisions ou réaliser des affectations lors du roujours.Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un appareil réseau permettant à tous les autres appareils réseau d'accéder à Internet.Il s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccordé ou,dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entrer ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de choisir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatiquement l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponiblesdans les routeurs actuels. Le service DHCP doit être configuré ou activé séparément. Voir le manuel du serveur pour de plus amples informations.Remarque:Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP, vous devez veiller à ce que les adresses IP fixes soient situées en dehors des adresses attribuées par le serveur DHCP afin d'éviter des problèmes.
Port	Un port est une interface permettant aux divers programmes de communiquer entre eux. Certains ports sont réservés (23: Telnet, 21: FTP). D'autres peuvent être choisis librement. Les ports sont importants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur réseau.Elle sert à identifier l'appareil sans ambiguïté sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physiquement au réseau à l'aide d'un câblage CAT5 (voir Branchements p. 174)

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les appareils réseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque vous utilisez un routeur, les clients réseau et l'enregistreur sont « connectés » à Internet. Inversement, c'est également le cas. Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passe ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur !

Configuration réseau

TAB	Configuration
Général	Réglages du réseau local et sélection du mode réseau.
PPPOE	PPPOE est utilisé pour des connexions ADSL et pour l’utilisation d’un modem en Allemagne.Cliquez sur Modifier pour saisir les données d’accès à votre fournisseur (identifiant, mot de passe).
DDNS	Serveur destiné à la gestion du Dynamic Domain Name System pour actualiser les noms d’hôte ou les entrées DNS
NTP	Network Time ProtocolServeur destiné à la synchronisation de l’heure
Email	Spécifiez les paramètres de courriel, dont une adresse e-mail spécifique à laquelle un courriel est envoyé en cas d’alarme.
UPnP	Universal Plug and PlayRéglages permettant de piloter facilement les appareils appartenant à un réseau IP.
En plus	Port Web, port communication

Onglet Général

Paramètres	Configuration
Type NIC	Configurez ici la vitesse de transfert de la carte réseau intégrée.Tuyau : 10M/100/1000M Self-adaptive
DHCP	Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie suivants sont désactivés, car les paramètres sont attribués par le serveur DHCP.Remarque :Si vous attribuez les adresses IP de façon manuelle, n'oubliez pas de désactiver DHCP (pas de coche dans la case à cocher)
Adresse IPv4	Adresse de l'appareil réseau sur le réseau en cas d'attribution manuelle
Subnet Mas-que IPv4	Normalement : 255.255.255.0
IPv4 Default Gateway	Adresse du Gateway pour accéder à Internet
Adresse 1 IPv6	Actuellement aucune fonction
Adresse 2 IPv6	Actuellement aucune fonction
Gateway IPv6 par défaut	Actuellement aucune fonction
Adresse MAC	Adresse matérielle de la carte réseau intégrée
MTU	Décrit la taille maximale d'un protocole.
Serveur DNS préféré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Ga-teway
Serveur DNS alternatif	Adresse du DNS alternatif
Signaler une coupure de réseau	Case cochée :Alerte sonore en cas de coupure de réseau

Remarque

Certains de ces réglages ne peuvent pas être sélectionnés pour tous les modes.

PPPOE

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.

2. Validez vos données en cliquant sur Appliquer.

Avertissement

Dans la mesure du possible, n'utilisez PPPOE qu'en l'absence de routeur !

DDNS

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abusserver.com. Veuillez consulter les FAQ (questions/réponses) sur le site Internet.

2. Cochez la case « Activation DDNS », sélectionnez le type « DynDNS » puis entrez l'adresse www.abus-server.com dans le champ « Adresse de serveur ».

3. Validez vos données en cliquant sur Appliquer. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

NTP

Remarque

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher « NTP » et indiquez le délai entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Validez vos données en cliquant sur Appliquer.

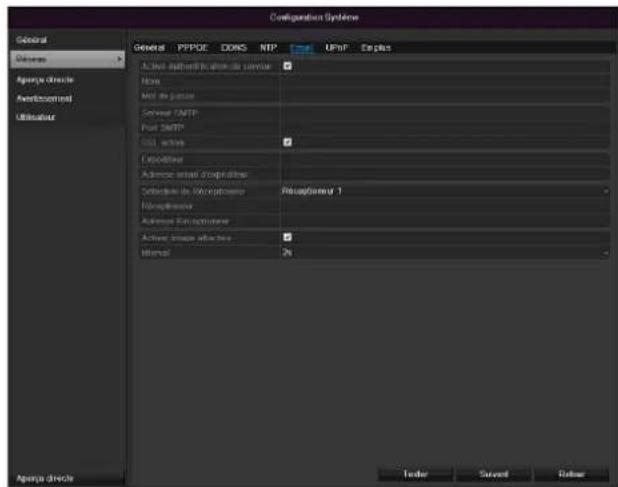

Email

Lorsqu'une alarme est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

Paramètres	Configuration
Authentication du serveur	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom d'utilisateur	Compte e-mail chez le fournisseur
Mot de passe	Mot de passe protégeant le compte e-mail

Serveur SMTP	Adresse du serveur SMTP du fournisseur
Port SMTP	Indiquez le port SMTP (port par défaut : 25)
SSL activé	Activez la case à cocher pour crypter les courriels
Expéditeur	Nom de l'expéditeur
Adresse email d'expéditeur	Adresse e-mail correspondant au compte e-mail
Sélection de réception	Sélectionnez trois destinataires devant recevoir les courriels
Réceptionneur	Saisissez ici le nom du destinataire
Add réception	Saisissez ici l'adresse e-mail du destinataire
Activer image attachée	Activez la case à cocher si vous voulez envoyer en pièce jointe des fichiers JPEG contenant des photos prises par la caméra.
Interval	Sélectionnez un délai de 2 à 5 secondes entre deux prises

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essai
3. Si vous indications sont correctes et si vous avez reçu un mail de confirmation, cliquez sur Sauvegarder.

Remarque

L'appareil envoie un courriel au destinataire configuré.

Si le courriel n'arrive pas à destination, vous devez vérifier et corriger les paramètres.

Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

Remarque

Pour des raisons de compatibilité, n'utilisez que les E-Mail Clients pouvant être sélectionnés via SMTP.

UPnP

Paramètre	Réglage
Activer UPnP	Cochez cette case pour activer la visibilité au sein d'un réseau IP.
Type de mapping	Indiquez ici si le transfert de port doit être effectué automatiquement ou manuellement.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.

Réglages supplémentaires

Paramètres	Configuration
Port serveur	Port pour la communication des données.
Port HTTP	Port du serveur web.
IP Multicast	Vous pouvez également entrer ici l'adresse IP Multicast pour minimiser le trafic. L'adresse IP doit correspondre à celle figurant dans le logiciel de surveillance vidéo.
Porte RTSP de service	Entrez le port RTSP (Par défaut 554)

i

Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l'accès distant à Internet via un navigateur.

Avertissement

Alarmes à déclencher pour les types d'erreur suivants :

• HDD plein
• Erreur HDD
• Réseau déconnecté
• Conflit IP
• Connexion illégale
  • Signal d'entrée/de sortie vidéo différent
• Erreur d'enregistrement

Paramètre	Notifications
Avertissement audio	L'appareil émet une tonalité répétée
Envoi de courriel	Un courriel est envoyé à une adresse spécifique.Voir p. 200

Utilisateur

Notez bien le mot de passe administrateur.

Mot de passe préprogrammé :

« 1 2 3 4 5 ».

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramètres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

Paramètres	Configuration
Nom d’utilisateur	Identificateur unique
Mot de passe	Code d’accès à l’appareil pour la gestion de l’appareilRemarque : changez régulièrement le mot de passe, utilisez des combinais-sons de lettres, de chiffres etc. et conservez les mots de passe en lieu sûr.
Confirmation	Saisissez de nouveau le code d’accès par mesure de sécurité
Niveau	IMPORTANT :Le niveau Administrateur permet d’accorder plus de droits que le niveau Utilisateur.
Adresse MAC d’utili...	Adresse MAC de l’adaptateur réseau des PC utilisés par chaque utilisateurRemarque :Celle-ci permet de limiter l’accès au PC dont l’adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.
2. Sélectionnez le niveau et indiquez l'adresse MAC.
3. Confirmez les paramètres en cliquant sur Appliquer.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

Paramètres de permission

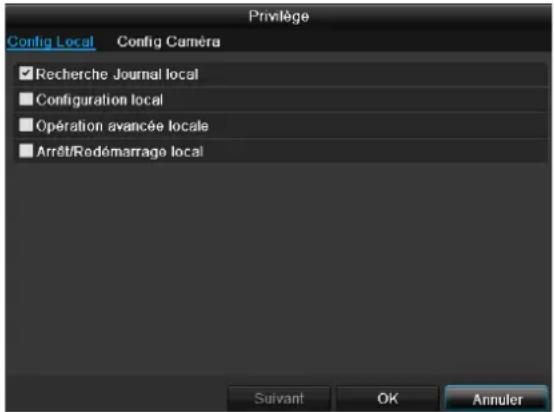

Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Privil. ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modifiées :

i

Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut accéder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaque caméra (via le réseau ou localement) est paramétrée sur l'onglet Caméra.

Paramètres	Configuration
Réglage local de journal	Recherche local de journalConfiguration localOpération avancé localeArrêt / Redémarrage local
Configuration caméra	Autorisations caméra :Affichage en direct à distancePilotage manuel localPilotage manuel à distanceLecture localeLecture à distanceExport vidéo local

Avertissement

Modifiez les réglages généraux de l'utilisateur (nom, mot de passe, niveau, adresse MAC) en cliquant sur le symbole « Editer » ou dans l'onglet « Modifier mot de passe ».

Caméra

OSD

Caméra	Caméra à configurer
Nom de la caméra	Attribution du nom de la caméra
Afficher nom	Activer/désactiver l'affichage du nom de la caméra dans l'affichage en direct
Afficher la date	Activer/désactiver l'affichage de la date dans l'affichage en direct
Afficher la s...	Activer/désactiver l'affichage de la semaine dans l'affichage en direct
Formatter D...	Sélection du type d'affichage de la date
Formatter T...	12 heures / 24 heures
Afficher OSD	Paramètres d'affichage du nom de la caméra et de la date
Police OSD	Modification de la taille de police


Sélectionnez le canal de caméra à traiter dans « Caméra ».

L'option « Mode » vous permet de modifier la luminosité des images de la caméra grâce aux paramètres préconfigurés ou personnalisés.

Mouvement

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la détection de mouvement.

i Remarque

Pour pouvoir enregistrer avec la détection de mouvement, vous devez configurer le planning dans enregistrement (voir p.208)

Alarme

Voie déclenchée

Cliquez sur « Réaction » pour ouvrir l'onglet Voie déclenchée (uniquement en détection de mouvement) :

Sélectionnez un ou plusieurs canaux de caméra qui provoqueront une réaction en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions réglées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

i

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la semaine.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Moyen

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	La caméra apparaît en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répé-tée.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 200.

- Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Zone privée

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la case Zone privée.

1. Sélectionnez jusqu'à 4 zones privées à l'aide de la souris.
2. Indiquez dans Copier si le réglage doit être appliqué à toutes les caméras.
3. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Surveillance anti-sabotage

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la case Surveillance anti-sabotage.

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions réglées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la semaine.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Moyen

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	La caméra apparaît en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répétée.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p.200.

- Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Perte vidéo

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la case d'alarme pour « Perte vidéo ».

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions réglées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

i

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la semaine.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Moyen

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	La caméra apparaît en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répétée.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p.200.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Configuration d'Enregistrement

Configuration

Ouvrez le menu principal et cliquez sur « Configuration d'enregistrement »:

Planning

Le programme permet de définir les heures d'enregistrement ou les déclencheurs (types d'enregistrement) pour les caméras. Cliquez sur l'onglet « Programme » :

Remarque

Les paramètres des onglets Enregistrement et Instantané ne sont affichés qu'une seule fois car ils sont identiques.

Sur l'écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur	Légende
Bleu	Durée : période en heures
Jaune	Détection de mouvement
Gris	Pas de sélection

• Sélectionnez la caméra et cochez la case Activer programme.
• Cliquez sur Éditer, pour déterminer le type et la durée du planning

1. Sélectionnez le jour à configurer dans le menu déroulant dans « Programme ».
2. Activer/désactiver le « Enregistrement t. ». Vous ne pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.
3. Si vous voulez définir des heures, vous devez désactiver la case « Enregistrement t. ».

Exemple d'application

L'enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux horaires doivent être configurés pour cela :

1. 11:00 - 24:00
   2.00:00-07:00

2. Indiquez dans le menu déroulant le type d'enregistrement :

3. Enregistrement en continu
   • Détection de mouvement

4. Si vous voulez établir des créneaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

Remarque

Avec « Enregistrement en continu », vous définissez des créneaux horaires pendant lesquels la caméra enregistre.

Les autres déclencheurs, tels que la détection de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produisent.

- Copier á vous permet d'appliquer ces paramètres à d'autres jours ou à la semaine entière

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK

Codage

Onglet Paramètrage d'enr

Ce sous-menu vous permet de configurer les paramètres suivants :

Caméra	Caméra à configurer
Paramètre d'encodage	Flux à configurer
Type de flux	Flux vidéo prédéfini
Résolution	Auto, WD1 (960x480)4CIF (704x576),2CIF (704 x 288), CIF (352x288),QCIF (176x144)
Débit	Sélection d'un débit constant ou variable.
Qualité vidéo	Différents niveaux de qualité +++ : Qualité moyenne++++++ : Qualité supérieure
Taux d'images	Réglage du taux d'images du flux
Mode de débit max.	Sélection du mode de configuration du débitDéf. par l'utilisateur (32 – 3072)
Débit max. (kbps)	Configuration du débit maximum
Plage de débit max. recommandée	Débit recommandé en fonction des réglages de résolution, du taux d'images, etc.
Délai pré-enregistrement	Durée d'enregistrement (en secondes) avant une alarme
Délai post-enregistrement	Durée d'enregistrement (en secondes) après une alarme
Marquage du temps écoulé	Réglage de la durée maximum de conservation des enregistrements.
Activer le mode 960	Activé :Enregistrement en résolution WD1 possible.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

TAB Substream

Les paramètres suivants peuvent être configurés :

Caméra	Caméra à configurer
Type de flux	Flux vidéo prédéfini
Résolution	Auto, 4CIF (704x576), CIF (352x288), QCIF (176x144)
Type de débit	Sélection d'un débit constant ou variable.
Qualité vidéo	Différents niveaux de qualité +++ : Qualité moyenne++++++ : Qualité supérieure
Taux d'images	Réglage du taux d'images du flux
Mode de débit max.	Général, déf. par l'utilisateur (32 - 3072)
Débit max. (Kbps)
Plage de débit max. recommandée	192~320 (kbps)

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.

Autres paramètres

Réécriture

Vous choisissez si les enregistrements les plus anciens doivent être écrasés lorsque le disque dur est plein.

Nom de congé	Saisie manuelle du nom des vacances ou du jour férié
Activer Congé	Activer ou désactiver les vacances
Mode	Selon date / semaine / mois
Date départ	Sélection de la date/heure de début
Date fin	Sélection de la date/heure de fin

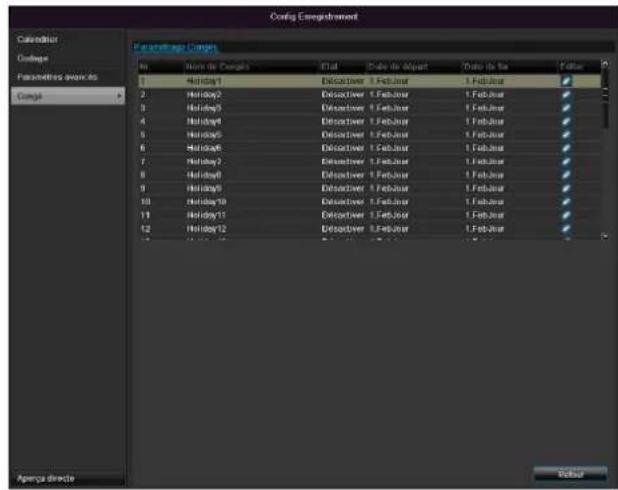

Vacances

Ce sous-menu permet de définir jusqu'à 32 paramètres différents d'enregistrement pour les vacances ou les jours fériés.

Cliquez sur le symbole « Éditer » pour modifier ces paramètres

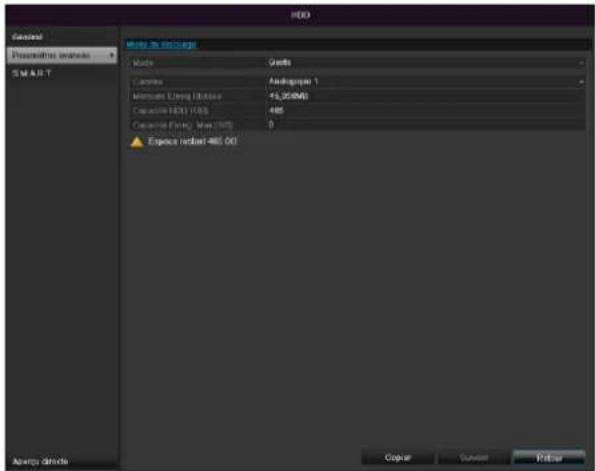

Disque management

Disque

Remarque

L'appareil peut gérer un disque dur SATA de 2,5". Avant que vous puissiez enregistrer avec l'appareil, chaque disque dur intégré doit être « initialisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées ! N'oubliez pas de sauvegarder !

Monjours du disque dur

1. Débranchez l'appareil du secteur et ouvrez le couvercle.
2. Respectez les consignes ESD lorsque vous manipulez des appareils électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvrez pas le boîtier dans des pièces où il y a des moquettes ou d'autres revêtements pouvant accumuler des charges électrostatiques.
4. Evitez tout contact corporel avec les pièces de la platine.

Avertissement

Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalisez les raccordements.

2. Remettez en place le boîtier et branchez l'appareil sur le réseau.

Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

Dans le menu, cliquez sur « Disque management » pour paramétrer l'administration du disque dur.

Configuration disques durs

Informations HDD	Description
N°	Indique le numéro interne de connexion
Capacité	Mémoire des disques durs en GB
Statut	Indique le statut actuel des disques durs :Non formattéNormalDéfectueuxEn veille (Stand-by)
Propriétés	Lecture seule : protégé en écritureLecture/écriture : lecture et écriture
Type	Local : Disque dur de l'appareil NFS : Disque dur réseauDans la mesure du possible, évitez d'utiliser l'enregistrement NFS en raison des éventuels problèmes de compatibilité
Mémoire disponible	Indique approximativement la mémoire disponible pour les enregistrements
Supprimer	Retrait du disque dur

1. Sélectionnez le disque dur en cochant la case correspondante
2. Lancez le processus en cliquant sur Init.
3. Validez la confirmation de sécurité en appuyant sur OK.
4. La barre de statut indique la progression de l'initialisation.
5. Le disque dur apparaît une fois le processus terminé.

Configuration du disque dur des caméras

Cliquez sur le sous-menu « Paramètres avancés ».

Mode : Mémoire

Caméra	Sélection du canal de caméra à traiter
Mémoire utilisateur vidéo	Taille de fichier d'un enregistrement
Capacité HDD (GB)	Mémoire des disques durs en GB
Capacité max. (GB) pour enregistrement	Définissez la taille maximale d'enregistrement par caméra sur le disque dur.

1. Indiquez dans Copier si le réglage doit être appliqué à toutes les caméras.

2. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu. Groupe de disques durs devant être utilisé pour les enregistrements.

3. Cliquez sur Appliquer et confirmez le redémarrage dans la fenêtre suivante en appuyant sur OK.

S.M.A.R.T

Cliquez sur le sous-menu « S.M.A.R.T ».

Ce sous-menu permet de vérifier l'absence d'erreurs sur votre disque dur. Il est donc recommandé de ne pas désactiver cette fonction.

HDD	Sélection du disque dur à traiter
Statut de l'autotest	Indique le statut de l'autotest actuel.
Type d'autotest	Sélectionnez un type d'autotest.Test court / Test étendu / Test de transport
S.M.A.R.T	Cliquez sur l'icône pour lancer l'autotest.
Température (°C)	Affichage de la température du disque dur
Activation (jours)	Affichage des jours de fonctionnement du disque dur
Auto-évaluation	Affichage de statut de l'auto-évaluation
Evaluation complète	Affichage de statut de l'évaluation

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention :

Lorsqu'un seul disque dur est installé et qu'il a le statut « Lecture seule », l'appareil ne peut pas enregistrer !

Contrôle du statut des disques durs

Vous pouvez contrôler le statut de chaque disque dur dans le menu Maintenance. Les informations SMART sont sauvegardées dans les données de journal (Self-Monitoring, Analysis et Reporting Technology).

- Sélectionnez le fichier journal et effectuez une recherche par disque dur informations/S.M.A.R.T. Disque dur Configuration de l'alarme des disques durs

- Vous pouvez programmer des alarmes pour vous avertir en cas d'erreur de disque dur.

- Pour cela, sélectionnez Maintenance dans le menu Réglages.

Enregistrement en urgence

Enregistrement

Appuyez sur la touche REC ou cliquez sur Enregistrement en urgence dans le menu principal pour démarrer un enregistrement image/vidéo manuel.

Cliquez sur le sous-menu Enregistrement.

Analogique	Sélection des réglages pour toutes les camérasCliquez sur « Off » ou « On » pour modifier les réglages.« On » vertEnregistrement programmé« On » jauneEnregistrement sur actionnement manuel« On » rougePas d'enregistrement
Continu	Cliquez sur ce symbole pour activer l'enregistrement continu pendant toutes la journée pour tous les canaux.Cliquez sur « Oui » pour confirmer la sélection.
Détection de mouvement	Cliquez sur ce symbole pour activer la détection de mouvement pendant toutes la journée pour tous les canaux.Cliquez sur « Oui » pour confirmer la sélection.

Relecture

Appuyez sur Enregistrement dans le menu principal, pour rechercher des enregistrements vidéos en fonction d'événements ou de repères ou pour visualiser les images enregistrées.

Enregistrement par horaire

Vous avez le choix entre les réglages suivants :

Alle /A1-A4	Caméra à configurer
Type de vidéo	Programme, détection de mouvement, alarme, détection de mouvement et/ou alarme, enregistrement manuel, tous les enregistrements
Type de fichier	Verrouillé, déverrouillé, tous
Date début / Temps fin	Indiquez la date et l'heure

- Cliquez sur Chercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés:

- Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur 'Visionnage'-symbole.

Remarque

Le mode lecture vous permet de retourner à tout moment à la recherche d'événements en cliquant droit et en sélectionnant « Video Search ».

i

Remarque

Les sous-menus «Étiquette » et « Image » sont pratiquement identiques au menu décrit précédemment ; ils ne sont donc pas décrits séparément.

La recherche dans le sous-menu «Étiquette » ne se fait pas sur un type d'enregistrement mais sur une désignation ou un mot-clé associé au nom du repère.

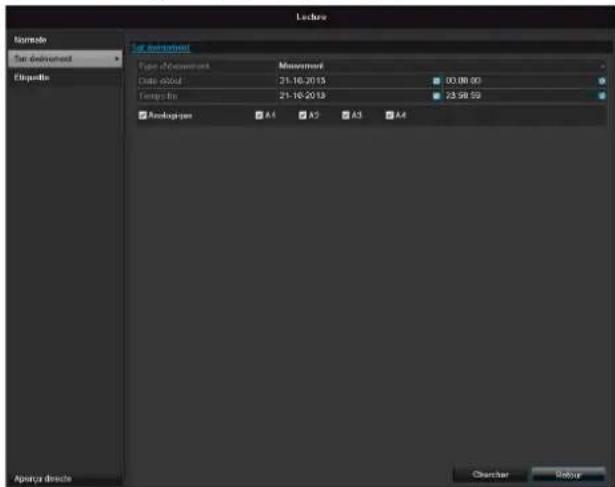

Sur événement

Cliquez sur l'onglet « Sur événement ».

Une liste affiche alors toutes les entrées d'alarme. Dans « Type d'événement », sélectionnez le type de recherche : par enregistrement d'alarme (entrée d'alarme) ou par mouvement (détection de mouvement).

Sélectionnez une ou plusieurs entrées d'alarme en cochant la ou les cases correspondantes. Cliquez sur

Chercher.

Sélectionnez un ou plusieurs enregistrements d'alarme dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux enregistrements.

Sauvegarder

Enregistrement par horaire

i

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que :

• des clés USB
• des disques durs USB
• des graveurs de DVD etc.

- « Exporter » permet d'exporter tous les enregistrements pour la période sélectionnée. Remarque : il n'est pas possible d'exporter une période plus grande que 24 heures.

1. Entrez les paramètres.
2. Cliquez sur Détails pour délimiter le champ de recherche.

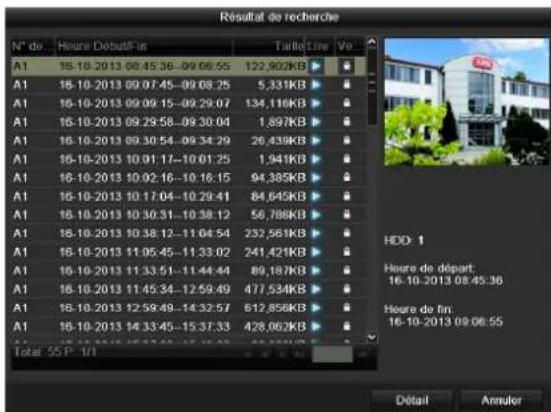

• La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements apparaissent à l'écran.
• Cliquez sur le symbole « Lire » pour visualiser l'enregistrement correspondant.

• Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller ».

• Cliquez sur Sauvegarder pour accéder à l'écran d'exportation.

1. Sélectionnez dans le menu déroulant le dispositif raccordé sur lequel les données doivent être sauvegardées.
2. Si le dispositif n'apparaît pas, cliquez sur Actualiser.
3. Si le dispositif ne s'affiche toujours pas, débranchez-le de l'appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant.
   3.Cliquez sur Formater pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Une fois la sauvegarde terminée, vous pouvez sélectionner les données enregistrées sur le support et les lire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

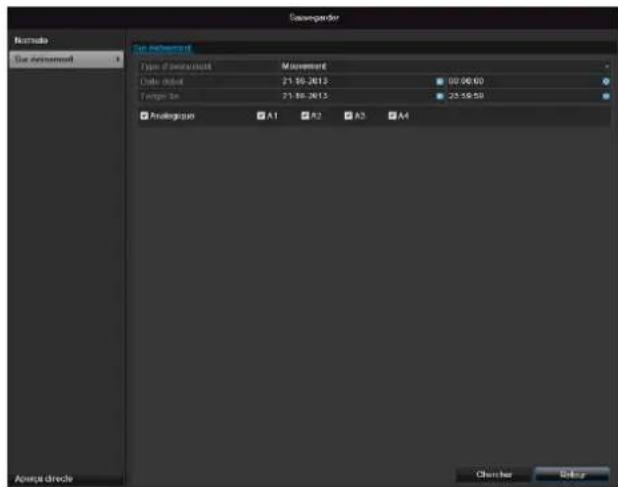

Événement (type d'événement « Détection de mouvement »)

Définissez la période de l'enregistrement recherché à l'aide des champs « Début » et « Fin ». Sélectionnez une caméra en cochant ou en décochant une case et en cliquant sur Chercher.

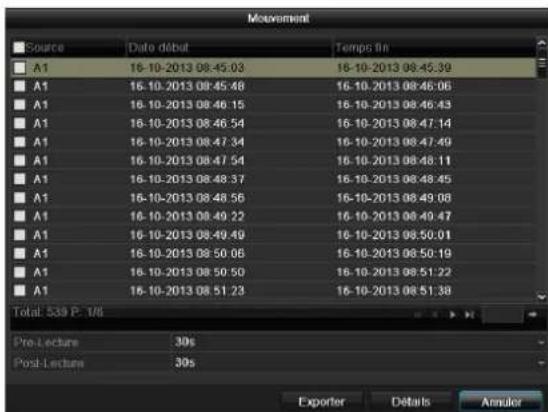

Les deux types d'événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante:

Sélectionnez les données à exporter en cochant ou en décochant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la vidéo exportée.

Cliquez sur Détails, pour visualiser la vidéo sélectionnée. Pour de plus amples informations sur la fenêtre Détails voir Enregistrement par horaire (p.208).

i

Remarque

Les enregistrements trouvés avec les fonctions « Pre-play » ne peuvent être lus que si un enregistrement est présent avant/après l'alarme.

i

Remarque

Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit précédemment ; ils ne sont donc pas décrits séparément.

Maintenance

Remarque

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expéri- mentés.

Menu	Configuration	P.
Info système	Informations sur l'appareil (numéro de série, état du logiciel résident etc.)	217
Recherche de journal	Le fichier journal permet d'effectuer des recherches en fonction de certains critères, par exemple : alarme, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	217
Configuration	Exportation / importation de paramètres	218
Mise à jour de firmware	Mise à jour du logiciel résident	219
Défaut	Réinitialisation du système	219
Détection de réseau	Affichage du taux de transmission et de réception de l'enregistreur.	219

Info système

Remarque

Le menu d'information contient les caractéristiques techniques de l'appareil ainsi que des informations sur les différents réglages des caméras, de l'enregistrement, etc.

Ceci peut être utile lors de demandes d'assistance.

Recherche de journal

Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

• Tout type
  • Enregistrement aorés Alarme
• Exception
  • Opération
  • Information

Filter1	Filter2
Tout type	-
Exception	Tout typePerte de signal vidéoException signal vidéoMauvais loginDisque dur pleinDisque dur erreurConflit IPréseau déconnectéException d'enregistrementSignal d'entrée/de sortie vidéo différentTampon d'enregistrement
Opération	TousMise sous tensionLocal : Arrêt non programméLocal : Arrêt, redémarrage, ouverture de session, fermeture de sessionLocal : Modifier les réglagesLocal : Mise à jourLocal : Démarrer l'enregistrement
Information	Tout typeInfo HDDHDD S.M.A.R.T.Démarrer / Arrêter l'enregistrementDémarre / Arrêter captureSupprimer l'enregistrement expiréInfo NetHDD

1. Sélectionnez l'événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secondaire.
2. Entrez la date et l'heure en face de « Date début » et « Temps fin » et cliquez sur Chercher.
3. L'événement est affiché :

- Vous pouvez changer de page à l'aide de la barre de navigation :

i Remarque

Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, entrez le numéro de page dans le champ (5) puis cli-quez sur (6).

• Cliquez sur Détails afin d'obtenir des informations plus précises.
• Cliquez sur Lire afin de démarrer éventuellement le visionnage de 'enregistrement.
• Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB.

Configuration

i Remarque

Les données de configuration comprennent tous les réglages de l'appareil effectués après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre appareil de façon identique.

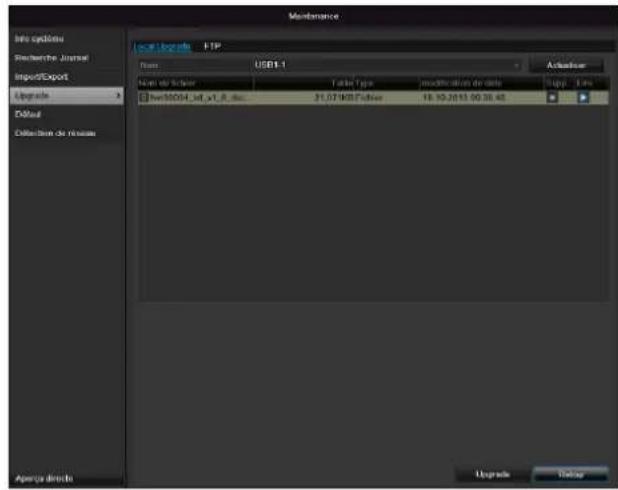

Mise à jour de firmware

i

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.mav de la clé USB vers le répertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'état du logiciel résident sous l'option « Info Système » du menu Maintenance.

i

Remarque

La mise à jour via FTP fonctionne comme décrit ci-dessus : le PC doit se trouver sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Défaut

i

Remarque

Cette opération permet de rétablir les paramètres d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectués depuis la mise en service (caméras, paramètres d'enregistrement, alarme, etc.) seront supprimés !

Evitez les pertes de données en sauvegardant préalablement ces réglages. Après la réinitialisation, vous pouvez éventuellement les recharger.

Réseau

i

Remarque

Les informations relatives au trafic et aux interfaces du réseau sont affichées ici.

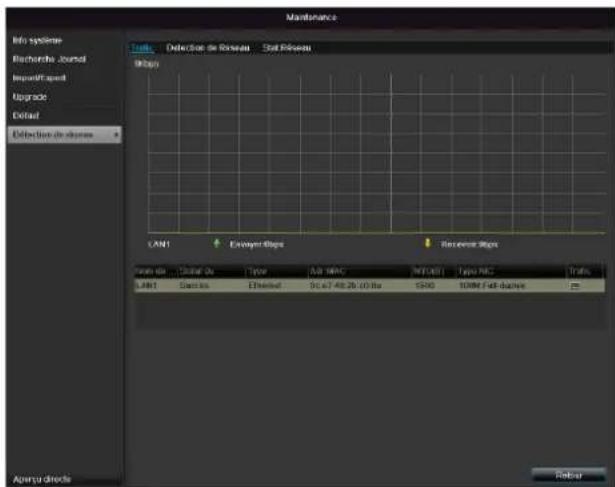

ONGLET Utilisation du réseau

La quantité des données reçues et envoyées est représentée graphiquement.

Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccords réseau.

ONGLET Détection de réseau

« Adresse Destinaire » permet de contrôler la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l'adresse réseau de l'appareil à contrôler (p.ex. 192.168.0.25) et cliquez sur Tester.

Des informations relatives à deux paramètres apparaissent :

Paramètres	Configuration
Délai moyen	Temps nécessaire à l’appareil pour répondre
frame Taux de perte	Indique le nombre de pourcentages des paquets n’ayant pas été transmis.

i

Remarque

En présence d'un taux de perte du paquet élevé, il est recommandé de répéter le test réseau.

i

Remarque

Si le taux de perte du paquet reste élevé, il est conseillé de contrôler le câblage du réseau ou la présence de dommages dans la ligne.

Plus le taux de perte du paquet est élevé, moins bonne est la connexion entre l'appareil contrôlé et l'enregistreur.

Pour « Exportation paquets de Réseau », vous pouvez exporter les réglages des différents raccords, ou du raccord, en fonction du réglage.

1. Sous « Nom dispositif », sélectionnez un support d'enregistrement sur lequel les réglages doivent être enregistrés.

2. Cliquez sur Sauvegarder.

Au terme de la barre de progression, une fenêtre de remarque s'affiche lorsque l'initialisation a réussi. Fermez la fenêtre avec OK.

• Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté).
• Cliquez sur Configuratie pour modifier vos réglages réseau.

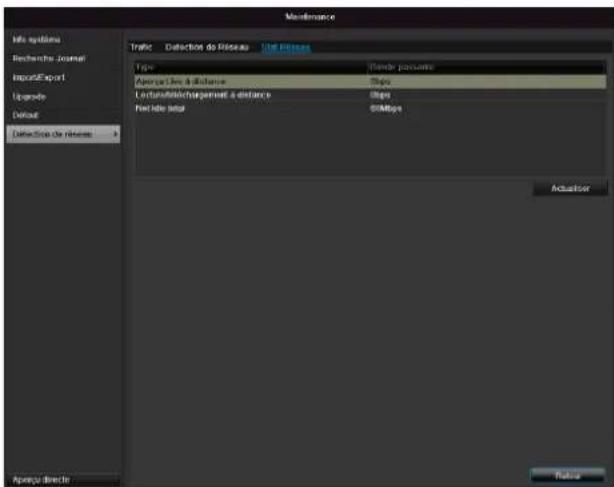

ONGLET Stat. Résau

En cette onglet il peut voir la bande passante nouveau et sortant.

Cliquez sur Actualiser pour mettre à jour les données.

Arrêter

i

Remarque

Sélectionnez Verrouiller pour verrouiller le menu de commande.

Sélectionnez Arrêter pour mettre l'appareil hors tension.

Sélectionnez Redémarrer pour redémarrer (mettre le système hors tension en sous tension).

Affichage

Remarque

Voir la description p. 189

Réglages : Enregistrement

Remarque

Voir la description p. 208.

Réglages : Réseau

Remarque

Voir la description p. 197.

Dépannage

Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident	Cause	Solution
Pas de courant	Le câble réseau n'est pas raccordé	Branchez le câble réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF	Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée	Essayez d'utiliser un autre appareil sur la prise de courant
Pas d'image	L'écran n'est pas paramétré pour la réception	Configurez correctement le mode entrée vidéo jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le câble vidéo est mal raccordé	Raccordez le câble vidéo correctement
	Le moniteur raccordé est éteint	Allumez le moniteur
Pas de son	Le câble audio est mal raccordé	Raccordez correctement le câble audio
	Les appareils raccordés au câble audio sont éteints.	Allumez les appareils raccordés au câble audio.
	Le câble audio est endommagé	Remplacez le câble
Le disque dur ne fonctionne pas	Le câble de connexion est mal raccordé	Raccordez le câble correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommandé.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible	Raccordez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccordez le dispositif USB directement
Pas d'accès au réseau	Le câble réseau s'est détaché	Raccordez le câble réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant.
La télécommande ne fonctionne pas	La polarité des piles (+,-) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour piloter l'appareil à l'aide de la télécommande, vous devez orienter celle-ci vers le capteur de l'appareil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initialisé	Montez et initialisez le disque dur
Mise hors tension soudaine	La température à l'intérieur de l'appareil est trop élevée	Nettoyez l'appareil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Spécifications techniques

Enregistreur numérique ABUS	TVVR30004
Compression vidéo	H.264
Entrées caméra	4
Sorties moniteur	Moniteur : 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA
Mode de fonctionnement	Triplex
Résolution (affichage en temps réel)	VGA :1080p : 1920*1080/60 Hz, 1280*1024/60 Hz,720p : 1280*720/60 Hz, 1024*768/60 HzSortie BNC :PAL : 704×576, NTSC : 704×480
Résolution @ taux d'images Caméra (enregistrement)	WD1, 4CIF, 2CIF, CIF, QCIF @ 25fps
Taux d'images total	100 fps
Niveaux de compression	6
Mémoire après alarme	0–30 s/5–900 s
Support de stockage	1 x 2,5" SATA HDD
Stockage	1 x USB 2.0
Affichages	1/2/4
Modes d'enregistrement	Manuel, planification, détection de mouvement
Modes de recherche	Par événement, date et heure, S.M.A.R.T
Niveaux utilisateurs	2 (max. 31 utilisateurs)
Connexion réseau	1 x RJ45 10/100 Mbps
Accès simultané au réseau	128 connexions de caméras
Caractéristiques du réseau	Affichage en temps réel, lecture, exportation des données
DDNS	√
NTP	√
Alerte	Signal d'alerte acoustique, signal OSD, e-mail
Pilotage	Souris USB
Langues OSD	Allemand, anglais, français, hollandais, danois,Italien, Polonais, Espagnol, Suédois, Russe
Tension d'alimentation	12 V CC, 1,5 A, 50~60 Hz
Consommation d'énergie	< 13 W (sans disque dur)
Température de fonctionnement	-10 °C ~ + 55 °C
Dimensions (l x h x p)	200 x 45 x 200 mm
Poids	≤ 0,8 kg sans disque dur
Certifications	CE

Capacité de mémoire HDD

La mémoire requise pour l'enregistrement et la surveillance dépend non seulement de la capacité de mémoire physique du disque dur utilisé, mais aussi de la résolution choisie et du débit de l'enregistrement.

Le CD fourni contient un programme permettant de calculer l'espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargé depuis notre site web.

Connexions au écran

Il est possible de raccorder un moniteur de surveillance. Consultez le tableau ci-dessous pour connaître les combinaisons possibles. Les combinaisons possibles sont indiquées par un coche, les incompatibilités par une croix.

Elimination des déchets

Remarque concernant la directive européenne sur les appareils électriques et électroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l'élimination de matériaux.

Éliminez l'appareil conformément à la directive européenne 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur.

RRemarque concernant la directive européenne RoHS

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la pièce ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1 % de plomb (par unité de poids),
b) mercure,
c) chrome hexavalent,
d) biphényl polybromé (PBB) et polybromodiphényléther
e) 0,01 % de cadmium (par unité de poids)

Glossaire

Termes techniques utilisés

1080i

Signal vidéo HDTV à 1080 pixels et affichage entrelacé.

16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

720p

Signal vidéo HDTV à 1280 x 720 pixels et affichage progressif.

RESOLUTION

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision à haute définition (HDTV) fonctionne avec 1280 x 720 points-image.

DIAGONALE D'IMAGE

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur – en pouces ou en centimètres.

Navigateur

Programme permettant d'afficher des sites Internet.

CIF

'Common Intermediate Format'

A l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels.

CINCH

Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS.

DDNS

'Dynamic Domain Name System'

Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

'Dynamic Host Configuration Protocol'

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domain

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream

Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu'une transmission en basse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

DVR

'Digital Video Recorder'. Un appareil permettent d'enregistrer diverses sources vidéo et audio (analogiques, numériques). Les données sont comprimées et enregistrées, par exemple sur un disque dur.

FBAS/CVBS

'Farb-, Bild-, Austast- und Synchron-Signal' en allemand ou 'Color, Video, Blank and Sync' en anglais. La variante la plus simple d'un signal vidéo, également connue sous le nom « signal composite ». La qualité d'image est en comparaison assez médiocre.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence.

HDD

'Hard Disk Drive'. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

GIGABYTE

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

HDVR

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

http

'Hypertext Transfer Protocol'

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

INTERLACED

Procédé utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'accéder à divers appareils sur le réseau.

JPEG

Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs photos au format JPEG.

MPEG

'Moving Picture Experts Group' Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont comprimés et enregistrés dans ce format.

NTP

'Network Time Protocol'

Procédé pour synchroniser l'heure sur des réseaux. On trouve aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

NTSC

Norme de télédiffusion aux Etats-Unis. Le procédé se distingue par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

PAL

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image complète consiste en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

PANEL

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

PC

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

Pixel

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique

PIP

'Picture in Picture'. Abréviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PPPoE

Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL.

PROGRESSIF

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des caméras motorisées.

USB

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

VGA

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux vidéo analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

A propos du mécanisme interne d'un disque dur

Le mécanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service.
• L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjoncteur.
• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, exécutez les étapes suivantes :
• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).
• Retirez la fiche de la prise de courant.
• Déplacez l'appareil.
• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions !
• Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurseurs. Dans certains cas, il n'y a pas de signes précurseurs annonçant une panne du disque dur.
• Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut remplacer le disque dur.

ABUS Enregistreur numérique 4 canaux

TVVR30004

Fabricant

86444 Affing (Allemagne)

4-kanal digitaloptager TVVR30004
