MODE D'EMPLOI P 24 ZIBRO

Par mesure de sécurité, consulter attentivement ce manuel d'instructions! Les personnes qui ne sont pas familiarisées avec ce manuel d'instructions, ne doivent pas utiliser ce climatiseur. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sûr pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de câble endommagé.
B. Ne pas serrer ou plier le câble.
C. Placer sur une surface plane.
D. Ne pas placer devant une fenêtre ouverte.
E. Ne pas mettre en contact avec des produits chimiques.
F. Ne pas placer auprès d'une source de chaleur.
G. Ne pas immerger.
H. Ne pas renverser.
1. Ne rien introduire dans l'appareil.
J. Ne pas utiliser de câble de rallonge.
K. A tenir hors de portée des enfants.
L. Ne pas réparer soi-même.

① Écran de l'appareil
② Boutons de commande
③ Sortie d'air
4 Poignée
5 Roulette
6 Range cordon
⑦ Filtre à air
8 Entrée d'air
⑨ Évacuation d'air
10 Entrée d'air
⑪ Bouchon de drainage
⑫ Tuyau d'évacuation
13 Adaptateur extérieur – à fixer sur le tuyau et dans l'élément en mousse (ou dans le trou du mur/de la fenêtre)
14 Couvercle rond pour boucher le trou du mur/de la fenêtre.
15 Élément en mousse – pour boucher l'entrebaillement de la fenêtre, avec ouverture pour passage du tuyau d'évacuation
16 Élément en mousse - pour boucher l'entrebâillement de la fenêtre
⑰ Filtre à charbon actif
18 Tuyau de vidange
19 Télécommande

Toutes nos félicitations pour l'achat de votre climatiseur. Outre le refroidissement de l'air, ce climatiseur possède trois autres fonctions, à savoir la déshumidification, la circulation et la filtration de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est pourquoi nous vous invitons à lire d'abord ce mode d'emploi, pour assurer une durée vie optimale à votre climatiseur. Nous vous souhaitons beaucoup de fraîcheur et de confort avec votre climatiseur.

Cordiales salutations,

PVG International B.V.

Service Clients

A PRESCRIPTIONS DE SÉCURITÉ

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.

IMPORTANT

• N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
• L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement.
• L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison.
• Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz.
• L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché.
• La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché.
• Lisez soigneusement ce manuel et suivez les instructions.

Avant de brancher l'appareil, vérifiez si:

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique;
• la prise et l'approvisionnement en courant sont bien adaptés à l'appareil;
• la fiche électrique rentre bien dans la prise de contact;
• l'appareil est bien posé sur une surface plane et stable.

Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.

• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d'entrée et de sortie d'air.
• Avant de déplacer l'appareil, videz le réservoir d'eau par l'ouverture prévue à cet effet.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• N'introduisez aucun objet dans les ouvertures de l'appareil.
• Pour éviter tout risque de court-circuit, ne mettez JAMAIS l'appareil en contact avec de l'eau. Ne pas le vaporiser ni le tremper dans de l'eau.
• Débranchez toujours l'appareil avant d'en nettoyer ou d'en changer une pièce.
• Ne branchez JAMAIS l'appareil sur une rallonge électrique. Si vous ne disposez

pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien reconnu.

- Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil.

- Si une éventuelle réparation est nécessaire (en dehors des activités d'entretien), faites-la exécuter par un technicien agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie.

- Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.

- Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par votre distributeur, le service après-vente ou un technicien agréé.

- Cet appareil n'est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.

- Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.

AttentiOn!

- Ne jamais utiliser l'appareil dans une pièce fermée hermétiquement sous risque de créer une sous pression, ce qui peut perturber le fonctionnement et la sécurité des chauffe-eaux, hottes aspirantes, fours etc.

- Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil

B miSe en PlAce

AttentiOn!

Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures.

Le climatiseur est mobile et peut aisément être déplacé.

Si déplacement:

1 Veillez à ce que l'appareil soit bien en position verticale et sur un sol plat.

2 Ne pas utiliser l'appareil dans une salle de bain ou près d'une douche, ni dans tout autre environnement humide.

3 Pour une bonne circulation de l'air, gardez un espace minimum de 50 cm autour de l'appareil.

4 Brancher l'élément de raccordement ⑫ à l'arrière de l'appareil sur l'évacuation d'air ⑨. Fixez le deuxième élément ⑫ sur le raccordement pour fenêtre ⑬.

5 Veillez à ce que le raccordement de fenêtre puisse sortir sans entrave de la fenêtre entrouverte. Pour cela, fermez la fenêtre ou la porte au maximum.

Ce climatiseur est fourni avec des éléments en mousse. Ceux-ci permettent de boucher l'entrebâillement de la fenêtre où le tuyau d'évacuation est installé. Positionnez le tuyau d'évacuation à travers l'élément en mousse.

remArque

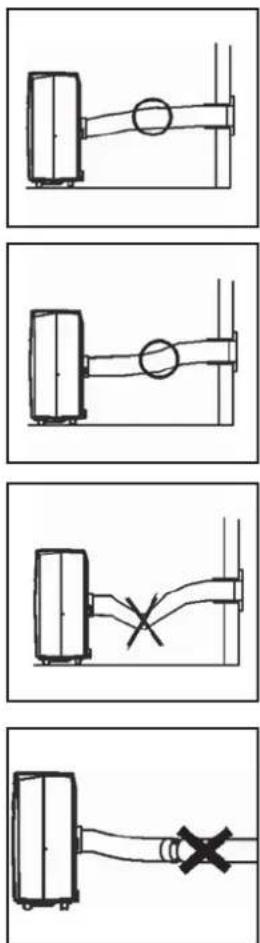

Le(s) tuyau(x) flexible(s) d'évacuation d'air peut/peuvent mesurer jusqu'à 1500 mm environ. La longueur de ces tuyaux a été calculée en fonction de la capacité de l'appareil. L'utilisation d'autres tuyaux ou extensions peut endommager l'appareil. L'air doit pouvoir circuler librement. Dans le cas contraire, il existe un risque de surchauffe ou de condensation d'eau dans le tuyau d'évacuation d'air 7. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliures ni de torsades dans le tuyau d'évacuation. Pour un résultat optimal, la longueur du tuyau doit rester inférieure à 1 mètre lorsque le climatiseur est en marche.

C cOmmAnde

1. Indicateur de mode Auto
2. Indicateur de mode Climatisation
3. Indicateur de mode Circulation d'air
4. Bouton mode
5. Indicateur de minuterie
6. Minuterie
7. Indicateur réservoir d'eau plein
8. Augmentation de la température
9. Écran
10. Récepteur du signal de télécommande
11. Marche / Arrêt
12. Indicateur ventilation à grande vitesse
13. Indicateur ventilation à vitesse réduite
14. Vitesse du ventilateur
15. Indicateur de veille
16. Mode Veille
17. Indicateur du compresseur
18. Baisse de la température

1 Branchez l'appareil.

2 Appuyez sur la touche ⏻ pour mettre le climatiseur en marche. Le climatiseur démarre en mode automatique :

• Si la température ambiante est supérieure à 23 °C, l'appareil fonctionnera en mode climatisation.
• Si la température ambiante est inférieure à 23 °C, l'appareil fonctionnera en mode ventilation.

3 Avec la touche vous pouvez régler la fonction souhaitée. Appuyez plusieurs fois sur la touche pour faire défiler les fonctions de l'appareil:

Mode Auto
Refroidir
Circulation de l'air

REFROIDIR

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes:

- Avec la touche ✗ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche ✗ pour faire défiler les différentes vitesses de ventilation de l'appareil:

Vitesse élevée

× Vitesse basse

- Les boutons et ▼ vous permettent de régler la température souhaitée (entre 16°C et 32°C). Votre réglage s'affiche sur l'écran de l'appareil. Lors du réglage de la température, la lampe témoin "set temp" s'allume. Au bout de 8 secondes, la température ambiante mesurée par l'appareil s'affiche et la lampe témoin "Room temp" s'allume. En mode Auto, l'appareil choisit automatiquement la vitesse de ventilation en fonction de la température ambiante. En mode Auto, le régulateur de vitesse ne peut pas être utilisé.

L'obtention de la température souhaitée par l'appareil dépend des conditions d'environnement de la pièce: Il est normal que la température ambiante reste supérieure à celle de "set temp". Il est possible que la température de la pièce soit trop élevée.

CIRCULATION D'AIR

Avec cette fonction, l'appareil fait uniquement circuler l'air. L'air entrant est filtré.

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes:

- Avec la touche ✗ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche ✗ pour faire défiler les différentes vitesses de ventilation de l'appareil:

Vitesse élevée
× Vitesse basse

4 Lorsque vous éteignez l'appareil, la dernière fonction utilisée sera gardée en mémoire.
5 Si vous le souhaitez, vous pouvez également utiliser la fonction minuterie. Celle-ci vous permet de régler la durée de fonctionnement de l'appareil à l'avance. Pour cela, procédez comme suit:

1. Appuyez sur le bouton TIMER de la minuterie pour programmer une durée de fonctionnement différée (de 1 à 12 h, l'indicateur de minuterie s'allume). Une fois la durée de fonctionnement terminée, l'appareil s'arrête automatiquement. L'écran affiche les heures que vous avez programmées en appuyant sur le bouton TIMER. Si le bouton de la minuterie n'est pas enclenché, l'appareil fonctionnera en continu.
2. En appuyant sur le bouton TIMER de la minuterie sans allumer d'autre fonction, vous pouvez programmer la mise en marche de l'appareil. Par exemple, si vous appuyez sur '2', l'appareil de mettra en marche 2 heures plus tard.

remArqueS

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt dès que la temperature ambiante est plus basse que la valeur réglée. La ventilation continue à fonctionner à la vitesse réglée. Lorsque la température ambiante remonte audessus de la valeur réglée, le refroidissement reprend.

mOde Veille

En appuyant une fois sur le bouton Veille, la température souhaitée augmentera de 1 °C à la première heure, puis à nouveau de 1 °C l'heure suivante.

L'appareil maintient ensuite cette température. La ventilation est maintenue à faible vitesse.

En appuyant à nouveau sur le bouton Veille, la température souhaitée et la vitesse de ventilation reviennent au niveau présélectionné.

Si l'appareil est en mode Veille, il s'éteindra automatiquement au bout de 12 heures.

remArque

Fonction non disponible en mode Auto ou Ventilation.

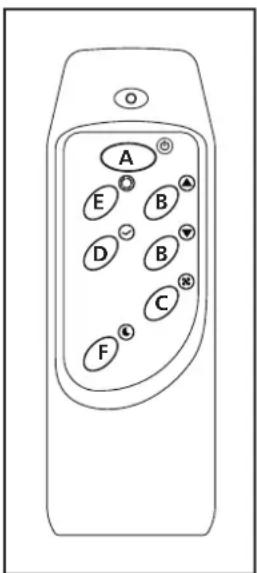

cOmmAnde à diStAnce

A. Bouton marche/arrêt
B. Boutons de réglage thermostat
C. Bouton de réglage de la ventilation
D. Bouton marche/arrêt minuterie
E. Sélecteur de fonction (sélection A/C, Ventilateur)
F. Bouton veille

A E B D B C F

Trou d'évacuation Bouchon en caoutchouc Bouton de drainage

La commande à distance fonctionne en combinaison avec le panneau de commande. Orientez l'avant de la commande à distance vers le tableau de contrôle. La distance maximale au climatiseur est d'environ 5 m. Placez deux piles AAA avant utilisation.

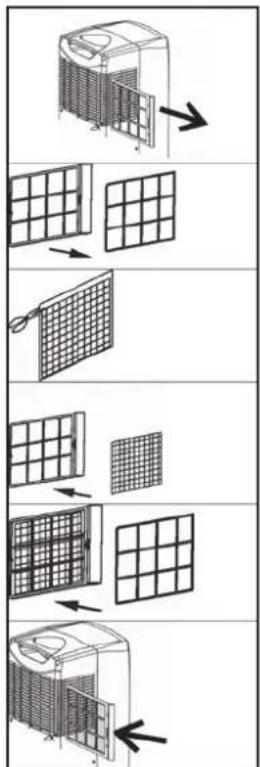

d filtre à Air

Placez les filtres séparés dans le support de filtre.

• Enlevez le porte-filtre de la climatisation
- Ouvrez le porte-filtre et placez ensuite le filtre à charbon actif dans le porte-filtre.
- Replacez le fixateur du filtre dans le support.
- Replacez le porte-filtre.

Le filtre écran doit être nettoyé régulièrement (1x par semaine) avec l'aspirateur pour que l'air circule normalement.

Pour retirer et installer le filtre écran, voir les instructions sur le côté de l'appareil.

AttentiOn!

• N'utilisez jamais le climatiseur sans le filtre.

e réglAge du fluX d'Air

Faire basculer pour modifier la position des lamelles.

f Vider le réSerVOir d'eAu

Dans des conditions extrêmes, il peut être nécessaire de vider le réservoir d'eau interne. Lorsque le réservoir d'eau est plein, la lampe témoin ⚙️ s'allume et un bip continu se fait entendre. Le climatiseur s'arrête alors automatiquement. Pour vider le réservoir d'eau, procédez comme suit:

1 Ne déplacez pas l'appareil. Des mouvements brusques peuvent provoquer des fuites d'eau.
2 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant.
3 Placez une casserole ou un petit récipient approprié sur le sol sous l'ouverture d'évacuation.
4 Retirez le bouchon en caoutchouc ⑪ et laissez l'eau s'écouler (± 0.8 L).
5 Replacez le bouchon sur l'évacuation ⑪ et remettez-le en marche. La lampe témoin ⚙️ doit maintenant être éteinte.

remArque

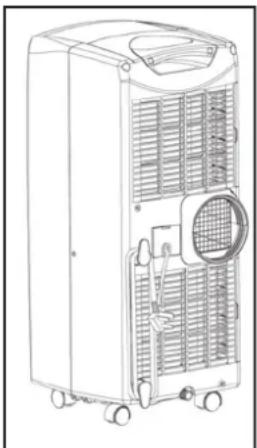

Si vous employez l'appareil comme climatiseur, le serpentin pour l'extraction de condensation doit être raccordé.

déShumidificAtiOn

Si le climatiseur est utilisé comme déshumidificateur, ne reliez pas le serpentin d'évacuation d'air en laissent l'air chaud retourner dans la chambre.

Important : Insérez le tuyau dans la sortie prévue pour l'évacuation de l'eau.

Vous devez alors diriger un tuyau d'évacuation d'eau vers un endroit approprié.

g BrAnchement Sur un POint d'éVAcuAtiOn fiXe

1 Éteignez d'abord l'appareil et débranchez-le;
2 Posez un récipient par terre, sous l'ouverture pour vidange ⑪ pour recueillir l'eau qui peut éventuellement s'échapper de l'appareil;
3 Retirez le bouchon de cette ouverture ⑪;
4 Faire glisser un tuyau d'évacuation d'eau sur le collecteur d'eau.
5 Reliez l'autre extrémité de ce tuyau au point d'évacuation fixe (égout). Veillez à ne pas tordre ou plier le tuyau.

h entretien

AttentiOn

Eteignez d'abord l'appareil et retirez la fiche de la prise de courant avant de nettoyer l'appareil ou les filtres.

Pour le nettoyage régulier de l'extérieur de l'appareil utilisez exclusivement un chiffon doux et humide. Pour l'entretien des filtres, voir chapitre D "Filtre à air".

remArque

N'utilisez jamais l'appareil sans filtre écran.

1 Videz le réservoir à eau (voir chapitre F)
2 Nettoyez le filtre écran (voir chapitre D).

3 Activez pendant 2 heures l'appareil en fonction "circulation d'air", ce qui fait sécher l'intérieur de l'appareil.
4 Protégez l'appareil contre la poussière et rangez-le dans un lieu sec.

J PANNES

Panne Cause Solution
L'appareil ne fonctionne pas	Votre appareil n'est pas alimenté	S'assurer que l'appareil est bien brancher et qu'il y a du courant
	Témoin réservoir d'eau plein allumé	Vider le réservoir d'eau (voir chapitre F)
L'appareil ne fonctionne pas assez	Appareil exposé au soleil Tirer les rideaux
	Fenêtres et portes ouvertes, beaucoup de monde ou sour-ces de chaleur	Fermer les portes et/ou les fenêtres, ou placer un climati-seur supplémentaire
	Filtre colmaté Nettoyer
	Arrivée d'air ou diffuseur d'air bouché ou bloqué	Déboucher
	Température ambiante en dessous du préréglage	Régler à une autre tempéra-ture
L'appareil est bruyant	L'appareil n'est pas sur une surface plane	Mettre l'appareil sur une surface plane (moins de vibra-tions)
Le compresseur ne fonctionne pas	Protection de surchauffage actionnée	Patienter 3 minutes, jusqu'à ce que la température ait baissé et rallumer l'appareil
La commande à distance ne réagit pas	La distance est trop grande	Veillez à diriger la commande à distance vers le panneau de commande < 5m
	La commande à distance n'est pas reconnue par le panneau de commande
	Les piles sont usées Changez les piles

N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation hasardeuse, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l'utilisateur de l'appareil.

k cOnditiOnS de gArAntie

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est applicable que sur présentation de la facture originale datée, ne portant aucune correction et si aucune modification n'a été apportée à l'appareil.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
8. Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre d'une autre marque que Zibro, n'est pas couvert par la garantie.

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur.

L DONNÉES TECHNIQUES

Ces valeurs sont données à titre indicatif, sous réserve de modifications

Model P 24
Puissance frigorifique* W 2400
EE Class A
EER* 2.61
Puissance absorbée kW 0.919
Consomm. de courant A 4.4
Tension de raccordement V/Hz/PH 230 / 50 / 1
Déplacement d'air max. m3/h 355
Déshumidification max. ** L/24h 24
Surface pièce m3 50-80
Type de compresseur rotatif
Fluide réfrigérant	type/gr	R-410A / 450
Thermostat	°C	18 - 32
Vitesses ventilateur		2
Niveau de pression sonore (max.)	dB(A)	52
Dimensions (l x h x p)	mm	305 x 752 x 384
Poids net	kg	22
Unit protection		IP X0
Commande à distance		oui
Valeur nominale de fusible		50T, 250 VAC, 2A

* Conforme à la norme EN14511-2007
** Deshumidificacion, 32°C, 80% HR

Environnement: Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est régie par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.

Cet appareil contient du gaz réfrigérant R410A. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R410A dans l'atmosphère: R410A est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 1975.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour tout information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

TÄRKEÄT OSAT
