P 24 - Aire acondicionado ZIBRO - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO P 24 ZIBRO

medidAS de SeguridadAd

¡Consulte atentamente el modo de empleo y preste atención a las medidas de seguridad! Aquellos que no estén familiarizados con estas medidas de seguridad, no deben utilizar este acondicionador de aire. Aconsejamos guardar en sitio seguro este manual para poder consultar en caso necesario.

A. No utilizar un cable deteriorado.
B. No averiar o doblar el cable.
C. Colocar en superficie llana
D. No colocar delante de ventana abierta.
E. No poner en contacto con productos químicos.
F. No poner en contacto con fuente de calor.
G. No sumergir en líquidos.
H. No verter líquidos.
I. No introducir objetos en el aparato.
J. No utilizar cable de extensión.
K. Poner fuera del alcance de los niños.
L. No hacer reparaciones.

F Sécurité générAle

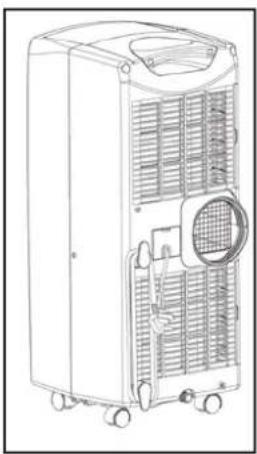

COMPONENTES IMPORTANTES

1 Display
② Botones
③ Salida de aire
4 Asa de transporte
5 Rueda
6 Guardacable
⑦ Filtro de aire
8 Entrada de aire
9 Salida del aire tratado
10 Entrada de aire
⑪ Tapón para punto de drenaje
⑫ Tubo de evacuación
13 Adaptador externo - montar en el tubo de evacuación e insertar en el panel de gomaespuma (o en un orificio en la pared/ventana)
14 Tapón redondo para cubrir el orificio en la pared/ventana.
15 Panel de gomaesmpuma - para llenar el hueco de la ventana abierta; con orificio para conectar con el tubo de evacuación
16 Panel de gomaespuma - para llenar el hueco de la ventana abierta
17 Filtro de carbono activo
18 Goma de agua
19 Mando a distancia

Le felicitamos por la compra de su acondicionador de aire. Este equipo, además de refrigerar el aire, cuenta con tres funciones adicionales: lo deshumidifica, lo pone en circulación y lo filtra. El acondicionador de aire portátil es sumamente fácil de manejar y transportar. Usted acaba de adquirir un producto de alta calidad, del que estará plenamente satisfecho durante muchos años, siempre que lo utilice debidamente.

Por lo tanto, es importante que lea primero estas instrucciones de uso, para prolongar la vida útil de su aparato. Le deseamos una agradable temperatura, así como un gran confort.

Reciba un cordial saludo,

PVG International B.V.

Departamento Atención al Cliente

A MEDIDAS DE SEGURIDAD

Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en hogares y sólo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes).

IMPORTANTE

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.
• La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor.
• El aparato está indicado para utilizarlo exclusivamente en el hogar.
• Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 Volt/ 50 Hz.
• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo.
• Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio.
• Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
- el enchufe y el suministro de electricidad son los indicados para el aparato;
- la clavija del cable eléctrico es a la medida del enchufe;
- el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

• El aire acondicionado es un aparato seguro. Está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada de aire y de salida de aire.
• Vacíe el depósito de agua a través del punto de drenaje antes de desplazar el aparato.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No inserte objetos en las aberturas del aparato.
• Procure que el aparato no entre nunca en contacto con agua. No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua: ¡peligro de cortocircuito!
• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.
• NUNCA use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, deberá ser instalado por un electricista cualificado.

• Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial atención cuando niños pequeños se encuentren cerca del aparato.
• Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. De otra forma, puede dar lugar a la pérdida de la garantía.
• Desenchufe siempre el aparato cuando éste no se utilice.
• En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un técnico de servicio cualificado o su distribuidor.
• Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.

¡Atención!

• No cierre nunca la habitación herméticamente (tampoco en caso de usar dos tubos de aire). La presión negativa (=infrapresión) puede desarreglar el funcionamiento seguro de calentadores de gas, campanas extractoras, hornos, y equipos similares.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.
  • Levantar el aparato siempre con 2 personas.

Antes de poner en marcha su acondicionador de aire, éste deberá estar colocado como mínimo 2 horas en posición vertical.

El acondicionador de aire es portátil y se puede desplazar fácilmente. Para ello deberá tenerse en cuenta lo siguiente:

1 El aparato deberá estar colocado en posición vertical y sobre una superficie plana.
2 El aparato no debe utilizarse en el cuarto de baño u otro lugar húmedo.
3 Para una óptima circulación del aire, dejar un espacio libre alrededor del aparato de al menos 50 cm.
4 Acoplar la pieza de unión del tubo flexible ⑫ a la salida de aire ⑨ en la parte trasera de la unidad. Fijar la segunda pieza de unión ⑫ al acoplamiento para la ventana ⑬.
5 El acoplamiento para la ventana debe tener un paso libre al exterior. Cerrar la ventana o la puerta en la mayor medida posible.

Este aire acondicionado se suministra con paneles de gomaespuma. El hueco creado al pasar el tubo de evacuación del aire por la ventana puede cerrarse con los paneles de gomaespuma. Pase el tubo de evacuación por el panel de gomaespuma.

imPOrtAnte

El/Los tubo(s) flexible(s) de evacuación del aire puede(n) extenderse hasta unos 1500 mm. La longitud de este/estos tubo(s) flexible(s) ha sido calculada en función de la capacidad del aparato. El uso de otros tubos flexibles o extensiones puede causar errores en el funcionamiento del aparato. El aire debe fluir ininterrumpidamente, para evitar el sobrecalentamiento del aparato o la condensación de agua en el tubo de evacuación del aire. A fin de asegurar el mejor rendimiento durante el funcionamiento, la longitud del o de los tubos flexibles de evacuación de aire debe ser inferior a 1 metro.

C mAneJO

1. Indicador del modo automático
2. Indicador del modo refrigerar
3. Indicador del modo circular aire
4. Selector del modo
5. Indicador del temporizador
6. Botón del temporizador
7. Indicador depósito de agua lleno
8. Botón subir temperatura
9. Display
10. Receptor de señales del mando a distancia
11. Activar / Desactivar
12. Indicador alta velocidad del ventilador
13. Indicador baja velocidad del ventilador
14. Selector de velocidad del ventilador
15. Indicador Sleep
16. Botón Sleep
17. Indicador del compresor
18. Botón bajar temperatura

1 Enchufe el aparato.

2 Pulse la tecla ⏻ para encender el aire acondicionado. El aire acondicionado arranca en modo automático:

• Si la temperatura ambiente supera los 23 °C, el aparato funcionará en modo de refrigeración.
• Si la temperatura ambiente queda por debajo de los 23 °C, el aparato funcionará en modo de ventilación.

3 Pulse la tecla Ⓞ para seleccionar la función deseada. Cada vez que se pulse la tecla Ⓞ, se seleccionará la siguiente función:

× Modo automático

Refrigeración Circulación de aire

REFRIGERACIÓN

Cuando está activada la función de refrigeración, es posible realizar los siguientes ajustes:

- La tecla Ⓧ permite seleccionar la velocidad deseada del ventilador. Cada vez que se pulse la tecla Ⓧ se seleccionará la siguiente velocidad:

Velocidad alta

× Velocidad baja

- Con los botones ▲ y ▼ se programa la temperatura deseada (entre los 16°C y 32°C). El display muestra la temperatura programada. Durante la programación de la temperatura se encenderá el testigo "set temp". Después de 8 segundos aparecerá la temperatura ambiental y se encenderá el testigo "Room temp". En el modo automático, el aparato seleccionará automáticamente la velocidad del ventilador que corresponda con la temperatura ambiente. En este modo, no se puede cambiar la posición del selector de velocidad.

La obtención de la temperatura deseada depende de las condiciones ambientales de la habitación: es normal que la temperatura ambiente sea superior a la "set temp". Es posible que el calor en la habitación sea excesivo.

CIRCULACIÓN DEL AIRE

Cuando esta función está activada, solamente circulará al aire y no refrigera o deshumidifica. El aire que entra se filtra.

Cuando está activada esta función, es posible realizar los siguientes ajustes:

- La tecla permite seleccionar la velocidad deseada del ventilador. Cada vez que se pulse la tecla ⚙, se seleccionará la siguiente velocidad:

Velocidad alta

× Velocidad baja

4 Cuando se apaga el aparato, memorizará la última función ajustada.
5 Si lo desea, puede hacer uso de la función temporizador para conectar o desconectar el aparato a una hora previamente programada. Para ello, proceda como sigue:

1. Pulse el botón TIMER para programar el número de horas de funcionamiento del equipo (1 a 12 horas, el indicador del temporizador se enciende). Cuando haya transcurrido el tiempo programado, el aparato se apagará automáticamente. Cuando pulsa el botón TIMER, la pantalla indicará el número de horas ajustadas. Si no se pulsa el botón del temporizador (timer), el aparato seguirá funcionando continuamente.
2. Cuando se pulsa el botón del temporizador sin activar las otras funciones, es posible PREPROGRAMAR la hora en la que el aparato debe empezar a funcionar. Por ejemplo, si ajusta el valor '2' en el temporizador, el aparato se pondrá a funcionar automáticamente al cabo de 2 horas.

¡OBSerVAcìOneS!

• Para prolongar la vida útil del compresor está programado de manera que comenzará a funcionar tres minutos después de encender (de nuevo) el aparato.
• El sistema de refrigeración se apagará en cuanto la temperatura ambiental quede por debajo de la temperatura programada. La ventilación seguirá funcionando a la velocidad programada. Cuando la temperatura ambiental llegue de nuevo por encima del valor programado, el sistema de refrigeración volverá a encenderse.

mOdO dOrmir (SleeP)

Cuando se pulsa el botón Sleep, la temperatura programada aumenta 1 °C en la primera hora, y otro 1 °C en la segunda hora. A continuación, el aparato mantendrá la misma temperatura. El ventilador continuará a funcionar a baja velocidad.

Después de pulsar una vez más el botón Sleep, la temperatura y la velocidad del ventilador programadas regresarán al valor preseleccionado.

Cuando el aparato se encuentra en modo Sleep, se desconectará automáticamente al cabo de 12 horas.

A E B D B C F

Atención

Esta función no está disponible en los modos Auto o Fan.

mAndO A diStAnciA

A. Botón potencia On / Off
B. Botones de ajuste del temporizador y termostato
C. Botón de velocidad del ventilador
D. Botón temporizador ON / OFF
E. Botón del modo (seleccionar Acondicionador de aire, Ventilador)
F. Botón Sleep

Orificio para paso del agua Tapón de goma Botón de drenaje

El mando a distancia funciona en combinación con el panel de mando. Dirija la parte frontal del mando a distancia hacia el panel de mando en la unidad. La distancia máxima al acondicionador de aire es de 5 metros aproximadamente. El mando a distancia funciona con 2 pilas AAA.

d filtrO de Aire

Coloque los filtros en el portafiltros.

• Retire el portafiltros del acondicionador de aire.
- Ábralo y coloque, a continuación, el filtro de carbono activo en el portafiltros.
- Coloque nuevamente el dispositivo de fijación del filtro en el portafiltros.
• Vuelva a colocar el portafiltros en el aparato.

El filtro pantalla tiene que limpiarse con regularidad (1 vez por semana) con un aspirador para evitar obstrucciones del flujo de aire.

Para sacar y volver a montar el tamiz de filtro, véase las imágenes al lado.

jnOtA!

- No utilice nunca el acondicionador de aire sin el filtro de malla.

e dirección de IA SAlidA del Aire

Ladear para modificar la posición de las láminas.

f VAciAdO del tAnque de AguA

En condiciones extremas, puede ser necesario vaciar el depósito del agua.

Cuando el depósito del agua está lleno, se encenderá el testigo 🌐 y el aparato emitirá una señal acústica interrumpida. El climatizador se apagará automáticamente. Para vaciar el depósito del agua, proceda como sigue:

1 No cambie de lugar la unidad. Los movimientos bruscos pueden ocasionar fugas de agua.
4 Apague el aparato y saque la clavija del enchufe.
3 Coloque un recipiente apropiado en el suelo, debajo del orificio de drenaje.
4 Extraiga el tapón de goma ⑪ del desagüe y deje que salga el agua (± 0,8 L).
5 Vuelva a colocar ⑪ el tapón en el desagüe y encienda el aparato. El testigo ⑨ debe estar apagado ahora.

Atención

Si utilizas el aire acondicionado bajo condiciones normales el agua condensada es evacuada por el tubo de salida de aire.

deShumidificAciOn

Cuando el aparato sólo se utilice como deshumidificador, no ponga el tubo de salida del aire y deje que el aire caliente vuelva al recinto que se quiera deshumificar. Para su comodidad y un mejor funcionamiento instale el tubo a un desagüe fijo. Deberá extender una manguera de drenaje hasta un lugar de desagüe adecuado.

g cOneXiÓN A un deSAgüe PermAnente

1 Apague el aparato y saque la clavija del enchufe;
2 Coloque un recipiente en el suelo debajo del punto de drenaje ⑪;
3 Saque el tapón de goma del punto de drenaje ⑪;
4 Conecte un tubo de evacuación del agua al punto de drenaje ⑪ (deslizándolo);
5 Lleve el otro extremo de la goma al sumidero/pila. Asegúrese de que la goma de evacuación no esté retorcida ni doblada y que desciende gradualmente por todo su largo.

h mAntenimiento

imPOrtAnte

Desconecte primero la unidad y retire la clavija de la toma de alimentación antes de limpiar el aparato o el filtro.

Para la limpieza regular del exterior del aparato utilice exclusivamente una gamuza húmeda. Para el mantenimiento de los filtros, consulte el capítulo D "Filtro de Aire".

Atención

No utilice nunca el aparato sin filtro pantalla.

i cOnSerVAción

1 Vaciar el depósito del agua (ver capítulo F).
2 Limpie el filtro de malla (consultar también el capítulo D).

3 Ponga en marcha el aparato 2 horas con el programa de ventilación ya que de este modo se secará su interior por completo.

4 Enrollar el cable, proteger el aparato contra el polvo y guardar en un lugar seco.

J AVERÍAS

Problema Causa	Solutione
El aparato no funciona	Sin alimentación/corriente	Conectar el aparato a la red eléctrica
	La lámpara de control se enciende cuando el tanque está lleno	Vaciar el tanque de agua
El aparato no funciona bien	Está expuesto al sol	Vaciar el depósito del agua (ver capítulo F)
	Las ventanas y puertas están abiertas, hay mucha gente o fuentes de calor en el espacio	Cerrar las ventanas y/o puertas, o coloque un climatizador más.
	El filtro está sucio Limpiar el filtro
	La entrada o salida de aire están obstruidas	Desobstruir
	La temperatura ambiente es inferior a la temperatura establecida	Cambiar la temperatura establecida
El aparato hace ruido	El aparato está colocado en una superficie desigual	Poner el aparato en una super-fície llana (menos vibración)
El compresor no funciona	La protección de sobrecalentamiento se ha accionado	Esperar 3 minutos hasta que la temperatura haya bajado y encender de nuevo
El mando a distancia no reacciona	La distancia es demasiado grande	Asegúrese de dirigir el mando a distancia hacia el panel de mando < 5m
	El panel de mando no recibe la señal del mando a distancia
	Las pilas no tienen carga	Sustituya las pilas por unas nuevas

No intentar nunca desmontar o reparar el aparato. Después de una reparación realizada por una persona que no sea profesional la garantía queda anulada. Una reparación hecha de este modo supone un peligro del usuario del aparato.

k gArAntÍA

El acondicionador de aire tiene una garantía de 24 meses a partir de la fecha de adquisición. Durante este período todas los defectos de material y de fabricación serán subsanados gratuitamente. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.
3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o reparaciones hayan sido efectuadas por terceros o por el comprador.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplica únicamente si se presenta la factura de compra fechada, y a condición de que ni el producto, ni la factura de compra hayan sido modificados de forma alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y los riesgos del envío del acondicionador o piezas de ésto, correrán en todos los casos a cargo del comprador.
8. Los daños, provocados por no usar los filtros adecuados, no están cubiertos por la garantía.

A fin de evitar costes innecesarios, le recomendamos siempre consulte las instrucciones de uso. Si no ofrecen ninguna solución, lleve el acondicionador de aire al distribuidor para su reparación.

L DATOS TÉCNICOS

Estos valores son a título indicativo, nos reservamos el derecho de hacer modificaciones

Tipo P 24
Capacidad de refrigeración* W 2400
EE Class A
EER* 2.61
Fuerza consumida kW 0.919
Consumo eléctrico A 4.4
Voltaje V/Hz/PH 230 / 50 / 1
Caudal aire max. m3/h 355
Deshumidificacion max. ** L/24h		24
Superficie del recinto	m3 50-80
Tipo de compresor		de rotación
Líquido refrigerante	type/gr	R-410A / 450
Termostato	°C	18 - 32
Velocidades ventilador		2
Nivel de presión sonora (max.)	dB(A)	52
Medidas (a x a x p) mm	305 x 752 x 384
Peso neto	kg	22
Clase de protección		IP X0
Mando a distancia		sí
Potencia del fusible		50T, 250 VAC, 2A

* Conforme EN14511-2007.
** Litros cada 24 horas. En condiciones de 32 °C y 80% HR.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.

Este equipo contiene el refrigerante R410A en la cantidad indicada en la tabla arriba expuesta. No dejar emitir R410A en la atmósfera. R410A es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 1975.

No deseche aparatos eléctricos junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

PIÈCES PRINCIPALES
