GEBRUIKSAANWIJZING P 24 ZIBRO

Bestudeer voor de veiligheid deze gebruiksaanwijzing zorgvuldig! Personen, die met de gebruiksaanwijzing niet vertrouwd zijn, mogen deze airconditioner niet gebruiken. Wij raden u aan deze gebruiksaanwijzing op een veilige plaats te bewaren voor latere raadpleging.

A. Gebruik geen beschadigde kabel.
B. Kabel niet afklemmen of knikken.
C. Plaats op een vlakke ondergrond.
D. Niet voor een open raam plaatsen.
E. Niet met chemicaliën in contact brengen.
F. Niet bij een warmtebron plaatsen.
G. Niet onderdompelen.
H. Niets morsen.
I. Niets in het apparaat steken.
J. Geen verlengkabel gebruiken.
K. Buiten bereik van kinderen houden.
L. Niet zelf repareren.

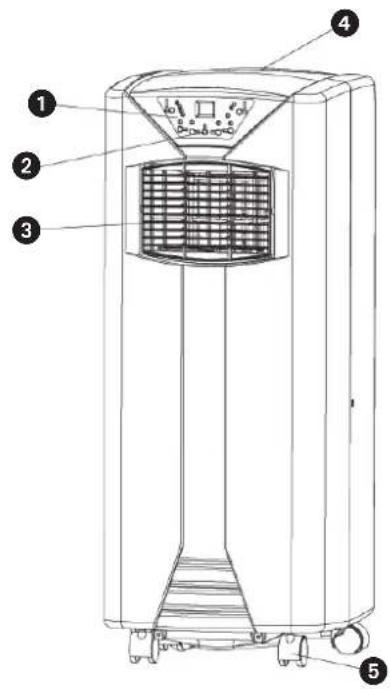

PL

1 Display
② Bedieningsknoppen
③ Luchtuitlaat
4 Handvat
⑤ Wiel
⑥ Haak voor elektriciteitssnoer

⑦ Luchtfilter

8 Luchtinlaat

9 Luchtafvoer

10 Luchtinlaat

⑪ Waterstop / afvoer

⑫ Luchtafvoerslang

13 Verbindingsstuk - om over de afvoerslang te plaatsen en in het schuimdeel (of in het gat in de muur / venster)

14 Ronde kap voor het vullen van het gat in de muur / raam.

15 Schuimband - voor het vullen van de opening bij het raam met uitsparing voor afvoerslang

16 Schuimband - voor het vullen van de opening bij het raam

⑰ Actief koolfilter

18 Waterafvoerslang voor permanente afvoer

19 Afstandsbediening

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedienen en te verplaatsen. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijke groeten,

PVG International B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.

BELANGRIJK

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op droge plaatsen, binnenshuis.
  • Controleer de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 230 Volt/ 50 Hz.
• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten.
• De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten.
• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer vóór het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
  • de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• De airconditioner is een veilig apparaat. Het is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn bij het gebruik ervan.
• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraftappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Steek geen voorwerpen in de openingen van het apparaat.
• Breng het apparaat nooit in contact met water. Het apparaat niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.
• Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.
• Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt

van dit apparaat, zoals met ieder elektrisch apparaat.

• Laat eventuele reparaties -buiten het regelmatig onderhoud om- altijd uitvoeren door een erkend servicemonteur of uw leverancier, anders kan dit leiden tot het vervallen van de garantie.
• Haal altijd de stekker uit het stopcontact als het apparaat niet wordt gebruikt.
• Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.

LET OP!

• De ruimte waarin dit apparaat wordt gebruikt nooit volledig luchtdicht afsluiten (ook niet bij gebruik van twee luchtslangen). Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werking van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.
• Til het toestel altijd met twee personen.

B de inStAllAtie

let OP!

Vóór de ingebruikname van uw airconditioner moet deze minimaal 2 uur rechtop hebben gestaan.

De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let daarbij op het volgende:

1 Zorg dat het apparaat rechtop en op een vlakke ondergrond staat.
2 Het apparaat niet in badkamer, douche of in een andere vochtige omgeving gebruiken.
3 Voor een goede luchtcirculatie tenminste 50 cm rondom het apparaat vrij houden.
4 Het slangverbindingsstuk 12 aan de achterzijde van de unit op de luchtuitlaat 9 steken. Bevestig het tweede slangverbindingsstuk 12 aan de raamdoorvoer 13.
5 Zorg dat raamdoorvoer een vrije doorgang heeft naar buiten. Sluit hierbij het raam of de deur zo ver mogelijk.

Deze airconditioner wordt geleverd met rubberen afdichtingsmateriaal. Wanneer de afvoerslang door een raam naar buiten geleid wordt, ontstaat een ruimte welke middels het afdichtingsmateriaal gesloten kan worden. Voer de afvoerslang door de opening in het afdichtingsmateriaal

OPmerking

De flexibele luchtafvoerslang(en) kan (kunnen) tot ca. 1500 mm worden uitgerekt. De lengte van deze slang(en) is op de capaciteit van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lucht moet ongehinderd kunnen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er daarom voor dat er geen knikken of scherpe bochten in de luchtslang(en) zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangen tijdens gebruik van de airconditioner korter gehouden te worden dan 1 meter.

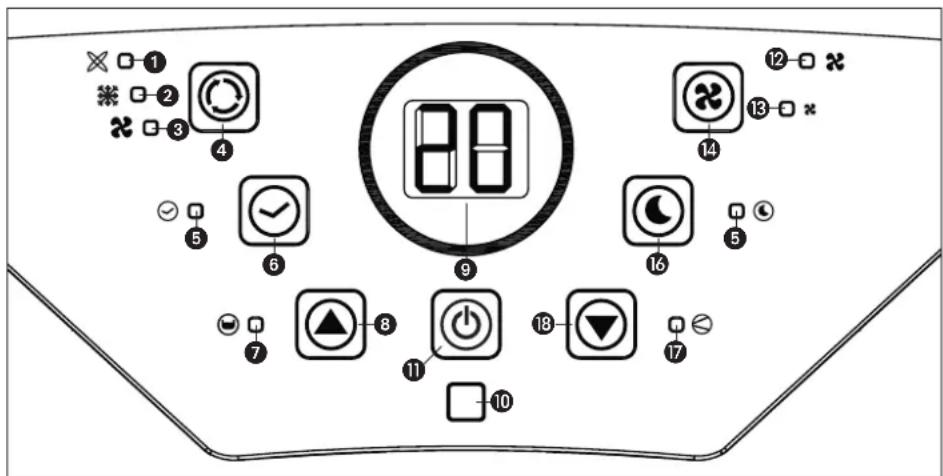

C Bediening

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

1. Indicator automatische modus
2. Indicator koelmodus
3. Indicator luchtcirculatiemodus
4. Mode-knop
5. Indicator timer instelling
6. Timer knop
7. Indicator watertank vol
8. Temperatuur omhoog knop
9. Display
10. Signaalontvanger afstandsbediening
11. On / Off knop
12. Indicator hoge ventilatiestand
13. Indicator lage ventilatiestand
14. Ventilatiestand knop
15. Indicator Sleep
16. Sleep knop
17. Indicator compressor instelling
18. Temperatuur omlaag knop

1 Steek de stekker in het stopcontact.

2 Druk op de ⏻-toets om de airconditioner in te schakelen. De air conditioner start in de automatische modus:

• Wanneer de kamertemperatuur hoger is dan 23°C zal het apparaat gaan koelen.
• Wanneer de kamertemperatuur lager is dan 23°C, zal het apparaat enkel ventileren.

3 Met de Ⓐ-toets kunt u de gewenste functie instellen. Door op de ⓣtoets te drukken verspringt de functie van het apparaat als volgt:

Automatische modus

KOELEN

Wanneer het apparaat in deze functie is ingesteld kunt u de volgende handelingen verrichten:

- Met de ⚙-toets kunt u de gewenste ventilatorsnelheid instellen. Door op de ⚙-toets te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid

Laagste snelheid

- Met de knoppen ▲ en wordt de gewenste temperatuur ingesteld (tussen 16°C en 32°C). Het display toont deze instelling. Tijdens het instellen van de temperatuur gaat het lampje "set temp" branden. Na 8 seconden zal de gemeten kamertemperatuur verschijnen. Het lampje "Room temp" zal gaan branden. In de automatische modus kiest het apparaat de ventilatorsnelheid automatisch op basis van de kamertemperatuur. De snelheid kan niet aangepast worden.

Het hangt af van de omgevingscondities af of de gewenste temperatuur ook werkelijk bereikt kan worden: Het is normaal wanneer de kamer temperatuur boven de "set temp" blijft. Het is mogelijk dat de warmtebelasting van de ruimte te groot is.

LUCHTCIRCULATIE

In deze functie zal het apparaat alleen de lucht circuleren. De ingaande lucht wordt gefilterd.

Als het apparaat in deze functie ingesteld is kunt u de volgende handelingen verrichten:

- Met de ⚫-toets kunt u de gewenste ventilatorsnelheid instellen. Door op de ⚫-toets te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid

Laagste snelheid

4 Bij het uitschakelen van het apparaat zal de laatst ingestelde functie worden onthouden.

5 Indien gewenst kunt u gebruik maken van de timer functie. Met deze functie kunt u het apparaat op een vooraf ingestelde tijd laten in- of uitschakelen. Ga hiervoor als volgt te werk:

1. Druk op TIMER knop om de gewenste draaiuren in te schakelen (1 tot 12 uur, de timer indicator licht op). Wanneer de ingestelde tijd is bereikt, zal het apparaat automatisch uitgeschakeld worden. Het display toont het ingestelde tijdstip wanneer je op de timer knop drukt. Als de timer niet wordt ingedrukt, zal het toestel constant blijven werken.
2. Door op de timer knop te drukken, zonder een andere functie te kiezen, stel je de ingestelde tijd voor het apparaat in om in te schakelen. Bijvoorbeeld, wanneer de timer op '2' staat, zal het toestel automatisch werken na 2 uur.

OPmerkingen

Om de levensduur van de compressor te verlengen is deze zo ingesteld, dat deze pas drie minuten na het (weer) aanzetten van het apparaat begint te werken.

Het koelsysteem wordt uitgezet zodra de omgevingstemperatuur lager is dan de ingestelde waarde. De ventilator blijft op de ingestelde snelheid werken. Als de omgevingstemperatuur weer boven de ingestelde waarde stijgt, wordt het koelen hervat.

SIAAP StAnd

Door de SLEEP knop in te drukken, zal de ingestelde temperatuur het eerste uur 1°C stijgen, het tweede uur opnieuw 1°C. Daarna blijft de temperatuur constant. De ventilatorsnelheid blijft op de laagste stand.

Door opnieuw op de SLEEP knop te drukken, gaan de ingestelde temperatuur en de ventilatorsnelheid terug naar de voorgeselecteerde waarde.

In de slaap modus zal het apparaat zich automatisch uitschakelen na 12 uur.

OPmerking

Deze functie is niet beschikbaar in de automatische modus of de ventilatie modus.

AfStAndSBediening

A. Stroom aan/uit knop
B. Thermostaat insteltoetsen
C. Toets voor Ventilatorsnelheid
D. Timer AAN / UIT toets
E. Functietoets (selectie A/C, Ventilator)
F. Sleep knop

De afstandsbediening werkt in combinatie met het bedieningspaneel. Richt de voorzijde van de afstandsbediening op het bedieningspaneel. De maximale afstand tot de airconditioner is ca. 5 mtr. Plaats voor gebruik 2 AAA batterijen.

A E B D B C F

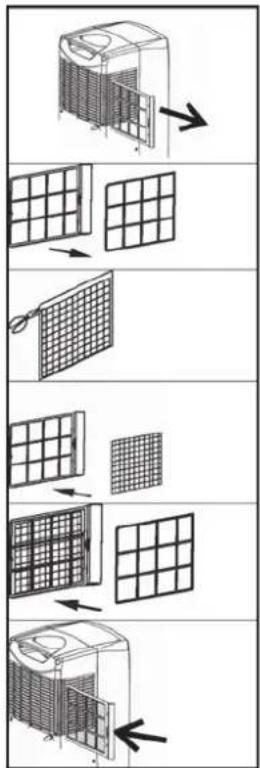

Plaats de losse filters in de filterhouder.

• Neem de filterhouder uit de airconditioner
• Open de filterhouder en plaats vervolgens het actief koolfilter in de filterhouder.
• Plaats filter fixeerder terug in de houder.
  • Plaats filterhouder terug.

Het gaasfilter moet regelmatig (1x per week) schoongemaakt worden met een stofzuiger om verstoppen van de luchtstroom te voorkomen.

Bekijk de plaatjes hiernaast voor het uitnemen en terugplaatsen van het schermfilter.

let OP!

- Gebruik de airconditioner nooit zonder het gaasfilter.

e richting luchtuitBIAAS

Kantelen om de stand van de lamellen te veranderen.

f legen WAterreSerVOir

In extreme omstandigheden kan het noodzakelijk zijn om het interne waterreservoir te legen. Bij een vol waterreservoir gaat het 🔍-lampje branden en hoort u een onderbroken pieptoon. De airconditioner slaat automatisch af. Ga voor het legen van het waterreservoir als volgt te werk:

1 Verplaats de unit niet. Heftige bewegingen kunnen waterlekkage geven.
2 Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
3 Leg een pannetje of een passend bakje op de grond onder de afvoeropening.
4 Haal de rubberen afsluitdop ⑪ uit de afvoer en laat het water er uit lopen (± 0,8 L).
5 Schuif de afsluitdop ⑪ terug in de afvoer en zet het apparaat aan. Het controlelampje ⚙ gaat weer uit.

OPmerking

Bij gebruik als airconditioner wordt onder normale condities het condenswater via de luchtafvoerslang afgevoerd.

Als het apparaat (vrijwel) uitsluitend als ontvochtiger wordt gebruikt, breng dan de luchtafvoerslang 10 niet aan en laat de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel een waterafvoerslang naar een daarvoor geschikte plaats te leiden.

g OP een VASte AfVOer AAnSluiten

1 Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
2 Plaats een pannetje of bakje op de grond onder het wateraftappunt ⑪ om eventueel weglopend water op te vangen.
3 Haal de rubberen stop uit het wateraftappunt ⑪.
4 Schuif een waterafvoerslang over het wateraftappunt 11.
5 Het andere einde van de waterafvoerslang naar een daarvoor geschikte plaats (afvoerputje) laten lopen. Let er daarbij speciaal op dat de afvoerslang niet gedraaid is of knikken heeft.

h OnderhOud

PAS OP!

Schakel eerst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter gaat schoonmaken.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaat uitsluitend een zachte, vochtige doek.

Voor het onderhoud van de filters, zie hoofdstuk D "Luchtfilter".

OPmerking

Gebruik het apparaat nooit zonder gaasfilter.

i OPBergen

1 Leeg het waterreservoir (zie hoofdstuk F).
2 Maak het gaasfilter schoon (zie ook hoofdstuk D).
3 Zet het apparaat 2 uren aan in luchtcirculatiestand, waardoor het binnenwerk volledig droog wordt.

4 Plaats het snoer zoals hiernaast getoond en berg het apparaat in een stofvrije en droge plaats op.

J STORINGEN

Storing Oorzaak	Oplossing
Het apparaat werkt niet	Geen stroomvoorziening	De stekker in een stopcontact steken waarop spanning staat
	Tank vol lampje brandt	Waterreservoir legen (zie hoofdstuk F)
Het apparaat werkt onvoldoende	Staat in zonlicht	Apparaat uit het zonlicht plaatsen
	Ramen of deuren staan open, er zijn veel mensen of warm-tebronnen in de ruimte	Sluit ramen en/of deuren, of plaats een extra airconditio-ner
	Filter vuil Schoonmaken
	Luchttoevoer of luchtuitblaas verstopt of geblokkeerd	Verwijder de blokkage
	Kamertemperatuur is lager dan ingestelde waarde	Stel een andere temperatuur in
Het apparaat is lawaaiig	Apparaat staat op een onef-fen ondergrond	Zet het apparaat op een effen ondergrond (minder trilling)
De compressor werkt niet	De overhittingsbescher-ming is in werking getreden	Wacht 3 minuten totdat de temperatuur is gedaald en zet het apparaat opnieuw aan
Afstandsbedie-ning geeft geen reactie	Afstand te groot	Zorg dat de afstandsbedie-ning op het bedieningspaneel gericht is < 5m
	Afstandsbediening wordt niet gezien door bedieningspa-neel
	Batterijen leeg Vernieuw de batterijen

Probeer nooit zelf het apparaat uit elkaar te nemen of te repareren. Bij onvak-kundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

k gArAntieBePAlingen

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als op geen van beiden veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onder delen daarvan, komen altijd voor rekening van de koper.
8. Schade, veroorzaakt door het niet gebruiken van de geschikte filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditoner ter reparatie aanbieden bij uw dealer.

L TECHNISCHE SPECIFICATIES

Indicatief gebruiken, wijzigingen voorbehouden

Type P 24
Koelcapaciteit* W 2400
EE Class A
EER* 2.61
Opgenomen vermogen kW 0.919
Stroomverbruik nom. A 4.4
Aansluitspanning V/Hz/F 230 / 50 / 1
Luchtverplaatsing max. m3/h 355
Ontvochtiging max. ** L/24h 24
Geschikt voor	m3 50-80
Compressor type		rotary
Koelmiddel	type/gr	R-410A / 450
Thermostaat range	°C	18 - 32
Ventilatorsnelheden		2
Geluidsdrukniveau (max.)	dB(A)	52
Afmetingen (b x h x d)	mm	305 x 752 x 384
Netto gewicht	kg	22
Beschermingsklasse		IP X0
Afstandsbediening		ja
Zekeringen		50T, 250 VAC, 2A

* Conform EN 14511-2007
** Ontvochtiging bij 32°C / 80% RH

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 1975.

Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

ISTOTNE CZE,ŚCI
