MANUALE UTENTE P 24 ZIBRO

Per motivi di sicurezza, si raccomanda di leggere attentamente il manuale prima di utilizzare l'apparecchio. Le persone che non conoscono il funzionamento del climatizzatore non devono usarlo. Si raccomanda di riporre il manuale in un luogo sicuro per future referenze.

A. Non usare il cavo, se danneggiato.
B. Non bloccare o piegare il cavo.
C. Collocare l'apparecchio su una superficie piana.
D. Non collocare l'apparecchio davanti alla finestra aperta.
E. Non porlo a contatto con prodotti chimici.
F. Non posizionarlo vicino ad una fonte di calore.
G. Non immergerlo nell'acqua.
H. Non versare liquidi sull'apparecchio.
I. Non inserire alcun oggetto nell'apparecchio.
J. Non usare prolunghe.
K. Tenere l'apparecchio lontano dalla portata dei bambini.
L. Non cercare di riparare l'apparecchio.

N

generell Sikkerhet

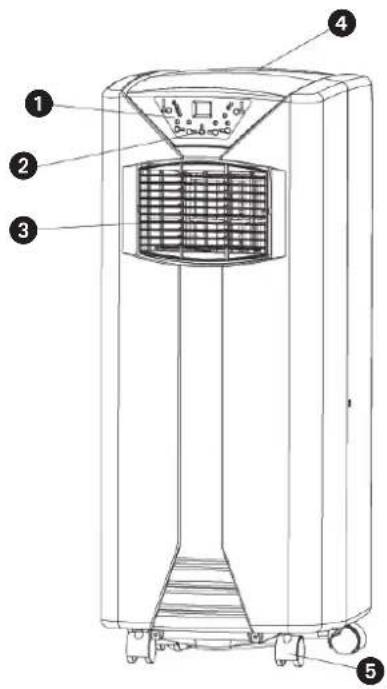

1 Display
② Tasti funzione
③ Uscita dell'aria
④ Maniglia di trasporto
⑤ Rotella
6 Avvolgicavo
⑦ Filtro aria
8 Ingresso aria
9 Scarico aria
10 Ingresso aria
⑪ Tappo /scarico acqua
⑫ Tubo di scarico
13 Adattatore esterno - per inserimento sul tubo e nella striscia di schiuma (o nel foro nel muro/finestra)
14 Tappo rotondo per chiudere il foro nella parete/finestra.
15 Striscia di schiuma - per riempire gli spazi aperti della finestra e con foro per introdurre il tubo di scarico
16 Striscia di schiuma - per riempire gli spazi aperti della finestra
⑰ Filtro a carboni attivi
18 Tubo allo scarico dell'acqua continuo
19 Telecomando

Gentile Signore, Signora,

Congratulazioni per l'acquisto del condizionatore d'aria, Zibro. Oltre a raffreddare l'aria, il climatizzatore ha una triplice funzione, ovvero deumidificazione, ricircolo e filtraggio dell'aria. Il condizionatore portatile è estremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale del condizionatore d'aria, La invitiamo a leggere le istruzioni d'uso.

Le auguriamo molta freschezza e comfort con il Suo Zibro.

Cordiali saluti,

PVG International B.V.

Reparto Assistenza Clienti

A ISTRUZIONI PER LA SICUREZZA

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come condizionatore d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

IMPORTANTE

• Non usare mai l'apparecchio se il cavo elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato, evitare inoltre il contatto con oggetti taglienti o acuminati.
• L'impianto deve essere completamente rispondente alle prescrizioni, disposizioni e norme localmente vigenti.
• L'apparecchio è indicato solo per l'utilizzo negli interni ed in luoghi non umidi.
• Verificare la rispondenza della tensione di alimentazione.
• L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 230 V / 50 Hz.
• L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione.
• E' inoltre opportuno assicurare che l'accesso alla spina elettrica non sia ostacolato in nessun modo.
• Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite.

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• la tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• la spina del cavo elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie orizzontale, stabile e priva di irregolarità.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
  • Non chiudere o coprire mai le aperture di ingresso e uscita dell'aria.

• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio, utilizzando il punto di scarico previsto.

• Evitare il contatto fra l'apparecchio e le sostanze chimiche.

• Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.
• Per evitare il cortocircuito, l'apparecchio va tenuto al riparo dall'acqua: evitare gli spruzzi e non immergerlo in acqua.
• Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.
• L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un elettricista qualificato.
• Per motivi di sicurezza, si consiglia di rimanere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vicinanze dell'apparecchio. Ciò vale per qualsiasi apparecchiatura elettrica.
• Eventuali interventi di riparazione - fuori dalla normale manutenzione - vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio, per evitare il rischio di perdita della garanzia.
• Quando l'apparecchio è posto fuori servizio o lo si lascia inutilizzato, staccare sempre la spina dalla presa di corrente.
• La sostituzione di un cavo elettrico danneggiato è un intervento riservato a persone qualificate o al centro di assistenza.
• L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.
• Occorre sorvegliare costantemente i bambini per essere sicuri che non gio-chino con l'apparecchio.

AttenziOne!

• Il vano/locale in cui si utilizza l'apparecchio non va mai chiuso ermeticamente per evitare che si crei una depressione all'interno del vano (ciò vale anche se si utilizzano due tubi). La pressione negativa (=sottopressione) può pregiudicare la sicurezza di bruciatori, ventilatori aspiratori, forni, ecc.
• La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio.
• Sollevare l'apparecchio sempre in due.

Prima di usare il climatizzatore, lasciarlo in posizione verticale per almeno due ore.

Questo climatizzatore è un apparecchio portatile che può essere spostato facilmente da una stanza all'altra. A questo proposito seguire le istruzioni qui di seguito illustrate:

1 L'apparecchio deve essere collocato in posizione verticale su una superficie perfettamente piana.
2 Non utilizzare l'apparecchio nelle stanze molto umide dell'abitazione, per esempio in bagno o nel locale destinato alla doccia.
3 Per assicurare una sufficiente circolazione dell'aria intorno al climatizzatore, rispettare una distanza minima di 50 cm. fra l'apparecchio e le pareti o gli oggetti circostanti.

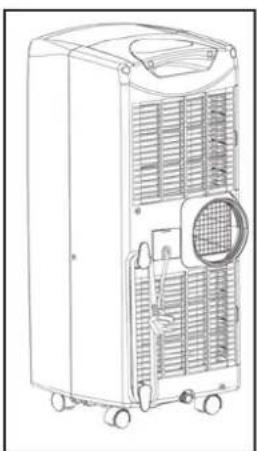

4 Fissare il raccordo del tubo 12 sul retro dell'unità collegandolo alla presa dell'aria 9. Procedere fissando il secondo raccordo 12 all'inserto per finestre 13.
5 Assicurarsi che non vi siano ostacoli che impediscono lo scarico dell'aria all'esterno attraverso il raccordo fissato alle finestre. Si consiglia inoltre di tenere chiuse, il più possibile, porte e finestre.

Questo climatizzatore è provvisto di guarnizioni costituite da strisce di schiuma. Il passaggio del tubo di scarico attraverso la finestra crea aperture che possono essere tappate applicando le strisce di schiuma. Far passare il tubo di scarico attraverso la striscia di schiuma.

imPOrtAnte

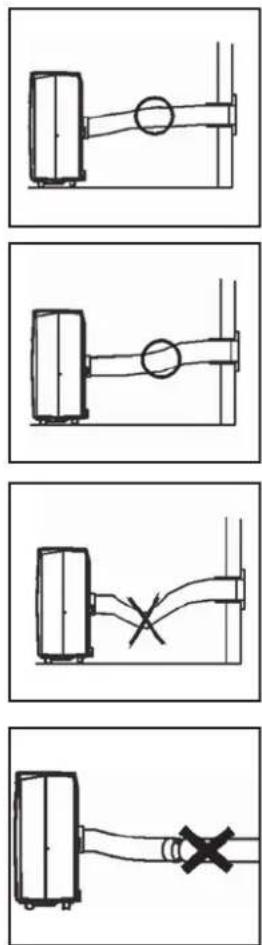

I tubi flessibili di scarico dell'aria sono estensibili fino a circa 1500 mm. La lunghezza di questi tubi è stata calcolata in base alla capacità dell'apparecchio. L'utilizzo di altri tipi di tubo o di prolunghe può causare anomalie nel funzionamento dell'apparecchio. Il flusso d'aria deve poter circolare senza impedimenti. In caso contrario non è da escludere che si verifichino difetti dovuti al surriscaldamento o alla presenza di acqua di condensa nel tubo di scarico dell'aria. Evitare pertanto di piegare o di inarcare i tubi di scarico. Per assicurare prestazioni ottimali del sistema, fare in modo che, durante il funzionamento del climatizzatore, i tubi di scarico non abbiano mai lunghezza superiore a 1 m.

C FUNZIONAMENTO DEL CLIMATIZZATORE

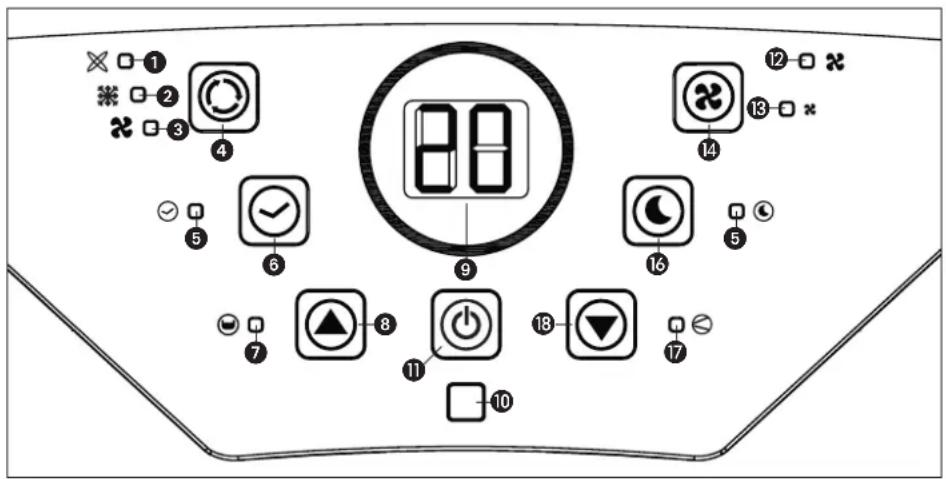

1. Indicatore modalità automatica
2. Indicatore modalità raffreddamento
3. Indicatore modalità ricircolo aria
4. Selettore modalità operativa
5. Spia di funzionamento timer
6. Pulsante timer
7. Indicatore livello di riempimento acqua
8. Pulsante aumento temperatura
9. Display
10. Ricezione segnale del telecomando
11. Pulsante On / Off
12. Indicatore alta velocità ventilatore
13. Indicatore bassa velocità ventilatore
14. Selettore velocità del ventilatore
15. Spia funzione Sleep
16. Pulsante Sleep
17. Spia funzionamento del compressore
18. Pulsante abbassamento temperatura

1 Inserire la spina nella presa della corrente.

2 Premere il pulsante Ⓥ per accendere il climatizzatore. Il climatizzatore entra in automatico:

• Se la temperatura ambiente è superiore a 23 °C, l'unità attiva la modalità di raffreddamento.
• Se la temperatura ambiente è inferiore a 23 °C, l'unità attiva la modalità ventilazione.

3 Utilizzare il pulsante Ⓐ per impostare la funzione desiderata. Premendo di volta in volta il pulsante Ⓐ saranno attivate in successione le seguenti modalità operative :

Modalità automatica
Raffreddamento
Ricircolo dell'aria

rAffreddAmentO

Se l'apparecchio è stato predisposto in questa modalità operativa, l'utilizzatore potrà disporre delle seguenti funzioni:

- Mediante il pulsante ✕ è possibile variare la velocità del ventilatore adattandola al regime preferito. Azionando progressivamente il pulsante ✕ si selezionano una dopo l'altra le seguenti velocità:

× Velocità alta. × Velocità bassa

- I pulsanti ▲ e vonsentono di impostare la temperatura al valore desiderato (in un campo variabile fra 16°C e 32°C). Il display visualizza il valore prescelto. Durante l'impostazione della temperatura l'indicatore luminoso "set temp" si accende. Dopo 8 secondi compare la lettura della temperatura misurata nell'ambiente (temperatura ambiente). La visualizzazione è segnalata dall'accensione dell'indicatore luminoso "Room temp". "In modalità automatica, l'unità sceglie automaticamente la velocità di ventilazione in funzione della temperatura ambiente. Il selettore della velocità non può essere utilizzato in questa modalità.

Le condizioni dell'ambiente di utilizzo dell'apparecchio determinano l'effettivo raggiungimento della temperatura richiesta. E' normale che la temperatura ambiente si mantenga al di sopra del valore impostato ("set temp"). Potrebbe anche essere presente un carico termico eccessivo nel vano.

ricircOIO dell'AriA

In questa modalità l'apparecchio esegue solo lo spostamento dell'aria nell'ambiente interessato. L'aria in entrata ma comunque filtrata.

Dopo aver predisposto l'apparecchio alla modalità di cui sopra, l'utilizzatore potrà effettuare le seguenti regolazioni:

- Con il pulsante 🚗 si imposta la velocità del ventilatore al regime di desiderato. Il progressivo azionamento del pulsante 🚗 permette di selezionare una dopo l'altra le seguenti velocità:

✗ Velocità alta. ✗ Velocità bassa

4 Una volta spento l'apparecchio, viene mantenuta in memoria l'ultima funzione attivata.

5 Se richiesto, l'utilizzatore può attivare la modalità di programmazione timer. La funzione consente di accendere e spegnere l'apparecchio ad orari programmati in precedenza. Procedere come di seguito esposto:

1. Premere il pulsante TIMER per impostare le ore di funzionamento desiderate (da 1 a 12 ore, la spia del timer si accenderà). Una volta raggiunto il tempo in precedenza settato l'apparecchio si spegne automaticamente. Alla pressione del pulsante TIMER il display mostra il numero di ore impostato dall'utilizzatore. Se il pulsante del timer non viene premuto, l'apparecchio funzionerà in modalità continua.

A E B D B C F

1. Premendo il timer, ma senza attivare le altre funzioni, è possibile impostare il tempo di funzionamento dell'apparecchio. Ad esempio, se si regola il timer su '2', l'unità entrerà in funzione automaticamente dopo 2 ore.

AVVertenzA

Il compressore è stato impostato in modo tale da entrare in funzione tre minuti dopo l'avvio del climatizzatore. La funzione di raffreddamento si disattiva quando la temperatura ambiente è inferiore a quella impostata. La ventilazione tuttavia continua a funzionare al livello impostato. Quando la temperatura ambiente è superiore a quella selezionata, si attiva nuovamente la funzione di raffreddamento.

mOdAlità SleeP

Se si preme il pulsante della funzione Sleep, la temperatura aumenterà di un grado °C nella prima ora, di un altro grado °C nell'ora successiva partendo dai valori preimpostati. Successivamente l'unità manterrà invariate la sua temperatura. La ventilazione rimarrà al regime di bassa velocità. Dopo aver premuto il pulsante di sleep, temperatura e velocità di ventilazione ritornano ai valori preimpostati.

Un apparecchio che funziona in modalità Sleep si spegne automaticamente dopo 12 ore.

AVVertenzA

Questa funzione non è disponibile in modalità Automatica o Ventilazione.

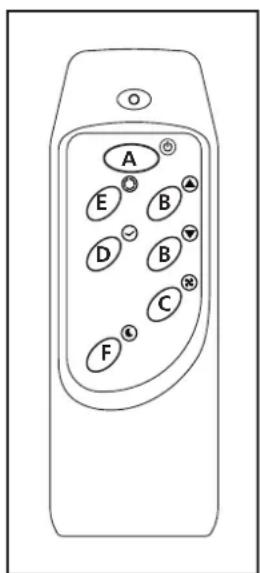

telecOmAndO

A. Tasto accensione /spegnimento
B. Tasti impostazione termostato
C. Tasto regolazione velocità ventilatore
D. Tasto Timer ON / OFF
E. Tasto modalità operativa (selezionare A/C, Ventilatore)
F. Tasto Sleep

Il telecomando funziona in combinazione con il pannello di comando. Dirigere la parte anteriore del telecomando sul pannello di controllo. La distanza massima fino al climatizzatore è di circa 5 m. Utilizzare 2 batterie AAA.

d filtrO dell'AriA

Inserire i filtri sfusi nel porta-filtri.

• Estrarre il porta-filtri dal climatizzatore
- Aprire il porta-filtri e inserire il filtro a carboni attivi nel porta-filtri.
- Rimettere il fissatore dei filtri nel porta-filtri.
• Rimettere il porta-filtri al suo posto.

Il filtro a schermo deve esser pulito regolarmente (1 volta a settimana) con un'aspirapolvere per evitare l'ostruzione del passaggio dell'aria.

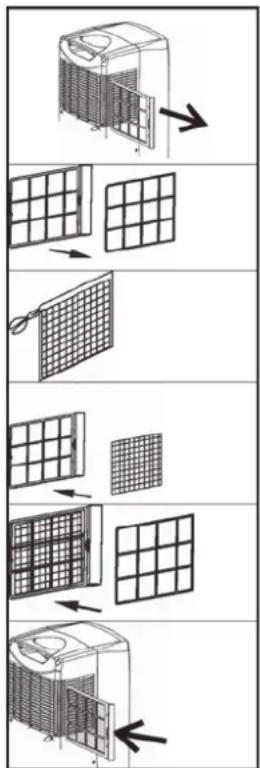

Per estrarre e reinserire il filtro, vedere le foto a lato.

- Non utilizzare mai il climatizzatore senza il filtro di garza in dotazione.

e fluSSO dell'AriA

Per regolare la direzione del flusso d'aria delle feritoie di ventilazione, orientare direttamente la presa di ventilazione.

f SVuOtAmentO del SerBAtOiO dell'AcquA

In condizioni estreme potrebbe essere necessario effettuare lo svuotamento del serbatoio interno. Se il serbatoio dell'acqua è pieno l'indicatore luminoso 🙏 si accende ed è udibile un segnale acustico (beep) ininterrotto. Il climatizzatore si spegne automaticamente. Procedere allo svuotamento del serbatoio secondo le istruzioni che seguono:

1 Non spostare l'unità. Movimenti bruschi possono provocare perdite d'acqua.
2 Prima di iniziare l'operazione disattivare l'apparecchio e staccare la spina dalla presa della corrente.
3 Sistemare un pentolino o un recipiente adatto a terra sotto il foro di scarico.
4 Togliere il tappo di gomma ⑪ dal foro di scarico e far defluire l'acqua dal serbatoio (± 0,8 L).
5 Richiudere il foro con il tappo ⑪, e accendere l'apparecchio. A questo punto l'indicatore deve ⚙ essere spento.

AVVertenzA

In condizioni normali il condizionatore scarica l'acqua condensata attraverso il tubo di scarico dell'aria.

deumidificAre

Nel caso in cui adoperiate soltanto la funzione "deumidificatore", non dovrete collegare il tubo di scarico dell'aria, in modo che l'aria calda rimanga nell'ambiente da deumidificare. Il tubo per lo scarico dell'acqua deve essere collegato ad uno scarico fisso. È necessario collegare un tubo di scarico dell'acqua ad un punto adatto allo scopo.

Foro di drenaggio Tappo di gomma Manopola di drenaggio

g cOllegAmentO Ad unO ScAricO fiSSO

1 Prima di tutto spegnere l'apparecchio e staccare la spina dalla presa a muro.
2 Porre una bacinella sul pavimento sotto il punto di drenaggio ⑪ per prevenire eventuali fuoriuscite di acqua.
3 Togliere il tappo di gomma dal punto di drenaggio ⑪.
4 Inserire un tubo di drenaggio sullo scarico dell'acqua.
5 L'altra estremità del tubo andrà collegata al punto di scarico fisso disponibile (per esempio un pozzetto). Avere cura di controllare che il tubo non sia torto e che non formi delle pieghe.

h PuliziA

imPOrtAnte

Spegnere l'unità ed estrarre la spina dalla presa prima di pulire l'apparecchio o i filtri.

Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Per la manutenzione dei filtri, cfr. capitolo D "Filtro dell'aria".

AVVertenzA

Non usare mai il condizionatore senza il filtro di garza.

i SiStemAziOne dell'APPArecchiO dOPO l'uSO

1 Svuotare il serbatoio dell'acqua (fare riferimento al capitolo F).
2 Pulire (o sostituire) il filtro di garza (leggere anche il capitolo D).
3 Impostare l'apparecchio nella modalità ventola per 2 ore per assicurarsi che l'interno del climatizzatore si asciughi completamente.
4 Proteggere l'apparecchio dalla polvere e sistemarlo in un luogo asciutto.

Guasto Causa Soluzione
L'apparecchio non funziona	Senza alimentazione elettrica	Collegarlo ad una presa funzi-onante ed accenderlo
	IL LED del serbatoio dell'ac-qua è acceso	Svuotare il serbatoio del-l'acqua (fare riferimento al capitolo F)
L'apparecchio non sembra in grado di eseguire le sue funzioni	Esposto alla luce diretta del sole	Chiudere le tende
	Finestre o porte aperte, sovraffollamento di persone, presenza di una fonte di calo-re nella stanza	Chiudere le porte e/o le finestre o mettere in funzione un climatizzatore supplemen-tare
	Filtro sporco Pulirlo
	Presa o uscita dell'aria ostrui-ta	Rimuovere la causa dell'ostru-zione
	Temperatura ambiente inferi-ore al valore impostato	Modificare il valore della tem- peratura selezionato
L'apparecchio fa rumore	Non si trova su una superficie piana	Collocarlo su una superficie piana (minori vibrazioni)
Il compressore non funziona	Probabilmente è attiva la fun-zione di protezione antisur-riscaldamento	Attendere 3 minuti, fino a quando la temperatura si è abbassata, e riaccendere l'apparecchio
Il telecomando non reagisce	Distanza eccessiva	Controllare che il telecoman-do sia rivolto verso il pannello di comando < 5m
	Il telecomando non viene visto dal pannello di controllo
	Batterie scariche Cambiare le batterie

Non tentare di smontare l'apparecchio o riparalo. Riparazione avvenute in modo inoculato e non professionale causano la perdita della garanzia. Le riparazioni effettuate da persone non competenti possono comportare un rischio per l'utilizzatore dell'apparecchio.

k gArAnziA

Il condizionatore d'aria ha una garanzia di 24 mesi dalla data d'acquisto. Entro questo periodo vengono riparati gratuitamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esplicitamente tutte le altre richieste di risarcimento, compresi danni derivanti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la proroga della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate modifiche all'apparecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti soggette a normale usura, quali il filtro.
5. La garanzia è valida solo se si esibisce l'originale fattura di acquisto datata e a condizione che non siano state apportate modifiche al prodotto né alla prova di acquisto.
6. La garanzia non è valida in caso di danno sorto in seguito ad operazioni che non sono descritte in questo manuale o in seguito a negligenza.
7. Le spese di spedizione ed i rischi che la spedizione del apparecchio o delle parti comporta sono sempre a carico dell'acquirente.
8. I danni derivanti dal non aver utilizzato i filtri raccomandati da Zibro non sono coperti dalla garanzia.

Per prevenire costi inutili, si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

L DATI TECNICI

I valori riportati sono indicativi, dati soggetti a modifiche

Modello P 24
Cap. di raffreddamento* W 2400
EE Class A
EER* 2.61
Consumo energia kW 0.919
Corrente nom. A 4.4
Alimentazione V/Hz/PH 230 / 50 / 1
Flusso aria max. m3/h 355
Deumidificazione max. ** L/24h		24
Ideale per ambienti fino a	m3 50-80
Tipo di compressore		rotante
Refrigerante	tipo/gr	R-410A / 450
Termostato	°C	18 - 32
Velocità ventola		2
Livello di pressione acustica (max.)	dB(A)	52
Dimensioni (b x h x p)	mm	305 x 752 x 384
Peso netto	kg	22
Protezione unità		IP X0
Telecomando		sì
Amperaggio fusibile		50T, 250 VAC, 2A

* Conforme a EN14511-2007
** Tasso di umidità relativa pari al 80% ad una temperatura di 32°C

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persone esperte.

L'apparecchio contiene refrigerante R410A nella quantità indicata nella precedente tabella. Non scaricare il gas R410A nell'atmosfera: R410A è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 1975.

Gli elettrodomestici e gli apparecchi elettrici fuori uso non devono essere smaltiti come rifiuti domestici. Utilizzare gli appositi centri di consegna e riciclaggio, se disponibili. Rivolgersi alle autorità locali o ai punti di vendita per le informazioni del caso.

VIKTIGE KOMPONENTER
