DDJ-SZ - Contrôleur DJ PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ professionnel 4 canaux
Marque	Pioneer
Modèle	DDJ-SZ
Dimensions (L x H x P)	870 mm x 98,4 mm x 419,5 mm
Poids	10,4 kg
Alimentation	CA 110-240 V, 50/60 Hz
Consommation électrique	30 W (veille 0,4 W)
Fréquence d'échantillonnage	44,1 kHz
Convertisseur A/N et N/A	24 bits
Rapport S/B (USB)	111 dB
Distorsion harmonique totale (USB)	0,002 %
Entrées audio	4 x CD/LINE (RCA), 2 x PHONO/LINE (RCA), 1 x MIC1 (XLR/Jack 6,3 mm), 1 x MIC2 (Jack 6,3 mm)
Sorties audio	MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH (Jack 6,3 mm), PHONES (Jack 6,3 mm + mini-jack 3,5 mm)
Fonctions principales	4 platines virtuelles, molette jog, pads performance, effets, mixeur avec égaliseur 3 bandes, crossfader, compatible Serato DJ
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'eau et l'humidité. Ne pas obstruer les orifices de ventilation.
Sécurité	Ne pas ouvrir l'appareil. Utiliser une prise avec mise à la terre. Débrancher en cas de non-utilisation prolongée.
Réparabilité	Confier toute réparation à un personnel qualifié. Contacter le SAV Pioneer ou un revendeur agréé.
Informations générales	Notice téléchargeable au format PDF sur le site de support Pioneer. Manuel Serato DJ disponible sur Serato.com.

FOIRE AUX QUESTIONS - DDJ-SZ PIONEER

Comment installer le pilote pour le DDJ-SZ ?

Insérez le CD-ROM fourni, sélectionnez Installer le Logiciel de pilotage et suivez les instructions. Pour la version la plus récente, téléchargez le pilote depuis le site de support DJ de Pioneer (pioneerdj.com/support).

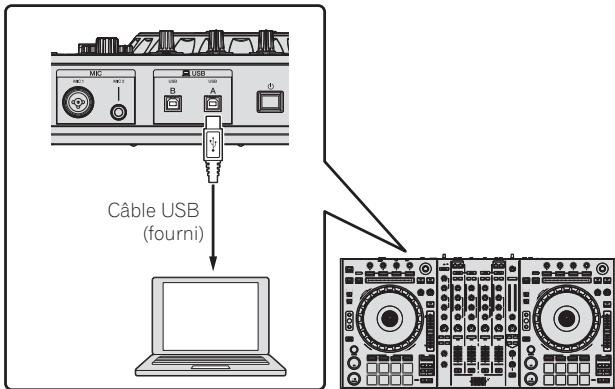

Comment connecter le DDJ-SZ à un ordinateur ?

Utilisez un câble USB (fourni) pour relier l'appareil à l'ordinateur. Connectez l'alimentation, allumez l'appareil, puis ouvrez Serato DJ. Le pilote doit être installé au préalable.

Comment lancer Serato DJ avec le DDJ-SZ ?

Après installation du pilote et du logiciel, cliquez sur l'icône Serato DJ (Windows : Démarrer > Tous les programmes > Serato > Serato DJ ; Mac : dossier Applications). L'écran de licence apparaît ; cochez DO NOT SHOW AGAIN et cliquez sur License pour continuer.

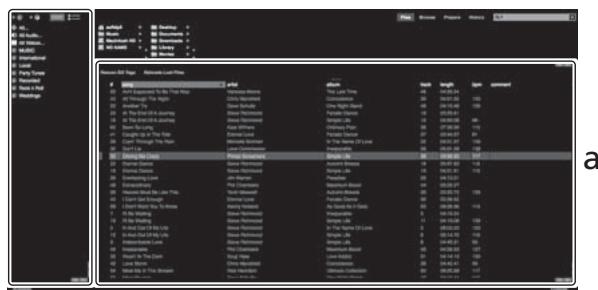

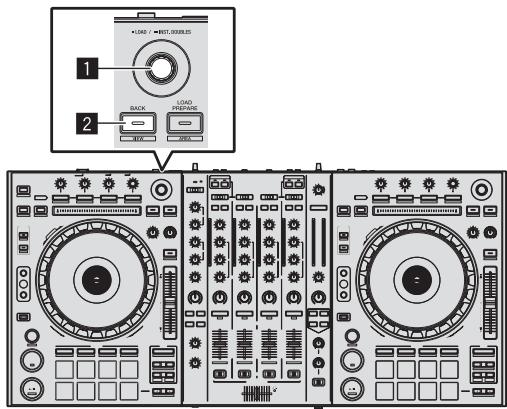

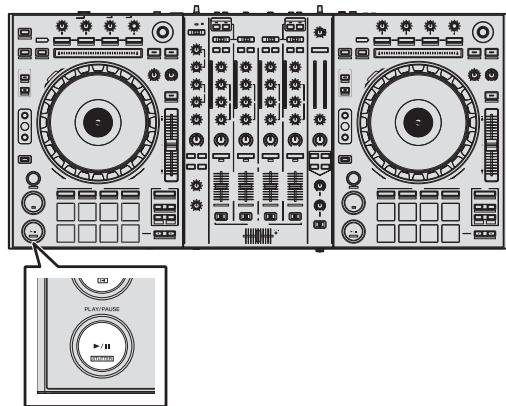

Comment charger un morceau et le lire ?

Utilisez le sélecteur rotatif pour naviguer dans la bibliothèque, appuyez pour sélectionner un morceau, puis appuyez sur la touche DECK1 et enfin sur le sélecteur rotatif pour charger. Appuyez sur PLAY/PAUSE pour lire.

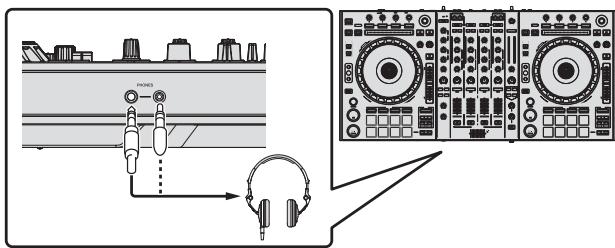

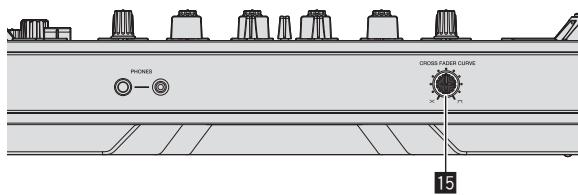

Comment régler le son via le casque ?

Branchez un casque sur la prise PHONES. Appuyez sur la touche CUE du canal souhaité, puis ajustez le volume avec la commande HEADPHONES LEVEL et le mélange avec HEADPHONES MIXING.

Que faire si le DDJ-SZ ne s'allume pas ?

Vérifiez la connexion du cordon d'alimentation et que la prise secteur fonctionne. Assurez-vous que l'interrupteur [♂] est enfoncé. Si le problème persiste, débranchez et rebranchez l'alimentation après 1 minute.

Quelles sont les précautions de sécurité à respecter ?

Ne pas exposer l'appareil à l'eau ou à l'humidité. Utilisez exclusivement la prise avec terre. Ne placez pas d'objets inflammables (bougies) sur l'appareil. Laissez un espace de ventilation d'au moins 5 cm autour.

Où télécharger le manuel du logiciel Serato DJ ?

Rendez-vous sur le site Serato.com, connectez-vous à votre compte, puis dans la section More Downloads téléchargez le manuel utilisateur (Serato DJ x.x User Manual).

Quelles sont les spécifications techniques principales du DDJ-SZ ?

Dimensions : 870 x 98,4 x 419,5 mm ; Poids : 10,4 kg ; Alimentation : 110-240 V AC ; Consommation : 30 W ; Rapport S/B USB : 111 dB ; Distorsion : 0,002 % ; Nombre de canaux : 4.

Comment nettoyer le DDJ-SZ ?

Débranchez l'appareil. Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Veillez à ne pas laisser pénétrer de liquide dans les ouvertures.

MODE D'EMPLOI DDJ-SZ PIONEER

Le site de support DJ de Pioneer indiqué ci-dessus propose une FAQ, des informations sur le logiciel et divers types d'informations et de services qui permettent une utilisation plus comfortable de ce produit. Pour la toute dernière version du logiciel Serato DJ, accedez à Serato.com et téléchargez le logiciel de ce site.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent returner gratuitement leurs apparciels électroniques usages aux centres de collecte agrees ou à un détaillant (si vous rachatez un appariel similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantiez aiss que les appareils dont you voue de barrassez sont correctement recuperees, traites et recycles et previendrez de cette facon les impacts nefastes possibles sur I'environnement et la santhe humaine.

K058b_A1_Fr

ATTENTION

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-B1_Fr

AVERTISSEMENT

Cet apparéil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez pres de lui un réseau rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'expose pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3 A1 Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne place aucune flamme neue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*A1Fr

PRECAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 5 cm sur le dessus, 5 cm à l'arrière et 5 cm de chaque côte).

D3-4-2-1-7d*A1Fr

ATTENTION

L'interrupteur de cet apparéil ne coupe pas complètement celui-ci de sa prise secteur. comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l' apparéil soit complètement hors tension. Par conséquent, veillez à installerer l' apparéil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non'utilisation (par exemple avant un départ en vacances).

D3-4-2-2-a*_A1_Fr

AVERTISSEMENT

Cet apparéil est muni d'une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n'arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire replacer la prise par une qui soit mise à la terre. N'annulez pas la fonction de sécurité que procure cette fiche de mise à la terre.

D3-4-2-1-6_A1_Fr

AVERTISSEMENT

Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d'ingestion accidentelle, veuillez contacter immédiatement un médecin.

D41-6-4_A1_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une'utilisation autre qu'à des fins privées ( comme une'utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le cable d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le cable et ne pas toucher le cable avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le cable. Ne pas pincer le cable. Ne pas faire de noeud avec le cable ou l'attacher à d'autres cables. Les cables d'alimentation doivent être posés de façon à ne pas être écrasés. Un cable abîme peut provoquer un risque d'incendie ou un choc électrique. Vérifier le cable d'alimentation de temps en temps. Contacter le service après-venture PIONEER le plus proche ou le revendeur pour un remplacement.

Sommaire

Comment lire ce manuel

• Merci pour l'achat de ce produit Pioneer.

Veillez à bien dire cette brochure et le "Mode d'emploi" fournir sur le site de support DJ de Pioneer. Ces deux documents contiennent des informations importantes qui doivent être bien assimilées avant d'utiliser ce produit.

Cela fait, conservez le mode d'emploi de façon à pouvoir vous y réféérer en cas de nécessité.

Pour les instructions sur l'acquisition du manuel du logiciel Serato DJ, reportez-vous à Obtention du manuel (p.4).

• Dans ce manuel, les noms d'écrans et de menus s'affichant sur le produit et sur l'écran de l'ordinateur, de même que les noms de touches et de prises, etc. sont indiqués entre parenthèses. (Ex.: Touche [CUE], panneau [Files], prise [MIC1])
• Veuillez notes que les écrons et les caractéristiques techniques du logiciel décrit dans ce manuel, ainsi que l'aspect externe et les caractéristiques techniques du matériel sont en cours de développement de sorte que les caractéristiques finale peuvent être différentes.
• Veuillez notes que selon la version du système d'exploitation, les réglages du navigateur web, etc., le fonctionnement peut être différent des marches à suivre indiquées dans ce mode d'emploi.

Ce manuel contient essentiellement les explications des fonctions de l'appareil proprement dit. Pour les instructions détaillées sur le fonctionnement du logiciel Serato DJ, reportez-vous au manuel du logiciel Serato DJ.

• Le manuel du logiciel Serato DJ peut être télécharge de "Serato. com". Pour le détail, reportez-vous à Telechargement du manuel du logiciel Serato DJ (p. 4).
• La version la plus récente du mode d'emploi peut être téléchargeé depuis le site de support DJ de Pioneer. Pour plus de détails, reportez-vous à Téléchargement de ce mode d'emploi (p. 4).

01 Informations préliminaires

Contenu du carton d'emballage 4

Obtention du manuel 4

Installation du logiciel 4

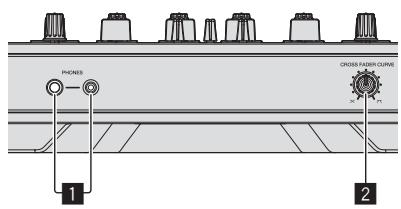

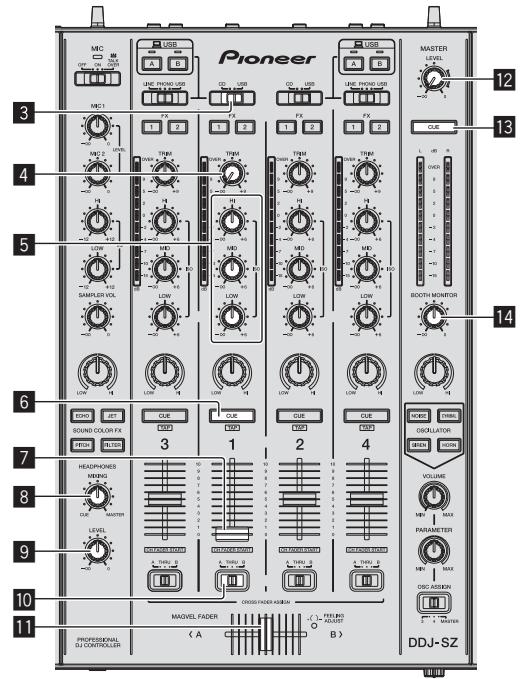

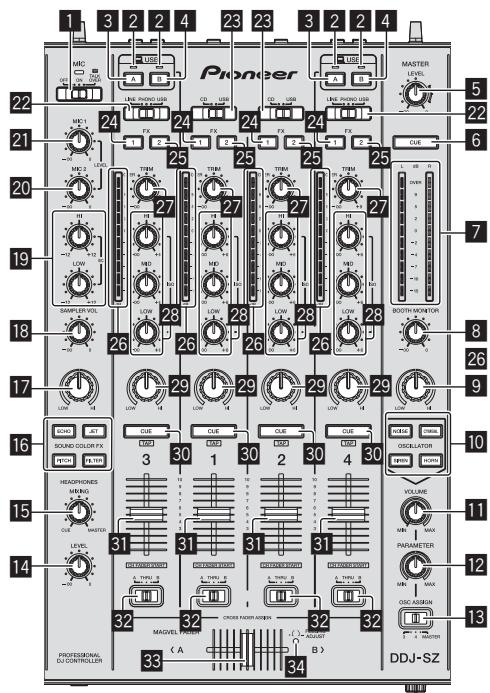

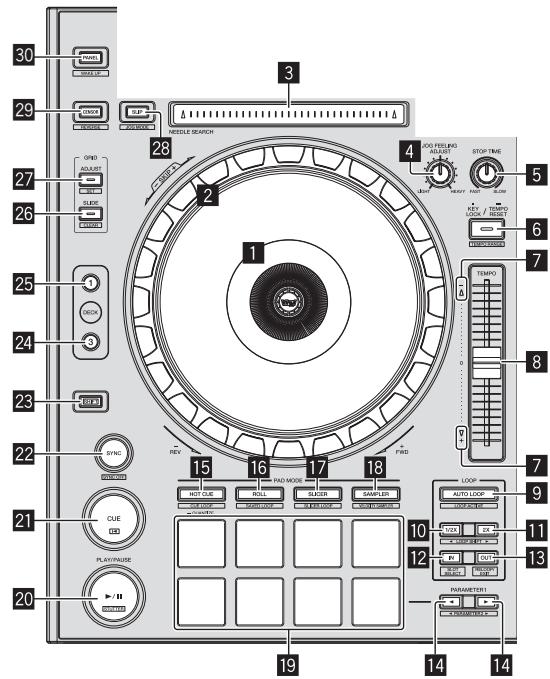

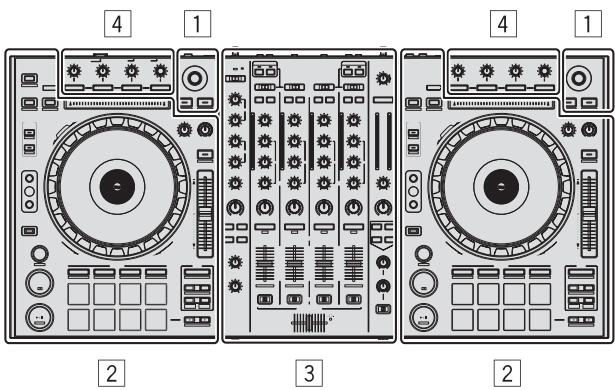

Noms des éléments. 7

Fonctionnement

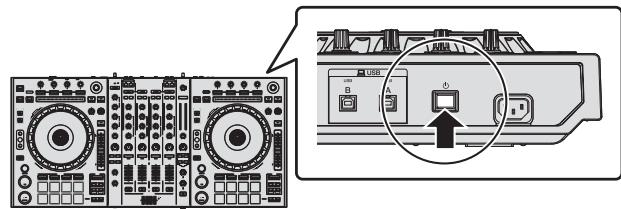

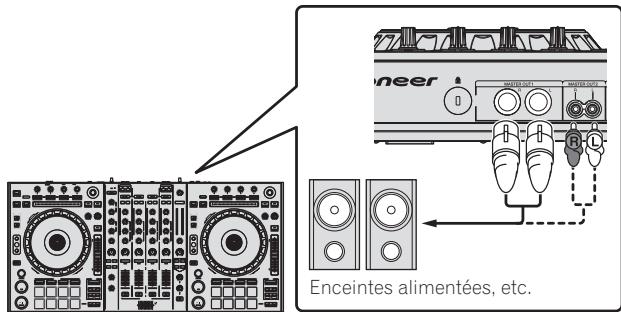

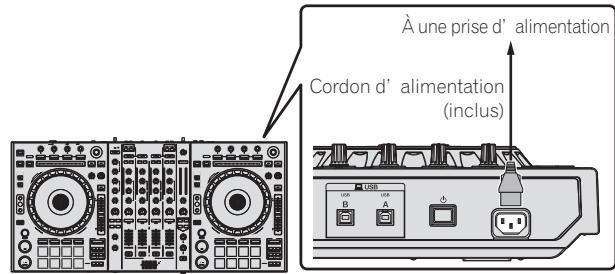

Raccordements 10

Ouverture du système 11

Fermeture du système. 13

03 Informations supplémentaires

Changement des réglages 14

En cas de panne 14

A propos des marques commerciales et des marques déposées.... 14

Precautions concerning les droits d'auteur 14

Spcifications. 14

Informations préliminaires

Contenu du carton d'emballage

• CD-ROM (Disque d'installation)
  Cordon d'alimentation
  Cable USB
• Carte de garantie
  Mode d'emploi (Edition de base)

1 Un seul cable USB est fourni avec cet apparéil. Pour connecter deux apparéils, utilisez un cable conforme aux normes USB 2.0.

Obtention du manuel

Le mode d'emploi peut se couver sous forme de fichier PDF. Adobe Reader® doit être installé pour pouvoir生存 les fichiers de format PDF. Si vous ne possédez pas Adobe Reader, veuillez l'incluter en utilisant le lien de téléchargement sur le menu du CD-ROM.

Téléchargement de ce mode d'emploi

1 Insérez le CD-ROM dans le lecteur optique de l'ordinateur.

Le menu du CD-ROM apparait.

Si le menu du CD-ROM n'apparait pas lorsque le CD-ROM est inséré, procédez de la façon suivante.

Pour Windows Ouvrez le lecteur optique depuis [Ordinateur (ou Poste de travail)] dans le menu [Demarrer], puis double-cliquez sur I'icone [CD_menu.exe].
- Pour Mac OS X Dans le Finder, double-cliquez directement sur l'icône [CD_menu.app].

2 Lorsque le menu du CD-ROM apparait, selectionnez [DDJ-SZ: Téchéarger le Mode d'emploi (fichier PDF)], puis cliquez sur [Demarrer].

3 "Une connexion internet est nécessaire pour pouvoir acceder au site. Connecté à internet ?" apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

4 Sur le site de support DJ de Pioneer, cliquez sur "Manuals" dans "DDJ-SZ".

5 Cliquez sur la langue souhaitatione sur la page de teléchéargement.

Le téléchargement du mode d'emploi commence.

Téléchargement du manuel du logiciel Serato DJ

1 Insérez le CD-ROM dans le lecteur optique de l'ordinateur.

Le menu du CD-ROM apparait.

Si le menu du CD-ROM n'apparait pas lorsque le CD-ROM est inséré, procédez de la façon suivante.

• Pour Windows
  Ouvrez le lecteur optique depuis [Ordinateur (ou Poste de travail)] dans le menu [Demarrer], puis double-cliquez sur l'icone [CD_menu.exe].
  Pour Mac OS X
  Dans le Finder, double-cliquez directement sur I'icone [CD_menu.app].

2 Lorsque le menu du CD-ROM apparait, selectionnez [Serato DJ: Télecharger le Manuel du logiciel (fichier PDF)], puis cliquez sur [Demarrer].

3 "Une connexion internet est nécessaire pour pouvoir acceder au site. Connecté à internet ?" apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

Pourfermerle menu du CD-ROM,cliquez sur [Quitter].

4 Cliquez sur [Software Info] dans [DDJ-SZ] sur le site de support DJ de Pioneer.

[Serato DJ Support Information] apparait.

5 Cliquez sur le lien vers la page de téléchargement de Serato DJ.

La page de téléchargement de Serato DJ apparait.

6 Connectez-vous à votre compte utiliser sur "Serato.com".

Saisissez l'adresse de messagerie et le mot de passer enregistrres pour la connexion à "Serato.com".

7 Depuis "More Downloads" sur le côté droit de la page de téléchargement, cliquez sur "Serato DJ x.x User Manual".

Le téléchargement du manuel du logiciel Serato DJ commence.

Installation du logiciel

Avant d'installer le pilote

Pour la toute dernière version du logiciel Serato DJ, accedede à Serato. com et téléchargez le logiciel de ce site. Vous trouvez aussi un lien pour le téléchargement du logiciel sur le CD-ROM fourni.

• Pour le détail, reportez-vous à Marche à suivre (Windows) ou Marche à suivre (Mac OS X).
• Les préparatifs concernant l'ordinateur, les dispositifs reseau et l'environnement Internet nécessaires à la connexion Internet sont du ressort de l'utilisateur.

À propos du pilote

Ce logiciel est un pilote ASIO prévu exclusivement pour transmettre des signaux audio de l'ordinateur.

Vérification des toutes dernières informations concernant le pilote

Pour de plus amples informations sur le pilote prévu pour cet apparéil, reportez-vous au site de support DJ de Pioneer ci-dessous. http://pioneerdi.com/support/

À propos du logiciel Serato DJ

Serato DJ est une application logicielle DJ de Serato. En reliant l'ordi-nateur sur lequel ce logiciel est installé à cet apparéil, il est possible d'effectuer des performances DJ.

Environnement fonctionnel minimal

Systèmes d'exploitation pris en charge		Proesseur et mémoire requise
Mac OS X : 10.8, 10.7 et 10.6	Version à 32 bits	Proesseur Intel® Core™ 2 Duo 2,0 GHz ou plus
		1 Go ou plus de RAM
	Version à 64 bits	Proesseur Intel®, Core™ 2 Duo 2,4 GHz ou plus
		4 Go ou plus de RAM
Windows : Windows 7	Version à 32 bits	Proesseur Intel®, Core™ 2 Duo 2,0 GHz ou plus
		2 Go ou plus de RAM
	Version à 64 bits	Proesseur Intel®, Core™ 2 Duo 2,4 GHz ou plus
		4 Go ou plus de RAM

Divers
Lecteur optique	Lecteur de disque optique pouvant dire le CD-ROM
Port USB	Un port USB 2.0 est indispensable pour raccorder cet ordinateur à cet apparéil.
Résolution de l'écran	Résolution de 1 280 x 720 ou plus
Connexion Internet	Une connexion Internet est nécessaire pour l'enregistrement du compte utilisé sur "Serato.com" et pour le téléchargement du logiciel.

• Pour les toutes dernières informations sur l'environnement opérationnel et la compatibilité ainsi que pour accuerir le tout dernier système d'exploitation, reportez-vous à "Software Info" dans "DDJ-SZ" sur le site de support DJ de Pioneer ci-dessous. http://pioneerdj.com/support/
• L'assistance pour le système d'exploitation présuppose que vous utilisez la toute dernière édition de cette version.
• Le fonctionnement sur tous les ordinateurs n'est pas garanti, même lorsque les conditions de fonctionnement mentionnées ci-dessus sont remplies.
• Selon les réglages d'économie d'énergie de l'ordinateur, etc. la capacité de traitement du processeur et du disque durait peut être insuffisante. Lorsque vous utilisez Serato DJ, assurez-vous que l'ordinateur est en état de fournir sa performance optimale (par exemple en laissant le cordon d'alimentation raccordé), sur tout s'il s'agit d'un ordinateur portable.
  L'emploi d'Internet exige la signature d'un contrat séparé avec un fournisseur de services Internet et le paiement de droits.

Marché à suivre (Windows)

Ne raccordez cet apparéil et l'ordinateur que lorsque l'installation est terminée.

• Connectez-vous sous le nom de l'utilisateur spécifique comme administrateur de l'ordinateur avant l'installation.
• Si des programmes sont ouverts sur l'ordinateur, fermez-les.

1 Insérez le CD-ROM dans le lecteur optique de l'ordinateur.

Le menu du CD-ROM apparait.

• Si le menu du CD-ROM n'apparait pas après l'insertion du CD-ROM, ouvre le lecteur optique dans [Ordinateur (ou Poste de travail)] à partir du menu [Demarrer], puis double-cliquez sur l'icone [CD_menu.exe].

2 Sur le menu qui apparaît, Sélectionnez [Installer le Logiciel de pilotage ], puis cliquez sur [Demarrer].

3 "Télécharger la toute dernière version? Une connexion internet est nécessaire pour pouvoir acceder au site." apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

4 Cliquez sur [Software Download] dans [DDJ-SZ] sur le site de support DJ de Pioneer.
5 Cliquez sur [Driver Software].
6 Depuis la page de téléchargement, téléchargez le pilote pour Windows (DDJ-SZ_X.XXX.exe).
7 Double-cliquez sur le fichier telécharge.

L'écran d'installation du pilote apparait.

8 Lisez attentivement le Accord de licence du logiciel, puis cochez [D'accord.] et cliquez sur [OK] si vous en acceptez les conditions.

Si vous n'acceptez pas les conditions de l'Accord de licence du logiciel, cliquez sur [Annuler] et arrêtez l'instruction.

9 Procedez à l'installation en suivant les instructions qui apparaissent à l'écran.

Si [Sécurité de Windows] apparait à l'écran au cours de l'installation,clinque sur [Installer ce pilote quand même] et continuez l'installation. Lorsque le programme d'installation est terminé, le message Installation terminée apparait.

Après avoir installé le pilote, installez le logiciel Serato DJ.

10 Sélectionnez [Télécharger le logiciel Serato DJ] dans le menu du CD-ROM, puis cliquez sur [Demarrer].

11 "Une connexion internet est nécessaire pour pouvoir acceder au site. Connecté à internet ?" apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

12 Cliquez sur [Software Info] dans [DDJ-SZ] sur le site de support DJ de Pioneer.

13 Cliquez sur le lien vers la page de téléchargement de Serato DJ.

La page de téléchargement de Serato DJ apparait.

14 Connectez-vous à votre compte utiliser sur "Serato.com".

• Si vous possédez déjà un compte utiliser sur "Serato.com", passesz au point 16.
• Si vous ne possédez pas déjà un compte utilisateur,procédez de la façon suivante.

Suivez les instructions à l'écran, saisissez votre adresse de messagerie et le mot de passer souhaité, puis Sélectionné chez la région de residence.
— Si vous cochez [E-mail me Serato newsletters], Serato vous enverra des newsletters avec les toutes dernières informations sur les produits Serato.
— Lorsque l'enregistrement du compte utilisé est terminé, vous recywrez un message à l'adresse de messagerie indiquée. Vérifiez le contenu du message envoyé par "Serato. com".

Veillez à ne pas oublier l'adresse de messagerie et le mot de passage spécifiés lors de votre enregistrement. Ils seront nécessaires pour la mise à jour du logiciel.
- Les informations personnelles entrées lors de l'enregistrement d'un nouveau compte utilisateur peuvent être collectées, traitées et utilisées selon les règles de la politique de confidentialité consultables sur le site Serato.

15 Cliquez sur le lien dans le message envoyé par "Serato.com".

Ceci vous conduit à la page de téléchargement de Serato DJ. Passez au point 17.

16 Connectez-vous.

Saisissez l'adresse de messagerie et le mot de passer enregistrres pour la connexion à "Serato.com".

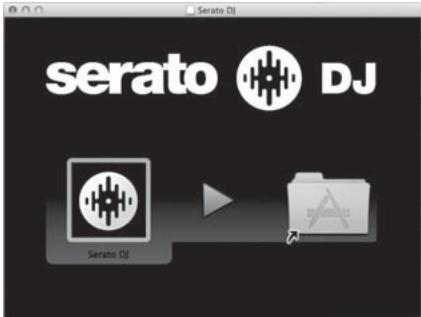

17 Téléchargez le logiciel Serato DJ de la page de téléchargement.

Décompressé le fichier télécharge, puis double-cliquez sur le fichier décompressé pour démarrer l'installateur.

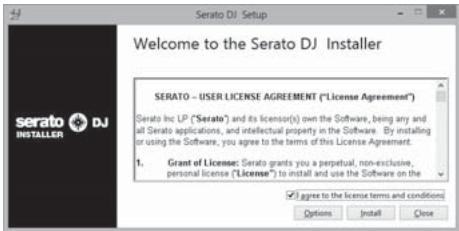

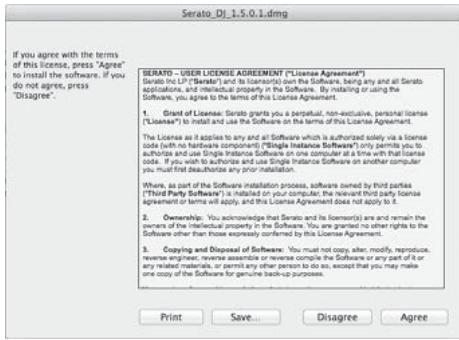

18 Lisez attentivement les termes du contrat de licence et, si vous acceptez, sélectionnez [I agree to the license terms and conditions] puis cliquez sur [Install].

• Si vous n'acceptez pas le contenu du contrat d'utilisation, cliquez sur [Close] pour annuler l'installation.

L'installation commence.

Lorsqu'elle est terminée, le message d'installation reussie apparait.

19 Cliquez sur [Close] pour fermer l'installateur Serato DJ.

Marché à suivre (Mac OS X)

Ne raccordez cet apparéil et l'ordinateur que lorsque l'installation est terminée.

• Si des programmes sont ouverts sur l'ordinateur, fermez-les.

1 Insérez le CD-ROM dans le lecteur optique de l'ordinateur.

Le menu du CD-ROM apparait.

• Si le menu du CD-ROM n'apparait pas sur l'écran lorsque le CD-ROM est inséré, ouvre le lecteur optique par le Finder, puis double-cliquez sur l'icône [CD_menu.app].

2 Sur le menu qui apparaît, Sélectionnez [Installer le Logiciel de pilotage ], puis cliquez sur [Demarrer].

3 "Télécharger la toute dernière version? Une connexion internet est nécessaire pour pouvoir acceder au site." apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

4 Cliquez sur [Software Download] dans [DDJ-SZ] sur le site de support DJ de Pioneer.

5 Cliquez sur [Driver Software].

6 Depuis la page de téléchargement, téléchargez le pilote pour Mac OS (DDJ-SZ_M_X.X.X.dmg).

7 Double-cliquez sur le fichier telécharge.

L'écran du menu [DDJ-SZ_AudioDriver] apparait.

8 Double-cliquez sur [DDJ-SZ_AudioDriver pkg].

L'écran d'installation du pilote apparait.

9 Vérifiez les détails sur l'écran et cliquez sur [Continuer].

10 Lorsque l'écran du contrat de licence apparait, lisez Accord de licence du logiciel attentivement, puis cliquez sur [Continuer].

11 Si vous acceptez les conditions du Accord de licence du logiciel, cliquez sur [D'accord.].

Si vous n'acceptez pas les conditions de l'Accord de licence du logiciel, cliquez sur [N'accepte pas] et arrêtez l'installation.

12 Procedez à l'installation en suivant les instructions qui apparaissent à l'écran.

13 Sélectionnez [Télécharger le logiciel Serato DJ] dans le menu du CD-ROM, puis cliquez sur [Demarrer].

14 "Une connexion internet est nécessaire pour pouvoir acceder au site. Connecté à internet ?" apparait. Cliquez sur [Oui].

Le navigateur web démarre et le site de support DJ de Pioneer apparait.

15 Cliquez sur [Software Info] dans [DDJ-SZ] sur le site de support DJ de Pioneer.

16 Cliquez sur le lien vers la page de téléchargement de Serato DJ.

La page de téléchargement de Serato DJ apparait.

17 Connectez-vous à votre compte utiliser sur "Serato.com".

• Si vous possédez déjà un compte utilisateur sur "Serato.com", passesz au point 19.
• Si vous ne possédez pas déjà un compte utilisateur, précisé de la façon suivante.

— Suivez les instructions à l'écran, saisissez votre adresse de messagerie et le mot de passer souhaité, puis Sélectionné chez la région de résidence.
— Si vous cochez [E-mail me Serato newsletters], Serato vous enverra des newsletters avec les toutes dernières informations sur les produits Serato.
— Lorsque l'enregistrement du compte utilisé est terminé, vous recevrez un message à l'adresse de messagerie indiquée. Vérifiez le contenu du message envoyé par "Serato. com".

• Veiliez à ne pas oublier l'adresse de messagerie et le mot de passage spécifique lors de votre enregistrement. Ilis seront nécessaires pour la mise à jour du logiciel.
• Les informations personnelles entrées lors de l'enregistrement d'un nouveau compte utilisateur peuvent être collectées, traitées et utilisées selon les règles de la politique de confidentialité consultables sur le site Serato.

18 Cliquez sur le lien dans le message envoyé par "Serato.com".

Ceci vous conduit à la page de téléchargement de Serato DJ. Passez au point 20.

19 Connectez-vous.

Saisissez l'adresse de messagerie et le mot de passer enregistrres pour la connexion à "Serato.com".

20 Téléchargez le logiciel Serato DJ de la page de téléchargement.

Décompressé le fichier télécharge, puis double-cliquez sur le fichier décompressé pour démarrer l'installateur.

21 Lisez attentivement les termes du contrat de licence et, si vous acceptez, cliquez sur [Agree].

• Si vous n'acceptez pas le contenu du contrat d'utilisation, cliquez sur [Disagree] pour annuler l'installation.

22 Si l'écran suivant apparait, tirez et déposez l'icone [Serato DJ] dans l'icone de dossier [Applications].

Noms des éléments

• Pour plus de détails sur les fonctions des diverses touches et commandes, reportez-vous à Noms des éléments dans le mode d'emploi.

Section d'exploration
2 Section Platines
3 Section Mixeur
4 Section des effets

Section d'exploration

1 Selecteur rotatif
2 Touche BACK (VIEW)
3 Touche LOAD PREPARE (AREA)

Section Platines

Cette section permet de contrôler les quatre platines. Les touches et commandes utilisées pour l'exploitation des platines 1 et 3 se trouvent sur le côte gauche de la console, celles pour l'exploitation des platines 2 et 4 se trouvent sur le côte droit de la console.

1 Section d'affichage de la molette jog
2 Molette jog
3 Pad NEEDLE SEARCH
Commande JOG FEELING ADJUST
5 Commande STOP TIME
6 Touche KEY LOCK
7 Indicateur TAKEOVER
8 Cursor TEMPO
9 Touche AUTO LOOP
10 Touche LOOP 1/2X
1 Touche LOOP 2X

12 Touche LOOP IN
13 Touche LOOP OUT
14 Touche PARAMETER, touche PARAMETER
15 Touche de mode HOT CUE
16 Touche de mode ROLL
17 Touche de mode SLICER
18 Touche de mode SAMPLER
9 Pads performance
20 Touche PLAY/PAUSE II
2 Touche CUE
2 Touche SYNC
2 Touche SHIFT
24 Touche DECK 3
25 Touche DECK 1
26 Touche GRID SLIDE
27 Touche GRID ADJUST
28 Touche SLIP
29 Touche CENSOR
30 Touche PANEL

Section Mixeur

1 Selecteur OFF, ON, MIC TALK OVER
2 Indicateur de connexion USB
3 Touche USB (A)
4 Touche USB (B)
5 Commande MASTER LEVEL

6 Touche MASTER CUE
7 Indicateur de niveau principal
Commande BOOTH MONITOR
9 Commande MASTER OUT COLOR
10 Touche OSCILLATOR SELECT
Commande OSCILLATOR VOLUME
Commande OSCILLATOR PARAMETER
13 Sélecteur OSC ASSIGN
14 Commande HEADPHONES LEVEL
15 Commande HEADPHONES MIXING
16 Touches SOUND COLOR FX
17 Commande SAMPLER, MIC COLOR
18 Commande SAMPLER VOL
19 Commandes EQ (HI, LOW)
20 Commande MIC2
Commande MIC1
22 Sélecteur LINE, PHONO, USB
23 Sélecteur CD, USB
24 Touche d'affection FX 1
25 Touche d'affection FX 2
Indicateur de niveau de canal
Commande TRIM
28 Commandes ISO (HI, MID, LOW)
29 Commande COLOR
50 Touche CUE de casque
Fader de canal
32 Suggesteur d'affection de crossfader
33 Crossfader
34 Orifice de réglage FEELING ADJUST

Section des effets

Cette section est utilisé pour contröler les deux générateurs d'effets (FX1 et FX2). Les commandes et touches utilisées pour l'exploitation du générateur FX1 se trouvent sur le côte gauche de la console, celles pour l'exploitation du générateur FX2 se trouvent sur le côte droit de la console. Les canaux auxquels l'effet est appliqué sont spécifiés à l'aide des touches d'aftection des effets.

1 Commandes de paramétrage des effets
2 Commande FX BEATS
3 Touches de paramétrage d'effet
4 Touche TAP

Face avant

1 Jacks PHONES
2 Selecteur CROSS FADER CURVE

Fonctionnement

Raccordements

1 Raccordez un casque à l'une des prises [PHONES].

2 Raccordez des enceintes amplifiées, un amplificateur de puissance, des composants, etc. aux prises [MASTER OUT 1] ou [MASTER OUT 2].

• Pour que le son soit restitue par les prises [BOOTH], raccordez des enceintes ou d'autres dispositifs aux prises [BOOTH].
• Pour plus de détails sur le raccordement des prises d'entrée/ sortie, reportez-vous au mode d'emploi.

3 Raccordez cet apparéil à votre ordinaire avec un cable USB.

Ce produit respecte la réglementation en matière d'interférences electromagnétiques lorsqu'il est raccordé à d'autres apparèils par des cables et connecteurs blindés.

N'utilisez que les câbles de liaison fournis en accessoires.

D44-8-2_A1_Fr

4 Allumez l'ordinateur.

5 Branchez le cordon d'alimentation.

6 Appuyez sur le commutateur [] sur le panneau arrêté de cet apparéil pour allumer l' apparéil.

Allumez cet apparéil.

Pour les utilisateurs de Windows Le message [Installation du pilote logiciel de péripérisque] peut apparaître la première fois que ce produit est raccordé à l'ordinateur ou lorsqu'il est raccordé à un autre port USB de l'ordinateur. Attendez un instant que le message [Vos péripérisques sont prêts à être utilisés.] apparaisse.

7 Allumez les apparéils raccordés aux prises de sortie (enceintes amplifiées, amplificateur de puissance, composants, etc.).

• Lorsqu'un microphone, un lecteur DJ ou autre dispositif externe est raccordé aux prises d'entrée, ce dispositif s'allume aussi.

Ouverture du système

Lancement de Serato DJ

Pour Windows

Depuis le menu [Demarrer] de Windows, cliquez sur I'icone [Serato DJ] dans [Tous les programmes] > [Serato] > [Serato DJ].

Pour Mac OS X

Dans le Finder, ouvre le dossier [Application], puis cliquez sur l'icone [Serato DJ].

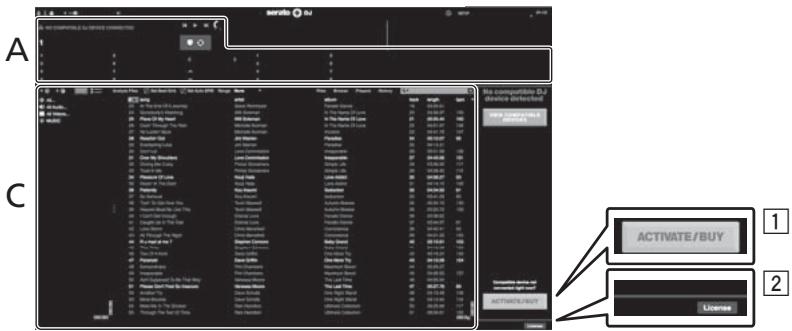

Écran de l'ordinaire directement après le lancement du logiciel Serato DJ

L'icone [ACTIVATE/BUY Serato DJ] peut apparaitre sur le cote droit de I'ecran affiche la premiere fois que Serato DJ est lancé, mais il n'est pas nécessaire de I'activer ou d'acheter une licence pour les personnes qui utilisent DDJ-SZ.
2 Cochez [DO NOT SHOW AGAIN] sur le côte inférieur croit de l'écran, puis cliquez sur [License] et continuez d'utiliser Serato DJ.

Pour utiliser de la grille rythmique

Avec Serato DJ, [SYNC PREFERENCE] est reglé sur [Simple sync] par défaut, mais il faut le régler sur [Smart sync] pour pouvoir effectuer des opérations avec la grille rythmique.

Pour les instructions sur l'affichage de l'écran des paramètres et les détails sur la grille rhytmique, reportez-vous au manuel de Serato DJ.

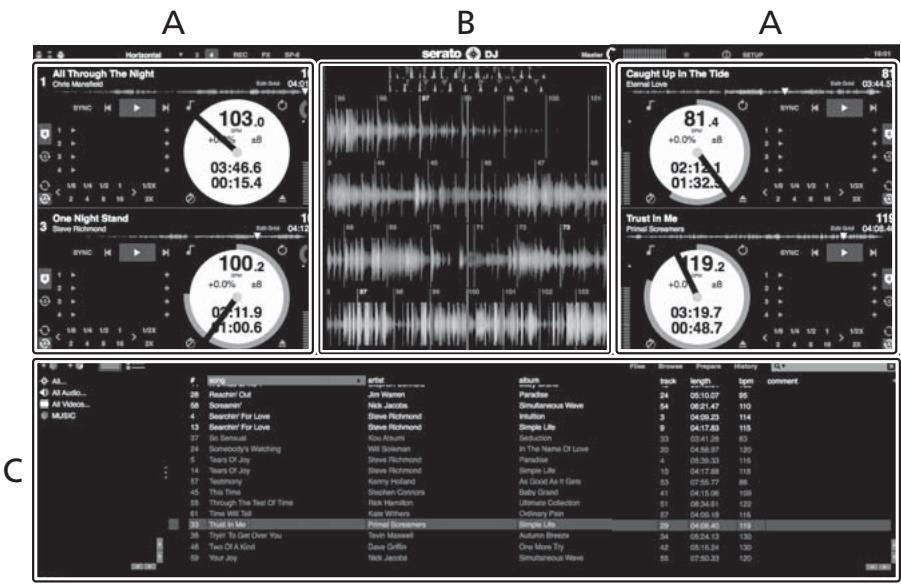

Écran de l'ordinateur quand un morceau est chargé dans le logiciel Serato DJ

Cliquez sur [Library] dans le coin supérieur gauche de l'écran de l'ordinateur, puis Sélectionnez [Vertical] ou [Horizontal] sur le menu dérounant pour passer à l'écran Serato DJ.

A Section Platines

Les informations d'un morceau (le nom du morceau charge, le nom de l'artiste, le BPM, etc.) l'ensemble de l'onde et d'autres informations apparaissent ici.

B Affichage de la forme d'onde

La forme d'onde du morceau charge apparait ici.

C Section d'exploration

Les crates ou des morceaux de la bibliothèque ou des ensembles de plusieurs morceaux sont stockés apparaisent ici.

Ce manuel contient essentiellement les explications des fonctions de l'appareil proprement dit. Pour les instructions détaillées sur le fonctionnement du logiciel Serato DJ, reportez-vous au manuel du logiciel Serato DJ.

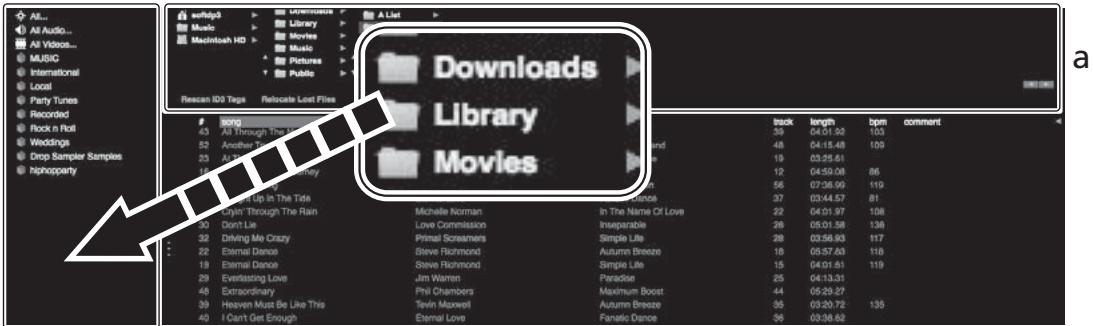

Importation de morceaux

La marche à suivre pour l'importation de morceaux est la suivante.

• Il existe différentes manières d'importer des morceaux avec le logiciel Serato DJ. Pour le détaill, reportez-vous au manuel du logiciel Serato DJ.
• Si vous utilisez déjà un logiciel Serato DJ (Scratch Live, ITCH ou Serato DJ Intro) et avez déjà créé des bibliothèques de morceaux, ces bibliothèques pourrait être utilisées en l'objet.
• Si vous utilisez Serato DJ Intro et ave déjà créé des bibliothèques de morceaux, vous avez peut-être réanalysé les morceaux.

1 Cliquez sur la touche [Files] sur l'écran du logiciel Serato DJ pour ouvrir le panneau [Files].

Le contenu de votre ordinateur ou du périphérique raccordé à l'ordinateur apparait dans le panneau [Files].

2 Cliquez sur le dossier contenant les morceaux que vous poulez ajouter à la bibliothèque dans le panneau [Files] pour le sélectionner.
3 Sur l'écran du logiciel Serato DJ, tirez et déposez le dossier sélectionné dans le panneau de crates.

Un crate est créé et les morceaux sont ajoutés à la bibliothèque.

b

a Panneau [Files]
b Panneau de crates

Chargement et lecture de morceaux

L'importation de morceaux dans la platine [1] par exemple s'effectue de la façon suivante.

1 Selecteur rotatif
2 Touche BACK (VIEW)

1 Appuyez sur la touche [BACK (VIEW)] de cet apparéil, amènez le curseur sur le panneau de crates sur l'écran de l'ordinateur, puis tournez le sélecteur rotatif pour sélectionner le crate, etc.
2 Appuyez sur le selectorur rotatif, amenez le curseur dans la bibliothèque sur l'écran de l'ordinateur, puis tournez le selectorur rotatif et seLECTIONnez le morceau.

b

a Bibliothèque
b Panneau de crates

3 Appuyez sur la touche [DECK1].

4 Appuyez sur le sélecteur rotatif pour charger le morceau sélectionné sur la platine.

Lecture de morceaux et restitution du son

La restitution du son du canal 1 par exemple s'effectue de la façon suivante.

• Réglez le volume des dispositifs (amplificateurs de puissance, enceintes amplifiées, etc.) raccordés aux prises [MASTER OUT 1] et [MASTER OUT 2] au niveau approprié. Notez que le son sera très fort si le niveau sonore est régle trop haut.

3 Selecteur CD, USB
Commande TRIM
5 Commandes ISO (HI, MID, LOW)
6 Touche CUE de casque
7 Fader de canal
8 Commande HEADPHONES MIXING
9 Commande HEADPHONES LEVEL
10 Selecteur d'affection de crossfader
11 Crossfader
Commande MASTER LEVEL
13 Touche MASTER CUE
14 Commande BOOTH MONITOR
15 Sélecteur CROSS FADER CURVE

1 Réglez les positions des commandes, etc. de la façon suivante.

Noms des commandes, etc.	Position
Commande MASTER LEVEL	Tournée entièrement dans le sens antihoraire
Sélecteur CD, USB	Position [USB]
Commande TRIM	Tournée entièrement dans le sens antihoraire
Commandes ISO (HI, MID, LOW)	Centre
Fader de canal	Déplace vers l'avant
Sélecteur d'aftection de crossfader	Position [THRU]

2 Pression sur la touche [▶/II] pour jouer le morceau.

3 Poussez le fader de canal loin de vous.

4 Tournez la commande [TRIM].

Réglez [TRIM] de sorte que l'indicateur orange sur l'indicateur de niveau de canal s'allume au niveau des crétes.

5 Tournez la commande [MASTER LEVEL] pour régler le niveau sonore des enceintes.

Réglez le niveau du son restitue par les prises [MASTER OUT 1] et [MASTER OUT 2] au niveau approprié.

Contrôle du son par un casque

Réglez les positions des commandes, etc. de la façon suivante.

Noms des commandes, etc.	Position
Commande HEADPHONES MIXING	Centre
Commande HEADPHONES LEVEL	Tournée entière dans le sens antihoraire

1 Appuyez sur la touche [CUE] de casque pour le canal 1.

2 Tournez la commande [HEADPHONES LEVEL].

Réglez le niveau du son restitué par le casque d'écoute au niveau approprié.

Remarque

Cet appleil et le logiciel Serato DJ représentent diverses fonctions facilitant la réalisation de prestations DJ originales. Pour le détaill sur les différentes fonctions, reportez-vous au manuel du logiciel Serato DJ.

• Le manuel du logiciel Serato DJ peut être téléchargeé de "Serato. com". Pour le détail, reportez-vous à Telechargement du manuel du logiciel Serato DJ (p. 4).

Fermeture du système

1 Quittez [Serato DJ].

Lorsque le logiciel est fermé, un message vous demandant de confirmer la fermeture apparait sur l'écran de l'ordinateur. Cliquez sur [Yes] pour confirmer.
2 Appuyez sur le commutateur [♂] sur le panneau arrêté de cet apparéil pourmettre l' apparéil en veille.
3 Débranche le cable USB de l'ordinateur.

Informations supplémentaires

Changement des réglages

• Pour des instructions détaillées sur le changement des réglages de cet apparéil, reportez-vous à Changement des réglages dans le mode d'emploi.

En cas de panne

• Une erreur de commande est souvent prise pour une anomalie de fonctionnement ou une panne. S'il vous semble que chaque chose est anormal avec cet apparéil, vérifie les différents points dans la section "En cas de panne" dans le mode d'emploi de cet apparéil et les [FAQ] du [DDJ-SZ] sur le site de support DJ de Pioneer. Parfois, le problème peut provenir d'un autre composant. Examinez les autres composants et les apparéils électriques utilisés. Si le problème ne peut pas être résolu, contactez votre service après-venture/agréé Pioneer ou votre revendeur pour une réparation.
• De l'électricité statique ou des influences externes ont peut être déréglée cet apparéil. Dans ce cas, il est possible de faire fonctionner à nouveau l' apparéil en l'éteignant, puis rallumant 1 minute plus tard.

À propos des marques commerciales et des marques déposées

• Pioneer est une marque déposée de PIONEER CORPORATION. Les noms de sociétés et de produits mentionnés ici sont des marques commerciales de leurs détenteurs respectifs.

Précautions concernant les droits d'auteur

Les enregistements effectuels sont destinés à votre usage personnel et, conformément aux lois sur les droits d'auteur, il se peut que leur'utilisation soit soumise au consentement du détenteur des droits.

• La musique enregistrée à partir de CD, etc. est protégée par les lois sur les droits d'auteur de divers pays et par des traités internationaux. La personne qui effectue des enregistrements de musique est responsable de leur utilisation legale.
• Lorsque de la musique est téléchargeé d'Internet, etc., la personne qui a effectué le téléchargement est responsable de l'utilisation de cette musique conformément à l'accord conclus avec le site de téléchargement.

Spécifications

Alimentation. CA 110 V à 240 V, 50 Hz/60 Hz
Consommation. 30 W
Consommation (en veille). 0,4 W
Poids de l'appareil principal. 10,4 kg
Dimensions maximales. .870 mm (L) × 98,4 mm (H) × 419,5 mm (P)
Température de fonctionnement tolérée. +5 °C à +35 °C
Humidity de fonctionnement tolérée. 5 % à 85 % (sans condensation)

Section audio

Fréquence d'échantillonnage 44,1 kHz

Convertisseur A/N,N/A 24 bits

Ca tacteristiques des fréquences USB, CD/LINE, MIC1, MIC2. 20 Hz à 20 kHz

Rapport S/B (sortie nominale, A-WEIGHTED)
USB. 111 dB
CD/LINE. 97 dB
PHONO. 90 dB
MIC1. 84 dB
MIC2. 84 dB

Distorsion harmonique totale (20 Hz — 20 kHzBW)
USB. 0,002 %
CD/LINE. 0,004 %

Niveau d'entree standard / Impedance d'entree CD/LINE. -12dBu / 47k PHONO. -52dBu / 47k MIC1 -52dBu / 8.5k MIC2 -52dBu / 8.5k

Niveau de sortie standard / Impédance de charge / Impédance de sortie
MASTER OUT 1. +6 dBu/10 kΩ/390 Ω ou moins
MASTER OUT 2. +2 dBu/10 kΩ/820 Ω ou moins
BOOTH. +6 dBu/10 kΩ/390 Ω ou moins
PHONES. +8 dBu/32 Ω/10 Ω ou moins

Niveau de sortie nominal / Impédance de charge
MASTER OUT 1. 24 dBu/10 kΩ
MASTER OUT 2. 20 dBu/10 kΩ

Diaphonie CD/LINE. 82 dB

Charactéristiques de l'égaliser de canal HI. - dB à +6 dB (13 kHz) MID. - dB à +6 dB (1 kHz) LOW. - dB à +6 dB (70 Hz)

HI . -12dB a +12dB 10 kHz) LOW -12 dB a +12 dB (100 Hz)

Prises d'entrée/sortinge

Prises d'entrée CD/LINE Prises RCA. 4jeux

Prises d'entrée PHONO/LINE Prises RCA. 2jeux

Prise MIC1 Connecteur XLR/jack (6,3 mm) 1 jeu

Prise MIC2 Jack (6,3 mm) 1 jeu

Prise de sortie MASTER OUT 1 Connecteur XLR. 1 jeu

Prise de sortie MASTER OUT 2 Prises RCA. 1 jeu

Prise de sortie BOOTH Jack (6,3 mm) 1 jeu

Prise de sortie PHONES Jack stereo (6,3 mm) 1 jeu Minijack stereo (0 3,5 mm) 1 jeu

Prises USB Type B. 2jeux

• Veillez à utiliser les prises [MASTER OUT 1] seulement pour une sortie symétrique. Le raccordement à une entrée asymétrique (par exemple RCA) avec un cable de conversion XLR à RCA (ou un adaptateur), etc. peut réduire la qualité du son et/ou produit du bruit. Pour le raccordement à une entrée asymétrique (par exemple RCA), utilisez les prises [MASTER OUT 2].
• Les caractéristiques et la presentation peuvent être modifiées, sans avis préalable, dans un souci d'amélioration.
  © 2013 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.

Tous droits de reproduction

et de traduction réservés.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan

Kopnpaun Paonnp

1-1, CnH-Orypa, CaBaa-Ky, r. KaBacKn, npepeKtpya KaHaRaBa, 212-0031, JnoHna

Имnob对接: OOO "ПИОHEР РС"

125040, Pocca, r. MockBa, yI. IpaBbl, d.26 TeI.: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: [phone]
