Tipo di prodotto	Controller DJ professionale 4 canali
Marca	Pioneer
Modello	DDJ-SZ
Dimensioni (L x A x P)	870 mm x 98,4 mm x 419,5 mm
Peso	10,4 kg
Alimentazione	CA 110-240 V, 50/60 Hz
Consumo elettrico	30 W (standby 0,4 W)
Frequenza di campionamento	44,1 kHz
Convertitore A/D e D/A	24 bit
Rapporto S/N (USB)	111 dB
Distorsione armonica totale (USB)	0,002 %
Ingressi audio	4 x CD/LINE (RCA), 2 x PHONO/LINE (RCA), 1 x MIC1 (XLR/Jack 6,3 mm), 1 x MIC2 (Jack 6,3 mm)
Uscite audio	MASTER OUT 1 (XLR), MASTER OUT 2 (RCA), BOOTH (Jack 6,3 mm), PHONES (Jack 6,3 mm + mini-jack 3,5 mm)
Funzioni principali	4 piatti virtuali, jog wheel, performance pad, effetti, mixer con equalizzatore a 3 bande, crossfader, compatibile Serato DJ
Manutenzione	Pulire con un panno asciutto e morbido. Evitare acqua e umidità. Non ostruire le aperture di ventilazione.
Sicurezza	Non aprire l'apparecchio. Utilizzare una presa con messa a terra. Scollegare in caso di non utilizzo prolungato.
Riparabilità	Affidare qualsiasi riparazione a personale qualificato. Contattare il servizio clienti Pioneer o un rivenditore autorizzato.
Informazioni generali	Manuale scaricabile in formato PDF sul sito di supporto Pioneer. Manuale Serato DJ disponibile su Serato.com.

Domande frequenti - DDJ-SZ PIONEER

Come installare il driver per il DDJ-SZ?

Inserire il CD-ROM fornito, selezionare Installa il software driver e seguire le istruzioni. Per la versione più recente, scaricare il driver dal sito di supporto DJ di Pioneer (pioneerdj.com/support).

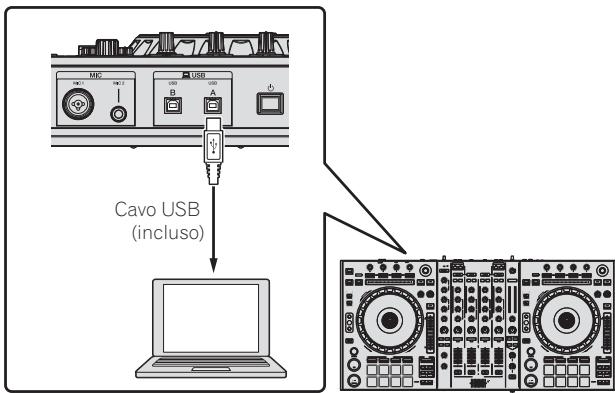

Come collegare il DDJ-SZ a un computer?

Utilizzare un cavo USB (fornito) per collegare l'apparecchio al computer. Collegare l'alimentazione, accendere l'apparecchio, quindi aprire Serato DJ. Il driver deve essere installato in precedenza.

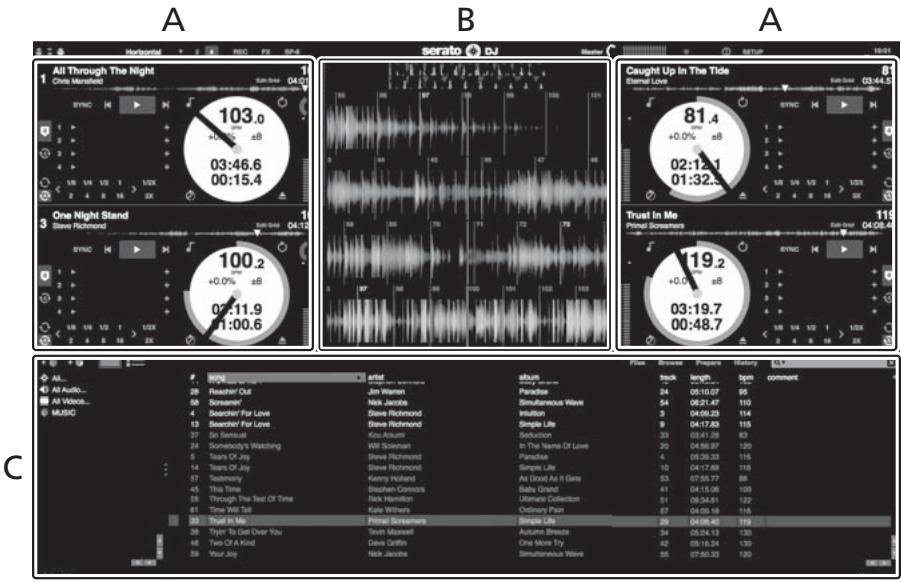

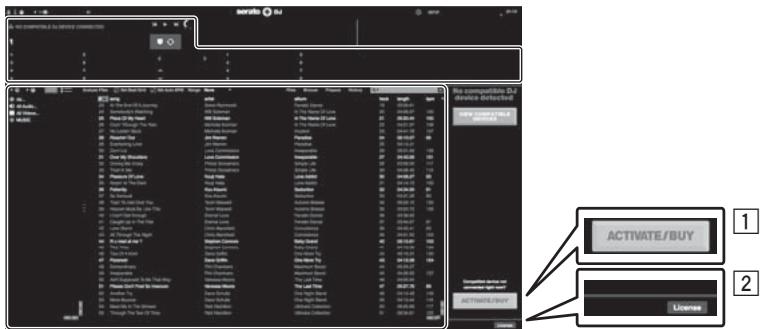

Come avviare Serato DJ con il DDJ-SZ?

Dopo l'installazione del driver e del software, fare clic sull'icona di Serato DJ (Windows: Start > Tutti i programmi > Serato > Serato DJ; Mac: cartella Applicazioni). Viene visualizzata la schermata della licenza; spuntare DO NOT SHOW AGAIN e fare clic su Licenza per continuare.

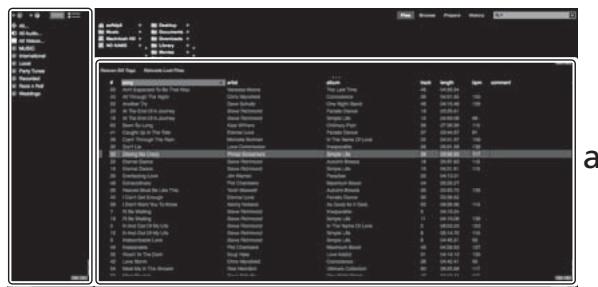

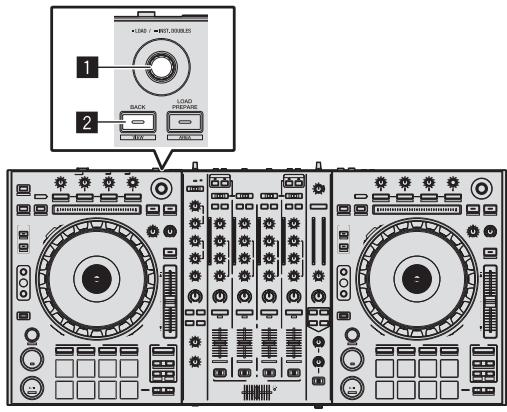

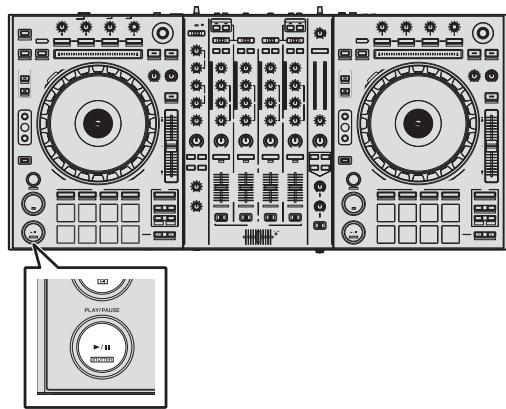

Come caricare un brano e riprodurlo?

Utilizzare il selettore rotativo per navigare nella libreria, premere per selezionare un brano, quindi premere il tasto DECK1 e infine il selettore rotativo per caricare. Premere PLAY/PAUSA per riprodurre.

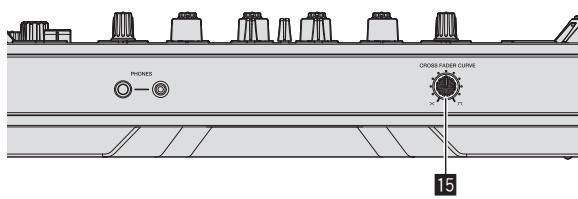

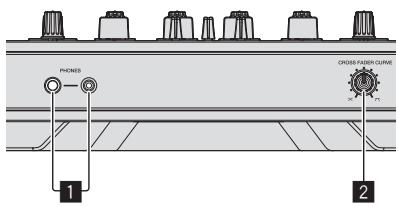

Come regolare l'audio tramite le cuffie?

Collegare le cuffie alla presa PHONES. Premere il tasto CUE del canale desiderato, quindi regolare il volume con il comando HEADPHONES LEVEL e il mix con HEADPHONES MIXING.

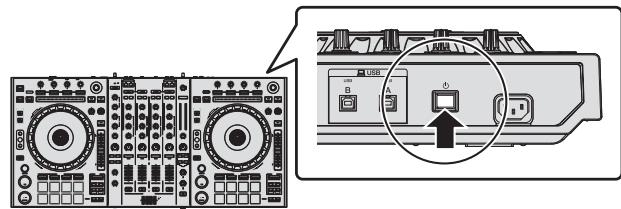

Cosa fare se il DDJ-SZ non si accende?

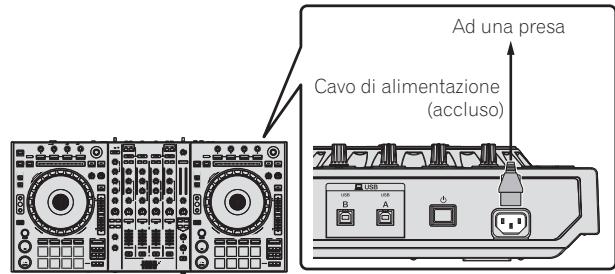

Verificare il collegamento del cavo di alimentazione e che la presa di corrente funzioni. Assicurarsi che l'interruttore [♂] sia premuto. Se il problema persiste, scollegare e ricollegare l'alimentazione dopo 1 minuto.

Quali sono le precauzioni di sicurezza da rispettare?

Non esporre l'apparecchio all'acqua o all'umidità. Utilizzare esclusivamente la presa con terra. Non posizionare oggetti infiammabili (candele) sull'apparecchio. Lasciare uno spazio di ventilazione di almeno 5 cm intorno.

Dove scaricare il manuale del software Serato DJ?

Andare sul sito Serato.com, accedere al proprio account, quindi nella sezione More Downloads scaricare il manuale utente (Serato DJ x.x User Manual).

Quali sono le specifiche tecniche principali del DDJ-SZ?

Dimensioni: 870 x 98,4 x 419,5 mm; Peso: 10,4 kg; Alimentazione: 110-240 V AC; Consumo: 30 W; Rapporto S/N USB: 111 dB; Distorsione: 0,002 %; Numero di canali: 4.

Come pulire il DDJ-SZ?

Scollegare l'apparecchio. Utilizzare un panno asciutto e morbido. Non utilizzare mai prodotti chimici, alcol o solventi. Assicurarsi che non penetri liquido nelle aperture.

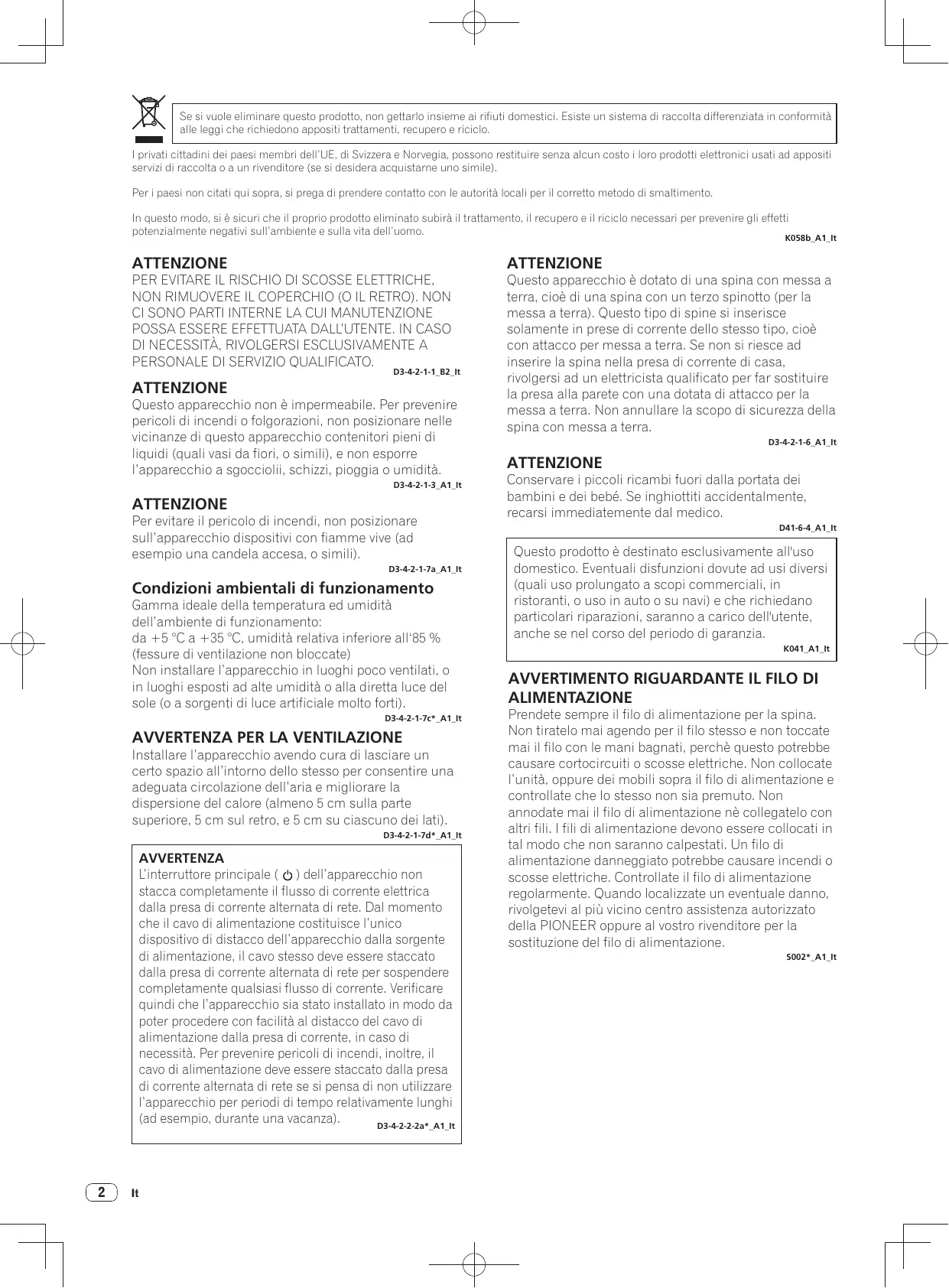

MANUALE UTENTE DDJ-SZ PIONEER

Il除去 supporto DJ Pioneer indicato qui sorna offre una sezione FAQ, informazioni sul software ed informazioni e servizi di vario tipo, per permettere un uso più confortevole dei nostri prodotti. Per ottenere la più recente versione di Serato DJ, raggiungere Serato.com e scaricare il software di li

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad apposti servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In this mode, si èsicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il ricicchio necessari per prevenir gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITA, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgoceglii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5^ a +35^ , umidità relativia inferiore all'85% (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 5 cm sulla parte superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).

D3-4-2-1-7d*A1_It

AVVERTENZA

L'interruttore principale ( ) dell'apparecchio non stacco completeness il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completeness qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere confacilityalistacco del cavo di alimentazione nella presa di corrente, in caso di necessità. Per prevenire pericolidi incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*A1_It

ATTENZIONE

Questo appearecchio è dotato di una spina con messa a terra,一则 di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si insertisce solamente in prese di corrente dello stesso tipo,一则 con attacco per messa a terra. Se non si riesce ad insertire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra.

D3-4-2-1-6_A1_It

ATTENZIONE

Conservare i piccoli ricambi fuori alla portata dei bambini e dei bebe. Se inghiottiti accidentalmente, recarsi immediamente dal medico.

D41-6-4_A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.

K041_A1_It

AVVERTimento RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vincro rivenditore per la sostituzione del filo di alimentazione.

S002*A1_It

Indice

Come leggere quello manuale

• Vi ringraziamo per averere acquistato quello prodotto Pioneer. Non mancare di leggere quello opuscolo e le "Istruzioni per l'uso" disponibili pressi il sotto di supporto DJ di Pioneer. I due documenti includono informazioni importanti che devono venire comprese prima di essere甚么那個 prodotto. Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultrare di nuovo al momento del bisogno. Per sapere come ottenere le istruzioni per l'uso di Serato DJ, vedere Acquisizione del manuale (p.4).
• In quello manuale, il nome delle schermate e dei menu visualizzati dal prodotto e da un computer,或者其他 nomi dei pulsanti e terminali e sono via, sono fra parentesi. (Ad es.: Pulsante [CUE], pannello [Files], terminale [MIC1])
• Tenere presente che le schermate e la caratteristiche del software descritto in questo manuale,或者其他 aspetto esterno e alle caratteristiche del software, sono in fase di sviluppo e posso differire da quella finali.
• Tenere presente che le procedure di uso sono differire da quanto descritto in quello manuale a seconda delsysteme operativo, delle impostazioni del browser, ecc.

Questo manuale consiste principalmente della spiegazione delle funzioni dell'hardware di但这a unità. Per istruzioni dettagliate sull'uso di Serato DJ, leggerne le istruzioni per l'uso.

• Le Istruzioni per l'uso di Serato DJ possono venire scaricate presso "Serato.com". Per dettagli, videere Come scaricare le istruzioni per l'uso di Serato DJ (p. 4).
• La versione più recente delle istruzioni per l'uso peut essere scaricata dal site di supporto di Pioneer DJ. Per dettagli, videere Download delle Istruzioni per l'uso di但这a unità (p.4).

01 Prima di cominciare

Contenuto della confezione 4
Acquisizione del manuale. 4
Installation del software 4

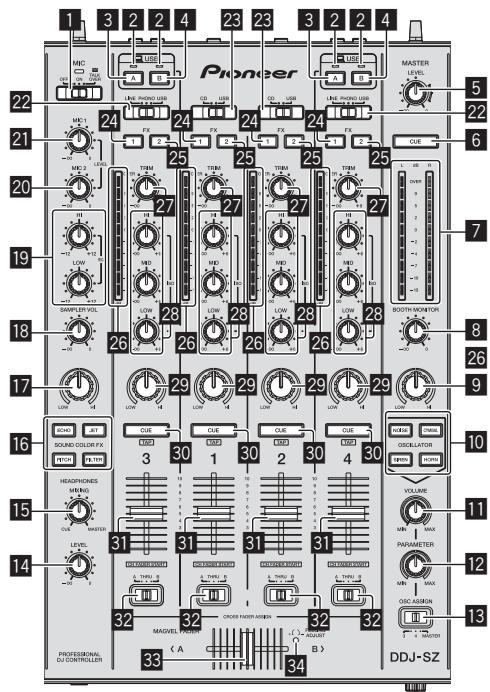

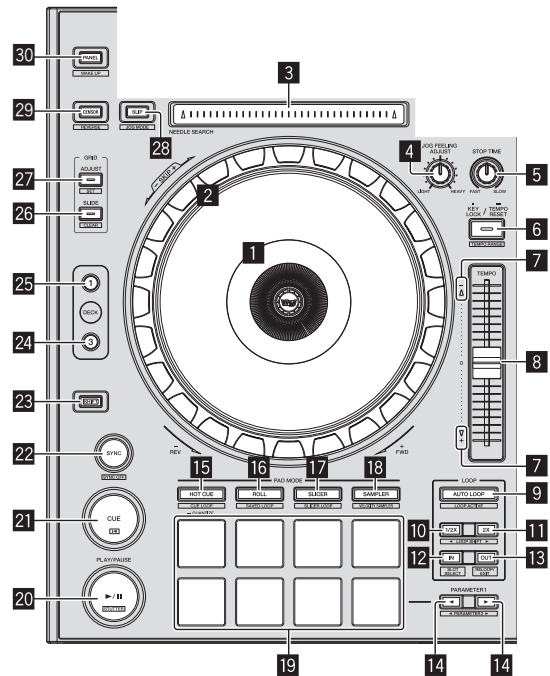

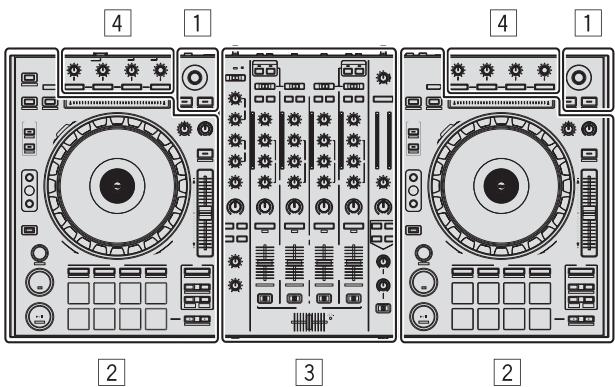

Nome delle varie parti 7

02 Impiego

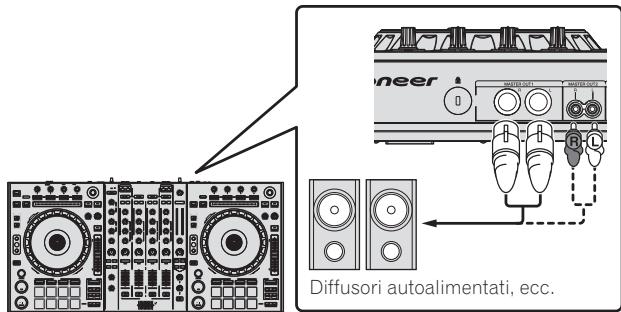

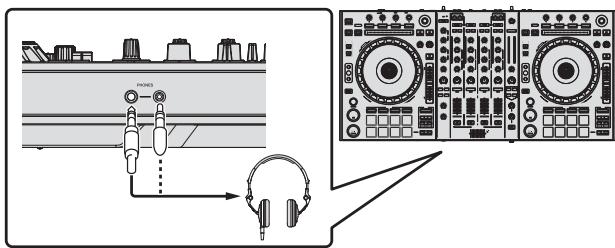

Collegamenti 10
Avvio del systema 11
Spegnimento del systema 13

13 Informazioni aggiuntive

Modifica delle impostazioni 14
Diagnostica 14
A proposito del marchi di fabbrica o marchi di fabbrica depositati ... 14
Precauzioni sui copyright 14
Dati tecnici 14

Prima di cominciare

Contenuto della confezione

• CD-ROM (disco d'installazione)
  Cavo di alimentazione
  Cavo USB
• Documento di garanzia
• Istruzioni per l'uso (edizione base)
  Con esta unità è incluso solo un cavo USB.

Per collegare due unità, utilizzare un cavo conforme agli standard USB 2.0.

Acquisizione del manuale

Le Istruzioni per l'uso sono assumerile la forma di file PDF. La let-tura di file PDF richiedere l'installazione di Adobe Reader. Se non si possie de Adobe Reader, scaricarlo dal collegamento della schermata del menu del CD-ROM ed installarlo.

Download delle Istruzioni per l'uso di但这a unità

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

Se il menu del CD-ROM non appeare quando this viene inserto, fare quanto segue.

In Windows
Apriere l'unità disco da [Computer (o Risorse del computer) nel menu [Start] e fare doppio cli cull'icona [CD_menu.exe].
In Mac OS X
Dal Finder, fare doppio cli cull'icona [CD_menu.app].

2 Quando viene visualizzato il menu del CD-ROM, selezionare [DDJ-SZ: Scarica le istruzioni per l'uso (file PDF)] e quando fareciesu [Avvio].

3 Viene visualizzato "L'accesso al除去 richiede una connessione a Internet. Siete collegati a Internet?" . Fare clic su [Si].

II Web browser si après ed il sito di supporto DJ Pioneer appar.

4 Nel除去 supporto DJ Pioneer, fare clc su "Manuals" in "DDJ-SZ".

5 Nella pagina di download,fare clic sulla lingua desiderata.

Il download delle istruzioni per l'uso inizia.

Come scaricare le istruzioni per l'uso di Serato DJ

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

Se il menu del CD-ROM non appeare quando this viene inserto,fare quanto segue.

In Windows
Aprière l'unità disco da [Computer (o Risorse del computer)] nel menu [Start] e fare doppio cli cull'icona [CD_menu.exe].
In Mac OS X
Dal Finder, fare doppio cli cull'icona [CD_menu.app].

1. Quando viene visualizzato il menu del CD-ROM, selezionare [Serato DJ: Scarica il manuale del software (file PDF)] e quindi fareciesu [Avvio].

3 Viene visualizzato "L'accesso al除去 richiede una connessione a Internet. Siete collegati a Internet?" . Fare clic su [Si].

Il Web browser si après il sito di supporto DJ Pioneer appar.

• Per chiudere il menu del CD-ROM fareciesu [Esci].

4 Fare cli su [Software Info] in [DDJ-SZ] del sito di supporto DJ Pioneer.

[Serato DJ Support Information] viene visualizzato.

5 Fare cliq sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

6 Accedere al proprio account utente di "Serato.com".

Digitare l'indirizzo mail ed il password precedentamente registrati per accedere a "Serato.com".

7 Da "More Downloads" sul lato destro della pagina di download,fareclcus "Serato DJ x.x User Manual".

Il download delle istruzioni per l'uso di Serato DJ inizia.

Installazione del software

Prima di installare il software

Per ottenere la più recente versione di Serato DJ, raggiungere Serato. com e scaricare il software di li. Il CD-ROM accluso contiene un collegamento di download del programma.

• Per dettagli, vedere Procedure di installmente (Windows) o Procedure di installmente (Mac OS X).
• L'utente deve eseguire da se l'impostazione del computer, dei dispositivi di rete e di altri elementi dell'ambiente di uso di Internet richiesti dal collegamento alla rete.

Informazioni sul driver

Questo software è un esclusivo driver ASIO per la produzione di segnali audio da parte del computer.

Controllo dell'ultima versione del driver

Per dettagli sul driver apposto di但这a unità, consultare il sito di supporto DJ Pioneer riportato di seguito.

Serato DJ è un software DJ di Serato. Le prestazioni DJ sono possibili collegando il computer che contiene quello software a esta unità.

Ambiente operativo minimo richiesto

Sistemi operativi supportati		CPU e memoria richiesti
Mac OS X: 10.8, 10.7 e 10.6	Versione a 32 bit	Processore Intel® Core™ 2 Duo 2,0 GHz o più
		1 GB o più di RAM
	Versione a 64 bit	Processore Intel®, Core™ 2 Duo 2,4 GHz o più
		4 GB o più di RAM
Windows: Windows 7	Versione a 32 bit	Processore Intel®, Core™ 2 Duo 2,0 GHz o più
		2 GB o più di RAM
	Versione a 64 bit	Processore Intel®, Core™ 2 Duo 2,4 GHz o più
		4 GB o più di RAM

Altri

Unità disco ottica	Unità disco ottica sulla quale è possibile lagettura del CD-ROM
Porta USB	Il collegamento del computer aquesta unità richiede una porta USB 2.0.
Risoluzione del display	Risoluzione da 1 280 x 720 pixel o più
Collegamento Internet	La registrazione dell'account utente di “Serato.com” ed il download del software richiedono un collegamento Internet.

Per ottener informazioni recenti sull'ambiente operativo e sulla compatibilità ed ottener ilsysteme operativo più recente, videere "Software Info" in "DDJ-SZ" del soglio di supporto DJ Pioneer riportato di seguito. http://pioneerdj.com/support/
- Ilsystema operativo supportato assume che stiate using l'ultima point release di tale versione.
- Non si garantisce il funzionamento su tutti i computer,anche se soddisfano le condizioni di ambiente operativo minime qui indicate.
- Con certe impostazioni di risparmio energetico del computer, ecc., la capacité di elaborazione della CPU e del disco fisso potrebbe essere insufficiente. In particolare con i notebook, controllare che siano in grado di fornire prestazioni sufficienti e costanti (ad esempio tenendoli collegati ad una presa di corrente) durante l'uso di Serato DJ.
L'uso di Internet richiede un contratto separato con un operatore che offra servizi di Internet ed il pagamento delle relative tariffe.

Procedura di INSTALLazione (Windows)

Non collegare questa unità ed il computer se non ad installmente terminata.

• Prima dell'installazione, eseguire il log on come l'utente amministra-tore del computer.
  Se altri programmi sono avviati nel computer, chiuderli.

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.
- Se il menu del CD-ROM non appeare quando viene inserito il CD-ROM, après illettore ottico da [Computer (o Risorse del computer)] nel menu [Start] e quindi fare clic due volte sull'icona [CD_menu.exe].

2 Scegliere [Installare il driver] dal menu che appeare, quindi fareciesu [Avvio].

3 Viene visualizzato "Scarico la versione più recente? L'accesso al除去 richiede una connessiona a Internet". Fare cli c su [Si].

II Web browser si après ed il sito di supporto DJ Pioneer appar.

4 Fare cli su [Software Download] in [DDJ-SZ] del sito di supporto DJ Pioneer.

5 Fare cli scu [Driver Software].

6 Dalla pagina di download, scaricare il driver per Windows (DDJ-SZ_X.XXX.exe).

7 Fare doppio cli sul file scaricato.

La schermata di installmente del driver appare.

8 Leggere attentamente l'Contratto di licenza d'uso del software e, se si è d'accordo col suo contento, spuntare [Accetto.] e fareciesu [OK].

Se non si è d'accordo con il contento dell'Contratto di licenza d'uso del software,fareclc su [Annulla]efermare l'installazione.

9 Procedere con l'installazione seguendo le istruzioni sullo schermo.

Se [Protezione di Windows] appeare sullo schermo durante l'in-stallazione, far clic su [Installa il software del driver] e continuare l'installazione.

Ad installmentazione completa, appeare un messaggio di conferma. Installato il driver, installareanche Serato DJ.

10 Scegliere [Scarica il software Serato DJ] dal menu del CD-ROM, poi fare cli c. su [Avvio].

11 Viene visualizzato "L'accesso al除去 richiede una connessione a Internet. Siete collegati a Internet?" . Fare clic su [Si].

II Web browser si après ed il sito di supporto DJ Pioneer appar.

12 Fare cli su [Software Info] in [DDJ-SZ] del sito di supporto DJ Pioneer.

13 Fare cli c sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

14 Accedere al proprio account utente di "Serato.com".

• Se si è gli registrato un account utente per "Serato.com", passare alla fase 16.

• Se non si possie de essere un account utente, farlo nel modo seguente.

• Seguendo le istruzioni sullo schermo, digitare il proprio indirizzo di mail ed il password desiderato, quando scegliere la propria regione di Residence.
  Spuntando [E-mail me Serato newsletters], mail informativi riguardanti le ultime informazioni su prodotti legati a Serato vi verranno inviati da Serato.

• Completata la propria iscrizione come utente, si riceverà un mail all'indirizzo fornito. Leggere il mail ricevuto da "Serato. com".

• Fare attentione a non dimenticare l'indirizzo mail ed il password specificati al momento della registrazione. Saranno poi necessari per aggiornare il software.

• Le informazioni date durante la registrazione del nuovo account possono essere raccolte, elaborate ed usate sulla base della politica di privacy del site Web di Serato.

15 Fare cliq sul collegamento contento nel mail ricevuto da "Serato.com".

Esso vi portera alla pagina di download di Serato DJ. Procedere con la fase 17.

16 Registrarsi.

Digitare l'indirizzo mail ed il password precedente registri per accedere a "Serato.com".

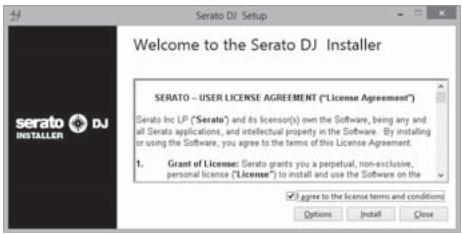

17 Scaricare Serato DJ alla pagina di download.

Decomprimere il file scaricato e fare doppioLogic sul file che ne risulta per iniziare I'installazione.

18 Leggere attendamente i termini dell'accordo di licenza e, se li si accettano, scegliere [I agree to the license terms and conditions] e poi fareciesu [Install].

• Se non si è d'accordo con l'accordo di licenza d'uso,fareciesu [Close]efermareI'stallazione.

L'installazione ha inizio.

Il messaggio di installmente avvenuta appara una volta che esta è terminata.

19 Fare cli su [Close] per chiudere l'installatore di Serato DJ.

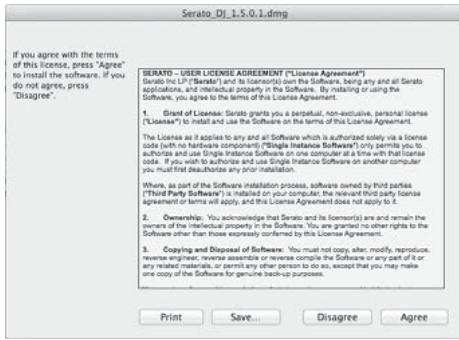

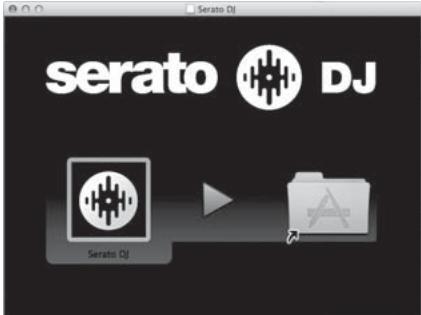

Procedura di INSTALLazione (Mac OS X)

Non collegare questa unità ed il computer se non ad installmente terminata.

• Se altri programmi sono avviati nel computer, chiuderli.

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

• Se il menu del CD-ROM non appeare sullo schermo quando il CD-ROM stesso viene inserito, usare l'icona del Finder per aprire il disco e quindi clickcare due volte sull'icona [CD_menu.app].

2 Scegliere [Installare il driver] dal menu che appeare, quindi fare cli su [Avvio].
3 Viene visualizzato "Scarico la versione più recente? L'accesso al除去 richiede una connessiona a Internet". Fareciesu [Si].

II Web browser si après ed il sito di supporto DJ Pioneer appar.

4 Fare cli su [Software Download] in [DDJ-SZ] del sito di supporto DJ Pioneer.
5 Fare cli cu [Driver Software].
6 Dalla pagina di download, scaricare il driver per Mac OS (DDJ-SZ_M_X.X.X.dmg).
7 Fare doppio cli c sul file scaricato.

Apparare la schermata del menu [DDJ-SZ_AudioDriver].
8 Fare doppio cli su [DDJ-SZ_AudioDriver pkg].

La schermata di installmente del driver appeare.

9 Controllare il contentuto della schermata e fare cli su [Continua].

10 Quando appare l'accordo di licenza dell'utente finale, leggere Contratto di licenza d'uso del software attendentamente, quindi fareciesu [Continua].

11 Se si è d'accordo col contentuto dell'Contratto di licenza d'uso del software,fareclc su [Acceto.].

Se non si è d'accordo con il contento dell'Contratto di licenza d'uso del software,fareclc su [Non sono d'accordo]efermare l'infallazione.

12 Procedere con l'installazione seguendo le istruzioni sullo schermo.

13 Scegliere [Scarica il software Serato DJ] dal menu del CD-ROM, poi fare cli c su [Avvio].

14 Viene visualizzato "L'accesso al除去 richiede una connessione a Internet. Siete collegati a Internet?" . Fare clic su [Si].

Il Web browser si apree il site di supporto DJ Pioneer appar.

15 Fare cli su [Software Info] in [DDJ-SZ] del sito di supporto DJ Pioneer.

16 Fare cli c sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

17 Accedere al proprio account utente di "Serato.com".

• Se si è gli registrarato un account utente per "Serato.com", passare alla fase 19.
• Se non si possie de essere un account utente, farlo nel modo seguente.

— Seguendo le istruzioni sullo schermo, digitare il proprio indirizzo di mail ed il password desiderato, quando scegliere la propria regione di residenza.
Spuntando [E-mail me Serato newsletters], mail informativi riguardanti le ultime informazioni su prodotti legati a Serato vi verranno inviati da Serato.
— Completata la propria iscrizione come utente, si riceverà un mail all'indirizzo fornito. Leggere il mail ricevuto da "Serato. com".

• Fare attenzione a non dimenticare l'indirizzo mail ed il password specificati al momento della registrazione. Saranno poi necessari per aggiornare il software.
• Le informazioni date durante la registrazione del nuovo account possono essere raccolte, elaborate ed usate sulla base della politica di privacy del lavoro Web di Serato.

18 Fare cliq sul collegamento contento nel mail ricevuto da "Serato.com".

Esso vi portera alla pagina di download di Serato DJ. Procedere con la fase 20.

19 Registrarsi.

Digitare l'indirizzo mail ed il password precedentamente registrati per accedere a "Serato.com".

20 Scaricare Serato DJ alla pagina di download.

Decomprimere il file scaricato e fare doppio cli c sul file che ne risulta per iniziare l'installazione.

21 Leggere attendamente i termini dell'accordo di licenza e, se li si accettano, fare cli su [Agree].

• Se non si è d'accordo con l'accordo di licenza d'uso,fareciesu [Disagree]efermareI's installation.

22 Se apparisse la seguente schermata, trascinare l'icona [Serato DJ] e farla cadere sull'icona della cartella [Applications].

Nome delle varie parti

• Per dettagli sulle funzioni dei vari pulsanti e comandi, videere Nome delle varie parti nelle istruzioni per l'uso.

1 Sezione browser
2 Sezione deck
3 Sezione mixer
4 Sezione effetti

Sezione browser

1 Manopola selettrice
2 Pulsante BACK (VIEW)
3 Pulsante LOAD PREPARE(AREA)

Sezione deck

Questa sezione viene usata per controllare i quattro deck. I pulsanti e comandi di controllo dei deck 1 e 3 si trovano sulla sinistra del controller, quelli dei deck 2 e 4 sulla destra.

1 Sezione display della manopola
Jog dial
3 Pad NEEDLE SEARCH
4 Controllo JOG FEELING ADJUST
5 Controllo STOP TIME
6 Pulsante KEY LOCK
7 Indicatore TAKEOVER
8 Cursore TEMPO
9 Pulsante AUTO LOOP
10 Pulsante LOOP 1/2X
Pulsante LOOP 2X
12 Pulsante LOOP IN

13 Pulsante LOOP OUT
14 Pulsante PARAMETER, pulsante PARAMETER
15 Pulsante della modalità HOT CUE
16 Pulsante della modalità ROLL
17 Pulsante della modalità SLICER
18 Pulsante della modalità SAMPLER
19 Performance pad
20 Pulsante PLAY/PAUSE II
2 Pulsante CUE
22 Pulsante SYNC
23 Pulsante SHIFT
24 Pulsante DECK 3
25 Pulsante DECK 1
26 Pulsante GRID SLIDE
27 Pulsante GRID ADJUST
28 Pulsante SLIP
29 Pulsante CENSOR
30 Pulsante PANEL

Sezione mixer

1 Selettore OFF, ON, MIC TALK OVER
2 Indicatore di collegamento USB
3 Pulsante USB (A)
4 Pulsante USB (B)
5 Controllo MASTER LEVEL
6 Pulsante MASTER CUE

7 Indicatore del livello principale
8 Controllo BOOTH MONITOR
9 Controllo MASTER OUT COLOR
10 Pulsante OSCILLATOR SELECT
11 Controllo OSCILLATOR VOLUME
12 Controllo OSCILLATOR PARAMETER
13 Selettore OSC ASSIGN
14 Controllo HEADPHONES LEVEL
15 Controllo HEADPHONES MIXING
16 Pulsanti SOUND COLOR FX
17 Controllo SAMPLER, MIC COLOR
18 Controllo SAMPLER VOL
19 Controlli EQ (HI, LOW)
20 Comando MIC2
21 Controllo MIC1
22 Selettore LINE, PHONO, USB
23 Selettore CD, USB
24 Pulsante di assegnazione FX 1
25 Pulsante di assegnazione FX 2
26 Indicatore del livello del canali
27 Controllo TRIM
28 Controlli ISO (HI, MID, LOW)
29 Controllo COLOR
30 Pulsante della cuffia CUE
Fader canali
32 Selettore di assegnazione del crossfader
Crossfader
34 Foro regolazione FEELING ADJUST

Sezione effetti

Questa sezione viene usata per controllare le due unità effetto (FX1 e FX2). I comandi e pulsanti di controllo dell'unità FX1 si trovano sulla sinistra del controller, quelli dell'unità FX2 sulla destra. I canali cui si deve applicare l'effetto sono impostati usingo i pulsanti di assegnazione effetti.

1 Comandi dei parametri degli effetti
2 Controllo FX BEATS
3 Pulsanti dei parametri di effetto
Pulsante TAP

Pannello anteriore

1 Prese PHONES
2 Selettore CROSS FADER CURVE

Impiego

Collegamenti

1 Collegare la cuffia ad uno dei terminali [PHONES].

2 Collegare diffusori autoalimentati, amplificatori di potenza ed altri componenti ai terminali [MASTER OUT 1] o [MASTER OUT 2].

• Per emettere segnale audio dai terminali [BOOTH], collegare i diffusori o altri disposittivi ai terminali [BOOTH].
• Per dettagli sul collegamento dei terminali di ingresso/uscita, vedere le istruzioni per l'uso.

3 Collegare esta unità al computer via cavi USB.

Questo prodotto soddisfa le normative sul rumore elettromagnetico quando è collegato ad altri componentiattraverso cavi e connettori schermati. Usare solo i cavi di collegamento allegati come accessori.

D44-8-2_A1_It

4 Accendere il computer.

5 Collegare il cavo di alimentazione.

6 Premere l'interruttore [] del pannello posteriore di但这a unità per farla accendere.

Accendere esta unità.

Perutenti Windows

Quando esta unità viene collegata la prima volta al computer oppure quando viene collegata ad una porta USB diversa del computer potrebbe apparir el messaggio [Installazione driver di dispositivo in corso]. Attendere che il messaggio [È ora possibile utilizzato i dispositivi] appoaia.

7 Accendere i dispositivi collegati ai terminali di uscita (diffusori autoalimentati, amplificatori di potenza, componenti, ecc).

• Se ai terminali di ingresso viene collegato un microfono,lettore DJ o altri dispositivo esterno, tale dispositivo si accende.

Avvio del sistema

Avvio di Serato DJ

In Windows

Dal menu [Start] di Windows,fare clic sull'icona [Serato DJ] in [Tutti i programmi] > [Serato] > [Serato DJ].

In Mac OS X

Nel Finder, après la cartella [Applicativo], poi fare clic sull'icona [Serato DJ].

Schermata del computer subito after il lancio di Serato DJ

A

Licona [ACTIVATE/BUY Serato DJ] po aparire sulla destra della schermata che appare al primo lancio di Serato DJ, ma chi usa DDJ-SZ non has bisogno di attivare o acquistare licenze.
Controllare [DO NOT SHOW AGAIN] in basso a destra sullo schermo, poi fare clic su [License] e continuare ad usare Serato DJ come tale.

Uso della beatgrid

In Serato DJ, [SYNC PREFERENCE] è regolato su [Simple sync] per default, ma deve essere regolato su [Smart sync] perché sia possibile fare uso della beatgrid.

Per istruzioni sulla visualizzazione della schermata delle impostazioni e dettagli sulla beatgrid, vedere il manuale di Serato DJ.

Schermata del computer quando un brano viene caricato in Serato DJ

Fare clic su [Library] nell'angolo superiore sinistro dello schermo del computer, poi scegliere [Vertical] o [Horizontal] dal menu a tendina per passare alla schermata di Serato DJ.

A Sezione deck

Le informazioni sui brani (nome del brano caricato, nome dell'artista, BPM, ecc.), la forma d'onda complessiva ed altri dati vengono visualizzati qui.

B Display delle forme d'onda

La forma d'onda del brano caricato viene visualizzata qui.

C Sezione browser

I crate in cui dei brani della libreria o dei set di più brani vengono memorizzati sono visualizzati qui.

Qesto manuale consiste principalmente della spiegazione delle funzioni dell'hardware di questa unità. Per istruzioni dettagliate sull'uso di Serato DJ, leggerne le istruzioni per l'uso.

Importazione dei brani

La seguente è la procedura normale di importazione di brani.

Serato DJ consente di importare brani in vari modi. Per dettagli, vedere le istruzioni per l'uso di Serato DJ.
Se si sta già usingo il software per DJ Serato (Scratch Live, ITCH o Serato DJ Intro) e si sono già create library di brani,esse possono venire usate come sono.
Se si fa uso di Serato DJ Intro e si sono più create libreie di brani, quosti potrebbero dovere venire reinizializzati.

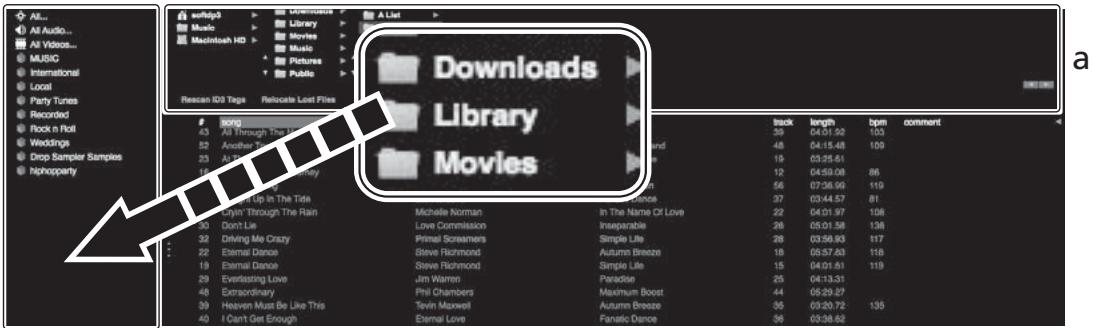

1 Fare cig sul pulsante [Files] della schermata di Serato DJ per fare aprire il pannello [Files].

Il contentuto del computer o della periferica adesso collegata vengono riprodotti nel pannello [Files].

2 Fare clic sulla cartella del pannello [Files] contente il brano da aggiuungere alla library, scegliendolo.
3 Nella schermata di Serato DJ, trascinare la cartella scelta e farla cadere nel pannello dei crate.

Viene creato un nuovo crate ed i brani vengono aggiunti alla library.

b

a Pannello [Files]
b Pannello dei crate

Per caricare e riproduire brani

Di seguito viene descritta como esempio la procedura di caricamento di brani nel deck [1].

1 Manopola selettrice
2 Pulsante BACK (VIEW)

1 Premere il pulsante [BACK (VIEW)] di esta unità, portare il cursore nel pannello dei crate sullo schermo del computer, quando girare la manopola selettrice per scegliere il crate, ecc.
2 Premere la manopola selettrice, portare il cursore sulla library dello schermo del computer, quando girare la manopola selettrice e scegliere il brano.

b

a Library
b Pannello dei crate

3 Premere il pulsante [DECK1].

4 Premere la manopola selettrice per caricare il brano scelto nel deck.

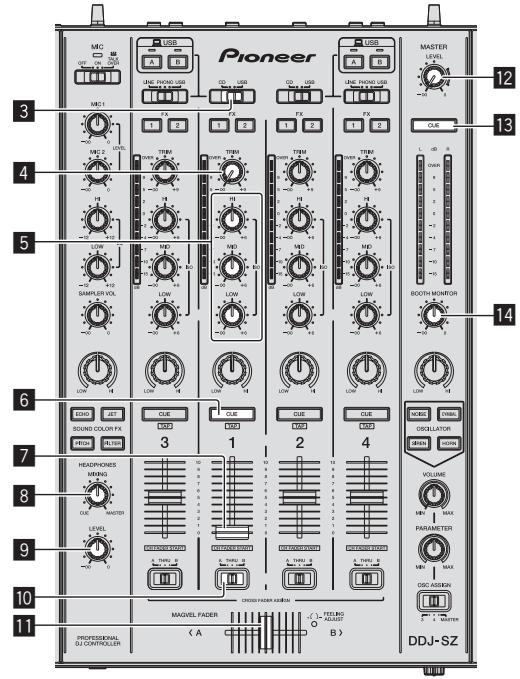

Rlproduzione di brani e del relative audio

Di seguito viene descritta come esempio la procedura di riproduzione del canale 1.

• Impostare il volume dei dispositivi (amplificatori di potenza, diffusori autoalimentati, ecc.) collegati ai terminali [MASTER OUT 1] e [MASTER OUT 2] su di un livello appropriato. Tenere presente che, se il volume èccessivo, vengono prodotti suoni molto potenti.

3 Selettore CD, USB
4 Controllo TRIM
5 Controlli ISO (HI, MID, LOW)
6 Pulsante della cuffia CUE
Fader canali
3 Controllo HEADPHONES MIXING
9 Controllo HEADPHONES LEVEL
10 Selettore di assegnazione del crossfader
11 Crossfader
12 Controllo MASTER LEVEL
13 Pulsante MASTER CUE
14 Controllo BOOTH MONITOR
15 Selettore CROSS FADER CURVE

1 Impostare i comandi, ecc. nel modo seguente.
2 Premere il pulsante [ / ] per riproduire il brano.

Nome dei comandi, ecc.	Posizione
Controllo MASTER LEVEL	Girata del tutto in senso antiorario
Selettore CD, USB	Posizione [USB]
Controllo TRIM	Girata del tutto in senso antiorario
Controlli ISO (HI, MID, LOW)	Centrale
Fader canali	Spostato in avanti
Selettore di assegnazione del crossfader	Posizione [THRU]

3 Allontanare da sé il fader del canale.

4 Girare il controlo [TRIM].

Regolare [TRIM] in modo che l'indicatore arancione dell'indicatore di livello del canale si illumini al livello di picco.

5 Per regolare il livello audio dei diffusori, girare il dato [MASTER LEVEL].

Regolare il livello di ingresso audio del terminale [MASTER OUT 1] e [MASTER OUT 2] su un valore corretto.

Monitoraggio audio in cuffia

Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc.	Posizione
Controllo HEADPHONES MIXING	Centrale
Controllo HEADPHONES LEVEL	Girata del tutto in senso antiorario

1 Premere il pulsante [CUE] delle cuffie per il canale 1.

2 Girare il controlo [HEADPHONES LEVEL].

Regolare il livello di ingresso audio in cuffia su un valore corretto.

Nota

Questa unità e Serato DJ possiedono varie funzioni che permettono performance DJ personalizzate. Per dettagli sulla rispettive funzioni, vedere le istruzioni per l'uso di Serato DJ.

• Le Istruzioni per l'uso di Serato DJ possono venire scaricate presso "Serato.com". Per dettagli, videere Come scaricare le istruzioni per l'uso di Serato DJ (p. 4).

Spegnimento del sistema

1 Chidere [Serato DJ].

Chiuso l'applicativo, sullo schermo del computer appara una richiesta di conferma di tale operazione. Fare cli su [Yes] per procedere.

2 Premere l'interruttore [⊙] del pannello posteriore di但这a unità per portarla in standby.

3 Scollegare il cavo USB dal computer.

Informazioni aggintive

Modifica delle impostazioni

• Per istruzioni dettagliate sulla modifica delle impostazioni dell'unità, vedere Modifica delle impostazioni nelle istruzioni per l'uso.

Diagnostica

• L'uso scorretto dell'apparecchio viene spesso scambiato per un guasto. Se si ritiene il componente sua guasto, controllare la voci della sezione "Diagnostica" delle istruzioni per l'uso di questa unità e le [FAQ] del [DDJ-SZ] del situ di supporto per DJ di Pioneer. A volte il problema risiede in un altre componente. Controllare tutti i componenti ed apparecchi elettronici usati. Se il problema non può eliminato, chiedere assistenza和技术ica al più vicino centro assistenza o rivenditore autorizzato Pioneer.
• Questa unità può non funzionare a causa di elettricità statica o altre influenze esterne. In questo caso, il funzionamento corretto dovrebbe tornare spegnendo estaunità, attendendo un minuto e riaccende.

A proposito del marchi di fabbrica o marchi di fabbrica depositati

• Pioneer è un marchio di fabbrica depositato della PIONEER CORPORATION.

I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica dei rispetti proprietari.

Precauzioni sui copyright

Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate nella consenso di chi detiene il copyright.

• La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individiali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sula persona che ha registrato la musica.
• Quando si tratta con musica scarcicata da Internet, ecc., la piena responsabilità che esta venga utilizzata secondo le modalità del contratto col situ di scaricamento ricade sulla persona che ha scaricato tale musica.

Dati tecnici

Requisiti di alimentazione.Ca da 110 V a 240 V,50 Hz/60 Hz
Consumo di corrente 30 W
Consumo di corrente (in attesa) 0,4 W
Peso unità principale 10,4 kg
Dimensioni massime. 870 mm (L) × 98,4 mm (A) × 419,5 mm (P)
Temperature di funzionamento tollerabili. . Da + 5^ a +35^
Umidità di funzionamento tollerabile......Da 5% a 85% (senza condensa)

Sezione audio

Frequenza di campionamento 44,1 kHz

Convertore A/D, D/A. 24 bit

Caratteristica di frequenza

USB, CD/LINE, MIC1, MIC2. Da 20 Hz a 20 kHz

Rapporto S/R (uscita dichiarata, A-WEIGHTED)

USB. 111 dB
CD/LINE. 97 dB
PHONO. 90 dB
MIC1 . 84 dB
MIC2 84 dB

Distorsione armonica complessiva (20 Hz — 20 kHzBW)

USB. 0,002%
CD/LINE. 0,004 %

Livello/impedenza di ingresso standard

CD/LINE. -12 dBu/47 kΩ
PHONO. -52 dBu/47 kΩ
MIC1 .52 dBu/8,5 kΩ
MIC2 .52 dBu/8,5 kΩ

Livello di uscita/impedenza di carico/impedenza di uscita standard

MASTER OUT 1. +6dBu / 10k /390 o meno
MASTER OUT 2. +2dBu / 10k /820 o meno
BOOTH +6 dBu/10 kΩ/390 Ω o meno
PHONES. +8dBu / 32 /10 o meno

Livello di uscita/impedenza di carico dichiarati

MASTER OUT 1.24 dBu/10 kΩ
MASTER OUT 2. 20dBu / 10k

Diafonia

CD/LINE 82 dB

Caratteristiche di equalizzazione dei canali

HI. Da - dB a +6 dB (13 kHz)
MID Da-oo dB a +6 dB (1 kHz)
LOW. Da - dB a +6dB (70 Hz)

Caratteristica di equalizzazione del microfono

HI . Da-12 dB a +12 dB (10 kHz)
LOW Da-12 dB a+12 dB (100 Hz)

Terminali di ingresso/uscita

Terminali di ingresso CD/LINE

Prese a spinotto RCA. 4 set

Terminali di ingresso PHONO/LINE

Prese a spinotto RCA. 2 set

Terminale MIC1

Connettore XLR/presa fono (6,3 mm) 1 set

Terminale MIC2

Presa fono (6,3 mm). 1 set

Terminale di uscita MASTER OUT 1

Connettore XLR 1 set

Terminale di uscita MASTER OUT 2

Prese a spinotto RCA. 1 set

Terminale di uscita BOOTH

Presa fono (6,3 mm) 1 set

Terminale di uscita PHONES

Presa fono stereo (6,3 mm) 1 set

Presa fono stereo mini (Ø 3,5 mm)............1 set

Terminali USB

Tipob. 2 set

Non mancare di usare i terminali [MASTER OUT 1] solo per una uscita bilanziata. Il collegamento ad un ingresso non bilanziato (ad esempio RCA) facendo uso di un cavo convertitore da XLR a RCA (o di un adattatore di conversione), ecc., più far abbassare la qualità dell'audio e/o causare rumore.
Per il collegamento con un ingresso non bilanziato (ad esempio RCA), usare i terminali [MASTER OUT 2].
- I dati tecnici ed il design di quello prodotto sono soggetti a modifiche alla preawviso.
© 2013 PIONEER CORPORATION. Tutti i diritti riservati.
